带式输送机安全保护装置安装、试验标准

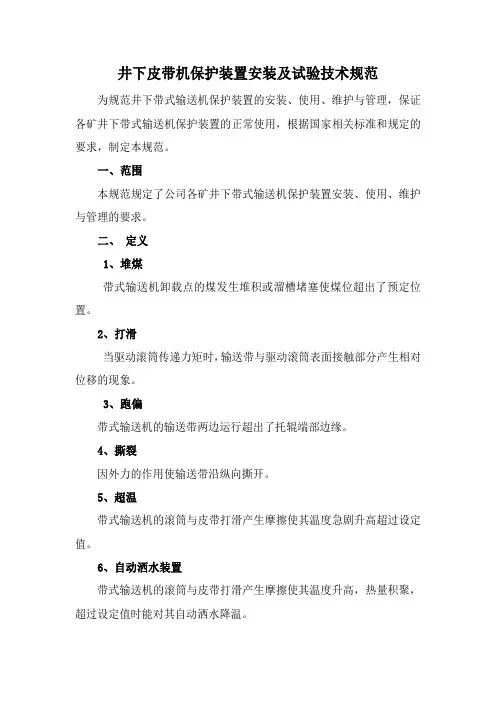

井下皮带机保护装置安装及试验技术规范为规范井下带式输送机保护装置的安装、使用、维护与管理，保证各矿井下带式输送机保护装置的正常使用，根据国家相关标准和规定的要求，制定本规范。

一、范围本规范规定了公司各矿井下带式输送机保护装置安装、使用、维护与管理的要求。

二、定义1、堆煤带式输送机卸载点的煤发生堆积或溜槽堵塞使煤位超出了预定位置。

2、打滑当驱动滚筒传递力矩时，输送带与驱动滚筒表面接触部分产生相对位移的现象。

3、跑偏带式输送机的输送带两边运行超出了托辊端部边缘。

4、撕裂因外力的作用使输送带沿纵向撕开。

5、超温带式输送机的滚筒与皮带打滑产生摩擦使其温度急剧升高超过设定值。

6、自动洒水装置带式输送机的滚筒与皮带打滑产生摩擦使其温度升高，热量积聚，超过设定值时能对其自动洒水降温。

7、烟雾带式输送机的输送带或其他非金属材料过热或燃烧而产生的雾状气体。

8、拉线急停开关带式输送机在紧急情况下，通过人为采用急停传感器配合拉线钢丝绳或安装急停按钮实现皮带机沿线双向急停功能。

三、安全要求1、带式输送机必须装设防跑偏、防打滑、防堆煤、防撕裂等保护装置，同时应装设温度、烟雾监测和自动洒水装置。

2、带式输送机长度超过100m时，应设置沿线紧急停车装置。

3、系统皮带机必须安设输送带张紧力下降保护装置，其性能应符合相关标准的规定。

4、倾斜井巷上运时，必须装设防逆转装置和制动装置；下运时，应装设软制动装置且必须装设防超速保护装置；以上两装置要安全可靠。

5、在大于16度的倾斜巷道中，应设置防护网，并在运输带上方设置防止煤、矸飞落的挡货帘。

6、机头、机尾及搭接处必须有照明。

7、机头、机尾、驱动滚筒和改向滚筒处，应当设防护栏及警示牌；旋转部位设防护罩，行人跨越带式输送机处，必须设过桥，且结实耐用，安装牢固，不得晃动。

8、输送机各零部件的表面温度不得超过150℃，机械摩擦制动时，不得出现火花。

9、输送机应运行平稳，不允许有异常的振动及声响。

皮带机保护安装位置及保护动作试验标准一、防滑保护1、安装位置：滚轮式防滑保护装置的滚轮速度传感器应安装在下胶带上表面或上胶带下表面，并应保证胶带与滚轮有足够的摩擦力。

安装时应在传感器的支架部位制作支架。

2、保护动作：当输送带速度在10s内均在(50%-70%)Ve(Ve额定带速)范围内，或输送带速度小于等于50%Ve时，或输送带速度大于等于110%Ve时，打滑保护装置应能报警。

3、特性测试：按正常保护监视状态，要求连接好打滑保护装置，接通电源将被测速度调整到正常状态，使被试打滑保护装置处于正常监视状态。

然后调节被测速度，让速度处于应保护状态，观察并记录打滑保护装置的报警信号、延时时间、接点输出和速度保护值等状况。

重复三次。

二、堆煤保护1、安装位置：(1)堆煤保护装置应安装在煤仓上口及带式输送机搭接处。

(2)煤仓处堆煤保护传感器应安装在机头下胶带200m m水平以下，其平面位置应在煤仓口范围内。

(3)两部带式输送机转载搭接时，堆煤保护传感器应在卸载滚筒前方吊挂，传感器触头水平位置应在落煤点的正上方，并应在带面中间，距下部胶带上带面最高点距离不应大于500m m，且吊挂高度不应高于卸载滚筒下沿;安装时应满足洒水装置要求。

(4)皮带与溜煤槽搭接时，堆煤保护传感器触头可安装在卸载滚筒一侧，吊挂高度不应高于卸载滚筒下沿，水平位置距卸载滚筒外沿不应大于200m m。

(5)胶带与煤仓直接搭接时，应分别在煤仓满仓位置及溜煤槽落煤点上方500m m各安装一个堆煤保护传感器，传感器应灵敏可靠。

(6)堆煤保护控制线应在巷道顶板垂直引下，传感器触头应垂直吊挂，并可靠固定。

2、保护动作：堆煤保护装置在2s内连续检测到煤位超过预定位置，应报警同时中止输送机运行。

对于使用靠改变偏转角度或动作行程来进行煤位保护的这类保护装置，其保护动作时所需的作用力不应大于9.8N(1公斤)。

3、保护试验：将传感器引线接地。

三、跑偏保护1、安装位置：(1)跑偏保护应成对使用，且距机头、机尾10m-15m处各安装1组，当带式输送机坡度变化时，应在边坡位置安装1组。

皮带运输机保护装置安装及实验技术规范根据《煤矿安全规程》、煤安监行管（2013）1号《煤矿安全质量标准化基本要求及评分方法》、AQ1029-2007《煤矿安全监控系统管理规范》规定，结合我矿的现场情况，特制定皮带机保护安设及实验管理规范。

本规范适用于阳城煤电在用的各类滚筒驱动带式输送机。

一、各种保护牌板悬挂标准1.保护名称、工作原理、实验方法及周期管理牌板（可悬挂在机头位置规格400*600）。

2.各保护责任管理牌板（悬挂于保护安设的相应位置规格200*300）。

二、滚筒驱动带式输送机（采掘各分支胶带运输机）必须装设1.防滑保护、堆煤保护、防跑偏装置、超温自动洒水保护、烟雾保护、连续运输系统应具有连锁、闭锁装置，全线应有通信和信号装置。

2.上运时必须同时装设防逆转装置和制动装置，下运时必须装设软制动装置。

3.带式输送机应加设软启动装置，下运带式输送机应加设软制动装置。

4.所有带式输送机巷道中行人跨越带式输送机处应设过桥。

5.在机头、机尾安设防止人员与驱动滚筒和导向滚筒相接触的防护栏（按照机电精细化管理标准）。

6.采用输送机运送人员时应在输送机全长任何地点可操作的紧急停车装置、钢丝绳芯胶胶带应有断带保护装置。

三、在主要运输带式输送机（钢丝绳芯胶带运输机）必须装设1.电动机保护（过载保护装置）、堆煤保护、防滑保护、防跑偏装置、超温（自动）洒水保护、烟雾保护、输送带张紧力下降保护装置、防撕裂保护装置、沿停装置（沿线集控装置具备沿线停机功能）、倾斜巷道运输应有断带保护装置、装、卸处应安设视频监控装置、钢丝绳芯及接头状态监测装备、输送机集控硐室应有与调度室直通的电话。

2.上运时必须同时装设防逆转装置和制动装置，下运时必须装设软制动装置。

3.带式输送机应加设软启动装置，下运带式输送机应加设软制动装置。

4.所有带式输送机巷道中行人跨越带式输送机处应设过桥。

5.在机头、机尾安设防止人员与驱动滚筒和导向滚筒相接触的防护栏（按照机电精细化管理标准）。

胶带输送机保护装置安装标准（1）堆煤传感器：安装在溜煤眼和皮带搭接处。

当皮带机头发生堆煤或满仓及超过限位的时候，而使传感器动作一定的角度，传感器输出点由闭合变成断开。

控制系统检测到后，进行报警和停机，以达到保护胶带的目的。

安装位置：①、溜煤眼和胶带机卸载滚筒搭接点的前方，以卸载滚筒抛煤点左侧或右侧的适当位置，高度根据煤仓存煤情况而定。

②、胶带机与胶带机搭接、胶带机与刮板输送机搭接时，安装在卸载滚筒抛煤点左侧或右侧的正上方，高度不得低于卸载滚筒最上沿。

③、甲带给煤机卸料口：安装在给煤机卸料口出煤点的正上方，高度保持在胶带机上带面最高点以上200mm的位置。

（2）温度传感器：放置在被测设备或环境中。

当被测设备或环境的温度升高到一定的时候，温度传感器的热敏元件动作输出信号以保证安全。

安装位置：①、对于红外线探测的温度传感器，安装在胶带机驱动滚筒与胶带形成的围包角范围内，传感器探头正对带面，并与带面保持10mm～20mm的间距，避免安装在容易粘结浮煤、淤泥的位置。

②、对于磁铁探测的温度传感器，吸附在胶带机驱动滚筒轴承座上，探测轴承运行温度。

③、超温洒水管路，安装在驱动滚筒与胶带形成的非围包角范围内，喷水口正对滚筒与带面形成的夹角处，洒水管路采用Φ25mm一般焊管，必须保证管路出水孔畅通无阻。

（3）速度传感器：安装在下侧皮带与其紧密接触（靠调整支杆来使其紧密接触）。

传感器上的滚筒随皮带转动，从而使磁铁不断掠过探头。

通过探头检测单位时间内磁头的掠过次数，并将其变换成速度值，输出相应的频率或开关量给控制器，以实现速度保护。

安装位置：①、固定钢架式带式输送机安装在卸载滚筒与驱动滚筒之间的下带面上方，速度传感器滚轮与下带面紧密接触，保证胶带机运行时，滚轮正常转动。

②、顺槽可伸缩胶带机，安装在储带仓段，速度传感器滚轮与下带面紧密接触，保证胶带机运行时，滚轮正常转动（4）烟雾传感器：放置要检测的环境中。

环境中的气体从采集孔进入，通风孔流出。

皮带输送机是生产线中不可或缺的设备。

正确安装皮带机及其辅助装置，是保证设备正常运行的基础，也能有效降低故障率。

本文分享皮带机及其7种保护保护装置的安装标准。

皮带运输机安装标准1、皮带机安装必须实行拉线安装，确保机架、皮带及机身平直整齐，无局部变形，无明显缺陷及缺损。

2、H架：间隔3米一个，安装时底托辊托架应朝向机尾方向；连接钢管：2个/3米，两端用弹性销与H架连接；上托辊：2个/3米，用弹性销固定；下托辊：1个/3米，必须保持平行；3、各连接部分安装牢固，接缝基本平滑均匀，连接件连接规范。

4、整机运行平稳，无明显振动，无异常声。

5、机架接头处左右偏差及上下偏差不应大于3毫米，纵梁管接头处其高低偏差不允许大于2毫米。

6、机架中心线和输送机中心线应重合，其偏差不应大于3毫米。

机架的直线度在任意25米内不大于10毫米。

7、滚筒纵向中心线和输送机纵向中心线应重合，偏差不应大于2毫米。

8、减速机所加油量、油位应在观察孔的2/3处，减速机运行平稳，不得有明显的抖晃现象。

9、输送带连接后应平直，在任意10米内允许偏差小于25毫米。

10、安装工程结束后，机头机尾严禁残留杂物及不再使用的工具、设备设施。

11、安装完成后，各电缆管线吊挂整齐，布置合理，电器设备应全部布置在设备硐室内。

12、皮带保护应安装齐全，符合带式输送机的保护安装技术标准。

13、安装完成后，机头消防设施应齐全完好，灭火器在有效期内。

14、巷道变坡点，H架垫高高度超过300一律使用调高架顺直皮带架。

15、输送机外露转动部分加装护罩或防护栏。

16、清扫器在滚筒轴线方向与输送带接触长度不小于带宽的85%。

17、安装完，空负荷运转时，拉紧装置应调整灵活，当输送机启动和运行时，滚筒均不应打滑。

18、本标准没涉及到的内容参照设备安装有关规定及厂家图纸和说明书执行。

皮带机7种保护装置安装标准1. 带式输送机需安装的保护装置1）驱动滚筒防滑保护；2）堆煤保护；3）防跑偏装置；4）温度保护；5）烟雾保护；6）超温自动洒水装置；7）集控皮带机巷道内安设沿线紧停保护装置；另外，在主要运输巷道内安设的带式输送机还应装设：（1）在机头和机尾防止人员与驱动滚筒或导向滚筒相接触的防护栏；（2）倾斜井巷中使用的带式输送机，上运时必须装设防逆转装置；下运时必须装设制动装置。

煤矿在用带式输送机安全检测检验规范1范围本文件规定了煤矿主要运输巷道内安装的在用固定式滚筒驱动带式输送机（含井下直通地面的带式输送机）的安全检测检验基本要求、检测检验项目及技术要求、检测检验方法、检测检验规则和判定规则。

本文件适用于煤矿主要运输巷道内安装的在用固定式滚筒驱动带式输送机的安全检测检验。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中:注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T15663.5煤矿科技术语第5部分：提升运输3术语和定义GB/T15663.5界定的以及下列术语和定义适用于本文件。

3. 1初次检测检验initia1inspecting-testingXX装投入使用前进行的检测检验。

定期检测检验reguIarinspecting-testing按规定的周期进行的检测检验。

主要运输巷道mainhau1agetunneI运输大巷、运输XX和主要绞车道的总称。

4检测检验基本要求4.1待检带式输送机及配套电气设备应为煤矿矿用的产品，且运转正常。

4.2检测检验使用仪器设备时，依据《煤矿安全规程》，在爆炸环境中使用的设备应当采用EP1Ma保护级别。

非煤矿专用的便携式电气测量仪表，必须在甲烷浓度1O%以下的地点使用，并实时监测使用环境的甲烷浓度。

4.3检测检验用仪器设备的准确度应不低于表1中的规定，经检定/校准并确认合格。

表1仪器设备的准确度5检测检验项目及技术要求5.1检测检验项目煤矿在用带式输送机安全检测检验项目及类别见表2。

表2检测检验项目及类别5.2注2：按技术要求规定不需配置的部件涉及的项目不检。

5.3技术要求5.2.1一般要求5.2.1.1带式输送机系统中纳入安标管理的部件应具有煤矿矿用产品安全标志证书。

5.2.1.2带式输送机应使用阻燃性能和抗静电性能合格的输送带。

带式输送机综合保护装置技术标准一、《煤矿安全规程2016》第五百七十一条带式输送机必须设置下列安全保护：（一）拉绳开关和防跑偏、打滑、堵塞等。

（二）上运时应当设制动器和逆止器，下运时应当设软制动和防超速保护装置。

（二）机头、机尾、驱动滚筒和改向滚筒处应当设防护栏。

第五百七十三条带式输送机启动时应当有声光报警装置，运行时严禁运送工具、材料、设备和人员停机前后必须巡杏托。

棍和输送带的运行情况，发现异常及时处理检修时应当停机闭锁。

二、《中华人民共和国煤炭行业标准》中MT872-2000 《矿用带式输送机保护装置技术条件》中4.5 保护特性要求4.5.1 打滑保护特性:当输送带速度在10s内均在(50%~70%)Ve(Ve为额定带速)范围内,或输送带速度小于等于50%Ve时，或输送带速度大于等于110%Ve时,打滑保护装置应报警,同时中止带式输送机的运行。

对带式输送机正常起动和停止造成的速度变化,打滑保护装置不应有保护动作。

打滑保护应采用反时限特性。

4.5.2堆煤保护特性:堆煤保护装置在2s内连续检测到煤位超过预定位置应报警,同时中止带式输送机运行。

对于使用靠改变偏转角或动作行程来进行煤位保护的这类堆煤保护装置,其保护动作时所需的作用力不大于9.8 N。

4.5.3跑偏保护特性：a)当运行的输送带跑偏时,跑偏保护装置应报警；b)当运行的输送带超出托辊端部边缘20mm时,跑偏保护装置中止带式输送机的运行；c)对于使用接触式跑偏传感器之类的跑偏保护装置,其保护动作所需作用于跑偏传感器中点正向力为20~100 N。

4.5.4超温洒水保护特性：在测温点处温度超过规定值时超温洒水装置应报警,同时能启动洒水装置,喷水降温。

对主滚筒温度的监测将温度阈值设定如下：测温点与离被监测点发热处距离为10~15 mm时为(42士2)C;直接测量滚简表面温度为(70 +2);直接测量滚简内壁温度为(60土2) C。

其他部位依据现场实际情况设定。

带式输送机保护装置安装及试验技术规范1、适用范围本规范适用于煤业化工集团所属矿井在用带式输送机（包括运送人员带式输送机）。

2、依据文件《煤矿安全规程》（2010版）《煤矿用带式输送机保护装置技术条件》MT872-2000 《煤矿安全监控系统及检测仪器使用管理规范》AQ1029-2007 3、安装及试验技术规范带式输送机的防滑保护、堆煤保护、跑偏保护、烟雾保护、防撕裂保护、欠电压保护、过电流保护和沿线急停保护应接入胶带输送机控制回路或主回路，当任何一种保护动作时应可靠动作，并中止带式输送机运行。

超温自动洒水保护应接入带式输送机电控回路，当出现温度超限时，能够实现洒水装置自动打开水源洒水降温，并报警。

倾斜井巷中使用的带式输送机，上运时，必须同时装设防逆转装置与制动装置；下运时，必须装设制动装置。

3.1防滑保护3.1.1安装要求：带式输送机防滑保护应安装在带式输送机回程带上面，固定式带式输送机安装时，应装在机头卸载滚筒与驱动滚筒之间，当两驱动滚筒距离较远时，也可安装在两驱动滚筒之间，其它地点使用的带式输送机，应安装在回程带距机头较近处；简易防滑保护应设在改向滚筒侧面，与滚筒侧面的距离不超过50mm，防滑保护安装时，传感器应采用标准托架固定在胶带机头大架上，严禁用铁丝或其它物品捆扎固定。

3.1.2保护特性：当输送带速度10s内均在（50%～70%）Ve（Ve为额定带速）范围内、输送带速度小于或等于50%、输送带速度大于或等于110%Ve时防滑保护应报警，同时中止带式输送机的运行，对带式输送机正常启动和停止的速度变化，防滑保护装置不应有保护动作。

3.2堆煤保护3.2.1安装要求：3.2.1.1两部带式输送机转载搭接时，堆煤保护传感器在卸载滚筒前方吊挂，传感器触头水平位置应在落煤点的正上方，距下部胶带上带面最高点距离不大于500mm，且吊挂高度不高于卸载滚筒下沿，安装时要考虑到洒水装置状况，防止堆煤保护误动作。

带式输送机保护装置安装及试验技术规范1、适用范围本规范适用于煤业化工集团所属矿井在用带式输送机（包括运送人员带式输送机）。

2、依据文件《煤矿安全规程》（2010版）3实现50mm，防滑保护安装时，传感器应采用标准托架固定在胶带机头大架上，严禁用铁丝或其它物品捆扎固定。

当输送带速度10s内均在（50%～70%）Ve（Ve为额定带速）范围内、输送带速度小于或等于50%、输送带速度大于或等于110%Ve时防滑保护应报警，同时中止带式输送机的运行，对带式输送机正常启动和停止的速度变化，防滑保护装置不应有保护动作。

3.2堆煤保护带式输送机转载搭接时，堆煤保护传感器在卸载滚筒前方吊挂，传感器触头水平位置应在落煤点的正上方，距下部胶带上带面最高点距离不大于500mm，且吊挂高度不高于卸载滚筒下沿，安装时要考虑到洒水装置状况，防止堆煤保护误动作。

传感器触头可安装在卸载滚筒一侧，吊挂高度不得高于卸载滚筒下沿，水平位置距卸载滚筒外沿不大于200mm。

可靠。

中止带（如使用三联辊的胶带输送机超过70mm），经延时5~15s后，跑偏保护装置应可靠动作，能够中止带式输送机的运行。

3.4烟雾保护带式输送机烟雾保护应安装在带式输送机机头驱动滚筒下风侧5～15m处的输送机正上方，烟雾传感器应垂直吊挂，距顶板不大于300mm，当输送机为多滚筒驱动时应以靠近机头处滚筒为准。

连续2s内，烟雾浓度达到1.5%时，烟雾保护应报警，中止带式输送机运行，同时启动自动洒水装置，洒水降温。

3.5防撕裂保护主运带式输送机应在胶带落煤点下方向机头方向（胶带机为头部驱动时）10～15m位置安装防撕裂保护。

防撕裂保护安装在输送机上下两层胶带之间，保护方式为压电式或牵引钢丝绳式的防撕裂保护，安装时应加工标准托架，将上；65%3.9沿线急停保护在主要巷道（矿井主运皮带巷、采区集中皮带运输巷或综采工作面顺槽）内，安设的带式输送机在行人侧每间隔100米设置一个双向急停开关；在掘进（炮采）工作面运输巷安设的带式输送机，在皮带机机头、机尾、行人过桥及变坡点处设置急停按钮。

原相煤矿胶带输送机试验规程一、安全保护装置的现场试验方法1、防滑保护装置的试验方法（1）胶带输送机正常运转时，滚轮式防滑保护装置，在滚轮的上方安装连杆，试验人员站在胶带输送机一侧，往上抬起连杆，使滚轮与胶带脱离，胶带输送机应停止运转。

（2）对于电感式防滑保护装置，通过转动传感器方向或使传感器远离滚筒，胶带输送机应能自动停机。

2、堆煤保护（1）胶带输送机正常运转时，试验人员站在输送机一侧，用专用工具（Φ6mm的圆钢，一头焊有80×80×3的钢板）往上轻轻挑动触杆，胶带输送机应停止运转。

3、跑偏保护（1）主斜井胶带输送机试验人员站在人行道侧，用专用工具，拉动拉绳使导杆偏离中心线15°，胶带输送机应停止运转。

（2）其它胶带输送机正常运转时，试验人员站在胶带输送机一侧和跑偏开关成一条直线，用专用工具拉动防跑偏滚动导杆，延时9s后，胶带输送机应停止运转。

4、温度、自动洒水保护装置每天检查一次，按动传感器试验按钮，超温后自动洒水并报警为合格。

5、烟雾、自动洒水保护装置每天检查一次，按动传感器试验按钮，自动洒水并报警为合格。

6、张紧力下降保护装置试验人员站在输送机一侧，用专用工具拉动行程开关，输送机应停止运转。

7、沿线急停保护装置试验时，逐个拉动急停传感器动作，输送机能及时报警停车为合格。

8、撕裂保护试验时，停车后用专用工具挤压撕裂保护装置，及时报警，再次无法启动输送机。

9、所有试验用专用工具应定置存放，并挂牌标识。

二、安全保护装置的地面试验方法在地面固定地点安装胶带输送机保护主机一台，输出部分控制电铃一个，当铃响时，为试验合格。

1、温度传感器的试验：准备好650C的温水，将温度传感器连接到输送机保护主机，并将温度传感器放入650C的温水中，当铃响时，为试验合格。

2、烟雾传感器的试验：将烟雾传感器连接到输送机保护主机，用直径50毫米的棉纱点燃，烟雾点距离传感器1米处，产生的烟雾，使保护主机动作，铃响时，为试验合格。

各项皮带保护作用、安装位置及实验方法一、各项保护作用及安设位置1、防滑保护装置：驱动滚筒与输送带打滑摩擦时，滚筒转速低于设定值并保持5秒钟，皮带机将自动断电停机。

磁铁安装在从动滚筒的侧面，速度传感器安装在与磁铁相对应的支架上。

2、堆煤保护装置：输送机机头发生堆煤时，煤堆触及到堆煤保护探头，保护器将自动停机报警。

安装在煤仓上口时，传感器安装高度在下胶带200mm以下，其平面位置在煤仓口范围之内。

安装在两部带式输送机搭接处时，传感器的安装高度在后部输送机机头滚筒轴线水平以下，其平面位置应在前部胶带机的煤流方向，且距离应在前部胶带机机架侧向200-300mm。

3、防跑偏保护装置：在输送带发生跑偏时，自动纠偏装置可使输送带自动纠偏；当偏离夹角大于200（允许误差±30）时，胶带推动跑偏传感器动作，主机开始报警经过5-10s延时后，如胶带仍处于跑偏状态，将自动切断电源，实现跑偏保护。

在用带式输送机在机头和机尾均安装一组跑偏保护传感器，在用的主要带式输送机，中间部分安装自动纠偏装置，综掘用带式输送机安装防跑偏抗轮，以阻碍皮带跑偏。

防跑偏装置安装在距离槽形托辊外沿50-100mm范围内，上胶带每50m、下胶带每100m安装一组。

4、烟雾保护装置：当输送机周围有烟雾生成并达到一定浓度时，保护器自动报警，并停机。

悬挂于皮带涨紧段，距上皮带上方0.6～0.8m，同时在风流下风口距驱动滚筒5m处。

5、温度保护装置：温度整定值为500C，当温度高于整定值±30C时，保护器自动停机。

安装在皮带机的主动滚筒附近，温度探头应安设在皮带机的主动滚筒和皮带接触面的5－10mm 处，并配接电磁阀以及供水管路。

6、自动洒水装置：应安装在输送机驱动装置两侧，洒水时能起到对驱动胶带和驱动滚筒同时灭火降温的效果，其水源的阀门应是常开。

易熔棒应安装在驱动滚筒与胶带分离处，且在距离滚筒表面100mm以内。

易熔棒熔断温度为550C±50C，当易溶棒周围环境温度达到500C-600C且持续3-5分钟时，易溶棒将自动溶化。

带式输送机综合保护装置安装使用规范（试行）为进一步提高煤矿带式运输机的安全可靠运行性，实现带式运输机综合保护在安装、运行、维护及日常各种保护检测试验的统T生、规范性，现将带式输送机综合保护装置的选用、安装标准、试验要求进行整理下发”望各使用单位遵照执行。

带式输送机综合保护选用要求1•选用的带式输送机综合保护装置必须为KHP系列（矿用皮带保护装置）O2注机为矿用隔爆兼本安型,标志：Exd[ib]l Mb。

3.各种传感器为矿用本安型,标志：Exibl Mb。

4•所属电气部分、保护装置等附件必须有相应的〃防爆"、"MA"及产品合格证，且证件查询在有效期内。

二.带式输送机的保护种类1・常用保护装置1.1即所有原煤运输皮带必须安装的保护。

包括防滑保护、堆煤保护、防跑偏保护、温度保护、烟雾保护、自动洒水装置、防撕裂保护、双向急停保护”八大5呆护装置。

1.2所有皮带启动装置具备欠电压保护、过电流保护。

保护应接入胶带输送机控制回路或主回路,所有保护应动作灵敏、保护可靠。

1.3超温自动洒水保护应接入带式输送机电控回路,当出现温度超限时，能够实现自动打开水源洒水降温，并报警停车。

2•特殊保护装置即特殊条件下原煤带式输送机需要安设的保护装置2.1主要皮带运输机需安装张紧力下降保护,根据皮带机种类安装液压油缸张紧式、张紧小车式、重锤式张紧等装置。

2.2倾斜井巷中使用的带式输送机上运时（平均倾角超过10°）z 必须同时装设防逆转装置与制动装置。

2.3倾斜井巷中使用的带式输送机下运时（平均倾角超过10°）,必须装设制动装置。

2.4倾斜井巷中使用的带式输送机，在倾斜巷道大于16。

时, 需安设断带抓捕装置。

2.5井巷使用的钢丝绳芯输送机要有钢丝绳芯在线监测装置。

2.6皮带运输机在运输过程中遇到变坡点时，皮带会发生凹陷脱离托覘的表面，出现飘带现象，严重影响物料的运输效果和运输安全,需安装压带装置。
