行业资料：________ 带式输送机综合保护安装标准单位：______________________部门：______________________日期：______年_____月_____日第1 页共7 页带式输送机综合保护安装标准综保主机，要安装在专用的固定板上，固定板要安装在操作硐室的墙壁上；四角预埋螺丝固定在墙壁上。
主机的接线要通过接线孔引到板的后面，用电缆勾按照标准吊挂整齐。
1.跑偏保护，安装在机头架的尾部，距机头卸载点5m—15m的地方，用厚8mm铁板做架，固定在角铁架上，高度以胶带的边缘对准防跑偏开关打杆的中部。
2.速度保护，安装在从动滚筒或卸载滚筒侧面处，磁铁安放在滚筒上，速度传感器用支架固定，并安设在胶带机架上。
传感器必须安放在磁铁运行轨迹上，磁铁与传感的距离是15mm—20mm之间，确保正常扫描测速。
3.烟雾保护，安装在驱动滚筒的下风口5—15m处巷道顶板上；根据巷道长度而定，巷道够长尽量放远。
4.超温洒水保护，安装在主驱动滚筒的地方，传感器探头离滚筒胶带距离10mm—15mm之间，洒水用3个喷头对准胶带的中心部位，喷头间距220mm，喷头离胶带400mm—450mm之间,要用电磁阀自动控制超温洒水喷头。
5.堆煤保护，堆煤保护安装在卸载滚筒前侧面机架上，和侧面胶带机架边对齐，前伸距离200mm—800m，根据卸载煤流的射程调整距离，如果是搭接转载，打杆高度应在两转载中间，如果卸载点是仓口，打杆高度在仓口上200mm以下，堆煤保护传感器触头不得高于卸载滚筒下沿，用支架安装牢固。
6.皮带机沿线急停装置，沿线双向急停开关要求从机头卸载部至机第 2 页共 7 页尾全线，沿皮带机架杆按照厂家安装使用说明书规定的标准要求的距离安装，急停传感器使用专门加工的固定板并用螺栓固定在人行侧皮带机H架上，连接电缆固定在皮带机道电缆钩上，在相应的急停开关位置引出线沿巷道顶板接线至各急停开关和皮带机综合保护器主机，电缆线固定要平直规范牢固。
附件3：带式输送机保护安装和试验标准一、带式输送机保护安装位置：1.堆煤保护设置：必须装设在卸载点的正前方的适当位置，避免卸料时物料碰触产生误动作或堆煤埋死滚筒时拒动，优先推荐使用电极方式。
（1）安装要求：根据具体情况确定安装位置，确保出现堆煤后保护动作及时、可靠。
（2）保护特性：在2s内连续监测到煤位超过预警值，应报警，同时中止胶带机运行。
靠改变偏角或动作行程实现保护的堆煤保护装置，动作时所需的作用力不大于9.8N。
2.烟雾保护设置：烟雾保护传感器必须装设在带式输送机驱动部位进风流经过驱动滚筒后上方的适当位置，并与超温自动洒水装置配合，保证胶带打滑或其它原因产生烟雾时能够可靠动作。
（1）安装要求：带式输送机烟雾保护应安装在带式输送机机头驱动滚筒下风侧10～15m处的输送机正上方，烟雾传感器应垂直吊挂，距顶板不大于300mm，当输送机为多滚筒驱动时应以靠近机头处滚筒为准。
（2）保护特性：连续2s内检测到烟雾超限应报警，中止胶带机运行。
3.温度保护设置：每个驱动滚筒适当位置安装1套温度保护，温度保护垂直于滚筒轴线方向，距离驱动滚筒表面不得大于200mm，并配电磁阀及供水管路。
（临时使用的皮带不用安装）（1）安装要求：温度传感器安装在驱动滚筒处，温度探头距滚筒不大于200mm，并同自动洒水装置配合。
（2）保护特性：当温度报警时，电动阀动作，洒水装置正常喷雾。
4.自动洒水装置设置：洒水喷头必须固设在驱动滚筒处，喷嘴正对滚筒表面。
洒水管路应装设一套手动旁路，当自动洒水装置出现故障时，可应急使用。
对于老、旧式带式输送机主滚筒处无法安装的，需制定相应安全措施，保证洒水装置遇突发情况，在有效范围能够投入使用。
胶带机驱动部各安装1组烟雾报警及超温洒水保护装置，保证动作灵活可靠。
（1）安装要求：温度传感器安装在驱动滚筒处，温度探头距滚筒50-100mm，喷雾喷向滚筒和皮带切线方向，烟雾传感器安装同烟雾保护。
（2）保护特性：当温度、烟雾报警时，电动阀动作，洒水装置正常喷雾。
胶带输送机保护装置安装标准（1）堆煤传感器：安装在溜煤眼和皮带搭接处。
当皮带机头发生堆煤或满仓及超过限位的时候，而使传感器动作一定的角度，传感器输出点由闭合变成断开。
控制系统检测到后，进行报警和停机，以达到保护胶带的目的。
安装位置：①、溜煤眼和胶带机卸载滚筒搭接点的前方，以卸载滚筒抛煤点左侧或右侧的适当位置，高度根据煤仓存煤情况而定。
②、胶带机与胶带机搭接、胶带机与刮板输送机搭接时，安装在卸载滚筒抛煤点左侧或右侧的正上方，高度不得低于卸载滚筒最上沿。
③、甲带给煤机卸料口：安装在给煤机卸料口出煤点的正上方，高度保持在胶带机上带面最高点以上200mm的位置。
（2）温度传感器：放置在被测设备或环境中。
当被测设备或环境的温度升高到一定的时候，温度传感器的热敏元件动作输出信号以保证安全。
安装位置：①、对于红外线探测的温度传感器，安装在胶带机驱动滚筒与胶带形成的围包角范围内，传感器探头正对带面，并与带面保持10mm～20mm的间距，避免安装在容易粘结浮煤、淤泥的位置。
②、对于磁铁探测的温度传感器，吸附在胶带机驱动滚筒轴承座上，探测轴承运行温度。
③、超温洒水管路，安装在驱动滚筒与胶带形成的非围包角范围内，喷水口正对滚筒与带面形成的夹角处，洒水管路采用Φ25mm一般焊管，必须保证管路出水孔畅通无阻。
（3）速度传感器：安装在下侧皮带与其紧密接触（靠调整支杆来使其紧密接触）。
传感器上的滚筒随皮带转动，从而使磁铁不断掠过探头。
通过探头检测单位时间内磁头的掠过次数，并将其变换成速度值，输出相应的频率或开关量给控制器，以实现速度保护。
安装位置：①、固定钢架式带式输送机安装在卸载滚筒与驱动滚筒之间的下带面上方，速度传感器滚轮与下带面紧密接触，保证胶带机运行时，滚轮正常转动。
②、顺槽可伸缩胶带机，安装在储带仓段，速度传感器滚轮与下带面紧密接触，保证胶带机运行时，滚轮正常转动（4）烟雾传感器：放置要检测的环境中。
环境中的气体从采集孔进入，通风孔流出。
潞安集团**煤业有限公司井下带式输送机保护装置管理规定一、带式输送机（以下简称输送机）保护装置主机控制器1、座式主机控制器要求放置在封闭的司机操作硐室内，若条件不具备，则须放置在防水防尘干燥通风的地方（控制本安箱内需放置干燥剂）。
2、悬挂式主机控制器要求安装悬挂于控制开关附近巷道一侧，要求挂接牢靠，高出地面1.0米，接地线良好可靠。
二、输送机各类保护装置1、防滑保护装置1.1 安装位置(1)电感式防滑保护装置：将磁铁安装在从动滚筒的侧面，防滑传感器安装在与磁铁相对应输送机机架上，当从动滚筒转速低于设定值并保持5秒钟时，输送机将自动停机。
（2）滚轮式防滑保护装置应将速度传感器安装在输送机下胶带上表面，并使胶带与滚轮保持足够驱动摩擦力。
1.2试验方法（1）电感式防滑保护装置：改变传感器方向或使传感器远离滚筒，输送机自动停机。
（2）滚轮式防滑保护装置：将滚轮提起使其脱离胶带表面，输送机自动停机。
每天在检修期间试验一次，并填写试验记录。
2、堆煤保护装置2.1安装位置（1）煤仓上口：安装高度应低于机头下胶带200mm水平以下，其平面位置在煤仓口范围之内，当发生满仓并超过限位时，传感器动作一定角度，输送机自动停机。
（2）两部输送机搭接处：安装高度应在后部输送机机头滚筒轴线水平以下，其平面位置在前部输送机的煤流方向，且距离前部输送机机架侧200mm-300mm，当堆煤触及到堆煤保护探头时，输送机自动停机。
2.2试验方法（1）节点式堆煤传感器：输送机正常运行时，人为摆动传感器触头成一定角度使保护动作，输送机自动停机。
（2）电极式堆煤传感器：输送机正常运行时，人为使堆煤传感器触头短接或接地使保护动作，输送机自动停机。
2.3试验周期每天在检修期间试验一次，并填写试验记录。
3、温度保护装置3.1安装位置安装在输送机主动滚筒和胶带接触面附近，温度探头悬挂在输送机主滚筒和胶带接触面上方10～15cm处。
用40℃以上温水，把温度探头放入温水中，过一段时间后，温度探头感应到有超温信号，发出停机信号。

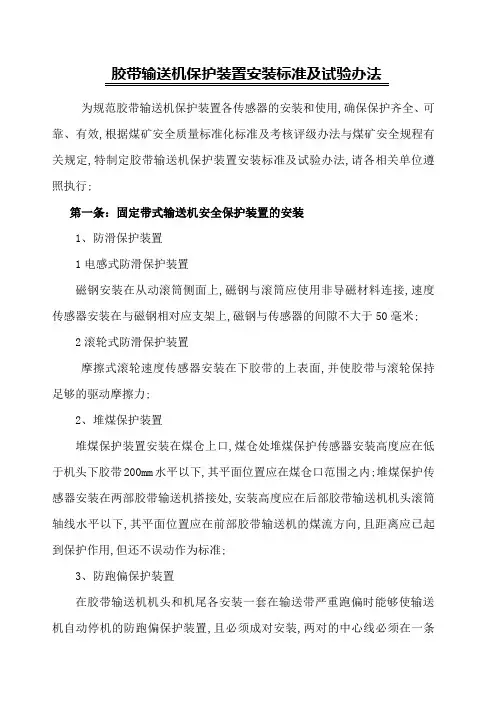

胶带输送机保护装置安装标准及试验办法为规范胶带输送机保护装置各传感器的安装和使用,确保保护齐全、可靠、有效,根据煤矿安全质量标准化标准及考核评级办法与煤矿安全规程有关规定,特制定胶带输送机保护装置安装标准及试验办法,请各相关单位遵照执行;第一条：固定带式输送机安全保护装置的安装1、防滑保护装置1电感式防滑保护装置磁钢安装在从动滚筒侧面上,磁钢与滚筒应使用非导磁材料连接,速度传感器安装在与磁钢相对应支架上,磁钢与传感器的间隙不大于50毫米;2滚轮式防滑保护装置摩擦式滚轮速度传感器安装在下胶带的上表面,并使胶带与滚轮保持足够的驱动摩擦力;2、堆煤保护装置堆煤保护装置安装在煤仓上口,煤仓处堆煤保护传感器安装高度应在低于机头下胶带200mm水平以下,其平面位置应在煤仓口范围之内;堆煤保护传感器安装在两部胶带输送机搭接处,安装高度应在后部胶带输送机机头滚筒轴线水平以下,其平面位置应在前部胶带输送机的煤流方向,且距离应已起到保护作用,但还不误动作为标准;3、防跑偏保护装置在胶带输送机机头和机尾各安装一套在输送带严重跑偏时能够使输送机自动停机的防跑偏保护装置,且必须成对安装,两对的中心线必须在一条直线上并垂直于胶带输送机中心线;防跑偏滚动导杆安装在距离槽形托辊外沿50-100mm范围内;4、温度保护装置传感器必须布置在驱动滚筒与胶带分离处距胶带与滚筒切点不大于100毫米或驱动滚筒内部,输送带在驱动滚筒上打滑,使输送带与驱动滚筒摩擦,温度升高到50℃时,保护器自动停机保护;5、烟雾保护传感器应布置在驱动装置上方5m内从后一级驱动滚筒轴向中心线到下风口5米范围内的下风口;6、自动洒水装置的洒水装置应安装在胶带输送机驱动装置的内侧,喷头距胶带与滚筒切点不大于300毫米,其洒水能起到对驱动胶带和驱动滚筒同时洒水降温灭火的效果;温度传感器探头必须布置在驱动滚筒与胶带分离处,且距离滚筒表面100mm以内;其它类型传感器按产品说明书要求安装;7、张紧力下降保护装置张紧力下降保护装置的保护信号通过安装在液压站液压传感器、行程开关或其它信号,进入胶带输送机主控系统;8、防逆转装置上运胶带输送机必须配备滚柱式逆止保护装置和其它有效的定型防逆转装置;9、制动装置是防止上运的胶带输送机停车逆转,使下运的带式输送机及时停车;倾斜运输的胶带输送机必须配备完善的制动装置;10、沿线紧停保护装置输送机巷道内每隔100m安装一个紧停开关,紧停开关应用螺栓固定在胶带边梁上,在转载点、人行过桥处、机头、机尾均应设有紧停开关,开关信号接入胶带输送机控制系统;11、纵向撕裂保护安装在距驱动方向第一个受煤点前20米处;第二条：可伸缩带式输送机安全保护装置的安装1、防滑保护装置1电感式防滑保护装置磁钢安装在从动滚筒侧面上,磁钢与滚筒应使用非导磁材料连接,速度传感器安装在与磁钢相对应支架上,磁钢与传感器的间隙不大于50毫米;2滚轮式防滑保护装置摩擦式滚轮速度传感器安装在下胶带的上表面,并使胶带与滚轮保持足够的驱动摩擦力;2、堆煤保护装置堆煤保护装置安装在煤仓上口,煤仓处堆煤保护传感器安装高度应在低于机头下胶带200mm水平以下,其平面位置应在煤仓口范围之内;堆煤保护传感器安装在两部胶带输送机搭接处,安装高度应在后部胶带输送机机头滚筒轴线水平以下,其平面位置应在前部胶带输送机的煤流方向,且距离应已起到保护作用,但还不误动作为标准;3、防跑偏保护装置在胶带输送机机头和机尾各安装一套在输送带严重跑偏时能够使输送机自动停机的防跑偏保护装置,且必须成对安装,两对的中心线必须在一条直线上并垂直于胶带输送机中心线;防跑偏滚动导杆安装在距离槽形托辊外沿50-100mm范围内;4、温度保护装置传感器必须布置在驱动滚筒与胶带分离处距胶带与滚筒切点不大于100毫米或驱动滚筒内部;5、烟雾保护传感器应布置在驱动装置上方5m内从后一级驱动滚筒轴向中心线到下风口5米范围内的下风口;6、自动洒水装置的洒水装置应安装在胶带输送机驱动装置的内侧,喷头距胶带与滚筒切点不大于300毫米,其洒水能起到对驱动胶带和驱动滚筒同时洒水降温灭火的效果;温度传感器必须布置在驱动滚筒与胶带分离处,且距离滚筒表面100mm以内;其它类型传感器按产品说明书要求安装;7、防逆转装置上运胶带输送机必须配备滚柱式逆止保护装置和其它有效的定型防逆转装置;8、制动装置是防止上运的胶带输送机停车逆转,使下运的带式输送机及时停车;倾斜运输的胶带输送机必须配备完善的制动装置;9、沿线紧停保护装置输送机巷道内每隔50m安装一个紧停开关,紧停开关应用螺栓固定在胶带边梁上,在装载点、人行过桥处、机头、机尾均应设有紧停开关,开关信号接入胶带输送机控制系统;第三条安全保护装置的现场试验方法1、防滑保护装置的试验方法1胶带输送机正常运转时,滚轮式防滑保护装置,在滚轮的上方安装连杆,试验人员站在胶带输送机一侧,往上抬起连杆,使滚轮与胶带脱离,胶带输送机应停止运转;2对于电感式防滑保护装置,通过转动传感器方向或使传感器远离滚筒,胶带输送机应能自动停机;2、堆煤保护感应式：胶带输送机正常运转时,试验人员站在胶带输送机一侧,人为接触堆煤保护传感器触头,使保护动作,以胶带输送机自动停机为正常;3、跑偏保护胶带输送机正常运转时,试验人员站在胶带输送机一侧和跑偏开关成一条直线,用专用工具拉动防跑偏滚动导杆,延时12s后,胶带输送机应停止运转;4、温度保护装置每天检查一次,传感器每季度定期更换,出井由电修车间进行试验,并做好记录;5、烟雾保护装置每天检查一次,传感器每月定期更换,出井由电修车间进行试验,并做好记录;6、自动洒水装置胶带输送机停止运转后,试验人员站在输送机一侧,用专用工具按动传感器试验按钮,洒水装置应自动洒水;7、张紧力下降保护装置试验人员站在输送机一侧,用专用工具拉动行程开关,输送机应停止运转;8、沿线急停保护装置试验时,逐个将将闭锁开关拉到闭锁位置,开机试验,输送机不能启动为合格;9、纵撕保护装置试验人员站在输送机一侧,用专用工具按动传感器,输送机应停止运转;第四条安全保护装置的地面试验方法在地面固定地点安装胶带输送机保护主机一台,对出井的传感器进行试验,主机报警为合格;1、温度传感器的试验：准备好650C的温水,将温度传感器连接到输送机保护主机,并将温度传感器放入650C的温水中,当主机报警时,为试验合格;2、烟雾传感器的试验：将烟雾传感器连接到输送机保护主机,用直径50毫米的棉纱点燃,烟雾点距离传感器1米处,产生的烟雾,使保护主机动作报警时,为试验合格;第五条：安全保护装置试验制度1、试验周期温度保护和烟雾保护装置,每天检查一次,防滑保护、防跑偏保护、堆煤保护、自动洒水和涨紧力下降保护装置每天试验一次,沿线急停保护装置每周所有急停开关试验一遍;2、职责分工：1检修班的胶带输送机司机负责对保护装置进行试验,并填写试验记录；电工队值班维修工是保护装置的维护人,有责任配合胶带输送机司机做好试验工作；2机电办每月定期检查一次各种记录,不定期对胶带机保护装置进行检查、试验;3、试验制度：1试验前,试验人员必须与区队值班人员和前、后部司机及本部各装载点司机联系好后,方可进行试验;2试验人对输送机的各种保护试验完后,必须当场填写试验记录并签字;发现问题及时通知维修工处理,严禁甩掉、拆除保护装置;5地面温度传感器、烟雾传感器的试验,由电修车间负责做好试验并填写试验记录;机电区二〇一二年八月十四日。
带式输送机综合保护装置安装位置技术标准一、带式输送机综合保护安装标准（一）防滑保护1、防滑保护的作用防滑保护装置的作用是当驱动滚筒与输送带打滑摩擦时，使带式输送机自动停机。
我矿使用的防滑保护主要是速度传感器配合磁钢完成的。
2、防滑保护的安装位置⑴速度传感器式防滑保护装置：将磁铁安装在改向滚筒的侧面，速度传感器安装在与磁铁相对应的皮带架上，速度传感器探头的中心应对准磁钢的中心，两者皆要用螺丝固定牢固，间距5-10mm，动作灵敏可靠为止。
⑵滚轮式防滑保护装置：应将速度传感器安装在下胶带上表面，并使胶带与滚轮保持足够的驱动摩擦力，要求固定牢固，偏离皮带中心线不超过±100mm。
3、防滑保护的试验方法⑴传感器式防滑保护装置试验方法是使传感器远离磁钢，胶带输送机延时5秒钟应能自动停机。
⑵滚轮式防滑保护装置试验方法是将滚轮提起使其脱离皮带表面，胶带输送机延时5秒钟应能自动停机。
4、防滑保护的试验周期防滑保护应每天在检修期间试验一次，并填写试验记录。
（二）堆煤保护1、堆煤保护的作用堆煤保护装置的作用是当皮带输送机机头发生堆煤时，使带式输送机自动停机。
2、堆煤保护的安装位置（1）两部带式输送机转载搭接时，堆煤保护传感器在卸载滚筒前方吊挂，传感器触头水平位置应在落煤点的正上方，距下部胶带上带面最高点距离不大于500mm，且吊挂高度不高于卸载滚筒下沿，安装时要考虑到洒水装置状况，防止堆煤保护误动作。
（2）胶带与煤仓直接搭接时，分别在煤仓满仓位置及溜煤槽落煤点上方500mm处各安装一个堆煤保护传感器，两处堆煤保护传感器都必须灵敏可靠。
（3）堆煤保护控制线应自巷道顶板垂直引下，传感器触头垂直吊挂，并可靠固定，严禁随风流摆动，以免引起保护误动作。
（4）带式输送机机头安装有除铁器或其它设施，影响堆煤保护传感器安装时，应加工专用托架安装，确保传感器固定牢固。
3、堆煤保护的试验方法胶带输送机正常运行时，人为的推动堆煤保护传感器触头，使保护动作，胶带输送机延时1～3秒钟应能自动停机。

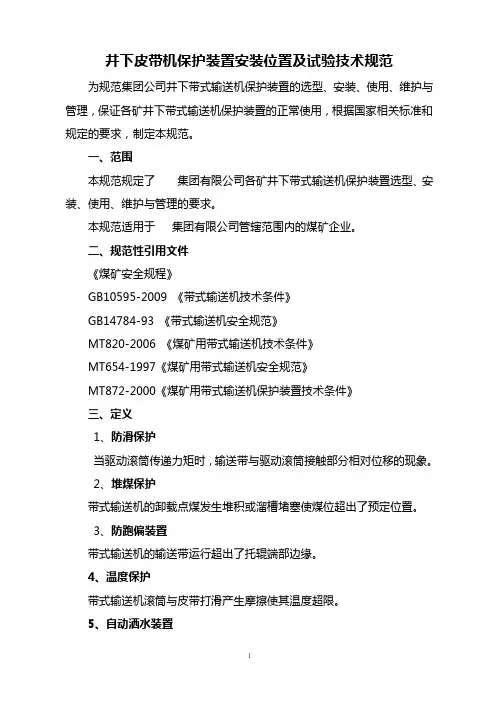

井下皮带机保护装置安装位置及试验技术规范为规范集团公司井下带式输送机保护装置的选型、安装、使用、维护与管理，保证各矿井下带式输送机保护装置的正常使用，根据国家相关标准和规定的要求，制定本规范。
一、范围本规范规定了集团有限公司各矿井下带式输送机保护装置选型、安装、使用、维护与管理的要求。
本规范适用于集团有限公司管辖范围内的煤矿企业。
二、规范性引用文件《煤矿安全规程》GB10595-2009 《带式输送机技术条件》GB14784-93 《带式输送机安全规范》MT820-2006 《煤矿用带式输送机技术条件》MT654-1997《煤矿用带式输送机安全规范》MT872-2000《煤矿用带式输送机保护装置技术条件》三、定义1、防滑保护当驱动滚筒传递力矩时，输送带与驱动滚筒接触部分相对位移的现象。
2、堆煤保护带式输送机的卸载点煤发生堆积或溜槽堵塞使煤位超出了预定位置。
3、防跑偏装置带式输送机的输送带运行超出了托辊端部边缘。
4、温度保护带式输送机滚筒与皮带打滑产生摩擦使其温度超限。
5、自动洒水装置带式输送机滚筒与皮带打滑产生摩擦使其温度升高，热量积聚，能自动洒水。
6、烟雾保护带式输送机的输送带或其他非金属材料过热或燃烧而产生的雾状气体。
7、防撕裂保护装置因外力的作用使输送带沿纵向撕开。
8、张紧力下降保护装置带式输送机张紧方式分为液压油缸张紧式、张紧小车式、重锤式张紧装置三种。
当输送带张紧力下降，输送带和驱动滚筒间产生打滑时，使输送机自动停机并报警。
9、沿线急停开关带式输送机在紧急情况下，通过人为采用急停传感器配合拉线钢丝绳或安装急停按钮实现皮带机沿线双向急停功能。
四、安全要求1、输送机应装备有跑偏、打滑、堆煤、烟雾、温度和自动洒水装置等机械电气安全保护装置。
2、在主要运输巷道内（钢丝绳芯胶带）应安设的输送机应装备具有张紧力下降保护和防撕裂保护的装置，其性能应符合相关标准的规定。
3、在机头、机尾和改向点以及其他危险点应装设防止人员和设备受到防害的保护装置和警示标志。
关于印发《井下带式输送机保护装置安装位置及试验技术规范》及《转载机用人体红外热释电感应器安装标准》的通知各矿、煤业公司、子公司：为了统一、规范集团公司各生产矿井井下带式输送机保护装置安装位置及试验技术规范和转载机用人体红外热释电感应器安装标准，按照《煤矿安全质量标准化标准》及相关规定中的相关要求，根据国家带式输送机相关标准及要求，特制定本标准。
望各单位对照该标准结合实际，严格贯彻执行。
二0一二年八月十五日附件一井下带式输送机保护装置安装位置及试验技术规范(暂行)前言为规范集团公司井下带式输送机保护装置的选型、安装、使用、维护与管理，保证各矿井下带式输送机保护装置的正常使用，根据国家相关标准和规定的要求，制定本规范。
1 范围本规范规定了大同煤矿集团有限公司各矿井下带式输送机保护装置选型、安装、使用、维护与管理的要求。
本规范适用于大同煤集团有限公司管辖范围内的煤矿企业。
2 规范性引用文件《煤矿安全规程》GB10595-2009 《带式输送机技术条件》GB14784-93 《带式输送机安全规范》MT820-2006 《煤矿用带式输送机技术条件》MT654-1997《煤矿用带式输送机安全规范》MT872-2000《煤矿用带式输送机保护装置技术条件》3 定义3.1 防滑保护当驱动滚筒传递力矩时，输送带与驱动滚筒接触部分相对位移的现象。
3.2 堆煤保护带式输送机的卸载点煤发生堆积或溜槽堵塞使煤位超出了预定位置。
3.3防跑偏装置带式输送机的输送带运行超出了托辊端部边缘。
3.4温度保护带式输送机滚筒与皮带打滑产生摩擦使其温度超限。
3.5 自动洒水装置带式输送机滚筒与皮带打滑产生摩擦使其温度升高，热量积聚，能自动洒水。
3.6 烟雾保护带式输送机的输送带或其他非金属材料过热或燃烧而产生的雾状气体。
3.7 防撕裂保护装置因外力的作用使输送带沿纵向撕开。
3.8 张紧力下降保护装置带式输送机张紧方式分为液压油缸张紧式、张紧小车式、重锤式张紧装置三种。
当输送带张紧力下降，输送带和驱动滚筒间产生打滑时，使输送机自动停机并报警。
3.9 双向急停开关带式输送机在紧急情况下，通过人为采用急停传感器配合拉线钢丝绳或安装急停按钮实现皮带机沿线双向急停功能。
4 安全要求4.1 输送机应装备有跑偏、打滑、堆煤、烟雾、温度和自动洒水装置等机械电气安全保护装置。
4.2 在主要运输巷道内（钢丝绳芯胶带）应安设的输送机应装备具有张紧力下降保护和防撕裂保护的装置，其性能应符合相关标准的规定。
4.3 在机头、机尾和改向点以及其他危险点应装设防止人员和设备受到防害的保护装置和警示标志。
4.4 输送机各零部件的表面温度不得超过150℃，机械摩擦制动时，不得出现火花。
4.5 输送机长度超过100m时，应设置沿线紧急停车装置。
4.6 输送机应运行平稳，不允许有异常的振动及声响。
在起动与运行过程中，在输送带不允许有打滑和打带现象。
负载运行时所有转动件均能灵活转动。
4.7 输送带在运行时，其边缘不得超出托辊管体和滚筒筒体的边缘。
4.8 制动装置和逆止装置工作应安全可靠。
4.9 各机电保护装置和电控装置，应反应灵敏，工作可靠。
5 安装要求：5.1打滑保护5.1.1安装要求：胶带输送机打滑保护应安装在胶带机回程带上面，固定式带式输送机安装时，应装在机头卸载滚筒与驱动滚筒之间，当两驱动滚筒距离较远时，也可安装在两驱动滚筒之间，其它地点使用的胶带，应安装在回程带距机头较近处；简易综保应设在改向滚筒侧面，打滑保护安装时，传感器应采用标准托架固定在胶带机纵梁上，严禁用铁丝或其它物品捆扎固定。
5.1.2保护特性：当输送带速度在10s内均在（50%～70%）Ve（Ve为额定带速）范围内，或输送带速度小于或等于50%时，或输送带速度大于或等于110%Ve时打滑保护应报警，同时中止带式输送机的运行，对带式输送机正常启动和停止的速度变化，打滑保护装置不应有保护动作。
5.1.3试验方法及试验周期防滑保护装置试验方法有两种：一种是电感式防滑保护装置通过转动传感器方向，胶带输送机应能自动停机；另一种是将滚轮提起使其脱离皮带表面，胶带输送机应能自动停机。
防滑保护装置试验周期：应每天在检修期间试验一次，并填写试验记录。
5.2堆煤保护5.2.1安装要求：5.2.1.1两部胶带转载搭接处，堆煤保护触头应在卸载滚筒前方吊挂，保护触头吊挂高度不得高于卸载滚筒下沿，水平位置根据现场实际调整，安装时要考虑到洒水装置状况，防止堆煤保护误动作。
5.2.1.2使用溜煤槽的胶带，堆煤保护触头可安装在卸载滚筒一侧，吊挂高度不得高于卸载滚筒下沿，水平位置距卸载滚筒外沿不大于200mm。
5.2.1.3胶带与煤仓直接搭接时，要分别在煤仓满仓位置及溜煤槽落煤点上方各安装一个堆煤保护，两处堆煤保护都必须灵敏可靠。
5.2.1.4采用矿车或其它方式转载的地点，以矿车装满或接煤设施局部满载为基准点，堆煤保护触头距基准点应在200-300mm之间。
5.2.1.5堆煤保护控制线应自巷道顶板垂直引下，传感器触头垂直吊挂，并可靠固定，严禁随风流摆动，以免引起保护误动作。
5.2.1.6胶带机头安装有除铁器或其它设施不具备条件时，应加工专用托架安装，确保传感器固定牢固。
5.2.2保护特性：堆煤保护装置在2s内连续监测到煤位超过预订值，应报警，同时，中止带式输送机运行。
对于使用靠改变偏角或动作行程来进行煤位保护的这类堆煤保护装置，其保护动作所需的作用力不大于9.8N。
5.2.3试验方法及试验周期堆煤保护试验方法：胶带输送机正常运行时，人为的推动堆煤保护传感器触头，使保护动作，以胶带输送机自动停机为正常。
堆煤保护试验周期：应每天在检修期间试验一次，并填写试验记录。
5.3跑偏保护5.3.1安装要求：带式输送机的跑偏保护应成对使用，且机头、机尾处各安装一组，当胶带机有坡度变化时，应在变坡位置处安装一组，跑偏保护应用专用托架固定在胶带机纵梁上，对胶带机上带的偏离情况进行保护。
5.3.2保护特性：1、当运行的输送带跑偏超过托辊的边缘20mm（如使用三联辊的胶带输送机超过70mm）时，跑偏保护装置应报警。
2、当运行的输送带超出托辊20mm（如使用三联辊的胶带输送机超过70mm），经延时5—15S，跑偏保护装置应可靠动作，能够中止带式输送机的运行。
3、对于使用接触式跑偏传感器之类的跑偏保护装置，其保护动作所需作用于跑偏传感器中点正向力为20—100N。
5.3.3试验方法及试验周期跑偏保护试验方法：带式输送机正常运行时，人为的推动跑偏传感器的滚动导杆，在延时5-10s后限位开关动作，以能自动停机为正常。
跑偏保护试验周期：应每天在检修期间试验一次，并填写试验记录。
5.4 温度保护5.4.1安装要求：温度传感器应安装在皮带机的主动滚筒附近，温度探头应紧贴主滚筒外壁，距皮带机的主动滚筒和皮带接触面的10-15mm处。
5.4.2保护特性：滚筒与皮带摩擦使其温度超限时，紧贴滚筒安装的检测装置（发射机）发出超温信号，接收机收到信号后，经3s延时，使执行部分动作，切断电动机供电，输送机自动停转，起到温度保护作用。
5.4.3试验方法及试验周期温度保护传感器应由使用单位每天检查一次，每3个月更换一次。
更换时，使用单位要提前到机电科领用合格的传感器，下井更换后的旧传感器应及时交由机电科试验。
5.5 超温自动洒水保护5.5.1安装要求：超温洒水保护传感器应固定在主传动滚筒瓦座上，采用红外线传感器时，传感器发射孔应正对主传动滚筒进行检测，传感器与主传动滚筒距离为10～15mm。
5.5.2保护特性：在测温点处，温度超过规定时超温洒水装置应报警，同时能启动洒水装置，喷水降温。
5.5.3试验方法及试验周期自动洒水装置试验方法：在胶带机正常运行时，人为松动易熔棒拉紧绳后，洒水装置喷头均能喷水，并且断电停机为正常。
自动洒水装置试验周期：应每天在检修期间试验一次，并填写试验记录。
5.6烟雾保护5.6.1安装要求：胶带输送机烟雾保护应安装在胶带机头驱动滚筒下风侧10～15m处的胶带机正上方，烟雾传感器应垂直吊挂，距顶板不大于300mm，当输送机为多滚筒驱动时应以靠近机头处滚筒为准。
注：皮带机的烟雾保护安装前，必须在井上试验合格后方可入井安装，严禁在井下试验，每半年全矿井下使用皮带机的单位同一交皮带队统一试验，合格后，发放。
5.6.2保护特性：连续2s内，烟雾浓度达到1.5时，烟雾保护应报警，中止带式输送机的运行，同时启动洒水装置，喷水降温。
5.6.3试验方法及试验周期烟雾传感器每天检查一次，每3月更换一次。
使用单位要提前到机电科领用合格的烟雾传感器，下井更换旧烟雾传感器交由机电科试验。
5.7防撕裂保护5.7.1安装要求：主运输胶带应在胶带落煤点下方向机头方向（胶带机为头部驱动时）10～15m位置，安装撕裂保护。
撕裂保护应安装在胶带机上下两层胶带之间，保护方式为压电式或牵引钢丝绳式的撕裂保护应加工标准托架，将撕裂保护固定在胶带机纵梁上，靠上层胶带方向。
5.7.2保护特性：运行的胶带纵向撕裂时，撕裂保护应报警，同时中止胶带输送机的运行。
5.7.3试验方法按照生产厂家提供的使用说明书的相关要求，根据防撕裂传感器种类的不同，制定出相应的试验方法。
5.8 张紧力下降保护5.8.1安装要求按照张紧力下降保护使用说明书要求，根据张紧方式的不同，要安装在正确可靠的位置。
5.8.2保护特性张紧力下降保护装置的作用是当输送带张紧力下降，输送带和驱动滚筒间产生打滑时，使输送机自动停机并报警。
5.8.3试验方法及试验周期张紧力下降保护装置试验方法：在输送机停机状态下，对液压传感器式张紧力下降保护装置，人为将拉紧装置液压站溢流阀缓慢松动，当压力低于规定值时，以故障显示盘低压故障指示灯亮为正常。
对行程开关式张紧力下降保护装置，人为触动开关，应以故障指示灯亮则为正常。
张紧力下降保护装置试验周期：应每天在检修期间试验一次，并填写试验记录。
5.9 双向急停开关5.9.1安装要求输送机巷道内每隔100m要安装一个紧停开关，在装载点、人行过桥处、机头、机尾均应设有紧停开关，开关信号要接入带式输送机控制系统。
5.9.2保护特性双向急停开关在任何一边的拉线上施加40-200N的力时，双向急停开关能中止带式输送机的运行，并能自锁和复位。
5.9.3试验方法及试验周期急停拉线开关的试验方法是在胶带输送机正常运行时，人为拉紧钢丝绳后，胶带输送机能够停止运行，并且闭锁胶带输送机开关为正常。
急停拉线开关的试验周期：急停拉线开关应每天在检修期间试验一次，并填写试验记录。
6 试验制度6.1 试验前试验人员必须与输送机集控室司机、前后部输送机司机及本输送机的各装载点司机联系确认无误后，方可进行试验。
