导线防舞动相间间隔棒铰链式联结金具的研制

论一种可调节防舞动间隔棒的研制摘要：输电线路分裂导线用间隔棒的主要用途是限制子导线之间的相对运动及在正常运行情况下保持分裂导线的几何形状，现有的大多数间隔棒在调节上都会出现盲区，研制的可调节防舞动间隔棒，能够在安装时根据实际需求进行局部调节。

关键词：可调节；防舞动；间隔棒引言输电线路分裂导线用间隔棒的主要用途是限制子导线之间的相对运动及在正常运行情况下保持分裂导线的几何形状，按间隔棒的工作特性大体可分为两类，即阻尼型间隔棒及非阻尼型间隔棒。

现有的大多数间隔棒在调节上都会出现盲区，当需要对导线的相间间距进行微调时，大多数的间隔棒都无法进行相对位置的调节，在线路运行中易出现间隔棒歪斜、拉弓等现象，间隔棒起到防舞动的效果同时，也对线路的安全运行造成威胁。

1.研究内容研制的一种可调节防舞动间隔棒，需要可以解决上大多数的间隔棒都无法进行相对位置的调节，从而影响工人的施工，从而导致工期被延长的问题。

一种可调节防舞动间隔棒，包括间隔棒本体，间隔棒本体的内部固定安装有固定杆，固定杆的外部活动套接有套接环块，套接环块的底部固定安装有伸缩套杆，伸缩套杆的外部活动套接有防舞动弹簧，伸缩套杆的底部活动安装有活动底座，活动底座的底部固定安装有固定中心块，间隔棒本体的内部活动安装有套接管，套接管的内部活动套接有限位内环。

通过旋转安装的调节螺母可以调节螺纹连接杆伸出的长度，以便于工作人员对较远距离和较近距离的电线进行安装，来实现子导线相间间距的调整，通过套接管的两端贯穿间隔棒本体的延伸杆可以很方便的适应和弥补导线弧垂安装的误差，以便于工作人员进行调节。

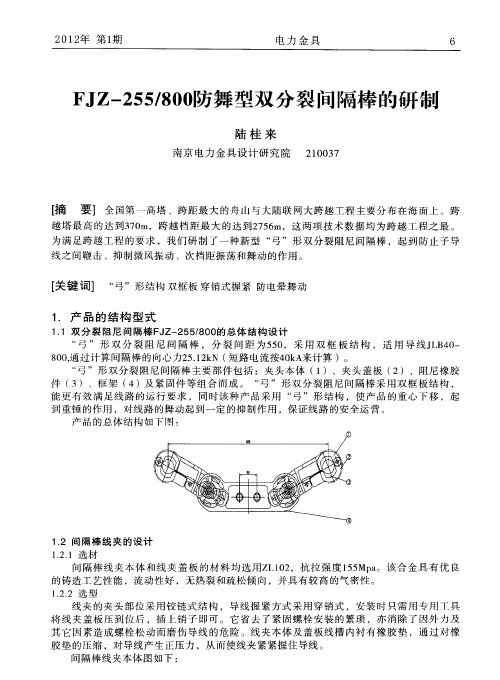

2.可调节防舞间隔棒的设计可调节防舞动间隔棒，包括1、间隔棒本体；2、固定杆；3、套接环块；4、伸缩套杆；5、防舞动弹簧；6、活动底座；7、固定中心块；8、套接管；9、延伸杆；10、限位内环；11、调节螺母；12、螺纹连接杆；13、固定螺母；14、固定安装框；15、限位杆；16、调节弹簧；17、活动安装框；18、连接臂；19、固定夹头；20、安装槽；21、活动螺栓；22、套接螺母；23、固定防滑夹块；24、活动夹头；25、活动防滑夹块。

专利名称：一种相间间隔棒用可调式连接金具专利类型：实用新型专利
发明人：朱宽军,孙娜,刘臻
申请号：CN200920222797.4
申请日：20090924
公开号：CN201498949U
公开日：
20100602
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种架空输电线路用连接金具，尤其涉及一种相间间隔棒用可调式连接金具。

该连接金具包括球头连接杆、调整板、球头、两个球碗和两个联板，所述调整板和球头分别连接在绝缘子的两端，所述调整板与球头连接杆上均设有定位孔，通过螺栓穿过定位孔后将二者固紧，所述球头连接杆和球头分别通过一球碗与一联板固连。

该连接金具的结构简单、安装拆卸方便、经济性能好、通用性强，具有结构稳定性好、防电晕效果好和适用范围广泛等特点。

申请人：中国电力科学研究院
地址：100192 北京市海淀区清河小营东路15号
国籍：CN
代理机构：北京安博达知识产权代理有限公司
代理人：徐国文
更多信息请下载全文后查看。

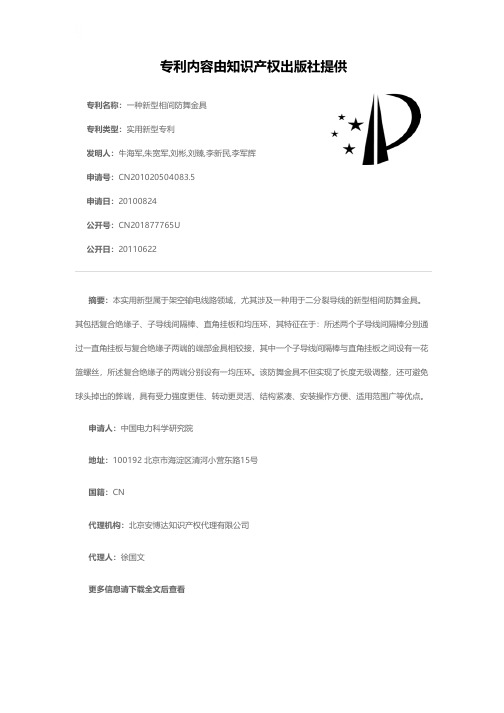

专利名称：一种新型相间防舞金具
专利类型：实用新型专利
发明人：牛海军,朱宽军,刘彬,刘臻,李新民,李军辉申请号：CN201020504083.5
申请日：20100824
公开号：CN201877765U
公开日：
20110622
专利内容由知识产权出版社提供
摘要：本实用新型属于架空输电线路领域，尤其涉及一种用于二分裂导线的新型相间防舞金具。

其包括复合绝缘子、子导线间隔棒、直角挂板和均压环，其特征在于：所述两个子导线间隔棒分别通过一直角挂板与复合绝缘子两端的端部金具相铰接，其中一个子导线间隔棒与直角挂板之间设有一花篮螺丝，所述复合绝缘子的两端分别设有一均压环。

该防舞金具不但实现了长度无级调整，还可避免球头掉出的弊端，具有受力强度更佳、转动更灵活、结构紧凑、安装操作方便、适用范围广等优点。

申请人：中国电力科学研究院
地址：100192 北京市海淀区清河小营东路15号
国籍：CN
代理机构：北京安博达知识产权代理有限公司
代理人：徐国文
更多信息请下载全文后查看。

一种防止架空输电线路舞动的通用联结金具研究郭雷岗; 董雪峰; 甄荣【期刊名称】《《河南科技》》【年(卷),期】2019(000)022【总页数】3页(P31-33)【关键词】输电线路; 联结金具; 通用便携; 运行安全【作者】郭雷岗; 董雪峰; 甄荣【作者单位】郑州电力高等专科学校河南郑州 450000; 国网数通(北京)科技有限公司北京 100054【正文语种】中文【中图分类】TM726.3我国是架空输电线路舞动灾害最严重的国家之一，各种不同电压等级的线路都会发生舞动事故。

近年来，随着电网规模不断扩大和多种灾害气候的影响，架空输电线路舞动灾害的频率和强度显著增加。

尤其是年后，几乎每年都会发生严重的线路舞动事故。

线路舞动事故不仅会造成输电线路电气故障，还会造成螺栓松动、脱落、线路配件损坏、线路损坏和杆塔材料损坏等严重的机械事故。

随着配电线路的快速发展，电力配件的改革迫在眉睫，用新配件取代传统配件势在必行。

根据国家电网公司配电网工程10kV配电变压器典型设计分部的要求，为实施配电网标准化建设，要坚持“安全可靠、自主创新、先进适用、统一标准、覆盖面广、提高效率”的方针［1］。

为此，国网数通（北京）科技有限公司正准备研发新的系列产品，以满足电网线路的发展需求。

新产品的研发采用新的扭矩压接技术，保持压接力不变，不损伤电线，不降低电线的性能和使用寿命，使施工简单、快捷、更加标准化，使整个平台面积更加均匀，施工工艺规范，施工速度快，施工质量大大提高。

电力配件是连接和组合电力系统中各种设备、传递机械和电气负载的金属配件，在输变电工程中发挥着重要作用。

产品质量不仅关系到电网的安全运行，也关系到人身和财产安全。

1 缆线舞动机理及危害经过长期研究和总结，现在各国相关研究者都认为导线舞动本质上是一种由不稳定空气动力引起的现象，空气动力是非线性的。

这种现象是输电线路在雨雪等特殊环境条件下形成不对称结冰，然后又由于导线附近强风作用形成的空气动力的激励作用，最后致使导线形成一种较低频率（0.1～3Hz），较大振幅（10m）的振动［2］。
