四种光纤接口介绍常见的光纤接口类型有ST、SC、FC、LC,下面讲解如何区分他们。
1.ST卡接式圆形光纤接口ST头是在现场见的最多的光纤接口,我们可以这么形容它的:圆的,可以转半圈卡住的光纤接口。
这种接口优点是易于固定,缺点是容易折断,而且连接时稍稍费些力气。
2.SC卡接式方型光纤接口SC连接口是直接插拔的,使用很方便,缺点是没有固定端,很容易掉出来。
3.FC圆形带螺纹光纤接口FC接口是见过非常多,线路保护装置跟通讯柜连接时多用此类型光纤连接头。
这种接口有一个螺帽可以拧到连接器上,优点是牢靠、防灰尘,缺点是安装时间长。
4.LC光纤接口LC型连接器是著名Bell(贝尔)研究所研究开发出来的,采用操作方便的模块化插孔(RJ)闩锁机理制成。
其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半。
这样可以提高光纤配线架中光纤连接器的密度。
这种光纤接口在某些友方厂家中应用较多。
5.四种接口优缺点及应用范围以上四种光纤接口中,SC和LC为插拔式,方便。
FC和ST是螺旋式,牢固。
其中SC接口是标准方型接口,采用工程塑料,具有耐高温,不容易氧化的优点,而且价格低廉,插拔操作方便,介入损耗波动小,抗压强度较高,安装密度高,传输设备侧使用较多。
ST接口常用于光纤配线架,外壳呈圆形,紧固方式为螺丝扣,插入后旋转半周有一卡口固定,缺点是容易折断。
ODF侧光接口一般用FC接口,FC 是金属接口,但ODF不会有高温问题,同时金属接口的可插拔次数比塑料要多。
LC口主要是用来连接SFP/SFF模块的连接器,它采用操作方便的模块化插孔闩锁机理(类似RJ45网口)制成,多用于交换机。
这四种光纤接口会出现不一样的组合,形成不同类型的光纤,比如ST-LC光纤,代表一头是ST口,一头是LC口。

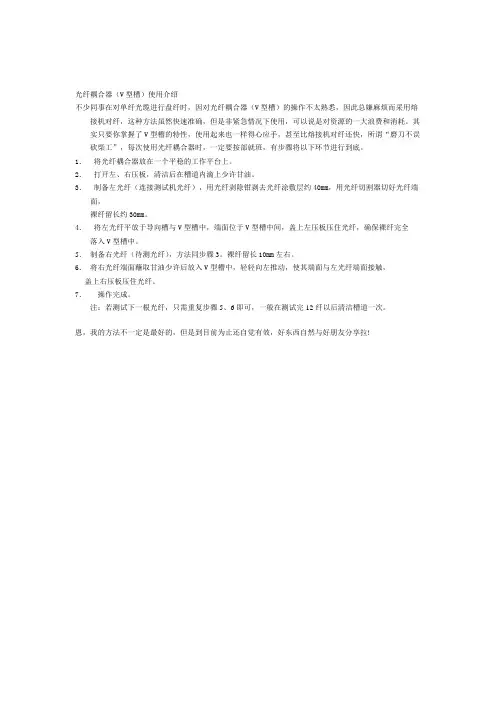

光纤耦合器(V型槽)使用介绍
不少同事在对单纤光缆进行盘纤时,因对光纤耦合器(V型槽)的操作不太熟悉,因此总嫌麻烦而采用熔接机对纤,这种方法虽然快速准确,但是非紧急情况下使用,可以说是对资源的一大浪费和消耗。
其实只要你掌握了V型槽的特性,使用起来也一样得心应手,甚至比熔接机对纤还快,所谓“磨刀不误砍柴工”,每次使用光纤耦合器时,一定要按部就班,有步骤将以下环节进行到底。
1.将光纤耦合器放在一个平稳的工作平台上。
2.打开左、右压板,清洁后在槽道内滴上少许甘油。
3.制备左光纤(连接测试机光纤),用光纤剥除钳剥去光纤涂敷层约40mm,用光纤切割器切好光纤端面,
裸纤留长约30mm。
4.将左光纤平放于导向槽与V型槽中,端面位于V型槽中间,盖上左压板压住光纤,确保裸纤完全落入V型槽中。
5.制备右光纤(待测光纤),方法同步骤3。
裸纤留长10mm左右。
6.将右光纤端面蘸取甘油少许后放入V型槽中,轻轻向左推动,使其端面与左光纤端面接触,盖上右压板压住光纤。
7.操作完成。
注:若测试下一根光纤,只需重复步骤5、6即可,一般在测试完12纤以后清洁槽道一次。
恩,我的方法不一定是最好的,但是到目前为止还自觉有效,好东西自然与好朋友分享拉!。
光纤槽道安装...
1.成都水碾河电信局槽道示意图
图1 俯视图
图1为光纤槽道俯视图,图中上下两列槽道下方为机柜,两列机柜相隔1220mm,同一列中每两台机柜下纤口相距685mm。
图2 正视图
图2为机柜正面视图,槽道用螺杆支撑,由于机柜为下走线,上方无走线架,螺杆直接固定在机柜上端支撑槽道。
2.厦门县后分局光纤槽道示意图
图3 俯视图
图3为俯视图,图中走线架(爬架)下方为机柜,每列机柜相距1600mm,下纤口相隔距离根据下方机柜需要可任意调节。
图4 正视图(图3中A-A向)
由于此机房楼层很低,左侧直列主槽道如果固定在走线架上方就会被走线架上方房梁挡住,因此左侧直列主槽道悬挂在房梁下方,由槽道三通连接到横列槽道时,槽道上升到横列走线架上方。
直列、横列钢材走线架(爬架)下方都为机柜。
3.舟山岱山分局光纤槽道示意图
图5 第一处槽道俯视图
图6 第二处槽道俯视图
图5与图6为在同一机房,图5、6中主走线架(主爬架)相连,列走线架(列爬架)平行,每列机柜相距1300mm。
图7 安装剖视图
图8 走线架示意图
图7、8中铝型材为机柜上方走线架,铝型材为双层,槽道悬挂在两层铝型材走线架中间。
光纤配电架的规格一、引言光纤配电架作为通信网络中的重要组成部分,主要用于光纤跳线的配线和管理。
随着数据通信需求的增长,高带宽、大容量、高速率的传输需求对光纤配电架的规格提出了更高要求。
本篇文章将对光纤配电架的规格进行深入探讨,旨在帮助读者全面了解其技术规格和特性。
二、架体尺寸光纤配电架的架体尺寸通常以宽度和深度表示,一般为450mm和1000mm 或480mm和1000mm。
高度则根据实际需求进行调整,常见的有2U、4U、6U 等。
此外,光纤配电架的尺寸应符合国际标准,以确保与其他设备的兼容性。
三、承重能力光纤配电架的承重能力是其关键规格之一,决定了可容纳的光纤跳线数量和设备的数量。
根据不同需求,光纤配电架的承重能力在50-300kg之间。
优质的配电架应具备足够的承重能力,同时保持结构的稳定性,防止在插拔跳线时出现晃动或倾斜。
四、光纤槽道配置光纤槽道是光纤配电架的核心部分,用于容纳光纤跳线。
光纤槽道通常采用垂直或水平布局,根据实际应用需求选择合适的配置。
光纤槽道数量及每个槽道的光纤容纳量取决于光纤配电架的规格。
常见的光纤槽道配置有单排垂直槽道、双排垂直槽道、多层水平槽道等。
光纤槽道的设计应考虑空间利用率、维护便利性以及跳线的弯曲半径等因素。
五、接口类型光纤配电架的接口类型包括光缆连接器接口和跳线接口。
光缆连接器接口主要有LC、SC、FC等类型,以满足不同应用需求。
跳线接口则应与连接器接口相匹配,以确保顺利插拔和传输性能。
此外,光纤配电架还配备有终端面板或尾纤盒等配件,以实现灵活的光纤管理和跳线连接。
这些接口应具备良好的电气性能和机械性能,以满足高带宽、低损耗的需求。
六、总结光纤配电架作为通信网络中的重要组成部分,其规格对网络性能和应用至关重要。
本文从架体尺寸、承重能力、光纤槽道配置、接口类型等方面对光纤配电架的规格进行了深入探讨。
在实际应用中,根据网络规模、传输需求以及空间限制等因素选择合适的光纤配电架规格,有助于提高网络的性能和可靠性。
