通信机房内光尾纤与跳纤的管理

规范综合布线光纤跳线管理综合布线是现代化办公环境中的重要组成部分，它提供了数据和通信设备之间的连接，其中光纤跳线作为综合布线系统中的重要组成部分，起着连接主干光缆和终端设备的作用。

为了确保综合布线光纤跳线的高效运行和管理，以下是一些规范的建议和指导。

一、光纤跳线的选择和安装1. 光纤跳线的类型选择应根据实际需求和网络环境来确定，常见的有单模光纤跳线和多模光纤跳线。

根据跳线的长度和连接设备的类型选择合适的光纤跳线。

2. 在安装光纤跳线之前，应检查跳线的外观是否完好，光纤连接头是否干净，无划伤或污渍。

确保跳线的质量和可靠性。

3. 光纤跳线的安装应避免过度弯曲、拉力过大或扭曲。

跳线应保持自然弯曲半径，避免对光纤造成损坏。

二、光纤跳线的标识和标签1. 为了方便管理和维护，每根光纤跳线都应有明确的标识和标签。

可以使用颜色编码、数字或字母标记等方式进行标识。

2. 标签应清晰可见，耐久不褪色。

可以使用专用标签纸或标签套管进行标识，确保标识的可读性和持久性。

3. 标签上应包含光纤跳线的起始和终止设备名称、端口号、长度等信息，以便于日后的管理和维护。

三、光纤跳线的布置和管理1. 光纤跳线应按照规范的路径进行布置，避免与其他电缆或设备发生干扰。

跳线不应过长，以减少信号衰减和传输延迟。

2. 光纤跳线的布置应避免过度弯曲、交叉或交错。

跳线应保持整齐、有序，并与其他布线设备分开。

3. 光纤跳线的管理应定期检查和维护，确保连接头的干净和光纤的完整性。

如发现损坏或故障，应及时更换或修复。

四、光纤跳线的保护和防护1. 光纤跳线应避免长时间暴露在阳光直射下，以防止光纤老化和损坏。

跳线应安装在防尘、防水和防火的设备或管道中。

2. 光纤跳线的连接头应保持干净，避免灰尘和污垢的积累。

可以使用专用的光纤清洁工具进行清洁，保持光纤的传输性能。

3. 光纤跳线的连接头应避免频繁拆卸和连接，以减少光纤连接头的磨损和损坏。

综合布线光纤跳线的规范管理对于保障网络通信的稳定性和可靠性至关重要。

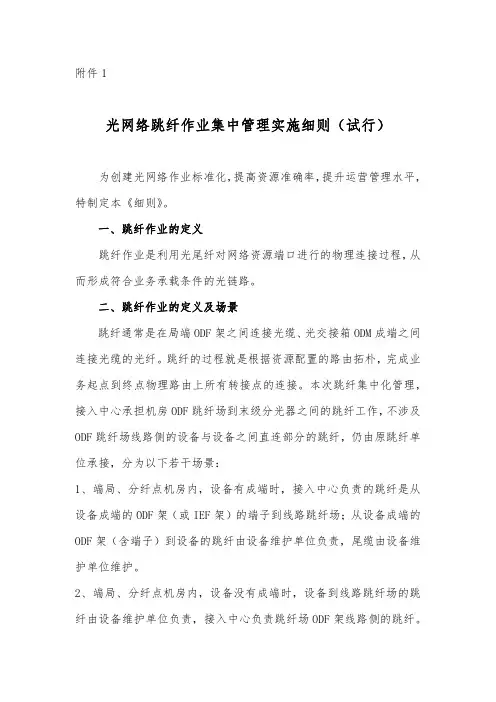

附件1光网络跳纤作业集中管理实施细则（试行）为创建光网络作业标准化，提高资源准确率，提升运营管理水平，特制定本《细则》。

一、跳纤作业的定义跳纤作业是利用光尾纤对网络资源端口进行的物理连接过程，从而形成符合业务承载条件的光链路。

二、跳纤作业的定义及场景跳纤通常是在局端ODF架之间连接光缆、光交接箱ODM成端之间连接光缆的光纤。

跳纤的过程就是根据资源配置的路由拓朴，完成业务起点到终点物理路由上所有转接点的连接。

本次跳纤集中化管理，接入中心承担机房ODF跳纤场到末级分光器之间的跳纤工作，不涉及ODF跳纤场线路侧的设备与设备之间直连部分的跳纤，仍由原跳纤单位承接，分为以下若干场景：1、端局、分纤点机房内，设备有成端时，接入中心负责的跳纤是从设备成端的ODF架（或IEF架）的端子到线路跳纤场；从设备成端的ODF架（含端子）到设备的跳纤由设备维护单位负责，尾缆由设备维护单位维护。

2、端局、分纤点机房内，设备没有成端时，设备到线路跳纤场的跳纤由设备维护单位负责，接入中心负责跳纤场ODF架线路侧的跳纤。

3、光交接箱中，接入中心完成主干与配线光缆之间连接的跳纤、一二级分光器的跳纤；FTTH一级分光模式下，一级分光器到配线光缆的跳纤由装维人员负责。

4、分光分纤箱中，二级分光模式下，接入中心完成配线光缆与二级分光器的跳纤，二级分光器到客户端的跳纤由装维人员负责。

5、IDC机房中的跳纤，接入中心跳纤只跳到外缆到该机房线路侧ODF 架的端子上，机房内跳纤根据客户要求，现阶段由机房值班人员现场配合，接入中心跳纤人员完成，从IDC机房安全管理规范考虑，今后IDC机房内跳纤被逐步过渡到机房管理单位负责。

6、长途机房中的跳纤，接入中心跳纤只跳到外缆到该机房线路侧ODF 架的端子上，即长途机房内部的跳纤由机房值守人员负责。

二、涉及的跳纤：1、客户响应部分：目前从IOM系统发起的涉及用户业务放装关联的跳纤，包括分光器零星增补、ONU设备安装、数字电路、光纤宽带、电子政务网、租用裸光纤等。

规范综合布线光纤跳线管理综合布线是指在建筑物内或机房内进行的网络布线工作，包括电缆布线和光纤布线。

在综合布线中，光纤跳线是连接终端设备与光纤主干线之间的重要组成部分。

为了确保综合布线光纤跳线的管理规范，提高网络传输质量和稳定性，以下是一些标准格式的文本，详细介绍了规范综合布线光纤跳线管理的要求和措施。

一、光纤跳线的选择和安装要求1. 光纤跳线的选择- 光纤跳线应符合国家标准或行业标准的要求，确保其质量和可靠性。

- 根据实际需求选择适当的光纤跳线类型，如单模光纤跳线或多模光纤跳线。

- 考虑到未来的扩展需求，光纤跳线的长度应留有一定的余量。

2. 光纤跳线的安装要求- 光纤跳线的安装应由专业人员进行，确保安装质量。

- 在安装过程中，应注意保护光纤的端面，避免划伤和污染。

- 光纤跳线应避免与电源线、强电线路等干扰源靠近，以减少干扰和信号衰减。

二、光纤跳线的管理措施1. 光纤跳线的标识和记录- 每根光纤跳线应进行标识，包括跳线编号、起始端和目标端设备的名称和端口号等信息。

- 所有光纤跳线的信息应进行记录，并建立光纤跳线管理台账，方便维护和管理。

2. 光纤跳线的保护和维护- 光纤跳线应放置在光纤管理盒或光纤配线架中，避免外力损伤和弯曲过大。

- 定期检查光纤跳线的连接状态，确保连接可靠，如发现松动或损坏应及时修复或更换。

- 清洁光纤跳线的连接端面，避免灰尘和污染影响信号传输质量。

3. 光纤跳线的布线和维护管理- 光纤跳线的布线应遵循合理的路径规划，避免与其他线缆交叉或绕弯过小。

- 光纤跳线的长度应根据实际需求进行合理设计，避免过长或过短。

- 定期检查光纤跳线的布线状态，确保布线整齐、有序，避免混乱和杂乱。

4. 光纤跳线的备份和冗余- 对于关键设备和重要链路，应进行光纤跳线的备份，确保在一根光纤跳线发生故障时能够快速切换到备份光纤跳线。

- 备份光纤跳线应与主光纤跳线保持一定的物理距离，避免共同受到外力损伤。

三、光纤跳线的故障排除和维修1. 光纤跳线的故障排除- 在光纤跳线出现故障时，应先检查光纤跳线的连接状态和端面的清洁情况。

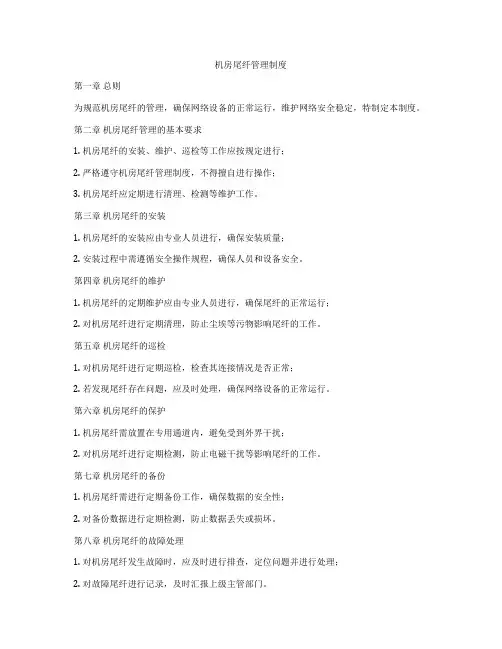

机房尾纤管理制度第一章总则为规范机房尾纤的管理，确保网络设备的正常运行，维护网络安全稳定，特制定本制度。

第二章机房尾纤管理的基本要求1. 机房尾纤的安装、维护、巡检等工作应按规定进行；2. 严格遵守机房尾纤管理制度，不得擅自进行操作；3. 机房尾纤应定期进行清理、检测等维护工作。

第三章机房尾纤的安装1. 机房尾纤的安装应由专业人员进行，确保安装质量；2. 安装过程中需遵循安全操作规程，确保人员和设备安全。

第四章机房尾纤的维护1. 机房尾纤的定期维护应由专业人员进行，确保尾纤的正常运行；2. 对机房尾纤进行定期清理，防止尘埃等污物影响尾纤的工作。

第五章机房尾纤的巡检1. 对机房尾纤进行定期巡检，检查其连接情况是否正常；2. 若发现尾纤存在问题，应及时处理，确保网络设备的正常运行。

第六章机房尾纤的保护1. 机房尾纤需放置在专用通道内，避免受到外界干扰；2. 对机房尾纤进行定期检测，防止电磁干扰等影响尾纤的工作。

第七章机房尾纤的备份1. 机房尾纤需进行定期备份工作，确保数据的安全性；2. 对备份数据进行定期检测，防止数据丢失或损坏。

第八章机房尾纤的故障处理1. 对机房尾纤发生故障时，应及时进行排查，定位问题并进行处理；2. 对故障尾纤进行记录，及时汇报上级主管部门。

第九章机房尾纤的迁移1. 对机房尾纤进行迁移时，需制定详细的迁移方案；2. 迁移过程需由专业人员进行操作，确保尾纤迁移的顺利进行。

第十章机房尾纤的报废1. 机房尾纤报废时，需进行安全处理，确保环境的清洁；2. 对报废尾纤进行记录，按规定报废处理。

第十一章附则本制度自颁布之日起施行，违反本制度规定的，将受到相应的处罚。

以上为机房尾纤管理制度的内容，希望各相关人员严格遵守，共同维护网络设备的正常运行和网络安全稳定。

机房跳纤实施方案一、概述。

机房跳纤是指在机房内部进行设备之间的连接，主要用于连接设备之间的信号传输。

在机房布线中，跳线的连接质量直接影响到整个网络的稳定性和可靠性。

因此，为了保证机房内部设备的正常运行，需要制定一套科学合理的机房跳纤实施方案。

二、实施方案。

1. 环境准备。

在进行机房跳纤前，需要对机房环境进行准备。

首先要确保机房内部的温度、湿度等环境指标符合设备的要求，保持机房通风良好，避免灰尘积聚。

同时，要对机房内的设备进行清洁和检查，确保设备的正常运行。

2. 跳线规划。

在进行跳线连接前，需要进行跳线规划，确定每个设备之间的连接关系和距离。

根据设备的布局和距离，选择合适长度的跳线，并对跳线进行编号和标识，方便后期管理和维护。

3. 跳线连接。

在进行跳线连接时，需要严格按照规划进行连接，确保连接的正确性和稳定性。

在连接过程中，要注意保持跳线的整洁和有序，避免出现交叉和混乱的情况。

同时，要注意跳线的固定和保护，避免因外力拉扯导致跳线断裂或松动。

4. 跳线测试。

在进行跳线连接后，需要对跳线进行测试，确保连接的质量和稳定性。

可以通过光纤测试仪等设备对跳线进行测试，检测跳线的传输性能和质量，及时发现并解决问题。

5. 跳线管理。

在跳线连接完成后，需要对跳线进行管理和维护。

要建立跳线管理台账，记录跳线的使用情况和维护情况，定期对跳线进行检查和清理，确保跳线的正常运行。

三、总结。

机房跳纤实施方案是机房布线中的重要环节，直接关系到整个网络的稳定性和可靠性。

通过科学合理的跳线规划和连接，可以提高机房设备的运行效率，减少故障发生的可能性，保障网络的正常运行。

因此，在进行机房跳纤时，需要严格按照实施方案进行操作，并加强对跳线的管理和维护，确保机房跳纤的质量和稳定性。

规范综合布线光纤跳线管理综合布线光纤跳线是一种用于数据传输的重要设备，它在现代通信网络中起着至关重要的作用。

为了确保综合布线光纤跳线的有效管理和维护，以下是一份详细的标准格式文本，包括光纤跳线的规范安装、标签标识、保护措施以及定期检查等方面的要求。

一、规范安装1. 安装位置：光纤跳线应安装在专用的光纤配线架或者光纤配线箱内，确保跳线的安全性和可靠性。

2. 距离限制：光纤跳线的长度应根据具体需求进行合理规划，避免过长或者过短的跳线造成信号衰减或者连接不稳定的问题。

3. 弯曲半径：在安装过程中，应避免光纤跳线浮现过大的弯曲，保持适当的弯曲半径，以减少光纤的损坏和信号损失。

4. 固定方式：光纤跳线应采用专用的固定夹具或者固定装置进行安装，确保跳线坚固可靠，避免松动或者断裂。

二、标签标识1. 标签内容：每根光纤跳线应配备清晰可见的标签，标明光缆的编号、光纤类型、长度、安装日期等信息，便于管理和维护。

2. 标识位置：标签应粘贴在光纤跳线两端的连接头或者配线架上，确保易于识别和查找。

3. 标识方式：可采用贴纸、标签贴或者打印等方式进行标识，确保标签清晰、耐用，不易退色或者损坏。

三、保护措施1. 环境保护：光纤跳线应安装在干燥、通风、无尘、无腐蚀性气体和化学物质的环境中，避免光纤受潮、受热或者受损。

2. 防护罩：对于易受外力影响的光纤跳线，应配备专用的防护罩或者护套，以防止物理损坏和外界干扰。

3. 温度控制：光纤跳线所处的环境温度应在指定范围内，避免过高或者过低的温度对光纤的性能和稳定性产生不利影响。

四、定期检查1. 外观检查：定期检查光纤跳线的外观，包括连接头、标识、固定装置等是否完好无损，如有损坏应及时更换或者修复。

2. 清洁维护：定期清洁光纤跳线及其连接头，避免灰尘、油污等杂质对光纤的影响，保持光纤的清洁和传输性能。

3. 测试验证：定期使用专业的光纤测试仪器对光纤跳线进行测试，验证其连接性能和传输质量，确保其正常工作。

机房跳纤整理项目计划书机房跳纤整理项目组项目负责人（经理）:项目编号：2015—预算部门：客户维护部时间：2014-09-26一、项目背景近些年随着光缆网络的大力建设,机房内光纤的芯数也越来越多,光纤的使用量大幅增长。

目前新疆广电各个分前端机房普遍存在原有光缆在改变传输路由后或停用该业务的光纤后本应废除的光跳纤仍在ODF架及跳纤盘纤区缠绕，凌乱不堪.对新业务的开通带来了很大的操作困难，后期的维护排障工作在操作上更困难、更复杂，不但降低了工作效率，而且延长了故障排查时间，且影响机房的环境美观.二、项目需求及目标拆除分前端机房内无用的光跳纤,规整原有正在使用的光跳纤，使其方便开通业务及维护操作，减少排障时间，美化机房环境. 三、项目方案鉴于各个分前端直播环路保护的网络现状、光纤使用量的大小、拆除跳纤的难易程度，考虑到各个分前端信号安全传输，拆除工作应优先考虑从所处边缘地段、覆盖户数较少、接入方式单一、主干环路业务较少的小型二级站开始展开.对于第一个需要做整理的分前端机房在施工时间上应安排较长，实施完成后对实施经验进行总结，然后再对计划中的各个分前端机房分别进行施工整理。

实施期间施工人员应严格按照《新疆广电机房线缆布放规范（试用版）》中的要求进行。

本项目中需要对乌鲁木齐市区16个分前端机房的光跳纤进行整理。

依次分别是:西山、东山区、开发区、长沙路、苏州路、七道湾、南湖、农机厂、东后街、南门、胜利路、广电局黄河路、西八家户、仓房沟、北门机房。

具体工作实施时细化为各个分前端详细操作方案，主要为拆除和规整光纤跳纤的施工工作，并制定相应的工作流程。

施工完成后经总工办、客户维护部、机房维护部、乌市分公司工程部统一验收后移交机房维护部。

四、项目预算该项目投资资金主要为人员施工费用，首先需确定拆纤与整理跳纤的劳务费标准.按目前每人每天300元劳务费来计算,每个机房平均拆纤量约为300根,整理光纤量约为200根计算如下：按上表可得出平均每个机房每个施工人员所得薪酬约为5000元，施工时最少为2名施工人员，由此可得出平均每个机房施工所产生的劳务费约为10000元。

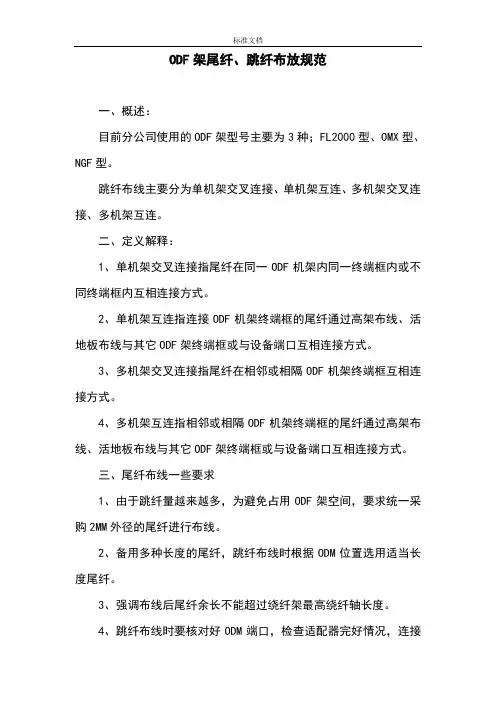

ODF架尾纤、跳纤布放规范一、概述：目前分公司使用的ODF架型号主要为3种；FL2000型、OMX型、NGF型。

跳纤布线主要分为单机架交叉连接、单机架互连、多机架交叉连接、多机架互连。

二、定义解释：1、单机架交叉连接指尾纤在同一ODF机架内同一终端框内或不同终端框内互相连接方式。

2、单机架互连指连接ODF机架终端框的尾纤通过高架布线、活地板布线与其它ODF架终端框或与设备端口互相连接方式。

3、多机架交叉连接指尾纤在相邻或相隔ODF机架终端框互相连接方式。

4、多机架互连指相邻或相隔ODF机架终端框的尾纤通过高架布线、活地板布线与其它ODF架终端框或与设备端口互相连接方式。

三、尾纤布线一些要求1、由于跳纤量越来越多，为避免占用ODF架空间，要求统一采购2MM外径的尾纤进行布线。

2、备用多种长度的尾纤，跳纤布线时根据ODM位置选用适当长度尾纤。

3、强调布线后尾纤余长不能超过绕纤架最高绕纤轴长度。

4、跳纤布线时要核对好ODM端口，检查适配器完好情况，连接时适配器两边法兰头要注意卡好及旋紧。

5、跳纤布线时注意眼晴不能直对着适配器端口，避免纤芯内有光损伤眼睛。

四、布线方式：1、正确布线方式：2、不正确布线方式：以下布线方式严格禁止。

五、跳纤布线的主要原则：不管哪种连接方式的跳纤布线其主要原则是所有尾纤布线时都需经过绕纤架。

六、布线规范要求：分交叉连接和互连连接。

互连连接分为高架走线互连、活地板走线互连，目前我司主要采用高架走线互连，活地板走线互连下面以OMX架为例；另单机架互连及多机架互连布线方式是一样的。

（一）单机架交叉连接：1、FL2000型单机架交叉连接布线规范：尾纤长度适用长度5米－10米，7米适中。

2、OMX型单机架交叉连接布线规范：分为ODM在同侧及不同侧两种布线，尾纤长度适用长度5米－10米，7米适中。

3、NGF型单机架交叉连接布线规范：分为ODM在同侧及不同侧两种布线方式，尾纤长度适用长度5米－10米，7米适中。

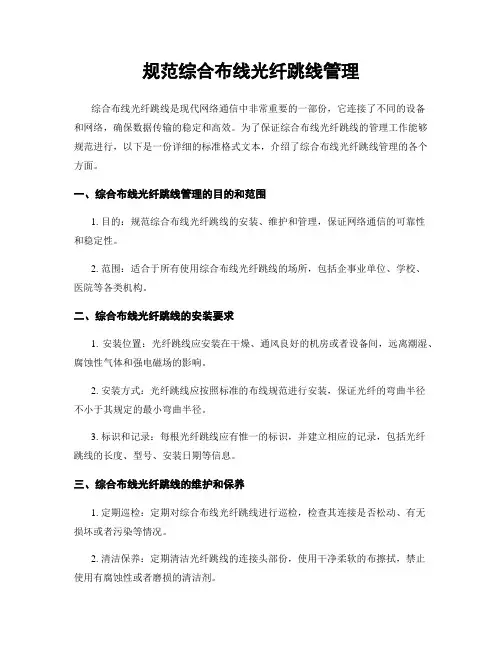

规范综合布线光纤跳线管理综合布线光纤跳线是现代网络通信中非常重要的一部份，它连接了不同的设备和网络，确保数据传输的稳定和高效。

为了保证综合布线光纤跳线的管理工作能够规范进行，以下是一份详细的标准格式文本，介绍了综合布线光纤跳线管理的各个方面。

一、综合布线光纤跳线管理的目的和范围1. 目的：规范综合布线光纤跳线的安装、维护和管理，保证网络通信的可靠性和稳定性。

2. 范围：适合于所有使用综合布线光纤跳线的场所，包括企事业单位、学校、医院等各类机构。

二、综合布线光纤跳线的安装要求1. 安装位置：光纤跳线应安装在干燥、通风良好的机房或者设备间，远离潮湿、腐蚀性气体和强电磁场的影响。

2. 安装方式：光纤跳线应按照标准的布线规范进行安装，保证光纤的弯曲半径不小于其规定的最小弯曲半径。

3. 标识和记录：每根光纤跳线应有惟一的标识，并建立相应的记录，包括光纤跳线的长度、型号、安装日期等信息。

三、综合布线光纤跳线的维护和保养1. 定期巡检：定期对综合布线光纤跳线进行巡检，检查其连接是否松动、有无损坏或者污染等情况。

2. 清洁保养：定期清洁光纤跳线的连接头部份，使用干净柔软的布擦拭，禁止使用有腐蚀性或者磨损的清洁剂。

3. 防护措施：在光纤跳线的连接部份使用保护套或者护套，防止外界物质的侵入和损坏。

四、综合布线光纤跳线的管理1. 管理责任：明确综合布线光纤跳线的管理责任人，负责光纤跳线的日常管理、维护和故障处理。

2. 记录管理：建立光纤跳线的档案记录，包括光纤跳线的安装、维护、更换等情况，便于日后的查询和管理。

3. 故障处理：及时处理光纤跳线的故障，包括检修、更换等，确保网络通信的正常运行。

4. 培训和宣传：定期组织培训活动，提高综合布线光纤跳线管理人员的技术水平和管理意识，并加强对员工的宣传教育，提高其对光纤跳线管理的重视程度。

五、综合布线光纤跳线的更新和升级1. 更新计划：制定光纤跳线的更新计划，根据实际情况进行定期的更新和升级，以适应网络通信的发展需求。

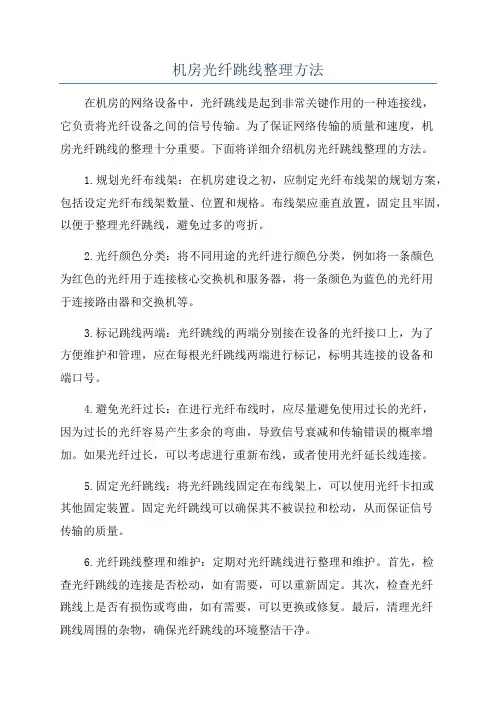

机房光纤跳线整理方法在机房的网络设备中，光纤跳线是起到非常关键作用的一种连接线，它负责将光纤设备之间的信号传输。

为了保证网络传输的质量和速度，机房光纤跳线的整理十分重要。

下面将详细介绍机房光纤跳线整理的方法。

1.规划光纤布线架：在机房建设之初，应制定光纤布线架的规划方案，包括设定光纤布线架数量、位置和规格。

布线架应垂直放置，固定且牢固，以便于整理光纤跳线，避免过多的弯折。

2.光纤颜色分类：将不同用途的光纤进行颜色分类，例如将一条颜色为红色的光纤用于连接核心交换机和服务器，将一条颜色为蓝色的光纤用于连接路由器和交换机等。

3.标记跳线两端：光纤跳线的两端分别接在设备的光纤接口上，为了方便维护和管理，应在每根光纤跳线两端进行标记，标明其连接的设备和端口号。

4.避免光纤过长：在进行光纤布线时，应尽量避免使用过长的光纤，因为过长的光纤容易产生多余的弯曲，导致信号衰减和传输错误的概率增加。

如果光纤过长，可以考虑进行重新布线，或者使用光纤延长线连接。

5.固定光纤跳线：将光纤跳线固定在布线架上，可以使用光纤卡扣或其他固定装置。

固定光纤跳线可以确保其不被误拉和松动，从而保证信号传输的质量。

6.光纤跳线整理和维护：定期对光纤跳线进行整理和维护。

首先，检查光纤跳线的连接是否松动，如有需要，可以重新固定。

其次，检查光纤跳线上是否有损伤或弯曲，如有需要，可以更换或修复。

最后，清理光纤跳线周围的杂物，确保光纤跳线的环境整洁干净。

7.记录和维护跳线信息：对于机房中的光纤跳线，应编制相应的跳线信息表，记录每根光纤跳线的起始和终止设备、接口类型和端口号等信息。

定期更新和维护跳线信息表，以便日后的维护和管理。

总结：机房光纤跳线的整理涉及到光纤布线架的规划、光纤的颜色分类、标记跳线两端、避免光纤过长、固定光纤跳线、光纤跳线的定期整理和维护、记录和维护跳线信息等方面。

通过合理规划和有效整理，可以提高机房光纤跳线的可靠性和可维护性，保证机房网络的正常运行。
