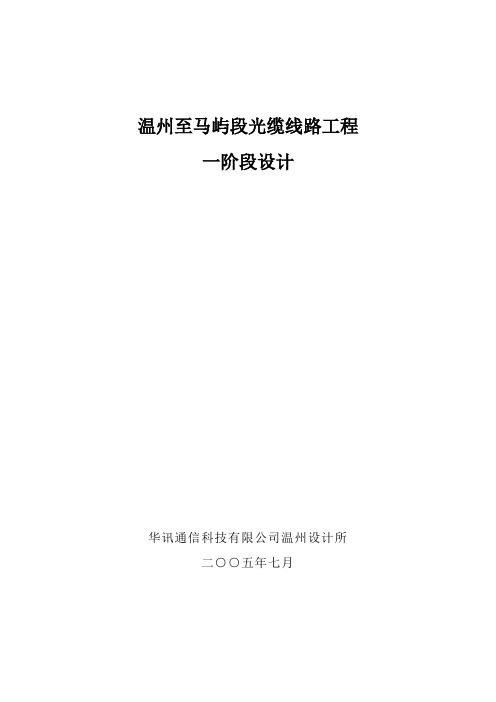

温州至马屿段光缆线路工程一阶段设计华讯通信科技有限公司温州设计所二○○五年七月温州至马屿段光缆线路工程一阶段设计总经理：吴照煦总工程师：高宝江设计负责人：毛成杰设计人员：概(预)算审核人：证号：通信（概）字概(预)算编制人：证号：通信（概）字设计编号：05HX001建设单位：浙江电信有限公司温州市分公司设计单位：华讯通信科技有限公司温州设计所目录1.设计说明 (1)1.1概述 (1)1.1.1工程概况 (1)1.1.2设计依据 (1)1.1.3设计内容 (1)1.1.4主要工程量 (1)1.2光缆线路路由及工程建设规模 (2)1.3主要设计标准和技术措施 (2)1.3.1光缆中的光纤 (2)1.3.2光缆 (3)1.3.3再生段长度计算 (4)1.3.4光缆线路验收指标 (5)1.3.5光缆接头盒 (5)1.3.6光缆型号及使用场合 (5)1.4光缆线路建筑 (5)1.4.1光缆线路建筑的一般要求 (5)1.4.2利旧架空杆路 (6)1.4.3光缆敷设 (6)1.4.4光纤及光缆接续要求 (7)1.5光缆线路的保护措施 (7)1.5.1光缆线路的防护 (7)1.6维护组织 (8)1.7其他需要说明的问题 (8)2.预算说明 (9)2.1预算编制 (9)2.1.1概述 (9)2.1.2预算编制依据 (9)2.1.3有关费用及费率的取定 (9)2.3预算表格 (10)2.3.1预算总表（表一）XL01 2.3.2建筑安装工程费用预算表（表二）XL022.3.3建筑安装工程量预算表（表三甲）XL03D 2.3.4建筑安装工程施工机械使用费预算表（表三乙）XL03J 2.3.5器材预算表（表四甲）（主材表）XL04Z 2.3.6安装设备预算表（表四乙）（甲供管材表）XL04S 2.3.7工程建设其他费用预算表（表五甲）XL053.施工图纸3.1温州至马屿光缆路由总图05HX001-SS-XL-001 3.2温州至马屿段光缆温州城区C3光缆路由图05HX001-SS-XL-002 3.3温州至马文成、瑞安、平阳C3光缆拓扑图05HX001-SS-XL-003 3.4温州至马文成、瑞安、平阳C3光缆光纤分配图05HX001-SS-XL-004 3.5温州至马屿光缆配盘图05HX001-SS-XL-005 3.6温州至桐岭管道光缆路由图05HX001-SS-XL-006~05HX001-SS-XL-0621.设计说明1.1概述1.1.1工程概况随着温州经济的高速发展，通信业务量的不断增长，电信新业务的不断推出，现有温州至各县市的C3光缆已不能满足发展需要，故温州电信分公司决定在原有C3网的基础上，从多路由及大容量等方面来解决C3光缆的供需矛盾。
本工程为温州至马屿段段光缆工程，本设计是根据前期初步设计方案确定的建设原则进行设计的，设计分二阶段进行，本次设计为一阶段设计。
本工程共敷设光缆46.984公里，其中288芯43.134公里(其中12.521公里中含C4光缆48芯)，240芯3.850公里。
本工程预算总值为335.185万元。
1.1.2设计依据（1）温州市电信分公司下达的“温州电信C3网二路由光缆项目工程”的设计委托书。
（2）浙江省电信有限公司文件“关于“温州电信C3网二路由光缆项目工程”建设有关事项的通知”。
（3）ITU-T及国家的有关通信技术规范和标准。
（4）温州市电信分公司以及相关县市分公司提供的相关资料、设计技术人员现场勘察收集的有关基础数据资料。
1.1.3设计内容（1）光缆线路敷设安装设计，光缆线路防护设计。
（2）设计分工以ODF架为界；ODF架以外（包括本身）属线路设计部分，以内属勘察收集的有关基础数据资料。
1.1.4主要工程量光缆线路主要工程量表表1.1.41.2光缆线路路由及工程建设规模本工程288芯光缆自温州南站局五楼机房经局东R1号人孔出局，沿飞霞南路、吴桥路、宽带路、过境公路、六虹桥路（原温金大道）、鸿翔路、瓯海大道、潘桥高桐路管道敷设，经桐岭山隧道至瑞安新高桐路（桐浦）68#手孔引上至原C3杆路1154#电杆，（分一条48芯走原C3杆路至安阳局，在C4光缆工程中）；一条240芯往马屿方向走原C3杆路架空至碧山路口处（1097#+3号杆），自该处至马屿转盘三西路R24人孔段为288芯（其中有48芯为陶山局至马屿局C4光缆），自马屿转盘三西路R24人孔至新56省道234#人孔段为240芯。
光缆建设规模见表1.2.1：光缆建设规模统计表表1.2-11.3主要设计标准和技术措施1.3.1光缆中的光纤光纤光缆应满足ITU-T G.652的各项要求。
（1）本工程选用单模光纤、松套结构，缆芯内光纤数为8芯，本期使用工作波长为1310nm波长。
（2）本工程光缆的全部光纤在每一再生段内应采用同一厂家、同一型号，光缆出厂长度内光纤应无接头。
本工程采用ITU-T G.652常规单模光纤。
本工程光缆中光纤应满足ITU-T和IEC标准的各项主要性能指标要求，如表下1.3.1所列：光纤主要技术性能表表1.3.1本工程采用的中心束管式光缆，要求缆芯内不设铜线，缆芯内部填充合适的油膏，油膏应保证-20℃时不固化，+70℃时不滴流；光缆外护套表面应无缝且光滑无气泡；光缆内松套管和光纤芯序、端别应有不褪色、不迁移的色谱识别。
同时，光缆应按标准在经过拉伸、冲击、反复弯曲、扭转、卷绕、弯折、振动等试验后，结构无损坏，护层无裂纹或破损，且缆内所有光纤应无衰减变化。
光缆的主要技术性能指标见表1.3.2：光缆主要技术性能指标表1.3.2本工程采用单模长波长光缆，工作波长为1310 nm或1550nm，设计按光纤衰减计算再生段长度，其计算公式为:Ps-Pr-Pp-Mc-∑AcL ＝−−−−−−−Af+As式中: L−再生段最大长度（km）Ps−S点入纤处光发送器发出的寿命终了时的光功率（dBm）Pr−R点出纤处光功率寿命终了时的接收器灵敏度（dBm）Mc−光缆富余度（dB）Pp−光通道代价（dB）∑Ac−S、R间其他连接器衰耗之和（dB）A f−光纤平均每公里衰耗（dB）A s−光纤固定接头平均每公里衰耗（dB）根据上述计算公式，本工程光缆的最大衰耗为0.22dB/km（1550nm），设备采用先进产品，按目前产品提供的S与R点间允许的光功率损耗、接头损耗、设备与光缆余量，本工程经核算后，再生段距离符合传输要求。
本工程光缆最大色散系数要求≤18ps/nm.km（G.652）、1.0～10 ps/nm.km（G.655），根据现有设备的色散指标，能适应本工程再生段长度要求。
1.3.4光缆线路验收指标根据光缆技术要求，结合《电信网光纤数字传输系统工程施工及验收暂行技术规定》中规定的标准，以及本工程特点，特订立本工程光缆线路施工及验收指标，见表1.3.4。
光缆线路施工及验收主要指标表1.3-4（1）接头盒应能重复开启且不影响其性能；（2）接头盒应能满足架空型、管道型、直埋型等各种结构光缆接续使用要求;（3）接头盒应具有良好的密封、绝缘、机械和温度特性;（4）接头盒安装完毕后,应充入（60±5）Kpa气压,在1000N轴向拉力或3000N/10cm 侧向均匀压力（加力时间不小于1min）条件下，不漏气，无变形和龟裂。
盒内盘留光纤的曲率半径对光缆纤不产生附加衰减（测试1310nm和1550nm两个波长）;（5）接头盒具有使光缆中金属构件（金属护层和加强芯）的电气连接、接地或断开的功能。
（6）本工程中288芯光缆接头盒采用GCO。
1.3.6光缆型号及使用场合本工程中光缆选用GYDXTW带状光缆，要求适用于管道及架空敷设。
1.4光缆线路建筑1.4.1光缆线路建筑的一般要求（1）光缆敷设前应进行单盘检查测试，光缆衰耗必须符合设计要求，主要测量1310nm，1550nm窗口的工作衰耗（注：G.655光纤仅测1550nm窗口），并注意光缆外护层有无裂缝断裂；核对光缆端别。
（2）根据光纤衰耗的测试数据，光缆敷设前，按地形状况进行配盘，避免任意砍断尾缆，避免在马路中心人孔或繁华闹市区操作接头。
（3）由于光缆布放牵引长度较长，沿线各点尤其是拐弯处及交通要道应有专人监视，并随时保持联络，以便在意外情况发生时采取措施。
（4）为保证光纤受到最大侧压力时光纤传输特性不受影响，光缆敷设过程应保证曲率半径不小于光缆外径的20倍。
（5）光缆预留和接续考虑到施工的二次操作，维护过程的障碍修理及部分路由的变动和其它外界因素影响的需要，对于光缆接头两侧，进局、人（手）孔、角杆、长距离的直线杆等处均需要预留适当长度的光缆，以保证施工、维护工作的顺利进行。
a.管道接头人（手）孔预留光缆长度两侧各为10 ～15米。
b.管道非接头人（手）孔预留光缆长度为0.5 ～1米。
c.在机房内（或进线室）预留光缆长度为10～15米。
1.4.2利旧架空杆路为节省工程投资，本工程充分利用已建杆路敷设光缆和电缆。
但为了保证利旧杆路的安全，需对原杆路进行加固和整治。
充分了解原有杆路的建设年份和运行过程中发生的一些问题，确定加固、整治措施。
对原杆路中使用的一些不规范的材料（电杆等）进行更换。
对原杆路中的加固设备（拉线、石护墩等）进行检查，损坏的予以修复和更换。
对原杆路使用中存在的一些安全问题（如雷击、机械伤害等）进行整治。
利用原有杆路架挂光缆，本工程原则考虑新设吊线，并在终端杆、角杆等杆上按标准增设拉线。
如需利用原有吊线，则应核算吊线强度与使用年限。
1.4.3光缆敷设（1）架空光缆敷设光缆架空敷设方式具有造价低、建设速度快的特点，在山区、水域和自然条件复杂、具有临时性的场合均采用架空方式。
光缆在路由上直埋有困难或敷设环境具有临时性的地段也可以采用架空方式建设。
a.光缆挂钩的间距应为50cm；在电杆两侧的第一个挂钩间距吊线固定物边缘应为25cm。
在一些起伏较大的杆路，为防止光缆挂钩走位易脱落，应采用软皮铝线绑挂光缆措施加固线路。
在大跨度架空飞线上安装的光缆应采用缠绕法敷设光缆。
b.光缆布放前应进行单盘测试和配盘，并按设计要求的A、B端敷设。
配盘时严禁将光、电缆接头安装在跨越道路、铁路或河流的跨越档内。
c.光缆与其它建筑物的间隔距离应符合规范要求。
光缆与建筑物、树木等隔距较近时，用塑料子管保护。
通过或靠近并有可能磨蹭光、电缆及吊线的各种障碍物时，应在光缆及吊线上加装保护。
光缆引上应用φ50钢管内套φ28/32塑料子管保护。
光缆采用φ20~30塑料软管(或螺纹软管)保护。
d.当光缆与电力线垂直、斜向交越或平行靠近时，采用电力防护板保护光缆线路。
电力防护板的长度应超过电力线两端各2m。
e.光缆敷设后应平直、无扭转弯、无过度弯曲、无机械损伤。
