ArcGIS区域评价图斑的制作

1.打开ArcGIS2.新建一个矢量图层：2.1打开ArcCatalog2.2选择你要新建的图层存储的位置2.3新建图层鼠标单击右键—new—folder2.4 图层名字（name）,图层属性（Feature Type:点线面选其一）如新建一个水体的图层，水体是面状的，要选polygen ,道路属性为polyline3.添加图层到ArcGIS3.1点击Add Data,选择你要添加的影像（一般为*.tif , *.img格式的）点击Add Data,选择你要添加的矢量（刚才新建的矢量图层，*.shp文件）3.2开始编辑：Editor-Start Editing3.3选择编辑工具（即勾图斑的笔）Sketch Tool, 如果加载了多个图层，工具栏中Target 选为你要编辑的图层:水体，start editing, 即可在该图层勾画水体部分了。

3.4 勾画完，保存。

附：这个是转载的第一部分：遥感影像解译的过程（人工目视解译）一．目标：在arc map软件中手工勾绘图斑，对遥感影像进行目视解译。

二．解译内容：梯田、沟台地、坝地、乔木林、灌木林、果园、人工草地、水库、淤地坝、剩余地类。

三．要求：1）图斑边界线的走向和形状与影像特征允许误差控制在1个像元内（ 2.5m）。

2）本项目成图比例尺为1：10000，最小图斑面积为400m2，条状图斑短边长度不应小于10m。

四．操作流程软件安装：先打开破解文件夹crack,看的安装说明文件install，照着操作步骤，先安装license，再装desktop主程序。

图斑勾绘：1．Arc Catalog中建立工作图层打开Arc Catalog，在自己的工作路径下，右击—new—shapefile，修改名字（如qinzhou），类型选择多段线polyline，导入影像的空间参考。

2．在Arc map中编辑图层（图示）1）打开影像数据和工作图层Editor工具条，Start editing，选择工作路径和要编辑的图层target：qinzhou，选择任务task：create new feature，使用铅笔工具，勾画图斑。

ArcGIS地图制作操作实例在当今数字化的时代，地图不再仅仅是纸质的导航工具，而是包含丰富信息和强大分析功能的重要数据载体。

ArcGIS 作为一款功能强大的地理信息系统软件，为我们提供了丰富的工具和方法来制作高质量的地图。

接下来，我将通过一个具体的实例，为您详细介绍 ArcGIS 地图的制作过程。

假设我们要制作一个某城市公园分布的地图，以便为城市规划和市民休闲提供参考。

首先，我们需要准备数据。

数据的来源可以是多种多样的，比如政府部门提供的地理数据、实地测量的数据或者从互联网上获取的开源数据。

对于这个例子，我们可能需要获取该城市的行政区划图、公园的位置和边界数据等。

在 ArcGIS 中，将收集到的数据导入到软件中。

导入数据的操作相对简单，通常可以通过“添加数据”按钮来实现。

导入后，我们可以在“内容列表”中看到这些数据层。

接下来，对数据进行预处理。

这可能包括检查数据的准确性和完整性，纠正可能存在的错误，比如坐标偏差或者属性信息不准确。

同时，根据需要对数据进行分类和编码，以便后续的制图操作。

然后，开始进行地图的符号化。

符号化是赋予地图数据以直观的视觉表现形式的过程。

对于公园数据，可以选择用绿色的多边形来表示公园的范围。

在 ArcGIS 中，可以通过双击数据层，在弹出的“图层属性”对话框中选择“符号系统”选项卡来进行符号化设置。

设置好符号后，我们需要添加地图的标注。

标注可以帮助读者更清楚地理解地图所表达的信息。

对于公园，可以标注其名称。

在“图层属性”的“标注”选项卡中，可以设置标注的字体、大小、颜色等属性。

地图的布局设计也非常重要。

选择合适的地图比例尺、地图方向，并添加地图标题、图例、指北针等地图元素。

这些元素的添加可以使地图更加完整和易于理解。

在 ArcGIS 的“布局视图”中，可以方便地进行这些操作。

在地图制作过程中，还可以根据需要添加一些分析功能。

比如，计算每个行政区内公园的数量和面积，以评估公园分布的均衡性。

Arcgis矿山环境评价操作步骤、网格化操作步骤1、打开arcmap , 并运行命令arctoolbox---->data management tools---->feature class （要素类）---->creat fish net （创建渔网），如图。

上图中，①为输出文件名，②为范围，选择工作区范围文件，③为网格间距，④⑤为行列数，先量一下工作区的长宽（结果加上2公里,以保证网格范围大于工区范围），再除以像元高度，即得到行列数。

⑥选择生成结果为多边形。

单击确定后，网格化文件即可生成、坡度图生成1、工具箱一3D Analyst Tool—栅格表面一坡度，如图2、完成坡度图后，在图层属性中设置如图图层属性常利轻 「範奁 泉示’格昙累垛S/Ff5j 唯一 ra3、利用栅格重分类功能进行重新分类-© 3D Analyst Teals, ttx 30要素 Terrain 和7N 祓面砂咅各由吿务辭歩砂2+一土±+土曲+!H-功能性義面 删格插值 刪胳计苴 柵格重分类* *便用A5 口 I 丈件重分类 气便用表直分奕 仏分割 气萱找恚 *重分类将■格分州（5给制肯奮色人凹...4、将重分类后的栅格数据转换为矢量数据。

-Conversion Twl^.tbx+冷由KML转出+竜,由WFS轉出曰•由钿榨转出\ I®格转ASCII 艺冊構转折縄严帕格转浮点型气的格转点’齟格转视频“删格转面5、将矢量坡度图与网格进行“联合”分析，如图-i ❺Analysts Tools, tbx曰金叠加分析气交集取反气援陰%更新%标识气相克气空间连接气联合6、联合分析后的矢量文件计算面积，并新建字段，新建字段二图斑面积/网格面积*分级，如图7、在该表中右键点击“面积乘分级”一汇总，设置如下:8将上一步生成的表格与grid文件进行连接，并在grid表中新建字段，运行“字段计算”，使其二连接字段中的坡度得分，之后即可移除 连接FID ShapeId Eiid.3€0 3B5 2. 3B6945"497 2.4^5&►缶=n 2. -4G0B |300500 2T 4C 2Z4104102. U24SSC r c ： 2.4E29441 T4412.4cn7三、植被覆盖度1、erdas 的 ndvi 计算(2-1)/ (2+1)2、arcgis 中调入，图层属性中分为两类，中间值大致为 126，并检查 一下3、重分类，如果文件较大，例如影像文件有 1G 以上，则可在“环 境”设置中，将分辨率降低，例如降低为 10米。

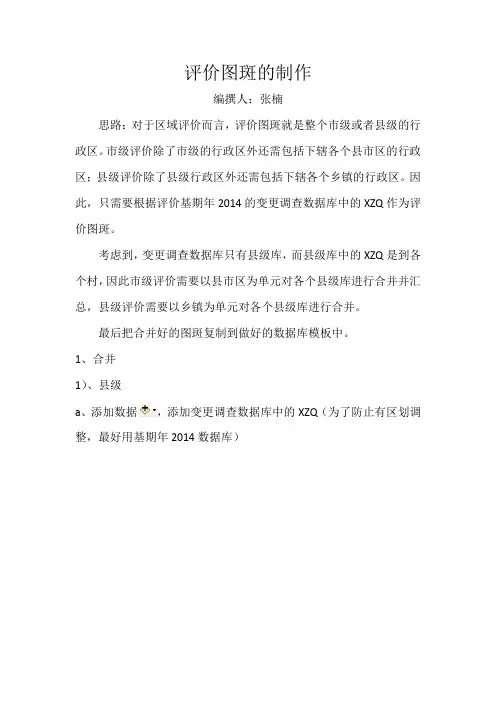

评价图斑的制作编撰人：张楠思路：对于区域评价而言，评价图斑就是整个市级或者县级的行政区。

市级评价除了市级的行政区外还需包括下辖各个县市区的行政区；县级评价除了县级行政区外还需包括下辖各个乡镇的行政区。

因此，只需要根据评价基期年2014的变更调查数据库中的XZQ作为评价图斑。

考虑到，变更调查数据库只有县级库，而县级库中的XZQ是到各个村，因此市级评价需要以县市区为单元对各个县级库进行合并并汇总，县级评价需要以乡镇为单元对各个县级库进行合并。

最后把合并好的图斑复制到做好的数据库模板中。

1、合并1）、县级a、添加数据，添加变更调查数据库中的XZQ（为了防止有区划调整，最好用基期年2014数据库）b、导出数据，为了不修改原始数据库，先把XZQ导出为shp文件c、添加属性字段，行政区代码，字段类型长整形，提取乡镇级行政代码（用公式left( [XZQDM],9)，公式中的符号只能用英文输入法）这一步的目的是为了下一步融合工具，因为行政区代码都是以村庄为单元的，所以要统一到乡镇d、融合，点击“地理处理”-“搜索工具”，在搜索窗口输入“融合”选择融合（数据管理）工具，点击打开输入要素选择我们需要处理的图层，即添加新字段的XZQ图层，输出要素自行选择位置名称；融合字段就是只选择乡镇代码的字段得出来新的行政区图层2）、市级因为市级需要的是全县的行政区，所以不需要像上述县级那种方法，只需要把整个县的行政区合并成一个图斑，然后把各个县都复制粘贴到同一个图层上即可。

a）、逐个添加并导出各县XZQ数据，步骤同上面1）县级的a）、b）两步b）、合并，在工具栏空白处添加“编辑器”工具；以某一县的XZQ 图层为例，点击开始编辑，选择要编辑的该XZQ图层；打开属性表，全选，然后点击编辑器下方的合并，（这个合并命令仅限于同一个图层的图斑）点击确定，合并为一个图斑。

以同样的方法将其他所有的县合并。

2、数据载入这一步就是要将上一步做好的数据载入到数据库空模板中，仅仅是复制粘贴过去就行。
