基于ArcGIS Engine的标准地图分幅图制作与输出
王文德
【期刊名称】《城市地理》
【年(卷),期】2015(000)008
【摘要】在城市规划、土地利用规划中，地图分幅具有极其重要的用途，经常需要根据按区域将地图进行分幅打印输出。
目前地图分幅图的制作主要利用MapGIS生成或利用ArcGIS通过多步骤配置生成，实现较为复杂。
本文给出了利用ArcGIS Engine开发按区域自动地图分幅图生成与输出的实现。
通过实验发现本文中给出的方法能够方便地进行批量地图分幅图制作。
【总页数】3页(P158-160)
【作者】王文德
【作者单位】武汉大学，湖北武汉 430000
【正文语种】中文
【相关文献】
1.基于ArcGIS Engine的专题地图制作的实现 [J], 黄勇奇;韦合勇;谢玉波
2.基于ArcGIS Engine的遥感影像专题图自动制作系统的设计与实现 [J], 陈丽
3.基于ArcGIS Engine的专题图自动化制作法研究 [J], 郑力;吴晓洋;胡健
4.基于ArcGIS分幅制作及输出使用林地现状图的方法研究 [J], 韦强;黄磊
5.基于ArcGIS Engine的林权证附图制作系统 [J], 邓忠坚;周汝良;魏晓燕
因版权原因，仅展示原文概要，查看原文内容请购买。
ArcGIS制作山东省行政区划图1.地图的数字化1.1个人地理数据库的创建在进行地图数字化之前首先需要创建一个地理数据库，打开ArcCatalog,在C盘503liuzhendong目录下新建一个地理数据库，命名为liuzhendong。
为了对各个要素图层进行统一规范化的管理，我们需要再新建一个要素数据集，命名为sdmap，如图1-1所示。
图1-1点击下一步，需要选择坐标系，这里我们直接导入xingzhengquhua.img的坐标系就可以了，如图1-2所示。
图1-21.2图层要素的创建在要素数据集sdmap下右击—新建—要素类，根据xingzhengquhua的图例，我们总共需要新建十个图层，如表1-1所示。
表1-1 图层要素分类要素类型名称包含对象点county行政中心summit山峰线river河流、运河railway铁路road高速公路boundry陆界线与海岸线面water湖泊和水库city十七地市citylayer十七地市主城区island岛屿1.3地图的矢量化创建完各个图层之后，就可以对地图进行矢量化了，要注意的是为了避免十七地市之间出现间隔我们可以用编辑工具条中的追踪这个工具。
各要素完成后的基本效果效果如图1-3所示：2.属性数据的录入打开我们之前画好的矢量图，对要素建立属性表，字段结构如下：其中code字段为地理编码属性，class编码为分级属性，用于某些要素的分级显示。
通过关联表操作加手工输入的方式，完成属性表的建立。
录入完毕后，点击保存编辑内容——停止编辑，就完成了山东省地图的建库工作。
这里，为了便于清晰直观地展示十七地市的地理编码情况，我将该属性表导出为Excel可以打开的dBASE表（.dbf）格式，如表2-1所示：表2-1：山东省县级市级编码表还有一些其他要素的编码，如表2-2所示：表2-2 其他要素编码水域3湖泊31水库32山脉4山峰无水系的地理编码表如表2-3所示：表2-3 水系编码名称编码名称编码万福河2101弥河2114东泇河2102惠河2115东鱼河2103汶河2116乳山河2104沂河2117五沽河2105沭河2118五龙河2106泗河2119大汶河2107潍河2120大沽河2108白马河2121大清河2109胶莱河2122孝妇河2110胶河2123富水河2111黄河2124小沽河2112黄垒河2125小清河2113京杭运河22013.拓扑检查为了确保生成的图斑没有重叠、空隙，需进行拓扑检查，在ArcMap中进行如下操作：1、在ArcCatalog下打开liuzhendong.mdb，在要素数据集sdmap上右击—新建—拓扑，如图3-1所示名称命名为“sdmap_Topology”，下一步；图3-12、坐标系选择导入，导入xingzhengquhua.img的坐标系，选择下一步；3、由于该拓扑检验不涉及高程，所以无需定义Z坐标系，点下一步；4、容差均设为0.001米——完成。

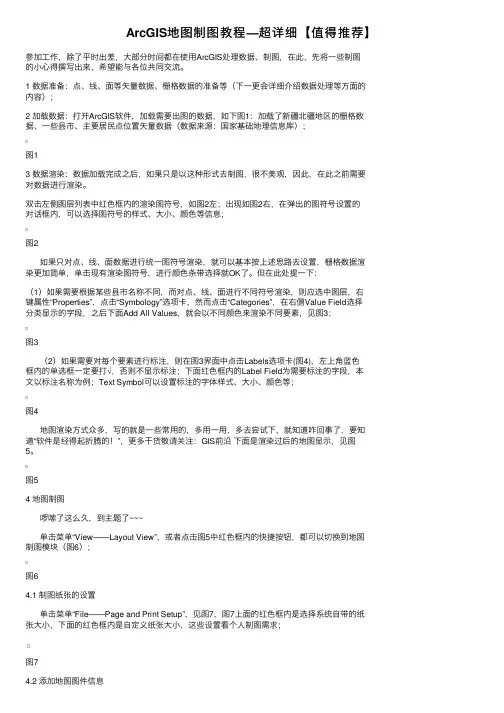

ArcGIS地图制图教程—超详细【值得推荐】参加⼯作，除了平时出差，⼤部分时间都在使⽤ArcGIS处理数据、制图，在此，先将⼀些制图的⼩⼼得撰写出来，希望能与各位共同交流。
1 数据准备：点、线、⾯等⽮量数据、栅格数据的准备等（下⼀更会详细介绍数据处理等⽅⾯的内容）；2 加载数据：打开ArcGIS软件，加载需要出图的数据，如下图1：加载了新疆北疆地区的栅格数据、⼀些县市、主要居民点位置⽮量数据（数据来源：国家基础地理信息库）；图13 数据渲染：数据加载完成之后，如果只是以这种形式去制图，很不美观，因此，在此之前需要对数据进⾏渲染。
双击左侧图层列表中红⾊框内的渲染图符号，如图2左；出现如图2右，在弹出的图符号设置的对话框内，可以选择图符号的样式、⼤⼩、颜⾊等信息；图2如果只对点、线、⾯数据进⾏统⼀图符号渲染，就可以基本按上述思路去设置，栅格数据渲染更加简单，单击现有渲染图符号，进⾏颜⾊条带选择就OK了。
但在此处提⼀下：（1）如果需要根据某些县市名称不同，⽽对点、线、⾯进⾏不同符号渲染，则应选中图层，右键属性“Properties”，点击“Symbology”选项卡，然⽽点击“Categories”，在右侧Value Field选择分类显⽰的字段，之后下⾯Add All Values，就会以不同颜⾊来渲染不同要素，见图3；图3（2）如果需要对每个要素进⾏标注，则在图3界⾯中点击Labels选项卡(图4)，左上⾓蓝⾊框内的单选框⼀定要打√，否则不显⽰标注；下⾯红⾊框内的Label Field为需要标注的字段，本⽂以标注名称为例；Text Symbol可以设置标注的字体样式、⼤⼩、颜⾊等；图4地图渲染⽅式众多，写的就是⼀些常⽤的，多⽤⼀⽤，多去尝试下，就知道咋回事了，要知道“软件是经得起折腾的！”，更多⼲货敬请关注：GIS前沿下⾯是渲染过后的地图显⽰，见图5。
图54 地图制图啰嗦了这么久，到主题了~~~单击菜单“View——Layout View”，或者点击图5中红⾊框内的快捷按钮，都可以切换到地图制图模块（图6）；图64.1 制图纸张的设置单击菜单“File——Page and Print Setup”，见图7，图7上⾯的红⾊框内是选择系统⾃带的纸张⼤⼩，下⾯的红⾊框内是⾃定义纸张⼤⼩，这些设置看个⼈制图需求；图74.2 添加地图图件信息地图图件信息包括：指北针、图例、⽐例尺、图名、经纬⽹格、制图⼈、制图单位、制图时间等，其中图名、指北针、图例、⽐例尺、经纬⽹格⼀般是必不可少的图件！4.2.1 添加指北针、⽐例尺单击菜单“Insert——North Arrow”，选择合适的指北针，点击OK就可以将指北针添加到制图区域；或者Insert——Scale bar，选择合适的⽐例尺，点击OK即可。

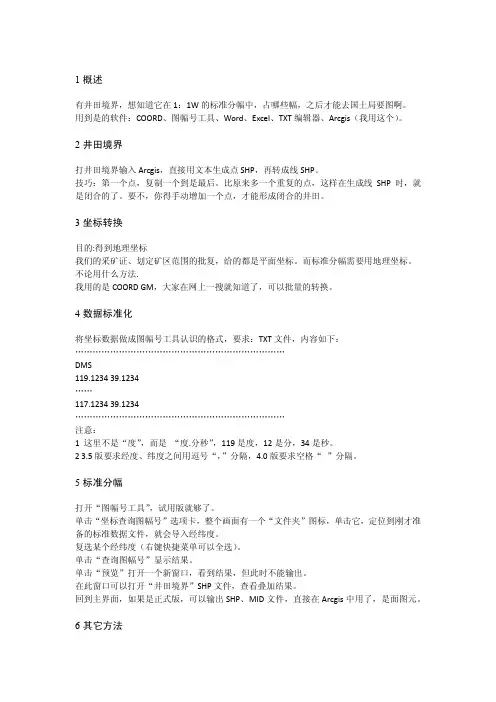

1概述有井田境界，想知道它在1：1W的标准分幅中，占哪些幅，之后才能去国土局要图啊。
用到是的软件：COORD、图幅号工具、Word、Excel、TXT编辑器、Arcgis（我用这个）。
2井田境界打井田境界输入Arcgis，直接用文本生成点SHP，再转成线SHP。
技巧：第一个点，复制一个到是最后。
比原来多一个重复的点，这样在生成线SHP时，就是闭合的了。
要不，你得手动增加一个点，才能形成闭合的井田。
3坐标转换目的:得到地理坐标我们的采矿证、划定矿区范围的批复，给的都是平面坐标。
而标准分幅需要用地理坐标。
不论用什么方法.我用的是COORD GM，大家在网上一搜就知道了，可以批量的转换。
4数据标准化将坐标数据做成图幅号工具认识的格式，要求：TXT文件，内容如下：………………………………………………………………DMS119.1234 39.1234……117.1234 39.1234………………………………………………………………注意：1 这里不是“度”，而是“度.分秒”，119是度，12是分，34是秒。
2 3.5版要求经度、纬度之间用逗号“，”分隔，4.0版要求空格“”分隔。
5标准分幅打开“图幅号工具”，试用版就够了。
单击“坐标查询图幅号”选项卡，整个画面有一个“文件夹”图标，单击它，定位到刚才准备的标准数据文件，就会导入经纬度。
复选某个经纬度（右键快捷菜单可以全选）。
单击“查询图幅号”显示结果。
单击“预览”打开一个新窗口，看到结果，但此时不能输出。
在此窗口可以打开“井田境界”SHP文件，查看叠加结果。
回到主界面，如果是正式版，可以输出SHP、MID文件，直接在Arcgis中用了，是面图元。
6其它方法用joinMap，一个点一个点的查询，不用转坐标，直接就出结果，没有高级功能，给个图幅号，用其它软件查其坐标。
还有个软件叫Mapprint，针对Arcgis9~9.3的有试用版，Arcgis10就没有了，我用10，就没有试用成。
