等电位联结目的和规范要求等电位联结（Equipotential bonding）是一种用于电气系统中保护人身安全的技术措施。
其目的是在电气设备的金属构件上，建立一个具有相同电位的连接，以确保在设备发生故障时，不会对人体造成电击危险。
等电位联结是电气安全的重要措施，其规范要求由各国电气安全标准所制定，以确保设备在使用过程中符合安全标准。
等电位联结的目的主要是为了保护人员的安全。
在电气设备中，一些金属构件可能会与电气回路产生接触，如果设备发生故障，如线路短路或漏电，就会导致构件上出现电压。
如果在此时人员触摸到可能有电压的构件，就会发生电击事故。
等电位联结通过将设备中所有可能带电的金属构件连接在一起，形成一个相同电位的接地系统，从而在设备故障时保护人员免受电击的危险。
1.设备接地：等电位联结中的关键是将设备金属构件与地之间建立良好的接地连接。
为此，规范要求设备金属构件必须与专门的接地系统连接，以确保金属构件和外部大地之间有较低的电阻。
这可以通过使用接地线或导体，将设备的金属构件与接地柱或接地网连接来实现。
2.电流分布：规范要求电流在等电位联结系统中分布均匀，即各个金属构件之间的电压差应保持较小。
为此，规范要求接地系统中的电阻值应控制在一定范围内，以确保金属构件之间的电压差不超过安全标准。
3.设备连接：规范要求等电位联结系统中的所有设备连接必须牢固可靠，并符合安全要求。
此外，规范还要求连接点必须清洁，无腐蚀和氧化，以确保连接的质量和可靠性。
4.系统检测和维护：规范要求等电位联结系统必须进行定期检测和维护，以确保其正常运行。
这包括检查接地线和接地柱的连接情况，测量接地电阻值，清理连接点等。
如果发现问题，必须及时采取措施修复和维护。
总之，等电位联结作为一种重要的电气安全措施，旨在保护人员免受电击危险。
各个国家和地区的电气安全标准都要求设备建立合适的等电位联结系统，并遵守相关规范要求，以确保电气设备在使用过程中达到安全标准。

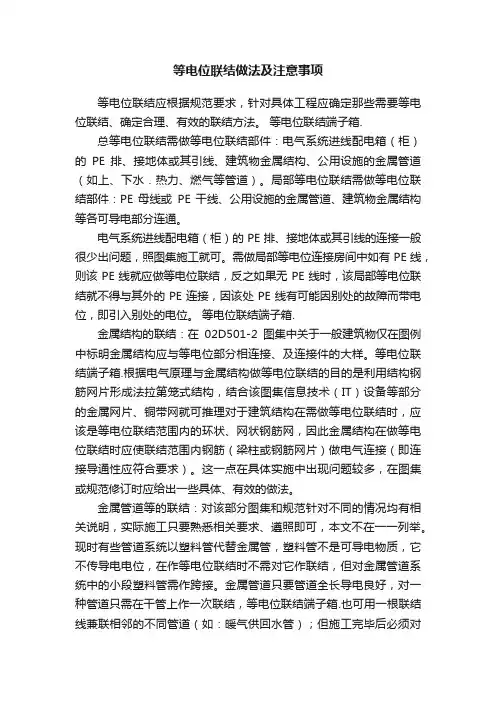

等电位联结做法及注意事项等电位联结应根据规范要求，针对具体工程应确定那些需要等电位联结、确定合理、有效的联结方法。
等电位联结端子箱.总等电位联结需做等电位联结部件：电气系统进线配电箱（柜）的PE排、接地体或其引线、建筑物金属结构、公用设施的金属管道（如上、下水．热力、燃气等管道）。
局部等电位联结需做等电位联结部件：PE 母线或PE 干线、公用设施的金属管道、建筑物金属结构等各可导电部分连通。
电气系统进线配电箱（柜）的PE排、接地体或其引线的连接一般很少出问题，照图集施工就可。
需做局部等电位连接房间中如有PE线，则该PE线就应做等电位联结，反之如果无PE线时，该局部等电位联结就不得与其外的PE连接，因该处PE线有可能因别处的故障而带电位，即引入别处的电位。
等电位联结端子箱.金属结构的联结：在02D501-2图集中关于一般建筑物仅在图例中标明金属结构应与等电位部分相连接、及连接件的大样。
等电位联结端子箱.根据电气原理与金属结构做等电位联结的目的是利用结构钢筋网片形成法拉第笼式结构，结合该图集信息技术（IT）设备等部分的金属网片、铜带网就可推理对于建筑结构在需做等电位联结时，应该是等电位联结范围内的环状、网状钢筋网，因此金属结构在做等电位联结时应使联结范围内钢筋（梁柱或钢筋网片）做电气连接（即连接导通性应符合要求）。
这一点在具体实施中出现问题较多，在图集或规范修订时应给出一些具体、有效的做法。
金属管道等的联结：对该部分图集和规范针对不同的情况均有相关说明，实际施工只要熟悉相关要求、遵照即可，本文不在一一列举。
现时有些管道系统以塑料管代替金属管，塑料管不是可导电物质，它不传导电电位，在作等电位联结时不需对它作联结，但对金属管道系统中的小段塑料管需作跨接。
金属管道只要管道全长导电良好，对一种管道只需在干管上作一次联结，等电位联结端子箱.也可用一根联结线兼联相邻的不同管道（如：暖气供回水管）；但施工完毕后必须对管道全长进行行一次导通性的测试，如发现某一连接处不导电或接触电阻过大，应在该处加做跨接线。
等电位联结目的及规范要求等电位联结是一种用于实现电气安全的电气联结方式。
在工业和建筑领域，电力系统中多个设备和设施需要进行电气联接，等电位联结能够将电气设施、设备或者系统以相同电位连接，从而避免电击危险，提高电气安全性。
本文将探讨等电位联结的目的以及规范要求。
等电位联结的目的是保证电气安全，避免电击危险。
在各种电气设施、设备或者系统之间建立等电位联结能够将它们以相同的电位连接在一起，从而避免由于电位差产生的电流流动，减少电气事故的发生。
等电位联结能够有效降低电击危险，保护人身安全。
为了实现等电位联结的目的，一些国家制定了相关的规范要求。
以下是一些常见的规范要求：1.接地系统：等电位联结要求设备、设施或者系统必须连接到适当的接地系统。
接地系统可以消除电位差，降低电流流动，防止人体触电。
接地系统的设计和安装必须符合相关规范，并且需要定期检查和维护。
2.等电位联结线：等电位联结线是将设备、设施或者系统连接在一起的导线。
等电位联结线必须具有足够的导电能力和耐久性，以确保安全的电气接地。
等电位联结线的材料、尺寸以及连接方式必须符合规范的要求。
3.联结点：等电位联结点是设备、设施或者系统之间进行等电位联结的位置。
联结点必须能够确保良好的电气连接，以达到等电位联结的目的。
联结点必须固定可靠，并且需要定期检查和维护以确保其正确性和完整性。
4.标识：等电位联结点和等电位联结线必须标有正确的标识，以便操作人员能够识别和理解。
标识必须清晰可见，并且需要定期检查和维护以确保其清晰易读。
5.线路保护：等电位联结线和接地系统必须采取适当的线路保护措施。
例如，使用熔断器或者保险丝来保护联结线，确保在电流过大的情况下能够迅速切断电源。
6.检查和测试：等电位联结点和接地系统需要定期进行检查和测试，以确保其符合要求。
例如，测量等电位联结线的电阻，检测联结点的安全性和完整性。
测试结果必须记录并及时采取措施进行维修和修复。
总之，等电位联结是保证电气安全的重要手段。

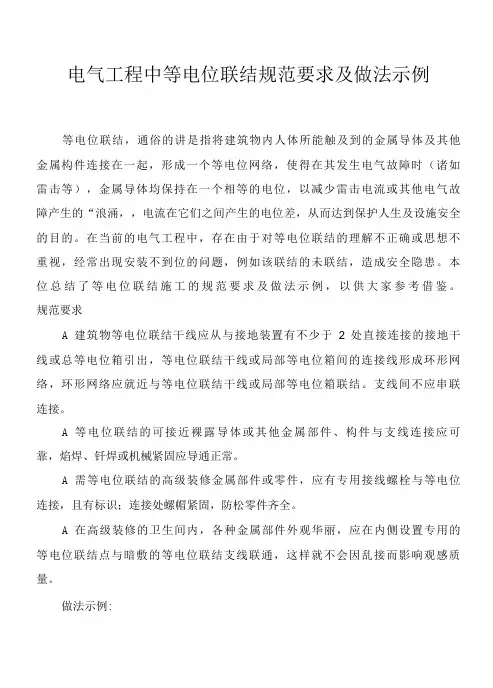

电气工程中等电位联结规范要求及做法示例等电位联结，通俗的讲是指将建筑物内人体所能触及到的金属导体及其他金属构件连接在一起，形成一个等电位网络，使得在其发生电气故障时（诸如雷击等），金属导体均保持在一个相等的电位，以减少雷击电流或其他电气故障产生的“浪涌，，电流在它们之间产生的电位差，从而达到保护人生及设施安全的目的。
在当前的电气工程中，存在由于对等电位联结的理解不正确或思想不重视，经常出现安装不到位的问题，例如该联结的未联结，造成安全隐患。
本位总结了等电位联结施工的规范要求及做法示例，以供大家参考借鉴。
规范要求A建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网络，环形网络应就近与等电位联结干线或局部等电位箱联结。
支线间不应串联连接。
A等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠，焰焊、钎焊或机械紧固应导通正常。
A需等电位联结的高级装修金属部件或零件，应有专用接线螺栓与等电位连接，且有标识；连接处螺帽紧固，防松零件齐全。
A在高级装修的卫生间内，各种金属部件外观华丽，应在内侧设置专用的等电位联结点与暗敷的等电位联结支线联通，这样就不会因乱接而影响观感质量。
做法示例:局嬲电「m Li曷箱电LEB优夺肥倬服瞰册率罪险理开胭盟绩公攻漉限制畛间1史寺电仅肽结不就方总等电位和局部等电位联结示例0-0―管.看子哥进皴蟒PEPECRM®至用电设备及插座断,勰电箱至用电设备及拈座至电铺t 外出舄管 道及剧物 金舄结构扶手局部等电位箱卫生间局部等电位联结示例总等电位箱标识、及搭接做法示例面盆等电位联结示例管道等电位联结示例管道等电位联结示例煤气进户管等电位联结示例。
总等电位联接摘要：1.总等电位联接的定义和作用2.总等电位联接的施工要求3.总等电位联接的验收标准4.总等电位联接的维护与管理5.总结正文：一、总等电位联接的定义和作用总等电位联接，简称PE联接，是指在建筑物电气系统中，将所有电气设备的保护地线（PE线）通过专门的联接装置连接到一起，以实现电气设备之间电位均衡、保护人身安全和设备正常运行的目的。
总等电位联接的作用主要表现在以下几点：1.降低电气设备对地电压，保障人身安全。
2.减小漏电电流，降低触电风险。
3.抑制干扰信号，提高电气设备运行稳定性。
4.防止火灾事故，提高建筑物的防火性能。
二、总等电位联接的施工要求1.施工前，应充分了解建筑物的电气系统设计，明确总等电位联接的位置、方式和设备。
2.选用符合国家标准的联接材料和设备，如接地模块、接地线等。
3.施工过程中，确保PE线的连接牢固、可靠，避免接触不良导致的风险。
4.遵循施工规范，确保联接系统的稳定性和安全性。
三、总等电位联接的验收标准1.检查PE线的连接是否牢固、可靠，线缆是否损伤。
2.测量电气设备的对地电阻，确保符合国家标准。
3.检查总等电位联接系统的外观，无破损、锈蚀等现象。
4.检测电气系统的运行状态，判断是否存在异常。
四、总等电位联接的维护与管理1.定期检查PE线的连接状态，发现问题及时处理。
2.定期检测电气设备的对地电阻，确保符合要求。
3.加强对接地设施的维护，防止锈蚀、损坏等现象。
4.建立健全电气系统的管理制度，提高运行管理水平。
五、总结总等电位联接是保障建筑物电气系统安全、可靠运行的重要措施。
通过合理的施工、严格的验收标准和有效的维护管理，可以降低电气事故风险，提高建筑物的使用寿命。
管线等电位连接标准管线等电位连接是指将所有金属结构和设备以及设备外壳等电位连接在一起，以确保它们在耐腐蚀保护系统下具有相同的电位。
1. 管线等电位连接的目的管线等电位连接的主要目的是为了保护金属结构和设备免受腐蚀的损害，以延长其使用寿命。
金属在电化学反应中会产生电流和电位差，这些电流和电位差可能导致金属的金属离子溶解和腐蚀。
通过将所有金属结构连接到一个共同的等电位系统中，可以消除或减小这些电位差，从而减少金属腐蚀的风险。
2. 管线等电位连接的标准管线等电位连接的标准可以根据不同的国家和地区而有所不同。
以下是一些常用的管线等电位连接标准：•NACE SP0472: 这是美国腐蚀工程师协会（NACE）发布的标准，主要用于油气管道的等电位连接。
该标准详细描述了等电位连接的要求和步骤，包括使用的材料、连接方式和保护措施等。
•EN 12954: 这是欧洲标准化组织（CEN）发布的标准，适用于各种金属结构和设备的等电位连接。
该标准规定了等电位连接的技术要求和测试方法，以确保连接的有效性和可靠性。
•ISO 15589-2: 这是国际标准化组织（ISO）发布的标准，用于油气行业的管道等电位连接。
该标准详细描述了等电位连接的设计、施工和维护要求，包括各种管道材料和环境条件下的要求。
•API RP 2003: 这是美国石油学会（API）发布的标准，用于炼油和化工设施的等电位连接。
该标准规定了等电位连接的设计和施工要求，以确保设施中所有金属结构和设备具有相同的电位。
3. 管线等电位连接的步骤实施管线等电位连接需要按照一定的步骤进行。
以下是一般情况下的等电位连接步骤：•检查金属结构和设备: 首先，需要对所有金属结构和设备进行检查，确定它们的材料和表面条件。
必要时，可以进行清洁和除锈处理。
•选择合适的连接材料: 根据金属结构和设备的材料，选择合适的连接材料，以确保良好的电导性和耐腐蚀性。
常用的连接材料包括铜线、铜带、铜焊条等。
等电位的含义及联结要求等电位是指在同一点上任意两个点的电势相等的状态。
电势是描述一个电场中电荷所具有的势能的物理量，是电荷感受电场作用时所具有的属性。
等电位线是沿着电场中的虚拟曲面上所有点的电势相等的连续曲线。
等电位的概念常常用于电场的研究和电势分布的分析。
在分析电场时，等电位线是一种重要的工具，可用于直观地表示电场中不同电势的分布情况。
此外，等电位的概念也在电势差和电场强度的计算中起到重要的作用。
等电位的联结要求包括以下几个方面：1.虚拟曲面：等电位线是在电场中的虚拟曲面上的连续曲线。
虚拟曲面是由相同电势的点所组成的，可以想象成一系列平行于该曲面的平板。
2.电势相等：曲面上的每个点的电势相等，即在曲面上任意两点之间的电势差为零。
这里的电势是指单位正电荷所具有的势能，可以表示为V。
3.无电场线：等电位线垂直于电场线。
电场线是描述电场强度方向的线条，表示电荷在电场中受到的力的方向。
在静电场中，电场线和等电位线是互相垂直的。
4.密集分布：等电位线在电场强度大的地方分布较密集，在电场强度小的地方分布较稀疏。
这是由于电场线趋向于与等电位线垂直，而电场强度是电场线的切线方向，所以在电场强度大的地方，电场线更密集。
等电位的重要性在于它能够直观地表示电场中不同点的电势分布情况。
通过观察等电位线的形状和分布，可以得到有关电场和电荷分布的信息。
例如，等电位线的形状可以显示出电荷的分布情况，如点电荷周围的等电位线是以该点电荷为中心的圆形。
另外，等电位线的分布情况也可以反映出电场强度的大小和方向。
当电场强度较大时，等电位线分布得较密集；而当电场强度较小时，等电位线分布得较稀疏。
在实际应用中，等电位的概念被广泛应用于电场和电势的计算、电荷分布的研究以及电场图像的绘制。
例如，对于电场和电势的计算，可以通过等电位线来简化计算过程。
对于电荷分布的研究，可以通过观察等电位线的形状和分布来对电荷的位置和数量进行推测。
而在绘制电场图像时，可以通过绘制等电位线和电场线来展示电场的分布和方向。
