等电位联结目的及规范要求.

等电位联结目的和规范要求等电位联结（Equipotential bonding）是一种用于电气系统中保护人身安全的技术措施。

其目的是在电气设备的金属构件上，建立一个具有相同电位的连接，以确保在设备发生故障时，不会对人体造成电击危险。

等电位联结是电气安全的重要措施，其规范要求由各国电气安全标准所制定，以确保设备在使用过程中符合安全标准。

等电位联结的目的主要是为了保护人员的安全。

在电气设备中，一些金属构件可能会与电气回路产生接触，如果设备发生故障，如线路短路或漏电，就会导致构件上出现电压。

如果在此时人员触摸到可能有电压的构件，就会发生电击事故。

等电位联结通过将设备中所有可能带电的金属构件连接在一起，形成一个相同电位的接地系统，从而在设备故障时保护人员免受电击的危险。

1.设备接地：等电位联结中的关键是将设备金属构件与地之间建立良好的接地连接。

为此，规范要求设备金属构件必须与专门的接地系统连接，以确保金属构件和外部大地之间有较低的电阻。

这可以通过使用接地线或导体，将设备的金属构件与接地柱或接地网连接来实现。

2.电流分布：规范要求电流在等电位联结系统中分布均匀，即各个金属构件之间的电压差应保持较小。

为此，规范要求接地系统中的电阻值应控制在一定范围内，以确保金属构件之间的电压差不超过安全标准。

3.设备连接：规范要求等电位联结系统中的所有设备连接必须牢固可靠，并符合安全要求。

此外，规范还要求连接点必须清洁，无腐蚀和氧化，以确保连接的质量和可靠性。

4.系统检测和维护：规范要求等电位联结系统必须进行定期检测和维护，以确保其正常运行。

这包括检查接地线和接地柱的连接情况，测量接地电阻值，清理连接点等。

如果发现问题，必须及时采取措施修复和维护。

总之，等电位联结作为一种重要的电气安全措施，旨在保护人员免受电击危险。

各个国家和地区的电气安全标准都要求设备建立合适的等电位联结系统，并遵守相关规范要求，以确保电气设备在使用过程中达到安全标准。

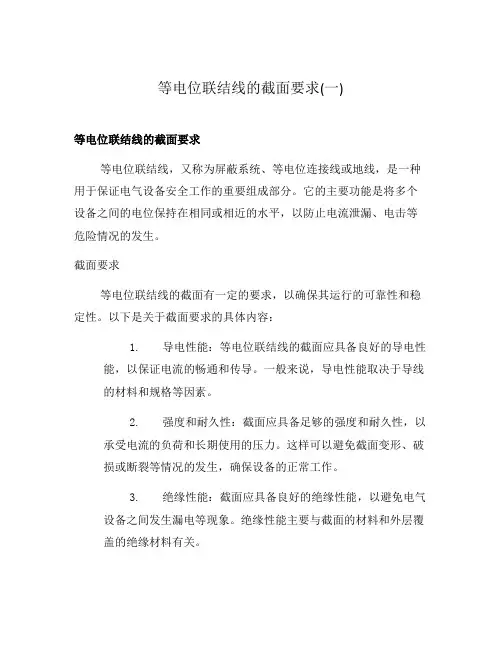

等电位联结线的截面要求(一)等电位联结线的截面要求等电位联结线，又称为屏蔽系统、等电位连接线或地线，是一种用于保证电气设备安全工作的重要组成部分。

它的主要功能是将多个设备之间的电位保持在相同或相近的水平，以防止电流泄漏、电击等危险情况的发生。

截面要求等电位联结线的截面有一定的要求，以确保其运行的可靠性和稳定性。

以下是关于截面要求的具体内容：1.导电性能：等电位联结线的截面应具备良好的导电性能，以保证电流的畅通和传导。

一般来说，导电性能取决于导线的材料和规格等因素。

2.强度和耐久性：截面应具备足够的强度和耐久性，以承受电流的负荷和长期使用的压力。

这样可以避免截面变形、破损或断裂等情况的发生，确保设备的正常工作。

3.绝缘性能：截面应具备良好的绝缘性能，以避免电气设备之间发生漏电等现象。

绝缘性能主要与截面的材料和外层覆盖的绝缘材料有关。

4.防腐能力：由于等电位联结线经常使用在恶劣的环境中，如潮湿、腐蚀性气体等，所以截面应具备一定的防腐能力，以确保其长期稳定运行。

举例说明以下是一些常见的等电位联结线的截面要求的举例说明：1.铜导线：一种常见的等电位联结线材料，具备良好的导电性能和强度。

其截面一般要求为4平方毫米至16平方毫米，不同应用场景可选择不同规格的截面。

2.铝导线：另一种常见的等电位联结线材料，相对于铜导线来说，价格更为经济实惠。

其截面要求一般为6平方毫米至25平方毫米，根据具体的使用要求可进行调整。

3.绝缘层：截面外层通常采用绝缘材料进行包覆，以增强绝缘性能。

绝缘材料可以是聚氯乙烯(PVC)、聚乙烯(PE)等，其厚度一般要求为1毫米至3毫米。

4.防腐处理：部分等电位联结线需要在表面进行防腐处理，以提高其抗腐蚀能力。

常用的防腐处理方法包括镀锌、镀铝等，可以根据具体的使用环境进行选择。

总结等电位联结线的截面要求是确保其良好运行的关键因素之一。

通过正确选择合适的截面材料、规格和外层绝缘材料，以及进行必要的防腐处理，可以保证等电位联结线的持久性能和安全性。

详解“等电位联结”王建监理验房团在最近验房时，常常检查到有的小区卫生间等电位连接存在问题，在填写和解答验房报告时，常常有业主对这一问题表示不解，很多业主甚至不知道等电位为何物？有什么作用。

关于这个问题王建监理验房团结合有关资料及专业知识对这一问题进行解答，希望能给业主提供一点帮助。

等电位连接形同虚设等电位联结是将建筑物中各电气装置和其它装置外露的金属及可导电部分与人工或自然接地体同导体连接起来以达到减少电位差称为等电位联结。

等电位联结有总等电位联结、局部等电位联结和辅助等电位联结，住宅规范明确规定要做等电位连接。

总等电位联结（MEB）：总等电位联结作用于全建筑物，它在一定程度上可降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。

它应通过进线配电箱近旁的接地母排（总等电位联结端子板）将下列可导电部分互相连通：——进线配电箱的PE（PEN）母排；——公用设施的金属管道，如上、下水、热力、燃气等管道；——建筑物金属结构；——如果设置有人工接地，也包括其接地极引线。

宅楼做总等电位联结后，可防止TN系统电源线路中的PE和PEN线传导引入故障电压导致电击事故，同时可减少电位差、电弧、电火花发生的机率，避免接地故障引起的电气火灾事故和人身电击事故；同时也是防雷安全所必需。

因此，在建筑物的每一电源进线处，一般设有总等电位联结端子板，由总等电位联结端子板与进入建筑物的金属管道和金属结构构件进行连接。

辅助等电位联结（SEB）：在导电部分间，用导线直接连通，使其电位相等或相近，称作辅助等电位联结。

局部等电位联结（LEB）：在一局部场所范围内将各可导电部分连通，称作局部等电位联结。

它可通过局部等电位联结端子板将下列部分互相连通：——PE母线或PE干线；——公用设施的金属管道；——建筑物金属结构；浴室被国际电工标准列为电击危险大的特殊场所。

在我国浴室内的电击事故也屡屡发生，造成人身伤害，这是因为人在淋浴时遍体湿透，人体阻抗大大下降，沿金属管道传导来的较小电压即可引起电击伤亡事故，因此在卫生间作局部等电位联结可使卫生间处于同一电位，防止出现危险的接触电压，有效的保证了人身安全。

关于等电位联结随着人们对建筑内的安全防护问题的日益重视，关于等电位联结的条文在国际电工标准IEC60364－5－548:1996和我国电气标准GB 50096—1999 <<住宅设计规范>>、GB 50057—94 <<建筑物防雷设计规范>>、GB 50054—95<<低压配电设计规范>>、JGJ/T 16—92<<民用建筑电气设计规范>>等都将它规定为电气安全的基本要求。

一、等电位联结的有关规定等电位联结是将建筑物中各电气装置和其它装置外露的金属及可导电部分、人工或自然接地体用导体连接起来以达到减少电位差称为等电位联结。

等电位联结有总等电位联结、局部等电位联结和辅助等电位联结之分。

1、总等电位联结(MEB)是将建筑物内的下列导电部分汇接到进线配电箱近旁的接地母排(总接地端子板)上而互相联结：——进线配电箱的PE（PEN）母排；——自接地极引来的接地干线（如需要）；——建筑物内的公用设施金属管道，如煤气管道、上下水管道，以及暖气、空调等的干管；——建筑物的金属结构；钢筋混凝土内的钢筋网;——当有人工接地装置,也包括其接地极引线(接地母线)。

2、局部等电位联结(LEB)是在建筑物内的局部范围内按总等电位联结的要求再做一次等电位联结。

3、辅助等电位联结(SEB)是在伸臂范围内有可能出现危险电位差的可同时接触的电气设备之间或电气设备与装置外可导电部分(如金属管道、金属结构件)之间直接用导体作联结,。

二、等电位联结作用1、总等电位联结作用总等电位联结作用于全建筑，它在一定程度上可降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，消除自建筑物外沿电气线路和各种金属管道窜入的危险故障电压，有利于消除雷击电磁脉冲干扰，减少保护装置据拒动带来的危害。

如根据国内外电气事故统计，低压系统短路大多为相线碰设备外壳、金属管道结构和大地的接地故障(接地短路)，而这些设备外壳、管道、结构带对地故障电压沿电气线路和各种金属管道窜入的危险故障电压易导致人身电击或电气火灾事故，住宅内作总等电位联结可消除或降低这种故障电压，其效果胜过单纯的接地。

建筑物等电位联结工程文帮建筑物等电位联结1.1 一般规定1.1.1 建筑物电源进线处都应做总等电位联结，各个总等电位联结端子板应相连通。

总等电位联结端子板安装在进线配电箱近旁。

总等电位联结端子板，应将下列导电部分汇流互相连通。

1 进户线配电箱的母排。

2 公用设施有金属管道，如上、下水，热力，燃气等管道。

3 建筑物金属结构。

4 接地极引线。

1.1.2 等电位联结线和等电位联结端子板宜用铜质材料。

1.1.3 等电位联结，应符合以下要求：1 扁钢的搭接长度不应小于其宽度的2倍，三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）。

2 圆钢的搭接长度应不小于其直径的6倍，双面施焊（当直径不同时，搭接长度以直径大的为准）。

3 扁钢与圆钢连接时，其搭接长度应不小于圆钢直径的6倍。

4 等电位联结线与金属管道的连接。

应采用抱箍，与管道接触处的接触表面须刮拭干净，安装完毕后刷防护涂料，抱箍内径等于管道外径，其大小依管径大小而定。

金属部件或零件，应有专用接线螺栓与等电位联结支线连接，连接处螺帽紧固、防松件齐全。

1.1.4 等电位联结应按以下程序进行：1 总等电位联结：可作为导电接地体的金属管道入户处和供总等电位联结的接地干线的位置检查确认，才能安装焊接总等电位联结端子板，按设计要求做总等单位连接；2 辅助等电位联结：对供辅助等电位联结的接地母线位置检查确认，才能安装焊接辅助等电位联结端子板，按设计要求做辅助等电位联结；3 对特殊要求的建筑金属屏蔽网箱，网箱施工完成，经检查确认，才能与接地线连接。

1.1.5 等电位联结须测试导电的连续性，导电不良的连接处需作跨接线。

1.1.6 等电位联结端子板与插座保护线端子或任一装置外导电部分间的连接线的电阻包括连接点的电阻不应大于0.2Ω。

1.2 施工准备1.2.1 技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。

2 等电位联结前，应现场复核接地装置安装情况，经验收符合设计要求。

等电位联结目的及规范要求等电位联结是一种用于实现电气安全的电气联结方式。

在工业和建筑领域，电力系统中多个设备和设施需要进行电气联接，等电位联结能够将电气设施、设备或者系统以相同电位连接，从而避免电击危险，提高电气安全性。

本文将探讨等电位联结的目的以及规范要求。

等电位联结的目的是保证电气安全，避免电击危险。

在各种电气设施、设备或者系统之间建立等电位联结能够将它们以相同的电位连接在一起，从而避免由于电位差产生的电流流动，减少电气事故的发生。

等电位联结能够有效降低电击危险，保护人身安全。

为了实现等电位联结的目的，一些国家制定了相关的规范要求。

以下是一些常见的规范要求：1.接地系统：等电位联结要求设备、设施或者系统必须连接到适当的接地系统。

接地系统可以消除电位差，降低电流流动，防止人体触电。

接地系统的设计和安装必须符合相关规范，并且需要定期检查和维护。

2.等电位联结线：等电位联结线是将设备、设施或者系统连接在一起的导线。

等电位联结线必须具有足够的导电能力和耐久性，以确保安全的电气接地。

等电位联结线的材料、尺寸以及连接方式必须符合规范的要求。

3.联结点：等电位联结点是设备、设施或者系统之间进行等电位联结的位置。

联结点必须能够确保良好的电气连接，以达到等电位联结的目的。

联结点必须固定可靠，并且需要定期检查和维护以确保其正确性和完整性。

4.标识：等电位联结点和等电位联结线必须标有正确的标识，以便操作人员能够识别和理解。

标识必须清晰可见，并且需要定期检查和维护以确保其清晰易读。

5.线路保护：等电位联结线和接地系统必须采取适当的线路保护措施。

例如，使用熔断器或者保险丝来保护联结线，确保在电流过大的情况下能够迅速切断电源。

6.检查和测试：等电位联结点和接地系统需要定期进行检查和测试，以确保其符合要求。

例如，测量等电位联结线的电阻，检测联结点的安全性和完整性。

测试结果必须记录并及时采取措施进行维修和修复。

总之，等电位联结是保证电气安全的重要手段。

一、金属管道进出建筑物等电位联结工艺标准1.适用范围适用于金属管道进出建筑物等电位联结。

2.大样图3.工艺核心要义叙述各金属管道由室外进入室内处，应就近设置LEB 与附近的接地引出备房内的接地干线联结。

管道与卡码接触的部位不得有油漆。

煤气管道（或输油管道）在入户前需进行物理断接，并在断开的两端分别进行等电位联结。

4.注意事项为避免用煤气管道做接地极，煤气管入户后插入一段绝缘段以与户外埋地的煤气管隔离，同时，为防止雷电电流在煤气管道内产生火花，在绝缘段两端应跨接火花放电间隙。

(02D501-2,P-11)发电机燃油管道，各个配件之间都应进行跨接。

二、槽架悬吊式安装工艺标准1.适用范围适用于槽架悬吊式安装工艺。

2.大样图3.尺寸标准1）支吊架间距宜为1500mm。

2）刚性支架的设置位置：槽架的首/末端、转角/三通分支处、直线段每30m 处。

3）支吊架材料选用标准4.工艺核心要义叙述A、B、C：不同宽度的槽架选用不同的支吊架形式。

D：刚性支架形式。

走廊、通道等部位在布置槽架时，应在一侧预留大于等于300mm的空间用于检修。

5.注意事项金属线槽不应作为设备的接地导体，当设计无要求时，金属线槽全长不少于2处与PE或PEN线干线连接。

镀锌线槽间的连接板的两端不跨接接地线，但连接板两端不少于2个防松螺帽或防松垫圈的连接固定螺栓。

三、槽架沿墙安装工艺标准1.适用范围槽架沿墙安装工艺。

2.大样图3.尺寸标准1）H＝（W＋100）×60％2）支架材料选用标准：A:沿墙垂直安装线槽宽度小于300 时采用40×4 扁钢；大于等于300 时采用40×4 角钢；B:沿墙水平安装4.工艺核心要义叙述同一垂直通道内槽架安装形式应一致。

四、槽架支架接地工艺标准1.适用范围槽架支架接地工艺标准。

2.大样图3.工艺核心要义叙述当槽架与支架都是镀锌件时，采用A形式；当支架或槽架不是镀锌件时，采用B形式，B形式还可满足明显可见的要求。

等电位连接有明确的规范要求，在实际中却起不到应有的作用，就这个问题拿出来与同行讨论，有没有好的办法和意见，观点是我个人理解，不一定正确，请给予指正。

一、要求：根据国家强制性条文中采用接地故障保护时，在建筑物内应将下列导电体作总等电位联结：1．PE、2341．联结。

2．位联结。

3三、危害：当人体同时触及两个不同的导电部分时电流流经人体，由于电流的大小和电流持续时间的长短，人体会有不同的生理反应。

当人体手握带电导体时，电流超过10mA时，手掌的反应不是随人意的摆脱，而是握紧，在长时间电流作用下，人体将受到伤害。

四、作用：1．是可靠的防止电击的安全措施。

2．降低人体的接触电压。

3．消除沿PE线或PEN线窜入的故障危险电压。

五、质量验收要求：主控项目：1．建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等21212，引至所有金属物体连接。

3．厨卫间设等电位板或等电位箱（型号）做等电位联结，金属管道，抽油烟机、配电箱、防水灯、排气扇、淋浴器、金属地漏、洗衣机（预留）、金属存水弯、洗涤盆。

4．厨卫间预留等电位板。

厨卫间设等电位板或等电位箱（型号）做等电位联结，由等电位板或等电位箱引至所有可能带电金属物体连接接地线在防水层敷设。

七、影响及装修效果现在的商品住宅楼或职工集资楼基本上是在工程交工验收后装修入住的，每户的装修千差万别，配置的厨卫用具各不相同，位置摆放各不相同，这样就产生了问题。

1．原意从人体安全考虑的各个等电位连接线或接地接线盒影响了装修，如果保留，厨卫间的墙上到处是接线盒，曾经统计到的5平方米卫生间接线盒采暖管2个、浴霸1个、排水管12312可能或有可能带电的必须作等电位联结；厨房电气用具是否属于此类，答案是肯定的，而且有些电气还有专用的接地端子。

但是现在的家用电器，基本上都是代接地的三极插头，从安全角度考虑，家用电器的出厂都是经过严格检验的，再作一次接地，只是多了一层安全保护。

建筑电气工程的等电位联结及其施工质量等电位连接(也叫联结)是指“将分开的装置、诸导电物体用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差”。

等电位联结在电气设计中，是一种行之有效的安全措施，它对于建筑物的防雷及电气安全具有十分重要的作用，广泛应用于住宅楼的电气施工中。

为此，为了避免种种电气事故的发生，文章就建筑电气工程的等电位联结及其施工质量展开探讨，以供参考。

1等电位联结的分类1.1 总等电位联结( MEB) 总等电位联结是指将建筑物内的下列导电部分都在进线配电箱近旁的总等电位联结箱接地母排上相互联结，即：进线配电箱的PE (PEN母排；从接地极引来的接地干线；建筑物内的输送管道及类似的金属件，如给排水管道、集中采暖、空调系统的管道；建筑物钢筋混凝土内的钢筋网、金属构件等。

1.2 局部等电位联结( LEB) 局部等电位联结是指在建筑物内的局部范围内按总等电位联结的要求再做一次等电位联结。

如卫生间、水泵房、游泳池、喷水池、医院手术室等应做局部等电位联结。

1.3 辅助等电位联结( SEB) 辅助等电位联结是在伸臂范围内有可能出现危险电位差的可同时接触的电气设备之间或电气设备与装置外可导电部分（如金属管道、金属结构件）之间直接用导体作联结。

如金属门或窗旁有配电箱、柜，则配电箱、柜与金属门、窗作辅助等电位联结。

2等电位联结的作用2.1 电击防护等电位联结是内部防雷措施的一部分，其在一定程度上可降低建筑物内间接接触电击的间接接触电压和不同金属部件间的电位差，可防止直击雷、感应雷或其他形式的雷，避免火灾、爆炸、生命危险和设备损坏。

2.2 静电防护等电位联结可将静电电荷收集并传送到接地网，从而消除和防止静电危害，以避免静电产生火花放电，引起火灾、爆炸或电击。

2.3 电磁干扰防护等电位联结可很好地实现机房系统内屏蔽和设备间的电气连接，从而可最大限度减小电位差，避免外部电流侵入系统。

2.4 触电保护在住宅的卫生间做等电位联结，当卫生间的电器因漏电而导致人体将有可能受到电击时，而等电位联结可使电气设备外壳与楼板墙壁电位相等，从而可极大地避免人体受电击的伤害。

等电位接地规范Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】等电位连接有明确的规范要求，在实际中却起不到应有的作用，就这个问题拿出来与同行讨论，有没有好的办法和意见，观点是我个人理解，不一定正确，请给予指正。

一、要求：根据国家强制性条文中采用接地故障保护时，在建筑物内应将下列导电体作总等电位联结：1． PE、PEN干线。

2．电气装置接地极的接地干线。

3．建筑物内的水管、煤气管、采暖和空调管道等金属管道。

4．条件许可的建筑物金属构件等可靠连通导电。

二、形式：建筑物联结分总等电位联结、局部等电位联结、辅助等电位联结。

1．总等电位联结是指建筑物内所有进入的金属管道或可能引入雷电流的金属导电体联结。

2．局部等电位联结是指在建筑物内的局部范围按总等电位联结的要求再作一次等电位联结。

3．辅助等电位联结是指在有可能出现危险电位差，可同时接触的电气设备之间，或电气设备与装置外可导电部分之间直接用导体联结。

三、危害：当人体同时触及两个不同的导电部分时电流流经人体，由于电流的大小和电流持续时间的长短，人体会有不同的生理反应。

当人体手握带电导体时，电流超过10mA时，手掌的反应不是随人意的摆脱，而是握紧，在长时间电流作用下，人体将受到伤害。

四、作用：1．是可靠的防止电击的安全措施。

2．降低人体的接触电压。

3．消除沿PE线或PEN线窜入的故障危险电压。

五、质量验收要求：主控项目：1．建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位连接干线或局部等电位箱间的连接形成环形网路，环形网路应就近与等电位联结干线或局部等电位箱连接。

支线间不应串联连接。

2．等电位联结的线路最小允许截面。

一般项目：1．等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠，熔焊钎焊或机械紧固应导通正常。

2．需要等电位联结的高级装修金属部件或零件，应有专用接线螺栓与等电位联结支线连接，且有标示；连接处螺帽紧固、防松零件齐全。

什么是等电位联结为什么要设置等电位联结什么是等电位联结？等电位联结的定义有以下几种：美国国家电气法规对等电位联结所下的定义：将各金属体做永久的连接以形成导电通路,它应保证电气的连续导通性并将预期可能加于其上的电流安全导走。

《建筑物防雷设计规范》GB 50057-94（2000年版）对等电位联结的定义：将分开的装置、诸导电物体等用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差。

《建筑物电子信息系统防雷技术规范》GB 50343-2004对等电位联结的定义：设备和外露可导电部分的电位基本相等的电气连接。

《低压配电设计规范》GB 50054-95对等电位联结的定义：使各外露可导电部分和装置外可导电部分电位基本相等的电气连接。

上面的几种定义，都是强调将有可能带电伤人或物的设备外露可导电部分和装置外可导电部分做电位基本相等的电气连接，以达到减少电位差，这种连接就是等电位联结。

国际上非常重视等电位联接的作用，它对用电安全、防雷以及电子信息设备的正常工作和安全使用，都是十分必要的。

可以说，等电位联结越可靠、施工质量越高，电气上越安全。

需要特别指出，等电位联结中的“联结”，不同于电气线路中各线路之间、线路与设备之间的电气“连接”，也就是说“联结”不同于“连接”。

等电位“联结”是指为达到等电位目的而将各外露可导电部分和装置外可导电部分进行的的电气连接，这些导体正常工作时不通电流，不带电位，仅在故障时才通电流。

而通常所说的“连接”，是指工作时有电流流动的导体之间的电气“连接”。

为什么要设置等电位联结？为了人身和电气系统运行安全，在低压配电系统内，设置有各种继电保护、漏电保护和专用PE线保护等措施，保护措施已比较完善，为什么还要设置等电位联结？等电位联结是防止电击的一项重要安全措施。

我们从两起事故案例说起，几年前，山东某地一大学生落入喷水池，19人下去相救牺牲了7人。

发生这个惨剧仅仅是因为一台潜水泵漏电，而这个喷水池未做等电位联结；2007年12月15日晚，两人在昆明人民西路某温泉会馆桑拿室洗浴，因漏电，导致1人当场死亡，另1人受伤，究其原因，也是未做等电位联结。
