1 建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网路，环形网路应就近与等电位联结干线或局部等电位箱连接。

支线间不应串联连接。

见图1：
2 等电位联结的线路最小允许截面应符合表2的规定：
3 等电位联结的可接近裸露导体或其他金属部件、构件与
支线连接应可靠，熔焊、钎焊或机械紧固应导通正常。

4 需等电位联结的高级装修金属部件或零件，应有专用接线螺栓与等电位联结支线连接，且有标识；连接处螺帽紧固、防松零件齐全。

5 金属门、窗等的等电位联结见中国建筑标准设计研究所出版的图集号为97SD567的图集。

关于等电位联结随着人们对建筑内的安全防护问题的日益重视，关于等电位联结的条文在国际电工标准IEC60364－5－548:1996和我国电气标准GB 50096—1999 <<住宅设计规范>>、GB 50057—94 <<建筑物防雷设计规范>>、GB 50054—95<<低压配电设计规范>>、JGJ/T 16—92<<民用建筑电气设计规范>>等都将它规定为电气安全的基本要求。

一、等电位联结的有关规定等电位联结是将建筑物中各电气装置和其它装置外露的金属及可导电部分、人工或自然接地体用导体连接起来以达到减少电位差称为等电位联结。

等电位联结有总等电位联结、局部等电位联结和辅助等电位联结之分。

1、总等电位联结(MEB)是将建筑物内的下列导电部分汇接到进线配电箱近旁的接地母排(总接地端子板)上而互相联结：——进线配电箱的PE（PEN）母排；——自接地极引来的接地干线（如需要）；——建筑物内的公用设施金属管道，如煤气管道、上下水管道，以及暖气、空调等的干管；——建筑物的金属结构；钢筋混凝土内的钢筋网;——当有人工接地装置,也包括其接地极引线(接地母线)。

2、局部等电位联结(LEB)是在建筑物内的局部范围内按总等电位联结的要求再做一次等电位联结。

3、辅助等电位联结(SEB)是在伸臂范围内有可能出现危险电位差的可同时接触的电气设备之间或电气设备与装置外可导电部分(如金属管道、金属结构件)之间直接用导体作联结,。

二、等电位联结作用1、总等电位联结作用总等电位联结作用于全建筑，它在一定程度上可降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，消除自建筑物外沿电气线路和各种金属管道窜入的危险故障电压，有利于消除雷击电磁脉冲干扰，减少保护装置据拒动带来的危害。

如根据国内外电气事故统计，低压系统短路大多为相线碰设备外壳、金属管道结构和大地的接地故障(接地短路)，而这些设备外壳、管道、结构带对地故障电压沿电气线路和各种金属管道窜入的危险故障电压易导致人身电击或电气火灾事故，住宅内作总等电位联结可消除或降低这种故障电压，其效果胜过单纯的接地。

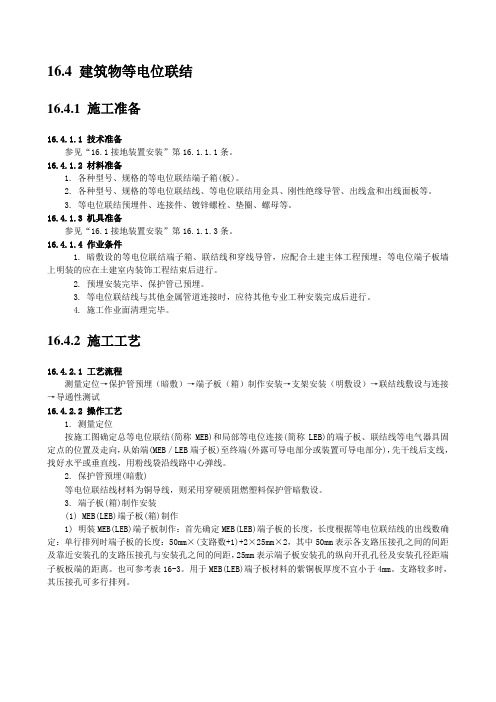

16.4 建筑物等电位联结16.4.1 施工准备16.4.1.1 技术准备参见“16.1接地装置安装”第16.1.1.1条。

16.4.1.2 材料准备1. 各种型号、规格的等电位联结端子箱(板)。

2. 各种型号、规格的等电位联结线、等电位联结用金具、刚性绝缘导管、出线盒和出线面板等。

3. 等电位联结预埋件、连接件、镀锌螺栓、垫圈、螺母等。

16.4.1.3 机具准备参见“16.1接地装置安装”第16.1.1.3条。

16.4.1.4 作业条件1. 暗敷设的等电位联结端子箱、联结线和穿线导管，应配合土建主体工程预埋；等电位端子板墙上明装的应在土建室内装饰工程结束后进行。

2. 预埋安装完毕、保护管已预埋。

3. 等电位联结线与其他金属管道连接时，应待其他专业工种安装完成后进行。

4. 施工作业面清理完毕。

16.4.2 施工工艺16.4.2.1 工艺流程测量定位→保护管预埋（暗敷）→端子板（箱）制作安装→支架安装（明敷设）→联结线敷设与连接→导通性测试16.4.2.2 操作工艺1. 测量定位按施工图确定总等电位联结(简称MEB)和局部等电位连接(简称LEB)的端子板、联结线等电气器具固定点的位置及走向，从始端(MEB／LEB端子板)至终端(外露可导电部分或装置可导电部分)，先干线后支线，找好水平或垂直线，用粉线袋沿线路中心弹线。

2. 保护管预埋(暗敷)等电位联结线材料为铜导线，则采用穿硬质阻燃塑料保护管暗敷设。

3. 端子板(箱)制作安装(1) MEB(LEB)端子板(箱)制作1) 明装MEB(LEB)端子板制作：首先确定MEB(LEB)端子板的长度，长度根据等电位联结线的出线数确定：单行排列时端子板的长度：50mm×(支路数+1)+2×25mm×2，其中50mm表示各支路压接孔之间的间距及靠近安装孔的支路压接孔与安装孔之间的间距，25mm表示端子板安装孔的纵向开孔孔径及安装孔径距端子板板端的距离。

建筑物等电位联结建筑物等位连接（Equipotential Bonding）是一项在建筑工程中至关重要的安全措施。

它涉及将建筑物中的所有导体连接在一起，以确保它们保持相同的电位。

这种连接对于防止电击和其他电气事故非常关键。

在本文中，我们将探讨建筑物等位连接的重要性、执行方法和一些实际的应用案例。

首先，让我们了解建筑物等位连接的原理。

当建筑物中的导体处于相同的电位时，无论其是否与其他设备或地面接触，电流都不会通过人体或其他触摸它们的物体。

这种等位连接能够有效地分散电流并确保人们避免电击。

而如果建筑物中的导体不连接在一起，就会导致不同电压的出现，从而增加了触摸电压和电击风险。

为了实现建筑物等位连接，可以采取一些具体步骤。

首先，建筑物的金属结构应该与地面接地系统连接。

这通常是通过埋设地下导线或钢筋来实现的。

其次，建筑物中的所有金属导体，如电线、管道和设备的外壳，都应连接到这个地下系统上。

这种连接可以通过安装等位连接条或导线来完成。

最后，确保所有进行连接的部件表面都足够接触良好，以确保电流能够自由地流动，不会在接触面产生高电阻。

现在我们来看一些实际的应用案例。

首先，游泳池是一个非常需要等位连接的场所。

在游泳池周围的地面上通常存在很大的潮湿，这增加了人们触电的风险。

通过将游泳池的金属结构和设备与地下系统连接起来，可以确保在任何情况下都维持着安全的电位。

另一个应用案例是医院。

医院中有很多敏感的医疗设备，这些设备要求在任何时候都具有稳定的电力供应，并且不能由于电击风险而对患者和医护人员构成威胁。

通过在医院建筑中实施等位连接，可以确保所有的电源和设备都处于相同的电位，从而降低了电击和电气事故的风险。

此外，建筑物等位连接在工业设施中也非常重要。

例如，化工厂和制造工厂中有许多对电力供应要求严格的设备和系统。

通过建筑物等位连接，可以保持所有导体的电位一致，防止电气事故，确保工人和设备的安全。

总结来说，建筑物等位连接是一项至关重要的安全措施，可以确保建筑物内部的金属导体处于相同的电位。

建筑物等电位联结工程文帮建筑物等电位联结1.1 一般规定1.1.1 建筑物电源进线处都应做总等电位联结，各个总等电位联结端子板应相连通。

总等电位联结端子板安装在进线配电箱近旁。

总等电位联结端子板，应将下列导电部分汇流互相连通。

1 进户线配电箱的母排。

2 公用设施有金属管道，如上、下水，热力，燃气等管道。

3 建筑物金属结构。

4 接地极引线。

1.1.2 等电位联结线和等电位联结端子板宜用铜质材料。

1.1.3 等电位联结，应符合以下要求：1 扁钢的搭接长度不应小于其宽度的2倍，三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）。

2 圆钢的搭接长度应不小于其直径的6倍，双面施焊（当直径不同时，搭接长度以直径大的为准）。

3 扁钢与圆钢连接时，其搭接长度应不小于圆钢直径的6倍。

4 等电位联结线与金属管道的连接。

应采用抱箍，与管道接触处的接触表面须刮拭干净，安装完毕后刷防护涂料，抱箍内径等于管道外径，其大小依管径大小而定。

金属部件或零件，应有专用接线螺栓与等电位联结支线连接，连接处螺帽紧固、防松件齐全。

1.1.4 等电位联结应按以下程序进行：1 总等电位联结：可作为导电接地体的金属管道入户处和供总等电位联结的接地干线的位置检查确认，才能安装焊接总等电位联结端子板，按设计要求做总等单位连接；2 辅助等电位联结：对供辅助等电位联结的接地母线位置检查确认，才能安装焊接辅助等电位联结端子板，按设计要求做辅助等电位联结；3 对特殊要求的建筑金属屏蔽网箱，网箱施工完成，经检查确认，才能与接地线连接。

1.1.5 等电位联结须测试导电的连续性，导电不良的连接处需作跨接线。

1.1.6 等电位联结端子板与插座保护线端子或任一装置外导电部分间的连接线的电阻包括连接点的电阻不应大于0.2Ω。

1.2 施工准备1.2.1 技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。

2 等电位联结前，应现场复核接地装置安装情况，经验收符合设计要求。

建筑物等电位衔接标准
建筑物每一电源进线都应做总等电位联合，各个总等电位联合端子板应相互连通。

金属管道衔接处一般不需加跨接线，给水体系的水表需加跨接线。

装有金属外壳排风机、空调器的金属门、窗柜或接近电源插座的金属门、窗柜以及距显露可导电部分伸臂范围内的金属栏杆、顶棚龙骨等金属体需做等电位衔接。

为防止用煤气管道作接地极，煤气管入户后应刺进绝缘段，以与野外埋地煤气管阻隔。

为防雷电流在煤气管道内发生电火花，在此绝缘段两头应跨接火花放电空隙。

一般场所离人站立处不超越 10m 的间隔内如有地下金属管道或结构
即可以为满意地上等电位的要求，不然应在地下加埋等电位带。

等电位联合内各联合导体间衔接可采用焊接，也可采用螺栓衔接或熔接。

等电位联合端子板应采纳螺栓衔接，以便拆开进行定时检测。

等电位联合线可采用 BV-4mm2塑料绝缘铜导线穿塑料管暗敷，也可采用-20× 4 镀锌扁钢或￠ 8 镀锌圆钢暗敷。

等电位联合用螺栓、垫圈、螺母等应进行热镀锌处理。

等电位联合端子板截面不得小于等电位联结线的截面。

等电位联合装置结束后，应进行导通性测验，测验用电源可采用空载电压 4~24V直流或交流电源，测验电流不小于 0.2A，可以为等电位
联合是有用的，如发现导通不良的管道衔接处，应作跨接线。

一、金属管道进出建筑物等电位联结工艺标准1.适用范围适用于金属管道进出建筑物等电位联结。

2.大样图3.工艺核心要义叙述各金属管道由室外进入室内处，应就近设置LEB 与附近的接地引出备房内的接地干线联结。

管道与卡码接触的部位不得有油漆。

煤气管道（或输油管道）在入户前需进行物理断接，并在断开的两端分别进行等电位联结。

4.注意事项为避免用煤气管道做接地极，煤气管入户后插入一段绝缘段以与户外埋地的煤气管隔离，同时，为防止雷电电流在煤气管道内产生火花，在绝缘段两端应跨接火花放电间隙。

(02D501-2,P-11)发电机燃油管道，各个配件之间都应进行跨接。

二、槽架悬吊式安装工艺标准1.适用范围适用于槽架悬吊式安装工艺。

2.大样图3.尺寸标准1）支吊架间距宜为1500mm。

2）刚性支架的设置位置：槽架的首/末端、转角/三通分支处、直线段每30m 处。

3）支吊架材料选用标准4.工艺核心要义叙述A、B、C：不同宽度的槽架选用不同的支吊架形式。

D：刚性支架形式。

走廊、通道等部位在布置槽架时，应在一侧预留大于等于300mm的空间用于检修。

5.注意事项金属线槽不应作为设备的接地导体，当设计无要求时，金属线槽全长不少于2处与PE或PEN线干线连接。

镀锌线槽间的连接板的两端不跨接接地线，但连接板两端不少于2个防松螺帽或防松垫圈的连接固定螺栓。

三、槽架沿墙安装工艺标准1.适用范围槽架沿墙安装工艺。

2.大样图3.尺寸标准1）H＝（W＋100）×60％2）支架材料选用标准：A:沿墙垂直安装线槽宽度小于300 时采用40×4 扁钢；大于等于300 时采用40×4 角钢；B:沿墙水平安装4.工艺核心要义叙述同一垂直通道内槽架安装形式应一致。

四、槽架支架接地工艺标准1.适用范围槽架支架接地工艺标准。

2.大样图3.工艺核心要义叙述当槽架与支架都是镀锌件时，采用A形式；当支架或槽架不是镀锌件时，采用B形式，B形式还可满足明显可见的要求。

等电位连接有明确的规范要求，在实际中却起不到应有的作用，就这个问题拿出来与同行讨论，有没有好的办法和意见，观点是我个人理解，不一定正确，请给予指正。

一、要求：根据国家强制性条文中采用接地故障保护时，在建筑物内应将下列导电体作总等电位联结：1．PE、2341．联结。

2．位联结。

3三、危害：当人体同时触及两个不同的导电部分时电流流经人体，由于电流的大小和电流持续时间的长短，人体会有不同的生理反应。

当人体手握带电导体时，电流超过10mA时，手掌的反应不是随人意的摆脱，而是握紧，在长时间电流作用下，人体将受到伤害。

四、作用：1．是可靠的防止电击的安全措施。

2．降低人体的接触电压。

3．消除沿PE线或PEN线窜入的故障危险电压。

五、质量验收要求：主控项目：1．建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等21212，引至所有金属物体连接。

3．厨卫间设等电位板或等电位箱（型号）做等电位联结，金属管道，抽油烟机、配电箱、防水灯、排气扇、淋浴器、金属地漏、洗衣机（预留）、金属存水弯、洗涤盆。

4．厨卫间预留等电位板。

厨卫间设等电位板或等电位箱（型号）做等电位联结，由等电位板或等电位箱引至所有可能带电金属物体连接接地线在防水层敷设。

七、影响及装修效果现在的商品住宅楼或职工集资楼基本上是在工程交工验收后装修入住的，每户的装修千差万别，配置的厨卫用具各不相同，位置摆放各不相同，这样就产生了问题。

1．原意从人体安全考虑的各个等电位连接线或接地接线盒影响了装修，如果保留，厨卫间的墙上到处是接线盒，曾经统计到的5平方米卫生间接线盒采暖管2个、浴霸1个、排水管12312可能或有可能带电的必须作等电位联结；厨房电气用具是否属于此类，答案是肯定的，而且有些电气还有专用的接地端子。

但是现在的家用电器，基本上都是代接地的三极插头，从安全角度考虑，家用电器的出厂都是经过严格检验的，再作一次接地，只是多了一层安全保护。
