隐蔽工程验收记录表一、项目基本情况
项目名称：XXXX工程
位置：XXXX地点
建设单位：XXXX公司
建设单位负责人：XXX
施工单位：XXX公司
施工单位负责人：XXX
验收单位：XXX部门
验收日期：XXXX年XX月XX日
二、隐蔽工程验收情况
1. 隐蔽工程内容
（1）地下管道安装
（2）电气线路敷设
（3）隔墙、隔墙柱施工
2. 验收依据
（1）相关规范标准
（2）项目合同要求
（3）建设单位技术要求
3. 验收流程
（1）施工单位提交验收申请
（2）验收单位对工程进行检查
（3）填写验收记录表
4. 隐蔽工程验收内容
（1）地下管道安装是否符合相关规范
（2）电气线路敷设是否符合设计要求
（3）隔墙、隔墙柱的施工质量
5. 隐蔽工程验收结果
（1）地下管道安装通过验收
（2）电气线路敷设符合标准要求
（3）隔墙、隔墙柱施工合格
三、备注
1. 此次隐蔽工程验收记录表经建设单位、施工单位和验收单位三方确认，有效性由相关部门审定。

2. 如发现任何质量问题，需及时整改并重新验收。

3. 建设单位应保留本次验收记录表，备查。

以上为本次隐蔽工程验收记录表，特此备案。

表D1-1-6

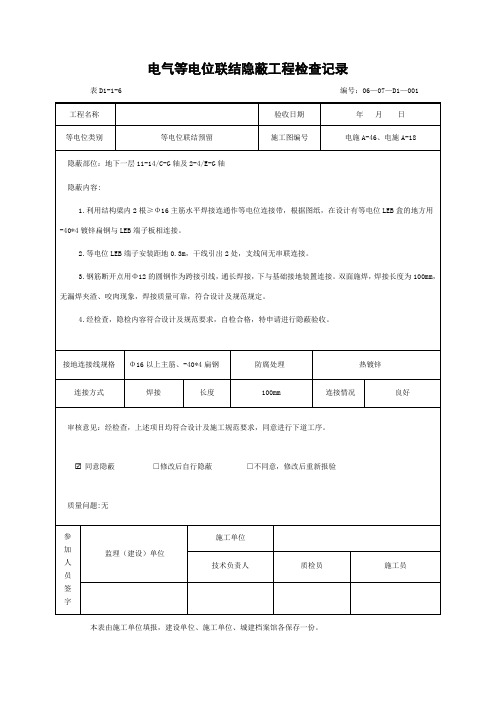

电气等电位联结隐蔽工程检查记录
编号：
工程名称
龙湖社区二期29#楼
验收日期
年月日
等电位类别
局部等电位联结 （1-16/A-G轴十一层卫生间）
施工图编号
电施01
隐蔽内容（图示或文字说明）：
1、卫生间底部钢筋以不大于0.6m×0.6m的钢筋交叉点进行点焊，卫生间四周梁用4×25热 镀锌扁钢进行跨接使卫生间环状连通，卫生间底板网格钢筋与四周梁环路点焊接通，焊接 位置正确可靠。 2、在卫生间梁环路上LEB箱底部位置焊出4×25热镀锌扁钢预留。 3、LEB线导管在卫生间板内暗敷，导管材质规格为PVC20。
接地连接线规格 连接方式
审核意见：
6主筋、热镀锌扁钢-4×25
焊接
长度
防腐处理 8.4m
刷防锈漆
连接情况
良好
同意隐蔽
修改后自行隐蔽
不同意，修改后重新报验
质量问题：
参加 人员 签字
监理（建设）单位
施工单位 技术负责人
湖北冶金建设有限公司
质检员
施工员
本表由

电气等电位联结隐蔽工程检查记录
表D1-1-6编号：06—07—D1—001
工程名称
验收日期
年月日
等电位类别
等电位联结预留
施工图编号
电施A-46、电施A-18
隐蔽部位：地下一层11-14/C-G轴及2-4/E-G轴
隐蔽内容:
1.利用结构梁内2根≥Ф16主筋水平焊接连通作等电位连接带，根据图纸，在设计有等电位LEB盒的地方用-40*4镀锌扁钢与LEB端子板相连接。
2.等电位LEB端子安装距地0.3m，干线引出2处，支线间无串联连。
3.钢筋断开点用Φ12的圆钢作为跨接引线，通长焊接，下与基础接地装置连接。双面施焊，焊接长度为100mm，无漏焊夹渣、咬肉现象，焊接质量可靠，符合设计及规范规定。
4.经检查，隐检内容符合设计及规范要求，自检合格，特申请进行隐蔽验收。
接地连接线规格
Φ16以上主筋、-40*4扁钢
防腐处理
热镀锌
连接方式
焊接
长度
100mm
连接情况
良好
审核意见：经检查，上述项目均符合设计及施工规范要求，同意进行下道工序。
同意隐蔽□修改后自行隐蔽□不同意，修改后重新报验
质量问题:无
参
加
人
员
签
字
监理（建设）单位
施工单位
技术负责人
质检员
施工员
本表由施工单位填报，建设单位、施工单位、城建档案馆各保存一份。

1.施工依据水施-01。
给水管防水套管
1-4/ A-C轴
验收意见
符合要求
自Hale Waihona Puke 意见符合设计要求及规范规定
监理（建设）单位验收人
（章）
施工单位专职质量检查员
（章）
单位工程项目
技术负责人
监理（建设）单位验收人
（章）
施工单位专职质量检查员
（章）
单位工程项目
技术负责人
隐蔽工程验收记录
验收日期:年月日
工程名称
依据图纸
惠济区花园口卫生院
电施-01、05
隐蔽工程验收内容
检验批名称
部位（轴线、标高、桩号）（㎜）
材质
规格
数量
简图说明（如无变更可标竣工图号）
1、施工依据电施-01、05；
2、连接方法：PVC管用专用套管、专用胶连接；
技1-14
隐蔽工程验收记录
验收日期:2005年8月10日
工程名称
依据图纸
郑州新郑机场5#变电站
电施
隐蔽工程验收内容
检验批名称
部位（轴线、标高、桩号）（㎜）
材质
规格
部位
简图说明（如无变更可标竣工图号）
1、施工依据电施-01；
2、从引下线在室内地坪焊接引出-40×
4镀锌扁铁,沿墙暗敷入室内。
一层等电位联结
自检意见
符合设计要求及规范规定
监理（建设）单位验收人
（章）
施工单位专职质量检查员
（章）
单位工程项目
技术负责人
技1-14
隐蔽工程验收记录
验收日期: 2005年月日
工程名称
依据图纸
郑州新郑机场5#变电站

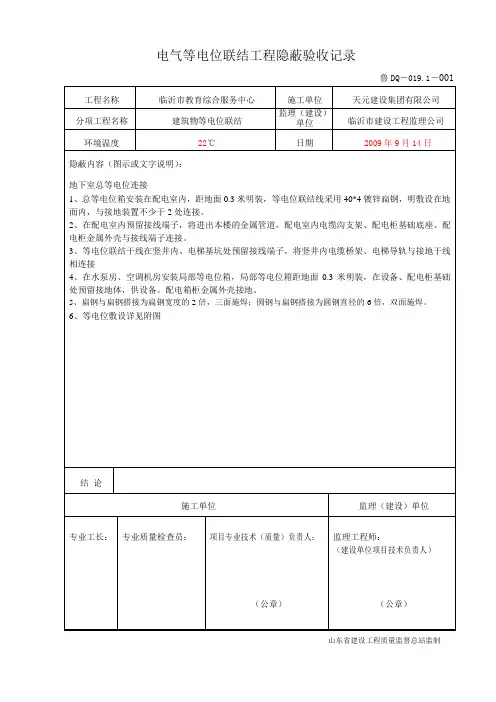

电气等电位联结工程隐蔽验收记录
鲁DQ－019.1－001
工程名称
临沂市教育综合服务中心
施工单位
天元建设集团有限公司
分项工程名称
建筑物等电位联结
监理（建设）
单位
临沂市建设工程监理公司
环境温度
22℃
日期
2009年9月14日
隐蔽内容（图示或文字说明）：
地下室总等电位连接
1、总等电位箱安装在配电室内，距地面0.3米明装，等电位联结线采用40*4镀锌扁钢，明敷设在地面内，与接地装置不少于2处连接。
4、卫生间内的钢筋网与等电位联结线可靠焊接并连通。
5、扁钢与扁钢搭接为扁钢宽度的2倍，三面施焊。圆钢与圆钢搭接为圆钢直径的6倍，双面施焊。圆钢与扁钢搭接为圆钢直径的6倍，双面施焊。
6、焊缝饱满均匀，焊渣清除干净。
结 论
施工单位
监理（建设）单位
专业工长：
专业质量检查员：
项目专业技术（质量）负责人：
（公章）
监理工程师：
（建设单位项目技术负责人）
（公章）
山东省建设工程质量监督总站监制
2、在配电室内预留接线端子，将进出本楼的金属管道，配电室内电缆沟支架、配电柜基础底座、配电柜金属外壳与接线端子连接。
3、等电位联结干线在竖井内、电梯基坑处预留接线端子，将竖井内电缆桥架、电梯导轨与接地干线相连接
4、在水泵房、空调机房安装局部等电位箱，局部等电位箱距地面0.3米明装，在设备、配电柜基础处预留接地体，供设备。配电箱柜金属外壳接地。
1、四层卫生间局部等电位联结
2、卫生间局部等电位箱距地面0.3米暗装。
3、卫生间采用局部等电位联结，利用柱内的作为引下线的两根主筋引出40*4镀锌扁钢至卫生间局部等电位箱。

隐蔽工程验收记录（通用表式一）
GD-C4-611 0 0 1 单位(子单位)工程名称 金紫广场基坑支护工程
施工单位 分部/子分部/分项 （系统/子系统） 隐蔽部位
东旭建设集团有限公司
挂网喷锚
检验批编号
GH段剖面
验收时间
2017年7月21日
至
2017年7月24日
隐蔽工程内容
质量要求
施工单位自检记录
监理(建设)单位验收意见
挂0.7@30*30钢丝网
纵向、横向搭接≥300mm
符合设计要求
泄水孔
φ 50@3000mm，2排 插筋长度L=1.0m，插筋
符合设计要求
备注/相关示图、照片:
监理（建设）单位 专业监理工程师 （建设单位项目技术负责人）： 专业工长
施工单位 专业质检员 施工班组长
专业监理工程师 （建设单位项目技术负责人）：
设)单位验收意见
施工班组长

一、隐蔽工程范围（内容）：建筑物等电位连接； 二、隐蔽方式：现浇混凝土梁板内暗敷； 三、施工方法：利用25*4镀锌扁钢与防雷引下线可靠联结，焊接采用双面搭接焊。 四、隐蔽前已进行的检查测试项目：按施工图纸施工，符合规范和设计要求。
专业工长(施工员)(签名) 专业承包安装单位 检查评定结果
检规范要求
项目专业质量检查员(签名):
年
月
日
（公章）
监理(建设)单位 验收结论 专业监理工程师（签名）： (建设单位项目专业技术负责人签名): 年 月 日 （公章）
《建筑电气工程施工质量验收规范》GB50303-2002
电气设计施工说明及图例 DS-01 日 14 点 起 到 2015
1#2#厂房基础接地平面图 年 11 月 1 日 15 点止
DS-44
从 2015 年 11 月 1
简介隐蔽工程范围（内容）/隐蔽方式/施工方法/隐蔽前已进行的检查测试项目及其结果(可包括相关的 示图、照电和其他备注说明)：
建筑物等电位联结 (分部)隐蔽工程验收记录(表式一)
GD3010216 单位(子单位)工程名称 所属子分部(系统)工程名称 /分项（子系统）工程名称 相关的施工部位 (层、区、段、房、室) 总承包施工单位 专业承包安装单位 施工执行的技术标准(含企 业的工艺规程、工法等)名 称及编号 相关施工图名称及其图号 验收日期: 汕头市龙华建筑总公司 / LED驱动电源生产项目--1#2#厂房 防雷及接地/建筑物等电位连接 地下室 项目负责人 项目负责人 蔡祖永 /

等电位联结施工隐蔽验收记录DQ2.15
建设单位
无锡市妇幼保健院
施工图号
电施
单位工程
无锡市妇幼保健院保健科技综合楼
工程部位
地下室二层2号地块底板
分项工程
地下室基础等电位联结
种类
等电位联结名称
使用材料
敷方法
隐蔽数量
备注
总
等
电
位
联
结
进线箱PE(PEN)母排
公共设施金属管道
给水管道
排水管道
热力管道
建筑物金属结构
梁
柱
人工接地
1.
2.
辅助
等电
位联
结
1.
2.
3.
4.
局
部
等
电
位
联
结
PE线与PE母线
公共设施金属管
1.
25*4镀锌扁铁
焊接
6处
2.
建筑物金属结构
人工接地
1．
2．
说明
MBE总等电位箱在地下室一层，由两根25*4镀锌扁铁（40*4镀锌扁铁）从基础网引上来。
LEB局部等电位由基础网用柱内两根主筋引上再用两根25*4镀锌扁铁（40*4镀锌扁铁）引出
检查结果
符合设计要求及规范规定，评定为优质
专业技术负责人：
项目专业质检员：
年月日
验收意见：
专业监理工程师
（建设单位项目负责人）：
年月日

等电位联结隐蔽工程验收记录
等电位联结隐蔽工程验收记录一般包括以下内容：
1. 工程名称：记录工程的全称，包括楼房编号、单元号、楼层号等信息。

2. 分部工程名称：记录等电位联结所在分部工程的名称，如防雷及接地安装分部工程。

3. 等电位联结名称：记录等电位联结的具体名称，如建筑物等电位联结。

4. 验收日期：记录验收的日期。

5. 验收标准：列出等电位联结的具体标准，包括材料、规格、连接方式、接地电阻值等。

6. 验收情况：描述等电位联结的实际施工情况，包括使用的材料、连接方式、接地电阻值等。

7. 验收人员：列出参加验收的所有人员姓名及职务。

8. 验收意见：记录验收人员的意见和建议，包括对施工质量的评价、对不符合标准的地方提出的修改意见等。

9. 验收结论：给出验收结论，包括是否通过验收、是否需要整改、是否可以进入下一道工序等。

10. 签字确认：所有参加验收的人员都需要签字确认。

需要注意的是，等电位联结隐蔽工程验收记录的具体格式和内容可能因不同的工程标准和要求而有所差异，建议根据实际情况进行具体记录。

1。

接地连接规格
钢筋、热镀锌扁钢40×4
防腐处理
刷防锈漆后再刷银粉漆
连接方式
焊接
长度
连接情况
良好
审核意见：
经检查，符合国家现行规范和设计要求，合格。
□同意隐蔽 □修改后自行隐蔽 □不同意，修改后重新报验
质量问题：
参加人
员签字
监理（建设）单位
施工单位
湖北民族建设集团有限公司
技术负责人
质检员
施工员Leabharlann 接地连接规格钢筋、热镀锌扁钢40×4
防腐处理
刷防锈漆后再刷银粉漆
连接方式
焊接
长度
连接情况
良好
审核意见：
经检查，符合国家现行规范和设计要求，合格。
□同意隐蔽 □修改后自行隐蔽 □不同意，修改后重新报验
质量问题：
参加人
员签字
监理（建设）单位
施工单位
湖北民族建设集团有限公司
技术负责人
质检员
施工员
电气等电位联结隐蔽工程检查记录
表D1-1-4编号：
工程名称
书香门第2#楼
验收日期
2013年12月21日
等电位类别
二区十六层楼面等电位联结预留
施工图号
电施
隐蔽内容（图示或文字说明）：
等电位联结利用引下线及地梁内两根主筋，根据图纸，在设计有LEB端子板的地方用40×4镀锌扁钢引出与LEB端子板相联接。等电位LEB端子安装距地0.3m。电源进线处均应做总等电位联结（即PE线）各端子板应相互连通。
电气等电位联结隐蔽工程检查记录
表D1-1-4编号：
工程名称
书香门第1#楼
验收日期
2013年12月17日
等电位类别

建筑物等电位联结安装-隐蔽工程检查验收记录————————————————————————————————作者：————————————————————————————————日期：2编号：（01-18/03-02/04-02/05-16）/06-17/(08-20/09-01）□□□工程名称 浙江万达进出口有限公司综合楼分部（子分部）工程名称建筑电气（防雷及接地安装）项目经理 何泽民 施工单位 浙江大立建设有限公司 验 收 部 位1-9/A-H 轴一层施工图号电施-01施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2002分项工程名称/检验批编号 建筑物等电位联结安装/060704 联系单号或日期 /检 查 项 目 检 查 情 况说明或简图：1、等电位联结安装根据电施-01进行施工。

2、等电位联结干线采用镀锌扁钢与接地装置焊接连通，镀锌扁钢搭接长度符合要求，三面施焊，焊缝饱满无虚焊，焊接质量良好。

3、等电位联结线采用穿PVC 电线管保护，PVC 电线管连接采用配件粘接，导管的弯曲半径大于管外径的10D ，敷设于两板筋之间，固定牢固。

4、施工质量符合设计及规范要求。

热镀锌扁钢焊接符合要求 电线导管敷设安装（PVC 电线管） 符合要求检 查 验 收 意 见施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：年 月 日专业监理工程师(签名)：(建设单位项目专业技术负责人)年 月 日编号：（01-18/03-02/04-02/05-16）/06-17/(08-20/09-01）□□□工程名称 浙江万达进出口有限公司综合楼分部（子分部）工程名称建筑电气（防雷及接地安装）项目经理 何泽民 施工单位 浙江大立建设有限公司 验 收 部 位1-9/A-H 轴二层施工图号电施-01施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2002分项工程名称/检验批编号 建筑物等电位联结安装/060704 联系单号或日期 /检 查 项 目 检 查 情 况说明或简图：1、等电位联结安装根据电施-01进行施工。

使用材料
敷设方法
隐蔽数量
