等电位联结目的和规范要求

等电位联结目的和规范要求

等电位联结目的和规范要求等电位联结（Equipotential bonding）是一种用于电气系统中保护人身安全的技术措施。

其目的是在电气设备的金属构件上，建立一个具有相同电位的连接，以确保在设备发生故障时，不会对人体造成电击危险。

等电位联结是电气安全的重要措施，其规范要求由各国电气安全标准所制定，以确保设备在使用过程中符合安全标准。

等电位联结的目的主要是为了保护人员的安全。

在电气设备中，一些金属构件可能会与电气回路产生接触，如果设备发生故障，如线路短路或漏电，就会导致构件上出现电压。

如果在此时人员触摸到可能有电压的构件，就会发生电击事故。

等电位联结通过将设备中所有可能带电的金属构件连接在一起，形成一个相同电位的接地系统，从而在设备故障时保护人员免受电击的危险。

1.设备接地：等电位联结中的关键是将设备金属构件与地之间建立良好的接地连接。

为此，规范要求设备金属构件必须与专门的接地系统连接，以确保金属构件和外部大地之间有较低的电阻。

这可以通过使用接地线或导体，将设备的金属构件与接地柱或接地网连接来实现。

2.电流分布：规范要求电流在等电位联结系统中分布均匀，即各个金属构件之间的电压差应保持较小。

为此，规范要求接地系统中的电阻值应控制在一定范围内，以确保金属构件之间的电压差不超过安全标准。

3.设备连接：规范要求等电位联结系统中的所有设备连接必须牢固可靠，并符合安全要求。

此外，规范还要求连接点必须清洁，无腐蚀和氧化，以确保连接的质量和可靠性。

4.系统检测和维护：规范要求等电位联结系统必须进行定期检测和维护，以确保其正常运行。

这包括检查接地线和接地柱的连接情况，测量接地电阻值，清理连接点等。

如果发现问题，必须及时采取措施修复和维护。

总之，等电位联结作为一种重要的电气安全措施，旨在保护人员免受电击危险。

各个国家和地区的电气安全标准都要求设备建立合适的等电位联结系统，并遵守相关规范要求，以确保电气设备在使用过程中达到安全标准。

等电位联结目的及规范要求课件

等电位联结目的及规范要求课件

•3.电磁干扰防护
• 在供电系统故障或直击雷放电过程中，强大的脉 冲电流对周围的导线或金属物形成电磁感应，敏感 电子设备处于其中，可以造成数据丢失、系统崩溃 等。通常，屏蔽是减少电磁波破坏的基本措施，在 机房系统分界面做的等电位连接，由于保证所有屏 蔽和设备外壳之间实现良好的电气连接，最大限度 减小了电位差，外部电流不能侵入系统 ,得以有效防 护了电磁干扰。
到减少电位差称为等电位联结。
二、等电位联结作用
• 等电位的作用是使保护范围内的电位处在同一电位上， 从而避免产生电位差发生的事故。主要保护作用如下： • 1.雷击保护 • IEC 标准中指出，等电位连接是内部防雷措施的一部分 。当雷击建筑物时，雷电传输有梯度，垂直相邻层金属构 架节点上的电位差可能达到10kV量级，危险极大。但等电 位联结将本层柱内主筋、建筑物的金属构架、金属装置、 电气装置、电信装置等连接起来，形成一个等电位连接网 络，可防止直击雷、感应雷、或其他形式的雷，避免雷击 引发的火灾、爆炸、生命危险和设备损坏。
16
•---给水系统的水表需加接跨接线，以保证水管的等 电位联结和接地的有效。 •---装有金属外壳排风机、空调器的金属门、窗框或 靠近电源插座的金属门、窗框以及外露可导电部分 伸臂范围内的金属栏杆、吊顶龙骨等金属体需做等 电位联结。 •---一般场所离人站立处不超过10m的距离内如有地 下金属管道或结构即可认为满足地面等电位要求， 否则应在地下加埋等电位带。游泳池之类特殊电击 危险场所需增大地下金属导体密度。
而带电位，反而能引入别处的电位。如果浴室内有 PE线，浴室内局部等电位联结必须与该PE线相连。 •---对于暗敷的等电位联结线及其连接处，电器施工 人员应做隐检记录及检测报告。对于隐蔽部分的等 电位联结线及其连接处，应在竣工图上注明实际走 向和部位。 •---为保证等电位联结的顺利施工和安全运行，电气 、土建、水、暖 等施工和管理人员需密切配合。管 道检修时，应由电气人员在断开管道前预先接通跨 接线，以保证等电位连接始终导通。

等电位连接

等电位连接

等电位连接

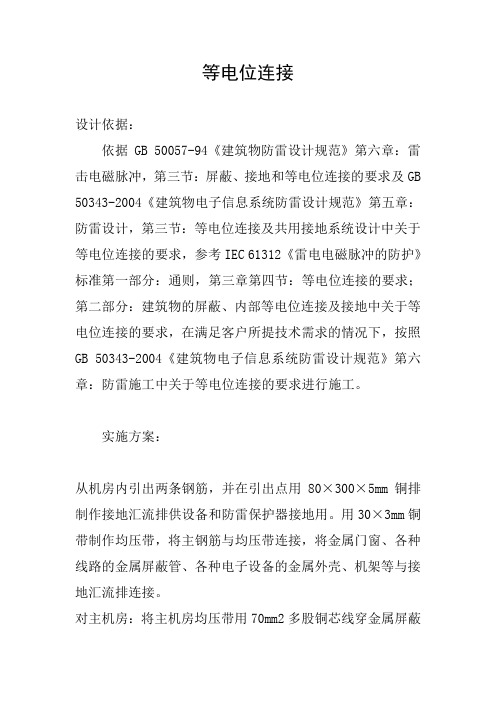

设计依据：
依据GB 50057-94《建筑物防雷设计规范》第六章：雷击电磁脉冲，第三节：屏蔽、接地和等电位连接的要求及GB 50343-2004《建筑物电子信息系统防雷设计规范》第五章：防雷设计，第三节：等电位连接及共用接地系统设计中关于等电位连接的要求，参考IEC 61312《雷电电磁脉冲的防护》标准第一部分：通则，第三章第四节：等电位连接的要求；第二部分：建筑物的屏蔽、内部等电位连接及接地中关于等电位连接的要求，在满足客户所提技术需求的情况下，按照GB 50343-2004《建筑物电子信息系统防雷设计规范》第六章：防雷施工中关于等电位连接的要求进行施工。

实施方案：
从机房内引出两条钢筋，并在引出点用80×300×5mm铜排制作接地汇流排供设备和防雷保护器接地用。

用30×3mm铜带制作均压带，将主钢筋与均压带连接，将金属门窗、各种线路的金属屏蔽管、各种电子设备的金属外壳、机架等与接地汇流排连接。

对主机房：将主机房均压带用70mm2多股铜芯线穿金属屏蔽
管与室外接地网连接。

对分机房：将分机房均压带用50mm2多股铜芯线穿金属屏蔽管与室外接地网连接。

将各种信号线的屏蔽管在进入中控室时用16mm2多股铜芯线做等电位连接处理。

在进入主机房后，再将屏蔽管用16mm2多股铜芯线与接地汇流排做等电位连接处理。

等电位联结目的及规范要求祥解

等电位联结目的及规范要求祥解
型产品供应，但产品较少，有关主管部门对需联结 的设备（如浴盆）和一些铸铁管的生产也未要求等 电位联结用的接线端子，给施工安装增加了一些困 难，也影响联结的美观，需在现场设法克服。下面 就一些有关安装方面的问题做些说明。 •---金属管道的连接处一般不需要加接跨接线。
2020/4/8
17
•---给水系统的水表需加接跨接线，以保证水管的等 电位联结和接地的有效。
2020/4/8
二、等电位联结作用
等电位的作用是使保护范围内的电位处在同一电位上， 从而避免产生电位差发生的事故。主要保护作用如下：
1.雷击保护 IEC标准中指出，等电位连接是内部防雷措施的一部分。 当雷击建筑物时，雷电传输有梯度，垂直相邻层金属构架 节点上的电位差可能达到10kV量级，危险极大。但等电位 联结将本层柱内主筋、建筑物的金属构架、金属装置、电 气装置、电信装置等连接起来，形成一个等电位连接网络， 可防止直击雷、感应雷、或其他形式的雷，避免雷击引发 的火灾、爆炸、生命危险和设备损坏。
3.2.2电源进线、信息进线等电位联结示意图
3.2 局部等电位联结
在一局部场所范围内将各可导电部分连通，称作 局部等电位联结。它可通过局部等电位联结端子将 下列部分互相联通：
---PE母线或PE干线； ---公用设施的金属管道；
---建筑物金属结构；
2020/4/8
13
2020/4/8
3.2卫生间局部等电位
2020/4/8
3.电磁干扰防护
在供电系统故障或直击雷放电过程中，强大的脉冲 电流对周围的导线或金属物形成电磁感应，敏感电 子设备处于其中，可以造成数据丢失、系统崩溃等。 通常，屏蔽是减少电磁波破坏的基本措施，在机房 系统分界面做的等电位连接，由于保证所有屏蔽和 设备外壳之间实现良好的电气连接，最大限度减小 了电位差，外部电流不能侵入系统,得以有效防护了 电磁干扰。

等电位联结目的及规范要求

等电位联结目的及规范要求
3.2局部等电位联结 (local equipotential bonding ， 简称LEB)
3.3 辅助等电位联结 (supplementary equipotential bonding ，简称 SEB )
2019/12/31
3.1 总等电位联结
总等电位联结作用于全建筑物，它在一定程度上可降低 建筑物内间接接触电击的接触电压和不同金属部件间的电位 差，并消除自建筑物外经电气线路和金属管道引入的危险故 障电压的危害。它应通过进线配电箱近旁的接地母排（总等 电位联结端子板），将下列可导电部分互相连通：
2019/12/31
4.触电保护
浴室等电位连接就是保护你不会在洗澡的时候被 电着。电热水器、坐浴盆、电热墙，浴霸以及传统 的电灯等都有漏电的危险，电气设备外壳虽然与 PE 线联结，但仍可能会出现足以引起伤害的电位，发 生短路、绝缘老化、中性点偏移或外界雷电而导致 浴室出现危险电位差时，人受到电击的可能性非常 大，倘若人本身有心脑方面疾病，后果更严重。 等 电位联结使电气设备外壳与楼板墙壁电位相等，可 以极大地避免电击的伤害， 其原理类似于站在高压 线上的小鸟，因身体部位间没有电位差而不会被电
2019/12/31
2.静电防护 静电是指分布在电介质表面或体积内，以及在绝缘
导体表面处于静止状态的电荷。传送或分离固体绝 缘物料、输送或搅拌粉体物料、流动或冲刷绝缘液 体、高速喷射蒸汽或气体，都会产生和积累危险的 静电。静电电量虽然不大，但电压很高，容易产生 火花放电，引起火灾、爆炸或电击。 等电位联结可 以将静电电荷收集并传送到接地网，从而消除和防 止静电危害。
---进线配电箱的PE（PEN）母排； ---公用设施的基础管道，如上下水、热力、燃气等管道 ---建筑物金属结构 ---如果设置有人工接地，也包括其接地极引线。 接地母排应尽量在或靠近两防雷区界面处设置。各个总 等电位联结的接地母排应互相联通。

等电位联结目的及规范要求ppt课件

等电位联结目的及规范要求ppt课件

6
3.电磁干扰防护
在供电系统故障或直击雷放电过程中，强大的脉冲 电流对周围的导线或金属物形成电磁感应，敏感电 子设备处于其中，可以造成数据丢失、系统崩溃等。 通常，屏蔽是减少电磁波破坏的基本措施，在机房 系统分界面做的等电位连接，由于保证所有屏蔽和 设备外壳之间实现良好的电气连接，最大限度减小 了电位差，外部电流不能侵入系统,得以有效防护了 电磁干扰。
27
六、对等电位联结的认识
局部等电位联结是将局部范围内通过局部等电位联结 端子板将金属管道、金属构件等联结起来，使局部的电位处 在同一电位上，即使此电位高于地电位，在该范围内是不会 产生电位差的，从而避免发生电击事故。在洗浴时人体皮肤 完全湿透，人体阻抗大大下降，沿金属管道导入浴室的10～ 20V电压即足以使人发生心室纤维性颤动而致死，引起电击 伤亡事故。这种电气事故是不能装漏电保护器、隔离变压器 等保护电器来防范的，因为这种使人伤亡的电压是沿非电的 金属管道、金属构件传导的，唯一的防范措施是在此作局部 等电位联结。这样做后，无论从哪里导入了不正常的电压， 由于等电位联结的作用，该场所内所有导电部分的电位都同 时升高到同一电位水平，不会产生电位差，电击事故自然就 不会发生。我们应充分认识到这些场所的电气危险性和实施 局部等电位联结的重要性。 28
5
2.静电防护
静电是指分布在电介质表面或体积内，以及在绝缘 导体表面处于静止状态的电荷。传送或分离固体绝 缘物料、输送或搅拌粉体物料、流动或冲刷绝缘液 体、高速喷射蒸汽或气体，都会产生和积累危险的 静电。静电电量虽然不大，但电压很高，容易产生 火花放电，引起火灾、爆炸或电击。等电位联结可 以将静电电荷收集并传送到接地网，从而消除和防 止静电危害。
19
---等电位联结内各联结导体间的联结可采用焊接， 焊接处不应有夹渣、咬边、气孔及未焊透情况；也 可采用熔接。在腐蚀性场所应采取防腐措施，如镀 锌或加大导线截面等。 --- 等电位联结端子板应采取螺栓连接，以便拆 卸进行定期检测； --- 等电位联结线及端子板宜采用铜质材料，是 因为其导电性和强度都比较好； --- 当等电位联结线采用钢材焊接时，应采用搭 接焊并应满足如下要求：

等电位联结目的及规范要求.

中建二局上海“城上城”项 目
2018/7/25
等电位联结的作用与施工

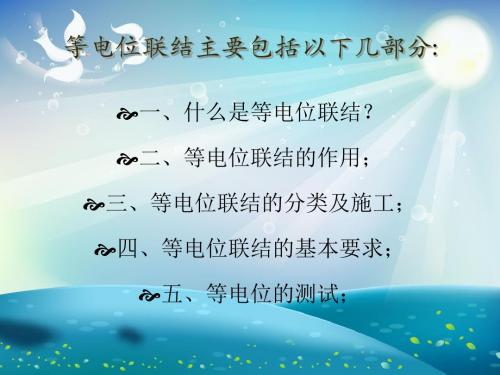

等电位联结主要包括以下几部分:
一、什么是等电位联结？
二、等电位联结的作用；
三、等电位联结的分类及施工；
四、等电位联结的基本要求； 五、等电位的测试；
2018/7/25
一、什么是等电018/7/25
2.静电防护
静电是指分布在电介质表面或体积内，以及在绝缘 导体表面处于静止状态的电荷。传送或分离固体绝 缘物料、输送或搅拌粉体物料、流动或冲刷绝缘液 体、高速喷射蒸汽或气体，都会产生和积累危险的 静电。静电电量虽然不大，但电压很高，容易产生 火花放电，引起火灾、爆炸或电击。等电位联结可 以将静电电荷收集并传送到接地网，从而消除和防 止静电危害。
其它装置外露的金属及可导电部分、人工或
自然接地体用导体连接起来，使整个建筑物
的正常非带电导体处于电气连通状态。以达
到减少电位差称为等电位联结。
2018/7/25
二、等电位联结作用
等电位的作用是使保护范围内的电位处在同一电位上， 从而避免产生电位差发生的事故。主要保护作用如下： 1.雷击保护 IEC标准中指出，等电位连接是内部防雷措施的一部分。 当雷击建筑物时，雷电传输有梯度，垂直相邻层金属构架 节点上的电位差可能达到10kV量级，危险极大。但等电位 联结将本层柱内主筋、建筑物的金属构架、金属装置、电 气装置、电信装置等连接起来，形成一个等电位连接网络， 可防止直击雷、感应雷、或其他形式的雷，避免雷击引发 的火灾、爆炸、生命危险和设备损坏。
2018/7/25
---等电位联结内各联结导体间的联结可采用焊接， 焊接处不应有夹渣、咬边、气孔及未焊透情况；也 可采用熔接。在腐蚀性场所应采取防腐措施，如镀 锌或加大导线截面等。 --- 等电位联结端子板应采取螺栓连接，以便拆 卸进行定期检测； --- 等电位联结线及端子板宜采用铜质材料，是 因为其导电性和强度都比较好； --- 当等电位联结线采用钢材焊接时，应采用搭 接焊并应满足如下要求：

等电位联结目的及规范要求

等电位联结目的及规范要求等电位联结是一种用于实现电气安全的电气联结方式。

在工业和建筑领域，电力系统中多个设备和设施需要进行电气联接，等电位联结能够将电气设施、设备或者系统以相同电位连接，从而避免电击危险，提高电气安全性。

本文将探讨等电位联结的目的以及规范要求。

等电位联结的目的是保证电气安全，避免电击危险。

在各种电气设施、设备或者系统之间建立等电位联结能够将它们以相同的电位连接在一起，从而避免由于电位差产生的电流流动，减少电气事故的发生。

等电位联结能够有效降低电击危险，保护人身安全。

为了实现等电位联结的目的，一些国家制定了相关的规范要求。

以下是一些常见的规范要求：1.接地系统：等电位联结要求设备、设施或者系统必须连接到适当的接地系统。

接地系统可以消除电位差，降低电流流动，防止人体触电。

接地系统的设计和安装必须符合相关规范，并且需要定期检查和维护。

2.等电位联结线：等电位联结线是将设备、设施或者系统连接在一起的导线。

等电位联结线必须具有足够的导电能力和耐久性，以确保安全的电气接地。

等电位联结线的材料、尺寸以及连接方式必须符合规范的要求。

3.联结点：等电位联结点是设备、设施或者系统之间进行等电位联结的位置。

联结点必须能够确保良好的电气连接，以达到等电位联结的目的。

联结点必须固定可靠，并且需要定期检查和维护以确保其正确性和完整性。

4.标识：等电位联结点和等电位联结线必须标有正确的标识，以便操作人员能够识别和理解。

标识必须清晰可见，并且需要定期检查和维护以确保其清晰易读。

5.线路保护：等电位联结线和接地系统必须采取适当的线路保护措施。

例如，使用熔断器或者保险丝来保护联结线，确保在电流过大的情况下能够迅速切断电源。

6.检查和测试：等电位联结点和接地系统需要定期进行检查和测试，以确保其符合要求。

例如，测量等电位联结线的电阻，检测联结点的安全性和完整性。

测试结果必须记录并及时采取措施进行维修和修复。

总之，等电位联结是保证电气安全的重要手段。

等电位联结施工的规范要求及做法示例

等电位联结，通俗的讲是指将建筑物内人体所能触及到的金属导体及其他金属构件连接在一起，形成一个等电位网络，使得在其发生电气故障时（诸如雷击等），金属导体均保持在一个相等的电位，以减少雷击电流或其他电气故障产生的“浪涌”电流在它们之间产生的电位差，从而达到保护人生及设施安全的目的。

在当前的电气工程中，存在由于对等电位联结的理解不正确或思想不重视，经常出现安装不到位的问题，例如该联结的未联结，造成安全隐患。

本位总结了等电位联结施工的规范要求及做法示例，以供大家参考借鉴。

规范要求
►建筑物等电位联结干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网络，环形网络应就近与等电位联结干线或局部等电位箱联结。

支线间不应串联连接。

►等电位联结的可接近裸露导体或其他金属部件、构件与支线连接应可靠，熔焊、钎焊或机械紧固应导通正常。

►需等电位联结的高级装修金属部件或零件，应有专用接线螺栓与等电位连接，且有标识；连接处螺帽紧固，防松零件齐全。

►在高级装修的卫生间内，各种金属部件外观华丽，应在内侧设置专用的等电位联结点与暗敷的等电位联结支线联通，这样就不会因乱接而影响观感质量。

►等电位联结应可靠合理，不因某个设施的检修而使等电位联结系统开断，既不允许串联联结，必须并联联结。

做法示例
总等电位和局部等电位联结示例
局部等电位联结示例
卫生间局部等电位联结示例
总等电位箱标识、搭接做法示例
盥洗盆等电位联结示例
管道等电位联结示例
管道等电位联结示例
煤气进户管等电位联结示例
管道井管道等电位联结做法示例。

等电位联结目的及规范要求


3.2.2电源进线、信息进线等电位联结示意图
3.2 局部等电位联结
在一局部场所范围内将各可导电部分连通，称作 局部等电位联结。它可通过局部等电位联结端子将 下列部分互相联通：
---PE母线或PE干线； ---公用设施的金属管道；
---建筑物金属结构；
2019/12/10
13
2019/12/10
型产品供应，但产品较少，有关主管部门对需联结 的设备（如浴盆）和一些铸铁管的生产也未要求等 电位联结用的接线端子，给施工安装增加了一些困 难，也影响联结的美观，需在现场设法克服。下面 就一些有关安装方面的问题做些说明。 •---金属管道的连接处一般不需要加接跨接线。
2019/12/10
17
•---给水系统的水表需加接跨接线，以保证水管的等 电位联结和接地的有效。
2019/12/10
二、等电位联结作用
等电位的作用是使保护范围内的电位处在同一电位上 ，从而避免产生电位差发生的事故。主要保护作用如下：
1.雷击保护 IEC标准中指出，等电位连接是内部防雷措施的一部分 。当雷击建筑物时，雷电传输有梯度，垂直相邻层金属构 架节点上的电位差可能达到10kV量级，危险极大。但等电 位联结将本层柱内主筋、建筑物的金属构架、金属装置、 电气装置、电信装置等连接起来，形成一个等电位连接网 络，可防止直击雷、感应雷、或其他形式的雷，避免雷击 引发的火灾、爆炸、生命危险和设备损坏。
•---装有金属外壳排风机、空调器的金属门、窗框或 靠近电源插座的金属门、窗框以及外露可导电部分 伸臂范围内的金属栏杆、吊顶龙骨等金属体需做等
电位联结。 •---一般场所离人站立处不超过10m的距离内如有地 下金属管道或结构即可认为满足地面等电位要求， 否则应在地下加埋等电位带。游泳池之类特殊电击
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
---当等电位联结线采用钢材焊接时，应采用搭 接焊并应满足如下要求：
2020/4/7
①扁钢的搭接长度不应小于其宽度的二倍，三面施 焊。当扁钢宽度不同时，搭接长度以宽的为标准；
②圆钢的搭接长度不应小于其直径的六倍，双面施 焊。当直径不同时，搭接长度以直径大的为准；
③圆钢与扁钢连接时，其搭接长度不应小于圆钢直 径的六倍，双面施焊。
20V电压即足以使人发生心室纤维性颤动而致死，引起电击
伤亡事故。这种电气事故是不能装漏电保护器、隔离变压器
等保护电器来防范的，因为这种使人伤亡的电压是沿非电的
金属管道、金属构件传导的，唯一的防范措施是在此作局部
等电位联结。这样做后，无论从哪里导入了不正常的电压，
由于等电位联结的作用，该场所内所有导电部分的电位都同
2020/4/7
而带电位，反而能引入别处的电位。如果浴室内有 PE线，浴室内局部等电位联结必须与该PE线相连。 •---对于暗敷的等电位联结线及其连接处，电器施工 人员应做隐检记录及检测报告。对于隐蔽部分的等 电位联结线及其连接处，应在竣工图上注明实际走 向和部位。 •---为保证等电位联结的顺利施工和安全运行，电气、 土建、水、暖 等施工和管理人员需密切配合。管道 检修时，应由电气人员在断开管道前预先接通跨接 线，以保证等电位连接始终导通。
2020/4/7
2.静电防护
静电是指分布在电介质表面或体积内，以及在绝缘 导体表面处于静止状态的电荷。传送或分离固体绝 缘物料、输送或搅拌粉体物料、流动或冲刷绝缘液 体、高速喷射蒸汽或气体，都会产生和积累危险的 静电。静电电量虽然不大，但电压很高，容易产生 火花放电，引起火灾、爆炸或电击。等电位联结可 以将静电电荷收集并传送到接地网，从而消除和防 止静电危害。
3.2.2电源进线、信息进线等电位联结示意图
3.2 局部等电位联结
在一局部场所范围内将各可导电部分连通，称作 局部等电位联结。它可通过局部等电位联结端子将 下列部分互相联通：
---PE母线或PE干线； ---公用设施的金属管道；
---建筑物金属结构；
2020/4/7
13
2020/4/7
3.2卫生间局部等电位
④扁钢与钢管、扁钢与角钢焊接时，应紧贴3/4钢 管表面，或紧贴角钢外侧两面，上下两侧施焊。
⑤除埋设在砼中的焊接接头外，应有防腐措施。
2020/4/7
---等电位联结线采用不同材质的导体连接时，可采 用熔接法进行连接，也可采用压接法。压接时压接 处应进行热搪锡处理。 ---等电位联结线在地下暗敷时，其导体之间连接禁 止采用螺栓压接。 ---等电位联结用的螺栓、垫圈、螺母等应进行热镀 锌处理。 ---等电位联结线应有黄绿相间的色标，在等电位联 结端子板上应刷黄色底漆并标以黑色记号。
2020/4/7
3.电磁干扰防护
在供电系统故障或直击雷放电过程中，强大的脉冲 电流对周围的导线或金属物形成电磁感应，敏感电 子设备处于其中，可以造成数据丢失、系统崩溃等。 通常，屏蔽是减少电磁波破坏的基本措施，在机房 系统分界面做的等电位连接，由于保证所有屏蔽和 设备外壳之间实现良好的电气连接，最大限度减小 了电位差，外部电流不能侵入系统,得以有效防护了 电磁干扰。
2020/4/7
4.2等电位联接线的要求
4.2.1
2020/4/7
4.2.2
2020/4/7
25
五、等电位联结测试
局部等电位联结安装完毕后，应进行导通性测试， 测试用电源可采用空载电压为4～24v的直流或交流 电源，测试电流不应小于0.2A，若等电位联结端子 板与等电位联结范围内的金属管道等金属体末端之 间的电阻不大于4欧姆（可采用接地电阻表测试）， 可认为等电位联结是有效的，如发现导通不良的管 道连接处，应作跨接线。在施工时，各工种间需密 切配合，以保证等电位联结的始终导通。 在投入使 用后应定期作测试。
2020/4/7
4.触电保护
浴室等电位连接就是保护你不会在洗澡的时候被 电着。电热水器、坐浴盆、电热墙，浴霸以及传统 的电灯等都有漏电的危险，电气设备外壳虽然与PE 线联结，但仍可能会出现足以引起伤害的电位，发 生短路、绝缘老化、中性点偏移或外界雷电而导致 浴室出现危险电位差时，人受到电击的可能性非常 大，倘若人本身有心脑方面疾病，后果更严重。等 电位联结使电气设备外壳与楼板墙壁电位相等，可 以极大地避免电击的伤害，其原理类似于站在高压 线上的小鸟，因身体部位间没有电位差而不会被电
2020/4/7
ቤተ መጻሕፍቲ ባይዱ
二、等电位联结作用
等电位的作用是使保护范围内的电位处在同一电位上， 从而避免产生电位差发生的事故。主要保护作用如下：
1.雷击保护 IEC标准中指出，等电位连接是内部防雷措施的一部分。 当雷击建筑物时，雷电传输有梯度，垂直相邻层金属构架 节点上的电位差可能达到10kV量级，危险极大。但等电位 联结将本层柱内主筋、建筑物的金属构架、金属装置、电 气装置、电信装置等连接起来，形成一个等电位连接网络， 可防止直击雷、感应雷、或其他形式的雷，避免雷击引发 的火灾、爆炸、生命危险和设备损坏。
3.2局部等电位联结(local equipotential bonding，
简称LEB)
3.3 辅 助 等 电 位 联 结 (supplementary equipotential
bonding，简称SEB)
2020/4/7
3.1 总等电位联结
总等电位联结作用于全建筑物，它在一定程度上可降低 建筑物内间接接触电击的接触电压和不同金属部件间的电位 差，并消除自建筑物外经电气线路和金属管道引入的危险故 障电压的危害。它应通过进线配电箱近旁的接地母排（总等 电位联结端子板），将下列可导电部分互相连通：
中建二局上海“城上城”项 目
2020/4/7
等电位联结的作用与施工
等电位联结主要包括以下几部分:
一、什么是等电位联结？ 二、等电位联结的作用； 三、等电位联结的分类及施工； 四、等电位联结的基本要求；
五、等电位的测试；
2020/4/7
一、什么是等电位联结
等电位联结是将建筑物中各电气装置和 其它装置外露的金属及可导电部分、人工或 自然接地体用导体连接起来，使整个建筑物 的正常非带电导体处于电气连通状态。以达 到减少电位差称为等电位联结。
3.3 辅助等电位联结
在建筑物做了等电位联结之后，在伸臂范围内的 某些外露可导电部分与装置外可导电部分之间，再 用导线附加连接，以使其间的电位相等或更接近， 称为辅助等电位联结。
2020/4/7
15
2020/4/7
3.3 辅助等电位联结
四、等电位联结的基本要求
4.1等电位联结施工要求 目前我国等电位联结用的金具和端子板虽有定
2020/4/7
28
谢谢大家
2020/4/7
29
---进线配电箱的PE（PEN）母排； ---公用设施的基础管道，如上下水、热力、燃气等管道 ---建筑物金属结构 ---如果设置有人工接地，也包括其接地极引线。 接地母排应尽量在或靠近两防雷区界面处设置。各个总 等电位联结的接地母排应互相联通。
2020/4/7
2020/4/7
3.1.1总等电位联结系统图示例
2020/4/7
---对建筑物内塑料管的处理： 塑料管是不导电的，他不传导电位，作等电位联结 时不需对其作联结，但对金属管道系统中的小段塑 料管需作跨接。 ---对每个电源进线的处理： 每个电源进线都需作各自的总等电位联结，所有总 等电位联结系统之间应就近互相连通，使整个建筑 物电器装置处于同一电位水平上。 ---关于浴室的局部等电位联结 如果浴室内原无PE线浴室内的局部等电位联结不得 与浴室外的PE线相连，因PE线有可能因别处的故障
2020/4/7
26
六、对等电位联结的认识
局部等电位联结是将局部范围内通过局部等电位联结
端子板将金属管道、金属构件等联结起来，使局部的电位处
在同一电位上，即使此电位高于地电位，在该范围内是不会
产生电位差的，从而避免发生电击事故。在洗浴时人体皮肤
完全湿透，人体阻抗大大下降，沿金属管道导入浴室的10～
2020/4/7
---等电位联结内各联结导体间的联结可采用焊接， 焊接处不应有夹渣、咬边、气孔及未焊透情况；也 可采用熔接。在腐蚀性场所应采取防腐措施，如镀 锌或加大导线截面等。
---等电位联结端子板应采取螺栓连接，以便拆 卸进行定期检测；
---等电位联结线及端子板宜采用铜质材料，是 因为其导电性和强度都比较好；
击。
2020/4/7
5.接地故障保护
若相线发生完全接地短路，PE线上会产生出故障 电压。有等电位联结后，与PE线连接的设备外壳及 周围环境的电位都处于这个故障电压，因而不会产
生电位差引起的电击危险。
2020/4/7
三、等电位联结的分类及施工工艺
3.1总等电位联结（main equipotential bonding，简 称MEB）
型产品供应，但产品较少，有关主管部门对需联结 的设备（如浴盆）和一些铸铁管的生产也未要求等 电位联结用的接线端子，给施工安装增加了一些困 难，也影响联结的美观，需在现场设法克服。下面 就一些有关安装方面的问题做些说明。 •---金属管道的连接处一般不需要加接跨接线。
2020/4/7
17
•---给水系统的水表需加接跨接线，以保证水管的等 电位联结和接地的有效。
时升高到同一电位水平，不会产生电位差，电击事故自然就
不会发生。我们应充分认识到这些场所的电气危险性和实施
局部等电位联结的重要性。
2020/4/7
27
在实际工程中，我们还听到一种说法，即作了局部等电 位联结会将外界的高电位引人室内，造成触电事故，不如将 此电位由接地线引入接地装置来得安全；即使在卫生间内作 局部等电位联结，也要将其和该建筑内总等电位接地母排相 连通，将此电位最终引入地。这是在没有理解等电位理论的 情况下产生的一种错误认识。在一般概念中接地指的是接大 地，不接大地就是违反了电气安全的基本要求，这一概念有 局限性。接地是以地电位作参考电位的一种等电位联结，在 许多情况下它并不能最大限度地防范人身电击事故。按等电 位理论，只要电位相等，不产生电位差，就不会发生电击事 故，作为局部等电位联结是使一定范围内不产生电位差，即 使将外界的高电位引入，对人也是安全的。总等电位联结和 局部等电位联结并非配电系统内上级和下级配电箱之间的关 系，等电位联结的作用只是使人体伸臂范围内所接触的电位 相等或接近而已。
