直流稳压电源设计方案(一)直流稳压电源设计方案资料简介直流稳压电源是一种能够将交流电转换为稳定的直流电并提供给电子设备使用的装置。
本方案将介绍直流稳压电源的设计原理、组成部分以及设计考虑因素。
设计原理直流稳压电源的设计原理基于两个重要组成部分：整流器和稳压器。
整流器负责将交流电转换为直流电，而稳压器则负责保持输出电压的稳定。
组成部分一个典型的直流稳压电源由以下几个组成部分组成： 1. 输入端：接受交流电输入的部分。
2. 整流器：将输入的交流电转换为直流电的部分。
3. 滤波器：用于平滑直流电输出并去除电压波动的部分。
4. 稳压器：保持输出电压稳定的部分。
5. 输出端：提供稳定直流电给电子设备使用的部分。
设计考虑因素在设计直流稳压电源时，需要考虑以下几个因素： - 输入电压范围：确定输入电压范围，以适应不同的电力供应标准。
- 输出电压稳定性：确保输出电压在不同负载条件下保持稳定。
- 效率：通过优化设计以提高电源转换效率。
- 过载保护：加入过载保护功能以确保电源在过载情况下可靠工作。
- 温度保护：采用温度传感器和保护电路，防止过热情况发生。
- 尺寸和重量：根据应用需求，确定合适的尺寸和重量。
设计流程设计直流稳压电源的一般流程如下： 1. 分析需求：了解使用环境和电子设备的需求。
2. 选型：选择合适的整流器、滤波器和稳压器。
3. 设计电路：根据选型结果设计电路图。
4. PCB设计：将电路图转换为PCB布局图。
5. 组件选择：选择合适的电子元件和连接线。
6. 制造和组装：制造PCB板并组装电子元件。
7. 调试和测试：连接电源输入并测试输出电压的稳定性。
8. 优化和验证：根据测试结果进行电路和组件优化，并验证设计是否符合要求。
结论直流稳压电源设计需要考虑多个因素，并进行详细的分析和实践。
本方案提供了一个基础的设计流程，可以根据实际需求进行进一步的优化和定制。
直流稳压电源的制作与调试直流稳压电源是一种能为负载提供稳定直流电源的电子装置，本训练在对直流稳压电源训练电路组成及工作过程进行分析的基础上，对直流稳压电源实物制作及调试进行指导。
一、训练电路分析直流稳压电源一般由变压器、整流电路、滤波电路和稳压电路等四部分组成。
图7.10为一种连续可调的直流稳压电源电路。
工作原理如下：220V 的交流电经过T 1变压器进行降压，变压器降压后次级输出的交流电通过VD 1-VD 44个二极管组成的整流桥进行整流，将交流电转变为脉动的直流电，再经过C 1进行滤波变成平滑，脉动小的直流电，稳压电路采用集成稳压器LM317来实现，LM317有三个端输入端Vin ，输出端Vout ，调整端ADJ,输入端并入瓷介小容量电容用来抵消电感效应，二极管D 5起保护作用，输出表达式为 ,REF U 是集成稳压器的输出电压为1.25V ，1.25V 是三端稳压器输出端与调整端之间的固有参考电压，改变R 2的值，Uo 的值即可改变，由此在输出端即可得到连续可调的直流电压。
图1 可调直流稳压电源训练电路二、实物制作在对训练电路进行实物制作之前，可以利用Multisim 软件对其进行仿真，仿真成功后，利用元器件和PCB 板进行实物制作，实物制作所需元件如表7.5所示。
表7.5 训练电路元件清单REF O U R RU )1(21+=实物制作时注意以下几点：（1）在将器件安装到PCB板上之前，对所选用的器件进行了测试，尽量减少因器件原因造成的电路故障，缩短调试时间，以确保每个器件完好。
（2）安装时，先安装比较小的元件。
首先安装整流电路，再安装稳压电路，最后再装上电容等。
（3）在焊接过程中注意不出现挂锡或虚焊情况，避免人为故障。
（4）电路焊接安装完毕后，应先对照电路图按顺序检查一遍，检查每个元件的规格型号、数值、安装位置管脚接线是否正确。
着重检查电源线，变压器连线，是否正确可靠。
检查每个焊点是否有漏焊、假焊和搭锡现象，线头和焊锡等杂物是否残留在印制电路板上。

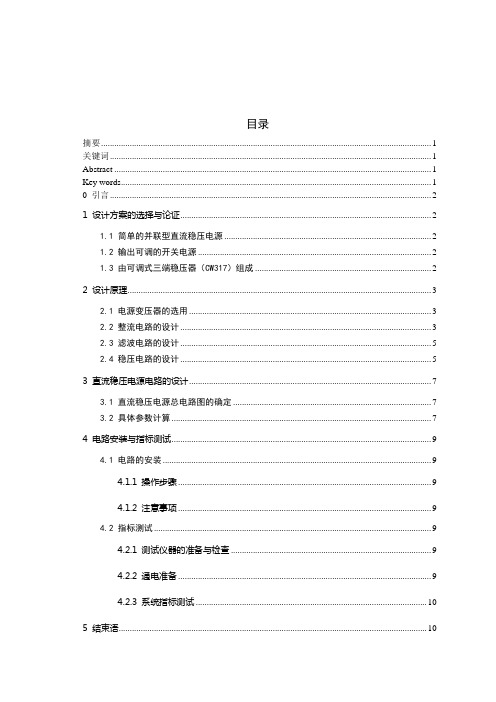

目录摘要 (1)关键词 (1)Abstract (1)Key words (1)0 引言 (1)1 设计方案的选择与论证 (2)1.1 简单的并联型直流稳压电源 (2)1.2 输出可调的开关电源 (2)1.3 由可调式三端稳压器（CW317）组成 (2)2 设计原理 (2)2.1 电源变压器的选用 (3)2.2 整流电路的设计 (3)2.3 滤波电路的设计 (4)2.4 稳压电路的设计 (5)3 直流稳压电源电路的设计 (6)3.1 直流稳压电源总电路图的确定 (6)3.2 具体参数计算 (7)4 电路安装与指标测试 (8)4.1 电路的安装 (8)4.1.1 操作步骤 (8)4.1.2 注意事项 (9)4.2 指标测试 (9)4.2.1 测试仪器的准备与检查 (9)4.2.2 通电准备 (9)4.2.3 系统指标测试 (9)5 结束语 (10)致谢 (10)参考文献： (11)直流稳压电源的设计和制作XXXXXX XXXXXXX XXX摘要：直流稳压电源是电子设备中必不可少的能源供应部件，因此，掌握稳压电源的设计与制作，对今后的实际工作是很有意义的。
该文根据所学电子技术知识来设计直流稳压电源，并提出了三种设计方案，再从这三种方案中选择出最佳方案。
最佳方案电路主要包括以下几部分：电源变压器、整流电路、滤波电路、集成稳压电路等，同时为了电路的安全可靠，稳压电路可添加保护电路部分。
最后，通过相关知识计算出电路中各个元件的参数，使电路性能达到设计要求中的输出电压范围、最大输出电流、输出电压变化量、稳压范围等各项指标。
关键词：直流稳压电源单相桥式整流电路电容滤波电路集成稳压电路DC Power Supply’s Design And ManufactureXXXXXX XXXXXXX XXXAbstract：DC power supply is essential electronic equipment components of energy supply, therefore, grasp the design and production of power supply is significant for the future actual work. This paper put forward three designs on the basis of technical knowledge which was learned to design electronic DC power supply, then choose the best solution. The best circuit includes the following sections: power transformer, rectifier, filter circuit, integrated circuit voltage regulator, while the safety and reliability to the circuit, voltage regulator circuit protection circuit can be added. Finally, calculate the circuit parameters of each element by using relevant knowledge to make the circuit performance can meet the design requirements of the output voltage range, maximum output current, output voltage variation, voltage range of other indicators.Key words：DC Power Supply；Single-phase bridge rectifier circuit；Capacitor filter circuit；Integrated voltage regulator0 引言随着科技的发展，电气、电子设备已经广泛应用于日常、科研、学习等各个方面，电源已成为非常重要的基础科技和产业，其发展趋势为高频、高效、高密度化、低压、大电流化和多元化。
直流稳压电源设计方案问题背景直流稳压电源是电子设备运行中常用的一类电源，能够提供稳定且可调的直流电压给电子设备供电。
其在现代电子技术中应用广泛，包括通信设备、计算机、工业自动化、医疗设备等领域。
本文将探讨直流稳压电源的设计方案，并介绍其工作原理以及影响设计的关键因素。
直流稳压电源的工作原理直流稳压电源的工作原理基于电子元件如稳压二极管、稳压管、电感、电容等的组合使用。
其基本原理可以通过下面的步骤进行说明：1.根据输入电源提供的交流电压，通过整流电路将其转换为直流电压。
2.通过滤波电路去除直流电压中的脉动成分，使得输出直流电压更加稳定。
3.利用稳压元件（如稳压管、稳压二极管）对输出直流电压进行进一步的稳压控制。
4.通过负载电路提供被供电设备所需的电流。
设计方案设计需求在设计直流稳压电源时，需要考虑以下几个方面的需求：1.输出电压范围：根据具体需求，确定直流稳压电源的输出电压范围，以满足被供电设备的需求。
2.输出电流能力：根据被供电设备的功率需求，确定直流稳压电源的输出电流能力。
3.稳压性能：确保直流稳压电源具有良好的稳压性能，输出电压在负载变化时能够保持稳定。
4.效率和能耗：提高直流稳压电源的效率，减少能源消耗。
设计步骤步骤一：选择稳压电源拓扑结构稳压电源的拓扑结构包括线性稳压电源和开关稳压电源两种常见结构，根据要求选择适合的拓扑结构。
步骤二：电源变换根据输入电源的类型选择相应的变换电路，如交流转直流电路或直流转直流电路。
其中，交流转直流电路可以使用整流电路和滤波电路来实现。
步骤三：稳压控制根据设计需求和稳压电源拓扑结构，选择合适的稳压元件进行稳压控制。
常用的稳压元件有稳压管、稳压二极管等。
步骤四：保护电路设计在直流稳压电源中，通常需要设计相应的保护电路，包括过载保护、过温保护等，以确保电源和被供电设备的安全运行。
步骤五：滤波和降噪为了提高直流稳压电源的稳定性和可靠性，需要设计相应的滤波和降噪电路，以减小输出电压的脉动和噪声。
直流稳压电源的制作及调试目录目录 (2)1 晶体管串联型稳压电源 (4)1.1晶体管串联型稳压电源框图 (4)1.2串联型稳压电源组成： (4)1.2.3基准电压电路： (4)1.2.5 过载保护电路： (4)1.3晶体管串联型稳压电源原理图 (5)1.4主要技术指标 (5)2 直流稳压电源设计 (6)2.1直流稳压电源综述 (6)2.2电源变压器工作原理 (6)2.3整流电路 (7)2.3.1 整流电路的任务 (7)2.3.2 衡量整流工作性能的参数 (7)2.3.3常用单相整流电路分类 (7)2.4滤波电路 (13)2.4.1几种滤波电路 (13)2.4.3电容滤波电路分析 (14)2.5稳压电路 (16)2.5.1常用稳压电路分类 (16)2.5.2稳压电源质量指标 (16)2.5.3集成三端稳压器稳压电路 (17)2.5.4集成三端稳压器分类： (17)2.5.5常用三端集成稳压器性能 (17)3 原件选型及型号参数 (19)3.1变压器选择 (19)3.2整流电路选择 (19)3.3滤波电路选择 (19)3.4稳压电路的选择 (20)4稳压电源电路仿真 (21)4.1固定稳压电源电路仿真 (21)4.1.1电路原理图 (21)4.1.2变压电路仿真 (21)4.1.3整流电路仿真 (23)4.1.4滤波电路仿真 (27)4.1.4.1滤波电路元器件清单 (27)4.1.5稳压电路仿真 (31)4.1.6工作原理 (33)4.2可调输出稳压电源 (34)4.2.1电路原理图 (34)4.2.2工作原理 (34)5 电路板设计 (35)5.1原理图绘制 (35)5.2建立元器件封装库 (35)5.3 PCB的绘制 (36)6 电路的安装于调试 (36)6.1元器件检查与整形 (36)6.2焊接 (36)6.3装配 (36)6.5 常见问题处理 (36)7 电路的参数测定 (37)7.1电压输出测量 (37)7.2最大输出电流测量 (37)7.3纹波电压测量 (37)7.4电阻的测量 (38)8 稳压电源实物照片 (39)9实践小结（收获、体会及建议）...................................................................... 错误!未定义书签。
可调直流稳压电源设计一、可调直流稳压电源设计原理1.变压器：变压器主要用于将交流电源转化为所需的低压直流电源。
变压器通过绝缘和耦合来改变交流电压的比例。
在设计变压器时，需要考虑到输出电流和输入电压的比例关系，以及变压器的容量和效率等因素。
2.整流电路：整流电路用于将交流电源转化为直流电源。
一般情况下，整流电路采用整流二极管桥的形式，将交流电源的正负半周分别导通，以获得经过正弦波滤波后的直流电压。
3.稳压电路：稳压电路用于调节输出直流电压的波动范围，确保电压的稳定性。
常见的稳压电路有线性稳压电路和开关稳压电路。
线性稳压电路通过调节电流流过稳流二极管或控制晶体管的导通状态来实现电压稳定。
开关稳压电路采用开关元件和反馈控制电路来实现电压的调节和稳定。
二、可调直流稳压电源设计步骤1.确定输出电压范围和电流要求：根据实际需求确定需要设计的可调直流稳压电源的输出电压范围和最大输出电流。
2.计算变压器参数：根据输出电压和电流的要求计算需要的变压器参数，包括变比、容量和效率等。
变压器的容量要能满足最大输出电流的需求，效率要尽可能高以减少功耗。
3.设计整流电路：根据变压器输出的交流电压设计整流电路。
一般情况下，采用整流二极管桥来实现整流，同时需要添加滤波电容来平滑输出直流电压。
4.设计稳压电路：根据输出电压的波动要求选择合适的稳压电路。
线性稳压电路成本较低，但功耗较大；开关稳压电路成本较高，但效率较高。
选择适当的稳压电路后根据所选方案进行具体电路设计。
5.进行实际电路布局和PCB设计：根据设计的稳压电路进行实际电路布局和PCB设计。
电路布局要合理，考虑到电子元件之间的距离、优化导线布局以减少杂散电磁干扰等。
6.进行电路测试和调试：完成电路布局和PCB设计后，进行电路测试和调试。
通过实际测试，验证设计的稳压电路的可开关稳定性和稳压性能。
7.验证电源性能：通过测试，对设计的可调直流稳压电源进行性能验证，包括输出电压的稳定性、负载能力、纹波等。
直流稳压电源设计方案直流稳压电源是一种常用的电源，可以为电子设备提供稳定可靠的电源供应。
在设计直流稳压电源时，需要考虑电压稳定性、负载适应性、过载保护等因素。
以下是一个设计方案，包括电路原理、材料清单和工作原理的详细说明。
一、设计原理1.电路原理图```+-----------+输入电+-----+-----++---+---+桥整+---+---++---+---+滤波电+---+---++---+---+稳压电+---+---++---+---+输出负+---+---+```2.材料清单-桥整流电路：4个二极管-滤波电容：1个电解电容- 稳压电路：1个稳压器（如Zener二极管或稳压集成电路）-输出负载：根据实际需要选择二、工作原理1.输入电源：将交流电源通过变压器降压后，输入到电路中。
2.桥整流：使用4个二极管组成的桥形电路，将交流电转换为直流电。
3.滤波电容：将经过桥整流后的脉动直流电压通过电解电容进行滤波，使电压更接近直流。
4.稳压电路：选择合适的稳压器，根据需要设定输出的稳定直流电压。
5.输出负载：将稳压电路的输出端连接到所需的电子设备上，为其提供稳定的电源供应。
三、设计注意事项1.选择合适的稳压器：根据所需的输出电压和电流，选择合适的稳压器。
常见的稳压器有Zener二极管和稳压集成电路，根据实际需要选择。
2.滤波电容的选择：根据所需的输出电压和电流，选择合适的电解电容。
滤波电容的容值较大时，可以滤除更多的脉动电压，但同时也会增加电路的成本和体积。
3.过载保护：为了保护稳压电源和负载，可以在输出端添加过载保护电路，以防止电流过大造成损坏。
4.散热设计：如果直流稳压电源输出功率较大，需要考虑散热问题。
可以在稳压电路上设置散热器，以保证电路的长时间稳定工作。
总之，直流稳压电源的设计需要综合考虑电压稳定性、负载适应性、过载保护和散热等因素。
可以根据实际需要选择合适的稳压器和滤波电容，并合理设计电路结构和参数，以实现稳定可靠的电源供应。
直流稳压电源的设计(包括原理、设计方法及调试步骤直流稳压电源的设计原理直流稳压电源是指将交流电源转化为恒定的直流输出，保证电压的稳定性和输出电流的稳定性。
在直流稳压电源中，使用稳压器将变化的输入电压稳定到稳定的输出电压，以保证外围电路的电压不受外界变化的干扰，从而对外围电路具有恒定的电压和电流稳定性。
设计方法1. 选择输出电压直流稳压电源设计开始之前，应该确定输出电压的数值。
在选定输出电压的同时，还要选择稳定输出电压的稳定器件。
2. 选择稳压芯片在选择稳压芯片时，需要考虑输出电流的大小，选择合适的稳压芯片进行设计。
通常选用的稳压芯片有 LM7805、LM7812等。
3. 选择主电源在选择主电源时，要选择合适的电源电压，以保证输出电压的稳定性。
如果主电源电压较大，则应该降压后进行使用。
4. 选择散热器在选择散热器时，要考虑到电路的输出功率大小及使用环境温度，选择合适的散热器，以便保证散热性能。
在直流稳压电源中，应该添加合适的滤波器，以保证电路的稳定性。
应选择合适的电容，以增加直流稳压电源的稳定性和抗干扰能力。
调试步骤1. 连接电路连接电路时，应先同主电源进行连接，再进行连接其它元件。
在连接稳压芯片时，应遵循芯片的引脚规格，正确连接稳压芯片的输入和输出电路。
2. 测试电压在对电路进行测试时，应得到正确的输出电压。
如果输出电压超出所规定的范围，则应调整散热器，增加电容，以保证输出电压的稳定性。
4. 调整短路保护在对电路进行调试时，应测试短路保护功能。
如果输出电路出现短路，应该通过调整短路保护，以保护电路免受损坏。
总结直流稳压电源可以保证外围电路的稳定性，对电路的功能发挥起到重要的作用。
在设计直流稳压电源时，应选择合适的稳压芯片、主电源、散热器和滤波器，并进行正确的连接和调试，保证电路的稳定性和输出电流的稳定性。
直流稳压电源电路设计首先，为了设计一个有效的直流稳压电源电路，我们需要明确一些设计参数，如输出电压范围、输出电流能力、稳压精度和响应时间等。
这些参数的设定将直接影响到电路的设计和选材。
常见的直流稳压电源电路设计包括线性稳压电源和开关稳压电源。
下面将分别介绍这两种电路的设计原理和步骤。
一、线性稳压电源设计线性稳压电源采用线性稳压器件，如稳压二极管或晶体管，通过在负载电路前加入一个稳压器件，将输入电压降低到稳定的输出电压。
设计步骤如下：1.确定输出电压范围和输出电流能力。
根据需要的供电设备和功耗要求，确定电源的输出电压和输出电流能力。
2.选择稳压器件。
选择适合的稳压器件，如晶体管稳压器、集成运放稳压器等。
根据稳压器件的参数和规格表，确定输入和输出电压范围，以及最大输出电流。
3.设计稳压器件的电路。
根据稳压器件的电路原理和特性，设计稳压器件的电路，如放大电路、调整电路和过载保护电路等。
同时，根据输出电压范围确定反馈电路和稳压电阻的取值。
4.选择滤波电容和滤波电感。
为了减小输出电压中的纹波和噪声，可以在稳压器件的输出端并联一个滤波电容，以及添加一个滤波电感。
5.设计过载和短路保护电路。
为了保护电源电路和负载设备，可以设计一个过载和短路保护电路，如过电流保护电路和过温保护电路等。
6.测试和调整。
完成电源电路的设计后，需要进行测试和调整，以确保设计满足要求，并具有良好的稳定性和可靠性。
二、开关稳压电源设计开关稳压电源采用开关稳压器件，如开关电源芯片，通过不断开闭开关来调整输出电压。
设计步骤如下：1.确定输出电压范围和输出电流能力。
与线性稳压电源相同，根据需要的供电设备和功耗要求，确定电源的输出电压和输出电流能力。
2.选择开关稳压器件。
根据输出电压和输出电流的要求，选择适当的开关稳压芯片。
根据芯片的参数和规格表，确定输入和输出电压范围，以及最大输出电流。
3.设计开关稳压器件的电路。
根据开关稳压芯片的电路原理和特性，设计开关稳压芯片的电路，如控制电路、功率开关电路和反馈电路等。
直流稳压电源设计一、设计思路1.输入电压选择：确定输入电压的范围，通常情况下输入电压可以选择为220V交流电。
2.输出电压稳定性：稳定输出电压，使得输出电压的波动范围尽可能小，一般可控制在2%以内。
3.负载适应性：保证负载电器在不同负载条件下都能正常工作。
4.过压保护：设计电路可以在过压情况下立即切断输入电压，以保护负载电器的安全。
二、电源设计流程1.确定输入电压和输出电压的需求。
2.选择稳压电路拓扑结构，常见的有电阻分压稳压电路、二极管稳压电路、晶体管稳压电路等。
3.根据选择的稳压电路结构，设计相应的电路原理图，包括电路图纸、电路布局和连接等。
4.进行元器件选型和电路参数计算，包括选取合适的电容、电感、稳压管等。
5.进行电路的仿真和调试，检查电路参数的稳定性和输出电压的波动范围。
6.组装和测试电路板，检查电路在实际条件下的输出电压和电流值。
7.进行最终的性能测试和调试，验证电路的稳定性和负载适应性。
8.如果需要，可以进行额外的过压保护电路的设计和测试。
三、可能遇到的问题和解决方案1.输出电压波动较大：可以增加电源滤波电容和电感，并对电源线路进行合理布局和连接。
2.过压问题：可以设计过压保护电路，当输出电压超过一定范围时，立即切断输入电压。
3.负载电器无法正常工作：可以检查电源连接是否正确，是否存在短路或开路等问题，并对负载电器进行测试和调试。
四、设计的注意事项1.选择合适的稳压电路结构，根据需求选择适合的电阻、二极管、晶体管等元器件。
2.选择合适的电源滤波电容和电感，保证输出电压的稳定性和波动范围。
3.进行合适的电路仿真和调试，确保电路参数的合理性和稳定性。
4.注意电路的连接和布局，避免电源线路产生干扰和噪音。
5.做好电路板的组装和测试工作，确保电路在实际工作条件下的稳定性和适应性。
6.针对不同的负载条件和需求，合理调整电路参数和元器件选型。
综上所述，直流稳压电源的设计需要根据输入输出电压的需求，合理选择稳压电路结构并进行电路仿真和调试。
实验九 直流稳压电源的设计一．实验目的1．学习小功率直流稳压电源的设计与调试方法。
2．掌握小功率直流稳压电源有关参数的测试方法。
二．预习要求1．根据直流稳压电源的技术指标要求，按照教材中介绍的方法，设计出满足技术指标要求的稳压电源。
根据设计与计算的结果，写出设计报告。
2．制定出实验方案，选择实验用的仪器设备，三．实验原理小功率稳压电源由电源变压器、整流电路、滤波电路和稳压电路四个部分组成，如图1所示。
+ 电 源 + 整 流 + 滤 波 + 稳 压 +u 1 u 2 u 3 u I U 0_ 变压器 _ 电 路 _ 电 路 _ 电 路 _（a ）稳压电源的组成框图ut（b ）整流与稳压过程图1稳压电源的组成框图及整流与稳压过程1．电源变压器电源变压器的作用是将来自电网的220V 交流电压u 1变换为整流电路所需要的交流电压u 2。
电源变压器的效率为：12P P =η 其中：2P 是变压器副边的功率，1P 是变压器原边的功率。
一般小型变压器的效率如表1所示：表1 小型变压器的效率因此，当算出了副边功率2P 后，就可以根据上表算出原边功率1P 。
2．整流和滤波电路 在稳压电源中一般用四个二极管组成桥式整流电路，整流电路的作用是将交流电压u 2变换成脉动的直流电压u 3。
滤波电路一般由电容组成，其作用是把脉动直流电压u 3中的大部分纹波加以滤除，以得到较平滑的直流电压U I 。
U I 与交流电压u 2的有效值U 2的关系为：2)2.1~1.1(U U I =在整流电路中，每只二极管所承受的最大反向电压为：22U U RM =流过每只二极管的平均电流为：RU I I R D 245.02== 其中：R 为整流滤波电路的负载电阻，它为电容C 提供放电通路，放电时间常数RC 应满足：2)5~3(T RC > 其中：T = 20ms 是50Hz 交流电压的周期。
3．稳压电路由于输入电压u 1发生波动、负载和温度发生变化时，滤波电路输出的直流电压U I 会随着变化。
因此，为了维持输出电压U I 稳定不变，还需加一级稳压电路。
稳压电路的作用是当外界因素（电网电压、负载、环境温度）发生变化时，能使输出直流电压不受影响，而维持稳定的输出。
稳压电路一般采用集成稳压器和一些外围元件所组成。
采用集成稳压器设计的稳压电源具有性能稳定、结构简单等优点。
集成稳压器的类型很多，在小功率稳压电源中，普遍使用的是三端稳压器。
按输出电压类型可分为固定式和可调式，此外又可分为正电压输出或负电压输出两种类型。
（1） 固定电压输出稳压器常见的有CW78⨯⨯（LM78⨯⨯）系列三端固定式正电压输出集成稳压器；CW79⨯⨯（LM79⨯⨯）系列三端固定式负电压输出集成稳压器。
三端是指稳压电路只有输入、输出和接地三个接地端子。
型号中最后两位数字表示输出电压的稳定值，有5V 、6V 、9V 、15V 、18V 和24V 。
稳压器使用时，要求输入电压U I 与输出电压U o 的电压差U I - U o ≥2V 。
稳压器的静态电流I o = 8mA 。
当U o = 5 ~ 18V 时，U I 的最大值U Imax = 35V ；当U o =18 ~ 24V 时，U I 的最大值U Imax = 40V 。
它们的引脚功能及组成的典型稳压电路见附录图A 所示。
（2）可调式三端集成稳压器可调式三端集成稳压器是指输出电压可以连续调节的稳压器，有输出正电压的CW317系列（LM317）三端稳压器；有输出负电压的CW337系列（LM337）三端稳压器。
在可调式三端集成稳压器中，稳压器的三个端是指输入端、输出端和调节端。
稳压器输出电压的可调范围为U o =1.2 ~ 37V ，最大输出电流I omax =1.5A 。
输入电压与输出电压差的允许范围为：U I -U o = 3 ~ 40V 。
三端可调式集成稳压器的引脚及其应用电路见附录图B 。
三．稳压电源的设计方法：稳压电源的设计，是根据稳压电源的输出电压U o 、输出电流I o 、输出纹波电压ΔU op-p 等性能指标要求，正确地确定出变压器、集成稳压器、整流二极管和滤波电路中所用元器件的性能参数，从而合理的选择这些器件。
稳压电源的设计可以分为以下三个步骤：1） 根据稳压电源的输出电压U o 、最大输出电流I omax ，确定稳压器的型号及电路形式。
2） 根据稳压器的输入电压I U ，确定电源变压器副边电压u 2的有效值U 2；根据稳压电 源的最大输出电流I 0max ，确定流过电源变压器副边的电流I 2和电源变压器副边的功率P 2；根据P 2，从表1查出变压器的效率η，从而确定电源变压器原边的功率P 1。
然后根据所确定的参数，选择电源变压器。
3） 确定整流二极管的正向平均电流I D 、整流二极管的最大反向电压RM U 和滤波电容的电容值和耐压值。
根据所确定的参数，选择整流二极管和滤波电容。
设计举例：设计一个直流稳压电源，性能指标要求为：,800,9~3max mA I V V U o o =++=纹波电压的有效值 ,5mV U o ≤∆稳压系数 3103-⨯≤v S设计步骤：1）选择集成稳压器，确定电路形式集成稳压器选用CW317，其输出电压范围为：V U o 37~2.1=，最大输出电流max o I 为1.5A 。
所确定的稳压电源电路如图2所示。
图2 输出电压可调的稳压电源图2中，取C 1 = 0.01μF ，C 2 =10μF ，C 0 = 1μF ，R 1 = 200Ω，R W = 2k Ω，二极管用IN4001在图2电路中，1R 和w R 组成输出电压调节电路，输出电压 )1(25.11R R U w o +≈，1R 取Ω240~120，流过1R 的电流为mA 10~5。
取Ω=2401R ，则由)/1(25.11R R U w o +=，可求得：Ω=210min w R ，Ω=930max w R ，故取w R 为Ωk 2的精密线绕电位器。
2）选择电源变压器由于CW317的输入电压与输出电压差的最小值()V U U o I 3min =-，输入电压与输出电压差的最大值()V U U o I 40max =-，故CW317的输入电压范围为：max min min max )()(o I o I o I o U U U U U U U -+≤≤-+即 V V U V V I 40339+≤≤+V U V I 4312≤≤ V U U in 111.1121.1Im 2==≥， 取 V U 122= 变压器副边电流： A I I o 8.0max 2=>，取A I 12=，因此，变压器副边输出功率： W U I P 12222=≥由于变压器的效率7.0=η，所以变压器原边输入功率W P P 1.1721=≥η，为留有余地，选用功率为W 20的变压器。
3）选用整流二极管和滤波电容 由于：V U U RM 1712222=⨯=>，A I 8.0max 0=。
IN4001的反向击穿电压V U RM 50≥，额定工作电流max 01I A I D >=，故整流二极管 选用IN4001。
根据 300103,5,12,9--⨯==∆==v p p I S mV U V U V U ，和公式 常数常数==∆∆=o I T I I v U U U U S 00可求得： V S U U U U v I p op I 2.2103912005.030=⨯⨯⨯=∆=∆-- 所以，滤波电容：uF F U T I U t I C I Ic 3636003636.02.2215018.02max 0==⨯⨯=∆⋅=∆= 电容的耐压要大于V U 1712222=⨯=，故滤波电容C 取容量为F μ4700，耐压为V 25的电解电容。
四．稳压电源的安装与调试按图3所示安装集成稳压电路，然后从稳压器的输入端加入直流电压V U I 12≤，调节R W ，若用万用表测量整流二极管的正、反向电阻，正确判断出二极管的极性后，按图4所示先在变压器的副边接上额定电流为1A 的保险丝，然后安装整流滤波电路。
安装时要注意，二极管和电解电容的极性不要接反。
经检查无误后，才将电源变压器与整流滤波电路连接，通电后，用示波器或万用表 图3 稳压电路检查整流后输出电压U I 的极性，若U I 的极性为负，（其中：D 5、D 6为IN4001型二极管， 则说明整流电路没有接对，此时若接入稳压电路， C 1 = 0.1μF ，C 2 =10μF ，C 0 =1μF ） 就会损坏集成稳压器。
因此确定U I 的极性为正后，断开电源，按图2所示将整流滤波电路与稳压电路连接起来。
然后接通电源，调节R W 的值，若输出电压满足设计指标，说明稳压电源中各 级电路都能正常工作，此时就可以进行各项指标的测试。
五．稳压电源各项性能指标的测试1．输出电压与最大输出电流的测试测试电路如图5所示。
一般情 自耦变压器 I o 电流表况下，稳压器正常工作时，其输出电流o I 要小于最大输出电流max o I ，取A I 5.00=，可算出R L =18Ω，工作时L R 上消耗的功率为：W I U P o o L 5.45.09=⨯==故L R 取额定功率为5W ，阻值为 图5 稳压电源性能指标的测试电路 18Ω的电位器。
测试时，先使Ω=18L R ，交流输入电压为220V ，用数字电压表测量的电压值就是U o 。
然后慢慢调小L R ，直到U o 的值下降5%，此时流经L R 的电流就是max o I ，记下max o I 后，要马上调大L R 的值，以减小稳压器的功耗。
2．稳压系数的测量按图5所示连接电路， 在V U 2201=时，测出稳压电源的输出电压U o 。
然后调节自耦变压器使输入电压V U 2421=，测出稳压电源对应的输出电压U o1 ；再调节自耦变压器使输入电压V U 1981=，测出稳压电源的输出电压U o2。
则稳压系数为：oo o o o v U U U U U U U S 2111198242220-⋅-=∆∆=3．输出电阻的测量 按图5所示连接电路，保持稳压电源的输入电压V U 2201=，在不接负载R L 时测出开路电压U o1，此时I o1=0，然后接上负载R L ，测出输出电压U o2和输出电流I o2，则输出电阻为：2212121o o o o o o o o I U U I I U U R -=---= 4．纹波电压的测试用示波器观察U o 的峰峰值，（此时Y 通道输入信号采用交流耦合AC ），测量ΔU op-p 的值（约几mV ）。
5．纹波因数的测量用交流毫伏表测出稳压电源输出电压交流分量的有效值，用万用表（或数字万用表） 的直流电压档测量稳压电源输出电压的直流分量。
