神经系统正常影像学表现ppt课件

神经系统正常影像学表现ppt课件

↖
脑膜中动脉压迹
↖
板障静脉压迹
（五）脊柱X线表现
颈椎பைடு நூலகம்位片
腰椎正侧位
二、正常脑血管表现
（一）脑血管造影（DSA） （二）CTA （三）MRA
颈内动脉血管造影
椎基底动脉血管造影
CTA多平面重组图像
CTA容积再现（VR）图像
MRA三维图像
MRV三维图像
横断位图（上面观）
大脑前动脉前内侧支 2. 眼动脉 3. 大脑前动脉后交通部 4. 颈内动 脉 5. 前交通动脉 6. 大脑中动脉蝶骨段 7. 大脑前动脉前交通 部 8. 小脑上动脉 9. 大脑中动脉岛叶支 10. 基底动脉 11. 脉络 丛前动脉 12. 左大脑后动脉（始自颈内动脉，变异型） 13. 右 大脑后动脉 14. 大脑中动脉岛盖部 15. 颞动脉 16. 顶枕动脉
囟门：边界清晰的透亮区。
缝间骨（worm）：后囟门和人字缝 间，无病理意义。
缝 间 骨
（四）颅壁压迹
定义：正常或异常结构压迫颅内板 所形成的局部变薄区，显示为不同 形状的密度减低区。
1、脑回压迹 2、脑膜中动脉压迹 3、蛛网膜颗粒压迹 4、板障静脉压迹 5、导静脉压迹
↖
↖
（脑回压迹）
（血管压迹）
第二节 神经系统正常影像学表现
一、正常X线表现
（一）大小与形状
生长发育期头颅大小与形状变化较大， 多无病理意义
（二）颅骨骨质、密度与结构
颅板分内、外板和板障三层结构，6岁 以前常不能区分
（三）颅缝与囟门
各颅骨化骨核间的间隙，较宽的为囟 门，较细的称为颅缝。
颅缝：颅骨间的透明线影，宽度小于 1mm，如冠状缝、矢状缝、人字缝、颞 鳞缝、额缝等。

精品医学影像PPT课件-神经系统

精品医学影像PPT课件-神经系统
脑肿瘤 (neoplasms) 脑血管疾病(vascular diseases) 颅脑外伤 (trauma) 颅内感染疾病(infectious diseases)
Neoplasms of the brain
脑肿瘤
脑外肿瘤的定位征象
白质挤压/塌陷征 脑回压平 脑膜、血管内移 颅骨改变：常见增生或吸收 病灶与脑皮质间脑脊液存在
平片：颅缝增宽、蝶鞍扩大、脑回压迹增多 C T：脑室扩大变形 M R：脑室扩大变形
脑室周围间质性脑水肿
脑积水(hydrocephalus)
脑积水(hydrocephalus)
脑萎缩：cerebral atrophy
脑组织减少继发的脑室和蛛网膜下腔扩大 脑沟宽度超过5mm 范围：弥漫性、局限性脑萎缩 部位：皮质、白质、小脑、脑干 病因：老年脑、皮层下动脉硬化性脑病、
T2WI
T1WI+C
病变位于深部白质，瘤周水肿明显，定位于脑内 出血、明显水肿、不规则强化提示恶性程度较高
多形性胶质母细胞瘤
Glioblastoma multiforme
颅咽管瘤
★ 影像学表现 ◆ CT平扫：为鞍上低密度肿块，边界清 楚，囊内蛋白含量高或实性者可呈等 或高密度。可见钙化 ◆ CT增强：囊壁呈环状强化，实性者为 均一强化
大脑中动脉高密度征 hyperdense middle cerebral artery sign
突发口角歪斜5个小时及48小时对比
DWI检测超急性脑梗塞
T1WI
T2WI
DWI
女，54岁，突发右侧肢体乏力5小时
急性脑梗塞
起病时间：6~72Hr，细胞毒性水肿及血管性 水肿并存，神经细胞坏死。CT：动脉高密度 征、局部脑肿胀、脑实质密度降低。MR： T1WI呈低信号，T2WI、 PDWI、 T2Flair、 DWI呈高信号，ADC下降。 PWI病灶低灌注， 再通可见高灌注。占位效应不明显、脑回样 强化。病变范围与某一血管供血区域一致。

神经系统影像诊断ppt1

神经系统影像诊断ppt1

❖ A外伤后 Βιβλιοθήκη 刻。 B16天。❖ C32天。
❖ DE73天。
❖ F术后。
脑挫裂伤
❖ 脑挫伤：外伤引起的脑皮质或更深层散发的小面积 出血、脑水肿和脑肿胀。
❖ 脑裂伤：脑与软脑膜血管的断裂。
❖ 在CT平扫上表现为高密度（出血）和低密度（非出 血性或部分出血伴坏死和脑水肿）影，有占位效应， 常伴骨折。
脑动脉CTA图
DSA
CT血管造影（CTA）
❖ 头颅CTA（血管造影）是诊断脑动脉硬化及 狭窄、颅内动脉瘤和脑血管畸形的主要方法。
磁共振血管造影（MRA）
❖ 基于流空现象，不使用对比剂，即可使血管 和血管病变成像。
脑梗塞
❖ 由脑血管闭塞引起的所供血脑组织缺血、水 肿、坏死称为脑梗塞。
❖ 脑梗塞多由脑血栓形成及脑栓塞引起。蛛网 膜下腔出血后导致的血管痉挛亦可引起。
MRI图像上的灰度代表MRI信号强度，反映的是 组织间以及组织与病变间弛豫时间长短的差别。
❖ 组织信号越强，图像上越亮；信号越弱，图像 上越暗。
❖ 长T1值呈低信号，例如脑脊液、水 ❖ 短T1值呈高信号，例如脂肪组织、出血 ❖ 长T2值呈高信号，例如脑脊液、水 ❖ 短T2值呈低信号，例如骨皮质、钙化
❖ 间脑是丘脑、丘脑后部、上部、下部、底部组成。
❖ 脑干包括中脑、桥脑、延髓三部分。
❖ 脑室系统包括两个侧脑室、第三脑室、大脑导水管 和第四脑室。
主要观察基底节区。基底节是大脑半球的中央灰质核团，包括尾状核、豆状核、 杏仁核和屏状核；豆状核内侧部分称苍白球，外侧部分称壳核；内外囊。
脑血管系统
❖ 脑血管系统包括动脉、静脉和静脉窦三部分。 ❖ 动脉系统由左、右颈内动脉，左、右颈外动

中枢神经系统医学影像诊断学PPT课件

中枢神经系统医学影像诊断学PPT课件
伦理与隐私保护
在医学影像诊断中注重伦理和隐私 保护，确保患者权益和信息安全。
谢谢聆听
02
影像学表现
神经根和周围神经疾病的影像学表现包括神经根或周围神经增粗、肿胀
等改变。
03
诊断与治疗
根据临床症状和影像学表现，可以初步诊断神经根和周围神经疾病。治
疗方式的选择需要针对具体病因进行治疗，包括药物治疗、手术治疗等
。
中枢神经系统影像诊断的进展
05
与未来
新技术应用与展望
01
Hale Waihona Puke 02033D打印技术
中枢神经系统医学影 像诊断学ppt课件
汇报人：可编辑 2024-01-11
目录
• 中枢神经系统概述 • 医学影像技术基础 • 中枢神经系统影像诊断技术 • 中枢神经系统常见疾病的影像诊断 • 中枢神经系统影像诊断的进展与未
来
01 中枢神经系统概述
中枢神经系统的结构与功能
结构组成
中枢神经系统由大脑、脊髓以及连接它们的神经纤维组成。 大脑是最高级中枢，负责思考、感觉、运动等功能；脊髓是 低级中枢，负责传递大脑与身体各部分之间的信息。
功能特点
中枢神经系统是人体信息处理中心，负责感知、记忆、思维 、运动等活动，同时调节内脏器官功能、控制情绪反应等。
中枢神经系统疾病的分类与症状
分类
中枢神经系统疾病主要分为两大类， 一类是神经退行性疾病，如阿尔茨海 默病、帕金森病等；另一类是脑血管 疾病，如脑梗塞、脑出血等。
症状
不同疾病的症状表现各异，常见的有 头痛、头晕、肢体麻木、无力、言语 不清、意识障碍等。
详细描述
核医学成像利用放射性核素标记的示踪剂在人体内的分布和代谢，通过探测器获取图像。核医学成像常用于甲状 腺疾病、心血管疾病和肿瘤的诊断和治疗监测。

影像诊断神经系统精品PPT课件

影像诊断神经系统精品PPT课件

脊髓造影
二.CT诊断
• （一）检查方法 • 1.平扫：头颅听眦线向上连续扫描9——
11层，有时加用冠状面 • 2.增强扫描 • 3.脑池造影
脑瘤
脑外伤
脑卒中
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
11
结束语

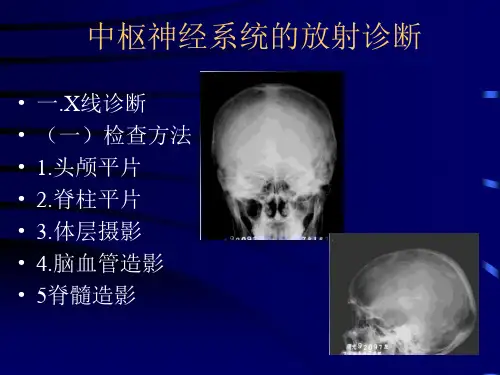

中枢神经系统的放射诊断
• 一.X线诊断 • （一）检查方法 • 1.头颅平片 • 2.脊柱平片 • 3.体层摄影 • 4.脑血管造影 • 5脊髓造影
（二）正常X线表现
• 1.头颅平片
• （1）.颅壁：分内、外板及板 障三层
• （2）.颅缝：冠状缝、矢状缝、 人字缝
• （3）.颅壁压迹：脑回压迹、 脑膜中动脉压迹、板障静脉压 迹、蛛网膜粒压迹
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End 演讲人：XXXXXX 时 间：XX年XX月XX日
• （4）蝶鞍
• （5）岩骨与内听道
• （6）颅内非病理性钙化：松 果体钙化、大脑镰钙化、床突动脉造影
颈内动脉进颅后先 向前分出眼动脉， 再分出脉络膜前动 脉及后交通动脉， 然后分为大脑前、 中动脉 大脑前动脉：胼周、 胼缘动脉 大脑中动脉：额顶 升支、顶后支、角 支、颞后支
（三）常见疾病 X线诊断
• 1.脑瘤 • （1）.头颅平片（诊断价值有限） • 颅内压增高征 • 脑瘤定位征：局限性颅骨骨质改变、蝶鞍变
化、岩骨及内听道变化、异常钙化、松果体 移位 • （2）.脑血管造影 • 2.颅脑外伤 • 3.脑血管疾病：脑动脉瘤、脑血管发育异常 • 4.脊髓疾病：椎管内肿瘤、蛛网膜粘连

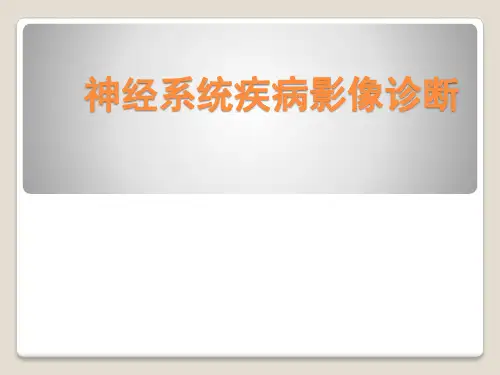

影像-神经系统疾病影像诊断PPT

影像-神经系统疾病影像诊断PPT
硬膜外（Epidural Hematoma）
蛛网膜下腔出血 （Subarachnoid Hemorrhage）
硬膜下血肿（Suቤተ መጻሕፍቲ ባይዱdural Hematoma）
出血积存于硬膜和蛛网膜之间。 血肿一般不跨越中线。
急性血肿CT表现为贴近颅骨内板的范围较大的新月 形高密度病变，合并占位效应。亚急性和慢性硬膜
hyperdense vessel sign(MCA)， 5hours
24小时内,发现率75-98% 征象包括:
◦ 表层梗塞出现脑沟回消失,灰白质分界不清 ◦ 深部梗塞出现基底节低密度 ◦ 岛叶带征是中动脉梗塞的早期征象 ◦ 严重病例可有水肿和占位效应
急性期(CT)
1-7天 水肿和占位效应明显，3-5天高峰，呈低密度，
常见脑梗塞类型
按血供分布区的脑梗塞，如侧枝不足，呈大片 状。
分水岭梗塞，两支血管供血的边缘区，呈带状， 大脑前、中、后A 。
出血型脑梗塞：见于栓塞 腔隙性脑梗塞
正常灌注54ml/min/100g 缺血阈值23 ml/min
梗塞 白质低于10 ml/min 灰质低于17ml/min
◦ extracranial circulation (carotid and vertebral arteries)
◦ intracranial circulation
Perfusion 灌注
◦ cerebral blood volume ◦ cerebral blood flow ◦ mean transit time
CT颅内血肿的演化
急性期 第1－3天 血肿形成
高密度
吸收期 第3－7天 血肿开始溶解 密度减低

《神经系统X线诊断》PPT课件

《神经系统X线诊断》PPT课件

谢谢！
《放射诊断学》课件
整理课件ppt
64

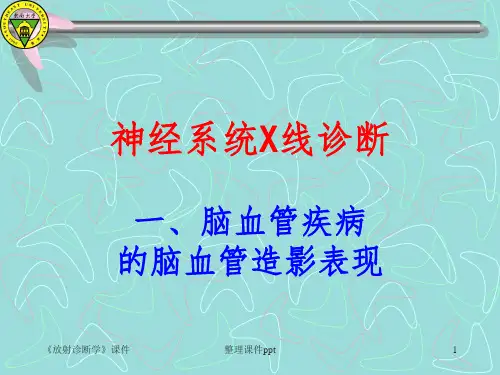

神经系统X线诊断
一、脑血管疾病 的脑血管造影表现
《放射诊断学》课件
整理课件ppt
1
脑血管疾病包括脑血管瘤、脑血管畸 形、脑血管狭窄及闭塞和脑血管意外等。
其中脑血管意外包括脑出血，蛛网膜 下腔出血。而脑血管意外目前主要采用 CT、MRI 诊断。
脑血管造影是介入治疗的基础。
《放射诊断学》课件
整理课件ppt
6
⒈瘤体表现： 动脉瘤表现为基底 动脉环分支处囊状造 影剂充填影。 较小、直径多在 １cm以内，有蒂与动 脉相连，轮廓光滑， 密度均匀。
《放射诊断学》课件
整理课件ppt
7
《放射诊断学》课件
整理课件ppt
8
《放射诊断学》课件
整理课件ppt
9
⒉出血征象： ○直接征象： 表现是造影剂外溢，但不多见。 ○间接征象： 动脉瘤轮廓 毛糙不平，瘤 体不规则，有 刺状突起。
《放射诊断学》课件
整理课件ppt
21
《放射诊断学》课件
整理课件ppt
22
《放射诊断学》课件
整理课件ppt
23
脑动静脉瘘
《放射诊断学》课件
整理课件ppt
24
㈢脑血管狭窄和闭塞
●病因：
主要为血栓形成：
①动脉硬化；
②动脉炎（感染性、非感染性）。
其次为栓子：
①先天性心脏病
②风湿性心脏病
③细菌性心内膜炎
约占全部椎管肿瘤的70％。大多 数为良性病变，以神经鞘瘤和神经 纤维瘤最多。常位于蛛网膜下腔。
《放射诊断学》课件
整理课件ppt
43
●Ｘ线平片：一般无阳性表现。 ●造影所见： ⑴肿瘤造成蛛网膜下腔完全性或 不完全性梗阻。 ⑵梗阻端呈杯口状或帽样征。 ⑶脊髓推向健侧，健侧梗阻端造 影剂窄而尖，且低于病侧。
