舵机的单片机控制第一章:引言舵机是一种常见的机械驱动器件,广泛应用于模型航空、机器人、自动化设备以及家用电器等领域。
其具备精准控制旋转角度的能力,可以根据输入的信号控制输出轴的位置,使其按照预定的角度旋转。
单片机技术作为现代控制系统中重要的组成部分,被广泛应用于舵机控制中,本文将以单片机控制舵机为研究对象,探讨其工作原理和控制方法。
第二章:舵机原理舵机由电机和返回电路组成,输入控制信号后,通过电机驱动轴实现角度调节。
其内部包含了一个减速装置以及一个位置反馈装置(旋转电位器或磁编码器)。
通过控制电机的转速和方向,从而实现舵机输出轴的位置调整。
值得注意的是,舵机的控制信号通常为PWM信号。
第三章:单片机控制舵机3.1 舵机控制信号的生成单片机通过PWM信号控制舵机的角度。
PWM信号可以通过计时器/计数器来生成,并通过定时器的频率和占空比来控制输出信号的特性。
其中,舵机的控制信号通常具有20ms的周期,占空比在0.5ms到2.5ms之间可以实现0°到180°的转动范围。
因此,单片机需要根据需要设定合适的定时器参数。
3.2 单片机舵机控制电路单片机与舵机之间需要一个适配电路,将单片机输出的PWM信号转化为舵机可以接受的信号。
适配电路通常由操作放大器、电阻和电容组成。
其作用是将较低电平的单片机信号放大到舵机所需要的电平范围,以便舵机可以接收到正确的控制信号。
3.3 程序设计程序设计是单片机控制舵机的关键。
根据舵机的控制信号特性,通过适当的算法和参数设置,可以实现精确的舵机控制。
程序设计需要考虑到舵机控制的实时性和精确性,采用中断方式和定时器中断来实现。
第四章:舵机控制实验为验证单片机控制舵机的效果,进行了一系列实验。
实验中通过改变PWM信号的占空比以及角度范围,观测舵机输出的转动情况。
实验结果表明,单片机可以精确控制舵机的转动角度,并具备实时性能。
第五章:结论单片机控制舵机是一种成熟且常见的应用。
舵机信号控制章节一:引言舵机是一种常用的电机控制设备,广泛应用于机器人、航空模型、无人机等领域。
舵机的主要功能是实现精确的角度控制,通过接收控制信号来定位到特定的角度位置。
本论文将重点研究舵机信号控制的原理和方法,探讨不同的控制算法在舵机控制中的应用。
章节二:舵机信号的基本原理舵机信号是通过脉宽调制(PWM)方式实现的,通常使用几个特定的脉冲宽度表示不同的角度位置。
标准的PWM信号周期为20ms,其中高电平的脉冲宽度在0.5ms到2.5ms之间,对应舵机的角度范围通常为-90°到+90°。
舵机通过解析控制信号的脉冲宽度,并将其转换为特定的角度位置。
章节三:舵机信号控制的算法与方法舵机信号控制的核心是解析控制信号,并将其转换为特定的角度位置。
常用的方法包括矩阵查表法、线性插值法和PID控制法。
矩阵查表法是一种简单有效的方法,通过预先建立一个脉冲宽度与角度的映射表,根据控制信号的脉冲宽度在映射表中查找对应的角度位置。
线性插值法是一种更精确的方法,通过使用线性插值公式根据控制信号的脉冲宽度计算得到对应的角度位置。
线性插值法相对于矩阵查表法更加灵活,可以实现更高的角度精度。
PID控制法是一种基于反馈的控制方法,通过根据当前位置和目标位置之间的偏差调整控制信号的输出。
PID控制法具有响应快、抗干扰能力强的特点,能够实现较为精确的舵机控制。
章节四:实验结果与讨论本章将通过实验验证不同的舵机控制算法在舵机信号控制中的性能差异。
通过比较矩阵查表法、线性插值法和PID控制法在舵机角度控制精度和响应速度方面的表现,得出不同算法的优劣势,并分析其适用场景和改进空间。
实验结果表明,不同的舵机控制算法在舵机信号控制中具有不同的性能特点。
矩阵查表法简单易实现,适用于对角度精度要求不高的应用场景;线性插值法在角度精度和响应速度方面表现较好,适用于对控制精度要求较高的应用场景;PID控制法响应速度快、抗干扰能力强,适用于需要快速、稳定控制的应用场景。
利用单片机PWM信号进行舵机控制基于单片机的舵机控制方法具有简单、精度高、成本低、体积小的特点,并可根据不同的舵机数量加以灵活应用。
在机器人机电控制系统中,舵机控制效果是性能的重要影响因素。
舵机可以在微机电系统和航模中作为基本的输出执行机构,其简单的控制和输出使得单片机系统非常容易与之接口。
舵机是一种位置伺服的驱动器,适用于那些需要角度不断变化并可以保持的控制系统。
其工作原理是:控制信号由接收机的通道进入信号调制芯片,获得直流偏置电压。
它内部有一个基准电路,产生周期为20ms,宽度为1.5ms的基准信号,将获得的直流偏置电压与电位器的电压比较,获得电压差输出。
最后,电压差的正负输出到电机驱动芯片决定电机的正反转。
当电机转速一定时,通过级联减速齿轮带动电位器旋转,使得电压差为0,电机停止转动。

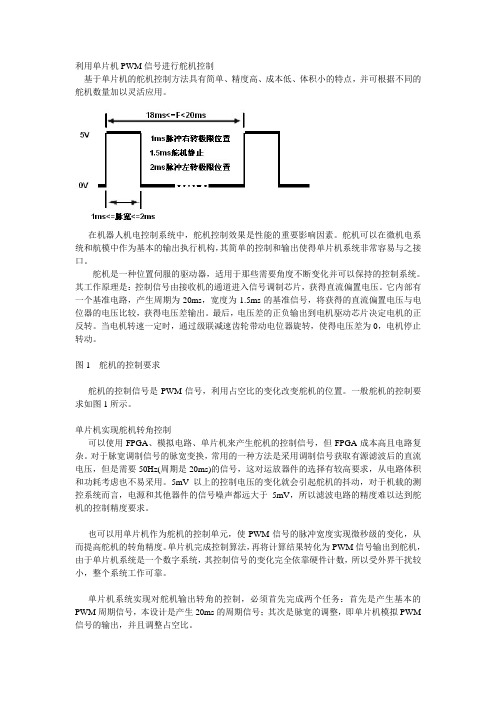

图1 舵机的控制要求舵机的控制信号是PWM信号,利用占空比的变化改变舵机的位置。
一般舵机的控制要求如图1所示。
单片机实现舵机转角控制可以使用FPGA、模拟电路、单片机来产生舵机的控制信号,但FPGA成本高且电路复杂。
对于脉宽调制信号的脉宽变换,常用的一种方法是采用调制信号获取有源滤波后的直流电压,但是需要50Hz(周期是20ms)的信号,这对运放器件的选择有较高要求,从电路体积和功耗考虑也不易采用。
5mV以上的控制电压的变化就会引起舵机的抖动,对于机载的测控系统而言,电源和其他器件的信号噪声都远大于5mV,所以滤波电路的精度难以达到舵机的控制精度要求。
也可以用单片机作为舵机的控制单元,使PWM信号的脉冲宽度实现微秒级的变化,从而提高舵机的转角精度。
单片机完成控制算法,再将计算结果转化为PWM信号输出到舵机,由于单片机系统是一个数字系统,其控制信号的变化完全依靠硬件计数,所以受外界干扰较小,整个系统工作可靠。
单片机系统实现对舵机输出转角的控制,必须首先完成两个任务:首先是产生基本的PWM周期信号,本设计是产生20ms的周期信号;其次是脉宽的调整,即单片机模拟PWM 信号的输出,并且调整占空比。
plc控制数字舵机第一章:引言(200字)数字舵机是一种常用于工业自动化控制系统中的执行元件,它能够精确地控制舵机的角度值。
PLC(可编程逻辑控制器)作为一种重要的工业自动化控制设备,具有灵活性高、可靠性强等优点。
本论文将探讨如何利用PLC来控制数字舵机的角度值。
第二章:PLC控制数字舵机的设计方案(400字)2.1 数字舵机的控制原理数字舵机是通过输入脉冲信号来控制舵机的角度值的。
设定一个脉冲信号的周期和占空比,当脉冲信号的占空比发生变化时,舵机的转角也会发生相应的变化。
2.2 PLC的特点PLC是一种基于程序控制的逻辑控制器,具有高度的可编程性和可靠性。
PLC可以根据不同的逻辑条件实现不同的控制逻辑,并且可以方便地与其他自动化控制设备进行联动。
2.3 PLC控制数字舵机的设计方案利用PLC的可编程性,可以通过程序来控制数字舵机的角度值。
首先,通过PLC的输入模块采集来自传感器的角度信号,并将其送入PLC内部进行处理;然后,通过PLC的输出模块向数字舵机发送控制信号,来实现数字舵机的控制。
第三章:PLC控制数字舵机的实现(300字)3.1 PLC编程PLC编程是实现PLC控制数字舵机的关键。
在编程中,需要根据具体要求编写逻辑控制程序,并设置相应的输入输出口和传感器信号采集模块,以及数字舵机控制模块。
3.2 程序运行流程程序运行流程主要包括以下几个步骤:首先,通过输入模块采集传感器信号;然后,程序根据采集到的信号进行逻辑判断;最后,通过输出模块发送控制信号控制数字舵机的角度。
第四章:实验验证与结果分析(200字)通过实验来验证PLC控制数字舵机的可行性和准确性。
实验中,用数字舵机模拟对工件进行定位和角度控制的情况,通过PLC编程来实现对数字舵机转角的控制。
实验结果表明,PLC 控制数字舵机具有较高的精度和准确性。
结论(100字)本论文探讨了PLC控制数字舵机的设计方案和实现方法,并通过实验验证了其可行性和准确性。
舵机的控制信号章节一:引言舵机是一种常用于控制机械运动的设备,广泛应用于机器人、航空模型、车辆模型等领域。
控制信号是舵机工作的重要组成部分,它可以精确地控制舵机的位置和速度。
本文将介绍舵机的工作原理以及不同类型的舵机控制信号,并探讨其应用前景和发展趋势。
章节二:舵机的工作原理舵机是一种运用直流电机驱动的装置,通过电流的正反方向控制舵机运动的角度。
当舵机接收到控制信号后,内部的电路系统会处理并驱动电机,使其达到指定的角度。
舵机通常由电机、减速器和位置传感器等组成。
电机驱动在舵机内部发生的转动,通过减速器传递给输出轴,再由位置传感器检测轴的位置,并反馈给电路系统。
章节三:舵机控制信号的类型舵机的控制信号是通过脉冲宽度调制(PWM)来实现的。
PWM是一种通过改变脉冲的高电平时间来控制信号的方式。
具体而言,控制信号的周期通常为20毫秒,而高电平时间则由0.5毫秒到2.5毫秒不等,其中0.5毫秒对应舵机的最大逆时针角度,2.5毫秒对应舵机的最大顺时针角度,1.5毫秒则对应舵机的中立位置。
通过改变高电平时间,可以控制舵机的角度位置,从而实现对舵机的控制。
章节四:舵机控制信号的应用和发展趋势舵机控制信号在机器人、航空模型和车辆模型等领域有着广泛的应用。
通过舵机控制信号,可以实现机器人的自动化控制、航空模型的稳定飞行以及车辆模型的准确转向。
随着科技的不断进步,舵机控制信号的应用将会更加广泛。
未来,舵机控制信号有望在人工智能、智能家居以及医疗机器人等领域发挥更重要的作用。
同时,人们也在研究改进舵机控制信号的精度和稳定性,以满足不同领域对于舵机的更高要求。
综上所述,舵机的控制信号是控制舵机运动的关键因素,对于实现机器人和模型的运动控制具有重要意义。
了解舵机的工作原理和不同类型的控制信号,对于应用舵机的领域具有重要的指导作用。
未来,舵机控制信号有望在更多领域得到应用,并通过技术的不断进步来提升其精度和稳定性。
章节五:舵机控制信号的调试和优化为了确保舵机的稳定和精确性,舵机控制信号需要进行调试和优化。
基于STM32的舵机控制系统摘要随着越来越多的高科技产品逐渐融入了日常生活中,舵机的控制系统发生了巨大的变化。
单片机、C语言等前沿学科的技术的日趋成熟与实用化,使得舵机的控制系统有了新的的研究方向与意义。
本文描述了一个由STM32微处理器、舵机、LCD 显示器、键盘等模块构成的,提供基于STM32的PWM信号舵机的控制系统。
该系统采用STM32微处理器为核心,在MDK的环境下进行编程,根据键盘的输入,使STM32产生周期性PWM信号,用此信号对舵机的速度及转角进行控制,并且通过LCD显示出数据。
结果表明该系统具有结构简单、工作可靠、精度高等特点.关键词:STM32微处理器;舵机系统;LCD显示;PWM信号AbstractAs well as the high-tech products gradually integrated into the daily life,servo control system has undergone tremendous changes.SCM and C language of the frontier disciplines such mature technology and practical,Make steering control system is a new research direction and meaning.This paper describes a STM32 microprocessors, steering, LCD display and keyboard, etc.Based on the STM32 servo control system of PWM signal,This system uses STM32 microprocessor as the core, MDK in the environment, according to the keyboard input programming, STM32 produce periodic PWM signal, with this signal to the velocity and Angle of steering gear control, and through the LCD display data. The features of the simple hardware, stable operation and high precision are incarnated in the proposed system.Keywords:STM32 microprocessors; Steering system; LCD display;pulse width modulation signal目录第1章绪论 (1)1.1 课题背景 (1)1.2 课题的研究展望 (2)课题任务及要求 (2)1.3 课题内容及安排 (3)第2章硬件设计 (4)2.1 STM32微处理单元 (4)2.2 舵机 (8)2.3 LCD显示器 (9)2.4 时钟电路的制作 (10)第3章软件设计 (12)3.1 STM32固件库简介 (12)3.2 软件的总体设计 (13)3.3 时钟初始化子程序 (14)3.4 I/O口初始化子程序 (17)3.5 PWM信号子程序 (17)3.6 A/D转换初始化子程序 (18)3.7 LCD显示子程序 (19)第4章系统调试 (21)4.1 调试方案 (21)4.1.1 硬件调试方案 (21)4.1.2 软件调试方案 (21)4.2 故障调试及解决方法 (22)4.3 联调结果 (22)结论 (26)社会经济效益分析 (27)参考文献 (28)致谢 (29)附录I 电路原理图 (30)附录Ⅱ程序清单 (35)第1章绪论舵机(servo motor),又名伺服电机,主要是由外壳、电路板、马达、减速齿轮和电位器构成。
舵机的工作原理和PWM信号控制分析(二)引言概述:在上一篇文章中,我们已经初步了解了舵机的工作原理以及PWM信号的基本概念。
本文将继续深入探讨舵机的工作原理,并详细分析PWM信号在舵机控制中的运用。
正文:一、舵机的工作原理1. 电机运转原理- 舵机内部装有电动机,通过电能转换为机械能。
- 电机通常采用直流无刷电机,具有高效率和长寿命的特点。
2. 位置反馈系统- 舵机内部配备位置反馈系统,用于检测舵盘位置并实时反馈给控制器。
- 位置反馈系统通常采用编码器或霍尔传感器等装置。
3. 控制器- 舵机的控制器根据接收到的控制信号和位置反馈信号,计算出应去的位置,并驱动电机转动到该位置。
- 控制器的设计和算法决定了舵机的精度和响应速度。
二、PWM信号的概念1. PWM信号的产生- PWM信号是一种脉冲宽度调制信号,由一个高电平和一个低电平组成。
- 通过改变高电平和低电平的持续时间比例,可以调整PWM信号的占空比。
2. PWM信号在舵机中的作用- PWM信号被用于控制舵机的位置。
- 控制器根据接收到的PWM信号的占空比,确定舵盘应该转到的位置。
三、PWM信号与舵机的工作原理的关系1. PWM信号与位置控制- 不同的PWM信号占空比对应不同的位置输入。
- PWM信号的占空比与舵盘位置的关系可以通过试验得到,从而建立校准模型。
2. PWM信号与速度控制- 通过改变PWM信号的占空比可以改变舵盘旋转的速度。
- PWM信号的频率也会影响到舵机的响应速度。
四、PWM信号控制舵机的注意事项1. PWM信号的频率选取- 通常舵机的工作频率在50Hz到300Hz之间,选择合适的频率可以保证舵机的正常工作。
- 过低的频率可能导致舵机颤动或者无法工作。
2. PWM信号的占空比设置- 根据舵机的校准模型,设置PWM信号的占空比可以精确控制舵盘的位置。
- 过大或过小的占空比可能导致舵盘不能准确到达期望位置。
五、总结本文深入探讨了舵机的工作原理以及PWM信号在舵机控制中的应用。
在机器人机电控制系统中,舵机控制效果是性能的重要影响因素。
舵机可以在微机电系统和航模中作为基本的输出执行机构,其简单的控制和输出使得单片机系统非常容易与之接口。
舵机是一种位置伺服的驱动器,适用于那些需要角度不断变化并可以保持的控制系统。
其工作原理是:控制信号由接收机的通道进入信号调制芯片,获得直流偏置电压。
它内部有一个基准电路,产生周期为20ms,宽度为1.5ms的基准信号,将获得的直流偏置电压与电位器的电压比较,获得电压差输出。
最后,电压差的正负输出到电机驱动芯片决定电机的正反转。
当电机转速一定时,通过级联减速齿轮带动电位器旋转,使得电压差为0,电机停止转动。
图1 舵机的控制要求舵机的控制信号是PWM信号,利用占空比的变化改变舵机的位置。
一般舵机的控制要求如图1所示。
单片机实现舵机转角控制可以使用FPGA、模拟电路、单片机来产生舵机的控制信号,但FPGA成本高且电路复杂。
对于脉宽调制信号的脉宽变换,常用的一种方法是采用调制信号获取有源滤波后的直流电压,但是需要50Hz(周期是20ms)的信号,这对运放器件的选择有较高要求,从电路体积和功耗考虑也不易采用。
5mV以上的控制电压的变化就会引起舵机的抖动,对于机载的测控系统而言,电源和其他器件的信号噪声都远大于5mV,所以滤波电路的精度难以达到舵机的控制精度要求。
也可以用单片机作为舵机的控制单元,使PWM信号的脉冲宽度实现微秒级的变化,从而提高舵机的转角精度。
单片机完成控制算法,再将计算结果转化为PWM信号输出到舵机,由于单片机系统是一个数字系统,其控制信号的变化完全依靠硬件计数,所以受外界干扰较小,整个系统工作可靠。
单片机系统实现对舵机输出转角的控制,必须首先完成两个任务:首先是产生基本的PWM周期信号,本设计是产生20ms的周期信号;其次是脉宽的调整,即单片机模拟PWM信号的输出,并且调整占空比。
当系统中只需要实现一个舵机的控制,采用的控制方式是改变单片机的一个定时器中断的初值,将20ms 分为两次中断执行,一次短定时中断和一次长定时中断。
stm32控制舵机的程序第一章:引言在现代机械系统领域,舵机是一种常见的旋转执行器,经常用于控制机械装置的运动。
舵机通过接收控制信号来控制旋转角度,具有精准定位、快速响应和稳定性好的特点,因此在无人机、机器人、摄像头稳定器等领域广泛应用。
然而,要实现舵机的精确控制,需要使用专门的硬件电路和相应的控制算法。
本论文将介绍一种基于STM32单片机控制舵机的方法。
第二章:STM32舵机控制原理2.1 舵机的工作原理舵机是一种综合了伺服电机和反馈控制系统的特殊电机。
它由电机、位置反馈装置和控制电路组成。
当控制信号输入到控制电路中时,电机根据信号的宽度来确定要旋转的角度,位置反馈装置则用于检测电机的实际位置。
2.2 STM32控制舵机的原理STM32单片机是一类功能强大且易于使用的微控制器,具有高性能、低功耗和丰富的外设资源。
为了控制舵机,我们需要将STM32的IO口与舵机的控制信号线相连接,并在程序中通过设置IO口的高低电平来生成PWM(脉宽调制)信号,从而控制舵机的角度。
第三章:STM32舵机控制程序设计在本章中,我们将介绍具体的STM32舵机控制程序设计步骤。
3.1 硬件连接首先,需要将舵机的控制信号线连接至STM32单片机的某个IO口。
具体连接方式可以参考相关的舵机控制电路图。
3.2 建立工程使用Keil等开发工具,根据STM32型号建立一个新工程,并配置好相应的时钟和引脚设置。
3.3 编写程序在主函数中,需要先初始化IO口,并配置为输出模式。
然后编写一个循环,不断改变IO口的电平状态,以产生PWM信号。
根据舵机的角度范围(一般为0到180度),通过改变IO口电平的时间间隔和占空比,可以控制舵机旋转到相应的角度。
3.4 烧录程序最后,将生成的可执行程序烧录到STM32单片机中,然后连接电源即可运行舵机控制程序。
第四章:实验结果与分析为了验证上述STM32舵机控制程序的有效性,我们进行了一系列实验。
实验结果表明,通过控制不同的PWM信号,可以实现对舵机的精确控制,使其旋转到相应的角度。
舵机工作原理与控制方法舵机是一种常见的机电一体化设备,用于控制终端设备的角度或位置,广泛应用于遥控模型、机器人、自动化设备等领域。
下面将详细介绍舵机的工作原理和控制方法。
一、舵机工作原理:舵机的工作原理可以简单归纳为:接收控制信号-》信号解码-》电机驱动-》位置反馈。
1.接收控制信号舵机通过接收外部的控制信号来控制位置或角度。
常用的控制信号有脉宽调制(PWM)信号,其脉宽范围一般为1-2毫秒,周期为20毫秒。
脉宽与控制的位置或角度呈线性关系。
2.信号解码接收到控制信号后,舵机内部的电路会对信号进行解析和处理。
主要包括解码脉宽、信号滤波和信号放大等步骤。
解码脉宽:舵机会将输入信号的脉宽转换为对应的位置或角度。
信号滤波:舵机通过滤波电路来消除控制信号中的噪声,使得控制稳定。
信号放大:舵机将解码后的信号放大,以提供足够的电流和功率来驱动舵机转动。
3.电机驱动舵机的核心部件是电机。
接收到解码后的信号后,舵机会驱动电机转动。
电机通常是直流电机或无刷电机,通过供电电压和电流的变化控制转动速度和力矩。
4.位置反馈舵机内部通常搭载一个位置传感器,称为反馈装置。
该传感器能够感知电机的转动角度或位置,并反馈给控制电路。
控制电路通过与目标位置或角度进行比较,调整电机的驱动信号,使得电机逐渐趋近于目标位置。
二、舵机的控制方法:舵机的控制方法有脉宽控制方法和位置控制方法两种。
1.脉宽控制方法脉宽控制方法是根据控制信号的脉宽来控制舵机的位置或角度。
控制信号的脉宽和位置或角度之间存在一定的线性关系。
一般来说,舵机收到脉宽为1毫秒的信号时会转动到最左位置,收到脉宽为2毫秒的信号时会转动到最右位置,而脉宽为1.5毫秒的信号舵机则会停止转动。
2.位置控制方法位置控制方法是根据控制信号的数值来控制舵机的位置或角度。
与脉宽控制方法不同,位置控制方法需要对控制信号进行数字信号处理。
数值范围一般为0-1023或0-4095,对应着舵机的最左和最右位置。
船舶辅助设备中的船舶舵机系统设计与控制摘要:随着现代船舶辅助设备的快速发展,船舶舵机系统作为其中重要的部分,扮演着至关重要的角色。
船舶舵机系统的设计和控制策略对于船舶的操纵和稳定性至关重要。
本文从舵机系统的组成部分、参数选取、控制策略和应用发展等方面,对船舶舵机系统的设计与控制进行了详细介绍。
同时,也探讨了船舶舵机系统未来的发展方向,为船舶舵机系统的进一步提升和优化提供了一些有价值的思路和参考。
关键词:船舶辅助设备;船舶舵机系统;设计与控制引言船舶辅助设备中的船舶舵机系统设计与控制是船舶操纵和稳定性的关键因素之一。
舵机系统负责转动船舵以改变船舶的航向,而良好的设计和控制策略能够确保船舶的安全和操作的灵活性。
本文旨在深入探讨船舶舵机系统的设计原理和控制方法,包括系统的组成部分、参数设定和控制算法。
同时,我们还将探讨船舶舵机系统的应用领域和未来发展趋势,为船舶行业的技术进步和创新提供有益的指导和启示。
1.船舶舵机系统的设计1.1舵机系统的组成部分船舶舵机系统是由多个组成部分组成,每个部分都发挥着重要的作用,确保船舶能够准确、灵活地控制舵角。
主要的组成部分包括:舵机:舵机是舵机系统的核心部件,负责转动舵盘以改变舵角。
它通常由电机、减速器和位置反馈装置组成。
舵机的性能和质量直接影响舵机系统的稳定性和精确性。
舵机控制系统:舵机控制系统负责接收船舶操纵指令,并将信号转化为适当的电信号,控制舵机的运动。
它通常由舵机控制器、传感器和通信设备组成,确保舵机按照预定的舵角运动。
舵盘和传动装置:舵盘是操纵舵机的手柄,船舶操作员通过舵盘控制舵机的运动。
传动装置将舵盘的旋转运动转化为舵机的线性运动,使舵机能够改变舵角。
供电系统:舵机系统需要稳定的电源供电,以保证舵机的正常运行。
供电系统通常由电池、发电机和电源管理设备组成,提供所需的电能。
控制台和显示设备:舵机系统的控制台和显示设备用于监控舵机系统的运行状态和舵角变化。
操作员可以通过控制台上的按钮和控制杆来操纵舵机系统,并通过显示设备实时了解舵机系统的工作情况。
舵机的控制信号是 PWM 信号,利用占空比的变化,改变舵机的位置。
有个很有趣的技术话题可以稍微提一下,就是 BA6688 是有 EMF 控制的,主要用途是控制在高速时候电机最大转速。
原理是这样的:收到 1 个脉冲以后,BA6688 内部也产生 1 个以 5K 电位器实际电压为基准的脉冲,2 个脉冲比较以后展宽,输出给驱动使用。
当输出足够时候,马达就开始加速,马达就能产生 EMF,这个和转速成正比的。
因为取的是中心电压,所以正常不能检测到的,但是运行以后就电平发生倾斜,就能检测出来。
超过 EMF判断电压时候就减小展宽,甚至关闭,让马达减速或者停车。
这样的好处是可以避免过冲现象(就是到了定位点还继续走,然后回头,再靠近)。
一些国产便宜舵机用的便宜的芯片,就没有 EMF 控制,马达、齿轮的机械惯性就容易发生过冲现象,产生抖舵电源线和地线用于提供舵机内部的直流电机和控制线路所需的能源.电压通常介于 4~6V,一般取 5V。
注意,给舵机供电电源应能提供足够的功率。
控制线的输入是一个宽度可调的周期性方波脉冲信号,方波脉冲信号的周期为 20 ms(即频率为 50 Hz)。
当方波的脉冲宽度改变时,舵机转轴的角度发生改变,角度变化与脉冲宽度的变化成正比。
某型舵机的输出轴转角与输入信号的脉冲宽度之间的关系可用图 3 来表示。
标准的微型伺服马达有三条控制线,分别为:电源、地及控制。
电源线与地线用于提供内部的直流马达及控制线路所需的能源,电压通常介于 4V-6V 之间,该电源应尽可能与处理系统的电源隔离(因为伺服马达会产生噪音)。
甚至小伺服马达在重负载时也会拉低放大器的电压,所以整个系统的电源供应的比例必须合理。
控制线输入一个周期性的正向脉冲信号,这个周期性脉冲信号的高电平时间通常在 1ms-2ms 之间。
而低电平时间应在 5ms 到 20ms 间,并不很严格。
下表表示出一个典型的 20ms 周期性脉冲的正脉冲宽度与微型伺服马达的输出臂位置的关系:舵机工作原理1、概述舵机最早出现在航模运动中。
本科生毕业设计(论文)题目:基于MCU的遥控小车—---————-舵机部分Topic :Remote control car based on MCU-——-——Rudder part教学单位 __ 电气信息工程学院___姓名 __ 仲书民 ___ _学号___201031006106年级 ___ 2010级_______ _专业 ___ 自动化__________指导教师 ___ 汪华章职称 ___ 副教授2014年3月20日目录摘要····················································································错误!未定义书签。
ABSTRACT·················································································错误!未定义书签。
stc舵机控制程序章节一:引言在机器人领域中,动态响应和高精度控制是实现复杂任务的关键要素。
舵机作为一种常见的执行器,广泛应用于机器人的关节和末端执行器控制中。
而STC舵机控制程序则是控制舵机的必要工具,能够实现舵机的准确控制和高效响应。
本文将介绍STC舵机控制程序的设计原理和实现方法。
首先,我们将介绍舵机的原理和工作方式,然后阐述了STC舵机控制程序的设计目标和功能要求。
接下来,我们将详细讨论STC舵机控制程序的设计框架和算法,最后通过实验验证了该程序的性能和效果。
章节二:舵机原理和工作方式舵机是一种能够精确控制旋转角度的电机,通常由电机、减速器和角度反馈装置组成。
舵机通过接收控制信号来驱动电机,通过角度反馈装置准确地感知当前位置,从而实现精确控制。
舵机一般具有高精度和较大的扭矩输出能力。
章节三:STC舵机控制程序的设计(一)设计目标和功能要求:STC舵机控制程序的设计旨在实现舵机的准确控制和高效响应,保证机器人系统的运动平稳和稳定性。
根据实际应用需求,我们考虑到舵机的位置控制和扭矩控制两个关键要素。
(二)设计框架:STC舵机控制程序的设计框架包括三个主要模块:舵机控制信号生成模块、舵机位置控制模块和舵机扭矩控制模块。
其中,舵机控制信号生成模块负责生成控制信号,位置控制模块根据信号实现位置控制,扭矩控制模块根据实际需求实现扭矩控制。
(三)算法设计:STC舵机控制程序中的算法主要包括PID控制算法和扭矩控制算法。
PID控制算法通过对反馈信号进行比例、积分和微分运算来实现位置控制。
扭矩控制算法通过对电机输入电流进行控制来实现扭矩控制。
在算法设计中,我们考虑了舵机的非线性特性和动态响应,通过参数调整和反馈控制实现了良好的控制效果。
章节四:实验与结果分析为了验证STC舵机控制程序的性能和效果,我们进行了一系列实验。
实验结果表明,STC舵机控制程序在位置控制和扭矩控制方面均具有较高的准确性和稳定性。
同时,该程序具有较快的响应速度和较低的误差,能够满足机器人系统的实际需求。
舵机控制电路舵机控制电路引言:随着科技的进步和发展,舵机在自动化控制领域的应用越来越广泛。
舵机是一种能够控制角度的驱动器,常用于模型飞机、机器人和其他自动化设备中。
为了实现对舵机的精确控制,舵机控制电路的设计变得至关重要。
本文将介绍舵机控制电路的基本原理和设计方法。
第一章舵机的工作原理舵机是一种电力执行器,其工作原理基于电机和位置反馈装置的组合。
电机通过旋转传动装置使输出轴产生运动。
位置反馈装置检测输出轴的实际位置,并将其与期望位置进行比较,从而控制电机的转动。
舵机的控制信号通常是一个PWM信号,它的脉冲宽度决定了输出轴的位置。
第二章舵机控制电路的设计要点舵机控制电路的设计需要考虑多个因素。
首先,需要确定舵机的工作电压范围,以选择合适的电源。
其次,需要选择合适的控制信号源,通常使用微控制器或单片机来生成PWM信号。
在生成PWM信号时,需要考虑脉冲宽度与输出轴位置之间的关系,并设置适当的频率。
此外,为了确保舵机的稳定性和精确控制,还需要添加滤波电路和校准电路。
第三章舵机控制电路的设计案例设计一个舵机控制电路的实际案例将有助于进一步理解舵机控制电路的设计过程。
假设我们需要控制一个舵机的角度范围在0到180度之间,工作电压范围为5V至7.4V。
我们选择一个基于Arduino的微控制器来生成PWM信号。
通过编程,可以设置PWM信号的脉冲宽度与所需角度之间的映射关系。
为了提高控制的精确度,我们还可以根据实际情况对舵机进行校准。
第四章舵机控制电路的应用前景舵机控制电路在模型飞机、机器人和其他自动化设备中的应用前景广泛。
随着技术的不断进步,舵机控制电路的设计将变得更加先进和复杂。
在未来,可以预见舵机控制电路将结合传感器技术和人工智能算法,实现更高级别的自动化控制。
结论舵机控制电路是实现对舵机精确控制的重要组成部分。
通过设计合理的控制电路,可以实现对舵机在指定角度范围内的精确控制。
未来,舵机控制电路将在自动化控制领域发挥越来越重要的作用。
舵机控制原理程序舵机控制原理程序第一章:引言舵机是一种用于控制机械装置位置和角度的装置,广泛应用于机器人、模型飞机、船舶等领域。
舵机的控制原理程序是通过向舵机发送特定的控制信号,使其转动到指定位置。
本论文将深入研究舵机控制的基本原理和编程方法。
第二章:舵机的工作原理舵机主要由电机、减速装置、位置反馈装置和控制电路组成。
电机通过齿轮传动将动力传递给舵盘或舵翼,位置反馈装置可以感知舵盘或舵翼的实际位置,将位置信息反馈给控制电路。
控制电路通过与位置要求进行比较,生成控制信号,控制舵盘或舵翼的位置和角度。
第三章:舵机控制的编程方法舵机控制的编程方法主要包括舵机PWM信号的生成和控制程序的编写。
PWM(脉冲宽度调制)信号是一种周期性的方波信号,通过改变方波的占空比来控制舵机的转动角度。
编程方法可分为硬件控制和软件控制两种。
硬件控制:通过外部电路将PWM信号传输给舵机,如使用单片机的IO口和计时器模块来生成PWM信号。
首先,将单片机的IO口配置为输出模式,然后设置计时器模块的工作方式和频率,最后根据要求计算占空比,并将占空比写入计时器的寄存器中,以生成PWM信号。
软件控制:通过软件方式生成PWM信号,即模拟PWM信号的工作原理。
在主程序中,设定一个周期性的计时器,然后在计时器中断中,根据要求计算舵机需要转动的角度,将舵机需要转动的位置信息转换为相应的占空比,并将占空比输出到舵机的控制引脚上,实现对舵机的控制。
第四章:实验与结果分析为了验证编程方法的正确性和稳定性,我们设计了一个舵机控制的实验。
首先,搭建好舵机控制电路,然后根据编程方法编写控制程序,通过生成PWM信号来控制舵机的转动角度。
实验结果表明,舵机能够按照设定的要求转动到指定的位置,控制精度较高。
综合以上所述,本论文主要研究了舵机控制的基本原理和编程方法,在硬件控制和软件控制两方面进行了详细的介绍和分析,并通过实验验证了编程方法的正确性和稳定性。
舵机控制的研究对于提高机械装置的控制精度和稳定性具有重要的意义。
舵机控制信号章节一:导言 (Introduction)在现代自动控制系统中,舵机(servo)被广泛应用于各种机电设备中,如机器人、遥控模型以及工业自动化等。
舵机可以精确控制输出轴的位置和速度,从而实现对设备运动的精确控制。
其基本原理是通过接收输入信号,将电子信号转换为机械运动。
本论文旨在探讨舵机控制信号及其作用机制。
章节二:舵机控制信号及传输(Servo Control Signal and Transmission)舵机控制信号是指用于控制舵机运动的电子信号,常见的舵机控制信号有脉宽调制(PWM)信号和模拟控制信号。
其中,PWM信号是最常用的一种,通过改变信号的脉宽和周期,控制舵机的位置和速度。
舵机控制信号的传输方式主要有有线和无线两种。
在有线传输中,一般使用电缆或导线将信号传输到舵机。
而在无线传输中,通过无线电波或红外线将信号传输到舵机。
无论是有线还是无线传输,确保信号的稳定性和可靠性对于舵机的运动控制至关重要。
章节三:舵机控制信号的作用机制(Mechanism of Servo Control Signal)舵机控制信号的作用机制主要有两个方面:位置反馈和反射作用。
首先是位置反馈。
舵机内部装有一个位置传感器,用于测量输出轴的位置。
当接收到控制信号后,舵机会读取信号脉宽,并将其转换为对应的输出轴位置。
再通过位置传感器不断监测输出轴的位置,舵机可以根据需要对其进行修正,实现精确的位置控制。
其次是反射作用。
当舵机运动时,其输出轴会产生惯性力和阻力。
这些力会通过输出轴反馈给舵机,舵机会感知到这些反馈信息,并对信号进行调整以保持预期的运动轨迹和速度。
通过反射作用,舵机可以实现平稳准确的运动控制。
章节四:舵机控制信号的应用领域(Applications of Servo Control Signal)舵机控制信号在众多领域中被广泛应用。
在机器人领域,舵机控制信号被用于控制机械手臂的运动、控制机器人的步态等。
舵机控制信号设计
章节一:引言(Introduction)
舵机是一种常用的控制执行器,广泛应用于模型飞机、机器人、船舶等领域。
舵机的工作原理是通过控制信号的输入,驱动舵机转动到指定的角度。
因此,设计一个合适的舵机控制信号是非常重要的。
章节二:舵机控制信号的基本原理(Principles of Servo Control Signal)
舵机控制信号主要由脉冲宽度调制(PWM)信号组成。
通常
情况下,舵机控制信号的周期为20毫秒(ms),脉冲宽度在
1-2毫秒(ms)之间,其中1.5毫秒(ms)为中心位置。
在舵机控制信号中,脉冲宽度的变化决定了舵机转动的角度。
根据舵机的规格表,可得到脉冲宽度与转向角度之间的关系。
通过调整脉冲宽度,可以实现舵机转动到不同的位置。
章节三:舵机控制信号的设计方法(Design Methods of Servo Control Signal)
舵机控制信号的设计目标是实现精准的转向角度控制。
一种常用的舵机控制信号设计方法是使用微控制器(MCU)生成PWM信号。
在MCU内部,可以使用定时器模块来生成精确
的PWM脉冲信号。
通过调整定时器的参数,可以得到合适的
舵机控制信号。
在设计舵机控制信号时,需要注意以下几个方面:
1. 确定舵机的工作电压范围,以保证舵机能够正常工作;
2. 根据舵机规格表,确定脉冲宽度与转向角度的关系;
3. 使用合适的驱动电路,以确保舵机能够获得足够的电流供应;
4. 考虑舵机的响应时间,确保控制信号的更新频率足够快。
章节四:舵机控制信号的应用案例(Application Cases of Servo Control Signal)
舵机控制信号在模型飞机、机器人、船舶等领域有广泛的应用。
例如,在模型飞机中,舵机控制信号可以用于控制飞行姿态的调整,实现飞机的稳定飞行。
在机器人中,舵机控制信号可以用于控制机器人的关节,实现机器人的灵活运动。
在船舶中,舵机控制信号可以用于控制船舶的舵角,实现船舶的转向。
总结:
本论文介绍了舵机控制信号的基本原理,并提供了一种舵机控制信号的设计方法。
舵机控制信号的设计在模型飞机、机器人、船舶等领域有着广泛的应用。
希望本论文能够为舵机控制信号的设计提供一定的参考。
章节一:引言(Introduction)
舵机是一种常用的控制执行器,广泛应用于模型飞机、机器人、船舶等领域。
舵机的工作原理是通过控制信号的输入,驱动舵机转动到指定的角度。
因此,设计一个合适的舵机控制信号是非常重要的。
章节二:舵机控制信号的基本原理(Principles of Servo Control Signal)
舵机控制信号主要由脉冲宽度调制(PWM)信号组成。
通常
情况下,舵机控制信号的周期为20毫秒(ms),脉冲宽度在
1-2毫秒(ms)之间,其中1.5毫秒(ms)为中心位置。
在舵机控制信号中,脉冲宽度的变化决定了舵机转动的角度。
根据舵机的规格表,可以得到脉冲宽度与转向角度之间的关系。
通过调整脉冲宽度,可以实现舵机转动到不同的位置。
章节三:舵机控制信号的设计方法(Design Methods of Servo Control Signal)
舵机控制信号的设计目标是实现精准的转向角度控制。
一种常用的舵机控制信号设计方法是使用微控制器(MCU)生成PWM信号。
在MCU内部,可以使用定时器模块来生成精确
的PWM脉冲信号。
通过调整定时器的参数,可以得到合适的
舵机控制信号。
在设计舵机控制信号时,需要注意以下几个方面:
1. 确定舵机的工作电压范围,以保证舵机能够正常工作。
2. 根据舵机规格表,确定脉冲宽度与转向角度的关系。
不同型号的舵机可能具有不同的脉冲宽度范围,需要根据具体舵机的规格进行调整。
3. 使用合适的驱动电路,以确保舵机能够获得足够的电流供应。
驱动电路应具备稳定的电压输出和适当的电流保护、过载保护等功能。
4. 考虑舵机的响应时间,确保控制信号的更新频率足够快。
舵机的响应时间取决于舵机本身的性能和控制信号的频率,需要根据具体应用场景进行调整。
章节四:舵机控制信号的应用案例(Application Cases of Servo Control Signal)
舵机控制信号在模型飞机、机器人、船舶等领域有广泛的应用。
例如,在模型飞机中,舵机控制信号可以用于控制飞行姿态的调整,实现飞机的稳定飞行。
通过调整舵机控制信号,可以使飞机的升降舵、方向舵等舵面进行动作,实现飞机的上升、下降、左转、右转等动作。
在机器人中,舵机控制信号可以用于控制机器人的关节,实现机器人的灵活运动。
通过调整舵机控制信号,可以使机器人的头部、手臂、腿部等关节进行动作,实现机器人的摆臂、转头、跳跃等动作。
在船舶中,舵机控制信号可以用于控制船舶的舵角,实现船舶的转向。
通过调整舵机控制信号,可以使船舶的舵面进行动作,实现船舶的转向、航线调整等功能。
总结:
本论文介绍了舵机控制信号的基本原理,并提供了一种舵机控制信号的设计方法。
舵机控制信号的设计在模型飞机、机器人、船舶等领域有着广泛的应用。
期望本论文能够为舵机控制信号的设计提供一定的参考,帮助读者更好地理解和应用舵机控制信号。
