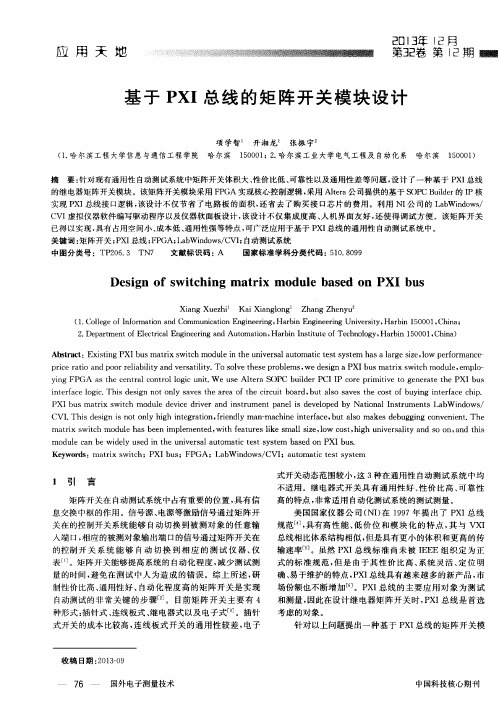

一种基于PXI总线的射频开关模块设计摘要：本文介绍了一种基于PXI总线的射频开关模块设计。
该模块使用了PXI总线的高速数据传输和同步时钟功能，实现了高速、可靠的射频信号切换，并具有灵活的控制接口。
在测试中，该模块成功实现了对不同频段的信号切换，并且开关切换速度达到了毫秒级别的响应速度。
关键词：PXI总线、射频开关、信号切换、控制接口、速度响应正文：一、研究背景射频开关模块是无线通信系统和射频测试中常用的设备，主要用于对射频信号进行切换。
传统的射频开关模块使用的是机械接点，具有切换速度较慢、寿命短、可靠性较差等缺点。
因此，基于电子开关的射频开关模块被广泛应用。
PXI（PCI eXtensions for Instrumentation）总线是一种用于基础设施测试和测量领域的标准接口，具有高速数据传输、同步时钟、多种控制接口等特点。
借助PXI总线的优势，设计一种基于PXI总线的射频开关模块是非常可行的方案。
二、设计原理本文设计的基于PXI总线的射频开关模块主要由三个部分组成：开关矩阵、逻辑控制器和PXI总线接口。
其中，开关矩阵采用SPDT（Single Pole Double Throw）型开关，能够实现单路输入端口和两路输出端口的切换。
逻辑控制器使用FPGA实现，负责监控PXI总线的命令和时钟信号，并根据命令信号控制开关矩阵的切换。
PXI总线接口采用NI PXI-8106控制器，用于与主机进行数据通信和控制命令的交互。
三、实现过程在实现过程中，首先设计了开关矩阵的电路原理图，并进行了PCB布局。
然后，使用VHDL语言编写了逻辑控制器的程序，并将程序设计到Xilinx FPGA芯片中。
最后，编写了主机控制程序，利用NI LabVIEW开发环境控制PXI总线，在主机上实现了对射频开关模块的控制和数据采集。
四、试验结果将设计的射频开关模块与信号源和示波器进行连接，进行了多组实验测试，并记录了切换速度和切换精度的数据。

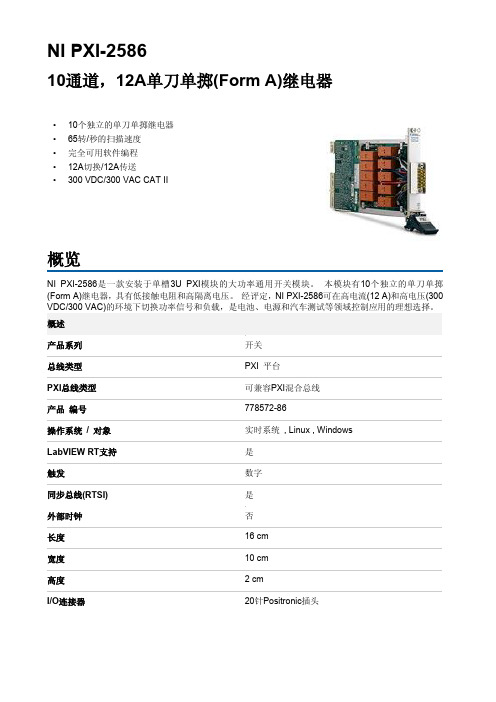

NI PXI-258610通道，12A单刀单掷(Form A)继电器•10个独立的单刀单掷继电器•65转/秒的扫描速度•完全可用软件编程•12A切换/12A传送•300 VDC/300 VAC CAT II概览NI PXI-2586是一款安装于单槽3U PXI模块的大功率通用开关模块。
本模块有10个独立的单刀单掷(Form A)继电器，具有低接触电阻和高隔离电压。
经评定，NI PXI-2586可在高电流(12 A)和高电压(300 VDC/300 VAC)的环境下切换功率信号和负载，是电池、电源和汽车测试等领域控制应用的理想选择。
概述产品系列开关总线类型PXI 平台PXI总线类型可兼容PXI混合总线产品编号778572-86操作系统/ 对象实时系统, Linux , WindowsLabVIEW RT支持是触发数字同步总线(RTSI) 是外部时钟否长度16 cm宽度10 cm高度 2 cmI/O连接器20针Positronic插头Power Requirement for +3.3V Rail 0.75 A+5V导轨的供电要求 1 A+12V导轨的供电要求0 mA-12V导轨的供电要求0 mA第二槽模块否模块宽度 1与MXI兼容是产品PXI-2586开关切換種類通用继电器Max Switching Voltage DC (Pollution Deg. 2) 300 VDC最大交流切换电压300 Vrms最大切换电流12 A最大运载电流12 A最大切换功率200 W带宽20 MHz继电器类型电机的继电器计数跟踪是电压类别CAT II产品认证FCC Part 15 , UL - Product Safety , CE ,CAN/CSA , IEC , C-Tick通道电阻(典型的) 50 mOhm继电器数量10继电器类型单刀单掷(关闭)扫描率65 周期/秒。
pxi标准
PXI标准是由NI公司发布的一种工业标准，用于定义和规范测试和测量系统的硬件和软件框架。
PXI标准基于PCI总线、CompactPCI （cPCI）技术和Industry Packs（IP）模块，并加入了更快、更可靠的总线架构、可插拔模块和机箱，以及宽带数据传输、实时控制和高性能计算等先进功能。
PXI标准支持多种模块，包括模拟输入和输出、数字I/O、计时和计数、高速串行通信、图像采集和处理、RF和微波测试等。
PXI模块通常都有固定的机箱卡槽号和地址映射，在接口上与PCI和cPCI兼容。
PXI标准的主要优点包括模块化和可扩展性、高性能和实时性、开放性和互操作性、可靠性和稳定性等。
PXI标准被广泛应用于各种工业、科学和军事领域，例如制造测试、自动化测试、成像检测、生物医学研究等。
除了PXI标准之外，NI公司还发布了其他一系列的测量和自动化平台，如DAQmx、LabVIEW、TestStand等，可以与PXI系统进行无缝集成和扩展。

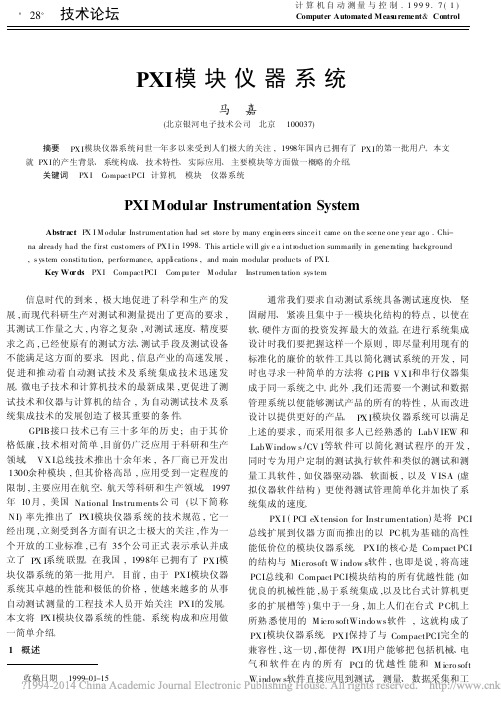

PXI模块仪器系统马 嘉(北京银河电子技术公司 北京 100037) 摘要 PXI模块仪器系统问世一年多以来受到人们极大的关注,1998年国内已拥有了PXI的第一批用户。
本文就PXI的产生背景、系统构成、技术特性、实际应用、主要模块等方面做一概略的介绍。
关键词 PXI CompactPCI 计算机 模块 仪器系统PXI Modular Instrumentation System Abstract:P X I M odular Instrumentation had set store by many engin eers sinceit came on th e scene one year ago.Chi-na already had the first customers of PXI in1998.This article will giv e a introduction summarily in generating background ,s ys tem constitu tion,performance,appl ications,and main modular products of PXI.Key Words:PXI CompactPCI Com pu ter M odular Instrumen tation sys tem 信息时代的到来,极大地促进了科学和生产的发展,而现代科研生产对测试和测量提出了更高的要求,其测试工作量之大,内容之复杂,对测试速度、精度要求之高,已经使原有的测试方法、测试手段及测试设备不能满足这方面的要求。
因此,信息产业的高速发展,促进和推动着自动测试技术及系统集成技术迅速发展。
微电子技术和计算机技术的最新成果,更促进了测试技术和仪器与计算机的结合,为自动测试技术及系统集成技术的发展创造了极其重要的条件。
GPIB接口技术已有三十多年的历史;由于其价格低廉,技术相对简单,目前仍广泛应用于科研和生产领域。
DEVICE SPECIFICATIONSNI PXI/PXIe-2569100-Channel SPST Relay ModuleThis document lists specifications for the NI PXI/PXIe-2569 (PXI/PXIe-2569) general-purpose relay module. All specifications are subject to change without notice. Visit / manuals for the most current specifications.ContentsAbout These Specifications (1)Input Characteristics (2)Dynamic Characteristics (4)Trigger Characteristics (4)Physical Characteristics (4)Environment (5)Shock and Vibration (5)Compliance and Certifications (6)Diagrams (7)Accessories (10)About These SpecificationsSpecifications characterize the warranted performance of the instrument under the stated operating conditions. Data in this document are Specifications unless otherwise noted.Typical Specifications are specifications met by the majority of the instrument under the stated operating conditions and are tested at 23 °C ambient temperature. Typical specifications are not warranted.All voltages are specified in DC, AC pk, or a combination unless otherwise specified. Topology100-SPST (latching), 50-DPSTRefer to the NI Switches Help at /manuals for detailed topology information.Caution The protection provided by the PXI/PXIe-2569 can be impaired if it isused in a manner not described in this document.Input CharacteristicsMaximum switching voltageChannel-to-channel100 VChannel-to-ground100 V, CAT ICaution This module is rated for Measurement Category I. It is intended to carrysignal voltages no greater than 100 Vrms, 150 Vpk, or 150 VDC. This module canwithstand up to 800 V impulse voltage. Do not use this module for connection tosignals or for measurements within Categories II, III, or IV. Do not connect toMAINS supply circuits (for example, wall outlets) of 115 V AC or 230 V AC.1Caution When hazardous voltages (>42.4 Vpk/60 V DC) are present on anychannel, safety low-voltage (≤42.4 Vpk/60 V DC) cannot be connected to any otherchannel.Caution The switching power is limited by the maximum switching current andthe maximum voltage and must not exceed 60 W, 62.5 V A.Maximum switching power (per channel)60 W, 62.5 V A (DC to 60 Hz)1 AMaximum current (switching or carry, perchannel)50Simultaneous channels at maximumcurrent (≤35 °C)Note Switching inductive loads (for example, motors and solenoids) can producehigh voltage transients in excess of the module’s rated voltage. Without additionalprotection, these transients can interfere with module operation and impact relay life.For more information about transient suppression, visit /info and enter theInfo Code relayflyback.Module Load Derating at >35 °CLoad derating is dependent on the ambient temperature and the sum of the current squared of each channel simultaneously carrying a signal. The result must fall within the shaded region of the following figure. The following examples represent this calculation.Example 1: Fifty channels carry 0.75 A while 10 channels carry 0.5 A.(50 × 0.752) + (10 × 0.52) = 30.6 A2 × channelsExample 1 can be used at ambient temperatures between 0 °C and 55 °C.1Measurement Categories CAT I and CAT O are equivalent. These test and measurement circuits are not intended for direct connection to the MAINS building installations of Measurement Categories CAT II, CAT III, or CAT IV.2| | NI PXI/PXIe-2569 SpecificationsExample 2: Sixty channels carry 0.75 A while 35 channels carry 0.5 A.(60 × 0.752) + (35 × 0.52) = 42.5 A 2 × channelsExample 2 can be used at ambient temperatures between 0 °C and 45 °C.Figure 1. Module Load DeratingAmbient T emperature (°C)P o w e r L o a d (A m p s 2 x C h a n n e l s )Minimum switch load 20 mV/10 mA DC path resistanceInitial <0.55 ΩEnd of life≥1.0 ΩNote DC path resistance typically remains low for the life of the relay. At the endof relay life, the path resistance rises rapidly above the specified value. Load ratings apply to relays used within the specification before the end of relay life.Thermal EMF<12 μV, typical Bandwidth (-3 dB, 50 Ω termination)≥20 MHz, typical Crosstalk (50 Ω termination, channel-to-channel)10 kHz ≤-85 dB, typical 100 kHz ≤-65 dB, typical 1 MHz ≤-45 dB, typical 10 MHz≤-25 dB, typicalIsolation (50 Ω termination, open channel)10 kHz ≥85 dB, typical 100 kHz ≥65 dB, typical 1 MHz ≥45 dB, typical 10 MHz≥25 dB, typical NI PXI/PXIe-2569 Specifications | © National Instruments | 3Dynamic CharacteristicsRelay operate time 1 ms, typical3.4 ms maximumNote Certain applications may require additional time for proper settling. Refer tothe NI Switches Help at /manuals for more information about includingadditional settling time.Expected relay lifeMechanical 1 × 108 cyclesElectrical10 VDC, 100 mADC resistive 2.5 × 106 cycles10 VDC, 1 ADC resistive 1 × 106 cycles30 VDC, 1 ADC resistive 5 × 105 cycles60 VDC, 1 ADC resistive 1 × 105 cyclesNote Relays are field replaceable. Refer to the NI Switches Help at /manualsfor more information about replacing a failed relay.T rigger CharacteristicsInput triggerSources PXI trigger lines <0...7>Minimum pulse width150 nsNote The PXI/PXIe-2569 can recognize trigger pulse widths less than 150 ns ifyou disable digital filtering. Refer to the NI Switches Help at /manuals forinformation about disabling digital filtering.Output triggerDestinations PXI trigger lines <0...7>Pulse width Programmable (1 µs to 62 µs) Physical CharacteristicsRelay type Electromechanical, latchingRelay contact material Palladium-ruthenium, gold coveredI/O connector200 POS LFH Matrix 50, receptacle4| | NI PXI/PXIe-2569 SpecificationsPower requirementPXI 6 W at 5 V2.5 W at3.3 VPXI Express7.5 W at 12 V2.5 W at3.3 VDimensions (L × W × H)3U, one slot, PXI/cPCI module, PXIecompatible, 21.6 cm × 2.0 cm × 13.0 cm(8.5 in. × 0.8 in. × 5.1 in.)Weight289 g (10.2 oz)EnvironmentMaximum altitude2,000 m (at 25 °C ambient temperature) Pollution Degree2Indoor use only.Operating EnvironmentAmbient temperature range0 °C to 55 °C (Tested in accordance withIEC 60068-2-1 and IEC 60068-2-2.) Relative humidity range10% to 90%, noncondensing (Tested inaccordance with IEC 60068-2-56.) Storage EnvironmentAmbient temperature range-20 °C to 70 °C (Tested in accordancewith IEC 60068-2-1 and IEC 60068-2-2.) Relative humidity range5% to 95%, noncondensing (Tested inaccordance with IEC 60068-2-56.) Shock and VibrationOperational shock30 g peak, half-sine, 11 ms pulse (Tested inaccordance with IEC 60068-2-27. Test profiledeveloped in accordance withMIL-PRF-28800F.)NI PXI/PXIe-2569 Specifications| © National Instruments| 5Random vibrationOperating 5 Hz to 500 Hz, 0.31 g rms (Tested inaccordance with IEC 60068-2-64.) Nonoperating 5 Hz to 500 Hz, 2.46 g rms (Tested inaccordance with IEC 60068-2-64. Test profileexceeds the requirements of MIL-PRF-28800F,Class 3.)Compliance and CertificationsSafetyThis product is designed to meet the requirements of the following electrical equipment safety standards for measurement, control, and laboratory use:•IEC 61010-1, EN 61010-1•UL 61010-1, CSA 61010-1Note For UL and other safety certifications, refer to the product label or the OnlineProduct Certification section.Electromagnetic CompatibilityThis product meets the requirements of the following EMC standards for electrical equipment for measurement, control, and laboratory use:•EN 61326-1 (IEC 61326-1): Class A emissions; Basic immunity•EN 55011 (CISPR 11): Group 1, Class A emissions•AS/NZS CISPR 11: Group 1, Class A emissions•FCC 47 CFR Part 15B: Class A emissions•ICES-001: Class A emissionsNote In the United States (per FCC 47 CFR), Class A equipment is intended foruse in commercial, light-industrial, and heavy-industrial locations. In Europe,Canada, Australia, and New Zealand (per CISPR 11), Class A equipment is intendedfor use only in heavy-industrial locations.Note Group 1 equipment (per CISPR 11) is any industrial, scientific, or medicalequipment that does not intentionally generate radio frequency energy for thetreatment of material or inspection/analysis purposes.Note For EMC declarations and certifications, refer to the Online ProductCertification section.6| | NI PXI/PXIe-2569 SpecificationsCE ComplianceThis product meets the essential requirements of applicable European Directives, as follows:•2014/35/EU; Low-V oltage Directive (safety)•2014/30/EU; Electromagnetic Compatibility Directive (EMC)Online Product CertificationRefer to the product Declaration of Conformity (DoC) for additional regulatory compliance information. To obtain product certifications and the DoC for this product, visit / certification, search by model number or product line, and click the appropriate link in the Certification column.Environmental ManagementNI is committed to designing and manufacturing products in an environmentally responsible manner. NI recognizes that eliminating certain hazardous substances from our products is beneficial to the environment and to NI customers.For additional environmental information, refer to the Minimize Our Environmental Impact web page at /environment. This page contains the environmental regulations and directives with which NI complies, as well as other environmental information not included in this document.Waste Electrical and Electronic Equipment (WEEE)EU Customers At the end of the product life cycle, all NI products must bedisposed of according to local laws and regulations. For more information abouthow to recycle NI products in your region, visit /environment/weee.电子信息产品污染控制管理办法（中国RoHS）中国客户National Instruments符合中国电子信息产品中限制使用某些有害物质指令(RoHS)。
PXI-DV1032数字I/O模块技术规范Rev 1.0.0武汉缔万科技二○一九年一月备注：此模块主要用于芯片特性分析、验证和测试，功能类似NI PXIE-6570模块概述PXI-DV1032-100-64M模块是一种高密度100MHz PXI总线数字IO卡，主要用于对各种数字和混合信号集成电路进行特征分析、验证和测试，也可用于板级别电路数字信号的仿真和故障诊断。
此模块由一个数据序列控制器和32个功能完全一样的数据通道组成，并可扩展至多达512通道。
此模块能够执行直流和交流参数测试，每个数字通道可以单独设置为驱动器高、驱动器低、检测高、检测低和可编程电子负载。
此外，每个通道提供一个精密参数测量单元(PPMU)，为用户提供并行直流参数测量的能力。
此模块提供了64 Mb每通道的矢量内存，且任意通道具有双向收发功能，并能按照时钟周期进行切换。
该板支持激励/响应和实时比较操作模式，允许用户最大限度地对测试组件进行测试。
特点●灵活可变的数据队列控制●支持64组独立的定时集和数据格式功能，并支持“无缝切换（change on fly）”功能●每个通道可按照时钟周期进行收发控制●每通道具备独立的精密测量单元（PPMU）●每通道具备独立的可编程电子负载●具有实时比较功能●64 Mb 每通道的向量存储深度●每通道可实现-1.5 V to +6.5 V的输入输出电压范围●100 Mbps 的数据率和时钟频率●标准3U单槽PXI总线设计技术指标通道指标序号名称指标1 通道数量32通道2 通道方向控制每个通道，每拍数据可进行输入输出控制3 输入输出电压数量32通道输出高/输出低独立控制32 通道输入高/输入低独立控制4 输出电压范围输出高电压: -1.5 V to +6.5 V可任意调节，16bit精度输出低电压: -1.5 V to +6.5 V可任意调节，16bit精度5 输入、输出、PMU电压精度±20 mV (max)6 输出电压分辨率16 bit7 驱动引脚漏电流±15 nA (max)8 输出阻抗50 Ω (typ)9 输出驱动电流±35mA DC（max）10 输入电压范围输入高电压: -1.5 V to +6.5 V可任意调节，16bit精度输入低电压: -1.5 V to +6.5 V可任意调节，16bit精度11 输入电压分辨率16 bits12 输入输出最小脉冲宽度 1.25ns13 数据存储深度64 Mb 每通道14 数据格式NRZ、RO、RZ、SBC、HiZ15 定时集（TS0~TS3）4相位，4窗口，用户指定分配给IO通道16 数据采集模式不采集窗口信号上升沿采集窗口信号下降沿采集窗口采集（整个窗口时间范围内的时间段都进行采集）测试模式指标17 输出和期望编码模式输出: 高、低、三态期望: 高、低、中间态、不比较、保持18 响应记录模式实时比较高和低（同时实时比较高和低）实时比较高和实时记录原始响应低数据实时记录原始响应高和低数据不记录数据（响应数据都为0）19 实时比较错误记录长度64 Mb每通道响应存储深度8Kb每通道片内高速存储深度定时集/时钟指标20 数据率5KHz to 100MHz21 参考时钟PXI 10 MHz 机箱背板参考时钟；50MHz模块内部参考时钟；外参考时钟22 时钟分频系数 1 到255可编程控制（支持change on fly功能）23 定时器配置方式 4 个phases信号, 4个windows信号，用户编程分配到指定通道24 定时集数量64个，每个定时器包含4 个phases信号, 4个windows信号（支持change on fly功能）25 定时集相位和窗口分辨率最小1 ns,(使用125 MHz主控时钟)外部辅助控制信号指标26 电平LVTTL27 触发信号源软件触发，PXI 触发总线触发，外部触发数据队列控制/微指令指标28 微指令无条件跳转（JMPU）、条件跳转（JMPZ）、调用子程序（JMPS）、段循环（FLOOP）、单拍循环（RPT）、匹配（MATCH）、暂停（PAUSE）、停止（STOP）29 数据控制队列长度409630 每个数据队列允许的发送数1 到64Mb据长度精密测量单元指标31 数量32个，每通道一个32 配置模式加压测流模式(FVMI)加流测压模式(FIMV)加压测压模式(FVMV)加流测流模式(FIMI)33 电压范围-1.5 V 到+6.5 V34 电压分辨率16bit35 电压精度±20 mV(max)36 电流档位±32 mA, ±8 mA, ±2 mA, ±512 uA, ±128 uA, ±32uA, ±8uA, ±2 uA37 电流输出精度±120uA, -16 mA ~32 mA电流档位±40 uA, -4~8 mA 电流档位±10uA, ±2 mA 电流档位±2.56 uA, ±512 uA 电流档位±640 nA, ±128 uA 电流档位±160 nA, ±32 uA 电流档位±80 nA, ± 8 uA 电流档位±40 nA, ±2 uA 电流档位38 电流测量精度±120 uA, -16 mA ~32 mA 电流档位±40 uA, -4~8 mA 电流档位±10 uA, ±2 mA 电流档位±2.56 uA, ±512 uA 电流档位±640 nA, ±128 uA 电流档位±160 nA, ±32 uA 电流档位±80 nA, ±8 uA 电流档位±40 nA, ±2 uA 电流档位39 电压测量范围-1.5 V 到+6.5 V40 电压测量分辨率18bit可编程电子负载指标41 电流输出范围±24mA42 电流精度±(0.5% + 0.5mA)频率测量单元指标43 频率测量范围1Hz~200MHz电源指标44 3.3V 3.6A45 5V 4.6A46 12V 2.4A。
关于PXI开关模块功率限制的分析与建议前言 (1)PXI开关模块的功耗 (1)静态负载功率 (2)继电器线圈电流 (2)开关路径损耗 (2)12V继电器 (5)可变速风扇 (5)前言关于本篇文章所讨论的PXI模块功率理论适用任何PXI机箱供应商与Pickering的LXI Modular Chassis (60-102/3/4)。
PXI标准规定机箱在使用了冷却降温手段后能够为每槽位提供25W的功率，要求冷却降温系统的气流从PXI模块底部流入顶部流出。
PXI标准还要求PXI机箱能够为任意外设槽提供6A、+5V 的开关操作常用功率。
对于大电流与一些高密度开关应用，功率限制将会影响可闭合继电器的数量或模块允许的最大功率损耗。
每槽位25W功率限制是平均值，在时变条件下可超过此值，但是时长不应该超过热时间常数（通常测量为2分钟到30分钟时间，取决于结构），也就是说不能够长时间超过平均值25W。
功率限制是平均值，但是若需大电流的槽位过多可能会导致机箱停机。
PXI标准规定机箱可为外设槽时提供大于2A的平均电流@+5V。
PXI标准要求PXI供应商提供电源电流信息。
Pickering在数据手册中提供了所有PXI模块的电源电流信息，PXI机箱的数据手册中还提供了机箱电源供电能力信息。
Pickering还在操作手册中为一些特殊情况中如何限制模块超过标准规定的热时间常数提供指导建议，例如40-139。
在大多数情况下，用户不需要以超热时间常数的状态使用开关系统。
本文档用于在热管理与功率管理方面提供指导建议。
PXI开关模块的功耗理论上，PXI开关模块的功耗源主要是三个方面：静态负载功率由模块的基础结构构成，包括PCI接口与继电器驱动。
PCI接口负载一般很小；但是对于大的开关系统（例如BRIC），继电器驱动会消耗大量电流。
PCI接口与继电器驱动会降低电流，无论机箱电源电压是5V还是3.3V。
继电器线圈电流继电器的导通需要为线圈提供电流，随着闭合的继电器数量的增加，继电器线圈的功耗与模块的电流负载都会增加。
是德科技通用开关模块M9130A, M9131A, M9132A, M9133A, M9135A技术资料引言产品描述PXI 通用开关模块提供了各种开关设计，使您能够为测试应用选择最佳配置。
