铝热焊轨作业程序及工艺要求

重要注意事项！
在底板上好之后，不要忘记检查钢轨的对直，直是您最后的检 查机会
必须用一片干净的纸板盖在砂模上，以防止杂质落入砂模内 封箱泥如果过量将无法很好的烘干，而且会带来湿气 封箱泥太少则会干裂
步骤 3：轨道的准备工作
1) 落实轨道的直度和表面情况 2) 将轨温计放置于钢轨背光的一侧 3) 确定钢轨的型号及重量与所使用的 QPCJ 焊剂相对应 4) 检查钢轨的间隙：距离轨枕应不少于 100mm 5) 除去道渣：道渣距轨底应至少 100mm 6) 挖一个废物弃置坑 7) 上紧扣件：钢轨两侧各至少 15m 范围内 8) 去掉含头两侧 3 至 6 根轨枕上的扣件及垫板 9) 分别在焊头两侧的第三根轨枕处，在轨底和轨枕上画对应标记 10) 检查并落实推瘤机和打磨机能够正常工作
2) QPCJ 金属构件清单
砂模夹具 侧模套板（1 套） 底模套板 灰渣盘 坩埚叉
3) 预热装置和焊后保温装置
氧气、丙烷预热枪和预热支架 氧气、丙烷调压表 氧气、丙烷软管 防回火塞 合格的点火装置 保温箱或保温罩
4) 安全防护用具清单
焊工护目镜 面罩 焊工手套 护腿 护耳
注意！ 如无特殊要求，千万不要增加或减短钢轨的长度，因为它会影响钢轨 的无应力温度。如果间隙小于 23mm，将达不到预热的效果，而且熔化 的钢水会因过量而溢出灰渣盘。如果间隙大于 27mm，预热也将达不到 效果，而且熔化的钢水还不足以填满整个间隙。
10
QPCJ 钢轨铝热焊接工艺操作指导手册
【尖点（垂直对正）】 11) 将焊工直尺置于钢轨运行表面的正中央，直尺端头与钢轨运行表面的间隙 就是进行尖点设定时所需要测量的尺寸。 12) 对木轨枕而言，尖点值为 3.2mm（见图 9）；对混凝土轨枕区，尖点值为 1.6mm。

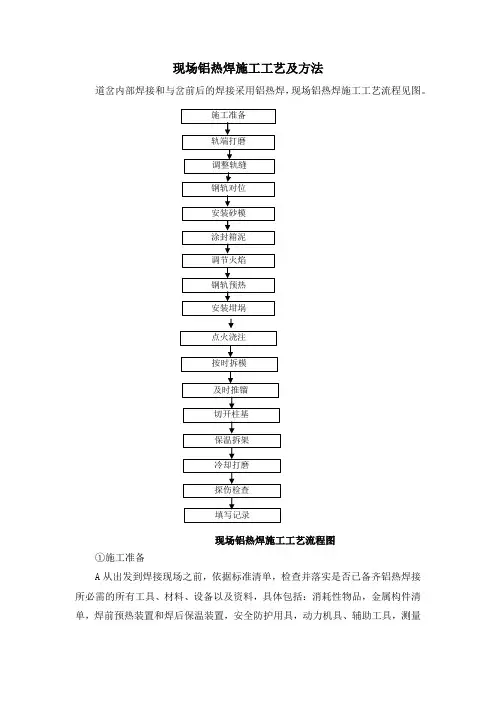

现场铝热焊施工工艺及方法道岔内部焊接和与岔前后的焊接采用铝热焊，现场铝热焊施工工艺流程见图。

施工准备轨端打磨调整轨缝钢轨对位安装砂模涂封箱泥调节火焰钢轨预热安装坩埚点火浇注按时拆模及时推镏切开柱基保温拆架冷却打磨探伤检查填写记录现场铝热焊施工工艺流程图①施工准备A从出发到焊接现场之前，依据标准清单，检查并落实是否已备齐铝热焊接所必需的所有工具、材料、设备以及资料，具体包括：消耗性物品，金属构件清单，焊前预热装置和焊后保温装置，安全防护用具，动力机具、辅助工具，测量工具。

B轨道的准备工作：a检查轨道的平直度和表面情况。

检查钢轨端头有无裂缝、倾斜或其他缺陷，当轨端有低接头时必须锯掉低接头。

有大于2mm深的掉角等必须锯除。

b检查轨缝大小与位置以及接头相错量情况，轨缝在混凝土枕上时要方枕，轨缝位置须距轨枕边100mm以上，焊接并打磨轨底后再将轨枕归位。

为了保证钢轨拉伸时接头相错量满足小于100mm的要求，在单元焊时接头相错量按小于50mm 掌握。

c测量轨温。

在钢轨背光的一侧测量轨温，当轨温低于0℃时不进行焊接。

d卸开钢轨接头，卸掉轨缝两侧各10～12根轨枕的扣件(如为曲线或大轨缝则适当延长)，取走两侧各2～3根轨枕的绝缘轨距块和胶垫。

②轨端打磨用端磨机打磨，轨端不垂直度≤0.8mm，用角磨机或钢丝刷清洁钢轨端头100～150mm范围的钢轨表面。

③钢轨端头的对正轨缝调整：在轨头和轨底的两侧进行测量，轨缝须满足设计要求。

尖点测设：用1m直尺置于轨缝中间，水平状态时，量测两端尺下间隙值。

水平对正：用型尺分别紧贴钢轨的轨头、轨腰和轨底，一般情况下必须做到三处均密贴。

④安装砂模、涂封箱泥检查砂模，应无受潮、无裂纹、无变形，各组件不缺件，状态良好。

将侧砂模在轨缝处轻轻摩擦，使其与钢轨密贴，并清除帽口内的浮砂。

将底砂模置于金属板中，将密封膏挤入底砂模两侧的槽中，将底砂模与砂模固定夹具板架于轨底，并以轨缝居中，拧紧砂模固定夹具的固定螺丝，同时在砂模固定夹具下侧轻轻敲打，使底砂模与钢轨密贴。

钢轨铝热焊自学(铝热焊)2016-8-28公子小白目录1.工艺流程 (1)2.工艺操作 (1)2.1 在焊接现场的准备 (1)2.2轨道的准备 (1)2.3 钢轨端头的对正 (2)2.4立砂模 (3)2.5预热 (4)2.7浇注 (5)2.8拆除砂模、推瘤 (6)2.9 热打磨 (6)2.10 冷打磨 (7)2.11收尾 (7)3.附注： (7)钢轨铝热焊施工工艺1.工艺流程该工艺流程共分13个步骤：到焊接现场前的准备→在焊接现场的准备→轨道的准备→钢轨端头打磨、除锈→钢轨端头对正→立砂模→预热→装焊药、放置坩埚→点火、钢水浇注→拆除砂模、推瘤→热打磨→冷打磨→焊头检测。

为确保工地现场铝热焊接质量，施工时必须严格按照工艺流程进行操作，控制好每一个步骤。

2.工艺操作2.1 在焊接现场的准备(1)测量轨温，掌握施工时的轨温情况。

(2)确认钢轨类型并记录，检查是否和焊剂类型一致。

(3)在线外合适的地方挖一个深300mm的坑，放置浇注后的坩埚等废弃物，要注意是否有地下光电缆。

(4)钢轨两端各卸掉3~6根轨枕上的扣件，如果是曲线部分，需依据曲线半径的大小去掉更多的扣件。

2.2轨道的准备(1)检查轨道的直度和表面，同时用钢丝刷或打磨机清理钢轨端头10~15cm，除去氧化物；检查轨头是否有压塌现象，如有压塌，应先进行锯轨；锯轨时，应注意保证钢轨断面的垂直度，垂直公差为1mm，不能内斜，确保浇注时钢水能灌满轨逢，锯轨外斜时，应保证两轨头上下间距均在23~27mm范围内。

(2)检查钢轨端头位置，其距离轨枕应≥10cm，否则应调整轨枕。

2.3 钢轨端头的对正这是焊接过程中的一道重要工序，钢轨端头对正时，须依次考虑四个参数，即间隙、尖点、水平对正和扭转。

(1)间隙调整：轨端间隙必须为25±2mm(如果间隙<23mm将达不到预热的效果，而且熔化的钢水会因过量而溢出废渣盘。

如果间隙>27mm，预热也将达不到效果，而且熔化的钢水还会注不满整个间隙)，间隙尺寸检测采用梯度式测距尺或采用端带尺分别测量钢轨头部和根部的两点，得到四个尺寸，四个尺寸必须在公差范围内(23~27mm)。

钢轨铝热焊接施工作业指导书1.适用范围适用于一般铁路、高速铁路道岔、轨道的钢轨铝热焊接。

2.作业准备2.1焊接作业人员应取得铁路主管部门认可的技术机构颁发的岗位培训合格证书。

2.2购置相关的铝热焊设备及材料。

2.3做一组用于型式检验的试件，并经检验合格以后才能够正式开始焊接作业。

3．技术要求3.1现场钢轨的单元焊与锁定焊分开进行，分别标识。

3.2现场铝热焊的作业区与其后的应力放散、锁定线路作业区之间，应设隔离区。

4．施工工艺流程与程序4.1铝热焊接施工工艺流程图4.2施工程序铝热焊接是将配好的铝热焊剂放到特制的坩埚中，用高温火柴引燃焊剂，产生强烈的化学反应，得到一定高温的钢水，待反应平静后，注入对正的钢轨端部砂模中，冷却后去除砂模，并及时推凸、打磨，将两节钢轨焊接成一体的焊接方法。

具体操作程序如下：4.2.1施工准备⑴班组长应在收到铝热焊型式检验合格的通知后,方可开始进行工地焊接。

⑵焊接作业前应备齐各种机具、材料，按标准清单逐一落实。

⑶工地应设好防护措施，防止在对正焊接中，钢轨发生移动。

正在焊接反应时禁止邻线过车，检查钢轨轨缝距轨枕应不少于100mm，道碴距轨底至少应100mm，上紧钢轨两侧各至少15m范围内的扣件，去掉焊头两侧3根～6根枕木上的扣件及垫板。

⑷高压气体装置的准备①装配预热器之前，应先检查每一部件是否破损，是否通畅。

②安装氧气减压表与丙烷减压表之前，应打开高压阀门少许，除尘。

③将所有部件安装完毕后，打开枪体，检查流量计、各接头是否漏气。

⑸一次性坩埚的安装安装时用水玻璃砂将坩埚桶与坩埚内衬间接缝填平、封严。

⑹准备料具①准备封箱砂封箱砂是在焊接时用来封闭砂模的，一般在焊接施工前准备好。

②坩埚的准备在给坩埚的装料及安放坩埚支架前，应检查一次性坩埚的完整性，有无裂纹，有无受潮等现象，如果没有则进行对坩埚装料及安放坩埚支架。

⑺准备钢轨①待焊钢轨焊前应仔细检查，有损伤、裂纹的必须锯掉，扭曲的必须校正；②焊接旧轨时，若轨端部有低接头或损伤者，必须将该部分切去；钢轨端部用氧乙炔切割时，两切口端面应尽量平直，其不平度小于2㎜，并将熔渣除净。
