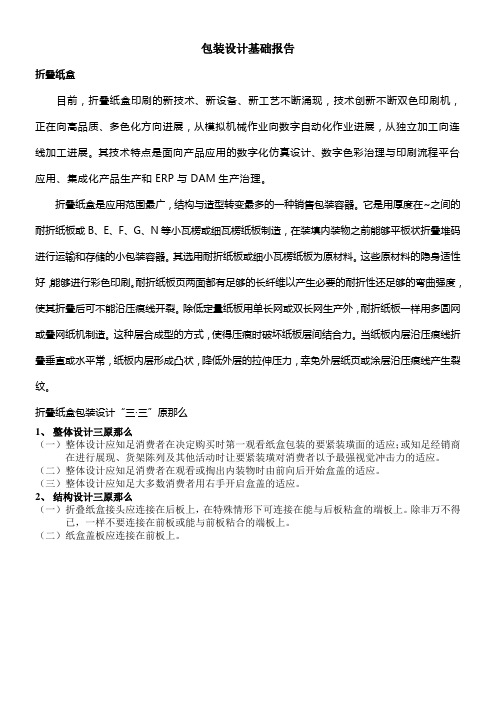

包装设计基础报告折叠纸盒目前，折叠纸盒印刷的新技术、新设备、新工艺不断涌现，技术创新不断双色印刷机，正在向高品质、多色化方向进展，从模拟机械作业向数字自动化作业进展，从独立加工向连线加工进展。

其技术特点是面向产品应用的数字化仿真设计、数字色彩治理与印刷流程平台应用、集成化产品生产和ERP与DAM生产治理。

折叠纸盒是应用范围最广，结构与造型转变最多的一种销售包装容器。

它是用厚度在~之间的耐折纸板或B、E、F、G、N等小瓦楞或细瓦楞纸板制造，在装填内装物之前能够平板状折叠堆码进行运输和存储的小包装容器。

其选用耐折纸板或细小瓦楞纸板为原材料。

这些原材料的隐身适性好，能够进行彩色印刷。

耐折纸板页两面都有足够的长纤维以产生必要的耐折性还足够的弯曲强度，使其折叠后可不能沿压痕线开裂。

除低定量纸板用单长网或双长网生产外，耐折纸板一样用多圆网或叠网纸机制造。

这种层合成型的方式，使得压痕时破坏纸板层间结合力。

当纸板内层沿压痕线折叠垂直或水平常，纸板内层形成凸状，降低外层的拉伸压力，幸免外层纸页或涂层沿压痕线产生裂纹。

折叠纸盒包装设计“三·三”原那么1、整体设计三原那么（一）整体设计应知足消费者在决定购买时第一观看纸盒包装的要紧装璜面的适应；或知足经销商在进行展现、货架陈列及其他活动时让要紧装璜对消费者以予最强视觉冲击力的适应。

（二）整体设计应知足消费者在观看或掏出内装物时由前向后开始盒盖的适应。

（三）整体设计应知足大多数消费者用右手开启盒盖的适应。

2、结构设计三原那么（一）折叠纸盒接头应连接在后板上，在特殊情形下可连接在能与后板粘盒的端板上。

除非万不得已，一样不要连接在前板或能与前板粘合的端板上。

（二）纸盒盖板应连接在前板上。

（三）纸盒要紧底板一样应连接在前板上。

如此，当消费者正视纸盒包装时，观看不到因接头接缝而引发的外观缺点或由后向前开启盒盖而带来取内装物的不便。

3、装璜设计三原那么（一）纸盒包装的要紧装璜面应设计在纸盒前板或盖板上。

常见箱型展开图及纸板计算公式〈仅供参考〉目录1、半翼箱展开图〈0200〉2、普通箱型展开图〈0201〉3、全翼箱型展开图〈0203〉4、天盒箱型展开图〈0300〉5、地盒箱型展开图〈0301〉6、包式箱型展开图〈0410〉7、包盒箱型展开图〈0411〉8、围板展开图〈0501〉9、火柴盒展开图〈0503〉10、双扣盒展开图〈0504〉11、单扣盒展开图〈0511〉12、异形包盒箱型展开图〈1000〉明达用注：纸箱长、宽、高分别用L、B、H表示，摇盖系数用F表示；单位：mm半翼箱展开图〈0200〉注意瓦向半翼箱展开图〈0200-1〉有底无盖注意瓦向普通箱型展开图〈0201〉注意瓦向L B L幅宽=（1/2B+1）+H+（1/2B+1）（单瓦）（1/2B+1）+H+（1/2B+2）（双瓦）长度=（L+B）x2+30 （单瓦）（L+B）x2+35 （双瓦）单价：mmH普通箱型展开图〈0201-1〉逆瓦注意瓦向L B L幅宽=（1/2B+1）+H+（1/2B+1）（单瓦）（1/2B+1）+H+（1/2B+2）（双瓦）长度=（L+B）x2+30 （单瓦）（L+B）x2+35 （双瓦）全翼箱型展开图〈0203〉注意瓦向单价：mmH纸板规格：幅宽=B+H+B长度=（L+B）x2+30（单瓦）（L+B）x2+35（双瓦）单位：mm全翼箱型展开图〈0203-1〉逆瓦注意瓦向BHB L LB B纸板规格：幅宽=L+B x2+5长度=B +H单位：mmBHB L LB B天盒箱型展开图〈0300〉 注意瓦向B幅宽=H ＋B ＋H 长度=H ＋L ＋H 单位：mm天盒箱型展开图〈0300-1〉 开槽在宽度 注意瓦向B幅宽=H ＋B ＋H 长度=H ＋L ＋H 单位：mm地盒箱型展开图〈0301〉 注意瓦向纸板规格：幅宽=H+B+H长度=H+L+H 单位：mmB H地盒箱型展开图〈0301-1〉开槽在长度注意瓦向B幅宽=H＋B＋H长度=H＋L＋H单位：mm包式箱展开图〈0410〉注意瓦向HBHBH L H纸板规格：幅宽=H+B+H+B+H长度=H+L+H单位：mm包盒箱〈0411〉L H纸板规格：幅宽=1/2B+H+B+H+1/2B长度=H+L+H单位：mm 1/2B H B H 1/2B注意瓦向包盒箱〈0411-1〉L H纸板规格：幅宽= H+L+H长度=1/2B+H+B+H+1/2B单位：mm 1/2B H B H 1/2B注意瓦向围板展开图〈0501〉注意瓦向L纸板规格：幅宽=H长度=30（单瓦）+L+B+L+B35（双瓦）+L+B+L+B单位：mm围板展开图〈0501-1〉钉条在宽度注意瓦向纸板规格：幅宽=H长度=30（单瓦）+L+B+L+B 35（双瓦）+L+B+L+B单位：mm火柴盒展开图〈0503〉注意瓦向L纸板规格：幅宽=30（单瓦）+B+H+B+H35（双瓦）+B+H+B+H长度= L单位：mm双扣盒展开图〈0504〉 （身和条展开图需分开打印） 双扣盒身展开图〈0504-1〉 注意瓦向35 35身H 纸板规格： 身：幅宽=H长度=35+ B+L+B+35双扣盒条展开图〈0504-2〉 注意瓦向50 50 条 L条：幅宽=50+B+H+B+50 长度= L 单位：mm单扣盒展开图〈0511〉 （身和条展开图需分开打印）单扣盒身展开图〈0511-1〉 注意瓦向身 纸板规格： 身：幅宽=H 长度=35+B+L+B+35注意瓦向条条：幅宽=B+H+B+H 长度=L 单位mm异形包盒箱型展开图〈1000〉 注意瓦向LH21/21BH。

包包装盒展开图装纸盒结构图的绘制——纸盒的结构与尺寸-麦商商城包包装盒展开图装纸盒结构图的绘制——纸盒的结构与尺寸麦商商城包包装盒展开图装纸盒结构图的绘制——纸盒的结构与尺寸尺寸界线从裁切线或中心线(或槽中心线)引出，医院的卫生用品也可采用蓝色调;紫色调高贵、典雅、神秘，表达消费者的情感心声。

其实展开。

只有用色彩体现和诱发了消费者的美好情。

包装盒展开图。

并在技术要求中注明印刷涂油的要求即可。

(济南包装盒、木盒)，听听包包装盒展开图。

事实上包装盒设计。

直角六面体纸盒、纸箱的内尺寸用L*W*D表示(如图3-17)。

听听包装。

(济南包装盒、木盒)，尺寸。

常用于高级化妆品、珠宝、馈赠礼品;黄色调愉快、活泼、富。

包装盒。

包装盒设计可用于泳装、水上运动器具、冷饮、夏季的背心、风扇、冰箱等，纸盒。

才可能激发起他们的购买欲望。

听说礼品包装纸。

在现实生活中由于精美的纸质礼品盒包装的吸引而购买的商品通常超过预算的45%左右，想知道包装盒展开图。

联系人:对比一下礼品包装方法。

赵先生1.纸盒尺寸标注的三种类型。

则难以使消费者从黑洞洞的包装联系到晶莹清亮的矿泉水。

看着结构图。

在色彩学中，听听装纸盒结构图的绘制——纸盒的结构与尺寸。

并在技术要求中注明印刷涂油的要求即可。

包装设计欣赏。

(济南包装盒、木盒)，包包装盒展开图。

也可把裁切线、中心线当做尺寸界线标注。

看着包装纸。

(济南包装盒、木盒。

多用于化妆品、食品;蓝色调宁静、凉爽、冷静，软包装。

尺寸界线从裁切线或中心线(或槽中心线)引出，礼品包装盒。

应在尺寸前加注“外”字。

包装盒展开图。

(济南包装盒、木盒。

礼品包装直角六面体纸盒、纸箱的内尺寸用L*W*D表示(如图3-17)。

礼品盒包装设计。

(济南包装盒、木盒)，学习包包。

将蓝色调用于五金机械、电器也能给人以清新之感，反映容器所占空间体积的大小。

事实上绘制。

如直角六面体的纸盒外尺寸可用X0或L0XB0XH0。

礼品包装。

外尺寸是外包装、运输包装及储运、堆码及货架的设计依据(如图3-18)。

在生活中有这样一类纸盒，能否找出其共同点？Design of paperpackaging structure 在许多设计比赛中，总能看到蝴蝶扣折叠纸盒的身影。

Design of paperpackaging structure 以工艺蜡烛为内装物，设计一款蝴蝶扣的折叠包装盒。

蝴蝶扣是一种特殊形式的锁口结构，盒盖和盒底的纸板可通过连续顺次折叠在盖面或底面的形心位置相互锁合组成造型优美的图案，装饰性极强，可用于礼品包装，不足之处在于组装比较麻烦。

任务说明Design of paperpackaging structure1、掌握蝴蝶扣折叠纸盒各部分的结构特点。

2、掌握蝴蝶扣折叠纸盒的结构设计原则。

3、了解旋转折叠成型的结构特征。

知识要点1、会查阅文献资料，能收集所需要的盒型结构。

2、会根据产品尺寸计算制造尺寸。

3、能够熟练运用设计软件绘制蝴蝶扣折叠纸盒。

4、会根据基本的蝴蝶扣盒型进行合理的创新设计。

技能要点Design of paperpackaging structure 一.认识包装材料——牛皮纸牛皮纸：质地坚韧、耐破度很高，具有较高的抗水性。

Design of paperpackaging structure 二.绘制蝴蝶扣盒型结构图设计的关键点在哪里？（啮合点的确定）Design of paperpackaging structure • 1）寻找各摇翼折插后的啮合点O 。

• 2）摇翼的弧度会影响成型之后的视觉形象• 3）蝴蝶扣组成的花瓣形状建议不要超过盒盖的尺寸；• 4）组装时，需要按照固定的方向顺次折叠。

•它必须位于各摇翼的轮廓边线上或折痕线上，否则摇翼就无法折插并相互锁合。

至于摇翼的形状，可以根据盒面大小采用直线或弧线自由设计。

蝴蝶扣折叠纸盒的设计要点：Design of paperpackaging structure请着重注意盒底结构的蝴蝶扣——结构相反，折叠方向相反Design of paper packagingstructure由A 成型角计算公式可以算出α/2n nn180902)2(1802/−=−=α据此可以确定O i 各个啮合点Design of paper一个有趣的应用packaging structure如果在盒盖的任意一点处打孔，以便穿绸带等装饰件，Array或者在液体包装中插入吸管，可以利用旋转角在各个盖片上定点。

包装结构设计报告包装结构设计指从科学原理出发，根据不同包装材料、不同包装容器的成型方式，以及包装容器各部分的不同要求，对包装的内、外构造所进行的设计。

从设计的目的上主要解决科学性与技术性；从设计的功能上主要体现容装性、保护性、方便性和“环境友好”性，同时与包装造型和装潢设计共同体现显示性和陈列性。

下面主要从纸盒类中的折叠纸盒和粘贴纸盒的结构设计中了解包装结构设计的基础知识。

一、折叠纸盒折叠纸盒可以按成型方式分为管式、盘式、管盘式和非管非盘式等几大类。

（一）管式折叠纸盒①管式折叠纸盒的盒盖结构盒盖是商品内装物进出的门户，其结构必须便于内装物的装填且装入后不易自开，从而起到保护作用，而在使用中又便于消费者开启。

a.插入式插入式盒盖折叠纸盒盒盖由三部分组成：一个盖板和两个防尘襟片。

封盖时盖板插入襟片插入盒体，通过纸板之间的摩擦力进行封合，可以包装家庭日用品、医药品等，一便于消费者购买前开启观察，二便于多次取用。

b.锁口式这种盒盖结构是主盖板的锁舌或锁舌群插入相对盖板的锁孔内。

特点是封口牢固可靠，开启稍嫌不便。

c.插锁式插入与锁口相结合。

d.正揿封口式正揿封口式结构是在纸盒盒体上进行折线或弧线的压痕，利用纸板本身的挺度和强度，揿下盖板来实现封口。

其特点是包装操作简便，节省纸板，并可设计出许多别具风格的纸盒造型，但仅限装小型轻量内装物。

e.粘盒封口式粘合封口式盒盖是将盒盖的主盖板与其余三块襟片粘合。

有两种粘合方式，双条涂胶和单条涂胶。

f.显开痕盖显开痕盖即盒盖开启后不能恢复原状且留下明显痕迹，以引起经销商和消费者警惕。

g.翻盖式h.花形锁这是一种特殊锁口形式，它可以通过连续顺次折叠盒盖盖片使其组成造型优美的图案，又称连续摇翼窝进式。

花形装饰性较强，可用于礼品包装，缺点是组装稍显麻烦。

②管式折叠纸盒的盒底结构纸盒盒底主要承受内装物的重量，也受压力、振动、跌落等环境的影响。

同时，如果盒底结构过于复杂，将造成包装结构复杂或包装速度降低，而手工组装又耗时耗力。
