包装盒展开图详解【设计说明模板及折叠式包装盒的展开图】设计说明的写法：一、设计思路1、造型、版式、图形图片、文字的选择等2、颜色（主要从色彩的对比与调和及色彩感情，色彩习惯等方面分析）（1、2、3可侧重某一点分析，但所有分析都应围绕设计主题进行说明）三、成品尺寸（净尺寸、刀模图尺寸）四、工艺（1、印刷工艺，如：四色印刷、专色印刷、丝印、喷绘等；2、后期加工工艺如：挂浆、压膜等）样文：东北摄影封面设计说明成品净尺寸：210mm高*140mm宽；设计尺寸（刀模图尺寸）：216mm高*146mm宽。
印刷纸张：210g铜版纸印刷工艺：四色（CMYK）印刷；根据设计形状颜色出菲林，打稿对色对样对颜色合格后，然后晒板上机印刷调色，然后再裁切成设计的标准尺寸。
后期工艺：压膜。
设计思路：美丽的北国雪景风光总是吸引无数摄影爱好者心驰神往。
留住美好的瞬间是每个人内心的渴望。
封底采用“定格”的设计感觉，三张图片依次缩小，表达摄影小相机，大世界的摄影之路的寓意。
整个封面采用淡蓝色系，以及沙纹效果，都表达了摄影给淡淡的生活增添色彩。
折叠式包装盒的展开图:1、上下左右前后六个基本面2、上顶面的上方和下顶面的下方加折叠翼；3、左右面的上下加防尘翼4、在背面的左边加粘贴翼5、上顶面的高=下顶面的高=左侧的宽=右侧的宽6、防尘翼的高度小于等于顶面的宽度的1/2.7、除上下左右前后面外,其他的辅助面都可以简画成梯形.8、折叠线用虚线；9、上顶面的图要垂直翻转90度。
刀模线的绘制，是在展开图的基础上完成的，实际上也就是在一个含有出血位的版面上画上实际成品的尺寸线条和折叠虚线（不用填颜色）。
刀线设置：虚线为折线、实线为模切线。
出血：出血出在刀线之模切线以外范围3-5毫米。
2、不带出血位的刀模图3、不带出血位的成品图。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==折叠说明书纸张篇一：设计说明模板及折叠式包装盒的展开图设计说明的写法：一、设计思路1、造型、版式、图形图片、文字的选择等2、颜色（主要从色彩的对比与调和及色彩感情，色彩习惯等方面分析）3、设计理念（主要从设计创意的来源、设计想表达的思想等方面分析）（1、2、3可侧重某一点分析，但所有分析都应围绕设计主题进行说明）二、材料（指成品的材料，如书籍用的铜版纸、新闻纸；包装用的卡纸、瓦楞纸、拷贝纸、灰板纸、金属、木、布等；喷绘用的灯布、灯片、背胶以及设计所用的各种国产或进口特种纸等）三、成品尺寸（净尺寸、刀模图尺寸）四、工艺（1、印刷工艺，如：四色印刷、专色印刷、丝印、喷绘等；2、后期加工工艺如：挂浆、压膜等）样文：东北摄影封面设计说明成品净尺寸：210mm高*140mm宽；设计尺寸（刀模图尺寸）：216mm高*146mm宽。
印刷纸张：210g铜版纸印刷工艺：四色（CMYK）印刷；根据设计形状颜色出菲林，打稿对色对样对颜色合格后，然后晒板上机印刷调色，然后再裁切成设计的标准尺寸。
后期工艺：压膜。
设计思路：美丽的北国雪景风光总是吸引无数摄影爱好者心驰神往。
留住美好的瞬间是每个人内心的渴望。
雪景总是让人有纯洁无瑕的感觉。
封面直接采用一张精美的引人入胜的摄影作品，直接指向的突出摄影本封面的设计主题。
让摄影爱好者产生跃跃欲试，一试身手的户外摄影创作欲望。
七彩虹颜色渐变的字体，给人一种外面的世界真精彩，等待我们去探索。
封底采用“定格”的设计感觉，三张图片依次缩小，表达摄影小相机，大世界的摄影之路的寓意。
整个封面采用淡蓝色系，以及沙纹效果，都表达了摄影给淡淡的生活增添色彩。
折叠式包装盒的展开图:1、上下左右前后六个基本面2、上顶面的上方和下顶面的下方加折叠翼；3、左右面的上下加防尘翼4、在背面的左边加粘贴翼5、上顶面的高=下顶面的高=左侧的宽=右侧的宽6、防尘翼的高度小于等于顶面的宽度的1/2.7、除上下左右前后面外,其他的辅助面都可以简画成梯形.8、折叠线用虚线；9、上顶面的图要垂直翻转90度。
制作化妆品包装平面展开图
，单击属性栏中的“对齐辅助线“按钮
，将图结合为一体，如图（
（1-6）
单击“多个对象”属性栏上的“焊接”按钮。
（2-1）
步骤10、输入文字“使用流程”，在文字下绘制一个青色（倒角
其中绘制如图（2-3）所示的橙色圆角矩形，其中输入文字。
再点选工具箱中的多
（
（2-7）
中选择“流程图”按钮
，绘制旗帜状图形，填充为白色，原地复制一份，填充为橘黄色。
（3-1）
（步骤15、按F12键，弹出“轮廓笔”对话框如图（3-5），将笔画粗细改为
（3-5）
，从中选择标注形状工具，
，绘制几个气泡。
输入
（3-7）
（
19、将图（3-7）所示的文字及王冠图形群组，拖动群组后的图形至包装
（3-9）
（4-3），在其属性栏中选择直线形封套，按住
（4-5）（4-6）。
经典盒型设计+展开图（刀模图）在众多的包装材料当中，纸盒作为包装材料占有相当大的比重，并且呈现蓬勃发展态势。
纸盒包装之所以有如此大的发展潜力，是因为它有着其它材料无法比拟的优越性，可以满足各类商品的要求。
纸包材主要优点有：可回收利用的绿色环保性能，优秀的促销功能，良好的保护性能，以及良好的生产性能和复合加工性能。
社会的发展，新产品的繁荣，对纸盒结构形态不断提出新的要求。
1、球类体纸盒这是一种有多种形式的有孔纸盒。
通过一系列半复合的折叠，使样板呈类似于球体的圆形。
这适用于新颖的产品，多面的形状为印上有趣的图案提供了很大的空间。
2、推入式封口的角锥体纸盒这种角锥体纸盒与后面的一个例子很相似，但使用了另一种封口方式。
它不用简单的盖子，而是在各部分周边都设有等比结构。
通过一次按顶部折痕向下推压，使其呈螺旋形向内。
3、角锥体纸盒锥形的侧边和粘合的折叠盖口使整个纸盒呈角锥形，中间的衬盖可根据产品要求去掉。
设计师也可通过改变侧面部分的数量来选择增加或减少纸盒的面，从而定下底座的形状。
4、铅笔形纸盒这一新颖形状的包装可用来展示铅笔。
这种有两部分组成的设计适合推销或广告展示，而不适用于大批量生产。
里面的六角形插入物可以牢固包装，也可以有效地拖住产品，这表明针对具体产品的设计对新颖的销售包装很有好处。
5、鞭炮形纸盒将主要的折盖用胶水黏合，一些巧妙地折叠使纸盒呈鞭炮状，中间是存储部分。
这样的设计适合新颖高档的糖果包装，若加上其它材料的运用，可使内部产品的特征更加明显。
6、包底手提盒这种表面轮廓呈锥形的手提形纸盒通过推压侧面很容易制成并竖立起来，同时也形成了压合封闭的底座。
通过挤压纸盒上方的面来完成入口的制作，用力推压顶部的缝隙可以打开纸盒。
镂空展示格是为了符合纸盒正面轮廓特地划开的。
7、三角内侧手提袋这种有防震底座的纸袋适用于促销及包装床上用品和服装等。
纸袋的强度要求取决于产品，卡纸的厚度决定纸袋的强度。
这既可以作为一级包装，也可以作为二级包装，所使用的材料在很大程度上会影响产品的外观品质，也反映了提供这种纸袋的零售店档次。

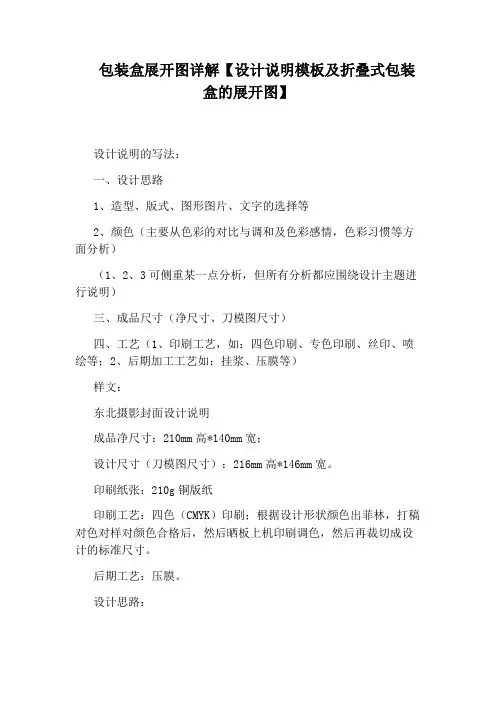

包装盒展开图详解【设计说明模板及折叠式包装
盒的展开图】
设计说明的写法：
一、设计思路
1、造型、版式、图形图片、文字的选择等
2、颜色（主要从色彩的对比与调和及色彩感情，色彩习惯等方面分析）
3、设计理念（主要从设计创意的来源、设计想表达的思想等方面分析）（1、2、3可侧重某一点分析，但所有分析都应围绕设计主题进行说明）二、材料（指成品的材料，如书籍用的铜版纸、新闻纸；包装用的卡纸、瓦楞纸、拷贝纸、灰板纸、金属、木、布等；喷绘用的灯布、灯片、背胶以及设计所用的各种国产或进口特种纸等）
三、成品尺寸（净尺寸、刀模图尺寸）
四、工艺（1、印刷工艺，如：四色印刷、专色印刷、丝印、喷绘等；2、后期加工工艺如：挂浆、压膜等）
样文：
东北摄影封面设计说明
成品净尺寸：210mm 高*140mm宽；
设计尺寸（刀模图尺寸）：216mm 高*146mm宽。
印刷纸张：210g 铜版纸
印刷工艺：四色（CMYK ）印刷；根据设计形状颜色出菲林，打稿对色对样对颜色合格后，然后晒板上机印刷调色，然后再裁切成设计的标准尺
寸。
后期工艺：压膜。
设计思路：
美丽的北国雪景风光总是吸引无数摄影爱好者心驰神往。
留住美好的瞬间是每个人内心的渴望。
雪景总是让人有纯洁无瑕的感觉。
封面直接采用一张精美的引人入胜的摄影作品，直接指向的突出摄影本封面的设计主题。
让摄影爱好者产生跃跃欲试，一试身手的户外摄影创作欲望。
七彩虹颜色渐变的字体，给人一种外面的世界真精彩，等待我们去探索。
封底采用“定格”的设计感觉，三张图片依次缩小，表达摄影小相机，大世界的摄影之路的寓意。
整个封面采用淡蓝色系，以及沙纹效果，都表达了摄影给淡淡的生活增添色彩。
折叠式包装盒的展开图:
1、上下左右前后六个基本面
2、上顶面的上方和下顶面的下方加折叠翼；
3、左右面的上下加防尘翼
4、在背面的左边加粘贴翼
5、上顶面的高=下顶面的高=左侧的宽=右侧的宽
6、防尘翼的高度小于等于顶面的宽度的1/2.
7、除上下左右前后面外, 其他的辅助面都可以简画成梯形.
8、折叠线用虚线；
9、上顶面的图要垂直翻转90度。
刀模线的绘制，是在展开图的基础上完成的，实际上也就是在一个含有出血位的版面上画上实际成品的尺寸线条和折叠虚线（不用填颜色）。
刀线设置：虚线为折线、实线为模切线。
出血：出血出在刀线之模切线以外范围3-5毫米。
2、不带出血位的刀模图
3、不带出血位的成品图。
