坯釉料配方计算程序

（6）PbO 最强的熔剂，古代低温釉的最主要助熔剂。硅酸 铅玻璃折射率高，光泽度高。适量的 引入与碱金属 氧化物相比可以更好的降低高温粘度，加宽熔融范围； 提高强度、光泽度和弹性；降低热膨胀系数。大 量使 用可使釉的强度和热稳定性降低。
（7）其它氧化物：MgO、ZnO、BaO等。
（8）骨灰、瓷粉、乳浊剂、色料等 骨灰 可提高光泽度，促进釉料分相，提高白度。 瓷粉 取代长石调节釉料，可提高釉的熔融温度， 降低釉的高温粘度。减少釉面针孔，提高白度。 乳浊剂 SnO2、TiO2、ZrO2、锑（Sb）化物、磷酸盐 着色剂 Co 、Fe、Cu 等的 氧化物、化合物或合成 颜料。

产生差异的原因
配方不同。 烧成制度不同。 釉与坯体之间会发生扩散和反应。
2.2 釉的分类
釉的分类方法
釉的分类按不同基准有不有的名称，一般可按坯
体的种类、制造工艺、组成、性质、显微结构、 用途进行分类。 我国生产中习惯以主要熔剂种类及外观特征命 名釉料，如铅釉，石灰釉，长石釉，乳浊釉，无 光釉，颜色釉等。
0.3K2O 0.8Al O ·8.0SiO SK8： 2 3 2 0.7CaO
4.4 釉料配方的计算

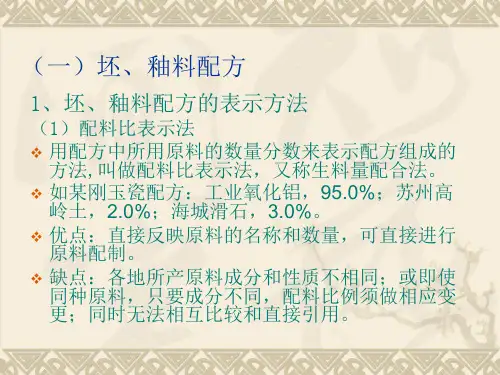

基本计算方法和步骤与坯料的计算相同。
写实验式时，坯中以R2O3（中性氧化物）之
和为1，而釉式则以R2O+RO（碱性氧化物） 之和作为1。
例：试求下列釉料配方的釉式
已知某陶瓷厂用生石灰配制石灰釉，所用原料配比为：石英 22%，钾长石52%，高岭土 12%，生石灰14%，求该釉的釉 式。（假设所有原料均为纯原料，可以按照理论分子式计算 含量。，其中高岭土按照高岭石的分子式Al2O3· 2SiO2· 2H2O 计算，钾长石按照K2O· Al2O3· 6SiO2计算，而生石灰为100% 的CaO）

四 、用三元系统法计算配方
三元系统法是先把坯料和所用原料中氧化物换算为 RO2-Al2O3-SiO2三元系统，然后用代数法或图解法计算， 换算方法是：
1.把化学组成中主要形成熔剂的氧化物CaO、MgO、 Na2O分别乘以1.68、2.35、1.5转换成相当K2O的含量。
2.把Fe2O3乘以0.9转化为相当 Al2O3的含量。
例：用A、B、C三种原料配成瓷器坯料，现已将其化学 组成转化为三元系统所要求的形式，如下表示，试用代 数法求三种原料的配比。
类别
坯料
原料A 原料B 原料C
单位
%
% % %
R2O
4.5
2.44 2.59 13.02
Al2O3
26.2
16.80 41.35 22.51
SiO2
69.3
80.76 56.06 64.47
K2O：2.17； Na2O：2.001 ⑵ 计算各氧化物的摩尔数（百分比/分子量）
SiO2： 67.09/60.06=1.116； Al2O3 ：26.33/101.94=0.2583 依此类推得： Fe2O3：0.0054； CaO：0.0217； MgO：0.0084
K2O：0.0230； Na2O：0.0323 ⑶ 以中性氧化物摩尔数总和为基准，令其为1，计算相对摩尔数
根据杠杆定理算出三种原料的配比：
A% = (DR/AR) ×100% = (9.8/20.6) ×100% = 45.57%
含有原料B和C的R = AD/AR；而B=(CR/CB) ·R；C=(RB/CB) ·R
故
B%=(AD/AR) (CR/CB) ×100% = 36.20%
C%= (AD/AR) (RB/CB) ×100% = 16.17%

具体步骤如下： 1、若化学组成中含有一定数量的K2O、Na2O、 CaO，则可认为是由长石类矿物引入的。若其 中Na2O比K2O含量是好的多，可认为Na2O是杂 质而把两者的合量KNaO计算为钾长石 2、化学组成中Al2O3的总量减去长石带入的Al2O3， 剩余的可认为是由高岭土引入的，但若化学组 成中扣除钾长石量后Al2O3量不足时，多余的 Al2O3可认为是有水铝石Al2O3· H2O引入的。
3、粘土型精陶坯体的典型配方
4、透辉石型精陶坯体的典 型配方
6、以工业副产品、工业废料为主要原料的精陶坯体 的典型配方
7、新型工业矿物为主要原料的精陶坯体典型配方
四、坯料配料的依据
（一）坯料和釉料的组成应满足产品 的物理-化 学性质和使用要求
1、釉面砖要求有一定的吸水率，才 能牢固地粘贴在墙面上；在使用环 境下反复升降温不致开裂、剥落， 寿命长；釉面光滑平整，颜色均一， 尺寸规格一致，不仅能使建筑物整 体美观，而且便于施工。
RO 2 R RO 3 R 2O 2O 3
5、通过计算酸性系数（C· A）可大致判断材 料的物 理性能。酸性系数以下式计算：
C· A=
硬瓷釉的酸性系数为1.8~2.5，软瓷釉为 1.4~1.6，可见随着酸性系数的增加，软瓷 釉逐渐向硬瓷釉转变。酸性系数增大，坯 体系数增大，坯体的脆性增加强度降低， 高温易变形，烧成温度也降低
3 瓷质坯体的原料组成 瓷质坯体的原料组成为： 可塑性粘土 ： lo％一30％ 硬质粘土 ：10％一40％； 瘠性原料： 0—30%； 矿化剂 ： 0一30％； 熔剂 ： 15％一50％。
4、瓷质坯体的典型配方
二、 炻质瓷坯体的组成和配方 1 炻质坯体的特点 (1)炻质坯体的制品通常是彩袖砖、外墙砖和部分地 砖； (2)烧成收缩不大，尺寸公差易于保证，吸水率3％ 一8％(国标规定＜10％)； (3)烧成后的制品具有较高的机械强度(国标规定 ≥24．5MPa)，较好的热稳定性， (4)成型既可以是半干压成型，也可以是挤压成型， (5)制品规格多； (6)大部分制品采用施釉装饰和图案装饰‘ (7)铺贴性能优于瓷质坯体。

第三节 配方计算
❖ 2.3.2 由实验式计算化学组成
▪例 2：某瓷胎实验式为：
0.088 CaO 0.010 MgO 0.077 Na2O 0.120 K2O
0.928 Al2O3 0.018 Fe2O3
4.033SiO2
试计算瓷胎的化学组成。
第三节 配方计算
❖ 2.3.2 由实验式计算化学组成
2.3.7 由示性矿物组成计算配料量 ❖ 2.3.8 更换原料时配方计算
第三节 配方计算
❖ 2.3.1 从化学组成计算实验式
▪ 计算步骤： •① 化学组成含灼减成分时，换算为不含灼减的化学组成。 •② 计算各氧化物的摩尔数——各氧化物的质量百分数除以各氧 化物的摩尔质量。 •③ 计算各氧化物的摩尔数值——各氧化物 摩尔数除以碱性氧 化物或中性氧化物摩尔数的总和，得到一套以碱性氧化物（常用 于釉式）或以中性氧化物（多用以坯式）为1 的各氧化物的数值。 • ④ 将各氧化物的摩尔数值按RO·R 2O3·RO 2的顺序排列为实验式
第二节 配方依据
❖ 2.2.2 配方的调试
▪④ 石英：用量不超过25～35％。 ▪⑤ 其它成分：加入1～２％的滑石，引入MgO。 ▪⑥ 加入废瓷粉，不超过10%。 ▪⑦ 铁、钛含量过高，加入少量磷酸盐，可适当降低坯体的 烧成温度，提高瓷体的白度。或加入微量的CoO（氧化焰烧 成时）可减少Fe、Ti的着色，形成视觉上的白。用量 0.5/10000。 ▪ ⑧ 加少量的着色剂，得到不同的着色泥坯。
第三节 配方计算
❖ 2.3.2 由实验式计算化学组成
▪ 作业1：某瓷胎实验式为：
0.086 K2O 0.120 Na2O 0.082 CaO
0.030 MgO
0.978 Al2O 3 0.022 Fe2O3
