数字常用接口及连接器实物资料讲解

返回
(3) 工作方式
❖ 方式0——计数结束中断
①软件启动，不自动重复计数； ②计数结束输出高电平。
❖ 方式1——复触发的单稳态触发器
①硬件启动，不自动重复计数； ②计数开始输出低电平，结束
后又变高。
返回
(3)工作方式(续)
❖ 方式2——频率发生器
①软、硬件启动，自动重复计数。 ②计数到最后一个脉冲时输出低电
一、并行通信与串行通信
基本通讯方式示意图
返回
1、并行通信
(1)特点
❖以数据字节或字为单位进行数据传送； ❖适合近距离传送 ； ❖对传送的信息不要求固定格式。
(2)分类
❖输入和输出 ❖数字和模拟 ❖单向和双向 ❖简单接口和可编程接口
返回
(1)特点
2、串行通信
❖按位传送
❖造价低，适合于远距离传送
❖传送速度慢
返回
2、8253芯片特点
❖ 可编程的逻辑器件 ❖ 非通道型的接口，具有特定功能 ❖ 可实现计数和定时 ❖ 工作方式：
(1)减法计数 (2)计数值减为0时输出相应控制信号 (3)输出控制信号的形式可通过软件设置
返回
(1) 外部引线及内部结构
❖ 连接系统端的主要引线：
D0----D7 CS RD WR A0，A1
❖ 连接外设端的主要引线：
CLK ---------- 时钟脉冲输 入
GATE ---------- 门控信号 输入
OUT ----------- 定时输出
返回
(1)外部引线及内部结构(续)
❖ 8253共包括三个相同、可独立工作的16位定时/计数器，一个控制 寄存器。
❖ 4个端口的地址编码： A1 A0 0 0 选择定时/计数器0 0 1 选择定时/计数器1 1 0 选择定时/计数器2 1 1 选择控制寄存器

常见网络接口和线缆日期：2007-05-23密级：内部公开杭州华三通信技术有限公司⏹常见网络电接口和线缆 ⏹光纤和光接口目录常见网络电接口和线缆LAN接口和线缆WAN接口和线缆以太网的类型10M 以太网（标准以太网）100M 以太网（快速以太网）1000M 以太网（千兆以太网）10G以太网（万兆以太网）10M以太网接口10Base-T目前使用最广泛的局域网标准之一使用双绞线作为物理传输介质10Base5曾经广泛应用于主干局域网使用粗同轴电缆作为物理传输介质10Base2使用细同轴电缆作为物理传输介质10Base-T的物理介质3类双绞线4类双绞线5类双绞线超5类双绞线6类双绞线有屏蔽与非屏蔽之分均为8芯电缆双绞线的类型由单位长度内的绞环数确定5类双绞线的线序Side1直连网线12345678交叉网线12345678Side 2 Side 11234567812345678Side 2 Side 1 1=白/橙2=橙3=白/绿4=蓝5=白/蓝6=绿7=白/棕8=棕Side 11=白/橙2=橙3=白/绿4=蓝5=白/蓝6=绿7=白/棕8=棕Side 21=白/橙2=橙3=白/绿4=蓝5=白/蓝6=绿7=白/棕8=棕Side 21=白/绿2=绿3=白/橙4=蓝5=白/蓝6=橙7=白/棕8=棕设备连接方式注：现在很多设备已能自适应交叉或直连线缆，请参考具体产品手册。

主机路由器交换机普通口交换机级连口交换机光口主机cross cross normal N/A SC/ST 路由器cross cross normal N/A SC/ST 交换机普通口normalnormalcross Normal N/A交换机级连口N/A N/A Normal N/A N/A交换机光口SC/ST SC/ST N/A N/A SC/ST波特率（bps）最大传输距离（米）2400 604800 609600 3019200 3038400 2064000 20115200 10波特率（bps）最大传输距离（米）2400 12504800 6259600 31219200 156100M以太网接口100Base-TX物理介质采用5类以上双绞线网段长度最多100米100Base-FX物理介质采用单模光纤，网段长度可达10公里物理介质采用多模光纤，网段长度最多2000米快速以太网由IEEE 802.3u标准定义1000M以太网接口1000Base-T物理介质采用5类以上双绞线，网段长度最多100米1000Base-F物理介质采用多模光纤，网段长度最多500米IEEE 802.3z和802.3abWAN窄带广域网PSTN：Public Switched Telephone Network，公共交换电话网ISDN：Integrated Services Digital Network，综合业务数字网DDN：Digital DataNetwork，数字数据网帧中继：Frame RelayX.25：公用分组交换网宽带广域网ATM：异步传输模式SDH：同步数字系列异步& 同步串口异步串口两种异步串口：异步串口分为设置成异步方式的同/异步串口和专用异步串口异步串口可以设为专线方式和拨号方式，常用的是拨号方式同步串口可以工作在DTE和DCE两种方式可以外接多种类型电缆支持多种链路层协议支持IP和IPX网络层协议display interface serial命令可显示同步串口的信息V.24规程的机械特性DB50（路由器端）--DB25（外接网络端）可工作在同步和异步两种方式下异步工作方式下最高传输速率是115200bps同步方式下最高传输速率为64000bpsV.24规程的机械特性DB50（路由器端）--DB25（外接网络端）V.24电气特性、传输速率和距离在路由器中使用V.24的有WAN、AUX、8AS、Console符合标准的RS-232电平：±12V 传输速率和距离主机路由器交换机普通口交换机级连口交换机光口主机cross cross normal N/A SC/ST路由器cross cross normal N/A SC/ST交换机普通口normalnormalcross Normal N/A交换机级连口N/A N/A Normal N/A N/A 交换机光口SC/ST SC/ST N/A N/A SC/ST2400 604800 60V.35规程的机械特性DB34（外接网络端）--DB50（路由器端）DTE端为34针型插头DCE端为34孔型插头V.35电气特性、传输速率和距离控制信号遵从标准RS-232电平标准：±12V数据与时钟遵从V.35电平标准：±0.5V同步方式下最大传输速率是：2048000 bps EIA/TIA-V.35 电缆的速率和传输距离主机路由器交换机普通口交换机级连口交换机主机cross cross normal N/A SC/ST路由器cross cross normal N/A SC/ST交换机普通口normalnormalcross Normal N/A交换机级连口N/A N/A Normal N/A N/A 交换机光口SC/ST SC/ST N/A N/A SC/ST波特率（bps）最大传输距离（米）2400 604800 609600 30ISDN BRI接口BRI 接口：2B+DU口使用两芯的RJ-11或者RJ-45连接器S/T口使用四芯的RJ-45连接器PRI接口在Quidway R系列路由器上以CE1/PRI接口的形式出现CE1/PRI接口带BNC头的连接器用于接75欧姆非平衡同轴电缆的网络端目录⏹常见网络电接口和线缆⏹光纤和光接口光和光纤光光是一种电磁波。

17
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
DP 接口
Dp接口，即DisplayPort 接口，一种高清晰音视频流的传输接口。DisplayPort的外接型接头有两种:一种是标 准型，类似USB、HDMI等接头;另一种是低矮型，主要针对连接面积有限的应用，比如超薄笔记型电脑。两种 接头的最长外接距离都可以达到15米，虽然这个距离比HDMI要逊色一些，不过接头和接线的相关规格已为日 后升级做好了准备，即便未来DisplayPort采用新的2X速率标准(21.6Gbps)，接头和接线也不必重新进行设计。 除实现设备与设备之间的连接外，DisplayPort还可用作设备内部的接口，甚至是芯片与芯片之间的数据接口。
分类
电脑的外设连接接口 计算机系统里的接口
2
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
常见外设接口类型
外部接口
常见电脑外设联接接口
USB接口
IEEE1394/firewire
cinch/RCA
ps/2键盘鼠标接口 VGA显示器视频接口
19
寒假来临，不少的高中毕业生和大学 在校生 都选择 去打工 。准备 过一个 充实而 有意义 的寒假 。但是 ，目前 社会上 寒假招 工的陷 阱很多
HDMI
• HDMI的接口虽然不同，但功能都是一样的， 通常质量合格的HDMI接口，插拔寿命不会少 于5000次，每天插拔能用10年，应该说是很 耐用的。 另外值得一提的是，HDMI可以向下 兼容DVI接口，通过市售的HDMI-DVI转接头， 可以连接一些较老的DVI设备，因为DVI同样采 用了TMDS方式，设备连接后，会发现DVI设 备没有CEC（consumer electronics control） 功能，也不能接受音频信号，但基本不影响视 频信号的传输（有可能需要进行灰度调整）， 所以一些只有DVI接口的显示器，也可以连接 HDMI设备。 20

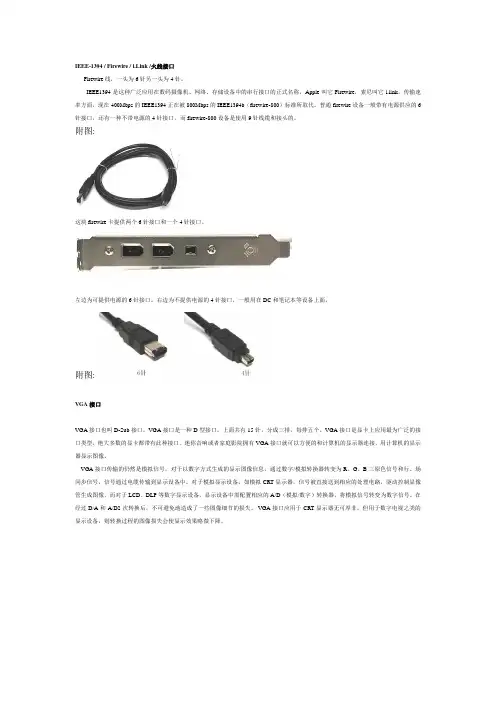

IEEE-1394 / Firewire / i.Link /火线接口Firewire线，一头为6针另一头为4针。

IEEE1394是这种广泛应用在数码摄像机、网络、存储设备中的串行接口的正式名称，Apple叫它Firewire，索尼叫它i.link。

传输速率方面，现在400Mbps的IEEE1394正在被800Mbps的IEEE1394b（firewire-800）标准所取代。

普通firewire 设备一般带有电源供应的6针接口，还有一种不带电源的4针接口，而firewire-800设备是使用9针线缆和接头的。

附图:这块firewire卡提供两个6针接口和一个4针接口。

左边为可提供电源的6针接口。

右边为不提供电源的4针接口，一般用在DC和笔记本等设备上面。

附图:VGA接口VGA接口也叫D-Sub接口。

VGA接口是一种D型接口，上面共有15针，分成三排，每排五个。

VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。

迷你音响或者家庭影院拥有VGA接口就可以方便的和计算机的显示器连接，用计算机的显示器显示图像。

VGA接口传输的仍然是模拟信号，对于以数字方式生成的显示图像信息，通过数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。

对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。

而对于LCD、DLP等数字显示设备，显示设备中需配置相应的A/D（模拟/数字）转换器，将模拟信号转变为数字信号。

在经过D/A和A/D2次转换后，不可避免地造成了一些图像细节的损失。

VGA接口应用于CRT显示器无可厚非，但用于数字电视之类的显示设备，则转换过程的图像损失会使显示效果略微下降。

串口串行接口，简称串口，也就是COM接口，是采用串行通信协议的扩展接口。

通常用于连接鼠标和外置Modem以及老式摄像头和写字板等设备等。

串口的出现是在1980年前后，数据传输率是115kbps～230kbps，目前部分新主板已开始取消该接口。
