常用数字接口电路

施密特触发和串口电路施密特触发器是一种常用的电子元件，常用于数字电路中。

它的作用是将一个输入信号转变为一个输出信号，并且在输入信号发生变化时，输出信号也发生变化。

它的原理是利用正反馈来实现存储功能，具有很高的可靠性和稳定性。

而串口电路是一种用于数据传输的接口电路，它可以将数字信号转换为串行数据流，通过串口进行传输。

本文将介绍施密特触发器和串口电路的工作原理、应用领域以及优缺点。

一、施密特触发器的工作原理施密特触发器是由两个非门组成的，其中一个非门被称为比较器，另一个非门被称为反馈非门。

施密特触发器的输入信号可以是任意波形，输出信号则是一个矩形波形。

当输入信号超过高电平阈值时，输出信号置为高电平；当输入信号低于低电平阈值时，输出信号置为低电平。

只有当输入信号在高低电平阈值之间变化时，输出信号才会发生变化。

这种特性使得施密特触发器在去除噪声、稳定信号等应用中非常有用。

二、施密特触发器的应用领域1. 脉冲信号整形：施密特触发器可以将不规则的脉冲信号整形为规则的方波信号，便于后续的处理和分析。

2. 电压比较器：施密特触发器可以将输入的模拟电压信号转换为二进制的数字信号，用于比较大小或判断阈值。

3. 触发器延时：施密特触发器可以通过调整阈值电压和滞后电压来实现延时功能，用于控制电路的时间顺序。

三、串口电路的工作原理串口电路是一种将并行数据转换为串行数据进行传输的接口电路。

它通常由发送器和接收器组成。

发送器将并行数据转换为串行数据，并通过串口发送出去；接收器接收串行数据，并将其转换为并行数据。

串口电路通常使用UART（通用异步收发传输器）芯片来实现数据的发送和接收。

四、串口电路的应用领域1. 计算机通信：串口电路可以用于计算机之间的通信，如串口打印机、串口鼠标等设备和计算机之间的数据传输。

2. 嵌入式系统：串口电路常用于嵌入式系统中，用于与外部设备进行通信，如与传感器、显示屏等进行数据交互。

3. 工业自动化：串口电路可以用于工业自动化控制系统中，实现与各种传感器、执行器的通信和数据传输。

单片机常用接口电路设计单片机是一种集成电路，内部包含了处理器、内存和各种输入输出接口。

在单片机应用中，常用的接口电路设计包括数模转换、模数转换、显示控制、通信接口、电源接口等。

一、数模转换接口电路设计：数模转换器（DAC）是将数字信号转换为模拟信号的设备，常用于音频处理、控制信号输出等。

设计DAC接口电路时需要考虑输入信号的分辨率、精度和输出电压范围等因素。

一种常见的设计方案是使用运放作为缓冲放大器，将单片机输出的数字信号经过DAC转换后放大输出。

此外，还可以根据需要添加滤波电路来去除数字信号中的高频噪声。

二、模数转换接口电路设计：模数转换器（ADC）是将模拟信号转换为数字信号的设备，常用于传感器信号采集、音频采样等。

在设计ADC接口电路时需要考虑输入信号的范围、精度和采样率等因素。

常见的设计方案是使用运放将输入信号放大，并连接到ADC的输入端。

此外，还可以根据需要添加滤波电路来去除输入信号中的高频噪声。

三、显示控制接口电路设计：单片机常用于控制各种显示设备，如数码管、液晶显示屏等。

设计显示控制接口电路时需要考虑控制信号的电平、频率和电流等因素。

一种常见的设计方案是使用继电器或晶体管作为开关，将单片机输出的控制信号连接到显示设备，实现显示内容的控制。

此外，还可以使用驱动芯片来简化接口电路设计，提高驱动能力。

四、通信接口电路设计：单片机常用于与外部设备进行通信，如串口通信、SPI通信、I2C通信等。

设计通信接口电路时需要考虑信号的传输速率、电平逻辑和接口协议等因素。

常见的设计方案是使用电平转换器将单片机的信号电平转换为外设能够接受的电平，并通过串行线路或总线连接到外设。

此外，还可以使用专用的通信芯片来简化接口电路设计，提高通信速率和可靠性。

五、电源接口电路设计：单片机的正常工作需要稳定的电源供应。

设计电源接口电路时需要考虑电源稳压、过压保护和电源滤波等因素。

一种常见的设计方案是使用稳压电源芯片或稳压二极管作为功率稳定器，为单片机提供稳定的电压。

电路接口类型，这七个太常用了我们知道，在电路系统的各个子模块进行数据交换时可能会存在一些问题导致信号无法正常、高质量地“流通”，例如有时电路子模块各自的工作时序有偏差(如CPU与外设)或者各自的信号类型不一致(如传感器检测光信号)等，这时我们应该考虑通过相应的接口方式来很好地处理这个问题。

下面就电路设计中7个常用的接口类型的关键点进行说明一下：(1)TTL电平接口：这个接口类型基本是老生常谈的吧，从上大学学习模拟电路、数字电路开始，对于一般的电路设计，TTL电平接口基本就脱不了“干系”!它的速度一般限制在30MHz以内，这是由于BJT的输入端存在几个pF的输入电容的缘故(构成一个LPF)，输入信号超过一定频率的话，信号就将“丢失”。

它的驱动能力一般最大为几十个毫安。

正常工作的信号电压一般较高，要是把它和信号电压较低的ECL电路接近时会产生比较明显的串扰问题。

(2)CMOS电平接口：我们对它也不陌生，也是经常和它打交道了，一些关于CMOS的半导体特性在这里就不必啰嗦了。

许多人都知道的是，正常情况下CMOS的功耗和抗干扰能力远优于TTL。

但是!鲜为人知的是，在高转换频率时，CMOS系列实际上却比TTL消耗更多的功率，至于为什么是这样，请去问半导体物理理论吧。

由于CMOS的工作电压目前已经可以很小了，有的FPGA内核工作电压甚至接近1.5V，这样就使得电平之间的噪声容限比TTL小了很多，因此更加加重了由于电压波动而引发的信号判断错误。

众所周知，CMOS电路的输入阻抗是很高的，因此，它的耦合电容容量可以很小，而不需要使用大的电解电容器了。

由于CMOS电路通常驱动能力较弱，所以必须先进行TTL转换后再驱动ECL电路。

此外，设计CMOS接口电路时，要注意避免容性负载过重，否则的话会使得上升时间变慢，而且驱动器件的功耗也将增加(因为容性负载并不耗费功率)。

(3)ECL电平接口：这可是计算机系统内部的老朋友啊!因为它的速度“跑”得够快，甚至可以跑到几百MHz!这是由于ECL内部的BJT在导通时并没有处于饱和状态，这样就可以减少BJT的导通和截止时间，工作速度自然也就可以提上去了。

E1接口电路原理
E1接口的工作原理是基于时间分割多路复用（TDM）技术。

在E1电
路中，将时间划分为一系列的时隙，每个时隙都用于传输一个特定的信号。

E1接口以2.048 Mbps的速率传送数据，将传送的数据分割为30个时隙，每个时隙的速率为64 Kbps。

其中，第16个时隙用于传输信令和控制信息。

E1接口电路使用的编码方案是PCM（脉冲编码调制）编码。

PCM编码
将模拟信号转换为数字信号，以便传输和处理。

在E1接口电路中，使用
了HDB3（高密度双极性码）编码方案，用于保持传输信号的直流偏置和
时钟同步。

HDB3编码将每四个0位替换成有两个变化的极性（+、-）的1位，以确保时钟同步。

在E1接口电路中，使用的是基带传输技术，即数字数据直接传输。

数字数据被转换为数字信号，并通过传输介质传输到接收端，然后再将数
字信号转换为数字数据。

基带传输技术具有高速、低延迟和稳定性的优势，适用于需要高效、可靠传输的应用。

总之，E1接口电路原理是基于时间分割多路复用技术，使用PCM编
码和基带传输技术，将数据以数字信号的形式传输和传送。

它具有高速、
稳定和可靠的特点，被广泛应用于各种通信领域。

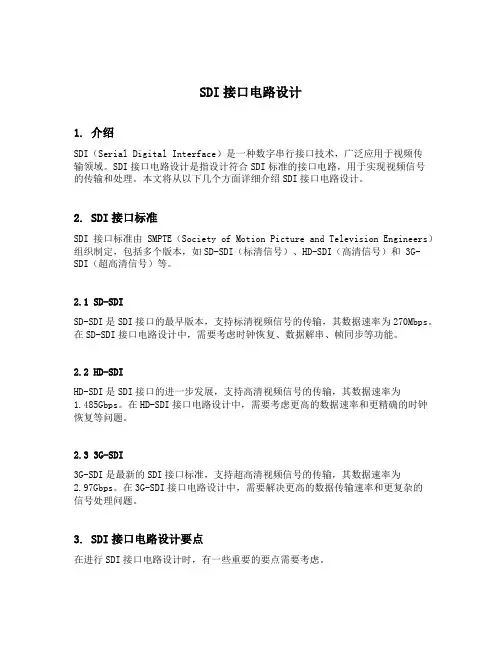

SDI接口电路设计1. 介绍SDI（Serial Digital Interface）是一种数字串行接口技术，广泛应用于视频传输领域。

SDI接口电路设计是指设计符合SDI标准的接口电路，用于实现视频信号的传输和处理。

本文将从以下几个方面详细介绍SDI接口电路设计。

2. SDI接口标准SDI接口标准由SMPTE（Society of Motion Picture and Television Engineers）组织制定，包括多个版本，如SD-SDI（标清信号）、HD-SDI（高清信号）和 3G-SDI（超高清信号）等。

2.1 SD-SDISD-SDI是SDI接口的最早版本，支持标清视频信号的传输，其数据速率为270Mbps。

在SD-SDI接口电路设计中，需要考虑时钟恢复、数据解串、帧同步等功能。

2.2 HD-SDIHD-SDI是SDI接口的进一步发展，支持高清视频信号的传输，其数据速率为1.485Gbps。

在HD-SDI接口电路设计中，需要考虑更高的数据速率和更精确的时钟恢复等问题。

2.3 3G-SDI3G-SDI是最新的SDI接口标准，支持超高清视频信号的传输，其数据速率为2.97Gbps。

在3G-SDI接口电路设计中，需要解决更高的数据传输速率和更复杂的信号处理问题。

3. SDI接口电路设计要点在进行SDI接口电路设计时，有一些重要的要点需要考虑。

3.1 时钟恢复SDI接口中的时钟恢复是一项关键任务，它需要从接收数据中提取出时钟信号。

常用的时钟恢复方法有基于PLL（Phase Locked Loop）的时钟恢复和基于SMPTE标准的时钟提取方式。

3.2 数据解串SDI接口中的数据以串行的形式传输，接收端需要将串行数据转换为并行数据进行处理。

数据解串的关键是正确识别数据的起始和结束位置，并按照正确的时序进行解析。

3.3 帧同步SDI接口中的数据按照帧的方式传输，因此需要进行帧同步以确保数据的正确对齐。
