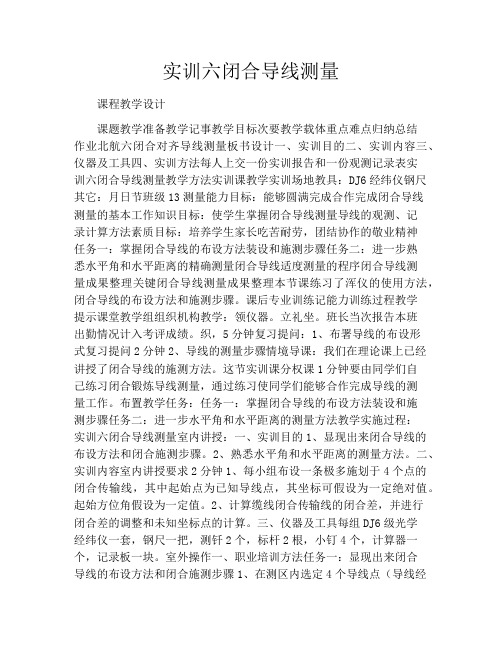

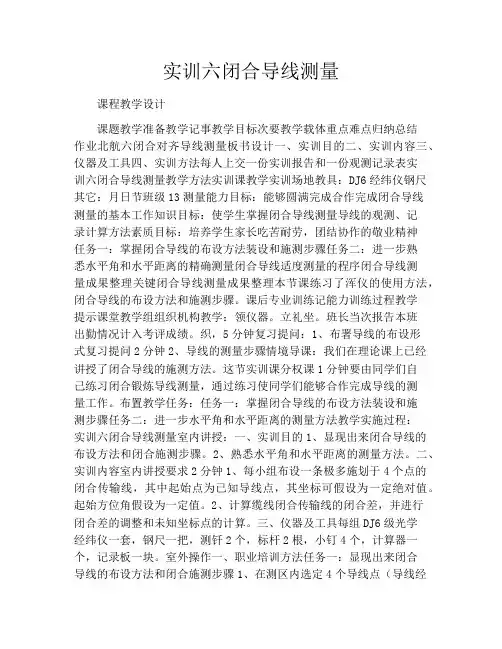

实训六闭合导线测量课程教学设计课题教学准备教学记事教学目标次要教学载体重点难点归纳总结作业北航六闭合对齐导线测量板书设计一、实训目的二、实训内容三、仪器及工具四、实训方法每人上交一份实训报告和一份观测记录表实训六闭合导线测量教学方法实训课教学实训场地教具：DJ6经纬仪钢尺其它：月日节班级13测量能力目标：能够圆满完成合作完成闭合导线测量的基本工作知识目标：使学生掌握闭合导线测量导线的观测、记录计算方法素质目标：培养学生家长吃苦耐劳，团结协作的敬业精神任务一：掌握闭合导线的布设方法装设和施测步骤任务二：进一步熟悉水平角和水平距离的精确测量闭合导线适度测量的程序闭合导线测量成果整理关键闭合导线测量成果整理本节课练习了浑仪的使用方法，闭合导线的布设方法和施测步骤。

课后专业训练记能力训练过程教学提示课堂教学组组织机构教学：领仪器。

立礼坐。

班长当次报告本班出勤情况计入考评成绩。

织，5分钟复习提问：1、布署导线的布设形式复习提问2分钟2、导线的测量步骤情境导课：我们在理论课上已经讲授了闭合导线的施测方法。

这节实训课分权课1分钟要由同学们自己练习闭合锻炼导线测量，通过练习使同学们能够合作完成导线的测量工作。

布置教学任务：任务一：掌握闭合导线的布设方法装设和施测步骤任务二：进一步水平角和水平距离的测量方法教学实施过程：实训六闭合导线测量室内讲授：一、实训目的1、显现出来闭合导线的布设方法和闭合施测步骤。

2、熟悉水平角和水平距离的测量方法。

二、实训内容室内讲授要求2分钟1、每小组布设一条极多施划于4个点的闭合传输线，其中起始点为已知导线点，其坐标可假设为一定绝对值。

起始方位角假设为一定值。

2、计算缆线闭合传输线的闭合差，并进行闭合差的调整和未知坐标点的计算。

三、仪器及工具每组DJ6级光学经纬仪一套，钢尺一把，测钎2个，标杆2根，小钉4个，计算器一个，记录板一块。

室外操作一、职业培训方法任务一：显现出来闭合导线的布设方法和闭合施测步骤1、在测区内选定4个导线点（导线经过的地方其地势应平旦）按顺时针方向编号A、B、C、D组成四边形，各点五六钉一小钉作为标记。

《经纬仪实验》实验指导书实验课仪器使用及安全须知1、严格遵守“1米原则”、“一臂原则”！2、严禁在道路中间安置测站！3、严禁坐仪器箱子及其他实验器材！4、长距离搬运仪器应装箱，短距离搬运严禁扛在肩上、不加任何防护！装箱仪器拿起前，务必检查箱盖是否紧闭！5、严禁将水准尺靠着树干、路灯或墙柱上！水准尺不用时，应顺着放在路边。

6、仪器取用及装箱，严禁在手托或怀抱仪器箱的情况下进行！仪器装箱前务必将所有制动螺旋松开，光学经纬仪须将竖盘指标补偿器关闭。

7、仪器安置前，务必检查三脚架是否安装稳固！在光滑地面上，必须做好相应防护措施！8、安置仪器时，在旋紧连接螺旋前绝对不能松手！9、使用钢尺严禁遭车辆碾压！钢尺使用完毕应做擦拭处理。

10、三脚架、仪器上所有螺旋的使用宜用力适度，严禁用力过猛！严禁用手、手帕等物擦拭目镜、物镜等光学部件！11、实验/实习完成后，收工时务必清点仪器和工具，以防丢失！尤其是测钎、尺垫等工具，应派专人负责看守与携带。

经纬仪实验1 经纬仪的认识与使用一、实验目的1、根据测角原理掌握经纬仪的构造特点。

2、认识DJ6光学经纬仪的基本结构、主要部件名称和作用、轴系关系。

3、学会经纬仪的基本操作和读数方法。

二、实验内容1、认识DJ6经纬仪各部件的名称；熟悉经纬仪各螺旋的作用及操作方法。

2、了解经纬仪上主要轴线的名称及应满足的条件。

3、练习经纬仪的基本操作和读数。

三、实验步骤1、认识DJ6光学经纬仪的各操作部件，掌握其使用方法。

将经纬仪三脚架架腿张开安放在地面上，使架头大致水平，三个脚尖插入地面使之稳定。

开箱取出经纬仪放在架头上，一手扶住经纬仪，一手旋紧脚架中心连接螺旋，将经纬仪与三脚架稳固连接。

逐一认识经纬仪的各操作部件，了解其作用及使用方法。

2、掌握经纬仪的基本操作。

经纬仪的基本操作步骤可分为：对中、整平、瞄准和读数。

1）对中和整平——光学对中、整平（1）目估法对中、整平（未放仪器的情况）使三脚架的中心位于测站点的铅垂线上（丢石子）；目估法使架头保持水平（2）前后左右移动两个脚法对中（已安放仪器的情况）固定三脚架一脚；双手持脚架另二脚并不断调整其位置；同时观测光学对点器十字分划，使对点器十字分划基本对准测站标志，踩实脚架（3）旋动脚螺旋精确对中：调节脚螺旋（三个脚螺旋同时转动），使光学对点器精确对准测站标志（4）伸缩架腿法粗略整平：伸缩三脚架的两条腿，调平仪器，使圆气泡居中（5）旋动脚螺旋精确整平（左手拇指法则）：转动照准部使管水准轴与两脚螺旋连线方向平行；以相反的方向转动两脚螺旋使管水准器气泡居中；转动照准部90°，使水准管与原来的方向垂直；转动第三只脚螺旋使管水准器气泡居中（6）检查对中，平移仪器，再次精确整平检查光学对中器，若分划圈中心偏离测站点标志，则稍松中心连接螺旋，前后左右平行移动基座，使之精确对中。

矿井测绘工作规定及技术管理规定一、工作规定㈠、测绘基础工作1、各矿井井上下测量控制系统要健全且资料保存完好，井上、下平面及高程控制基点要建立齐全并有保护措施。

2、矿井井下基本控制导线应采用7″级导线，一般应每300～500m延测一次，每隔1.5～2km加测一条陀螺定向边。

3、在进行中腰线标定工作前，测量技术人员要对设计和开工通知单上的数据、附图进行校核，并填写资料审定单，检查无误后方可进行现场标定。

重要工程须计算设计导线及绘制施工放大图。

4、对于一井内测距大于3000m的贯通或两井间的贯通，必须编制贯通测量技术设计书。

贯通测量设计书，须报集团公司审批后方可实施；贯通结束后要及时进行总结。

5、凡掘进巷道透其它井、巷、峒室、老塘以及向水、火、瓦斯等危险边界或保安煤柱边界掘进时，测量人员应按岩巷提前20～30 m，煤巷提前30～40m （当掘进巷道从巷道、回采工作面和危险区域上方、下方或附近通过时，其间距按小于巷道高度或宽度四倍）及时发放安全或透窝通知单。

通知单由测量现场组长或技术员填写，并经测量主管、地质主管（或水害专管）和分管科长签字后发送矿分管领导、施工单位及技术、安全、通风等单位；现场测量人员应对能行人的巷道在现场标出透窝位置，并向施工单位交待清楚。

6、矿井主要巷道及采区上、下山或工作面贯通或透窝后测量技术人员要及时组织接测，并对测量资料进行平差以提高井下测量控制网的精度。

㈡开采沉陷治理1、各类建（构）筑物保护煤柱要及时进行设计并报集团公司审批。

2、对矿区的各项开采沉陷治理工程｛如建（构）筑物保护、维修、迁村征地、塌陷区治理等｝，测绘技术人员要负责技术把关并建立管理台帐。

3、各矿井要积极开展地表与岩层移动及“三下”采煤观测工作，观测站设计须经矿总工程师和集团公司生产技术部审批后实施，并严格按《规程》、“规范”要求进行定期观测，观测工作结束后，应及时编写技术总结，评定成果资料。

4、每月至少组织一次对井田范围内的地形、地物巡视活动，观察变化情况，发现问题及时汇报并采取措施，并用专用记录本进行记录。

目录第一部分土木工程测量实验须知一、实验一般要求------------------------------------------------(3)二、使用测量仪器的规则------------------------------------------(3)三、外业记录规则------------------------------------------------(4)第二部分土木工程测量实验报告实验报告 1 水准仪的认识与使用------------------------------------------------(6) 实验报告 2 普通水准测量----------------------------------------------------(7) 实验报告 3 经纬仪认识与使用------------------------------------------------(9) 实验报告 4 水平角与竖直角角度观测------------------------------------------(10) 实验报告 5 全站仪的认识与使用----------------------------------------------(12) 实验报告 6 四等水准测量--------------------------------------------------(14) 实验报告7 导线测量-----------------------------------------------------(16)土木工程测量实验须知土木工程测量的理论教学、实验教学和实习教学是本课程的三个重要的教学环节。

坚持理论与实践的紧密结合，认真进行测量仪器的操作应用和测量实践训练，才能真正掌握工程测量的基本原理和基本技术方法。

一、实验一般要求(1)实验课前，应阅读教材中实验相关内容，了解学习的内容、方法和注意事项。

一记录表格1上水管道实地调查表上水管道实地调查表测区：图幅号：权属单位：调查者（检查者）：记录者：作业日期：2污（雨）水管道实地调查表污（雨）水管道实地调查表测区：图幅号：权属单位：调查者（检查者）：记录者：作业日期：3煤气管道实地调查表煤气管道实地调查表测区：图幅号：权属单位：调查者（检查者）：记录者：作业日期：4电力管道实地调查表电力管道实地调查表测区：图幅号：权属单位：调查者（检查者）：记录者：作业日期：5电信管道实地调查表电信管道实地调查表测区：图幅号：权属单位：调查者（检查者）：记录者：作业日期：6工业管道实地调查表工业管道实地调查表测区：图幅号：权属单位：调查者（检查者）：记录者：作业日期：7新增地下管线调查成果表新增地下管线调查成果表测区：调查者：记录者：调查日期：8房屋查丈原图房屋查丈原图查丈人：年月日深圳市研究研究院9水准测量观测手簿（）等水准测量观测手簿测自：测至：第页总第页观测者：记录者：仪器型号：仪器号：起始时间：天气：成象：日期：10导线外业观测手簿（）级导线水平角手簿仪器型号：观测者：测站：气温：第页仪器号：记录者：日期：气压：仪器高：（）级导线垂直角手簿（）级导线边长手簿11地界测量外业记录地界测量外业记录测量者：记录者：日期：12水准标尺分米分划误差的测定水准标尺分米分划误差的测定标尺：年月日观测者：检查尺：记录者：分划面；检查者：13水准标尺名义米长的测定水准标尺名义米长的测定标尺：年月日观测者：检查尺：记录者：尺长方程式：L= 检查者：14倾斜观测记录表倾斜观测记录表测量者：记录者：15界桩放（测）点关系略图界桩放（测）点关系略图界桩放（测）点检测关系略图测量起算成果一、理论数据测量放点计算及检测结果二、实测数据16 边长和方位角计算表边长和方位角计算表年月日计算者：检查者：定点者：二检查表格1测量技术检查卡片测量技术检查卡片工程名称：检查项目及内容2 地下管线接边点数据对比统计表地下管线接边点数据对比统计表测区：注：表中N为新探测或本测区管线点成果；W为原探测或邻测区管线点成果制表：制表日期：检查者：检查日期：3明显管线点检查记录表明显管线点检查记录表测区：施工单位：检查：记录：年月日4隐蔽管线点检查记录表隐蔽管线点检查记录表测区：施工单位：检查：记录：年月日5导线精度统计表导线精度统计表统计者：校对：6隐蔽管线点开挖检查记录表隐蔽管线点开挖检查记录表测区：施工单位：检查级别：检查者：记录者：年月日7 测绘项目成果校审验收表测绘项目成果校审验收表。

实习内容一经纬仪导线测量与导线坐标计算（一）项目目的1.学会在地面上用经纬仪标定直线及用普通钢尺精密丈量距离方法。

2.学会导线外业的基本测量工作。

3.学会用罗盘仪测定直线的磁方位角。

（二）项目计划1. 耗时6-8学时。

2.每组在实习指定区域上选定4到6个导线点，组成闭合导线，进行量距、测角。

3.用罗盘仪测定起始直线的磁方位角，进行导线坐标计算。

温江地区磁坐偏角为西偏1度。

据此推算起始边方位角。

（三）仪器与工具1. 仪器：电子经纬仪1台、钢尺1把、测钎2根、水泥钉6个、钉锤1把、记录板1个、计算器一个，罗盘仪1台。

2.工具：铅笔、小刀、计算用纸、测角与测距记录手薄（事先做好）。

（四）方法与步骤1. 根据理论课堂讲解的导线测量的内容和方法，先作好预习，明确需要测定的内容和所用到的方法。

2. 在实习场地上选定比较平坦、相距60m-80m的边长形成一个多边形，构成一闭合导线，打入小铁钉，并用油漆绘好标记，完成导线点编号。

3. 进行直线定线。

若要测的两点间距离较远，一个尺段无法测完，则须先进行直线定线；若能用一个尺段测完，则直接测定即可。

如要进行直线AB 的距离测量，首先清除直线上的障碍物，然后安置经纬仪于A 点上，瞄准B 点，用经纬仪进行定线。

用钢尺进行概量，在视线上依次定出此钢尺一整尺略短的A1、12、23……等尺段。

在各尺段端点粉笔绘标记，方便以后丈量。

4.丈量距离用钢尺丈量相邻两点之间的距离。

丈量组一般由5人组成，2人拉尺，2人读数，1人指挥兼记录。

丈量时，拉伸钢尺置于相邻两点，并使钢尺有刻划线一侧贴近标志。

拉平、拉紧、拉直。

两端的读尺员同时根据点位读取读数，读数精度为1mm ，记入手簿。

每尺段要移动钢尺位置丈量三次，三次测得的结果的较差视不同要求而定，一般不得超过5mm ，否则要重量。

如在限差以内，则取三次结果的平均值，作为此尺段的往测观测成果。

每个边应往返丈量。

在记录表中进行成果整理和精度计算。
