三相电子式多功能电能表
用
户
手
册
目录
一、产品简介 (1)
二、产品外形及安装 (1)
2.1外形图 (1)
2.2端子接线图 (2)
2.3液晶显示说明 (3)
三、产品技术指标 (5)
3.1工作原理 (5)
3.2技术指标 (5)
四、产品基本功能 (7)
4.1电能计量功能 (7)
4.2最大需量记录功能 (7)
4.3多费率功能 (8)
4.4失压记录功能 (8)
4.5失流记录功能 (9)
4.6电压合格率记录功能 (10)
4.7电表数据显示功能 (11)
4.8停电来电记录功能 (12)
4.9编程、需量清零、广播校时记录功能 (13)
4.10报警功能 (13)
4.11编程功能 (14)
4.12其它功能 (16)
五、产品扩展功能 (16)
5.1每月正向有功记录功能 (16)
5.2时区结束正向有功电量冻结功能 (16)
5.3负荷代表日正点有功电量记录功能 (16)
5.4负荷曲线记录功能 (16)
5.5独立的双RS485通讯接口和红外通讯口 (17)
5.6停电唤醒功能 (17)
5.7三相无电压时电流检测功能 (17)
5.8 液晶背光功能 (17)
5.9表内温度监测及温度补偿功能 (17)
5.10 多功能（需量周期更替，时段切换）检测输出口功能 (17)
六、运输和存储 (18)
七、保证期限 (18)
八、手持终端使用说明 (19)
九、多功能电能表演示版上位机软件使用说明 (35)
附录A 内部参数及状态(控制)字说明 (41)
附录B 遥控器的使用 (45)
附录C 负荷曲线数据冻结说明 (46)
附录D 多功能表显示编码及内容列表 (47)

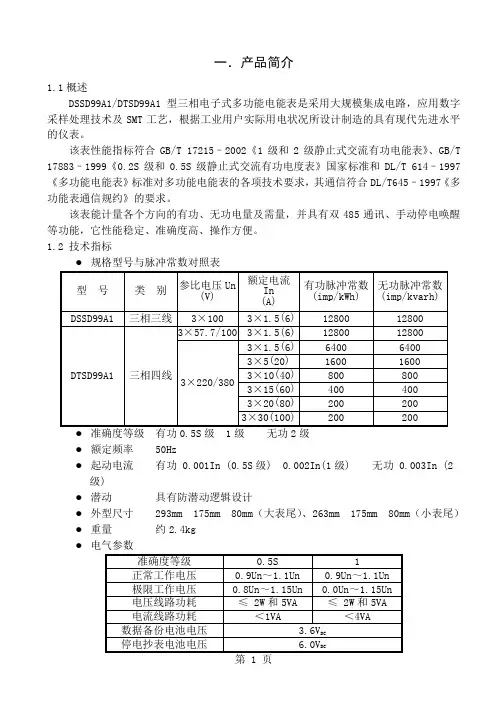

一、产品简介
三相电子式多功能电能表(以下简称“仪表”)是公司为了适应我国电网改造，适应电网自动化需要而自主开发的具有通信功能的全电子式多功能仪表。该表采用大规模集成电路，根据工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。该表性能指标符合GB/T 17215—1998《1级和2级静止式交流有功电度表》、GB/T 17883—1999《0.2S级和0.5S级静止式交流有功电度表》国家标准和DL/T614—1997《多功能电能表》、DL/T645-1997《多功能电能表通讯规约》电力行业标准对多功能电能表的各项技术要求。该表能计量各个方向的有功无功电量及需量，并具有485通讯、手动及红外停电唤醒、负荷记录等功能，它性能稳定、准确度高、操作方便。
二、产品外形及安装
2.1 外形图
图2 外形图说明
2.2端子接线图（具体见端钮盒反面接线图）
2.3 液晶显示说明：
1） 当电表上电后，液晶LCD 全屏显示字符，延时5秒后（包括上电启动时间），进入轮显
状态。 2 [ 具体字符定义说明 ]：
为当前电表运行象限指示；
表示当前运行在一象限。
表示当前运行在二象限。 表示当前运行在三象限。
表示当前运行在四象限。
尖 峰 平 谷 显示对应关系：
费率1——尖 费率2——峰 费率3——平
费率4——谷（相应的费率显示表示当前时间运行费率） Ua Ub Uc —— i ）在正常情况下，“Ua Ub Uc ”全显；
ii ）在断相的情况下，对应字符不显示。
iii ）在失压情况下，对应字符闪烁显示。
Ia Ib Ic —— i ）在正常情况下，“Ia Ib Ic ”全显；
ii ）在断流情况下，对应字符不显示；
iii ）在失流情况下，对应字符闪烁显示；
为显示序号及轮显/键显等项目号显示；
单位指示：“O ”和“Ф”一起显示相位角；
“
Hz ”——频率； “cos φ”—— 功率因数；
“kWh ”—— 有功电能； “kW ” —— 有功需量；
“kvarh ”—— 无功电能； “kvar ”——无功需量； “M ” ——为了直读时（加电压，电流互感器变比后显示用）；
[ 提示性名称字符说明 ] “正”表示正向；“反”表示反向；
“A B C N
”配合显示，分别表示A 相，B 相，C 相，零线等数据；
“”3.6V 电池电压不足时，闪烁指示，平时不显示；
“”液晶报警指示，平时不显示，故障时以闪烁指示；逆相序等错误时必须显
功能代码显示
电压电流指示
示；
“”显示表示继电器闭合；
“”显示表示编程键按下；按一下显示，再按一下就消失。
“”需量清零锁定符号，显示时表明电表已被需量清零
（该符号将显示4~5分钟，此期间不能再进行需量清零操作）。
“”在通常情况下正常显示，在通讯情况下闪烁显示。
“”当编程键按下并且密码连续错误达到5次的时候，将显示。表明禁止设表操作，48小时后自动解除。
“”为备用符号；
按键说明：“”尖头向上即按键时查询前一项内容。
“”尖头向下即按键时查询后一项内容。
另注：红外通讯时，用液晶显示“HELLO”；正常响应结束显示“End”，出现错误则显示“Error”。
三、产品技术指标
3.1工作原理
