三相电子式多回路电能表使用说明书产品特点：实时数据显示项部分显示字符功能注：1、当功率或功率因数为负时，数据显示左边第一个有负号指示。
2、若发生断相、过压、欠压事件，则在相应显示页面的相应显示项后会显示发生该事件的相序符号。
4、显示项功能四、 显示操作1、显示屏1-1、仪表采用黑白点阵LCD 显示屏，白底黑字，白色背光。
2-2、当长时间未操作仪表时，仪表背光会自动熄灭（背光延时时间可通过菜单设置）。
2、按键翻页操作通过按键”、 ”可以在有功电能、无功电能、电压、电流、有功功率、无功功率、功率因素、时间/日期/通讯 DTSD9180M-4Q系列三相电子式多回路电能表是一款 专门针对通信基站能耗监控方案，而开发设计的智能化 数据采集仪表。
采用高性能计量芯片，精度高、测量参 数多、集多种功能于一体，实现一表多用。
采用大屏LCD中文显示，白色背光，一屏可显示多行参 数。
具有欠压、过压、断相等事件告警提示，仪表本 体具有DO输出功能。
脉冲指示及输出功能，R S 485通 讯接口，协议符合YD/T 1363《通讯局（站）电源、 空调及环境集中监控管理系统》的相关要求。
适合用于通讯基站（房）市电、油机、支路I（空调）、支路II（DC直流屏用电）三相用电监测 ，或者数 据中心等需要多回路三相用电监测的场合。
KKDTSD9180M-4Q01-A/0-20160912仪表自动循环显示及按键切换显示顺序：电压单位符号 电流单位符号kvar PF E/O/NkW 显示字符含义说明显示字符含义说明VA kWh 有功电能单位符号有功功率单位符号无功功率单位符号功率因素符号偶/奇/无校验位Kvarh无功电能单位符号！1、如果不按说明书操作会发生意外，而且会导致产品毁坏。
2、本说明书中所提供信息可不经事先通知进行修改。
3、本公司对所述信息保留解释权。
警告声明：3、按键编程操作通过长按 “SET” 键3S可以进入设置界面，修改编程密码“9180”进入设置主菜单。

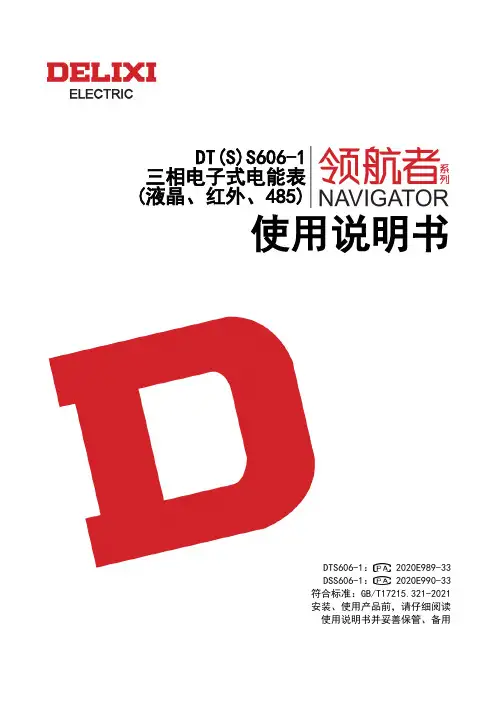

DT(S)S606-1三相电子式电能表(液晶、红外、485)使用说明书DTS606-1： 2020E989-33DSS606-1： 2020E990-33符合标准：GB/T17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DTS606-1、DSS606-1型三相电子式电能表(液晶、红外、485)(以下简称"电能表")，是为了适应电网改造而设计开发的有功电能表。
它具有较高的准确度和可靠性。
本电能表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品。
可供计量参比频率为50Hz的电网中的三相交流有功电能，并能进行正、反向有功电能计量，且以一个方向累计电量。
其特点是精度高、可靠性好、宽负荷、低功耗、误差曲线平直、抗干扰能力强。
是对需要进行有功电量考核的企业、变电站或电厂最理想的选择，也适合输配电或配网自动化用表。
本电能表符合标准GB/T 17215.321-2021《电测量设备(交流)特殊要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》通信规约符合DL/T 645-2007《多功能电能表通信协议》及其备案文件和兼容部分DL/T 645-1997《多功能电能表通信规约》。
2工作原理电能表工作原理如图1所示。
图1 电能表工作原理框图本电能表由两个主要功能组成：一是电能计量部分，二是微处理器控制部分。
本电能表的电能计量部分使用大规模专用集成电路，产生表示用电多少的脉冲序列，送至微处理器进行电能计量。
微处理器接收到脉冲信号后，通过对输入脉冲个数进行累计，并根据脉冲常数大小来实现对电能的精确计量，通过各种接口传递数据，实现各种控制功能。
3规格备注：1.电流说明:如0.25-0.5(60)A/5(60)A；其中0.25-0.5(60)A为新标准表示方式，0.25为最小电流Imin，0.5为转折电流Itr，60为最大电流Imax；5(60)A为老标准表示方式，5为基本电流Ib，60为最大电流Imax。

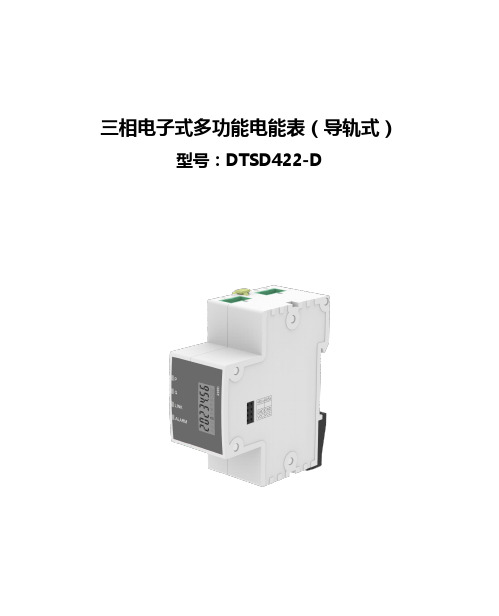

三相电子式多功能电能表（导轨式）型号：DTSD422-D一、产品介绍DTSD422-D型三相电子式多功能电能表主要应用于光伏发电系统、电力系统、通信行业、建筑行业等需要电力监控和电能计量的场景，主要对电气线路中的三相电压、三相电流、有功功率、无功功率、频率、功率因数、正反向有功电能、四象限无功电能等电量参数进行实时计量；可通过RS485通讯接口与采集器实现组网;采用标准DIN35mm导轨式安装，结构模数化设计，开口式互感器设计，具有体积小、易安装、易组网等优点；做为能源管理系统的监测终端产品，可广泛应用于企业、光伏电站、宾馆、学校、政府机关内部电能监测。
二、特点1.双向计量，用电数据、发电数据均可监测2.单三相线路通用，可以测量一路三相或者三路单相的用电或者发电数据3.35mm标准导轨安装，安装便捷，宽度为36mm，占用配电柜空间较小4.开口式互感器，安装便捷，无需改线5.两路RS485通信接口，可以适配多种采集终端6.可以实现多台电表相连接，分别设置地址，由一台采集设备读取每一台电表的数据三、选型说明选型型号说明DTSD422-D-6标配6A互感器，可用于二次侧接入DTSD422-D-100标配100A互感器，适合66kW以下三相系统四、基本参数性能参数接线方式三相四线额定电压3x220/380V互感器开口式互感器x3电流规格3x1.5(6)A、3x5(100)A额定频率50Hz/60Hz精度等级有功1.0无功2.0功耗≤0.5W脉冲常数AC220V1.5(6)A-----3200 AC220V5(100)A-----300显示方式LCD工作温度-25℃～+60℃相对湿度≤95%(无凝露)大气压力63kPa～106kPa通信RS485（默认地址001，默认波特率9600，E,，8，1,支持1200、2400、4800）五、屏幕与接口说明5.1显示面板指示灯说明P有功脉冲指示灯Q无功脉冲指示灯LINK RS485连接指示灯RS485连接正常，指示灯常亮ALARM设备或接线异常若安装后红灯闪烁，主要原因为电压电流逆相序，请根据现场布线检查电压电流接线情况5.2显示电量默认为1位小数，当数据超过999999.9，数据翻转，重新累计。

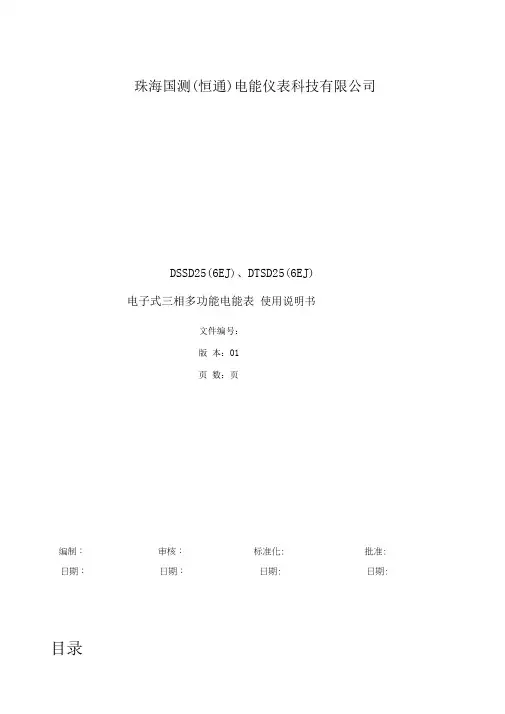

珠海国测(恒通)电能仪表科技有限公司DSSD25(6EJ)、DTSD25(6EJ)电子式三相多功能电能表使用说明书文件编号：版本：01页数：页编制：审核：标准化: 批准: 日期：日期：日期: 日期:目录1. 概述2. 主要功能3. 工作原理4. 规格型号5. 技术指标6. 电表的安装和接线7. 面板及符号说明8. 运输和存储9. 保证期限1. 概述电子式三相多功能电能表是采用先进的微电子技术、计算机技术和SMT制造技术，由我公司精心设计和制造的新一代电能表，它可以直接精确地测量正向、反向的有功电能以及正向和反向的无功电能，能依据相应费率和需量等要求进行处理。
并可显示当前各相电流电压及电网频率。
全部性能指标符合GB/T17883《0.2S级和0.5S级静止式交流有功电能表》和GB/T 17215《1级和2级静止式交流有功电能表》国家标准对多功能电能表的各项技术要求，其通讯符合DL/T 645《多功能表通讯规约》的要求。
本系列产品具有四种费率、12个时段、多个时区及日时段表、百年日历时钟、红外遥控编程抄表、并具有RS485通讯接口、手动停电唤醒等功能，其性能稳定，精确度高，操作方便，是适应电能管理现代化的理想计量器具。
2. 主要功能2.1分时计量正向有功和反向有功电能；2.2可计量有功总电能及A、B、C分相有功电能；2.3分时计量正向无功和反向无功电能，正向无功和反向无功计量方式可设置；2.4分时计量正向有功、正向无功最大需量及其最大需量发生时间；2.5可编程多个时区、费率、日时段、公共假日及多套日时段表；2.6可实时测量各相电流、电压、功率、功率因数等参数；2.7具有失压、失流、编程、需量清零、电池工作时间和电表运行时间等事件记录；2.8具有历史12个月正向有功用电量记录功能；2.9具有有功和无功测试端口，光电隔离；2.10可通过掌上电脑非接触式（红外通讯）设表（预编程）、抄表；2.11具有RS485远程通讯接口，通过RS485接口与PC机或掌上电脑进行通讯；2.12可以在停电的状态下不附加任何外置直流电源进行抄表，通过红外遥控器现场查看数据;2.13具有事件报警及故障报警功能；2.14通过LCD显示电能表的运行状态、各种参数设置情况和各种计量数据；2.15可实现参数自动轮显，轮显的参数（最多32项）和轮显时间、顺序可任意设置；2.16具有编程和编程禁止功能；2.17具有电量清零及需量复位功能；2.18具有电量冻结、整点负荷等功能；2.19电池更换简单容易。
DSSD1277-B 型三相三线电子式多功能电能表科林自动化SHIJIAZHUANG KELIN ZIDONGHUA CO_LTD.尊敬的客户：首先感您购买和使用本公司的产品。
科林自动化是一个集研发、生产和销售电力产品的专业企业，其旗下的用电设备事业部是专门为电力企业的用电部门服务，为大家提供技术先进、质量可靠的用电设备。
本公司产品质量保证体系通过了ISO9001认证。
在您购买本公司产品的同时，请仔细阅读本使用手册，如有任何问题，请及时与本公司的技术服务中心或分布在全国各地的事务所联系。
联系：科林自动化市场部：08科林自动化销售部：08科林自动化用电设备事业部：05科林自动化技术服务中心：07科林自动化客服部：05办事处：00办事处：0办事处：0办事处：办事处：8办事处：7办事处：办事处：1办事处：0本说明书适用于科林自动化生产的DSSD1277-B型三相三线电子式多功能电能表。
上述各事务所如有变化，请拨科林自动化总机：08查询。
2007/03/12目录1 综合介绍 (1)1.1概述 (1)1.2 依据标准 (1)1.3工作原理简述 (1)1.4技术参数 (1)1.4.1 主要技术参数 (1)1.4.2 日历时钟 (2)1.4.3 光耦脉冲输出 (2)1.4.4 其它数据 (2)2 仪表主要功能...................... . (3)2.1电能计量功能 (3)2.2最大需量测量 (4)2.3 费率和时段管理............................................... . (5)2.4瞬时量测量 (5)2.5抄表设表通讯接口和功能 (5)2.6 输出接口 (5)2.7负荷记录 (6)2.8 背光功能及LCD显示 (6)2.9 断相事件记录 (6)2.10 断流事件记录 (6)2.11 过流事件记录 (6)2.12 反向电流记录 (6)2.13 停电来电记录 (6)2.14 电网运行状态字和电表运行状态字 (6)2.15 编程事件记录 (6)2.16 显示功能 (6)3 密码管理及安全认证说明 (6)3.1密码管理 (6)3.2安全认证 (6)4 外形安装及说明...... ........................................................... (7)4.1 外形图 (7)4.2 液晶显示屏容 (8)4.3 电表的安装及接线 (9)5 仪表的存储和质量保证 (11)6 售后服务 (11)7 通讯规约说明 (11)8 附录 (11)1 综合介绍1.1 概述DSSD1277-B型三相三线电子式多功能电能表是科林自动化生产的新一代智能型高科技电能计量产品。

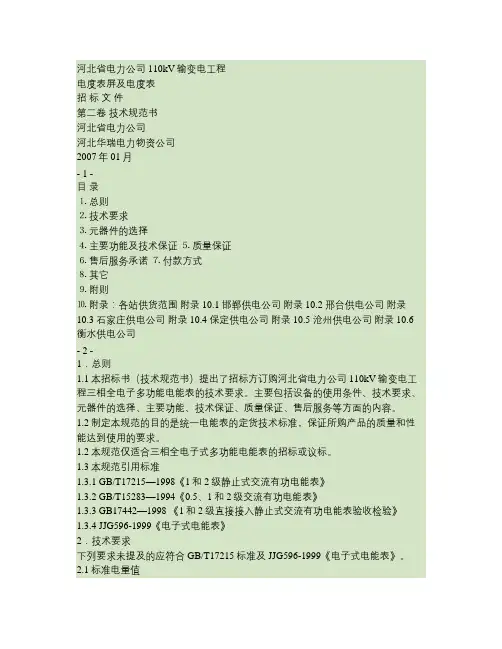

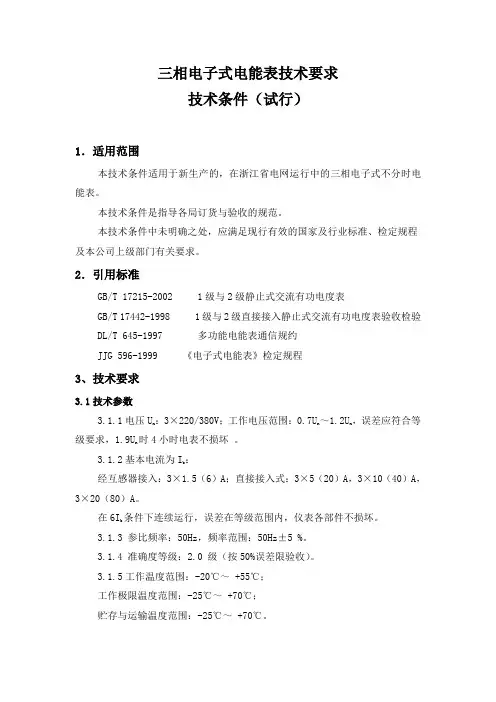

河北省电力公司110kV输变电工程电度表屏及电度表招标文件第二卷技术规范书河北省电力公司河北华瑞电力物资公司2007年01月- 1 -目录⒈总则⒉技术要求⒊元器件的选择⒋主要功能及技术保证⒌质量保证⒍售后服务承诺⒎付款方式⒏其它⒐附则⒑附录：各站供货范围附录10.1 邯郸供电公司附录10.2 邢台供电公司附录10.3 石家庄供电公司附录10.4 保定供电公司附录10.5 沧州供电公司附录10.6 衡水供电公司- 2 -1．总则1.1本招标书（技术规范书）提出了招标方订购河北省电力公司110kV输变电工程三相全电子多功能电能表的技术要求。
主要包括设备的使用条件、技术要求、元器件的选择、主要功能、技术保证、质量保证、售后服务等方面的内容。
1.2制定本规范的目的是统一电能表的定货技术标准，保证所购产品的质量和性能达到使用的要求。
1.2本规范仅适合三相全电子式多功能电能表的招标或议标。
1.3本规范引用标准1.3.1 GB/T17215—1998《1和2级静止式交流有功电能表》1.3.2 GB/T15283—1994《0.5、1和2级交流有功电能表》1.3.3 GB17442—1998 《1和2级直接接入静止式交流有功电能表验收检验》1.3.4 JJG596-1999《电子式电能表》2．技术要求下列要求未提及的应符合GB/T17215标准及JJG596-1999《电子式电能表》。
2.1标准电量值2.1.1额定电压：100V 220/380V 100/57.7V2.1.2额定电流：1(2)A、1.5(6)A、5（20）A、10（40）A、20（80）A、30（100）A2.1.3额定频率：50HZ2.2机械要求2.2.1表壳电能表应有能铅封的壳，只有破坏铅封后才能触及表内部件。
2.2.2外壳。
密封防尘并有一定的强度，由抗变形、抗腐蚀、抗老化的助燃材料制成。
2.2.3底壳- 3 -具有不燃性。
2.2.4计度显示采用大屏幕液晶显示屏显示，计度显示记录的基本单位应是kWh。
三相电子式多功能电能表通信规约该通信规约是参照《中华人民共和国电力行业标准（ＤL/Ｔ645—1997）》多功能电能表通信规约(1998—0２—10发布，1９９8—0６—01实施）而制定的。
1．１字节格式每字节含８位二进制码，传输时加上一个起始位（0）、一个偶校验位和一个停止位(1）共１１位。
其传输序列如图1。
D０是字节的最低有效位,D7是字节的最高有效位。
先传低位,后传高位。
起始位8位数据偶校验位停止位图1 字节传输序列1．2 帧格式帧是传送信息的基本单元。
帧格式如图2所示。
图2 帧格式1.2.1 帧起始符6８H:标识一帧信息的开始,其值为68H＝0110１000Ｂ。
1.2．2地址域A0∽A5:地址域由6个字节构成,每字节２位BCＤ码。
地址长度为12位十进制数，低地址位在先,高地址位在后。
当地址为999999999９99H时,为广播地址。
1．２.3 控制码C：控制码的格式如下所示。
后续帧标志从站异常标志传送方向Ｄ7=０：由主站发出的命令帧D7=1:由从站发出的应答帧D6=０:从站正确应答D６＝1：从站对异常信息的应答D5=0：无后续数据帧D５＝1:有后续数据帧D4∽D0：请求及应答功能码000０0:保留０00０1：读数据00010:读后续数据０00１１:重读数据0010０：写数据01000：广播校时01０10:写设备地址0１100:更改通信速率01111:修改密码1０00０:最大需量清零1１001:厂家保留１１010：厂家保留1.2.4 数据长度L:Ｌ为数据域的字节数。
读数据时L≤２00，写数据时L≤50，Ｌ＝0 表示无数据域。
1.２.5 数据域DATＡ:数据域包括数据标识和数据、密码等，其结构随控制码的功能而改变。
传输时发送方按字节进行加3３Ｈ处理，接收方按字节进行减３3H处理。
１.2.6 校验码CS：从帧起始符开始到校验码之前的所有各字节的模２56的和，即各字节二进制算术和，不计超过２56的溢出值。

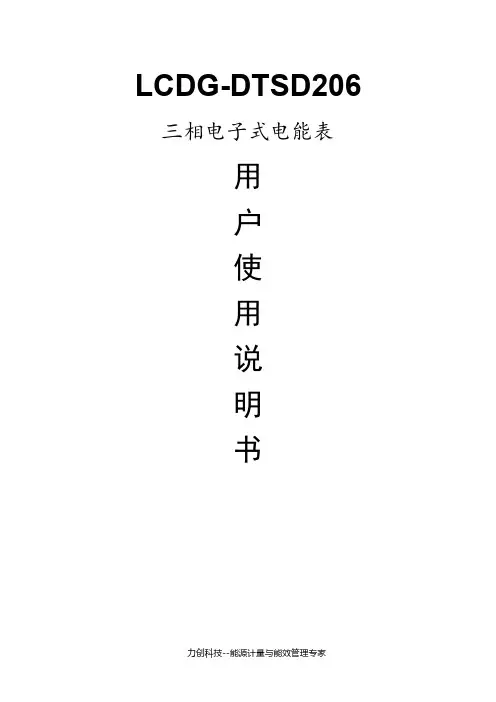

LCDG-DTSD206三相电子式电能表用户使用说明书目录一、概述二、产品的规格型号三、产品功能简介四、主要技术参数五、安装与接线5.1、电表外形尺寸图5.2、安装方式5.3、接线方式5.4、安装注意事项及方法六、主要功能详细介绍七、包装八、注意事项九、服务及保修十、简单故障分析与排除1、概述LCDG-DTSD206三相电子式电能表是山东力创科有限公司集多年的电能计量产品设计经验，所推出的新一代导轨式安装的微型电能表。
该电能表采用LCD显示，可显示三相电压、三相电流、有功功率、总有功功率、无功功率、总无功功率、总功率因数、频率及正向有功电能，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大的方便用电自动化管理。
该电能表具有体积小、安装方便等优点，且具有极高的精度和良好的EMC 性能。
2、产品的规格型号LCDG-DTSD206订货型号确定表系类名称-□□□□-□□□×□□-□说明产品代码LCDG-DTSD206表示第二代导轨式三相电子式电能表功能分类1基本功能电能表2多功能电能表协议0Modbus-RTU力创、DL/T645-2007协议1中国移动动环协议、DL/T645-2007协议背光0不带背光1带背光供电方式0测量线路供电1辅助电源AC220V供电2辅助电源DC10~30V供电3辅助电源DC48V供电电压量程110V测量的输入电压量程，单位V220V380V电流量程5A电表的电流输入端的接入电流60A20mA特殊定制标志其他量程T0~N为客户特殊定制的型号后缀，如互感器同电表一起生产配套时，属于一种特殊定制，或其他项的特殊要求。
本项由厂家来填写。
举例：如果产品名称为LCDG-DTSD206-2000-220V*5A，则代表该产品为多功能电能表，具有中国移动动环协议、DLT645-2007协议，带背光，5A量程输入，测量输入电压为220V。
注意：①基本功能电能表不具有背光功能。

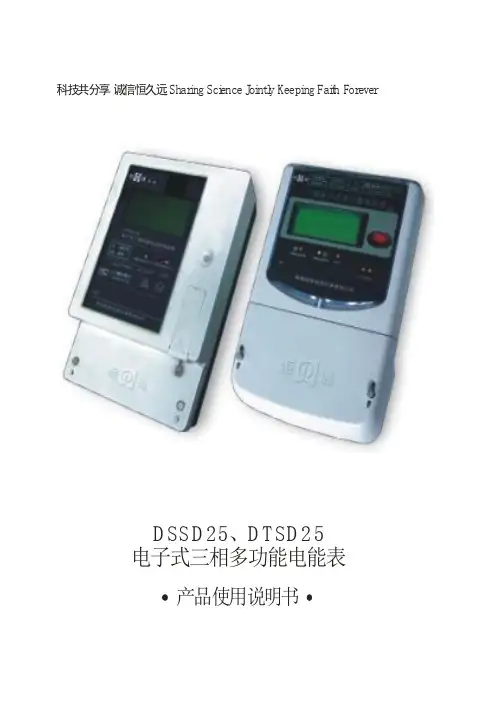

科技共分享诚信恒久远Shar i ng Sci ence J oi nt l y Keepi ng Fai t h For everD SSD25、D TSD25电子式三相多功能电能表产品使用说明书1、概述电子式三相多功能电能表是采用先进的微电子技术、计算机技术和SMT制造技术，由我公司精心设计和制造的新一代电能表，它可以直接精确地测量每一相正向反向的有功和无功电能，并依据相应费率和需量等要求进行处理。
并可显示当前各相电流电压及电网频率。
全部性能指针符合GB/T 17883-1999《0.2S级和0.5S级静止式交流有功电度表》和GB/T 17215-1998《1级和2级静止式交流有功电度表》国家标准对多功能电度表的各项技术要求，其通讯符合DL/T645-1997《多菜单通讯规约的要求》。
本系列产品具有四种费率、12个时段、4套日时区、百年日历时钟、红外遥控编程抄表、并具有RS485通讯接口以及脉冲输出等功能，是适应电能管理现代化的理想计量器具。
2、工作原理3、规格型号（见表1）表14、技术指标4．1仪表常数DTSD25 1600imp/kW·h 1600imp/kvar·hDSSD25 1600imp/kW·h 1600imp/kvar·h4．2基本误差（见表2）平衡负载时基本误差极限表24．3起动在额定电压、参比频率及COSφ=1.0(或SINφ=1.0的条件下，负载电流为0.003Ib(0.5级)、0.004Ib(1.0级)、0.005Ib(2.0级))电能表应能连续计量电能。
4．4潜动电压回路加额定电压115%，电流回路断开无电流应没有电能脉冲输出。
4．5费率工作参数时钟准确度：日误差≤0.5s（23℃）电池容量：≥1000mAh停电后数据保存时间：≥10年（用新电池时）停电换电池数据保存时间：≥1h4．6电气参数正常工作电压：0.8～1.2额定电压绝缘电压：≥2000VAC电压回路功耗：≤2W和10VA停电后电池功耗：≤10μA停电抄表电源电压：6.0VDC4．7气候条件正常工作温度：-20℃～+55℃极限工作温度：-25℃～+70℃存储和运输温度：-25℃～+70℃年平均湿度≤75%一年中的30天（以自然方式扩散）湿度可达95%，其余时间有时可达85%。
