DT(S)SD1088 E3型多功能电能表说明书

三相电子式多回路电能表使用说明书产品特点：实时数据显示项部分显示字符功能注：1、当功率或功率因数为负时，数据显示左边第一个有负号指示。

2、若发生断相、过压、欠压事件，则在相应显示页面的相应显示项后会显示发生该事件的相序符号。

4、显示项功能四、 显示操作1、显示屏1-1、仪表采用黑白点阵LCD 显示屏，白底黑字，白色背光。

2-2、当长时间未操作仪表时，仪表背光会自动熄灭（背光延时时间可通过菜单设置）。

2、按键翻页操作通过按键”、 ”可以在有功电能、无功电能、电压、电流、有功功率、无功功率、功率因素、时间/日期/通讯 DTSD9180M-4Q系列三相电子式多回路电能表是一款 专门针对通信基站能耗监控方案，而开发设计的智能化 数据采集仪表。

采用高性能计量芯片，精度高、测量参 数多、集多种功能于一体，实现一表多用。

采用大屏LCD中文显示，白色背光，一屏可显示多行参 数。

具有欠压、过压、断相等事件告警提示，仪表本 体具有DO输出功能。

脉冲指示及输出功能，R S 485通 讯接口，协议符合YD/T 1363《通讯局（站）电源、 空调及环境集中监控管理系统》的相关要求。

适合用于通讯基站（房）市电、油机、支路I（空调）、支路II（DC直流屏用电）三相用电监测 ，或者数 据中心等需要多回路三相用电监测的场合。

KKDTSD9180M-4Q01-A/0-20160912仪表自动循环显示及按键切换显示顺序：电压单位符号 电流单位符号kvar PF E/O/NkW 显示字符含义说明显示字符含义说明VA kWh 有功电能单位符号有功功率单位符号无功功率单位符号功率因素符号偶/奇/无校验位Kvarh无功电能单位符号！1、如果不按说明书操作会发生意外，而且会导致产品毁坏。

2、本说明书中所提供信息可不经事先通知进行修改。

3、本公司对所述信息保留解释权。

警告声明：3、按键编程操作通过长按 “SET” 键3S可以进入设置界面，修改编程密码“9180”进入设置主菜单。

目录1. 概述2．主要功能3. 工作原理4. 规格型号5. 技术指标6. 电表的安装和接线7. 面板及符号说明8. 运输和存储9. 保证期限1. 概述电子式三相多功能电能表是采用先进的微电子技术、计算机技术和SMT制造技术，由我公司精心设计和制造的新一代电能表，它可以直接精确地测量正向、反向的有功电能以及正向和反向的无功电能，能依据相应费率和需量等要求进行处理。

并可显示当前各相电流电压及电网频率。

全部性能指标符合GB/T 17883《0.2S级和0.5S级静止式交流有功电能表》和GB/T 17215《1级和2级静止式交流有功电能表》国家标准对多功能电能表的各项技术要求，其通讯符合DL/T 645《多功能表通讯规约》的要求。

本系列产品具有四种费率、12个时段、多个时区及日时段表、百年日历时钟、红外遥控编程抄表、并具有RS485通讯接口、手动停电唤醒等功能，其性能稳定，精确度高，操作方便，是适应电能管理现代化的理想计量器具。

2. 主要功能2.1 分时计量正向有功和反向有功电能；2.2 可计量有功总电能及A、B、C分相有功电能；2.3 分时计量正向无功和反向无功电能，正向无功和反向无功计量方式可设置；2.4 分时计量正向有功、正向无功最大需量及其最大需量发生时间；2.5 可编程多个时区、费率、日时段、公共假日及多套日时段表；2.6 可实时测量各相电流、电压、功率、功率因数等参数；2.7 具有失压、失流、编程、需量清零、电池工作时间和电表运行时间等事件记录；2.8 具有历史12个月正向有功用电量记录功能；2.9 具有有功和无功测试端口，光电隔离；2.10 可通过掌上电脑非接触式（红外通讯）设表（预编程）、抄表；2.11 具有RS485远程通讯接口，通过RS485接口与PC机或掌上电脑进行通讯；2.12 可以在停电的状态下不附加任何外置直流电源进行抄表，通过红外遥控器现场查看数据；2.13 具有事件报警及故障报警功能；2.14 通过LCD显示电能表的运行状态、各种参数设置情况和各种计量数据；2.15 可实现参数自动轮显，轮显的参数（最多32项）和轮显时间、顺序可任意设置；2.16 具有编程和编程禁止功能；2.17 具有电量清零及需量复位功能；2.18 具有电量冻结、整点负荷等功能；2.19 电池更换简单容易。

DTSD/DSSD1088 E3型三相电子式多功能电能表产品说明书深圳华立南方电子技术有限公司目录一、概述 (1)二、规格型号 (1)三、主要技术指标 (2)四、主要功能 (3)五、仪表的外形和安装 (7)六、液晶显示说明 (10)七、编程以及抄表说明 (13)八、仪表的贮存和质量保证 (13)1.概述DTSD/DSSD1088 E3型三相电子式多功能电能表（以下简称“仪表”）是我公司为了适应我国电网改造，适应电网自动化的需要而自主开发的具有通讯功能的全电子式多功能仪表。

该表采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。

该表性能指标符合DL/T614 --1997《多功能电能表》和DL/T645 --1997《多功能电能表通讯规约》电力行业标准对多功能电能表的各项技术要求。

该表能计量各个方向的有功无功电量及需量，并具有485通讯、手动及红外停电唤醒、负荷记录等功能，它性能稳定、准确度高、操作方便。

2.规格型号型号规格精度等级电压规格电流规格有功精度等级无功精度等级DTSD1088 3×57.7/100V3×0.5(2)A3×1(2)A3×1.5(6)A3×3(6)A3×5(6)A有功1级有功0.5S级无功2级3×220/380V3×0.5(2)A3×1(2)A3×1.5(6)A3×3(6)A3×5(6)A3×5(20)A3×10(40)A3×15(60)A3×20(80)A3×30(100)A有功1级有功0.5S级无功2级注：可根据用户需要制造适应其个性化需求的特殊规格的表。

3. 主要技术指标3.1 工作电压正常工作电压： 0.9Un ～1.1Un极限工作电压： 0.75Un ～1.15Un3.2 气候条件正常工作温度范围： -20℃～+45℃极限工作温度范围： -30℃～+60℃存贮和运输温度范围： -40℃～+70℃存储和工作湿度： ≤85%RH3.3 费率工作参数日计时误差： ≤0.5s/d(21℃～25℃)电池容量： ≥1000mAh停电后数据保存时间： ≥10年(用新电池)3.4 电池电压数据备份电池电压： 3.6V DC停电抄表电池电压： 6.0V DC (可选)3.5 功耗电压线路功耗： ≤2W 和5VA电流线路功耗： ≤2.5VA型号规格 精度等级 电压规格电流规格 有功精度等级 无功精度等级DSSD10883×100V 3×0.5(2)A 3×1(2)A 3×1.5(6)A 3×3(6)A 3×5(6)A 有功1级 有功0.5S 级 无功2级3.6 技术参数费率数： 4时段数： 10计度范围： 0～999999.99kWh, 0～999999.99kVarh显示：液晶通讯波特率： RS485①接口 1200bps～9600bpsRS485②接口抄表 1200 bps （可选）红外接口 1200bps通讯规约：《DL/T645-1997多功能电能表通信规约》3.7 额定频率： 50Hz3．8 起动电流：有功 0.001In (0.5S级) 0.002In(1级)无功 0.003In (2级)3.9 潜动：具有防潜动逻辑设计3.10 重量：约1.8kg3.11 外形：250mm⨯150mm⨯72mm4. 主要功能4.1 电能计量功能：有功正、反向以及无功正、反向各费率及总电能计量；无功四象限电能计量。

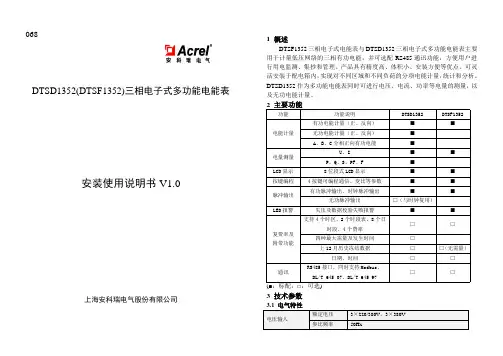

068DTSD1352(DTSF1352)三相电子式多功能电能表安装使用说明书V1.0上海安科瑞电气股份有限公司1概述DTSF1352三相电子式电能表与DTSD1352三相电子式多功能电能表主要用于计量低压网络的三相有功电能，并可选配RS485通讯功能，方便用户进行用电监测、集抄和管理。

产品具有精度高、体积小、安装方便等优点。

可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。

DTSD1352作为多功能电能表同时可进行电压、电流、功率等电量的测量，以及无功电能计量。

2主要功能功能功能说明DTSD1352DTSF1352电能计量有功电能计量（正、反向）■■无功电能计量（正、反向）■A、B、C分相正向有功电能■电量测量U、I■■P、Q、S、PF、F■LCD显示8位段式LCD显示■■按键编程4按键可编程通信、变比等参数■■脉冲输出有功脉冲输出、时钟脉冲输出■■无功脉冲输出□（与时钟复用）LED报警失压及数据校验失败报警■■复费率及附带功能支持4个时区、2个时段表、8个日时段、4个费率□□四种最大需量及发生时间□上12月历史冻结数据□□（无需量）日期、时间□□通讯RS485接口，同时支持Modbus、DL/T645-07、DL/T645-97□□(■：标配；□：可选)3技术参数5接线与安装三相四线经互感器接入三相四线直接接入ABC三相三线经互感器接入三相三线直接接入通讯及脉冲输出端子注：11、12为时钟与无功脉冲复用端子，默认为时钟脉冲输出。

6操作与显示6.2显示界面上电后显示正向有功电能。

可通过三类查看键实现翻屏显示。

各类显示界面顺序说明如下：A相电压、B相电压、C相电压、A相电流、B相电流、C相电流、频率、日期、时间、通信地址、软件版本号、全显检测；A相有功功率、B相有功功率、C相有功功率、总有功功率、A相无功功率、B相无功功率、C相无功功率、总无功功率、A相视在功率、B相视在功率、C相视在功率、总视在功率、A相功率因数、B相功率因数、C相功率因数、总功率因数、正向有功最大需量、反向有功最大需量、正向无功最大需量、反向无功最大需量；：正向有功总电能、反向有功总电能、正向无功总电能、反向无功总电能、正向有功尖电能、正向有功峰电能、正向有功平电能、正向有功谷电能、反向有功尖电能、反向有功峰电能、反向有功平电能、反向有功谷电能、正向无功尖电能、正向无功峰电能、正向无功平电能、正向无功谷电能、反向无功尖电能、反向无功峰电能、反向无功平电能、反向无功谷电能、A相正向有功电能、B相正向有功电能、C相正向有功电能。

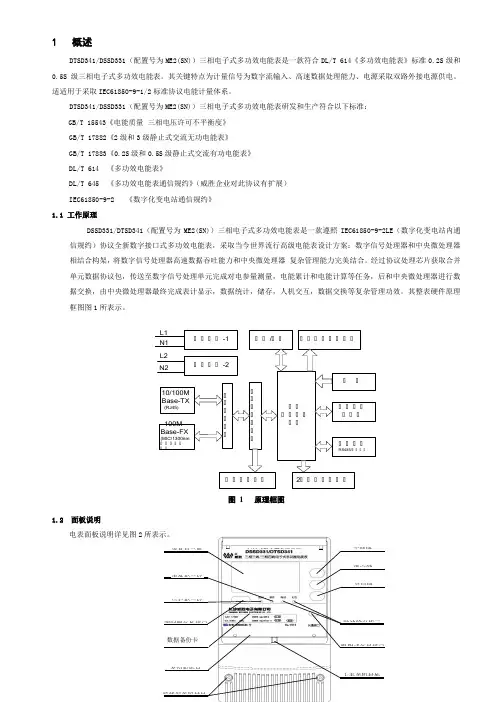

1 概述DTSD341/DSSD331（配置号为ME2(SN)）三相电子式多功效电能表是一款符合DL/T 614《多功效电能表》标准0.2S 级和0.5S 级三相电子式多功效电能表。

其关键特点为计量信号为数字流输入、高速数据处理能力、电源采取双路外接电源供电。

适适用于采取IEC61850-9-1/2标准协议电能计量体系。

DTSD341/DSSD331（配置号为ME2(SN)）三相电子式多功效电能表研发和生产符合以下标准： GB/T 15543《电能质量 三相电压许可不平衡度》 GB/T 17882《2级和3级静止式交流无功电能表》 GB/T 17883《0.2S 级和0.5S 级静止式交流有功电能表》 DL/T 614 《多功效电能表》DL/T 645 《多功效电能表通信规约》（威胜企业对此协议有扩展） IEC61850-9-2 《数字化变电站通信规约》 1.1 工作原理DSSD331/DTSD341（配置号为ME2(SN)）三相电子式多功效电能表是一款遵照IEC61850-9-2LE （数字化变电站内通信规约）协议全新数字接口式多功效电能表，采取当今世界流行高级电能表设计方案：数字信号处理器和中央微处理器相结合构架，将数字信号处理器高速数据吞吐能力和中央微处理器 复杂管理能力完美结合。

经过协议处理芯片获取合并单元数据协议包，传送至数字信号处理单元完成对电参量测量，电能累计和电能计算等任务，后和中央微处理器进行数据交换，由中央微处理器最终完成表计显示，数据统计，储存，人机交互，数据交换等复杂管理功效。

其整表硬件原理框图图1所表示。

工工工工-1 工工工工-2工工工工工工10/100MBase-TX(RJ45)100M Base-FX(MIC/1300nm 工工工工工工工工工工工工工工工工工工工工 工工工工/工工工工工工工工工工工 工工工工工工工工工工工工RS485/工工工工工工工工工工2工工工工工工工L1N1L2N2图 1 原理框图1.2 面板说明电表面板说明详见图2所表示。

DSSD188S/DTSD188S说明书一、产品简介概述DSSD188S/DTSD188S型三相电子式多功能电能表是采纳大规模集成电路，应用数字采样处置技术及SMT工艺，依照工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。

DSSD188S/DTSD188S型三相电子式多功能电能表性能指标符合GB/T 17215-2002《1级和2级静止式交流有功电度表》、GB/T 17883-1999《级和级静止式交流有功电度表》和DL/T 614-1997《多功能电能表》国家标准对多功能电能表的各项技术要求，其通信符合DL/T 645-1997《多功能电能表通信规约》的要求。

DSSD188S/DTSD188S型三相电子式多功能电能表可精准计量各个方向的有功无功电量、需量、瞬时量，电能表还记录失压、失流、电流不平稳、电压合格率、编程记录、开盖记录等大量数据。

DSSD188S/DTSD188S型三相电子式多功能电能表具有独立的双485通信口和红外通信口、有手动及红外停电唤醒、负荷曲线记录、三相全失压电流检测等功能。

该表采纳了数据校验技术，大大提高了数据的靠得住性和平安性。

电能表的电源采纳线性电源加高效率稳压模块，使表的电源超级靠得住稳固，工作范围在～。

该表性能稳固、准确度高、功能壮大、操作方便，是供电部门电能计量的理想器具。

业务咨询：5工作原理DSSD188S/DTSD188S型三相电子式多功能电能表是由测量单元和数据处置单元等组成，工作原理如图1所示：图1 三相电子式多功能电能表工作原理图电能表工作时，电压、电流经采样电路别离采样后，送至放大电路缓冲放大，再由A/D 转换器变成数字信号，送到CPU 里进行运算处置。

由于采纳了16位A/D 转换器，使得电压电流采样分辨率大为提高，同时采纳了具有DSP 速度的高速单片CPU ，使得数据传输的链条减短，从而减少了数据错误的可能，有足够的时刻来精准测量电能数据，极大提高了电量及瞬时量的实时性，从而使电能表的计量准确度有了保障，增强了产品的竞争力。

DT(S)SDE型多功能电能表说明书部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，可下载自行修改DTSD/DSSD1088 E3型三相电子式多功能电能表产品说明书深圳华立南方电子技术有限公司目录一、概述 (1)二、规格型号 (1)三、主要技术指标 (2)四、主要功能 (3)五、仪表的外形和安装 (7)六、液晶显示说明 (10)七、编程以及抄表说明 (13)八、仪表的贮存和质量保证 (13)1.概述DTSD/DSSD1088 E3 型三相电子式多功能电能表<以下简称“仪表”）是我公司为了适应我国电网改造，适应电网自动化的需要而自主开发的具有通讯功能的全电子式多功能仪表。

该表采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。

b5E2RGbCAP该表性能指标符合DL/T614 --1997《多功能电能表》和DL/T645 --1997《多功能电能表通讯规约》电力行业标准对多功能电能表的各项技术要求。

p1EanqFDPw该表能计量各个方向的有功无功电量及需量，并具有485通讯、手动及红外停电唤醒、负荷记录等功能，它性能稳定、准确度高、操作方便。

DXDiTa9E3d2.规格型号注：可根据用户需要制造适应其个性化需求的特殊规格的表。

3.主要技术指标3.1 工作电压正常工作电压： 0.9Un～1.1Un极限工作电压： 0.75Un～1.15Un3.2 气候条件正常工作温度范围： -20℃～+45℃极限工作温度范围： -30℃～+60℃存贮和运输温度范围： -40℃～+70℃存储和工作湿度：≤85%RH3.3 费率工作参数日计时误差：≤0.5s/d(21℃～25℃>电池容量：≥1000mAh停电后数据保存时间：≥10年(用新电池>3.4 电池电压数据备份电池电压： 3.6VDC停电抄表电池电压： 6.0VDC (可选>3.5 功耗电压线路功耗：≤2W和5VA电流线路功耗：≤2.5VA3.6 技术参数2费率数： 4时段数： 10计度范围： 0～999999.99kWh, 0～999999.99kVarh 显示：液晶通讯波特率：RS485①接口 1200bps～9600bpsRS485②接口抄表 1200 bps <可选）红外接口 1200bps通讯规约：《DL/T645-1997多功能电能表通信规约》3.7 额定频率： 50Hz3．8 起动电流：有功 0.001In(0.5S级> 0.002In(1级>无功 0.003In (2级>3.9潜动：具有防潜动逻辑设计3.10 重量：约1.8kg3.11 外形： 250mm⨯150mm⨯72mm4.主要功能4.1电能计量功能：有功正、反向以及无功正、反向各费率及总电能计量；无功四象限电能计量。

DT/SSD666型三相电子式多功能电能表使用说明书ZTY0.464.501浙江正泰仪器仪表有限责任公司二0一0年三月目录目录 .................................................................... 错误！未定义书签。

1、概述................................................................... 错误！未定义书签。

1.1 主要产品特点........................................................... 错误！未定义书签。

1.2 型号名称............................................................... 错误！未定义书签。

1.3 产品型号的组成及代表意义............................................... 错误！未定义书签。

1.4 使用环境条件........................................................... 错误！未定义书签。

2、产品的结构特征与工作原理 ............................................... 错误！未定义书签。

2.1 结构................................................................... 错误！未定义书签。

2.2 工作原理............................................................... 错误！未定义书签。

3、主要技术性能和参数 ..................................................... 错误！未定义书签。

多功能电力仪表使用手册使用手册USER MANUAL目录一、多功能电力仪表使用手册 (2)1、概述 (2)2、技术参数 (2)3、编程和使用 (3)测量显示 (3)编程操作 (5)4、通迅 (10)通迅报文举例 (11)MODBUS地址信息表 (11)5、功能输出 (13)二、多功能三相电压、三相电流、有功电度、无功电度表使用手册 (14)1、概述 (14)2、使用 (14)三、多功能有功电度、无功电度使用手册 (16)4、概述 (16)5、使用 (16)四、多功能三相电流、有功电度表使用手册 (18)1、概述 (18)2、使用 (18)五、接线图 (19)120*120接线图 (20)96*96接线图 (21)80*80接线图 (22)72*72接线图 (23)六、常见问题及解决方法： (24)多功能电力仪表--使用手册一、概述多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。

测量精度为0.5级、实现LED 现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

外形代号外形尺寸（mm）测量显示辅助功能42方形120*120*112 相电压、线电压、电流、总有功功率、总无功功率、总功率因素、总视在功率、频率、有功电能、无功电能3排LED分页显示电能脉冲输出数字通讯96方形96*96*1126方形80*80*76数字通讯72方形72*72*105性能参数输入测量显示网络三相三线、三相四线电压额定值AC100V、400V（订货时说明）过负荷持续：1.2倍瞬时：10倍/10s功耗<1VA（每相）阻抗>500kΩ精度RMS测量，精度等级0.5电流额定值AC1A、5A（订货时请说明）过负荷持续：1.2倍瞬时：10倍/10s功耗<0.4VA(每相)阻抗<2mΩ精度RMS测量，精度等级0.5频率40~60Hz，精度0.1Hz功率有功、无功、视在功率，精度0.5级电能四象限计量，有功精度0.5级，无功精度1级显示可编程、切换、循环（LED）显示电源频率AC/DC 85~270V 功率≤5VA输出电能RS-485、MODBUS-RTU协议显示2路电能脉冲输出，光耦继电器（6方形、72方形除外）环境工作范围-10~55℃功耗-20~75℃安全耐压输入/电源>2kV，输入/输出>2kV，电源/输出>1kV 绝缘输入、输出、电源对机壳>5MΩ1）辅助电源：多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85~270V电源接口的标准产品，保证所提供的电源适用于该系列的产品，以防止损坏产品。

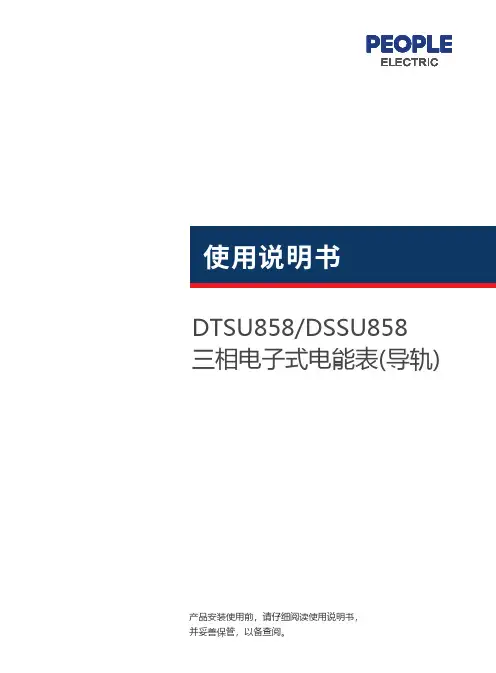

D T S U858/DSS U858三相电子式电能表(导轨)产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

1、概述DTSU/DSSU858型系列三相导轨式多功能电能表采用先进的超低功耗固态集成电路技术和SMT 先进工艺，用于计量频率为50Hz/60Hz的三相交流有功无功电能，实时测量电网中A、B、C三相电压、电流、有功功率、无功功率、视在功率、功率因数及频率。

该表性能指标符合GB/T17215.321-2021《电测量设备(交流)特殊要求第21部分：静止式有功电能表(A级、B级、C 级、D级、E级)》、GB/T17215.323-2008《交流电测量设备特殊要求第23部分：2级和3级静止式无功电能表》和DL/T614–2007《多功能电能表》标准。

其通信符合DL/T645–2007《多功能电能表通信协议》的要求，并兼容DL/T645–1997《多功能表通信规约》的要求，支持MODBUS-RTU 规约要求。

可根据功能需求定制符合多功能电能表的各项技术要求。

2、功能及特点2.1计量功能2.1.1分时计量组合、正、反向有功电能，并存储当前、上1结算日~上12结算日总、各费率电能。

2.1.2分时计量组合无功1、组合无功2电能，并存储当前、上1结算日~上12结算日总、各费率电能。

2.1.3计量总有功最大需量及发生时间，并存储当前、上1结算日~上12结算日总最大需量及其发生时间。

2.1.4计量总无功最大需量及发生时间，并存储当前、上1结算日~上12结算日总最大需量及其发生时间。

2.1.5最大需量周期5、10、15、30、60分钟可选。

2.2多费率功能2.2.1可编程4种费率，14个时段，8个日时段表，14个年时区，254个公共假日，时段可跨越零点。

2.2.2电表具有2套时区表和2套日时段表功能。

2.2.3电能表采用硬件时钟电路，并具有自动温度补偿功能，以保证在正常工作环境下，时钟误差控制在0.5s/d之内，内置时钟具有日历、计时、闰年自动切换功能。

使用说明书目录一、产品简介1.1 工作原理 (1)1.2 技术指标 (2)1.3产品规格 (3)二、外形说明及安装2.1 外形图 (3)2.2 液晶显示内容 (4)2.3 电表的安装及接线 (5)三、基本功能3.1 计量功能 (7)3.2 时间（费率）及历史数据管理 (10)3.3 事件记录 (12)3.4 电表可设置内容 (12)3.5 通讯 (13)3.6 停电唤醒功能 (13)3.7 多功能检测输出功能 (13)3.8 背光功能 (13)3.9 报警及错误管理 (13)3.10 故障报警显示 (14)四运输与贮存4.1 运输 (16)4.2 贮存 (16)五保修与服务附录：附录A：显示通信标识列表 (16)一、产品简介DSSD/DTSD 电能表是我公司自主开发生产的电子式多功能电能表，本产品采用国际先进的超低功耗大规模集成电路技术及SMT 先进制造工艺，具有计量精度高、性能稳定、高质量、极好的EMC 性能等特性。

具有计量正、反有功电能、四象限无功电能，记录四种费率的分时电能和电表运行过程中的各种事件记录（电压、电流、功率因数、负荷、需量、以及编程等事件）的功能。

具有红外通讯和双路RS485通讯功能。

备有停电抄表电池，能够实现停电红外抄表功能。

该表性能指标符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》、GB/T17883-1999《0.2级和0.5S 级静止式交流有功电能表》国家标准和DL/T614-1997《多功能电能表》标准对多功能电能表的各项技术要求，其通信符合DL/T645-1997《多功能表通信规约》的要求。

1.1工作原理该三相多功能电能表是由测量单元和数据处理单元等组成，除计量有功（无功）电能量外，还具有分时、测量需量等两种以上功能，并能显示、储存和输出数据的电能表。

工作原理框图如图1所示：由计量单元和数据处理单元（CPU ）、LCD 、红外通讯口、双RS485通讯、RS232通讯口等组成，电能表工作时，模拟信号（电压、电流）经计量芯片处理后变成数字信号，CPU 进行运算处理后存储数据。

目录1 功能和特点 (2)1.1 电能计量功能 (2)1.2 最大需量指示 (3)1.3 电压、电流、功率因数指示 (3)1.4 分时控制 (3)1.5 复位方式及自动抄表日 (4)1.6 负荷曲线 (5)1.7 电量冻结 (5)1.8 事件记录 (5)1.9 统计数据 (6)1.10 数据显示 (6)1.11 输入输出接口 (7)1.12停电抄表 (7)2 使用说明 (8)2.1 液晶显示符号说明 (8)2.2 电能表运行显示状态 (9)2.3 编程 (10)2.4 密码及密码权限 (11)2.5 需量清零 (11)2.6 抄表 (11)3 规格及技术参数 (12)3.1 规格 (12)3.2 技术参数 (12)3.3 最大需量指示误差 (13)3.4 时钟 (13)3.5 起动 (13)3.6 潜动 (13)3.7 环境温度 (13)3.8 时钟备用电池 (13)3.9 外形及重量 (13)4 运输及存贮条件 (14)5 保证期限 (14)6 订货须知 (14)附录一（报警和错误代码说明） (15)附录二（接线图） (16)附录三（显示代码表） (19)一、功能和特点本产品支持 DL/T 614-1997 《多功能电能表》标准的多功能电能表。

本产品的主要特点是无任何物理调整元件，信号数字运算，数字滤波，数字误差修正，数字调校，对温度影响不敏感，极好的稳定性。

12倍的过载倍数，极低负荷时的电量也可记录。

电压、电流、功率因数、功率等精确测量，可以代替一系列指示仪表和变送器的作用。

基本功能为有功双向、无功四象限四费率数据处理单元, 同时实现四费率最大需量指示及其他相关的功能。

增加RS485 接口后可通过负控终端或其它数据终端装置将表内数据读出，组成电量计费系统；通讯协议符合 DL/T 645 - 1997《多功能电能表通讯规约》标准。

红外通讯协议符合DL/T 645-1997规约，PR310手持终端支持该协议，另外振中TP650和TP800程序也能对电表进行编程和抄表，具体操作详见振中机编程抄表软件说明。

三相电子式多功能电能表用户手册目录一、产品简介 (1)二、产品外形及安装 (1)2.1外形图 (1)2.2端子接线图 (2)2.3液晶显示说明 (3)三、产品技术指标 (5)3.1工作原理 (5)3.2技术指标 (5)四、产品基本功能 (7)4.1电能计量功能 (7)4.2最大需量记录功能 (7)4.3多费率功能 (8)4.4失压记录功能 (8)4.5失流记录功能 (9)4.6电压合格率记录功能 (10)4.7电表数据显示功能 (11)4.8停电来电记录功能 (12)4.9编程、需量清零、广播校时记录功能 (13)4.10报警功能 (13)4.11编程功能 (14)4.12其它功能 (16)五、产品扩展功能 (16)5.1每月正向有功记录功能 (16)5.2时区结束正向有功电量冻结功能 (16)5.3负荷代表日正点有功电量记录功能 (16)5.4负荷曲线记录功能 (16)5.5独立的双RS485通讯接口和红外通讯口 (17)5.6停电唤醒功能 (17)5.7三相无电压时电流检测功能 (17)5.8 液晶背光功能 (17)5.9表内温度监测及温度补偿功能 (17)5.10 多功能（需量周期更替，时段切换）检测输出口功能 (17)六、运输和存储 (18)七、保证期限 (18)八、手持终端使用说明 (19)九、多功能电能表演示版上位机软件使用说明 (35)附录A 内部参数及状态(控制)字说明 (41)附录B 遥控器的使用 (45)附录C 负荷曲线数据冻结说明 (46)附录D 多功能表显示编码及内容列表 (47)一、产品简介三相电子式多功能电能表(以下简称“仪表”)是公司为了适应我国电网改造，适应电网自动化需要而自主开发的具有通信功能的全电子式多功能仪表。

该表采用大规模集成电路，根据工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。

该表性能指标符合GB/T 17215—1998《1级和2级静止式交流有功电度表》、GB/T 17883—1999《0.2S级和0.5S级静止式交流有功电度表》国家标准和DL/T614—1997《多功能电能表》、DL/T645-1997《多功能电能表通讯规约》电力行业标准对多功能电能表的各项技术要求。

SD96-E3说明书1、概述SD96-E3多功能电力仪表用于测量三相电流、三相电压、功率因数、频率；显示采用数码管或液，可以同时显示4种电力参数，不需要切换；适用于高压进线柜、高压电容器柜、低压进线柜、低压电容器柜等；精度高、稳定性好、测量范围广、变比可任意设定，具有通讯功能，支持全数字校表，无可调电位器，具有很高的性价比。

2、技术参数（SD96-E3）性能参数输入测量显示网络三相三线、三相四线电压额定值AC100V、220V、380V（订货时需说明）过负荷测量：1.2倍瞬时：2倍/10s功耗<1V A (每相)阻抗>100kΩ电流额定值AC 1A、5A（订货时需说明）过负荷持续：1.2倍瞬时：10倍/10s功耗< 0.4V A (每相)电流电压三相电流、电压频率45~ 65Hz功率因数-1—0—1显示4排LED同时显示输出数字接口RS－485电源工作范围80~265AC或DC（无极性）45~65Hz 功耗≤5VA环境工作环境－25 ℃~ 55℃储存环境－35 ℃~ 75℃安全耐压输入和电源>AC 2kV 输入和输出>AC 2kV 绝缘输入、输出、电源对机壳>5MΩ外形尺寸120×120，96×96，80×80，72×72 重量0.55kg精度等级0.2级，0.5级3、附件：数字通讯SD96-E3提供串行异步半双工RS485 通讯接口，各种数据讯息均可在通讯线路上传送。

在一条线路上可以同时连接多达247个网络电力仪表，每个网络电力仪表均可设定其通讯地址（Address No.），不同系列仪表的通讯接线端子号码不同，通讯连接应使用带有铜网的屏蔽双绞线，线径不小于0.5mm2。

布线时应使通讯线远离强电电缆或其他强电场环境，推荐采用T 型网络的连接方式1，不建议采用星形或其他的连接方式。

主机查询：查询消息帧包括设备地址、功能代码、数据信息码、校准码。

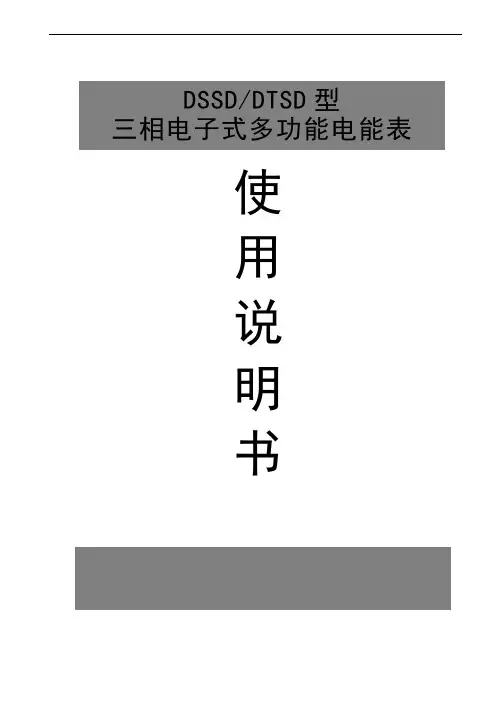

DTSD和DSSD型三相多功能电能表说明书————————————————————————————————作者：————————————————————————————————日期：DSSD/DTSD型三相电子式多功能电能表产品说明书海信电子科技有限公司目录1 产品简介01.1概述0 1.2工作原理0 1.3功能总览表1 1.4技术指标22 基本功能：42.1电能计量4 2.2最大需量测量5 2.3费率和时段6 2.4实时量测量7 2.5事件记录8 2.5冻结功能18 2.7负荷记录19 2.8显示20 2.9安全保护21 2.10信号输出21 2.11通讯功能21 2.12停电抄表223 液晶显示说明223.1显示界面22 3.2显示界面224. 安装与接线235 运输与存储246 售后服务24附录 A 状态字、特征字、模式字、错误信息字25附录 B 异常显示代码281 产品简介1.1 概述DTSD/DSSD型三相四线、三相三线多功能电能表是有限公司研制生产的新一代智能型高科技电能计量产品。

它采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和我国电力行业标准DL/T614-2007、DL/T645-2007和国家电网系列标准等设计制造。

它集各种计量、监控、报警、显示、通讯功能于一身，能计量正反向有功和无功总电量及分时电量、四象限无功总电量及分时电量、正反向视在总电量及分时电量、正反向基波电量、正反向谐波电量、铜损、铁损有功电能补偿量；能计量正反向有功和无功总最大需量及分时最大需量、四象限无功总最大需量及分时最大需量、正反向视在电能最大需量及分时最大需量；以及最大需量发生的日期和时间；能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总是在功率、功率因数、频率和表内温度等；能检测并记录各相断相、失压、失流及三相全失压等事件；能检测备用电池电压和监测负荷情况；能检测开表盖和开编程盖等事件；能实现远程和红外抄表、编程、监测和校准；而且具备多种扩展功能。

多功能电力监测仪表使用手册U S E R M A N U A L目 录安全须知 (1)一、产品说明 (2)1.1概述 (2)1.2选型 (2)1.3测量 (3)1.4需量 (4)1.5电能计量 (4)1.6电能脉冲 (5)1.7开关量输入 (6)1.8继电器输出 (6)1.9模拟量输出 (7)1.10通信 (7)1.11电能质量 (7)二、安装与接线 (8)2.1安装尺寸 (8)2.2外形尺寸 (9)2.3安装 (9)2.4接线 (9)三、操作......................................... (11)3.1仪表面板.......................................... .113.2显示 (12)3.3显示界面总览 (14)四、设置 (15)4.1查看系统参数 (15)4.2进入和退出编程状态 (15)4.3设置菜单总览 (15)4.4设置菜单说明 (19)4.5通信设置 (21)4.6输入信号设置 (22)4.7报警项目表........................................ .234.8变送和需量项目表 (24)五、常见问题及解决办法 (24)5.1通信 (24)5.2测量不准确 (25)5.3电能不准确 (25)5.4仪表不亮 (26)5.5其它异常情况 (26)六、技术规格 (26)七、通信说明附录 (27)一、安全须知该装置必须由专业人员进行安装，由于不按照本手册操作而导致的故障，制造商将不承担责任。

请您在使用装置前仔细阅读本手册，并在使用时务必注意以下几点：◆该装置必须由专业人员进行安装与检修◆在对该装置进行任何内部或外部操作前，必须切断电源和输入信号◆始终使用合适的电压检测装置来确定仪表各部位无电压◆提供给该装置的电参数须在额定范围内下述情况会导致装置损坏或装置工作的异常◆辅助电源电压超范围◆配电系统频率超范围◆电流或电压输入极性不正确◆未按要求接线二、产品说明1.概述本系列多功能电力仪表可监测多种电气参数，如电压、电流、频率、功率、功率因数、电能等，并具有开关状态监测、越限报警、模拟量输出、电能脉冲和通信等功能。

DSSD/DTSD型三相电子式多功能电能表产品说明书海信电子科技有限公司目录1 产品简介31.1概述3 1.2工作原理3 1.3功能总览表4 1.4技术指标52 基本功能：72.1电能计量7 2.2最大需量测量8 2.3费率和时段9 2.4实时量测量10 2.5事件记录10 2.5冻结功能20 2.7负荷记录22 2.8显示23 2.9安全保护23 2.10信号输出23 2.11通讯功能24 2.12停电抄表243 液晶显示说明243.1显示界面25 3.2显示界面254. 安装与接线235 运输与存储246 售后服务24附录 A 状态字、特征字、模式字、错误信息字25附录 B 异常显示代码281 产品简介1.1 概述DTSD/DSSD型三相四线、三相三线多功能电能表是有限公司研制生产的新一代智能型高科技电能计量产品。

它采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和我国电力行业标准DL/T614-2007、DL/T645-2007和国家电网系列标准等设计制造。

它集各种计量、监控、报警、显示、通讯功能于一身，能计量正反向有功和无功总电量及分时电量、四象限无功总电量及分时电量、正反向视在总电量及分时电量、正反向基波电量、正反向谐波电量、铜损、铁损有功电能补偿量；能计量正反向有功和无功总最大需量及分时最大需量、四象限无功总最大需量及分时最大需量、正反向视在电能最大需量及分时最大需量；以及最大需量发生的日期和时间；能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总是在功率、功率因数、频率和表内温度等；能检测并记录各相断相、失压、失流及三相全失压等事件；能检测备用电池电压和监测负荷情况；能检测开表盖和开编程盖等事件；能实现远程和红外抄表、编程、监测和校准；而且具备多种扩展功能。

适用于各电厂、变电站、计量关口和企事业单位。

1.2 工作原理本产品由电压、电流高精度采样器、高速高精度模数转换器、高速数据处理器、带温度补偿的实时时钟、数据接口设备组成。
