DSSD858DTSD858型三相电子式多功能电能表

DTSF858/DSSF858型三相电子式多费率电能表符合标准：GB/T 17215.321-2008产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

1、概述DTSF、DSSF858三相电子式多费率电能表是采用先进的电能计量芯片，与成熟的多费率技术相结合设计而成，应用数字采样处理技术及SMT工艺，根据居民实际用电状况所设计、制造,具有国际先进水平的电能仪表。

该表实现分时计量，设定日自动转存数据，手持终端或PC机编程及抄表，LCD显示等功能。

该表可设置4种费率、14个时段、8个日时段表,14个年时区，并具有电能测试脉冲输出和最大需量功能。

该表性能指标符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》、GB/T15284-2002《多费率电能表特殊要求》和通信规约符合DL/T645-2007《多功能电能表通信规约》，兼容DL/T645-1997规约要求。

2、工作原理2.1电能计量单元工作原理本仪表电能计量单元的核心是ADE7752芯片。

被计量的每一相电能的电流通过互感器采样得到电压信号,再通过ADE7752芯片内部的差放电路将电压信号放大，放大的信号经过A/D转换成与其成比例的数字信号，再经过高通滤波去除信号中的直流分量后进入数字乘法器的一个输入端。

被计量的电能电压信号经过电阻分压取样，通过ADE7752芯片内部的差放电路将信号放大，再经过A/D转换成与其成比例的数字信号，进入数字乘法器的另一个输入端与电流通道的信号进行乘法运算，完成被计量电能的瞬时功率测量。

每相输出瞬时功率通过数字低通滤波器，进行积分处理，然后进行绝对值累加后进入“数字/频率”转换器，经过分频电路输出的脉冲经过隔离后送入CPU单元进行处理。

2.2CPU单无工作原理电能计量单元输出的高频脉冲通过光电耦合器，一路作为无源脉冲输出用于出厂检验和用户对电能表进行校验；另一路送到CPU芯片进行数据处理。

CPU在系统(电能表程序)指令下，根据数据存储器中的记忆及仪表常数计算出有功的电量值，再转存到内部存储器中，存储的数据既可以通过液晶LCD显示，又可以通过红外和RS485两种通讯方式输出。

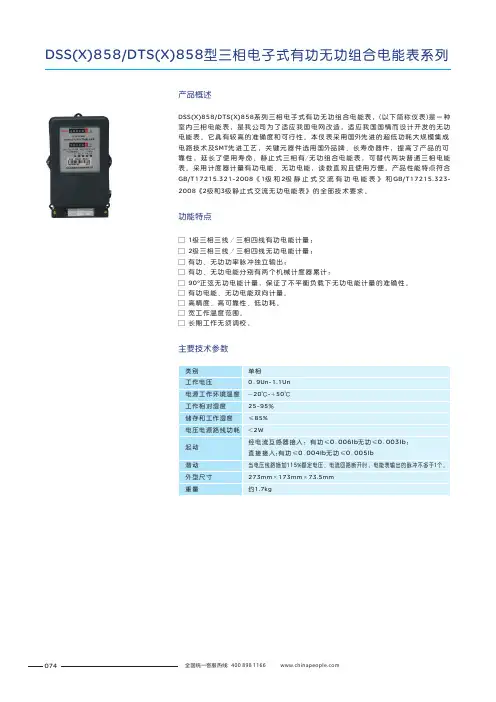

DSS(X)858/DTS(X)858型三相电子式有功无功组合电能表系列
DSS(X)858/DTS(X)858系列三相电子式有功无功组合电能表，(以下简称仪表)是一种室内三相电能表，是我公司为了适应我国电网改造，适应我国国情而设计开发的无功电能表。

它具有较高的准确度和可行性。

本仪表采用国外先进的超低功耗大规模集成电路技术及SMT 先进工艺，关键元器件选用国外品牌、长寿命器件，提高了产品的可靠性，延长了使用寿命。

静止式三相有/无功组合电能表，可替代两块普通三相电能表。

采用计度器计量有功电能、无功电能，读数直观且使用方便。

产品性能特点符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》和GB/T17215.323-2008《2级和3级静止式交流无功电能表》的全部技术要求。

产品概述
功能特点
□ □ 2级三相三线／三相四线无功电能计量；□ 有功、无功功率脉冲独立输出；
□ 有功、无功电能分别有两个机械计度器累计；
□ 90°正弦无功电能计量，保证了不平衡负载下无功电能计量的准确性。

□ 有功电能、无功电能双向计量。

□ 高精度、高可靠性、低功耗。

□ 宽工作温度范围。

□ 长期工作无须调校。

1级三相三线／三相四线有功电能计量；主要技术参数
074
基本误差
规格型号与脉冲常数对照表
外形及安装尺寸
075。

用户操作使用说明DTSD843型三相四线电子式多功能电能表淮北万华仪表有限责任公司一．产品简介 (3)1.1概述 (3)1.2技术指标 (3)1.3工作原理 (5)二、外形说明及安装 (6)2.1外形图 (6)2.2液晶显示屏内容 (7)2.3 电表的安装及接线 (8)2.3.1电表的安装 (8)2.3.2端子接线图 (9)三、基本功能 (11)3.1电能计量功能 (11)3.2需量测量 (11)3.3 时钟 (11)3.4费率和时段 (11)3.5清零 (11)3.6数据存储 (12)3.7冻结 (12)3.8事件记录 (12)3.9通讯 (12)3.10信号输出 (13)3.11显示 (13)3.12 测量 (13)3.13 安全保护 (13)3.14 负荷记录 (14)3.15 停电抄表 (14)3.16 报警 (14)五、存储和运输 (14)六、保证期限 (14)七、保养和维修注意事项 (14)附录 (15)附录A 显示项目 (15)附录B 故障显示 (15)一．产品简介1.1概述DTSD843型三相电子式多功能电能表采用了最新设计的专用数字集成电路和超低功耗16位MCU，可以直接准确测量各相正反有功无功电量，并依据相应的费率和需量要求进行调整。

可以进行4种费率、14个时区、14个日时段（8套）、30个节假日及周休日等设置，具有有功最大需量记录功能，对有功功率、无功功率、电压、电流、功率因数等用电参数进行实时测量和处理，具有红外遥控编程抄表、双RS485远程抄表（两通讯接口电气隔离防护，相互通信不受干扰）、有功无功脉冲输出、停电抄表、负荷记录等功能。

数据显示采用宽温度范围的大屏幕中文液晶，便于人工抄表记录。

本产品采用SMT工艺和先进设备制造，严格按照ISO9001：2000控制过程工艺和质量。

高度集成化设计和防静电、防雷、瞬变干扰抑制等多种抗干扰设计，关键元器件均采用国际知名品牌的低功耗、长寿命器件。

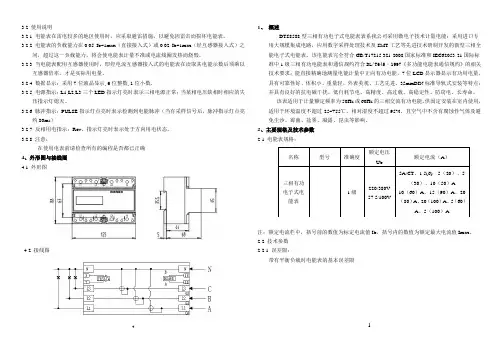

3.2 使用说明3.2.1 电能表在雷电较多的地区使用时，应采取避雷措施，以避免因雷击而损坏电能表。

3.2.2 电能表的负载能力在0.05 Ib~1max（直接接入式）或0.02 Ib~1max（经互感器接入式）之间，超过这一负载能力，将会使电能表计量不准或电流线圈发热而烧毁。

3.2.3 当电能表配用互感器使用时，即经电流互感器接入式的电能表在读取其电能示数后须乘以互感器倍率，才是实际用电量。

3.2.4 数据显示：采用7位液晶显示,6位整数,1位小数.3.2.5 电源指示：L1,L2,L3三个LED指示灯亮时表示三相电源正常；当某相电压缺相时相应的失压指示灯熄灭。

3.2.6 脉冲指示：PULSE指示灯点亮时表示检测到电能脉冲（当有采样信号后，脉冲指示灯点亮约80ms）3.2.7 反相用电指示：Rev。

指示灯亮时表示处于方向用电状态。

3.2.8 注意：在使用电表前请检查所有的编程是否都已正确4、外形图与接线圈4.1 外形图4.2 接线图41、概述DTS8588型三相有功电子式电能表表系我公司采用微电子技术计量电能：采用进口专用大规模集成电路，应用数字采样处理技术及SMT工艺等先进技术研制开发的新型三相全能电子式电能表。

该电能表完全符合GB/T17215.321-2008国家标准和IEC62053-21国际标准中1级三相有功电能表和通信规约符合DL/T645–1997《多功能电能表通信规约》的相关技术要求；能直接精确地测量电能计量中正向有功电能，7位LCD显示器显示有功用电量，具有可靠性好、体积小、重量轻、外表美观、工艺先进、35mmDIN标准导轨式安装等特点：并具有良好的抗电磁干扰、低自耗节电、高精度、高过载、高稳定性、防窃电、长寿命。

该表适用于计量额定频率为50Hz或60Hz的三相交流有功电能。

供固定安装在室内使用，适用于环境温度不超过-25~+55℃，相对湿度不超过95%，且空气中不含有腐蚀性气体及避免尘沙、霉菌、盐雾、凝露、昆虫等影响。

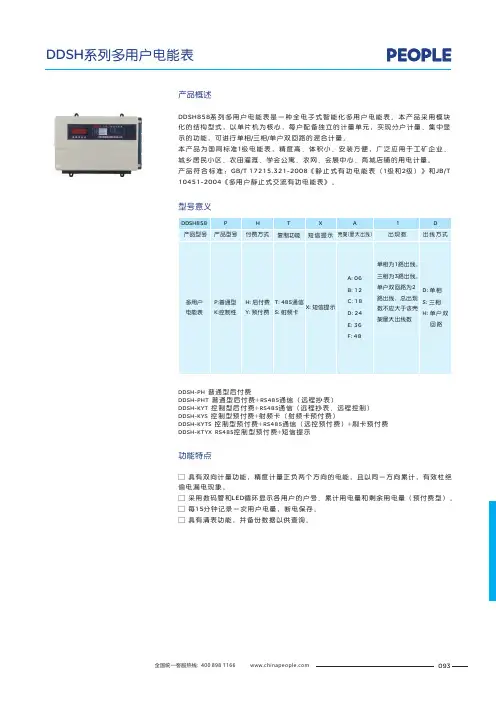

DDSH858系列多用户电能表是一种全电子式智能化多用户电能表。

本产品采用模块化的结构型式，以单片机为核心，每户配备独立的计量单元，实现分户计量、集中显示的功能，可进行单相/三相/单户双回路的混合计量。

本产品为国网标准1级电能表，精度高、体积小、安装方便，广泛应用于工矿企业、城乡居民小区、农田灌溉、学会公寓、农网、会展中心、商城店铺的用电计量。

产品符合标准：GB/T 17215.321-2008《静止式有功电能表（1级和2级）》和JB/T 10451-2004《多用户静止式交流有功电能表》。

产品概述
型号意义
功能特点
□
偷电漏电现象。

□ 采用数码管和LED循环显示各用户的户号、累计用电量和剩余用电量（预付费型）。

□ 每15分钟记录一次用户电量，断电保存。

□ 具有清表功能，并备份数据以供查询。

具有双向计量功能，精度计量正负两个方向的电能，且以同一方向累计，有效杜绝DDSH-PH 普通型后付费
DDSH-PHT 普通型后付费+RS485通信（远程抄表）
DDSH-KYT 控制型后付费+RS485通信（远程抄表、远程控制）
DDSH-KYS 控制型预付费+射频卡（射频卡预付费）
DDSH-KYTS 控制型预付费+RS485通信（远控预付费）+刷卡预付费
DDSH-KTYX RS485控制型预付费+短信提示
093
094
主要技术参数
定时断送电：附加时钟模块C 。

红外抄表：附加红外抄表器I 。

外形及安装尺寸。

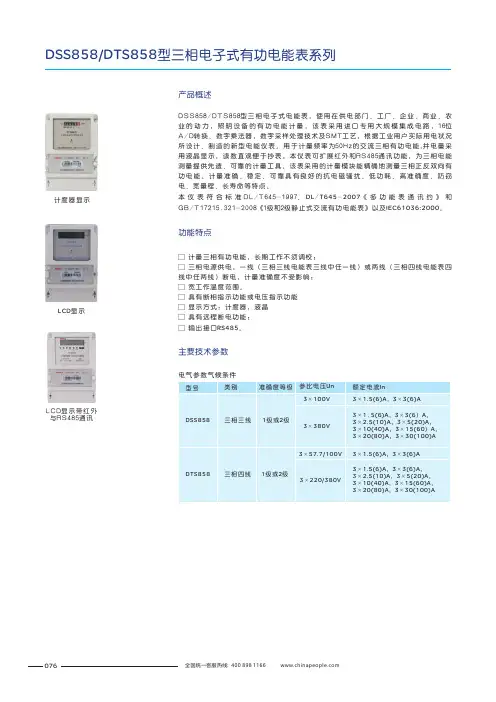

DSS858/DTS858型三相电子式有功电能表系列
□ □ 三相电源供电，一线（三相三线电能表三线中任一线）或两线（三相四线电能表四线中任两线）断电，计量准确度不受影响；
□ 宽工作温度范围。

□ 具有断相指示功能或电压指示功能
□ 显示方式：计度器，液晶
□ 具有远程断电功能；
□ 输出接口RS485。

计量三相有功电能，长期工作不须调校；
DSS858/DTS858型三相电子式电能表，使用在供电部门、工厂、企业、商业、农业的动力，照明设备的有功电能计量，该表采用进口专用大规模集成电路，16位A/D转换、数字乘法器，数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的新型电能仪表。

用于计量频率为50Hz的交流三相有功电能,并电量采用液晶显示，读数直观便于抄表，本仪表可扩展红外和RS485通讯功能，为三相电能测量提供先遗、可靠的计量工具。

该表采用的计量模块能精确地测量三相正反双向有功电能。

计量准确、稳定、可靠具有良好的抗电磁骚扰、低功耗、高准确度、防窃电、宽量程、长寿命等特点。

本仪表符合标准DL/T645-1997、DL /T645-2007《多功能表通讯约》和
GB/T17215.321-2008《1级和2级静止式交流有功电能表》以及IEC61036:2000。

LCD显示带红外与RS485通讯LCD 显示
产品概述
功能特点
电气参数气候条件
主要技术参数
计度器显示076
电能表外形尺寸和安装尺寸图
外形及安装尺寸
077。

DSSD/DTSD型三相电子式多功能电能表产品说明书海信电子科技有限公司目录1 产品简介3概述3工作原理3功能总览表4技术指标52 基本功能：7电能计量7最大需量测量8费率和时段9实时量测量10事件记录10冻结功能21负荷记录22显示23安全保护23信号输出24通讯功能24停电抄表24 3 液晶显示说明24显示界面25显示界面254. 安装与接线235 运输与存储246 售后服务24附录 A 状态字、特征字、模式字、错误信息字25附录 B 异常显示代码281 产品简介概述DTSD/DSSD型三相四线、三相三线多功能电能表是有限公司研制生产的新一代智能型高科技电能计量产品。

它采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和我国电力行业标准DL/T614-2007、DL/T645-2007和国家电网系列标准等设计制造。

它集各种计量、监控、报警、显示、通讯功能于一身，能计量正反向有功和无功总电量及分时电量、四象限无功总电量及分时电量、正反向视在总电量及分时电量、正反向基波电量、正反向谐波电量、铜损、铁损有功电能补偿量；能计量正反向有功和无功总最大需量及分时最大需量、四象限无功总最大需量及分时最大需量、正反向视在电能最大需量及分时最大需量；以及最大需量发生的日期和时间；能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总是在功率、功率因数、频率和表内温度等；能检测并记录各相断相、失压、失流及三相全失压等事件；能检测备用电池电压和监测负荷情况；能检测开表盖和开编程盖等事件；能实现远程和红外抄表、编程、监测和校准；而且具备多种扩展功能。

适用于各电厂、变电站、计量关口和企事业单位。

工作原理本产品由电压、电流高精度采样器、高速高精度模数转换器、高速数据处理器、带温度补偿的实时时钟、数据接口设备组成。

在高速数据处理器的控制下，高速模数转换器将来自电压、电流高精度采样器的模拟信号转换为数字信号，并对其进行数字运算和误差补偿，从而精确地获得有功电量和无功电量，并依据相应费率和需量等要求对数据进行处理，其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图1所示。

D T SD858/DSS D858三相多功能电能表(简易)符合标准：GB/T 17215.321-2021产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

1.概述DTSD、DSSD858型三相简易多功能电能表，（以下简称仪表）是一种室内三相电能表，是我公司为了适应我国电网改造，适应我国国情而设计开发的电能表。

它具有较高的准确度和可行性。

本仪表采用国际先进的超低功耗大规模集成电路技术及SMT先进工艺，关键元器件选用国际品牌、长寿命器件，提高了产品的可靠性，延长了使用寿命。

精确计量有功和无功电能，且可以通过红外通讯方式抄电量,读数直观且使用方便。

本仪表设计符合标准：GB/T17215.321-2021《电测量设备（交流）特殊要求第21部分：静止式有功电能表（A级、B级、C级、D级和E 级）》GB/T17215.323-2008《2级和3级静止式交流无功电能表》GB/T17215.301-2007《多功能电能表特殊要求》DL/T645-2007《多功能电能表通信规约》对三相静止式电能表的相关技术要求。

2.规格型号型号准确等级额定电压额定电流DTSD858 DSSD858有功B(1)级有功A(2)级无功2级见仪表铭牌GB/T17215.321-2021GB/T17215.321-20080.05-0.25(6)A1.5(6)A3(6)A0.25-0.5(60)A5(60)A10(40)A10(60)A15(60)A0.8-2(100)A20(80)A10(100)A30(100)A13.主要电气性能指标3.1基本误差：见下表带平衡负载百分数误差限直接接入经互感器接入功率因素基本误差限（%）负载电流B(1)级A(2)级0.5Itr≤I<Itr0.2Itr≤I<0.5Itr 1.0±1.5±2.5 Itr≤I≤Imax0.5Itr≤I≤Imax 1.0±1.0±2.0Itr≤I<2Itr0.5Itr≤I<1Itr 0.5L±1.5±2.5 0.8C±1.5±2.52Itr≤I≤Imax1Itr≤I≤Imax 0.5L±1.0±2.0 0.8C±1.0±2.0带不平衡负载百分数误差：有功B(1)级表为±2.0。

D SS(X)/D T S(X)858三相电子式有功无功组合电能表1、概述DSS(X)858、DTS(X)858系列 三相电子式有功无功组合电能表，（以下简称仪表）是一种室内三相电能表，是我公司为了适应我国电网改造，适应我国国情而设计开发的无功电能表。

它具有较高的准确度和可行性。

本仪表采用国际先进的超低功耗大规格集成电路技术及SMT先进工艺，关键元器件选用国际品牌、长寿命器件，提高了产品的可靠性，延长了使用寿命。

静止式三相有/无功组合电能表，可替代两块普通三相电能表。

采用计度器计量有功电能、无功电能、读数直观且使用方便。

产品性能特点符合GB/T17215.321-2008《静止式有功电能表1级和2级》和GB/T17215.323-2008《静止式无功电度表2级和3级》的全部技术要求。

2、规格型号型 号类 别参比电压 Un额定电流 InDSS(X)858型DTS(X)858型三相三线三相四线3×380V3×100V3×57.7/100V3×220/380V3×1.5 (6)A3×3 (6)A3×1.5 (6)A3×3 (6)A3×5 (20)A3×10 (40)A3×15 (60)A3×20 (80)A3×30 (100)A3×1.5 (6)A3×3 (6)A3×1.5 (6)A3×3 (6)A3×5 (20)A3×10 (40)A3×15 (60)A3×20 (80)A3×30 (100)A2.1 脉冲常数：（imp/kWh）：6400320016008004003、主要电气性能指标3.1 基本误差：见下表带不平衡负载百分数误差：有功1.0级表为2.0，无功2.0级表为3.0。

3.2 起动电流经电流互感器接入：有功≤0.002Ib 、无功≤0.003Ib ；直接接入：有功0.004Ib 、无功0.005Ib 。

DSS/DTS858型三相电子式有功电能表符合标准：GB/T 17215.321-2008产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

一、概述DSS/DTS858型三相电子式有功电能表是我公司推出的新产品。

该产品采用先进的超低功耗固态集成技术和SMT工艺制造，使之测量准确度，稳定性等均得到了可靠保证，该产品符合国家标准GB/T17215.321-2008《1级和2级静止式交流有功电能表》中对三相电子式电能表的全部技术要求。

二、功能和特点1）三相双向有功电能计量，一相或两相断电，计量准确度不受影响；2）宽工作温度范围，高可靠性，长期工作不需调校；3）具有电能测试信号输出；4）具有断电缺相指示功能（可选）。

三、规格和主要技术指标1）规格型号型号准确等级额定电压额定电流常数DTS858有功B(1)级有功A(2)级3×57.7/100V3×1.5(6)A/0.05-0.25(6)A1600imp/kWh3(6)A/0.05-0.25(6)ADSS858220/380V 3×100V3×380V 5(20)A/0.1-0.25(20)A400imp /kWh 10(40)A/0.2-0.5(40)A5(60)A/0.25-0.5(60)A15(60)A/0.48-1(60)A20(80)A/0.6-1.5(80)A 10(100)A/0.8-2(100)A30(100)A/0.8-2(100)A注意：特殊电表常数以实际为准2）准确度等级：B 级(1)级，A 级(2)级；3）起动电流：0.4%Ib （1级），0.5%Ib（2级）；4）显示方式:A 、6位机械计度器显示用户总用电量,分辨率0.01kWh ；例如上图显示为电量0.8度B 、液晶电量显示采用8位液晶显示,6位整数,2位小数。

4.1电能计量功能电能计量功能：有功电能计量。

三相电源供电，一相或两相断电，计量准确度不受影响。

DSSY/DTSY858型三相电子式预付费电能表符合标准：GB/T 17215.321-2008产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

1、用途、特点和适应范围DSSY858、DTSY858型系列三相电子式预付费电能表（下称电表），符合GB/T17215.321-2008和GB/T18460.3-2001标准，用先进的单片机处理系统进行数据的采集、处理和保存。

用其途是计量额定频率为50Hz或60Hz的三相有功电能。

主要特点：应用计算机管理，先购电后用电；在额定电流范围内能限制最大使用功率（由供电部门限定）；一表一卡，专卡专用，失卡不失电，补卡再用；电卡能双向传递数据；能自动断电告警用户购电；电量为零时，自动拉闸断电；并具有一定的防窃电软件设计等。

本电表适用于正常温度为-20℃~+60℃，极限温度为-35~+70℃，相对湿度不超过85%。

2、规格型号及技术指标2.1规格型号型号准确等级额定电压额定电流常数DTSY858DSSY858有功B(1)级有功A(2)级3×57.7/100V3×220/380V3×100V3×380V1.5(6)A/0.05-0.25(6)A1600imp/kWh3(6)A/0.05-0.25(6)A5(20)A/0.1-0.25(20)A400imp/kWh10(40)A/0.2-0.5(40)A5(60)A/0.25-0.5(60)A15(60)A/0.48-1(60)A20(80)A/0.6-1.5(80)A10(100)A/0.8-2(100)A30(100)A/0.8-2(100)A注意：特殊电表常数以实际为准2.2基本误差限：Itr为转折电流，Imax为最大电流。

直接接入经互感器接入功率因素基本误差限（%）负载电流B(1)级A(2)级0.5Itr≤I<Itr0.2Itr≤I<0.5Itr1±1.5±2.5 Itr≤I≤Imax0.5Itr≤I≤Imax1±1.0±2.0Itr≤I<2Itr0.5Itr≤I<1Itr 0.5L±1.5±2.5 0.8C±1.5±2.52Itr≤I≤Imax1Itr≤I≤Imax 0.5L±1.0±2.0 0.8C±1.0±2.02.3起动起动电流：0.004Itr(B级)，0.005Itr(A级)；2.4潜动电压回路加额定电压115%，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。

D SS(X)858/D T S(X)858三相电子式有功无功组合电能表(液晶)1、概述DSS(X)858、DTS(X)858型三相电子式有功无功组合电能表系列（以下简称电能表）是为了适应电网改造设计开发的有功、无功给合式电能表。

它具有较高的准确度和可行性。

本仪表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的优良产品。

产品制造标准符合 GB/T17215.321-2008《静止式有功电能表1级和2级》、GB/T17215.323-2008《静止式无功电能表2级和3级》、DL/T614-1997《多功能电能表》、DL/T645-1997《多功能电能表通信规约》等电力行业标准对三相静止式电能表全部技术要求，是对需要进行无功电量考核的企业、变电站或电厂最理想的选择，亦适合输配电或配网自动化用表。

本产品可供计量参比频率为50Hz 电网中的三相交流有功和无功电能,并能进行正、反向电能计量和红外及RS485通讯功能。

其特点是精度高、可靠性好、宽负荷、低功耗、误码率低、曲线平直、抗干扰能力强。

2、规格型号型号类别参比电压 Un额定电流 InDSS(X)858型DTS(X)858型3×1.5 (6)A3×3 (6)A3×5 (20)A3×10 (40)A3×15 (60)A3×20 (80)A3×30 (100)A3×100V三相三线三相四线3×380V3×57.7/100V3×220/380V3×1.5 (6)A3×3 (6)A3×1.5 (6)A3×3 (6)A3×1.5 (6)A3×3 (6)A3×5 (20)A3×10 (40)A3×15 (60)A3×20 (80)A3×30 (100)A3、CPU单元工作原理电能计量单元输出的高频脉冲通过两个光电耦合器，一路作为无源脉冲输出用于出厂检验和用户对电能表进行校验；另一路送到CPU芯片进行数据处理。

DSSD/DTSD型三相电子式多功能电能表产品说明书（国标）1.2技术指标 (1)1.3工作原理 (2)二、外形说明及安装 (3)2.1外形图 (3)2.2液晶显示屏内容 (4)2.3电表的安装及接线 (5)三、基本功能 (8)3.1电能计量功能 (8)3.2最大需量记录功能 (9)3.3复费率功能 (9)3.4失压和断相记录功能 (11)3.5失流记录功能 (12)3.6过压记录功能 (13)3.7欠压记录功能 (14)3.8过流记录功能 (14)3.9数据轮显功能 (14)3.10按键显示功能 (17)3.11停电、来电记录功能 (17)3.12编程、需量清零、广播校时记录功能 (17)3.13报警功能 (18)3.14编程功能 (19)3.15其它功能 (20)3.16电压合格率记录功能 (21)四、扩展功能 (22)4.1每月(结算)正向有功用电记录功能 (22)4.2电能冻结功能 (22)4.3时区结束正向有功电能冻结功能 (22)4.4负荷代表日整点有功电能记录 (22)4.5停电唤醒功能 (22)4.6多功能检测输出1口功能 (22)4.7多功能检测输出2口功能 (23)4.8独立的双485通讯接口和红外通讯口 (23)4.9背光功能 (23)4.10三相无电压时电流检测功能(可选功能) (23)4.11开盖记录功能(可选功能) (23)4.12负荷曲线记录功能(可选功能) (23)4.13事件包记录功能 (24)附录A 内部参数及状态(控制)字说明............................................................................ 错误！未定义书签。

附录B 红外遥控器使用说明 .......................................................................................... 错误！未定义书签。

DTSD和DSSD型三相多功能电能表说明书————————————————————————————————作者：————————————————————————————————日期：DSSD/DTSD型三相电子式多功能电能表产品说明书海信电子科技有限公司目录1 产品简介01.1概述0 1.2工作原理0 1.3功能总览表1 1.4技术指标22 基本功能：42.1电能计量4 2.2最大需量测量5 2.3费率和时段6 2.4实时量测量7 2.5事件记录8 2.5冻结功能18 2.7负荷记录19 2.8显示20 2.9安全保护21 2.10信号输出21 2.11通讯功能21 2.12停电抄表223 液晶显示说明223.1显示界面22 3.2显示界面224. 安装与接线235 运输与存储246 售后服务24附录 A 状态字、特征字、模式字、错误信息字25附录 B 异常显示代码281 产品简介1.1 概述DTSD/DSSD型三相四线、三相三线多功能电能表是有限公司研制生产的新一代智能型高科技电能计量产品。

它采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和我国电力行业标准DL/T614-2007、DL/T645-2007和国家电网系列标准等设计制造。

它集各种计量、监控、报警、显示、通讯功能于一身，能计量正反向有功和无功总电量及分时电量、四象限无功总电量及分时电量、正反向视在总电量及分时电量、正反向基波电量、正反向谐波电量、铜损、铁损有功电能补偿量；能计量正反向有功和无功总最大需量及分时最大需量、四象限无功总最大需量及分时最大需量、正反向视在电能最大需量及分时最大需量；以及最大需量发生的日期和时间；能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总是在功率、功率因数、频率和表内温度等；能检测并记录各相断相、失压、失流及三相全失压等事件；能检测备用电池电压和监测负荷情况；能检测开表盖和开编程盖等事件；能实现远程和红外抄表、编程、监测和校准；而且具备多种扩展功能。

DSSD/DTSD型三相电子式多功能电能表产品说明书海信电子科技有限公司目录1 产品简介31.1概述3 1.2工作原理3 1.3功能总览表4 1.4技术指标52 基本功能：72.1电能计量7 2.2最大需量测量8 2.3费率和时段9 2.4实时量测量10 2.5事件记录10 2.5冻结功能20 2.7负荷记录22 2.8显示23 2.9安全保护23 2.10信号输出23 2.11通讯功能24 2.12停电抄表243 液晶显示说明243.1显示界面25 3.2显示界面254. 安装与接线235 运输与存储246 售后服务24附录 A 状态字、特征字、模式字、错误信息字25附录 B 异常显示代码281 产品简介1.1 概述DTSD/DSSD型三相四线、三相三线多功能电能表是有限公司研制生产的新一代智能型高科技电能计量产品。

它采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和我国电力行业标准DL/T614-2007、DL/T645-2007和国家电网系列标准等设计制造。

它集各种计量、监控、报警、显示、通讯功能于一身，能计量正反向有功和无功总电量及分时电量、四象限无功总电量及分时电量、正反向视在总电量及分时电量、正反向基波电量、正反向谐波电量、铜损、铁损有功电能补偿量；能计量正反向有功和无功总最大需量及分时最大需量、四象限无功总最大需量及分时最大需量、正反向视在电能最大需量及分时最大需量；以及最大需量发生的日期和时间；能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总是在功率、功率因数、频率和表内温度等；能检测并记录各相断相、失压、失流及三相全失压等事件；能检测备用电池电压和监测负荷情况；能检测开表盖和开编程盖等事件；能实现远程和红外抄表、编程、监测和校准；而且具备多种扩展功能。

适用于各电厂、变电站、计量关口和企事业单位。

1.2 工作原理本产品由电压、电流高精度采样器、高速高精度模数转换器、高速数据处理器、带温度补偿的实时时钟、数据接口设备组成。

DSSD858/DTSD858型三相电子式多功能电能表简易系列
DSSD858 /DTSD858型三相电子式多功能电能表是采用先进的电能计量专用芯片，与成熟的复费率技术相结合设计而成，应用数字采样处理技术及SMT 工艺，根据居民实际用电状况所设计、制造，具有国外先进水平的电能仪表。

该表实现分时计量，设定日自动转存数据，手持终端或PC 机编程及抄表，LCD 显示等功能。

该表可进行4种费率、10个时段、2个时区及12位表号等设置，并具有电能测试脉冲输出功能。

其性能指标符合GB/T17215.321-2008《1级和2级静止式交流有功电度表》和DL/T 614-1997《多功能电能表》标准对多功能电能表的各项技术要求。

通讯规约符合《DL/T645-2007多 功能电能表通信规约》及用户提出的特殊通信要求。

三相电子式多功能电能表系列
简易功能特点
产品概述
●代表：具有此项功能 ×代表：无此项功能
052
主要技术参数
外形及安装尺寸
053。

3、规格型号4、技术指标4.1 仪表常数200imp/kW ·h 400imp/kW ·h 800imp/kW ·h 1600imp/kW ·h 4.2 基本误差（见表2）平衡负载时基本误差极限 表2DTSF858型 号类 别参比电压 Un 额定电流 In三相四线3×57.7/100V3×220/380V3×1.5 (6)A 3×3 (6)A 3×1.5 (6)A 3×3 (6)A 3×5 (20)A 3×10 (40)A 3×15 (60)A 3×20 (80)A 3×30 (100)A 电流值I 功率因数基本误差%1.0级 2.0级10.05Ib ≤I ＜0.1Ib0.1Ib ≤I ≤Imax 0.1Ib ≤I ＜0.2Ib 0.2Ib ≤I ≤Imax0.5(感性)/0.8(容性)±1.5±1.0±2.0±2.510.5(感性)/0.8(容性)±2.0±2.5±1.5±1.01、概述三相电子式多费率电能表是采用先进的微电子技术、计算机技术和SMT制造技术,由我公司精心设计和制造的新一代电能表，它可以直接精确地测量每一相正向反向的有功电能，并依据相应费率等要求进行处理。

全部性能指标符合 GB/T17215.321-2008《静止式有功电能表1级和2级》和GB/T15284-2002《多费率电能表》标准，对多费率电能表的各项技术要求、本系列产品具有4种费率、8个时段、百年日历时钟、红外遥控编程抄表、并具有RS485通讯接口（可选）以及脉冲输出等功能，是适应电能管理现代化的理想计量器具。

2、工作原理电流取样缓冲器A/D 转换器C P U电压取样电源RS485LCD 显示红外发射红外接收掌上电脑VA VB VCIA IB IC缓冲器VA VBVCA B C N三相四线直接接入式①②③④⑤⑥⑦⑧⑨⑩V AV BVc中线I 进A I 出A I 进B I 出B I 进C I 出C5.2 电表应按照端钮盒盖的接线图正确接线。
