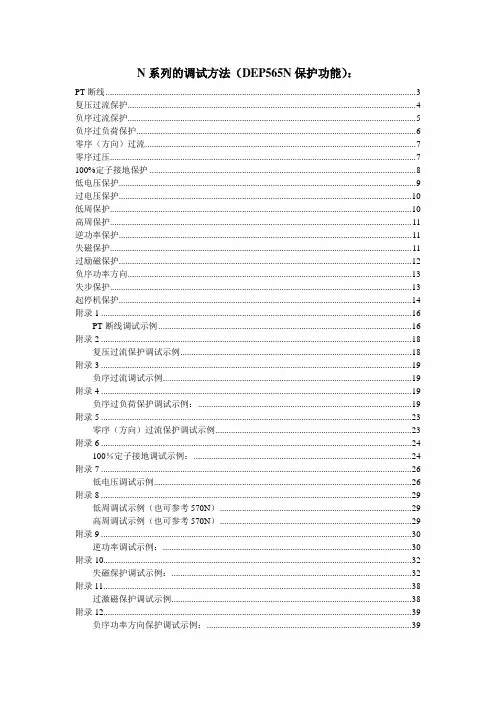

N系列的调试方法（DEP565N保护功能）：PT断线 (3)复压过流保护 (4)负序过流保护 (5)负序过负荷保护 (6)零序（方向）过流 (7)零序过压 (7)100%定子接地保护 (8)低电压保护 (9)过电压保护 (10)低周保护 (10)高周保护 (11)逆功率保护 (11)失磁保护 (11)过励磁保护 (12)负序功率方向 (13)失步保护 (13)起停机保护 (14)附录1 (16)PT断线调试示例 (16)附录2 (18)复压过流保护调试示例 (18)附录3 (19)负序过流调试示例 (19)附录4 (19)负序过负荷保护调试示例： (19)附录5 (23)零序（方向）过流保护调试示例 (23)附录6 (24)100％定子接地调试示例： (24)附录7 (26)低电压调试示例 (26)附录8 (29)低周调试示例（也可参考570N） (29)高周调试示例（也可参考570N） (29)附录9 (30)逆功率调试示例： (30)附录10 (32)失磁保护调试示例： (32)附录11 (38)过激磁保护调试示例 (38)附录12 (39)负序功率方向保护调试示例： (39)附录13 (41)失步保护调试示例 (41)PT断线调试步骤PT断线判据如下：判据11、UUmax – UUmin > 18V2、Imax < Izd3、电流不突变判据21、UUmax < 18V2、0.2A < Imax < Izd3、电流不突变UUmax为最大线电压UUmin为最小线电压Imax为最大相电流Izd为PT断线电流定值只要满足上述任何一组判据就被判为PT断线，保护将延时100毫秒动作于告警并闭锁与此有关的其他保护功能。
检验判据1（一相或两相PT断线）UUmax – UUmin > 18V不加电流，加一相电压，当U A=18.54V保护可靠动作，当U A=17.46V保护可靠不动作（突加渐加均可）(不加电流所以不满足判据2)检验Imax < Izd（确保变化后UUmax – UUmin > 18V，电流不突变）加电流I A=1.03 Izd，加三相正序对称电压，使得UUmax – UUmin < 18V（确保UUmax> 18V），改变一相电压，电流不变，电压变化后满足UUmax – UUmin > 18V，此时保护可靠不动作加电流I A=0.97 Izd，加三相正序对称电压，使得UUmax – UUmin < 18V（确保UUmax> 18V），改变一相电压，电流不变，电压变化后满足UUmax – UUmin > 18V，此时保护可靠动作检验电流突变闭锁突加A相电压> 18V，A相电流，保证UUmax – UUmin > 18V，I max < Izd，由于电流突变，所以保护不动作突加A相电压> 18V，不加电流，保证UUmax – UUmin > 18V，I max < Izd，由于电流不突变，所以告警保护动作也可以用单相接地故障模拟PT断线，确保UUmax – UUmin > 18V（设定故障电压>24.6），Imax < Izd的情况下，电流变化（设定故障电流<Izd），保护可靠不动作(闭锁100s)，电流不变（设定故障电流为0），保护可靠动作。
检验判据2UUmax < 18V（确保满足0.2A < Imax < Izd，电流不突变）加电流0.2A < I A < Izd，加三相正序对称电压>18V，保证UUmax –Uumin<18V，改变电压（信号一直加着，先降低两项相电压，但必须保证UUmax – Uumin<18V，然后微调第三相电压），当UUmax＝18.54V保护可靠不动作，当UUmax＝17.46V保护可靠动作。
检验0.2A < Imax < Izd加电流IA<0.2A，加三相正序对称相电压>18V，保证UUmax – Uumin<18V，电流不变，改变电压(信号一直加着，先将BC相电压降低到<18V，但要保证UUmax – Uumin<18V，降低A相电压<18V)，使得UUmax<18V，满足PT断线判据，但是由于IA<0.2A，保护可靠不动作。
加电流0.2A<IA< Izd，加三相正序对称相电压>18V，保证UUmax –Uumin<18V，电流不变，改变电压(信号一直加着，先将BC相电压降低到<18V，但要保证UUmax – Uumin<18V，降低A相电压<18V)，使得UUmax<18V，满足PT断线判据，保护可靠动作。
检验电流突变闭锁功能突加三相电压，A相电流，保证UUmax < 18V，0.2A<I max < Izd，由于电流突变，所以保护不动作(闭锁100s)加电流0.2A < I A < Izd ，加三相正序电压>18V，保证UUmax – Uumin<18V，改变电压，当Uumax<18V保护可靠动作(在检验判据2中的UUmax < 18V判据时已经涉及)。
也可以用三相短路故障模拟PT断线，确保Uumax< 18V（设定故障电压<18），0.2A<Imax < Izd的情况下，电流变化（设定0.2A<故障电流<Izd），保护可靠不动作(闭锁100s)，电流不变（设定故障电流为0），保护可靠动作。
调试示例：附录1复压过流保护调试步骤在复压元件中设定低电压和负序电压整定值未投负压闭锁检验过流判据复压过流一段：投软压板，输入电流（可只加一相电流），使得Imax=1.03×Iop，复压过流一段动作，显示相应报文。
动作时间应与整定值相符。
输入电流（可只加一相电流），使得Imax=0.97×Iop，保护可靠不动作。
复压过流二段动作：投软压板，输入电流（可只加一相电流），使得Imax=1.03×Iop，复压过流二段动作，显示相应报文。
动作时间应与整定值相符。
输入电流（可只加一相电流），使得Imax=0.97×Iop，保护可靠不动作。
投复压闭锁检验低电压闭锁判据：加入一相电流满足过流的动作条件，加入三相对称电压，使得最小线电压大于低电压定值，渐渐降低三相相电压，使得当最小线电压=0.97定值时，保护可靠动作，当最小线电压=1.03定值时，保护可靠不动作（所有调整过程中，确保负序电压低于定值）投复压闭锁检验负序压闭锁判据：加入一相电流满足过流的动作条件，加入三相对称电压，相间电压大于低电压定值，保证幅值不变，渐渐改变三相电压之间的角度差，使保护动作，测得负序电压动作值（从不动作到动作的负序电压数值），与负序电压定值比较，误差小于±3%或±0.01额定值。
或者将低电压定值设定为下限加入一相电流满足过流的动作条件，加入三相对称电压，相间电压大于低电压定值，渐渐降低A相电压，使保护动作，测得负序电压动作值（从不动作到动作的负序电压数值），与负序电压定值比较，误差小于±3%或±0.01额定值。
调试示例见附录2负序过流保护有零序电流闭锁，只加一相电流将被闭锁调试步骤检验一段投软压板，加三相负序电流，改变A相电流，使负序过流一段动作，记下一段动作值，与整定值相比较，误差小于±3%或±0.01额定值。
检验二段投软压板，加三相负序电流，改变A相电流，使负序过流二段动作，记下一段动作值，与整定值相比较，误差小于±3%或±0.01额定值。
检验二段反时限负序过流二段可选择使用反时限。
三个反时限方程中的Tp就是负序过流二段时限，I为负序电流，Ip为负序过流二段电流定值。
负序电流计算公式：I2 = （IA + IB*e j240 + IC*e j120）/3根据所加的负序电流计算出时限的理论值，记录实际动作时间，两者相比较误差：≤±3%或±50ms调试示例见附录3负序过负荷保护负序电流标幺值采用以发电机额定电流Ie 为基准的标幺值。
动作段为反时限：t =222*2I I A ∞- 式中：A 为转子表层承受负序电流能力的常数，即定值单中的热值常数； I 2*是发电机负序电流标幺值∞2I 为发电机允许长期运行的负序电流标幺值，即“长期运行允许值”。
设延时上限便于与快速保护配合延时下限可考虑与预告段配合。
调试步骤：1．下定值投负序过负荷保护软压板设置系统参数：S ，Cos ϕ，Vn ，PT ，CT输入定值：预告启动电流，预告时限，反时限延时上限，反时限延时下限，长期运行允许值∞2I ，热值常数A 。
2．接入机端电流，调整电流使负序过负荷动作，记下动作值 (保护采用零序电流闭锁，当I 2 < 2I 0时，保护将被闭锁)直接接入单相电流，会被零序电流闭锁接入对称的负序电流，改变A 相幅值即可调整I2的大小Ia ∠0º I ∠120º I ∠－120ºI ＝Ia ＋ΔI2＝|1/3(Ia ∠0º+a*I ∠120º+a 2*I ∠－120º)|=|1/3(I ∠0º+a*I ∠120º+a 2*I ∠－120º)-1/3Δ|=| I ∠0º -1/3Δ|＝2/3I+1/3Ia= Ia+2/3ΔI0=|1/3(Ia∠0º+I∠120º+I∠－120º)|=|1/3(I∠0º+ I∠120º+ I∠－120º)-1/3Δ|=1/3Δ此时I2 > 2I0恒成立，不会被闭锁加三相负序电流，改变A相电流使负序小于定值，加大负序电流使保护动作，记下动作值；投入反时限，调整不同的负序电流大小，记下动作电流值、动作时间，与计算值相比较。
3．结论(包括对可疑现象的分析)调试示例见附录4零序（方向）过流如果系统参数中选择无零序套管CT，则零序过流保护自动退出。
调试步骤在系统参数中选择“有”零序套管，CT安装在发电机机端从端子IP0加入零序电流，调整电流使保护从不动作到动作，记下动作值，与整定值相比较，误差小于±3%或±0.01额定值。
投方向判据输入三相电压，使零序电压大于15V，调整电流与电压之间的相角，使保护从不动作到动作，记下动作时的角度，理论值为（0～―180）最大灵敏角为－90调试示例见附录5零序过压当在系统参数中设定了中性点零序PT（U0），则以该电压作为零序过压保护的实测量；如果没有（U0），当在系统参数中设定了机端开口三角形PT（3U0），则以该电压作为零序过压保护的实测量；当U0和3U0都没有引入时，装置以三相电压和Usum作为零序过压保护的实测量，注意此时的零序电压是采用U0或3U0作实测量时的1.732倍。
