【CN209911480U】一种锂电池保护板检测装置【专利】

专利名称：锂电池保护板测试装置专利类型：实用新型专利
发明人：郑金满,何俐鹏,王敏
申请号：CN202121319489.0
申请日：20210615
公开号：CN215641727U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种锂电池保护板测试装置，包括工装盒体，所述工装盒体表面设有操作面板，工装盒体内设有工装板、第一电压输出模块、第二电压输出模块和充放电测试电路，所述第一电压输出模块给工装板供电，所述第二电压输出模块给充放电测试电路供电，所述工装板上设有与被测锂电池保护板连接并用于检测被测锂电池保护板的模拟电压测试电路、模拟温度测试电路、DO 输出测试电路和输出电压测试电路，所述充放电测试电路分别与被测锂电池保护板、负载电连接。

本实用新型将电池单体的电压检测电路测试、温度检测电路测试、DO/DI控制信号电路测试和充放电测试等测试集成为一体，使锂电池保护板的测试更方便和快捷，且测试性能稳定。

申请人：深圳市沈括科技创新有限公司
地址：518054 广东省深圳市南山区粤海街道高新区社区沙河西路1819号深圳湾科技生态园7栋B 座705-706
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：杜海东
更多信息请下载全文后查看。

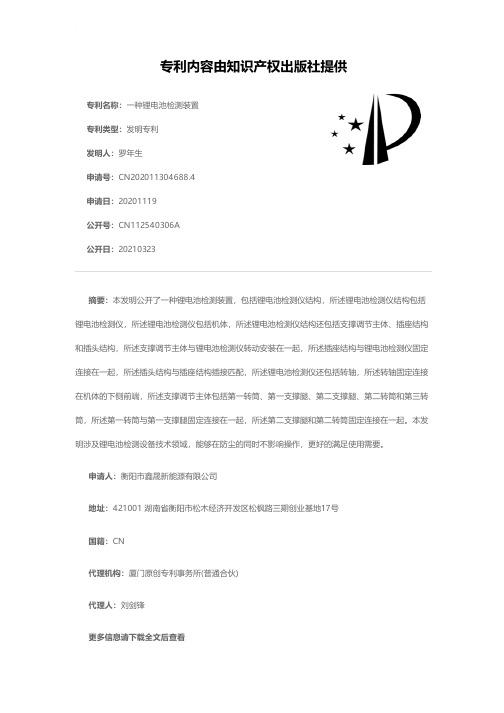

专利名称：一种锂电池检测装置专利类型：发明专利
发明人：罗年生
申请号：CN202011304688.4申请日：20201119
公开号：CN112540306A
公开日：
20210323
专利内容由知识产权出版社提供
摘要：本发明公开了一种锂电池检测装置，包括锂电池检测仪结构，所述锂电池检测仪结构包括锂电池检测仪，所述锂电池检测仪包括机体，所述锂电池检测仪结构还包括支撑调节主体、插座结构和插头结构，所述支撑调节主体与锂电池检测仪转动安装在一起，所述插座结构与锂电池检测仪固定连接在一起，所述插头结构与插座结构插接匹配，所述锂电池检测仪还包括转轴，所述转轴固定连接在机体的下侧前端，所述支撑调节主体包括第一转筒、第一支撑腿、第二支撑腿、第二转筒和第三转筒，所述第一转筒与第一支撑腿固定连接在一起，所述第二支撑腿和第二转筒固定连接在一起。

本发明涉及锂电池检测设备技术领域，能够在防尘的同时不影响操作，更好的满足使用需要。

申请人：衡阳市鑫晟新能源有限公司
地址：421001 湖南省衡阳市松木经济开发区松枫路三期创业基地17号
国籍：CN
代理机构：厦门原创专利事务所(普通合伙)
代理人：刘剑锋
更多信息请下载全文后查看。

专利名称：一种锂电池保护板检测装置
专利类型：实用新型专利
发明人：于立群,严伟,何志刚,鲍文光,齐伟华,汪仁志,毛丹利申请号：CN201922154463.4
申请日：20191203
公开号：CN211348477U
公开日：
20200825
专利内容由知识产权出版社提供
摘要：本申请公开了一种锂电池保护板检测装置，包括：直流稳压源，指示模块及包括多个分压电阻的电阻模块，其中：每个分压电阻的第一端与直流稳压源的输出端连接，每个分压电阻的第二端与锂电池保护板的采集引脚一一对应连接，指示模块与锂电池保护板的保护输出引脚连接；直流稳压源用于按当前测试规则输出预设电压，以便电阻模块模拟锂电池组的过压状态/欠压状态；指示模块用于指示锂电池保护板的工作状态；其中，分压电阻的个数由锂电池保护板的采集引脚的个数确定。

本申请通过硬件实现对锂电池保护板工作状态的检测，响应速度快，且直流稳压源和分压电阻相较于现有技术中采用软硬件集成的检测装置，成本低。

申请人：山东爱德邦智能科技有限公司
地址：276300 山东省临沂市沂南县经济开发区开元路88号
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：刘志红
更多信息请下载全文后查看。

专利名称：一种电池保护板检测装置专利类型：实用新型专利
发明人：吴明招,洪清阳,陈志缘
申请号：CN202021497830.7
申请日：20200724
公开号：CN212781029U
公开日：
20210323
专利内容由知识产权出版社提供
摘要：一种电池保护板检测装置，其结构包括检测箱，检测箱前端设有控制面板，检测箱上端设有检测槽，检测槽上设有电容槽，电容槽内壁两侧均设有一连接定位套，检测箱内设有万用表，万用表上接有两根表笔，两根表笔分别嵌入相对应的连接定位套内，采用电池保护板直接放置进行检测的结构，有效的提高检测工作的便利性。

申请人：泉州市超年电子机械有限公司
地址：362302 福建省泉州市南安市霞美镇光伏一路科技园二期4栋2楼
国籍：CN
代理机构：泉州凡硕知识产权代理有限公司
代理人：雷元平
更多信息请下载全文后查看。

专利名称：一种锂电池组保护板检测装置专利类型：实用新型专利
发明人：王玉龙,孙延先,任宁,潘健健,叶华申请号：CN201420582091.X
申请日：20141010
公开号：CN204166063U
公开日：
20150218
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种锂电池组保护板检测装置。

它包括壳体，壳体内设有中央处理单元、电源模块、第一电流检测模块、第二电流检测模块和电压检测模块，壳体上设有显示屏、按键组、电池接口、充电接口和放电接口，电池接口的正极与充电接口的正极和放电接口的正极电连接，电池接口的负极通过第一电流检测模块与充电接口的负极电连接，电池接口的负极通过第二电流检测模块与放电接口的负极电连接，电压检测模块的两端分别与电池接口的正极和负极电连接，中央处理单元分别与电源模块、第一电流检测模块、第二电流检测模块、电压检测模块、显示屏和按键组电连接。

本实用新型能够快速准确地检测出锂电池组保护板的保护功能是否正常。

申请人：浙江超威创元实业有限公司
地址：313100 浙江省湖州市长兴县雉城镇新兴工业园区雉洲大道12号
国籍：CN
代理机构：杭州杭诚专利事务所有限公司
代理人：尉伟敏
更多信息请下载全文后查看。

专利名称：一种电池保护板的检测装置专利类型：实用新型专利
发明人：余兵,张冠军
申请号：CN201921230544.1
申请日：20190731
公开号：CN210514531U
公开日：
20200512
专利内容由知识产权出版社提供
摘要：本实用新型涉及锂电池技术领域，特别是涉及一种电池保护板的检测装置，包括检测仪主件、直流电正极输出口、直流电负极输出口、恒流源输出正极线、恒流源输出负极线、恒流源输出电压调节旋钮、电压显示面板、保护板正极检测接口、保护板负极检测接口、正极输入电线、负极输入电线。

检测时，将恒流源输出电压调节到低于电池保护板设定的过放保护值，测量电池保护板的正极输出口和负极输出口，如检测电压显示模块中没有电压数字显示，则说明电池保护板的过放保护功能正常；将恒流源输出电压值调节到电池保护板设定的过放保护恢复电压值，测量正极输出口和负极输出口，如显示电压值与恒流源所设定的输出电压一致，则说明电池保护板的输出功能正常。

申请人：广州市锦叡新能源科技有限公司
地址：511400 广东省广州市番禺区番禺大道北555号番禺节能科技园内天安科技交流中心704国籍：CN
代理机构：东莞市华南专利商标事务所有限公司
代理人：王雪镅
更多信息请下载全文后查看。

专利名称：一种锂离子电池保护板的检测装置专利类型：实用新型专利
发明人：陈立新,陈靖尧,徐增文,白洋
申请号：CN202021236420.7
申请日：20200629
公开号：CN213181801U
公开日：
20210511
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种锂离子电池保护板的检测装置，包括底座和安装板，所述底座与安装板的底部通过转杆转动连接，所述转杆的一侧设有滑槽，所述滑槽内固定连接有滑杆，所述滑杆上滑动套接有L型卡杆，所述底座的顶部环绕设有与L型卡杆对应的多个卡槽，所述安装板的底部固定连接有多个支撑杆，所述底座的顶部设有与支撑杆对应的环形滑轨，所述安装板的顶部设有安装槽，所述安装槽的内壁上滑动插设有对称设置的两个导杆，所述导杆位于安装槽内的一端固定连接有固定板，所述固定板的底部固定连接有限位块。

本实用新型中通过多处调节机构的设置，使固定机构可以进行自由的调节，从而提升了检测装置的检测效率。

申请人：东莞市百维科技有限公司
地址：523000 广东省东莞市大朗镇犀牛坡村公凹二路68号二、三楼
国籍：CN
代理机构：东莞市浩宇专利代理事务所(普通合伙)
代理人：许王军
更多信息请下载全文后查看。

专利名称：一种电池保护板检测装置专利类型：发明专利
发明人：李练兵,姚路,唐会莉,杨鹏申请号：CN201510385301.5
申请日：20150630
公开号：CN104931839A
公开日：
20150923
专利内容由知识产权出版社提供
摘要：本发明一种电池保护板检测装置，包括模拟电池电压模块、自耗电电流检测模块、过流保护电流检测模块、评价保护行为模块、五路外接电源和主控CPU；所述过流保护电流检测模块包括电流源的控制电路和流过电池保护板的电流检测电路；所述五路外接电源具体为第一路外接电源、第二路外接电源、第三路外接电源、第四路外接电源和第五路外接电源；本发明装置能够自动检测电池保护板对电池组每一节电池的过充保护电压、过充恢复电压、过放保护电压、过放恢复电压，并检测整个电池保护板的自耗电电流和电池保护板对整个电池组放电时的过流保护电流。

申请人：河北工业大学
地址：300401 天津市红桥区丁字沽光荣道8号河北工业大学东院330#
国籍：CN
代理机构：天津翰林知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

专利名称：一种触发式锂离子电池保护板检测装置专利类型：实用新型专利
发明人：马玉刚
申请号：CN201420229803.X
申请日：20140507
公开号：CN203929920U
公开日：
20141105
专利内容由知识产权出版社提供
摘要：本实用新型提供一种触发式锂离子电池保护板检测装置，包括底座、固定于底座上的检测支架、固定于底座上的保护板支座、固定于检测支架上方并与之相连且可上下运动的气缸、与气缸固定连接的检测针，还包括安装在保护板支座上的、可用于固定检测工装的卡槽，卡槽内侧设有感应器；与气缸连接的电磁阀，电磁阀安装在检测支架内部，感应器通过电磁阀控制气缸的运动；与电磁阀相连的报警装置。

由于采用上述技术方案，对于保护板的检测更加方便，由于为半自动检测，设备的价格相对较低，设备易于维护。

具有结构合理，维护方便，加工成本低、生产效率高等优点。

申请人：天津华迈科技有限公司
地址：301700 天津市武清区开发区泉州公路西侧
国籍：CN
更多信息请下载全文后查看。

(19)国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202210225143.7(22)申请日 2022.03.07(71)申请人 东莞市百强电源科技有限公司地址 523718 广东省东莞市塘厦镇鹿苑路162号5栋302室(72)发明人 周德亮　黎泳伶　马滔　陈图伟　廖云鸿　陈卫　(74)专利代理机构 深圳华屹智林知识产权代理事务所(普通合伙) 44785专利代理师 陈建(51)Int.Cl.G01R 31/00(2006.01)G01R 1/04(2006.01)H05K 7/20(2006.01)(54)发明名称一种锂电池电池保护板用检测装置及其使用方法(57)摘要本发明公开了一种锂电池电池保护板用检测装置及其使用方法，属于锂电池技术领域，包括换热底座，所述换热底座内腔固定安装有多个散热机构，所述散热机构两侧均连通有鼓气机构，且两侧鼓气机构之间放置有待测试的电池保护板，所述换热底座顶部固定安装有测试机架，所述鼓气机构固定安装在测试机架一侧。

本发明中，第二滑杆在移动时能够拉动底侧第二弹簧进行吸能减震，压合座受力向下移动带动端子主体向下移动将插置槽口插置入电池保护板顶部接线口内，从而能够实现对电池保护板的自动连接定位，提高检测之前对接口处线缆的接线处理，降低检测接线量难度，并且通过自动压合的压合座保证接线处理效果，有效降低检测接线难度。

权利要求书2页 说明书6页 附图5页CN 114636878 A 2022.06.17C N 114636878A1.一种锂电池电池保护板用检测装置，包括换热底座，其特征在于，所述换热底座内腔固定安装有多个散热机构，所述散热机构两侧均连通有鼓气机构，且两侧鼓气机构之间放置有待测试的电池保护板，所述换热底座顶部固定安装有测试机架，所述鼓气机构固定安装在测试机架一侧，所述测试机架内腔顶部固定安装有压合机构，所述压合机构与一侧鼓气机构一侧相贴合，所述压合机构底部可调节连接有多个检测主体，所述测试机架顶部固定安装有电池组，所述电池组一侧通过线缆连接有检测主体，所述检测主体固定安装在测试机架顶部。

专利名称：一种锂电池检测装置专利类型：实用新型专利
发明人：林轩民,尹志文
申请号：CN202123080713.8申请日：20211209
公开号：CN216595428U
公开日：
20220524
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种锂电池检测装置，解决了人工检测锂电池的通电质量检测效率低的问题。

其特征在于：传送带上设有若干个弧形凹槽，支撑柱设有第一固定板和第二固定板，第一固定板和第二固定板之间固连有连接块，第一转动杆、第二转动杆设置在第一固定板靠近第二固定板的一侧，驱动机构设置在第一转动杆和第二转动杆之间，检测机构设置在第一夹紧板和第二夹紧板上。

将若干个锂电池放置在传送带上的弧形凹槽内，当锂电池经过第一固定板和第二固定板之间的正下方时，驱动机构带动第一转动杆和第二转动杆相向转动，使第一夹紧板和第二夹紧板将锂电池的两端夹住，此时通过检测机构检测锂电池的通电性能，操作简单，检测效率高。

申请人：浙江极海供能装备有限公司
地址：316100 浙江省舟山市普陀区展茅街道中科路2号普陀海洋科创园二期4幢3楼
国籍：CN
代理机构：舟山固浚专利事务所(普通合伙)
代理人：李飞
更多信息请下载全文后查看。

专利名称：一种锂电池检测装置及检测方法专利类型：发明专利
发明人：孔庆刚,邢云岭,黄宝霞
申请号：CN202210243006.6
申请日：20220311
公开号：CN114487878A
公开日：
20220513
专利内容由知识产权出版社提供
摘要：本发明公开了一种锂电池检测装置及检测方法，包括电池和主体，主体包括充放电接口，所述电池通过所述充放电接口与所述主体形成充电回路/放电回路，所述主体包括控制模块、通讯模块、通断开关、充电模块以及测温模块，所述控制模块与所述通讯模块、通断开关以及测温模块通信连接，测温模块检测主体及通断开关的温度，所述控制模块控制所述通断开关的通断，能够及时断电，所述充放电接口与所述通断开关和/或所述充电模块电性连接，所述通断开关包括若干并联的开关，所述通断开关与所述内部负载电性连接，所述主体上设有电源接口，所述电源接口与所述充电模块电性连接，能够实现锂电池的充放电检测，提升检测效率及装置使用的安全性。

申请人：星恒电源股份有限公司
地址：215153 江苏省苏州市苏州高新区科技城金沙江路181号
国籍：CN
更多信息请下载全文后查看。
