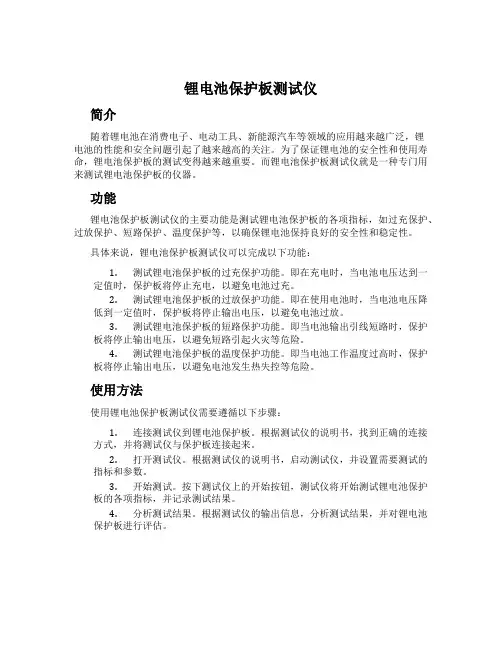

锂电池保护板测试仪简介随着锂电池在消费电子、电动工具、新能源汽车等领域的应用越来越广泛，锂电池的性能和安全问题引起了越来越高的关注。

为了保证锂电池的安全性和使用寿命，锂电池保护板的测试变得越来越重要。

而锂电池保护板测试仪就是一种专门用来测试锂电池保护板的仪器。

功能锂电池保护板测试仪的主要功能是测试锂电池保护板的各项指标，如过充保护、过放保护、短路保护、温度保护等，以确保锂电池保持良好的安全性和稳定性。

具体来说，锂电池保护板测试仪可以完成以下功能：1.测试锂电池保护板的过充保护功能。

即在充电时，当电池电压达到一定值时，保护板将停止充电，以避免电池过充。

2.测试锂电池保护板的过放保护功能。

即在使用电池时，当电池电压降低到一定值时，保护板将停止输出电压，以避免电池过放。

3.测试锂电池保护板的短路保护功能。

即当电池输出引线短路时，保护板将停止输出电压，以避免短路引起火灾等危险。

4.测试锂电池保护板的温度保护功能。

即当电池工作温度过高时，保护板将停止输出电压，以避免电池发生热失控等危险。

使用方法使用锂电池保护板测试仪需要遵循以下步骤：1.连接测试仪到锂电池保护板。

根据测试仪的说明书，找到正确的连接方式，并将测试仪与保护板连接起来。

2.打开测试仪。

根据测试仪的说明书，启动测试仪，并设置需要测试的指标和参数。

3.开始测试。

按下测试仪上的开始按钮，测试仪将开始测试锂电池保护板的各项指标，并记录测试结果。

4.分析测试结果。

根据测试仪的输出信息，分析测试结果，并对锂电池保护板进行评估。

常见问题1. 如何选择适合的锂电池保护板测试仪？在选择锂电池保护板测试仪时，需要考虑以下因素：1.测试仪的测试范围。

不同的锂电池保护板有不同的测试要求，测试仪的测试参数需要满足锂电池保护板的测试要求。

2.测试仪的精度和灵敏度。

测试仪的测试结果需要准确可靠，否则将会对锂电池的使用产生影响。

3.测试仪的价格。

不同的测试仪价格差异较大，选择合适的测试仪需要考虑自己的预算和实际需求。

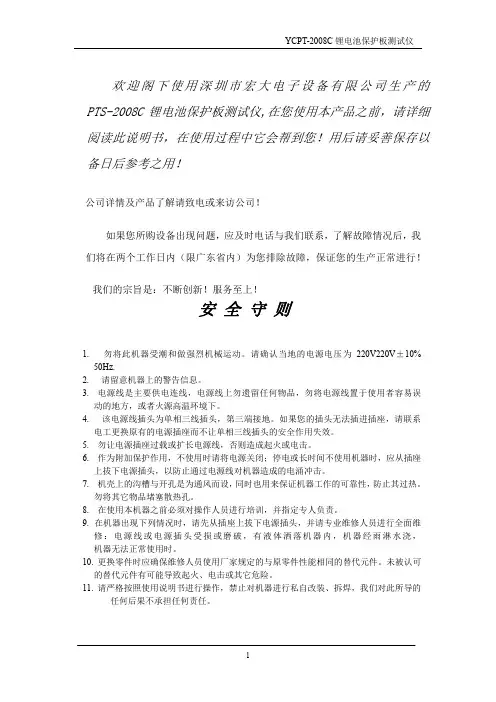

欢迎阁下使用深圳市宏大电子设备有限公司生产的PTS-2008C锂电池保护板测试仪,在您使用本产品之前，请详细阅读此说明书，在使用过程中它会帮到您！用后请妥善保存以备日后参考之用！公司详情及产品了解请致电或来访公司！如果您所购设备出现问题，应及时电话与我们联系，了解故障情况后，我们将在两个工作日内（限广东省内）为您排除故障，保证您的生产正常进行！我们的宗旨是：不断创新！服务至上！安全守则1. 勿将此机器受潮和做强烈机械运动。

请确认当地的电源电压为220V220V±10%50Hz.2.请留意机器上的警告信息。

3.电源线是主要供电连线，电源线上勿遗留任何物品，勿将电源线置于使用者容易误动的地方，或者火源高温环境下。

4.该电源线插头为单相三线插头，第三端接地。

如果您的插头无法插进插座，请联系电工更换原有的电源插座而不让单相三线插头的安全作用失效。

5.勿让电源插座过载或扩长电源线，否则造成起火或电击。

6.作为附加保护作用，不使用时请将电源关闭；停电或长时间不使用机器时，应从插座上拔下电源插头，以防止通过电源线对机器造成的电涌冲击。

7.机壳上的沟槽与开孔是为通风而设，同时也用来保证机器工作的可靠性，防止其过热。

勿将其它物品堵塞散热孔。

8.在使用本机器之前必须对操作人员进行培训，并指定专人负责。

9.在机器出现下列情况时，请先从插座上拔下电源插头，并请专业维修人员进行全面维修：电源线或电源插头受损或磨破，有液体洒落机器内，机器经雨淋水浇，机器无法正常使用时。

10.更换零件时应确保维修人员使用厂家规定的与原零件性能相同的替代元件。

未被认可的替代元件有可能导致起火、电击或其它危险。

11.请严格按照使用说明书进行操作，禁止对机器进行私自改装、拆焊，我们对此所导的任何后果不承担任何责任。

目录1.安全守则----------------------------------------------------------------------------------22. 前言-------------------------------------------------------------------------------------43. 功能概述-------------------------------------------------------------------------------54. 仪器外观-------------------------------------------------------------------------------65. 接线方式-------------------------------------------------------------------------------76. 开机和关机----------------------------------------------------------------------------87. 主功能菜单----------------------------------------------------------------------------98. 快速测试模式------------------------------------------------------------------------109. 精确测试模式------------------------------------------------------------------------1410. 延迟时间测试模式-----------------------------------------------------------------1711. 读码功能（DS2502兼容码）-----------------------------------------------------1912. 仪器校准模式------------------------------------------------------------------------20-13. 仪器特性指标------------------------------------------------------------------------21特别提示！！！因为本机采用的是通过3C强制认证标准的计算机开关电源，交流电源输入端对外壳（地线）有搞干扰电容，所以在电源线的中心地线一定要连接地线（接大地），或者从仪器机壳引一根线可靠接地，否则，在用手直接接角测试针时，可能会有轻微漏电感觉，但不至于对人身安全造成伤害。
