Aspen Plus流程模拟–Part II Bevis Shao2016.10.12Agenda•反应器单元模拟•流程选项和模型分析工具•激活分析•原油蒸馏过程模拟反应器单元模拟化学计量反应器Rstoic（1）用于模拟化学平衡数据和动力学数据未知或不重要的反应器，还可以计算产品的选择性和反应热化学计量反应器Rstoic（2）产率反应器RYield•可以模拟化学计量系数和反应动力学数据未知或不重要的反应，但需要已知反应产物的产率分布。
•只考虑总质量平衡，能够模拟单相、两相和三相反应器。
平衡反应器REquil•按照化学反应方程式中的计量关系进行反应计算，同时计算相平衡和化学平衡，不考虑反应动力学。
•能够模拟单相和两相反应，不能进行三相计算。
•可以通过规定产物生成比速率（Extend，速率/化学计量系数）或趋近平衡温度（Temperature Approach）来限制平衡。
吉布斯反应器RGibbs•RGibbs根据系统Gibbs自由能趋于最小的原则，计算同时达到化学平衡和相平衡时的情况。
•不要求规定反应的化学计量系数，可以应用于发生的反应未知或由于有许多组分参与反应致使反应数量很多的情况。
•吉布斯反应器RGibbs是唯一能处理汽-液-固相平衡的反应器模块。
化学反应对象•反应类型有两种：动力学（Kinetic）和平衡型（Equilibrium）•需输入反应物（Reactants）、产物（Products）以及对应的化学计量系数（Coefficient）。
•对于指数型反应对象，还要输入动力学方程式中每个组分的指数（Exponent），若不输入则默认为0，即反应速率的大小与该组分无关。
全混釜反应器RCSTR（1）•全混釜反应器RCSTR可以模拟达到理想混合的连续搅拌釜式反应器；•要求已知化学反应式、动力学方程和平衡关系；•可模拟单相、两相或三相体系，并可处理固体；•可同时计算动力学控制和平衡控制两类反应。
基于Aspen Plus软件的煤气化过程模拟评述刘永;蒋云峰;邓蜀平;熊志建;王敏龙【摘要】煤气化技术是实现煤清洁利用的有效途径,是煤炭转化的关键技术.通过利用Aspen Plus过程模拟软件建立气化炉模型,可以低成本、低风险、高效率的研究评估气化炉的气化性能和考察各项操作条件对气化产物的影响,寻找最佳操作点.总结了国内外科研机构已报道的各型基于Aspen Plus软件开发的气流床气化炉模型,分析了各种气化炉模型的区别与联系,并根据实践经验提出了煤气化过程模拟的发展方向.【期刊名称】《河南化工》【年(卷),期】2010(027)014【总页数】4页(P25-28)【关键词】煤气化;Aspen Plus;过程模拟【作者】刘永;蒋云峰;邓蜀平;熊志建;王敏龙【作者单位】中国科学院山西煤炭化学研究所,工程咨询中心,山西,太原,030001;中国科学院山西煤炭化学研究所,工程咨询中心,山西,太原,030001;中国科学院山西煤炭化学研究所,工程咨询中心,山西,太原,030001;中国科学院山西煤炭化学研究所,工程咨询中心,山西,太原,030001;中国科学院山西煤炭化学研究所,工程咨询中心,山西,太原,030001【正文语种】中文【中图分类】TQ541煤气化工艺是生产煤基化学品、煤基液体燃料、制氢、IGCC发电以及多联产系统的龙头技术、基础技术[1],是目前实现煤炭清洁、经济利用的有效方法,但各类煤气化装置投资均十分巨大。
在一个煤化工项目中,煤气化部分的投资一般要占到项目总投资的 60%以上。
煤气化技术研发的巨大时间和费用耗费,使许多相关科研机构望而却步,严重阻碍了煤气化工艺的研究以及工业化进程。
利用先进的计算机技术实现煤气化工艺的全过程模拟,可减少大量中间试验,获得实验条件下难以得到的性能信息;同时可利用已有的理论成果来低成本、无风险地对煤气化这个复杂过程进行优化研究,寻找最佳操作点,提高整个过程的效率。
Aspen Plus流程模拟软件在西安石化公司催化裂化装置上的
应用
董练昌;徐柏祥
【期刊名称】《石化技术与应用》
【年(卷),期】2011(029)004
【摘要】中国石油化工股份有限公司西安石化分公司用Aspen Plus流程模拟软件,建立了50万t/a催化裂化装置分馏及吸收稳定系统稳态工艺流程模型,并用该模型指导与优化生产装置.对吸收稳定系统进行技术改造(更换油浆蒸汽发生器管束,新增富气空冷器1台,新增稳定汽油空冷器1台)后,干气中C<,≥3>组分体积分数下降3.5个百分点,液化气增产量为200.8 kg/h,获得直接经济效益421万元/a.【总页数】5页(P354-358)
【作者】董练昌;徐柏祥
【作者单位】中国石油化工股份有限公司西安石化分公司,生产管理科,陕西,西安,710086;中国石油大庆石化公司,黑龙江,大庆,163714
【正文语种】中文
【中图分类】TE624.4<'+>1
【相关文献】
1.流程模拟技术在天津石化3#常减压装置上的应用 [J], 柳化增
2.Aspen Plus流程模拟软件在LLDPE装置上的应用 [J], 高彤;赵熠
3.锥盘-环流组合式汽提器在扬子石化公司重油催化裂化装置上的应用 [J], 李鹏;刘
梦溪;韩守知;卢春喜
4.泰州石化2#催化裂化装置流程模拟的应用 [J], 夏雨寰
5.济南石化1号催化裂化装置流程模拟应用 [J], 侯和乾;王卫
因版权原因，仅展示原文概要，查看原文内容请购买。

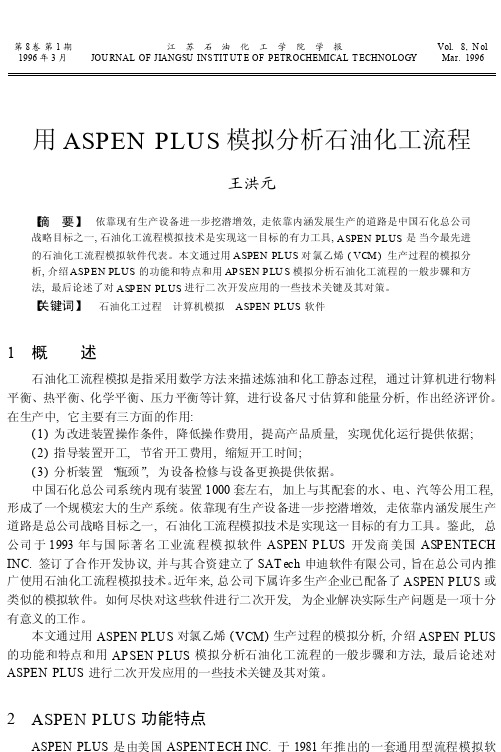

第8卷第1期1996年3月 江 苏 石 油 化 工 学 院 学 报JOU RNAL OF J IANGSU INSTIT UT E OF PETROCHEMICAL T ECHNOLOGYVol.8,N o1Mar.1996用ASPEN PLUS模拟分析石油化工流程王洪元【摘 要】 依靠现有生产设备进一步挖潜增效,走依靠内涵发展生产的道路是中国石化总公司战略目标之一,石油化工流程模拟技术是实现这一目标的有力工具,ASPEN PLUS是当今最先进的石油化工流程模拟软件代表。
