2012年第30期(总第45期)科技视界Science &Technology VisionSCIENCE &TECHNOLOGY VISION科技视界双频激电法是由中国工程院院士、中南大学何继善院士研究提出的一种频率域激发极化法,主要用来寻找铜、多金属等硫化矿床以及相应的伴生有色金属、稀有金属和其他矿床,也可以寻找磁铁矿、有极化效应的赤铁矿、镜铁矿和锰矿等黑色金属矿床。
1地质概况矿区属秦岭山系外方山余脉,地势总体北高南低,属中山区。
矿区中部最高地形标高525.1m,西北部河床最低标高305m,相对高差220.1m,属浅切割地形。
区内植被一般,通视条件较好。
水系属淮河流域,为沙河的支流,属于季节性河流,往东注入昭平台水库。
矿区内出露地层,自老至新为:中太古界太华岩群雪花沟组上段(Ar 2x 1)、中段(Ar 2x 2)、下段(Ar 2x 3)、中太古界太华岩群水底沟组(Ar 2s)、中元古界熊耳群鸡蛋坪组(Pt 2j 1)、第四系(Q)。
矿区内断裂构造发育,褶皱构造不明显。
断裂构造带主要呈北西~南东向延伸,大多数与岩层产状基本一致,产状为200°-240°∠50°-70°;其断裂带内角砾成分因其围岩不同而不同,主要有黑云斜长片麻岩角砾、斜长角闪片麻岩角砾。
矿区出露的主要为燕山晚期第一次侵入花岗岩和第二次侵入花岗岩,主要由黑云母角闪石英二长岩、巨斑状花岗岩组成。
岩石多呈肉红色,具半自形中细粒粒状、似斑状结构,块状构造。
斑晶多为斜长石,含量20-25%,晶粒粒度一般5-20mm,基质由钾长石、斜长石、石英及少量黑云母组成,微量矿物有磷灰石、榍石等。
矿区内共发现含矿构造带2条:F1及F2含矿构造带。
含矿构造带宽度在0.4-3.00m 不等,一般1-1.5m 左右,地表走向长度在数十米至百余米不等,倾角较陡,一般为50°-80°,普遍含矿,铜品位在0.13-0.79%之间,普遍伴生金,多数金品位较低。
双频道激电法在西藏吉如铜矿勘查中的应用[摘要]主要介绍双频激电法在西藏吉如地区铜矿的应用情况，分析研究区内双频道激发极化法所测量的视幅频率和视电阻率的特征，研究结果表明：双频激点法完全能适应西藏的气候寒冷、海拔高、地形起伏很大的地区，铜矿勘查中效果良好，是一种比较理想的地球物理勘探方法。
[关键字]双频道激电法激电测深吉如铜矿众所周知，电法勘探中的激发极化法是寻找有色金属矿产资源有效的一种勘探方法，对含电子导体的金属矿石反应效果较好。
双频道激电法是在克服变频法的一些缺点而发展起来的，使其具有高效率、抗干扰强等优点，在寻找有色金属、稀有金属和黑色金属等矿床资源勘查方面具有良好的找矿效果。
下面将从双频道激电法的工作原理出发来论述其野外工作及在找铜矿上的应用效果。
1双频激电法的原理在频率域研究激发极化，至少要测定两个频率的激发极化响应。
为了获得明显的激发极化效应，其中一个电流的频率充分低（以FL表示），这时地下介质得到充分的激发，测得的低频电位ΔV（FL）中含有足够的IP 电位；另一个电流的频率充分高，使得地下的介质来不及产生激发极化，测得的高频电位ΔV （FH）接近ΔV1。
在频率域中用视幅频率（以Fs表示）来表征激发极化，计算公式为：Fs（%）=ΔV（FL）-ΔV（FH）/ΔV（FL）*100%其含义为：激发极化总场电位差的振幅因频率不同而引起变化的百分率。
大家知道，在早期频率域激电中，采用两次供电的方法来实现向地下供两种频率的电流，但两次供电、两次测量即增加了观测时间，同时增加了供电、测量之间的联系，降低了生产效率，并且两次测量是在不同时间进行的，受各种偶然因素影响大，观测精度不易提高。
而双频道激电法的核心是同时供双频电流把两种频率的矩形波电流叠加起来供入地下，接收来自地下含有两个主频率的激电总场的电位差信息。
双频道激电不需要变频，也不需要在断电后测量二次电位，要求的供电电流比时间域小几十倍，不但轻便、效率高，同时又因为同时供电测量，从而提高了精度。

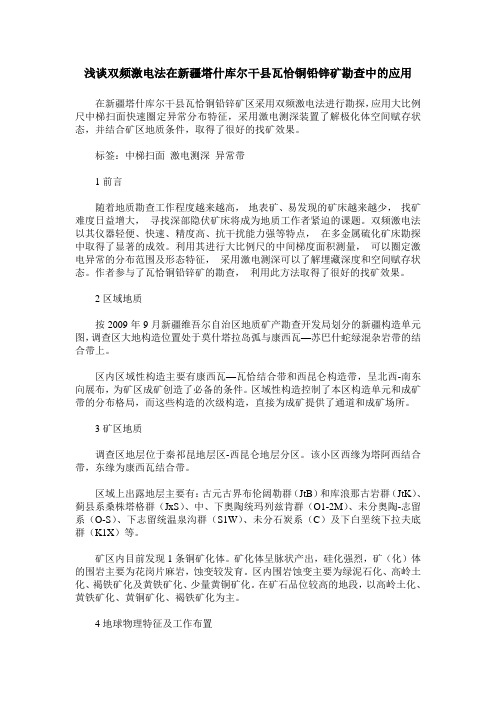

浅谈双频激电法在新疆塔什库尔干县瓦恰铜铅锌矿勘查中的应用在新疆塔什库尔干县瓦恰铜铅锌矿区采用双频激电法进行勘探，应用大比例尺中梯扫面快速圈定异常分布特征，采用激电测深装置了解极化体空间赋存状态，并结合矿区地质条件，取得了很好的找矿效果。
标签：中梯扫面激电测深异常带1前言随着地质勘查工作程度越来越高，地表矿、易发现的矿床越来越少，找矿难度日益增大，寻找深部隐伏矿床将成为地质工作者紧迫的课题。
双频激电法以其仪器轻便、快速、精度高、抗干扰能力强等特点，在多金属硫化矿床勘探中取得了显著的成效。
利用其进行大比例尺的中间梯度面积测量，可以圈定激电异常的分布范围及形态特征，采用激电测深可以了解埋藏深度和空间赋存状态。
作者参与了瓦恰铜铅锌矿的勘查，利用此方法取得了很好的找矿效果。
2区域地质按2009年9月新疆维吾尔自治区地质矿产勘查开发局划分的新疆构造单元图，调查区大地构造位置处于莫什塔拉岛弧与康西瓦—苏巴什蛇绿混杂岩带的结合带上。
区内区域性构造主要有康西瓦—瓦恰结合带和西昆仑构造带，呈北西-南东向展布，为矿区成矿创造了必备的条件。
区域性构造控制了本区构造单元和成矿带的分布格局，而这些构造的次级构造，直接为成矿提供了通道和成矿场所。
3矿区地质调查区地层位于秦祁昆地层区-西昆仑地层分区。
该小区西缘为塔阿西结合带，东缘为康西瓦结合带。
区域上出露地层主要有：古元古界布伦阔勒群（JtB）和库浪那古岩群（JtK）、蓟县系桑株塔格群（JxS）、中、下奥陶统玛列兹肯群（O1-2M）、未分奥陶-志留系（O-S）、下志留统温泉沟群（S1W）、未分石炭系（C）及下白垩统下拉夫底群（K1X）等。
矿区内目前发现1条铜矿化体。
矿化体呈脉状产出，硅化强烈，矿（化）体的围岩主要为花岗片麻岩，蚀变较发育。
区内围岩蚀变主要为绿泥石化、高岭土化、褐铁矿化及黄铁矿化、少量黄铜矿化。
在矿石品位较高的地段，以高岭土化、黄铁矿化、黄铜矿化、褐铁矿化为主。
双频激电法在西澳矿产勘查中的应用王宏宇;李涛【期刊名称】《物探与化探》【年(卷),期】2016(040)005【摘要】This paper briefly describes the principle and characteristics of the dual frequency induced polarization method on the basis of the application in typical overburden area ( savanna area coverage) of Western Australia, and discusses such aspects as to how to solve the problems met in work plan design, array selection, selection of working frequency, and conductivity improvement, and how to overcome inductively coupled problems under the special geological landscape condition. What is more, the authors give the solutions of these problems and make a summary of some work principles of universal value. In conclusion, the dual frequency induced polarization method has good application effect in the special environment of a gold mine in Australia, the delineation of the IP anomalies is consist⁃ent with the expectation of geologists, and engineering verification is necessary for further work. It is held that the dual⁃frequency IP method in the process of design and field construction in overseas mineral exploration work should be based on the comprehensive analy⁃sis of the influencing factors in various aspects as well as scientific decision⁃making, and effective measures should be adopted to elimi⁃nate the possible factors affecting the accuracy of themeasurement data. Only in this way can we enjoy the full play of the technical ad⁃vantages of the dua⁃frequency IP method and obtain satisfactory results.%结合双频激电法在西澳大利亚典型覆盖区（热带稀树草原覆盖区）的应用实践，讨论了在特殊地质景观条件下，双频激电法在工作设计中装置选择、工作频率选择、接地电阻改善、电磁耦合克服等方面遇到的问题以及解决这些问题所提出的技术方法，总结整理了一些具有代表性的工作准则和野外工作经验。
双频激电法在河南某铜矿勘查中地应用【摘要】在河南某铜矿勘查中采用双频激电法 , 应用大比例尺中梯扫面快速圈定异常分布特征 ,发现三块双频激电异常区 , 并在主要异常部位进行了工程验证 , 取得了良好地效果 .【关键词】双频激电；视幅频率；视电阻率双频激电法是由中国工程院院士、中南大学何继善院士研究提出地一种频率域激发极化法 , 主要用来寻找铜、多金属等硫化矿床以及相应地伴生有色金属、稀有金属和其他矿床 , 也可以寻找磁铁矿、有极化效应地赤铁矿、镜铁矿和锰矿等黑色金属矿床 .1地质简况矿区属秦岭山系外方山余脉 ,地势总体北高南低 , 属中山区.矿区中部最高地形标高525.1m,西北部河床最低标高305m,相对高差220.1m,属浅切割地形.区内植被一般，通视条件较好.水系属淮河流域,为沙河地支流，属于季节性河流，往东注入昭平台水库.矿区内出露地层 ,自老至新为：中太古界太华岩群雪花沟组上段＜ar2x1 ）、中段＜ar2x2）、下段＜ar2x3）、中太古界太华岩群水底沟组＜ar2s ）、中元古界熊耳群鸡蛋坪组 vpt2j1 ）、第四系＜q）矿区内断裂构造发育 ,褶皱构造不明显 . 断裂构造带主要呈北西〜南东向延伸，大多数与岩层产状基本一致，产状为200° -240 ° / 50° -70 °;其断裂带内角砾成分因其围岩不同而不同，主要有黑云斜长片麻岩角砾、斜长角闪片麻岩角砾 .矿区出露地主要为燕山晚期第一次侵入花岗岩和第二次侵入花岗岩,主要由黑云母角闪石英二长岩、巨斑状花岗岩组成 . 岩石多呈肉红色 , 具半自形中细粒粒状、似斑状结构 , 块状构造 . 斑晶多为斜长石，含量20-25%,晶粒粒度一般5-20mm基质由钾长石、斜长石、石英及少量黑云母组成，微量矿物有磷灰石、榍石等.矿区内共发现含矿构造带2条：fl及f2含矿构造带.含矿构造带宽度在 0.4-3.00m 不等, 一般 1-1.5m 左右, 地表走向长度在数十 M至百余M不等，倾角较陡，一般为50° -80 ° ,普遍含矿，铜品位在0.13-0.79% 之间, 普遍伴生金 , 多数金品位较低 .2地球物理特征表 1 矿区标本测试结果对矿区内主要成矿地区采集地 78块标本进行物性测试 <表1）, 得到了以下物性资料： <1）岩石电性特征：未明显矿化岩石标本地视幅频率较高 , 其平均值为 1.66%.矿化岩石标本地极化率较高,fs为2.93%,其中成矿构造岩石地fs为3.14%•岩矿石标本和含矿性及极化率也具有正相关关系 . 不同地段矿化岩石地 fs 值因其硫化物含量和结构构造不同而呈现较大地变化 . 矿化地区电阻率较小, 非矿化地区电阻率较高 , 但电阻率差异不大 . 本区矿化地质体与围岩有较大地极化率差异 , 可形成明显地激电异常 .<2 ）极化场特征：本区地区域背景值中等 ,第四系地背景值为 1.42%.3原理及工作方法双频道激发极化法是中国工程院院士、中南大学何继善院士根据我国有色金属矿产资源多分布在山区 , 其交通不便、地形复杂、工业电干扰严重地特点 ,而常规地双频激电法由于其装备笨重 , 工作效率低 ,难以面积性推广应用地情况下而首次提出地一种新型频率域激发极化法 , 其核心是发送机将高低两种频率地电流合成为特殊波形地双频电流同时发送到大地 .一般高频电流地频率为 4hz, 低频电流地频率为 4/13hz, 即高、低两种频率电流地频比为 13. 接收机同时接收双频电流经过大地介质传导后 , 在介质中产生地高频电位差＜3 ug），低频电位差＜8 ud）,并根据公式fs= ■x 100%和p s=k■ k分别计算视幅频率fs和视电阻率p s.本次工作采用 sq-3c 型双频道轻便型激电仪＜一发双收配置） , 以中间梯度装置类型进行测量.其中ab供电极距1400M,mn40M线距100M点距20M供电电源选用36个12v4a地蓄电池串联.根据实地野外实验后 , 确定采用 4hz、4/13hz 发射频率组进行发射 , 测量地物理参数为视幅频率fs、视电阻率p s、高频电位差8 ug、低频电位差8 ud及供电电流i.在野外施工中常常需要避免或者减小接地电阻和电磁耦合对测量中地影响 . 对于接地电阻地改善 , 其关键点在于增加电极与土壤地接触面积 , 常用地方法为使用多根电极并联或者使用锡箔纸代替电极 , 这样可以大大增加接触面积 , 同时在接地电极附近浇上盐水效果会更佳 . 在野外测量过程中常出现负值情况 , 多数情况下与电磁耦合现象分不开 . 在野外施工中 , 采用导线尽量铺设在干燥处 , 供电导线与测量导线之间需间隔一定距离尽量减少供电电极地接地电阻等方法来减小电磁耦合对测量过程地干扰.4应用效果为了了解该区土壤地球化学测量中主要异常元素 cu 地赋存状态及规模,在该区采用双频道激电法 ,开展了 1：1万地面积性测量工作,并且在异常部位进行了质量检查重复测量 , 以保证工作精度和施工质量.图 1为 90号测线质量检查对比曲线 .图 1 90 号测线质量检查对比曲线图 2 矿区双频激电视福频率 fs 等值线平面图图3矿区双频激电视电阻率p s等值线平面图在视福频率 fs 等值线平面图＜图 2）上,以不同背景 ,不同异常下限圈定激电异常 3 处,编号为 jd1 、jd2 、jd3.jd1 异常：位于矿区西北角 , 以2.34%等值线圈定地异常为南北走向地拉长椭圆状异常；向北未封闭 , 异常规模中等 . 视福频率 fs 值在2.34%-3.24%之间，宽度范围100-400M,长度600M,但在视电阻率p s等值线平面图＜图3）上,有一个长度300M,宽80M地极低阻区, 视电阻率p s 在 72-258 之间, 属于高极化低阻区 , 而两边是高阻区, 视电阻率p s 在 885-2962 之间, 差距非常明显 , 因此存在矿化带地可能性非常大 .jd2 异常：位于矿区北部中间 , 以 2.10%等值线圈定地异常为南北向地拉长椭圆状异常 .视福频率 fs 值在 2.34%-3.32%之间, 面积较小，长度为400M,宽度在100-200M,电阻率值在127-509之间，属高极化中阻区 .jd3 异常：位于矿区东北角 , 以2 .86%等值线圈定地异常 , 向东北未封闭,规模比较大 .视福频率 fs 值在 2.86%-5.59%之间,面积比较大,长度800M,宽度在250-550M,电阻率值中等，存在两块低阻区，第一块在北边，长300M,宽度200M,结合地质资料认为，是由fl含矿构造带引起；第二块在南边，长200M,宽度200M,结合地质资料认为 , 是由 f2 含矿构造带引起 .08 横勘探线与 90 号物探测线基本重合 , 根据物探剖面并结合地质剖面 <图4)和钻孔资料，圈出矿体一个vii -1 ),矿体长约100m, 宽约65.3m,标高220m,cu品位在0.33〜0.898%之间，平均品位为 0.51%,同时看出物探剖面有很明显地低阻、高极化异常 , 该位置与地质剖面地铜矿脉对应较好 , 且倾向与推测倾向吻合 .5结论通过对本区进行双频激电扫面工作及综合研究 , 发现 3块双频激电异常区 , 并在主要异常部位进行了工程验证 , 取得了良好地效果 , 证明了双频激电法在查明隐伏或深部金属硫化物矿体地规模、赋存状态、矿体空间定位预测 ,指导山地工程 , 加快找矿进程 ,节约勘探成本中发挥了极其重要地作用 .【参考文献】[1]何继善.双频激电法[m].北京：高等教育出版社，2006 : iii —ix .[2]柳建新 , 刘春明, 等. 双频激电法在西藏某铜多金属矿带地应用[j].地质与勘探,2004,40<2 ) : 59-61.[3]李生路, 关承英, 李军锋, 等.双频激电法在小秦岭下蒿坪金矿勘查中地应用 [j]. 武汉大学学报：工学版 ,2008,41<5 )： 129-132.[4]王昌勇, 严鸿,严永帮, 等.双频激电法在西藏楚多曲地区地应用效果[j].物探与化探，2009,33<5 ) : 541-544.[ 责任编辑：尹雪梅 ]。
