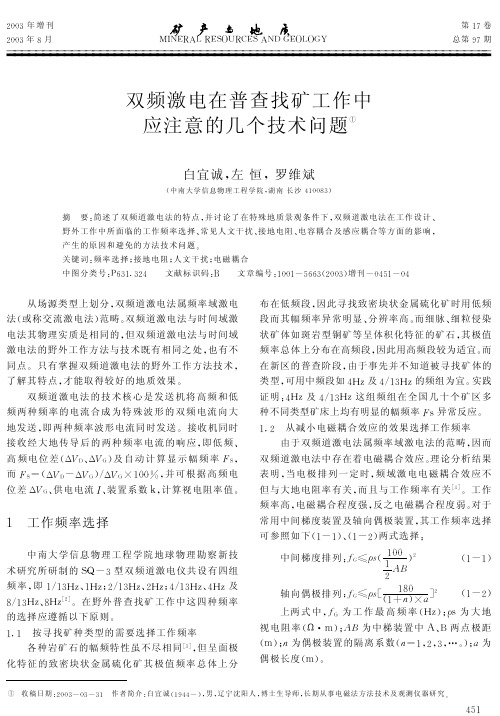

12A B )2(1-1)轴向偶极排列:f G ≤ρs [180(1+n )×a]2(1-2)上两式中,f G 为工作最高频率(H z );ρs 为大地视电阻率(Ω·m );A B 为中梯装置中A 、B 两点极距(m );n 为偶极装置的隔离系数(n =1,2,3,…。
);a 为偶极长度(m )。
154①收稿日期:2003-03-31作者简介:白宜诚(1944-),男,辽宁沈阳人,博士生导师,长期从事电磁法方法技术及观测仪器研究。
1.3从工作效率选择工作频率由于双频道激电法所选用的工作频率在0.077H z～8H z之间,属超低频频段,其周期时间长,而接收机一般在接收到双频信号三个周期后才能趋于稳定,S Q-3型双频道激电仪的4H z及4/13H z这一频组从开始接收到信号到测量完毕,至少需要低频4个周期约13s时间,而1H z及1/13H Z频组则至少需要约52s时间。
可见,频率高的频组工作效率高,频率低的频组工作效率低。
2接地电阻的改善2.1影响接地电阻的因素接地电阻是指电极打入大地后,从电极表面到无穷远之间的大地电阻。
野外生产中用铜质、铁质的棒状电极作为供电电极较为普遍,接地电阻阻值与下面三种因素有关:(1)电极半径大,电极表面大,接地电阻减小;(2)电极入土深度大时与土壤接触面积大,接地电阻减小;(3)接地电阻与电极附近的岩石、土壤的电阻率成正比,土壤电阻率小,接地电阻便小;反之则大。
2.2减小接地电阻的方法在生产中为了提高信噪比而需增大供电电流。
为了增大供电电流常见是增大供电电压,这样作不但电能消耗在接地电阻上,而且增大电磁耦合效应,因而采取降低A B极接地电阻方法较为合适。
减小接地电阻的关键之一是增大电极与土壤接触的有效面积。
土壤是由许多细小颗粒组成,土质越细,颗粒越小,接触面积越大;电极与土壤接触越紧密,其接触面积越大;多根电极并联可增大接触面积;用铝箔代替棒状电极可大大增加接触面积。
ENSURING SAFE COMMUNICATION, NO MATTER THE ELEMENTMining and Petrochemical personnel are faced with extreme temperatures and challenging conditions in everyday operations and require an adaptable two-way radio to instantly transmit voice and data communications and collaborate with work partners in real-time. The APX 4000XH is a purpose-built P25 two-way portable radio delivering loud, clear audio that significantly reduces background noise to ensure the message gets through the first time, in noisy environments. Given that the APX 4000XH is intended for use in extreme operating environments, its purpose-built design has been subjected to extreme testing to simulate harsh usage in field. This unbeatable offering seamlessly connects workers while increasing operational efficiency and employee productivity.LOUD AND CLEARThe APX 4000XH leverages the leading attributes of the APX family of P25 TDMA portables like the 2-microphone design. Built to reduce background noise, you can speak and hear clearly over heavy equipment, diesel engines and drilling activities.• N ew magnetic speaker grill has reduced magnetic force to deflect metallic dust and fibers from impacting audio quality.• D ual microphone locates voice and cancels out ambient noise.• E xtreme Audio Profile reduces background noise and improves voice clarity.• E quipped with the latest AMBE digital voice vocoder.APX 4000XH PORTABLE RADIOHAZLOC SAFEA compact P25 Phase 2 capable portable, the APX 4000XH is built tough –inside and out to withstand harsh environments and tested to the US military standard MIL-STD Rated G. The skeleton design also helps protect the core from shock/impact and submersion.• H ighest hazardous classification rating offered on APX portfolio: CSA -157, IECEx.• W ith the bright orange HAZLOC safe standard housing, this radio is easy to identify in hazardous conditions.• S implified, 2 knob controls provide easy access to channel switching and volume control when using gloves.• E nhanced T-grip design provides better grip and control.RF BANDS•800/900 M H z•9600 Baud Digital APCO P25 Phase 1FDMA and Phase 2 TDMA Trunking•3600 Baud SmartNet®, SmartZone®, SmartZone, Omnilink Trunking•D igital APCO 25, Conventional, Analog MDC 1200, Quick Call II System Configurations •N arrow and Wide Bandwidth Digital R eceiver(6.25 kHz equivalent/25/20/12.5 k Hz)•Intelligent Priority Scan STANDARD FEATURES•CSA -157, IECEx•IP68 (2m/4hr), Mil Std 512.X Delta - T•M3 – Orange Housing Standard•0.5 W High Audio Speaker with 2-mic Noise Canceling Technology•ASTRO 25 Integrated Voice and Data •Mission Critical Wireless Bluetooth®*•ADP Software •Voice Announcements•Instant Recall•ISSI 8000 Roaming•Radio Profiles, Dynamic Zone •Intelligent Lighting•Single-key ADP Encryption OPTIONAL FEATURES•GPS Outdoor Location Tracking •Mission-Critical Geofence•Multi-key for 128 Keys and Multi-algorithm Programming Over Project 25 (OTAP)•Digital Tone Signaling•Site Selectable•P25 Authentication•Man Down Sensor PROGRAMMING•U tilizes Windows 7 and 8 Customer Programming Software (CPS) withRadio Management* Compatible with BT 2.1 HSP, PAN, DUN and SPP BT Profiles FEATURE OVERVIEWInches 5.86 2.60 1.29 2.93 1.3911.04oz Millimeter148.866.132.874.435.2313gNote. APX 4000XH radio models are CSA intrinsically safe, when properly equipped with battery NNTN8750A for, Division 1, Class, Groups A, B, C, D, Class,Groups E, F, G, Class III. For more details on all CSA approved accessories refer to APX4000XH CSA manual.LEADING-EDGE ACCESSORIESTo maintain CSA system certification, it is critical you use Motorola certified batteries and accessories with your APX 4000XH.INC REMOTE SPEAKER MICROPHONEUnleash the power of Motorola’s Industrial Noise Canceling (INC) Remote Speaker Microphone (RSM) and be heard in loud environments. An innovative dual-microphone design suppresses background noise so you can hear and be heard. Plus, a large 1-watt speaker delivers the loudest, clearest audioavailable – up to 25% more than MOTOTRBO RSMs – so you can hear above very high level noiseRLN5314Receive-only one wire earpiece withclear acoustic tube, beige.RLN5313Receive-only one wire earpiece withclear acoustic tube, black.BDN6781Receive-only one wireearbud, black.NNTN8382IMPRES™ INC Remote SpeakerMicrophone, IP57 Submersible.NNTN8383IMPRES INC Remote SpeakerMicrophone with threaded3.5mm audio jack.IMPRES REMOTE SPEAKER MICROPHONESYou need the best possible audio quality so your communication remains loud and clear. With these remote speaker microphones you can stay safe in the toughest environments. IMPRES audio ensures your voice is heard clearer, crisper, and louder regardless of level or direction you’re speaking into theaccessory. Windporting reduces the effect of wind and other outdoor noises so your messages are always heard clearly.PMMN4067IMPRES Remote Speaker Microphone withvolume toggle switch, emergency button andWindporting (IP64).PMMN4050IMPRES Remote Speaker Microphone with3.5 mm audio jack (IP54).RLN4941Receive-only earpiece with translucenttube and rubber eartip. Compatible withPMMN4050 and PMM4062.RMN4054Peltor™ Receive-only dual-muff Heavy-DutyHeadset. For use with Remote SpeakerMicrophone PMMN4050.PMLN5275Behind-the-head Heavy Duty Headset with24dB noise reduction rating. This dual-muffheadset includes flexible noise-cancelingboom microphone with a push-to-talkswitch located on the earcup. Can be wornwith or without a helmet.NNTN8379Peltor Heavy Duty Headset with helmetattachment and noise-cancelling boommicrophone, 24dB noise reduction rating.Requires NNTN8378 or PMLN6368 PTTadapter. Helmet not included.NNTN8380Peltor Heavy Duty Headset with helmetattachment and noise-cancelling boommicrophone, 26dB noise reduction rating.Requires NNTN8378 or PMLN6368 PTTadapter. Helmet not included.NNTN8378Peltor Push-to-Talk Adapter, rugged andeasy to operate with heavy gloves.PMLN6368Peltor Push-To-Talk Adapter, small.IMPRES BATTERY MANAGEMENTWith the unique IMPRES Battery Data Reader or IMPRES Battery Fleet Management systems, you can efficiently manage batteries with real-time data. This easy-to-use software application shows you if there is enough capacity for a full shift, alerts you to low capacity batteries, prevents downtime and eliminates throwing batteries out prematurely.IMPRES DATA READERIMPRES Battery Data Reader enables easy and instantaneous read-out of information that is stored in the battery to facilitate battery management. The Battery Reader is a standalone tool that is ideal for a technician’s workbench to enable quick, individual battery analysis, while IMPRES Battery Managementallows simultaneous analysis of an entire fleet of batteries. Laptop not included.NNTN7392NNTN7676IMPRES Battery Management Software (download).HKVN4036Entitlement ID, each ID is for up to 20 PCs.NNTN7677Charger Interface Unit for each Multi-Unit Charger.NNTN8045Charger Interface Unit for each Single-Unit Charger.IMPRES BATTERIES AND CHARGERSThe IMPRES smart energy battery keeps your radio performing on long shifts. Only IMPRES batteries can be charged 150 additional times as compared toa standard battery—a 43% increase in charge cycles.NNTN8750IMPRES 2000 mAh Li-Ion battery.WPLN4232IMPRES Single-Unit Charger.WPLN4219IMPRES Multi-Unit Charger with 6 displays.WPLN4212IMPRES Multi-Unit Charger with 1 display.NNTN7616IMPRES Single-Unit Rapid Rate Vehicular Charger.NNTN8525Travel Charger with voltage regulated vehicular charger adapter, custom charger base, mounting bracket, and coil cord.NNTN8169Insert for NTN1873/WPLN4111 XTS Single-Unit Charger.NNTN8170Insert for WPLN4108/4130XTS Multi-Unit Charger (6 per pack).CARRY ACCCESSORIESSwivel belt loop cases have a metal d-ring to help keep the case secure in high activity situations.PMLN56102.5 inch replacement leatherswivel belt loop.PMLN46512 inch hard plastic belt clip.PMLN60862.5 inch hard plastic belt clip. PMLN73272.5 inch hard leather carry casewith swivel belt loop for fullkeypad radio.PMAF4020Whip Antenna 800-900 MHz.0104067J27Accessory Connector DustCover Assembly.MISCELLANEOUSFor more information please visit us at: /apx4000XH MOTOROLA, MOTO, MOTOROLA SOLUTIONS and the Stylized M Logo are trademarks or registeredtrademarks of Motorola Trademark Holdings, LLC and are used under license. All other trademarks are theproperty of their respective owners. ©2017 Motorola, Inc. All rights reserved. 04-2017。
双频激电法野外工作方法和技术双频激电法主要用来寻找铜、多金属等硫化矿床以及相应的伴生有色金属、稀有金属和其他矿床。
也可以寻找磁铁矿、有极化效应的赤铁矿和镜铁矿、锰矿等黑色金属矿床。
此外，还可以寻找煤、石墨矿和地下水。
双频激电法除了对致密块状矿有很好反映之外，对浸染状和星散状矿体也有独特的效果，所以它是寻找斑岩型铜矿有效的物探方法，同时还可借助浅部矿化和浸染晕发现深部矿体。
正因为双频激电对矿化反映灵敏，不够工业品位的矿化也能形成异常，因此对获得的异常有必要作进一步的分析和甄别。
在某一地区是否投入双频激电法，主要取决于地质任务，地质、地球物理条件和技术经济指标。
地质任务的确定则必须兼顾主观和客观的条件。
一般地讲，主观是指人们所要解决的矿产地质任务或其它任务的愿望，客观则是指自然界所提供的物质基础和前提条件。
仅从主观的愿望出发，往往会造成浪费或事倍功半，这样的教训很多、也是很深刻的。
因此，首先要从地质、地球物理条件的分析中提出地质任务，然后通过各种手段了解物性差异、有利条件和不利因素，再经过成本、效益和地质效果的综合分析，决定是否投入双频激电工作。
在具体工区，究竟是投入双频激电法，还是时间域激电法（俗称直流激电法），应根据地形、地质条件作合适的选择，扬长避短，灵活应用。
一般地说，在地形较平坦如平原、盆地上，交通条件好，以及非工业干扰区，干扰小、接地好，既可使用双频激电法，也可使用时间域激电法。
而在山区，地形很差，以及工业及人口密集区，工业干扰和人文干扰较大，接地条件相对较差时，双频激电法远远优于时间域激电法和其他形式测量的激电法，如变频法、奇次谐波法等。
大量实践证明，双频激电法能够应用于地质工作的各个阶段。
在1：5万或1：2.5万的小比例尺面积性普查工作中，可用来发现和寻找成矿远景区或矿化带，也可配合同比例尺的地质填图。
在1：1万的中比例尺详细普查工作中，可用来圈出矿化富集带范围，为进一步详查提供依据。
双频激电方法技术手册青海省有色地勘局八队物探项目部2013-3目录第一章前言 (1)第二章频率域激电的方法技术 (2)第三章野外工作方法和技术 (5)第四章岩矿石物性参数的测定 (8)第五章内业资料整理 (9)第六章野外观测质量的评价 (9)第七章人员组织与设备配置 (11)附录A：双频激电仪的技术要求与使用规定 (11)附录B：幅频率的标本测定法 (14)附录C：设计书编写提纲 (15)附录D：报告书编写提纲 (16)附录E：双频激电常见问题解答 (17)第一章前言双频激电法是在何继善院士发明的双频激电仪的基础上发展起来的一种频率域激电法，该方法曾在有色、地质、石油、煤炭、冶金等系统得到广泛应用，在普查找矿工作中发挥了重要作用。
随着双频激电法在我国地质矿产普查领域的普及，根据国家地质调查局的意见，为了实施规范化管理，进一步提高双频激电法的找矿效果，特编写本工作手册。
本手册的部分数据是依据2000年及2001年双频激电示范区的工作，以S-2型双频激电仪为例，结合我们以前在实际应用中所取得的成果得来的。
1.1 双频激电法的应用范围随着双频激电法在全国有色金属系统、冶金系统、地质系统、化工系统、基建工程兵部队和水电系统等地质队、物探队的推广使用，应用地区遍及全国各地，其中包括气候恶劣、气温变化很大的新疆、青海、甘肃，气候潮湿的福建、广东、广西，地形起伏剧烈的云贵高原，天气寒冷的东北三省及风沙严重的内蒙地区。
矿种涉及锡、铜、铅、锌、钨、锑、金、银、锰、铁等金属矿产和硫、磷、硼、煤等非金属矿产，并能解决工程、水文地质问题。
1.2 工作设计的编写工作设计是保证完成工作任务的作战方案和措施，没有设计和设计未经上级主管部门审查批准不得施工。
一般临时性零星突击工作、方法试验及矿点踏勘检查可不编写设计。
在接到任务后，应进行现场踏勘，收集工作区的各种有关资料，结合现场实际情况，组织编写工作设计。
新测区和新矿种的设计由于物探资料较少，依据不够充分，应酌情在方法试验的基础上进行编写。
第一章前言双频激电法是在何继善院士发明的双频激电仪的基础上发展起来的一种频率域激电法，该方法曾在有色、地质、石油、煤炭、冶金等系统得到广泛应用，在普查找矿工作中发挥了重要作用。
随着双频激电法在我国地质矿产普查领域的普及，根据国家地质调查局的意见，为了实施规范化管理，进一步提高双频激电法的找矿效果，特编写本工作手册。
本手册的部分数据是依据2000年及2001年双频激电示范区的工作，以S-2型双频激电仪为例，结合我们以前在实际应用中所取得的成果得来的。
1.1 双频激电法的应用范围随着双频激电法在全国有色金属系统、冶金系统、地质系统、化工系统、基建工程兵部队和水电系统等地质队、物探队的推广使用，应用地区遍及全国各地，其中包括气候恶劣、气温变化很大的新疆、青海、甘肃，气候潮湿的福建、广东、广西，地形起伏剧烈的云贵高原，天气寒冷的东北三省及风沙严重的内蒙地区。
矿种涉及锡、铜、铅、锌、钨、锑、金、银、锰、铁等金属矿产和硫、磷、硼、煤等非金属矿产，并能解决工程、水文地质问题。
1.2 工作设计的编写工作设计是保证完成工作任务的作战方案和措施，没有设计和设计未经上级主管部门审查批准不得施工。
一般临时性零星突击工作、方法试验及矿点踏勘检查可不编写设计。
在接到任务后，应进行现场踏勘，收集工作区的各种有关资料，结合现场实际情况，组织编写工作设计。
新测区和新矿种的设计由于物探资料较少，依据不够充分，应酌情在方法试验的基础上进行编写。
矿区外围及面积较大的普查、详查工作应编写总体设计，根据总体设计逐年编写年度工作设计。
设计一经审批，不得更改。
在施工中发现设计有不符合实际的地方，应由施工单位提出修改意见，报上级有关部门审批，未经批准不得任意更改。
工作设计书应由物探技术人员本着文字简练、图件准确美观精神编写，主要内容参照国家地质调查局有关文件。
附件3。
1.3 工作报告的编写工作报告是总结物探工作的地质效果，进一步指导找矿的重要资料，必须认真严肃编写。
技术手册P-250/260型计算机控制外焊机(顺时针和反时针)序列号: CW -CCW –中国石油天然气管道局（CCP-CHINA）出版日期：2007年7月1日本文件包含CRC-EVANS国际管道公司重要的专有信息。
本文件版权归CRC-EVANS国际管道公司所有。
未经CRC-EVANS国际管道公司书面同意，不得复印、复制和分发本文件之任何部分。
CRC-EVANS国际管道公司本页为空白页P-250/260计算机控制焊机前页共68页,第3页版本0目录插图列表 (4)质量保证 (6)一般安全概要................................................. (9)说明概述.................................... ............ ....................................... (15)设备说明..................................... ....................................... (15)P-250/260型计算机控制焊机机头与管道固定带 (16)焊接电源............................. ....................................... .. (15)电源组件........................... ....................................... . (15)电源控制箱....................... ....................................... . (15)配电盘.............................. ....................................... (16)负电压和正电压传感.............. ....................................... (16)接口成套组件....................... ....................................... (16)服务线................................ ....................................... ................ .16数据钥匙.......................... ....................................... (16)安装概述........................... ........ ....................................... . (23)安装................................... ....................................... (23)焊接电源....................... ....................................... (23)配电盘.............................. ....................................... . (23)P-250/260型计算机控制焊机机头与管道固定带................... (23)服务线............................ .. ....................................... (23)操作概述.................................... ....................................... ............... . (25)操作.................................................... ....................................... . (25)P-250/260型计算机控制焊机键盘...... ....................................... .25特殊功能.................................... ....................................... (26)显示.................................... ....................................... .. (28)指示灯............................ ....................................... (28)P-250/260型焊机菜单导航... ....................................... . (29)功能菜单............................ ....................................... .. (30)数据钥匙的使用........... ....................................... .. (32)1G焊接模式........................ ....................................... (33)附录A：数据钥匙教程..... ....................................... (35)附录B：出错信息................ ....................................... . (38)附录C：焊道参数......................... ....................................... .. (40)附录D：工作参数................... ....................................... .. (44)附录E：软件编程.................... ....................................... . (46)附录F：焊道参数编程..................... ....................................... . (52)附录G：倾角传感器校准程序... ....................................... .. (59)维护概述.................................... .............. ....................................... . (63)一般维护程序.................................... ....................................... . (63)共68页，第4页版本0行走电机组件更换................ .. (63)熔断器更换.................................................. (64)插图列表图号图名页码1 P-250/260型计算机控制焊接系统......... ........................... .. (17)2 P-250/260型计算机控制焊机机头........ (18)3 控制箱组件........................................... (19)4 配电盘组件.......................................... (20)5 数据钥匙............................................... (21)6 P-250/260型计算机控制焊接系统......... . . (24)7 专用下载电缆............................................. ........... .. (46)8 标准串行电缆............................................. ............ . (46)9 版权窗口......................................................... ..... . (47)10 ST10闪存实用程序................................... ....... .. (47)11 串行端口窗口.......................................... .... (48)12 闪存工具程序....................................... .... .. (48)13 Hex文件目录结构.................................. .. . (49)14 P-260型焊机软件目录............................ ..... (50)15 “ST Flasher”工具程序...................... . (51)16 串行端口配置窗口................................... .. (52)17 串行端口连接......................................... ............ .. (53)18 焊道参数窗口.................................................... .. (54)19 工作参数窗口......................................... .......... .. (48)20 选项菜单窗口....................................... ............. . (56)21 传输进度窗口....................................... ................ . (57)22 数据钥匙.................................................. .. (59)23 P-250/260型焊机控制箱...................... .................. .. (60)共68页，第5页版本0本手册包含CRC-EVANS国际管道公司重要的专有信息。

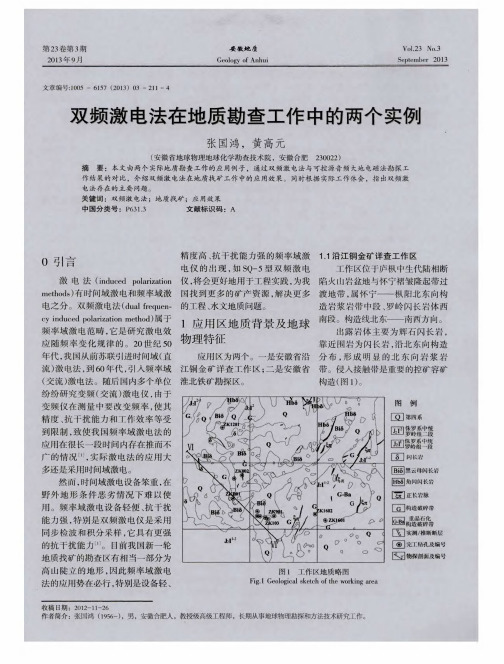

双频激电勘查1、工作参数的选择通过在已知矿体上所做的方法有效性试验（见插图3），选用偶极距AB=MN=120m，隔离系数n=0、1、2，工作频率选用8Hz、8/13Hz。
2、采用两个双偶极的布极观测系统中的右侧供（YCG ）方式进行（见插图5）3、数据采集数据采集使用湖南继善高科技有限责任公司研制的SQ-3B 双频道轻便型激电仪。
野外严格遵照仪器使用说明书所列的操作条款执行。
4、室内资料处理对野外采集的数据经质量检查合格后着手进行室内资料处理。
处理过程主要包括两个方面的内容，其一是异常下限的确定，其二是测线拟断面图、平面等值线图的绘制及编号。
（1）、异常下限的确定在正常背景区随机抽取45个重复检查观测点做质量评定，视幅频率原始观测均方误差计算公式为：εp =nP P i 2(3012∑=-原）检 P 0=nP n∑1原异常下限计算公式为：P X S =P 0+3εp双频激电异常解释的理论依据偶极幅频综合电测法是测试岩（矿）体锁频视电阻率随供电频率锁定值变化（()()高频低频按对数21f f −−→−）的变化率，即：P f1f2 =121ff f ρρρ-ρf1=k f1ΔV f1/I f1ρf2=k f1ΔV f2/I f2P f1f2 =111222111f f f f f f f f f I V K I V K I V K ∆∆-∆当电极位置不变时：K f1=K f2当供电电流强度不变时：I f1=I f2 P f1f2 =（△V f1-△V f2）/△V f1 当频率低（零点零几周）时，ρf1接近于时域激发极化法中极化场供电达饱和时的电阻率。
即：ρf1=()1211f f I V V K I V K ∆+∆=∆极化场电位差当频率很高（几十周）时，ρf2接近于时域激发极化法中开始供电二次场△V 2近于0时测得的电阻率。
即：ρf2=11f I V K∆为突出异常和便于用一次场进行物理分析，习惯上采用高频时的电位差△V f2≈△V 1做幅频效应的分母，即：P f1f2 =VV V V V V V V s f f f ∆∆=≈∆∆-∆≈∆∆-∆211221η 其中： △V f1 低频电位差 △V 极化场电位差△V f2 高频电位差 △V 1一次场电位差△V 2二次场电位差 ηs 视极化率（激发极化效应）由上可知：①△V 1与△V 2的电位差值随锁定的f 1、f 2不同而变化，当频率f 1、f 2之间间隔减小时，电位差△V f1与△V f2接近，幅频率P f1f2值随之减小，为此要求在每一个工区务必选取统一的较大的频率间隔工作，以便取得较大的电位差及其幅频率。
第一章前言双频激电法是在何继善院士创造的双频激电仪的基础上发展起来的一种频率域激电法, 该方法曾在有色、地质、石油、煤炭、冶金等系统得到广泛应用, 在普查找矿工作中发挥了重要作用。
随着双频激电法在中国地质矿产普查领域的普及, 根据国家地质调查局的意见, 为了实施规范化管理, 进一步提高双频激电法的找矿效果, 特编写本工作手册。
本手册的部分数据是依据及双频激电示范区的工作, 以S-2 型双频激电仪为例, 结合我们以前在实际应用中所取得的成果得来的。
1.1 双频激电法的应用范围随着双频激电法在全国有色金属系统、冶金系统、地质系统、化工系统、基建工程兵部队和水电系统等地质队、物探队的推广使用, 应用地区遍及全国各地, 其中包括气候恶劣、气温变化很大的新疆、青海、甘肃, 气候潮湿的福建、广东、广西, 地形起伏剧烈的云贵高原, 天气寒冷的东北三省及风沙严重的内蒙地区。
矿种涉及锡、铜、铅、锌、钨、锑、金、银、锰、铁等金属矿产和硫、磷、硼、煤等非金属矿产, 并能解决工程、水文地质问题。
1.2 工作设计的编写工作设计是保证完成工作任务的作战方案和措施, 没有设计和设计未经上级主管部门审查批准不得施工。
一般临时性零星突击工作、方法试验及矿点踏勘检查可不编写设计。
在接到任务后, 应进行现场踏勘, 收集工作区的各种有关资料, 结合现场实际情况, 组织编写工作设计。
新测区和新矿种的设计由于物探资料较少, 依据不够充分, 应酌情在方法试验的基础上进行编写。
矿区外围及面积较大的普查、详查工作应编写总体设计, 根据总体设计逐年编写年度工作设计。
设计一经审批, 不得更改。
在施工中发现设计有不符合实际的地方, 应由施工单位提出修改意见, 报上级有关部门审批, 未经批准不得任意更改。
工作设计书应由物探技术人员本着文字简练、图件准确美观精神编写, 主要内容参照国家地质调查局有关文件。
附件3。
1.3 工作报告的编写工作报告是总结物探工作的地质效果, 进一步指导找矿的重要资料, 必须认真严肃编写。
报告应在野外工作结束, 野外实测资料处理解释后并进行综合研究的基础上组织有关技术人员编写并及时上交主管部门或任务委托方。
较大矿区和外围工作及进行总体设计分多年度工作的地区, 应逐年编写年度报告或矿区推断解释报告, 并在全部任务完成后编写总体报告。
工作报告书应本着文字简练、图件准确美观精神编写, 主要内容参照国家地质调查局编写的有关文件。
附件D。
第二章频率域激电的方法技术2.1 对双频激电仪的要求2.1.1 仪器的校验仪器的校验工作必须在每天出工前进行, 经校验合格后方准出工。
仪器的自校在工作中每隔1〜2小时进行一次。
2.1.2 仪器的一致性凡一个测区投入的观测仪器在一套以上的均应进行仪器的一致性检查。
一致性检查应在野外工作开始前进行, 凡欲投入野外生产的所有仪器都要进行一致性检查。
各仪器间的均方误差应小于正式工作时总观测均方误差的一半。
超过要求应查明原因后进行校正。
2.1.3 测点观测⑴ 对于需要人工换档的接收机, 输入信号不得小于测量档的1／3, 否则应换置小一档的量程,如在20mV当输入信号应不小于6mV,如信号小于6mV,应置6mV当,这样才能保证观测精度。
如在大档读小信号, 读出的电位差值和幅频率值可能都是假值, 且读数经常不稳定。
⑵ 输入信号大小不清楚时, 量程应先置大档, 再视信号大小按(1) 的原则选择合适的档。
⑶M、N间的接地电阻不能太大，最好不要超过30千欧姆，如Fs出现负值，首先应检查M、N 间的接地电阻。
⑷ 在干扰大的地区, 如读数不够稳定, 建议采用多次读数取平均值的办法来保证精度。
2.2 方法技术的选择2.2.1 激电仪工作频率的选择工作频率的选择主要应考虑以下几个因素:(1) 频宽: 为获得较明显的异常, 提高观测速度, 避开大地电流、工业电流的干扰, 压抑电磁耦合效应,一般f D>0 . 1H z, f G<5H z对高频的选择有如下近似公式:中梯排列：f Gw p s • (200 /AB) 2H Z偶极排列：f ey s • [ 180/ ( n + 1) /a ] 2 H Z(2) 频段：实验结果表明, 异常幅值的大小和所用频段的关系与矿种及其结构有关。
一般在寻找硫化物矿体( 黄铜矿、磁黄铁矿、方铅矿) 、块状矿体或颗粒较大的浸染矿体时, 以选在低频段为宜, 在寻找磁铁矿, 细粒浸染状矿体时, 以选在高频段为宜。
(3) 所选工作频率应尽量避开干扰, 当仪器的各个频率无法避开干扰时, 应增大供电电流以提高信噪比。
注：S-2型、S-3型、SQ—1型数字式双频激电仪都已固定了工作频率，不存在工作频率选择的问题，SQ —3型数字式双频激电仪有多组频率供选择。
2.2.2 电极排列形式的选择电极排列形式的选择是由任务、地质条件、探测对象的埋深、产状、物性差异以及电磁耦合和技术设备上该排列的可行性等多种因素决定的。
对一般的工作而言, 当工作区的地电条件一定时, 选择电极排列形式应考虑以下几条原则:①装置轻便;②异常幅值大;③异常形态简单;④极距相同时, 反映深部极化体的能力强;⑤能清楚地反映极化体的产状;⑥受电磁感应影响小。
2.2.3 电极距的选择在选定了电极排列形式后, 异常形态、大小和范围与电极距的大小有关。
为了合理地选择电极距, 可采用以下两种办法:(1) 在测区内有代表性的地段上布置双频激电测深, 这时可根据激电测深曲线极值点或趋于饱和的点, 选择最佳极距。
(2) 经过分析, 研究测区内已知矿体的形态、大小和埋深, 并结合所选定的电极排列形式, 选择适当的电极距。
一般地①中梯排列：AB = ( 4〜10 ) hh为顶部埋深MN= ( 1 / 20 〜1/50) AB而且在进行面积性工作时，MN不得大于2倍点距，以期获得较好的分辩能力。
②对偶极排列对于脉状矿体,则:OO/=L + I或00= ( 3 — 5 ) hAB=MN= (1 /4 〜1/6 )00'③对于三极排列:对于脉状矿体,则AO=BO=L+ IAO=BO>3hMN= ( 1 / 3 〜1/15) AO以上L、I分别为矿体走向长度之半及矿体下延长度之半，h为矿体顶埋深。
最后指出, 电磁感应耦合也是选择极距时应该考虑的因素。
一般来说电极距越小, 导线越短, 电磁耦合作用越弱, 其影响越小。
2.2.4 测网的选择在布设测网以前, 首先应根据地质资料及以往物化探资料合理地确定测区的范围。
测区范围应包括可能赋存矿体的地段, 保证探测对象完整, 并含有一定的正常场。
测网密度由工作性质、探测对象大小及其埋深来确定。
为了不漏掉有意义的异常, 在普查工作中，线距应小于被探测极化体的走向长度以保证有1〜2条测线经过极化体，点距则应保证至少有3个点分布在极化体上。
在详查工作中，至少应有3〜5条测线和5〜10个点穿过极化体。
在精测剖面中，要求点距达到这样的程度以致于在再加密时，也不会使异常基本形态发生变化。
在未知区进行较大的面积性工作或进行国土资源大调查时, 可参照以下测网密度: 草查可采用1: 5 万的网度, 普查可采用1: 2 万的网度, 详查可采用1: 1 万~1: 2 千的网度, 精测剖面的测点密度应控制在20 米的范围以内。
测线方向应垂直被探测对象的主要走向方向或主要构造的方向, 当走向变化时, 测线应垂直平均走向。
2.2.5 供电电流强度数字式双频激电仪具有很好的选频、滤波特性和较高的读数分辩能力, 而且观测的是总场, 因此不需要供很大的电流, 一般几十至几百毫安即可, 用几十瓦至几百瓦的功率就能够了。
可是当干扰水平较高或测区的视电阻率较低、信号较弱时, 应加大供电电流, 以提高信噪比, 电流的大小以读数稳定为原则。
应该指出，对于偶极剖面而言，由于偶极场衰减较快，在隔离系数n较大时，为了使接收机能观测到足够的电位差AU MN ,应加大供电电流。
2.3 工作中电磁感应耦合的避免电磁感应耦合的影响可用下面的公式来衡量其大小。
对于中梯装置：当B =b2• f/p s< 104时，感应耦合能够忽略。
轴向耦极装置：当B =f • ( n —1) 2• a2/p s< 6002时，感应耦合能够忽略。
经过计算, 如果电磁感应耦合的影响不能忽略时, 则必须将观测结果加以校正。
在频率域激电法的施工中, 为了减小或避免电磁感应耦合能够采取下列措施：(1) 合理选择装置类型：在常见的装置中, 感应耦合以偶极装置最小, 三极装置次之, 中梯装置和四极装置最大。
(2) 合理选择电极距：在不影响勘探深度的前提下, 尽量减小电极距, 这样能够明显地减小电磁感应耦合。
(3) 合理布置测量导线与供电导线：中梯装置采用” 口”型布极,增大AE与MN线间的距离能够压制感应耦合，AE与MN线间的距离不得小于20米，潮湿和低阻地区还应适当增大。
(4) 为了减小供电线与大地间的电容、电感耦合，潮湿地区和水塘处应将AE线架空。
(5) 工作频率f G不宜过高(对于双频仪来说不存在选频问题)。
(6) 在低阻地区采用大极距工作时，可使用S - 3抗耦双频激电仪，该型号仪器能在工作中有效地消除感应耦合效应，也能够选用SQ-3B型双频激电仪的低频组。
第三章野外工作方法和技术3.1 频率域激电工作程序3.1.1 踏勘根据地质任务在选择测区时, 应组织力量进行踏勘, 踏勘的目的在于了解测区的地质特点和地球物理前提以及接地条件、干扰水平、生活驻地、交通运输等情况。
3.1.2 试验工作对新的工作测区, 在编写设计时应在典型的地质剖面上或具有代表性的地段, 做一定数量的试验工作, 具体实验工作量以能对测区的地球物理特征有一定的了解为宜。
3.1.3 草查与普查对于1 : 5万〜1 : 2 . 5万的大面积草查与普查时，其工作方法的选择以偶极法或近场源法(A M B N)为宜。
就某一具体测区而言,应根据地质任务,经过分析所掌握的地质及以往的物化探资料或经过试验, 确定一个适当的极距进行面积性的工作, 以迅速得到面积性的资料, 达到发现异常的目的。
3.1.4 详查在普查所发现异常的基础上，开展1 ：1万〜1 : 2千的详查工作，这时可用中梯装置扫面。
建议采用一线供电多线测量的工作方式, 以便在短时间内圈出异常的形态、做出成果的解释推断以及对异常进行轻型山地工程揭露。
对精测剖面，可采用偶极装置，根据不同极距(一般4-6个)的观测结果勾绘出断面图, 以判断矿体的埋深、倾向和形态, 然后根据综合解释结果建议施钻验证, 进而达到对异常的再解释。
