奔奔mini电器快速维修手册
- 格式:ppt
- 大小:4.00 MB
- 文档页数:57
车辆维修手册之电气系统故障排查一、引言车辆的电气系统是保证车辆正常运行的重要组成部分,它包含了多个关键的电子元件和电路。
然而,由于车辆使用环境的复杂性和长时间的使用,电气系统故障是车辆维修中常见的问题之一。
本手册旨在为车辆维修人员提供一份详细的电气系统故障排查指南,帮助他们快速准确地定位和解决电气系统故障。
二、电气系统故障排查步骤1. 故障现象分析在排查电气系统故障之前,首先需要准确地了解故障的具体表现。
这包括车辆在故障发生时的异常状况、警告灯是否亮起以及其他相关的现象。
通过仔细观察和记录,可以帮助我们更好地定位问题。
2. 线路检查线路检查是电气系统故障排查的重要步骤之一。
首先,检查电气系统的主要线路是否连接良好,是否有断路或短路的情况。
其次,使用万用表或电路测试仪器检测线路的电压和电流,确保电气系统的正常工作。
3. 元件检查电气系统中的元件包括保险丝、继电器、开关、传感器等。
在排查故障时,需要逐个检查这些元件的工作状态。
例如,检查保险丝是否烧断、继电器是否正常吸合、开关是否损坏等。
如果发现有故障的元件,需要及时更换或修复。
4. 地线检查地线是电气系统中常见的故障点之一。
在排查电气系统故障时,需要仔细检查地线的连接情况。
确保地线连接良好,没有松脱或氧化的情况。
如果发现地线故障,需要及时修复。
5. 电池检查电池是电气系统的重要组成部分,它提供了车辆启动和电力供应所需的能量。
在排查电气系统故障时,需要检查电池的电压和电流是否正常。
如果电池电压低于标准值或电流异常,可能需要更换电池或进行充电。
6. 故障记录与解决方案在排查电气系统故障的过程中,需要记录每一步的检查结果和发现的问题。
这有助于我们更好地分析和解决故障。
根据故障的具体情况,制定相应的解决方案,并逐步排除故障。
三、注意事项1. 安全第一:在进行电气系统故障排查时,务必确保自身安全。
遵循相关的安全操作规程,佩戴必要的防护装备,避免触电和其他意外事故的发生。
302-03章节发电机适用车型: 长安·奔奔MINI概述发电机主要的充电系统是集成电路调节器充电系统,其内部各部件的电气连接,如图1。
其特点是在内部装有一个固态调节器。
调节器的全部零件装在一个不透气的箱内。
调节器同电刷架总成一起装在滑环和框架上,发电机的设定电压不能调节。
发电机转子轴承含有足够的润滑脂,不需要进行定期润滑。
两个电刷让电流通过两个滑环流向转子上的励磁线圈。
在正常情况下,电刷可长时间不需维护。
定子绕组装在叠片式铁心的内部,此铁心是发电机机框元件。
连接到定子绕组上的整流器是有6个二极管组成,它把定子上的交流电压转换成发电机输出接线柱上的直流电压。
中枢二极管用于把中性点电压的波动转变成直流,增加发电机的输出。
安装在调节器总成上的电容器对二极管进行电压保护,并抑制无线电波的干扰。
1、皮带轮内角梅花螺钉6、励磁线圈2、皮带轮7、调节器3、转子风扇8、电刷4、定子线圈9、后端盖5、定子铁芯10、驱动端盖图1 发电机结构图1、带调节器总成的发电机6、充电指示灯2、集成电路调节器7、点火开关3、定子线圈8、蓄电池4、整流二极管9、负载5、励磁线圈(转子线圈)图2 发电机性能测试图故障诊断为了避免发电机的损坏,一定要注意以下事项如发生下述一种或多种请况时,则表明充电系统发生故障:1、故障指示灯亮。
2、起动缓慢或指示灯灯光不明亮,则表明蓄电池充电不足。
3、电解液过多的从通气孔渗出,说明蓄电池过渡充电。
发动机出现噪声是由于以下原因造成的:主动皮带轮松动、安装螺栓松动,轴承磨损或有赃物或二极管不良或定子不良。
故障指示灯光蓄电池充电不足起动缓慢是由于下列一种或几种情况造成的,即使指示灯正常工作也是这样。
用电压表和安培表对车辆实施下面步骤。
1、确保蓄电池充电不足不是因为辅助设备一直开着造成的。
2、检查传动皮带松紧度是否正常。
3、如怀疑蓄电池故障,参见“蓄电池”一节的说明4、检查线路是否有故障,检查各连接处是否紧固及是否清洁。

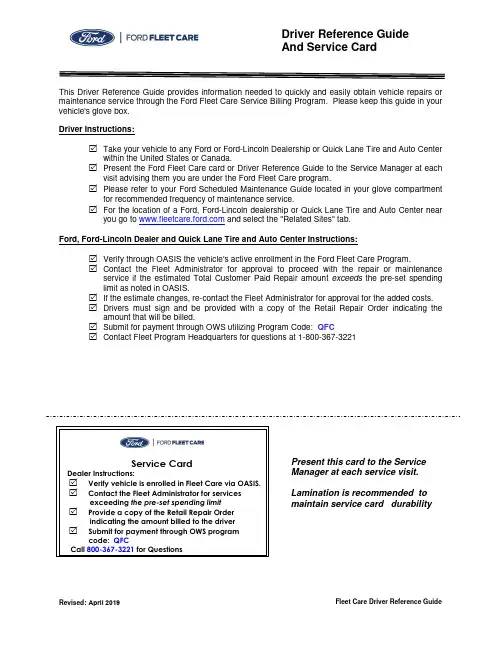

This Driver Reference Guide provides information needed to quickly and easily obtain vehicle repairs or maintenance service through the Ford Fleet Care Service Billing Program. Please keep this guide in your vehicle's glove box. Driver Instructions:Take your vehicle to any Ford or Ford-Lincoln Dealership or Quick Lane Tire and Auto Center within the United States or Canada.Present the Ford Fleet Care card or Driver Reference Guide to the Service Manager at each visit advising them you are under the Ford Fleet Care program.Please refer to your Ford Scheduled Maintenance Guide located in your glove compartment for recommended frequency of maintenance service.For the location of a Ford, Ford-Lincoln dealership or Quick Lane Tire and Auto Center near you go to and select the "Related Sites" tab.Ford, Ford-Lincoln Dealer and Quick Lane Tire and Auto Center Instructions:Verify through OASIS the vehicle's active enrollment in the Ford Fleet Care Program. Contact the Fleet Administrator for approval to proceed with the repair or maintenance service if the estimated Total Customer Paid Repair amount exceeds the pre-set spending limit as noted in OASIS. If the estimate changes, re-contact the Fleet Administrator for approval for the added costs.Drivers must sign and be provided with a copy of the Retail Repair Order indicating the amount that will be billed. Submit for payment through OWS utilizing Program Code: QFCContact Fleet Program Headquarters for questions at 1-800-367-3221Service Card Dealer Instructions: Verify vehicle is enrolled in Fleet Care via OASIS.Contact the Fleet Administrator for servicesexceeding the pre-set spending limitProvide a copy of the Retail Repair Orderindicating the amount billed to the driver Submit for payment through OWS programcode: QFCCall 800-367-3221 for Questions Revised: A pril 2019 Fleet Care Driver Reference Guide Present this card to the Service Manager at each service visit. Lamination is recommended to maintain service card durabilityDriver Reference GuideAnd Service Card。

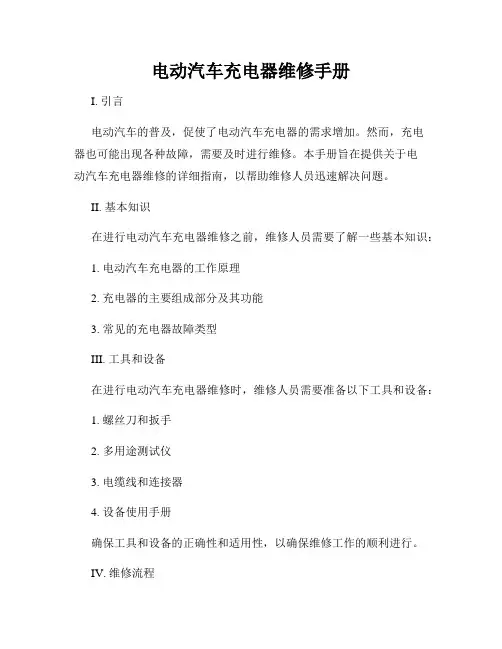

电动汽车充电器维修手册I. 引言电动汽车的普及,促使了电动汽车充电器的需求增加。
然而,充电器也可能出现各种故障,需要及时进行维修。
本手册旨在提供关于电动汽车充电器维修的详细指南,以帮助维修人员迅速解决问题。
II. 基本知识在进行电动汽车充电器维修之前,维修人员需要了解一些基本知识:1. 电动汽车充电器的工作原理2. 充电器的主要组成部分及其功能3. 常见的充电器故障类型III. 工具和设备在进行电动汽车充电器维修时,维修人员需要准备以下工具和设备:1. 螺丝刀和扳手2. 多用途测试仪3. 电缆线和连接器4. 设备使用手册确保工具和设备的正确性和适用性,以确保维修工作的顺利进行。
IV. 维修流程1. 故障排查a. 检查电源连接是否正常b. 检查充电插头和电缆是否损坏c. 使用测试仪检查充电器的电压和电流输出d. 检查充电器内部的保险丝和电路板是否损坏2. 维修措施a. 更换损坏的电缆线和连接器b. 更换烧毁的保险丝c. 检修损坏的电路板,修复或更换故障部件d. 调试和校准电动汽车充电器,确保输出符合标准要求3. 安全注意事项a. 在进行任何维修工作之前,确保电源已经断开,并遵循相关的安全操作规程b. 必要时佩戴个人防护装备,如手套和护目镜c. 遵守电动汽车充电器的安全操作指南,以保障自身和他人的安全V. 预防措施为了减少电动汽车充电器故障的可能性,维修人员应采取以下预防措施:1. 定期进行充电器的维护保养,清洁电缆线和连接器2. 定期检查充电插头和电缆的磨损程度,及时更换损坏部件3. 及时修复任何电源连接问题,确保电源供应稳定4. 在维修过程中,遵循正确的操作规程和流程VI. 结论本手册提供了关于电动汽车充电器维修的详细指南,包括基本知识、工具和设备、维修流程、安全注意事项和预防措施。
通过遵循本手册提供的指导,维修人员可以高效地解决电动汽车充电器的故障,并确保电动汽车充电器的可靠性和安全性。
302-02章节起动机适用车型:长安•奔奔MINI概述起动电路起动电路包括蓄电池、起动电机、点火开关和相关电线,这些部件与电源连接。
本章只讲起动电机。
起动电机电路•当点火开关闭合时,电磁开关线圈产生磁场。
•柱塞和齿轮传动杆移动导致小齿轮与发动机飞轮齿圈啮合,电磁开关触点闭合,起动开始。
•当发动机起动时,小齿轮超速离合器保护电枢,避免速度,直到开关断开为止,此时回位弹簧使小齿轮脱开。
起动电机它们包含定子总成、电枢总成,超速离合器总成,电磁开关总成、前壳、后壳,电刷架和传动杆。
在起动电机上的电磁开关总成和零件被封装在外壳内,使其可以免受脏物和渐水的伤害。
注释:故障诊断由于起动系统故障而出现的情况如卞:•起动机不转(或运转慢)•起动机运转但不能起动发动机•异常噪声必须进行适当的诊断以确定每个故障产生的地方(如:蓄电池、线束、起动电机开关、起动电机或发动机。
不要因为起动电机不运转而拆卸电机,检查下表列出的各项并逐渐排查故障原因。
1)故障情况2)电池接线柱(包括发电机侧的搭铁线接头)和起动机接线柱3)电池放电4)起动电机安装注:不得拆下电磁5)拆下定大修拆卸与安装1) 拆下蓄电池负极导线2) 从起动电机接线柱上拆下电磁开关导线 合电池导线3) 拆下两颗安装螺钉 4) 拆下起动机5) 重装则按相反顺序进行拆卸1) 从电磁开关上拆下螺母并断开导线。
2) 拆下两颗螺母,然后通过拉动电磁开关 后面部分来取出电磁开关,以便内钩从 传动杆上脱开。
3) 拆卸外壳螺栓然后拉出整流子端盖。
4) 拆下绝缘体和电刷弹簧,然后拆卸电刷 架。
6)用卡坏钳子和起子拆下电枢压紧,然后 拉出小齿轮止动环和超速离合器。
重装1)检查零件(参见检查部分)必要并更换。
2)装超速离合器之前,必须加润滑脂,然后用卡环固紧止动环。
3)在传动杆上加润滑脂并与电枢装在一起,然后与驱动端盖装在一起。
4)安装定子和电刷架,然后将四个带有弹簧的电刷固定,再安装绝缘体。
405-01章节车身控制(BCM)系统适用车型: 长安·奔奔MINI目录车身控制系统功能说明及控制系统组成页码车身控制器………………………………………………………………………………………405-01-2 端子定义车身控制器………………………………………………………………………………………405-01-4 车身中央控制模块外围连接图及保险盒分配图车身控制器………………………………………………………………………………………405-01-6 拆卸与安装车身控制器………………………………………………………………………………………405-01-7 诊断与维修车身控制器………………………………………………………………………………………405-01-8一车身控制系统功能说明及控制系统组成1 系统功能说明:1.1左右转向功能点火开关为ON档时,分别激活左/右转向开关,左/右转向灯闪烁且闪烁频率为360ms-ON/360ms-OFF,同时驱动外部继电器模拟转向声音(Z104)。
1.2灯丝失效报警如果发生转向灯丝失效(只有前、后转向灯),闪烁频率是通常的2倍,为180ms-ON/180ms-OFF,同时等频率驱动外部转向灯发声继电器。
侧面转向灯的失效不会引起频率的改变。
1.3变道闪光功能点火开关为ON档时,在100ms<t<700ms时间内把转向开关OFF→ON→OFF,相应一侧的转向灯闪烁三次,同时,在灯闪烁三次期间如再有100ms<t<700ms的开关信号,车身中央控制模块不响应。
1.4转向与变道优先级当激活左/或右变道闪光功能时,如又激活右或左转向开关,则转向信号优先,并取消左和右变道闪光功能。
1.5危险报警灯光功能激活紧急报警开关,左、右转向灯同时闪烁且闪烁频率为360ms-ON/360ms-OFF,再次按压开关,则取消。
1.6转向与危险报警优先级点火开关为ON档时,如果先激活紧急报警开关,再激活左/右转向灯开关,则危险报警信号优先;如果先激活左/右转向灯开关,再激活紧急报警开关,则紧急报警信号优先。
302-01章节离合器适用车型:长安.奔奔.MINI目录规格规格.................................................................................................................................................... 302-00-2说明与操作离合器................................................................................................................................................ 302-00-2诊断和测试离合器................................................................................................................................................ 302-00-2离合器................................................................................................................................................ 302-00-2故障现象表......................................................................................................................................... 302-00-3定点测试 ............................................................................................................................................ 302-00-4一般程序离合器摩擦片检查............................................................................................................... 302-00-11离合器总泵检查 .................................................................................................................. 302-00-11离合器压盘检查 .................................................................................................................. 302-00-11离合器分泵检查 ................................................................................................................................. 302-00-12离合器系统排气 ................................................................................................................................. 302-00-13相关信息参见离合器章节。
汽车电路维修手册在汽车修理过程中,电路维修是一个非常关键的环节。
本手册旨在为汽车维修人员提供必要的指导和技术知识,以便能够准确诊断和修复汽车电路故障。
本手册将详细介绍电路维修所需的基本工具、常见故障排查方法以及常见电路问题的解决方案。
一、电路维修工具1. 电压表:用于测量电路中的电压,帮助诊断是否存在电压异常。
2. 万用表:可用于测量电流、阻抗、电压等参数,适用于各种电路故障排查情况。
3. 电线钳:用于修理或更换电线连接器时剥离绝缘层,便于焊接和连接。
4. 电缆终端剥离器:用于更换电缆终端时剥离电缆绝缘层。
5. 直流电源:用于供电给某些电路以测试其功能状态。
6. 焊接工具:用于修复损坏的电线或连接器。
7. 线缆测试器:用于测试电路中是否存在断路或短路情况。
二、常见故障排查方法1. 检查电路连接:在排查电路故障时,首先要检查电路连接是否牢固,并确认连接器没有腐蚀或氧化。
2. 测量电压:通过使用电压表或万用表,检查电路中的电压是否符合规定范围,定位电压异常问题。
3. 替换保险丝:在发现电路中某个设备或电路线路停止工作时,检查并更换保险丝,以确保其正常工作。
4. 检查接地线:确定接地线是否牢固连接,并检查其是否存在断路现象。
5. 检查电路绝缘状况:使用绝缘测试仪检查电路绝缘是否完好,以避免短路和其他故障。
三、常见电路问题及解决方案1. 大灯不亮:检查灯泡是否烧坏,如果烧坏需要及时更换;检查电路连接是否牢固,确认油灯开关是否正常工作。
2. 无法启动:检查电池电压是否足够,排查起动机和点火线圈是否损坏。
3. 无法充电:检查发电机是否受损,并检查充电系统中的电路连接是否正常。
4. 中控系统故障:检查中控系统的电路连接是否良好,并通过检查和测试各个组件找出故障原因。
5. 刹车灯不亮:检查刹车灯是否烧坏或线路断开,确保刹车开关正常。
综上所述,本手册详细介绍了汽车电路维修所需的工具、常见故障排查方法以及常见问题的解决方案。
401-00章节空调系统适用车型: 长安·奔奔MINI目录页码一、空调系统原理…………………………………………………………………401-00-21、通风系统工作原理……………………………………………………………401-00-22、制冷系统工作原理……………………………………………………………401-00-33、空调电路原理…………………………………………………………………401-00-4二、空调系统的组成……………………………………………………………401-00-51.空调系统制冷剂的加注与回收………………………………………………401-00-52.空调压缩机及离合器…………………………………………………………401-00-63.暖通空调总成…………………………………………………………………401-00-84.冷凝器和贮液干燥器总成……………………………………………………401-00-95.冷凝器风扇及附件……………………………………………………………401-00-116.空调控制器总成………………………………………………………………401-00-117.空调管路总成…………………………………………………………………401-00-12三、诊断与维修…………………………………………………………………401-00-13采暖、通风、空调系统一、空调系统原理1、通风系统工作原理从空调进风罩开始,新鲜空气经暖通空调系总成,风道,然后到达各个出风口进入车内空间。
2、制冷系统工作原理序号零件号名称1 冷疑器2 压缩机3 干燥瓶4 暖风机–暖风/空调5 蒸发器6 膨胀阀7 冷凝风扇A 高压,液态和高温状态B 低压,液态和低温状态C 低压,气态和低温状态D 高压,气态和高温状态功能气态制冷剂从压缩机入口处吸入,经过压缩机压缩,形成高温高压气体。
(大概1.57Mpa 70°C ~110°C之间)进入冷凝器冷却,通过风扇和迎面风的强制风冷,制冷剂由高温高压气体转换成低温高压液体(低温是相对而言,温度大概在57°C左右)。

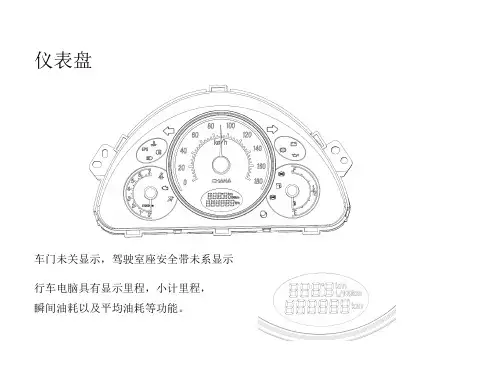

长安奔奔MINI组合仪表维修手册403-00-1 组合仪表 403-00-1403-00章节组合仪表适用车型: 长安•奔奔MINI目录外形与安装页码组合仪表………………………………………………………………………………………403-00-2 外部线路连接图组合仪表………………………………………………………………………………………403-00-3 内部线路连接图组合仪表………………………………………………………………………………………403-00-3 仪表端子定义及端子视图组合仪表………………………………………………………………………………………403-00-5 维修工具00-7 组合仪表………………………………………………………………………………………403-简单维修组合仪表………………………………………………………………………………………403-00-7 诊断与维修组合仪表………………………………………………………………………………………403-00-7 仪表板电器盒中各器件排布组合仪表………………………………………………………………………………………403-00-23长安?奔奔MINI403-00-2 组合仪表 403-00-2 外形与安装用两颗螺钉安装在仪表台上驾驶员的正前方。
长安?奔奔MINI403-00-3 组合仪表 403-00-3 外部线路连接图内部线路连接图长安?奔奔MINI403-00-4 组合仪表 403-00-4 局部电路原理图及其放大图如下:放大图1长安?奔奔MINI403-00-5 组合仪表 403-00-5放大图2放大图3长安?奔奔MINI403-00-6 组合仪表 403-00-6 仪表插座引脚定义如下图表1 :表1插座:32芯(AMP 966658)绿色序号插座序号插座A1 右转指示(+) A17 电喷故障灯(-) A2 制动系统故障/驻车制动(-) A18 ABS & EBD信号 A3 门开报警(-) A19 燃油信号 A4 蓄电池充电(-) A20 水温信号 A5 机油压力报警(-) A21 转速信号 A6 蓄电池(+) A22 车速信号输入 A7 点火(+)A23 车速信号输出 A8 仪表地(-) A24 内照明电源(+) A9 备用 A25 内照明地(-) A10 备用 A26 备用A11 油耗信号 A27 备用A12 后雾灯(+) A28 备用A13 EPS(-) A29 安全带未系(-) A14 备用 A30 备用A15 远光(-) A31 安全气囊(-) A16 左转指示(+) A32 备用仪表后视图:接插件(绿色)A16A1A17 A32图1 仪表后视图长安?奔奔MINI403-00-7 组合仪表 403-00-7 维修工具1. 万用表2. 示波器3. 线束维修专用工具简单维修若组合仪表有明显的损坏,则应先更换组合仪表诊断与维修1.小灯开关开启时,标度盘照明灯不亮定点测试A2. 点火开关打到ON端时, 充电指示灯不亮; 定点测试B 若发动机起动前指示灯正常,起动后充电指,则请更换发电机或参照发电机维修示灯亮手册3. 点火开关打到ON端时,机油压力报警定点测试C 指示灯不亮;若发动机起动前指示灯正常,起动后机油压力报警指示灯亮,则请更换机油压力报警开关或参照机油压力报警开关维修手册4(点火开关打到ON,组合开关定点测试D 旋钮开关打到近光灯档,手柄开关打到远光档,远光指示灯不亮;则请更换大灯继电器或参照远光灯维修手册5. 点火开关打到ON端时, ABS信号指示灯不定点测试E 亮 (正常情况下应立即点亮几秒后又熄灭);点火开关打到ON端时, ABS信号指示灯不熄灭, 则请更换ABS或参照ABS维修手册;若发动机起动前指示灯正常,起动后ABS信号指示灯亮,则请更换ABS或参照ABS维修手册6.点火开关打到ON端时, EBD指示灯不亮(正定点测试F 常情况下应立即点亮几秒后熄灭);点火开关打到ON端时,EBD指示灯不熄灭, 则请参照ABS系统及EBD系统维修手册;若发动机起动前指示灯正常,起动后EBD指示灯亮,则请长安?奔奔MINI403-00-8 组合仪表 403-00-8 参照ABS系统维修手册7. 点火开关打到ON端时,安全气囊指示灯定点测试G不亮(正常情况下应点亮,持续约3,6秒后熄灭);点火开关打到ON端时, 安全气囊指示灯不熄灭, 则请参照安全气囊维修手册;若发动机起动前指示灯正常,起动后安全气囊指示灯亮,则请参照安全气囊维修手册8. 点火开关打到ON端时, 安全带指示灯不亮; 定点测试H 扣好安全带后, 安全带指示灯不熄灭,则应更换安全带开关或参照安全带维修手册9. 点火开关打到ON端时, 电喷指示灯不亮; 定点测试I若发动机起动前指示灯正常, 电喷指示灯灯亮,则请参照发动机及发动机ECU维修手册10. 点火开关打到ON端且车辆处于驻车状态时, 定点测试J驻车指示灯不亮,则请参照驻车维修手册11. 若发动机起动前指示灯不亮, 定点测试K起动后制动器液位指示灯灯亮,则请按规定加注制动液或参照制动液位低维修手册.12.转速表不正常指示定点测试L13.车速表不正常指示定点测试M14. 点火开关打到ON端时, 水温指示灯不定点测试N 亮 (正常情况下应立即点亮几秒后又熄灭);点火开关打到ON端几秒后,水温指示灯不熄灭, 则请更换水温传感器或参照水温指示灯维修手册;15.燃油表不正常指示定点测试O16.左转时,左转信号指示灯不闪定点测试P右转时维修同左转17(打开左前、右前、左后和右后任何一个车门定点测试Q 时,门开指示灯不亮;则请长安?奔奔MINI403-00-9 组合仪表 403-00-9 更换门开关或参照门开指示灯维修手册18. 点火开关打到ON档,燃油表指针指示到更换组合仪表报警点刻度线及其以下,燃油报警指示灯不亮;长安?奔奔MINI403-00-10 组合仪表 403-00-10 1.组合仪表打到位置灯档时,标度盘照明灯不亮定点测试A 定点测试A:A1:测量仪表A25脚对应线束端对地电压 a.拆下组合仪表b.测量A25脚对应线束端电压c.是否接地?是转A2否检查线束及连接件A2:测量仪表A24脚对应线束端对地电压 a. 组合开关打到位置灯档b.测量A24脚对应线束端电压c.电压是否在12V左右,是转A3否检查组合仪表接插件或更换组合仪表 A3:测量组合开关灯光手柄端4脚对地电压 a. 测量组合开关灯光手柄端4脚对地电压b.是否接地,是转A4否检查线束及连接件 A4:检查保险f7(10A)和F1(80A) a.检查保险f7、F1是否熔断是更换保险否检查线束及接插件 2.点火开关打到ON端时, 充电指示灯不亮; 定点测试B 若发动机起动前指示灯正常,起动后充电指示灯亮,则请更换发电机或参照发电机维修手册定点测试BB1: 检查仪表板保险f15,10A a. 检查仪表板保险f15,10Ab. 保险是否完好?是转到B2否更换保险丝试机 B2:测量组合仪表A7脚对应线束端 a. 将点火开关打到ON端对地电压 b. 测量组合仪表A7脚对应线束端对地电压c. 是否等于蓄电池电压?是长安?奔奔MINI403-00-11 组合仪表 403-00-11转B3否检查点火开关IG1脚至组合仪表A7脚之间的线束及连接件或更换点火开关 B3: 用万用表测仪表A4脚对应线束 a. 用万用表测仪表A4脚对应线束端对地的电端对地的电压压b. 是否接地?是更换组合仪表否转B4B4:检查仪表A4脚至发电机 a. 检查仪表A4脚至发电机之间的线束及连接件之间的线束及连接件b. 是否完好?是更换发电机或参照发电机维修手册否更换仪表A4脚至发电机之间的线束及连接件3. 点火开关打到ON端时,机油压力报警定点测试C指示灯不亮; 若发动机起动前指示灯正常,起动后机油压力报警指示灯亮,则请更换机油压力报警开关或参照机油压力报警开关维修手册定点测试CC1: 检查仪表板保险f15,10A a. 检查仪表板保险f15,10Ab. 保险是否完好?是转到C2否更换保险丝试机C2:测量组合仪表A7脚对应线束端 a. 将点火开关打到ON端对地电压 b. 测量组合仪表A7脚对应线束端对地电压c. 是否等于蓄电池电压?是转C3否检查点火开关IG1至组合仪表A7脚之间的线束及连接件或更换点火开关 C3:用万用表测仪表A5脚对应线束端对地a. 用万用表测仪表A5脚对应线束端对地的电长安?奔奔MINI403-00-12 组合仪表 403-00-12 的电压压b.是否接地?是更换组合仪表否转C4C4:检查仪表A5脚至机油压力报警开关 a. 检查仪表A5脚至机油压力报警开关之间的线束及连接件之间的线束及连接件b. 是否完好?是更换机油压力报警开关否更换仪表A5脚至机油压力报警开关之间的线束及连接件 4(点火开关打到ON,组合开关定点测试D旋钮开关打到远光灯档,手柄开关打到远光档,远光指示灯不亮;定点测试D定点测试RD1:测量仪表A6脚对应线束端对地电压 a.测量仪表A6脚对应线束端电压b.是否接地?是转D2否检查线束及连接件 D2: 用万用表测仪表A15脚对应线束 a. 用万用表测仪表A15脚对应线束端与地的端对地的电压电压b.是否有电源电压,是转D3否更换组合仪表 D3:用万用表测大灯继电器 a. 用万用表测大灯继电器的输出电压的输出电压 b.是否有电源电压,是检查大灯继电器输出端与仪表A15脚之间的线束及连接件否转D4D4:用万用表测组合开关IG1脚的对地 a.用万用表测组合开关IG1脚的对地电压电压 b.是否接地,是长安?奔奔MINI403-00-13 组合仪表 403-00-13转D5否检修组合开关或更换D5:检查仪表板保险 f2,10A a.检查仪表板保险f2,10Ab.保险是否熔断,是更换保险试机否更换大灯继电器5. 点火开关打到ON端时, ABS信号指示灯不定点测试E 亮 (正常情况下应立即点亮几秒后又熄灭);点火开关打到ON端几秒后, ABS信号指示灯不熄灭, 则请更换ABS或参照ABS维修手册;若发动机起动前指示灯正常,起动后ABS信号指示灯亮,则请更换ABS或参照ABS维修手册定点测试EE1: 检查仪表板保险f15,10A a. 检查仪表板保险f15,10Ab. 保险是否完好?是转到E2否更换保险丝试机 E2:测量组合仪表A7脚对应线束端 a. 将点火开关打到ON端对地电压 b. 测量组合仪表A7脚对应线束端对地电压c. 是否等于蓄电池电压?是转E3否检查点火开关6脚至组合仪表A7脚之间的线束及连接件或更换点火开关 E3: 用万用表测仪表A18脚对应线束 a. 用万用表测仪表A18脚对应线束端对地的电压端对地的电压b. 是否高电平?是更换组合仪表否转E4E4:检查仪表A18脚至ABS ECU a. 检查仪表A18脚至ABS ECU 之间的线束及连接件之间的线束及连接件b. 是否完好?长安?奔奔MINI403-00-14 组合仪表 403-00-14是更换ABS系统或参照ABS维修手册否更换仪表A18脚至ABS ECU之间的线束及连接件6. 点火开关打到ON端时, EBD指示灯不亮(正定点测试F 常情况下应立即点亮后约三秒熄灭);点火开关打到ON端时,EBD指示灯不熄灭, 则请参照ABS系统及EBD系统维修手册;若发动机起动前指示灯正常,起动后EBD指示灯亮,则请参照ABS系统维修手册定点测试FF1: 检查仪表板保险f15,10A a. 检查仪表板保险f15,10A b. 保险是否完好?是转到F2否更换保险丝试机F2:测量组合仪表A7脚对应线束端 a. 将点火开关打到ON端对地电压 b. 测量组合仪表A7脚对应线束端对地电压c. 是否等于蓄电池电压?是转F3否检查点火开关IG1脚至组合仪表A7脚之间的线束及连接件或更换点火开关F3: 用万用表测仪表A18脚对应线束 a. 用万用表测仪表A18脚对应线束端对地的电压端对地的电压b. 是否高电平?是更换组合仪表否转F4F4:检查仪表A18脚至ABS ECU a. 检查仪表A18脚至ABS ECU 之间的线束及连接件之间的线束及连接件b. 是否完好?是更换ABS系统或参照ABS维修手册否更换仪表A18脚至ABS ECU之间的线束及连长安?奔奔MINI403-00-15 组合仪表 403-00-15接件7. 点火开关打到ON端时,安全气囊指示灯定点测试G不亮(正常情况下应亮3,6秒后熄灭);点火开关打到ON端时, 安全气囊指示灯不熄灭, 则请参照安全气囊维修手册;若发动机起动前指示灯正常,起动后安全气囊指示灯亮,则请参照安全气囊维修手册定点测试GG1: 检查仪表板保险f15,10A a. 检查仪表板保险f15,10Ab. 保险是否完好?是转到G2否更换保险丝试机G2:测量组合仪表A7脚对应线束端 a. 将点火开关打到ON端对地电压 b. 测量组合仪表A7脚对应线束端对地电压c. 是否等于蓄电池电压?是转G3否检查点火开关IG1脚至组合仪表A7脚之间的线束及连接件或更换点火开关 G3: 用万用表测仪表A31脚对应线束 a. 用万用表测仪表A31脚对应线束端对地的电压端对地的电压b.是否接地?是更换组合仪表否转G4G4:检查仪表A31脚至安全气囊 ECU a. 检查仪表A31脚至安全气囊 ECU 之间的线束及连接件之间的线束及连接件b. 是否完好?是参照安全气囊维修手册否更换仪表A31脚至安全气囊 ECU之间的线束及连接件8. 点火开关打到ON端时, 安全带指示灯不亮; 定点测试H扣好安全带后, 安全带指示灯不熄灭,则应更换安全带开关或参照安全带维修手册.长安?奔奔MINI403-00-16 组合仪表 403-00-16 定点测试HH1: 检查仪表板保险f15,10A a. 检查仪表板保险f15,10Ab. 保险是否完好?是转到H2否更换保险丝试机H2:测量组合仪表A7脚对应线束端 a. 将点火开关打到ON端对地电压 b. 测量组合仪表A7脚对应线束端对地电压c. 是否等于蓄电池电压?是转H3否检查点火开关IG1脚至组合仪表A7脚之间的线束及连接件或更换点火开关 H3: 用万用表测仪表A29脚对应线束 a. 用万用表测仪表A29脚对应线束端对地的电压端对地的电压b. 是否接地?是更换组合仪表否转H4H4:检查仪表A29脚至安全带开关 a. 检查仪表A29脚至安全带开关之间的线束及连接件之间的线束及连接件b. 是否完好?是更换安全带开关或参照安全带维修手册否更换仪表A29脚至安全带之间的线束及连接件9. 点火开关打到ON端时, 电喷指示灯不亮; 定点测试I若发动机起动前指示灯正常, 发动机起动后,电喷指示灯亮,则请参照发动机及发动机ECU维修手册定点测试II1: 检查仪表板保险f15,10A a. 检查仪表板保险f15,10Ab. 保险是否完好?是转到I2否长安?奔奔MINI403-00-17 组合仪表 403-00-17更换保险丝试机I2:测量组合仪表A7脚对应线束端 a. 将点火开关打到ON端对地电压 b. 测量组合仪表A7脚对应线束端对地电压c. 是否等于蓄电池电压?是转I3否检查点火开关IG1脚至组合仪表A7脚之间的线束及连接件或更换点火开关 I3: 用万用表测仪表A17脚对应线束 a. 用万用表测仪表A17脚对应线束端对地的电压端对地的电压b. 是否接地?是更换组合仪表否转I4I4:检查仪表A17脚至发动机ECU a. 检查仪表A17脚至发动机ECU 之间的线束及连接件之间的线束及连接件b. 是否完好?是参照发动机或发动机ECU维修手册否更换仪表A17脚至发动机ECU之间的线束及连接件10. 点火开关打到ON端且车辆处于驻车状态时, 定点测试J驻车指示灯不亮定点测试JJ1: 检查仪表板保险f15,10A a. 检查仪表板保险f15,10Ab. 保险是否完好?是转到J2否更换保险丝试机J2:测量组合仪表A7脚对应线束端 a. 将点火开关打到ON端对地电压 b. 测量组合仪表A7脚对应线束端对地电压c. 是否等于蓄电池电压?是转J3否检查点火开关IG1脚至组合仪表A7脚之长安?奔奔MINI403-00-18 组合仪表 403-00-18间的线束及连接件或更换点火开关 J3: 用万用表测仪表A2脚对应线束 a. 用万用表测仪表A2脚对应线束端对地的电压端对地的电压b. 是否接地,是更换组合仪表否转J4J4:检查仪表A2脚至驻车制动开关 a. 检查仪表A2脚至驻车制动开关之间的线束及连接件之间的线束及连接件b. 是否完好?是更换驻车制动开关否更换仪表A2脚至驻车制动开关之间的线束及连接件11. 若发动机起动前指示灯不亮, 定点测试K起动后制动器液位指示灯灯亮定点测试KK1: 检查仪表板保险f15,10A a. 检查仪表板保险f15,10Ab. 保险是否完好?是转到K2否更换保险丝试机K2:测量组合仪表A7脚对应线束端 a. 将点火开关打到ON端对地电压 b. 测量组合仪表A7脚对应线束端对地电压c. 是否等于蓄电池电压?是转K3否检查点火开关IG1脚至组合仪表A7脚之间的线束及连接件或更换点火开关 K3: 用万用表测仪表A2脚对应线束 a. 用万用表测仪表A2脚对应线束端对地的电压端对地的电压b. 是否接地,是更换组合仪表否转K4长安?奔奔MINI403-00-19 组合仪表 403-00-19 K4:检查仪表A2脚至制动液位传感器 a. 检查仪表A2脚至制动液位传感器之间的线束及连接件之间的线束及连接件b. 是否完好?是添加制动液否更换仪表A2脚至制动液位传感器之间的线束及连接件12. 转速表不正常指示定点测试L定点测试LL1: :查与组合仪表A21脚对应线束端输入信号 a.用示波器测仪表A21脚对应线束端输入信号b.是否是方波信号,频率是否正常?是查组合仪表及线束的连接件或更换组合仪表否转L2L2:查发动机ECU 9脚的输出信号 a. 用示波器测发动机ECU 9脚输出信号b.是否是方波信号?是查组合仪表A21脚与发动机ECU 9脚之间的线束及连接件否参照发动机ECU维修手册13. 车速表不正常指示定点测试M定点测试MM1: 查与组合仪表A22脚对应线束端输入信号 a.用示波器测仪表A22脚对应线束端输入信号b.是否是方波信号,频率是否正常?是查组合仪表及线束的连接件或更换组合仪表否转M2M2:查车速传感器输出信号 a. 用示波器测车速传感器输出信号b.是否是方波信号,频率是否正常?是查组合仪表A22脚与车速传感器输出信号之间的线束及连接件长安?奔奔MINI403-00-20 组合仪表 403-00-20否更换车速传感器14. 点火开关打到ON端时, 水温指示灯不定点测试N亮 (正常情况下应立即点亮几秒后又熄灭);点火开关打到ON端几秒后,水温指示灯不熄灭定点测试NN1:查与组合仪表A20脚对应线束端对地电阻 a.起动发动机,使发动机不断升温b. 用万用表测仪表A20脚对应线束端对地电阻c.电阻是否随温度升高而减小?是查组合仪表及线束的连接件或更换组合仪表否转N2N2:测量水温传感器的对地电压 a. 起动发动机,使发动机不断升温b. 用万用表测量水温传感器的对地电阻c. 电阻是否随温度升高而减小?是查组合仪表A20脚与水温传感器之间的线束及连接件否更换水温传感器15. 燃油表不正常指示定点测试 O定点测试OO1:查与组合仪表A19脚对应线束端对地电阻 a.取出燃油传感器,不断上下摆动传感器浮子b. 用万用表测仪表A19脚对应线束端对地电阻c.电阻是否有变化?是查组合仪表及线束的连接件或更换组合仪表否转O2O2:测量燃油传感器的对地电阻 a. 取出燃油传感器,不断上下摆动传感器浮子b. 用万用表测量燃油传感器的对地电阻c. 电阻变化是否符合表1表1浮子位置 E(空油位) 报警点 1/2油位 F(满油位)长安?奔奔MINI403-00-21 组合仪表 403-00-21电阻值(Ω) 95?3 75 32.5?5 7?2.5是查组合仪表A19脚与燃油传感器之间的线束及连接件否更换燃油传感器燃油传感器接插件定义如下:16. 左转时,左转信号指示灯不闪定点测试P右转时维修同左转定点测试PP1: 测量仪表A16脚对应线束端对地电压 a.测量仪表A16脚对应线束端电压b.是否接地?是转P2否检查线束及连接件 P2: 用万用表测仪表A25脚对应线束 a. 用万用表测仪表A25脚对应线束端与地的端对地的电压电压b.是否有电源电压,是更换组合仪表否转P3P3:用万用表测车身控制器 a. 用万用表测车身控制器(高配)B-11脚对地电压 B-11脚对地电压b.是否有电源电压,是检查车身控制器与仪表A16脚之间的线束及连接件长安?奔奔MINI403-00-22 组合仪表 403-00-22否转P4P4:检修车身控制器 a.检修车身控制器b.转向灯是否工作正常,是否检修组合开关灯光手柄或更换17(打开左前、右前、左后和右后任何一个车门定点测试Q 时门开指示灯不亮定点测试QQ1:测量仪表A6脚对应线束端对地电压 a.测量仪表A6脚对应线束端电压b.是否等同蓄电池电压?是转Q2否检查线束及连接件 Q2: 用万用表测仪表A3脚对应线束 a. 用万用表测仪表A3脚对应线束端与地的端对地的电压电压b.是否有电源电压,是转Q3否更换组合仪表Q3:检查仪表A3脚至门开关 a. 检查仪表A3脚至门开关之间的线束及连接件之间的线束及连接件b. 是否完好?是更换门开关否更换仪表A3脚至门开关之间的线束及连接件18. 点火开关打到ON档,燃油表指针指示到更换组合仪表报警点刻度线及其以下,燃油报警指示灯不亮;长安?奔奔MINI403-00-23 组合仪表 403-00-23发动机仓电器盒中各器件排布:长安?奔奔MINI403-00-24 组合仪表 403-00-24仪表台板电器盒中各器件排布如下: 长安?奔奔MINI。
