ABS防抱死制动系统的结构与维修1. 引言ABS防抱死制动系统（Anti-lock Braking System）是一种重要的汽车安全设备，旨在提高车辆在制动时的稳定性和操控性。
本文将介绍ABS防抱死制动系统的结构和维修。
2. ABS防抱死制动系统的结构ABS防抱死制动系统主要由以下几个组件组成：2.1 控制模块控制模块是ABS防抱死制动系统的核心部件，负责监测车轮的转速以及控制制动力的分配。
当系统检测到车轮即将抱死时，控制模块会通过电控阀控制制动压力，从而保持车轮的转速在一个安全的范围内。
2.2 传感器传感器是ABS防抱死制动系统中的重要组件，用于监测车轮的转速。
常见的传感器有磁电传感器和霍尔传感器。
传感器将车轮的转速信息传输给控制模块，以便系统做出相应的调整。
2.3 泵和电控阀ABS防抱死制动系统还包括泵和电控阀。
当控制模块检测到车轮即将抱死时，电控阀会控制制动液压泵的工作，将制动液压压力适当地释放，从而减轻制动力，使车轮继续转动。
2.4 刹车器件刹车器件包括制动盘、制动片和刹车鼓等。
它们负责将制动力传递给车轮，实现车辆的制动功能。
在ABS防抱死制动系统中，刹车器件需要根据控制模块的指令，调整制动力的大小和分配，以保持车轮的转速稳定。
3. ABS防抱死制动系统的维修ABS防抱死制动系统的维修需要专业的技术和设备来进行。
以下是一些常见的维修方法和注意事项：3.1 故障诊断当ABS防抱死制动系统出现故障时，首先需要进行故障诊断。
可以借助专业的故障诊断仪器，通过读取系统的故障码来确定具体故障原因。
根据故障码进行排查和修复。
3.2 传感器检查传感器是ABS防抱死制动系统中最容易出现故障的部件之一。
在维修时，需要检查传感器的连接情况和工作状态。
如果发现传感器损坏或连接不良，需要及时更换或修复。
3.3 制动液检查和更换制动液是ABS防抱死制动系统正常工作的关键。
定期检查制动液的液位和质量，并根据厂家建议的更换周期及时更换制动液。
汽车防抱死制动系统故障检修一、汽车防抱死制动系统的使用与维修1.ABS使用与检修中的一般注意事项。
ABS与常规制动系统是不可分割的，常规制动系统一旦出现问题，ABS就不能正常工作，因此要将二者视为一个整体进行维修。
当制动系统发生故障，一般应首先判断是常规制动系统故障还是ABS的故障，不能只把注意力集中到传感器、电子控制器和压力调节器上。
由于ABS ECU对过电压、静电压非常敏感，为防止损坏，应注意：在点火开关处于接通位置时，不要拆装系统中的电器元件和线束接头，如要拆装，则应将点火开关断开;用充电机给汽车上的蓄电池充电时，要从车上拆下蓄电池电缆线后再进行充电，切记不可用充电机启动发动机;在车上进行电焊时，要戴好静电器再拔下ECU连接器后再进行电焊。
高温环境容易损坏ECU。
一般ECU只能在短时间承受90℃温度，有的要求ECU受温不能超过82℃。
在对汽车进行烤漆作业时，应视情况将ECU从车上拆下。
在很多ABS或ASR 系统中有蓄能器，在对这类制动液压系统进行维修之前，切记首先泄压，以免高压制动液喷出伤人。
释放蓄能器中的高压制动液的方法是，先将点火开关断开，然后反复踩、放制动踏板（至少25次以上），直到制动踏板变的很硬为止;另外，在制动液系统没有完全装好之前，不能接通点火开关，以免电动泵通电运转泵油。
要求制动液每年更换一次。
对制动液要做到及时检查、补充，一般制动液液面过低时ABS会自动关闭;在存储和更换制动液时，要注意保持器皿清洁。
维修轮速传感器要十分细心。
拆卸时不要碰撞和敲击传感头，不要用传感器齿环当作撬面;防止上面粘有油污或其他脏物，必要时可涂上一层薄防锈油;传感器间隙有的是不可调的，有的可调，调整时应用非磁性塞尺或纸片。
在对制动系统进行维修后，或者使用过程中感觉制动踏板变软时应对制动液压系统中的空气进行排除。
装备ABS的制动系统与常规制动系统的空气排除方法一般都有所不同，且不同形式的ABS，其放气的程序和顺序也可能不同。

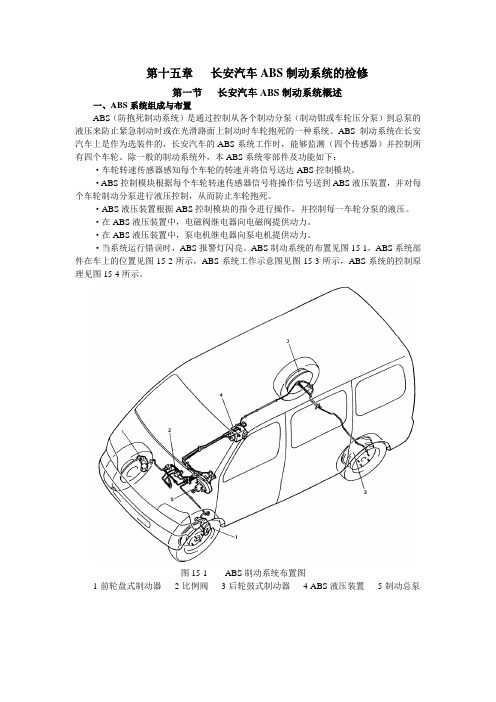

第十五章长安汽车ABS制动系统的检修第一节长安汽车ABS制动系统概述一、ABS系统组成与布置ABS（防抱死制动系统）是通过控制从各个制动分泵（制动钳或车轮压分泵）到总泵的液压来防止紧急制动时或在光滑路面上制动时车轮抱死的一种系统。
ABS制动系统在长安汽车上是作为选装件的，长安汽车的ABS系统工作时，能够监测（四个传感器）并控制所有四个车轮。
除一般的制动系统外，本ABS系统零部件及功能如下：·车轮转速传感器感知每个车轮的转速并将信号送达ABS控制模块。
·ABS控制模块根据每个车轮转速传感器信号将操作信号送到ABS液压装置，并对每个车轮制动分泵进行液压控制，从而防止车轮抱死。
·ABS液压装置根据ABS控制模块的指令进行操作，并控制每一车轮分泵的液压。
·在ABS液压装置中，电磁阀继电器向电磁阀提供动力。
·在ABS液压装置中，泵电机继电器向泵电机提供动力。
·当系统运行错误时，ABS报警灯闪亮。
ABS制动系统的布置见图15-1，ABS系统部件在车上的位置见图15-2所示，ABS系统工作示意图见图15-3所示，ABS系统的控制原理见图15-4所示。
图15-1 ABS制动系统布置图1-前轮盘式制动器2-比例阀3-后轮鼓式制动器4-ABS液压装置5-制动总泵图15-2 ABS制动系统部件位置图1-车轮转速传感器（右/前）2-停车灯开关3-ABS警报灯（组合仪表上）5-车轮转速传感器（左/后）6-二极管7-ABS控制模块8-ABS电磁阀继电器9-监控联接器10-ABS泵电机继电器11-车轮转速传感器（左/前）12-ABS液压装置13-车轮转速传感器转子（齿圈）图15-3 ABS系统工作示意图1-车轮转速传感器（右/前）2-停车灯开关3-ABS控制模块4-车轮转速传感器（右/后） 5-监控联接器 6-二极管 7-车轮转速传感器（左/后） 8-ABS 报警灯 9-ABS 泵电机继电器 10-ABS 电磁阀继电器 11-比例阀 12-车轮转速传感器（左/前） 13-ABS 液压装置输出输入图15-4 ABS 系统控制原理图二、ABS 控制模块如图15-5所示，ABS 控制模块安装在驾驶员侧的前壁板上，其主要功能是控制ABS 液压装置，防止车轮在制动过程中趋于抱死状态，另两个功能是自我诊断和失效保护功能。
车辆abs系统故障诊断与维修流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!车辆ABS系统故障诊断与维修流程摘要：车辆ABS系统是确保行车安全的重要组成部分，但偶尔会出现故障。
电控防抱死制动系统（ABS）的检修1.检修ABS的注意事项（1）ABS系统与普通制动系统密不可分，普通制动系统一旦出现故障，ABS系统也就不能工作，故当车辆制动系统出现问题时，应首先判明是ABS系统故障还是普通制动系统故障，而不能把注意力全部集中在传感器、电控单元和制动压力调节器上。
（2）ABS电控单元对电压、静电非常敏感，维修时稍有不慎就可能会损坏电控单元。
因此，点火开关接通时不可以拔或插电控单元上的连接器。
（3）维修车轮转速传感器时应特别小心，不要碰伤传感器头，不要用传感器齿圈做撬面，以免损坏，安装时不可用力敲击，磁隙可以调整的，但要用非磁性工具调整。
（4）装有 ABS 的汽车，每年应更换一次制动液。
否则，制动液吸湿性很强，含水后不仅会降低沸点，产生腐蚀，而且还会造成制动效能衰退。
（5）要注意不要让电控单元受碰撞和敲击，不能处在高温环境中。
（6）当蓄电池电压过低时，ABS系统将不能工作，所以特别在汽车停驶长时间后启动时，应检查蓄电池电压。
（7）具有ABS系统的制动系应使用专用的管路，因为该系统往往具有很高的压力。
（8）更换制动器或更换液压制动系部件后，应排净制动管路中的空气，以免影响制动系统的正常工作。
2.ABS故障检修的一般步骤（1）确认故障情况和故障症状。
（2）先对ABS系统进行直观检查，检查制动液渗漏、导线破损、插头松脱、制动液的液位过低等情况。
（3）利用自诊断系统进行读取故障码，然后根据维修手册来寻找故障位置。
（4）根据故障情况，利用必要的工具和仪器对故障部位进行具体的检查，确定故障部位和故障原因。
（5）修理或更换部件以排除故障。
（6）清除故障代码。
（7）检查故障警告灯是否持续点亮。
（8）路试。
3.ABS主要部件的检修（1）轮速传感器的检修轮速传感器可能出现的故障有：感应线圈短路、断路或接触不良，传感器齿圈上的齿有缺损或脏污，信号探头安装不牢或磁极与齿圈之间有赃物等。
轮速传感器在安装时注意其传感头的额定扭矩，不要拧得过紧或过松，否则极轴与齿圈的间隙过小或过大，影响轮速信号的产生与输出；检查轮速传感器与桥壳之间无间隙；传感器齿圈的齿面应无刮痕、裂缝、变形或缺齿等，严重时应更换转子轴总成。
制动系的使用与检修1.1 制动系防抱死系统的检修由于道路、气候、交通管理和驾驶素质等交通环境的影响，汽车行驶中须常制动和紧急制动，紧急情况下猛踩制动后，制动力立即达到最大，并使车轮抱死。
如果前轮先抱死，则转向失灵；若后轮先抱死，则汽车易发生侧滑或甩尾。
ABS 是现代汽车用来防止在制动时车轮被抱死，并使汽车具有稳定性的一种电子控制装置。
在一些国家，防抱死制动系统已成为汽车的标准装备，尤其在欧美及日本生产的轿车上，都设计安装了防抱死制动系统（即ABS）。
汽车防抱死制动系统即ABS，它是英文缩写，该装置是当遇到情况汽车制动时，根据车轮转速，自动调整制动管内的压力大小，使车轮总是处于边抱死边滚动的滑移状态，尤其紧急制动，它将断续制动，即制动——松开——制动，以避免危险。
防抱死制动装置，以每秒6~10次的频率进行制动—松开—制动的脉式制动，用电子智能控制方式代替人工方式，防止车轮抱死，使车轮始终获得最大制动力，并保持转向灵活。
车轮要抱死时，降低制动力，而车轮不会抱死时，又增加制动力，如此反复动作，使制动效果最佳。
使用该装置可以减小制动距离，保证制动过程中转向操纵依然有效。
尤其紧急制动，能充分利用轮胎的峰值附着性能，提高汽车抗侧滑能力，缩短制动距离，充分发挥制动效能。
使用中，若ABS系统出现故障，警告灯就会点亮，须及时停车处理或修复。
常见ABS系统的故障检修方法如下：一、ABS系统的泄压一般ABS系统的泄压方法是：将点火开关关闭（置于OFF），然后反复踩制动踏板，踏板的次数在20次以上，当踏板力明显增加，即感觉不到踩踏板的液压助力时，ABS系统即泄压完毕。
通常修理以下部件时需要泄压：液压控制单元中的任何装置、蓄压器、电动泵、电磁阀体、制动液油箱、压力警告和控制开关、后轮分配比例阀、后轮制动分泵、前轮制动分泵及高压制动液管路等。
二、ABS系统电脑的更换用正常的电脑代替原车电脑，观察ABS系统的工作情况，通过对比来鉴别原车电脑有无故障。
汽车ABS的故障检修方法汽车ABS是汽车安全系统中至关重要的一部分，它的主要功能是通过防止车轮阻塞来减少车辆制动距离和提高制动稳定性。
然而，当ABS系统出现故障时，就需要进行检修和修复。
以下是一些常见的汽车ABS故障检修方法：1.确定故障代码：当车辆的ABS故障灯亮起时，第一步是使用诊断工具读取故障代码。
故障代码将指导您找到故障的具体位置和原因。
2.检查传感器：ABS系统中的传感器是检测车轮转速的重要组成部分。
传感器常常会被灰尘、污垢或磁铁吸附物所影响。
因此，检查并清洁传感器是解决问题的一种方法。
3.检查电线连接：检查ABS系统的电线连接是否完好无损，没有松动或腐蚀现象。
修复或更换任何损坏的电线连接。
4.检查制动液位：不足的制动液位可能导致ABS故障灯亮起。
检查制动液位并添加到适当的标准。
5.检查制动开关：制动开关是控制ABS系统启动和停止的关键元件。
检查制动开关是否工作正常，替换任何有问题的制动开关。
6.清除故障代码：在修复了ABS系统故障后，使用诊断工具清除故障代码并重置系统。
这样，如果故障已经解决，ABS故障灯应该会熄灭。
7.检查泵和阀：ABS系统中的泵和阀门也可能出现故障。
检查泵和阀门是否损坏，替换任何有问题的部件。
8.检查控制模块：ABS控制模块是整个系统的大脑，负责控制和监控所有的操作。
如果其他方法都没有找到问题所在，那么需要检查控制模块是否工作正常。
如有需要，可以更换控制模块。
综上所述，这些是汽车ABS故障检修的一些常见方法。
然而，由于每个故障的原因和位置可能不同，因此在检修过程中建议先进行基本的故障排除，然后根据具体情况进行检查和修理。
最重要的是，如果您对汽车ABS系统的检修没有足够的经验和知识，建议找到经验丰富的专业技师进行检修和修复。
ABS刹车系统故障排查与修复在汽车中，刹车系统是车辆行驶安全的重要组成部分。
ABS（防抱死刹车系统）是一种能够防止车轮在紧急制动时抱死的刹车系统，它可以提供更好的车辆稳定性和操控性能。
然而，由于使用时间久了或者其他原因，ABS刹车系统可能会出现故障，需要进行排查和修复。
本文将介绍ABS刹车系统故障的排查和修复方法。
一、故障排查1. 注意安全：在排查故障之前，确保车辆停放在平坦的地面上，打开紧急闪光灯并设立警示标志，以免发生意外。
同时，将车辆引擎熄火，并拉手刹。
2. 检查刹车系统相关元件：首先，检查ABS传感器。
传感器通常位于车轮附近，用于检测车轮的转速并传输信号给ABS系统。
检查传感器是否损坏、脏污或松动。
如果发现问题，及时清洁或更换传感器。
3. 检查制动液：制动液是ABS刹车系统正常工作的重要组成部分，它通过压力传递给刹车蹄片使车轮制动。
检查制动液是否充足，并注意制动液有无漏失的迹象。
如果液位过低或有泄漏现象，应及时补充或修复。
4. 检查刹车盘和刹车片：ABS系统在紧急制动时会自动调整刹车盘和刹车片的接触力，以防止车轮抱死。
检查刹车盘和刹车片是否磨损严重，如有需要，更换损坏的刹车盘和刹车片。
5. 检查电控单元：ABS系统的电控单元是系统的控制中枢，负责接收传感器信号并控制刹车蹄片的工作。
检查电控单元是否连接良好且正常工作。
如果发现电控单元有损坏，需要更换或修复。
二、故障修复根据故障排查结果，确定故障原因并进行相应的修复。
1. 清洁传感器：如果传感器因脏污导致失灵，需要将其拆下并清洁。
使用一些清洁剂和刷子将传感器上的污垢清除掉，并确保其表面光滑。
2. 更换损坏元件：如果刹车盘、刹车片或传感器损坏，需要进行更换。
将损坏的元件拆下并与原厂配件进行替换。
3. 检修电控单元：如果电控单元损坏，可以尝试进行检修。
将电控单元拆解，检查内部电路是否烧毁或其他故障。
如有需要，修复或更换损坏的元件。
4. 测试修复效果：在完成相应的修复工作后，进行测试以确保故障已经排除。
