吉林大学电工学2习题答案

电工学2考试题目及答案一、选择题（每题2分，共20分）1. 电流通过电阻时，电阻上产生的热量与电流的平方成正比，与电阻的阻值成正比，与通电时间成正比。

这个关系被称为焦耳定律。

以下哪个选项正确描述了焦耳定律？A. Q = I^2RtB. Q = IR^2tC. Q = It^2RD. Q = Rt^2I答案：A2. 并联电路中，总电阻与各支路电阻的关系是：A. 1/R总 = 1/R1 + 1/R2 + 1/R3B. R总 = R1 + R2 + R3C. R总 = R1 * R2 / (R1 + R2)D. R总 = 1 / (1/R1 + 1/R2 + 1/R3)答案：D3. 交流电的有效值（RMS）是指：A. 交流电的最大值B. 交流电的平均值C. 交流电的瞬时值D. 在同样时间内产生相同热量的直流电的值答案：D4. 星形接法（Y接法）的三相电路中，线电压与相电压的关系是：A. U线 = U相B. U线= √3 * U相C. U线= 1/√3 * U相D. U线 = 2 * U相答案：B5. 变压器的匝数比与电压比的关系是：A. U1/U2 = N1/N2B. U1/U2 = N2/N1C. U1/U2 = 1/(N1/N2)D. U1/U2 = N1^2/N2^2答案：A6. 电容器的容抗与频率的关系是：A. Xc = 1/(2πfC)B. Xc = 2πfCC. Xc = f/(2πC)D. Xc = C/(2πf)答案：A7. 电感器的感抗与频率的关系是：A. Xl = 2πfLB. Xl = 1/(2πfL)C. Xl = f/(2πL)D. Xl = L/(2πf)答案：A8. 交流电路中的功率因数是指：A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 有功功率与无功功率的比值D. 视在功率与无功功率的比值答案：A9. 三相电路的功率计算公式是：A. P = √3 * U线 * I线* cosφB. P = √3 * U相 * I相* cosφC. P = U线 * I线* cosφD. P = U相 * I相* cosφ答案：B10. 直流电动机的工作原理是基于：A. 电磁感应B. 洛伦兹力C. 法拉第电磁感应定律D. 楞次定律答案：B二、填空题（每题2分，共20分）1. 在纯电阻电路中，功率因数______。

电工学2期末考试试题及答案一、选择题（每题2分，共20分）1. 下列哪种材料的电阻率最大？A. 铜B. 铝C. 铁D. 银答案：C2. 交流电的周期与频率之间的关系是？A. 周期是频率的倒数B. 周期是频率的两倍C. 周期是频率的一半D. 周期与频率无关答案：A3. 电容器在直流电路中的作用是？A. 短路B. 开路C. 滤波D. 整流答案：B4. 欧姆定律的数学表达式是？A. V = IRB. I = VRC. R = VID. V = RI5. 变压器的工作原理是？A. 电磁感应B. 电磁转换C. 电磁辐射D. 电磁波答案：A6. 电流通过导体产生的热量与下列哪些因素有关？A. 电流B. 电阻C. 时间D. 以上都是答案：D7. 电感器在交流电路中的作用是？A. 短路B. 开路C. 滤波D. 整流答案：C8. 电桥平衡的条件是？A. 桥臂电阻相等B. 桥臂电流相等C. 桥臂电压相等D. 桥臂功率相等答案：C9. 电流表的内阻应该是？B. 无限小C. 等于被测电阻D. 等于被测电压答案：B10. 并联电路中，各支路电流的关系是？A. 各支路电流相等B. 各支路电流之和等于总电流C. 各支路电流之差等于总电流D. 各支路电流无关答案：B二、填空题（每题2分，共20分）1. 电阻的单位是______。

答案：欧姆2. 电能的单位是______。

答案：焦耳3. 电功率的单位是______。

答案：瓦特4. 电流的单位是______。

答案：安培5. 电压的单位是______。

答案：伏特6. 电容器的单位是______。

答案：法拉7. 电感器的单位是______。

答案：亨利8. 交流电的频率单位是______。

答案：赫兹9. 电流表的内阻应该是______。

答案：无限小10. 并联电路中，总电阻与各支路电阻的关系是______。

答案：小于任一支路电阻三、简答题（每题10分，共30分）1. 简述三相交流电的特点。

电工学2考试题目及答案一、单项选择题（每题2分，共10题）1. 电路中，电压与电流的比值称为（）。

A. 电阻B. 电导C. 电势D. 电抗答案：A2. 交流电路中，电感元件的阻抗与频率的关系是（）。

A. 正比B. 反比C. 无关D. 先减小后增大答案：A3. 电路中，电容元件的阻抗与频率的关系是（）。

A. 正比B. 反比C. 无关D. 先增大后减小答案：B4. 欧姆定律适用于（）。

A. 直流电路B. 交流电路C. 纯电阻电路D. 所有电路答案：C5. 电路中，功率因数的定义是（）。

A. 电压与电流的比值B. 电压与电流相位差的余弦值C. 电压与电流的有效值之比D. 电压与电流的瞬时值之比答案：B6. 电路中，三相负载的星形接法与三角形接法相比，具有（）。

A. 更高的电压B. 更高的电流C. 更高的功率因数D. 更高的功率答案：C7. 电路中，谐振频率是指（）。

A. 电路阻抗最大的频率B. 电路阻抗最小的频率C. 电路电流最大的频率D. 电路电压最大的频率答案：B8. 电路中，串联电路的总阻抗与各部分阻抗的关系是（）。

B. 相加C. 相乘D. 相除答案：B9. 电路中，若负载为纯电阻，则该负载的功率因数为（）。

A. 0B. 0.5C. 1D. -1答案：C10. 电路中，电流通过电感元件时，会产生（）。

A. 电压降B. 电流滞后C. 电流超前D. 电压超前答案：B二、填空题（每题3分，共5题）1. 电路中的功率可以分为有功功率、无功功率和______。

答案：视在功率2. 电路中，电阻的单位是欧姆，符号为______。

答案：Ω3. 电路中，电容的单位是法拉，符号为______。

4. 电路中，电感的单位是亨利，符号为______。

答案：H5. 电路中，三相负载的星形接法中，线电压与相电压的关系是______。

答案：√3倍三、计算题（每题10分，共2题）1. 已知电路中电阻R=10Ω，电感L=0.5H，电容C=50μF，求电路的谐振频率。

《电工学》作业答案第二章 2-9解：变换过程如图所示，解得I 4 = 2A 。

2-10解：对结点a 列KCL 方程1230I I I对左、右边的网孔列KVL 方程1122S1S20R I R I U U 2233S2S30R I R I U U将数据代入上述方程，联立求解方程组12312230124243204432120I I I I I I I解得1231A 5A 6A I I I ，， 2-11解：对结点a 和b 列KCL 方程13S1S223S2S300I I I I I I I I对回路abca 列KVL 方程22S 11330R I U R I R I将数据代入上述方程，联立求解方程组132321362023022420I I I I I I I解得1232A 1A 2A I I I ，，2-12 解：根据两个结点电路中结点电压方程的一般形式得S1S2S3123a 12312612346V 6V 111111346U U U R R R U R R R 电流I 3可用欧姆定律求得a S333612A 3A 6U U I R2-14解：(a)电路图； (b)电压源U S 单独作用的电路； (c)电流源I S 单独作用的电路电压源U S1单独作用时，将U S2短路，电路如 (b)所示S1123123321232312318A 3.6A 6336333.6A 1.2A 6363.6A 2.4A63U I R R R R R R I I R R R I I R R电压源U S2单独作用时，将U S1短路，电路如图 (c)所示S2213213312131321315A 2A 3362332A 1A3332A 1A33U I R R R R R R I I R R R I I R RU S 和I S 共同作用时111222333 3.61A 2.6A 1.22A 0.8A 2.41A 3.4A I I I I I I I I I 2-16解：(a)I S1单独作用的电路； (b)I S2单独作用的电路； (c)U S 单独作用的电路电流源I S1单独作用时，电路如 (a)所示2S12333A 1.8A 32R I I R R电流源I S2单独作用时，电路如 (b)所示3S22325A 2A 32R I I R R电压源U S2单独作用时，电路如 (c)所示S 2315A 3A 32U I R RI S1、I S1和U S 共同作用时1.823A 6.8A I I I I2-19 解：(a) 求开路电压的电路； (b)求除源电阻的电路； (c) 戴维南等效电路求开路电压的等效电路如 (a)所示。

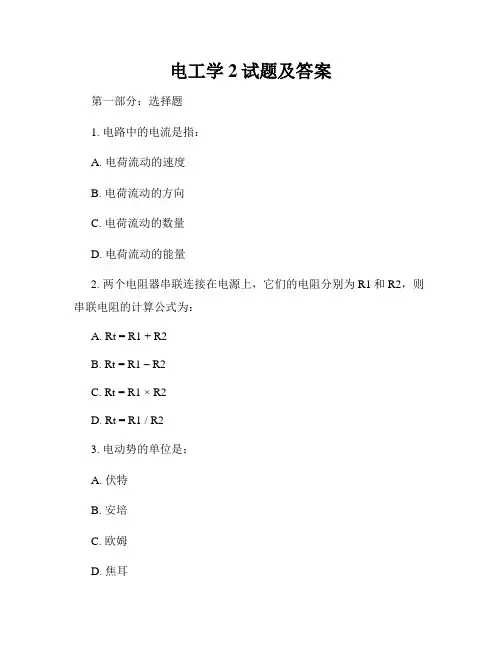

电工学2试题及答案第一部分：选择题1. 电路中的电流是指：A. 电荷流动的速度B. 电荷流动的方向C. 电荷流动的数量D. 电荷流动的能量2. 两个电阻器串联连接在电源上，它们的电阻分别为R1和R2，则串联电阻的计算公式为：A. Rt = R1 + R2B. Rt = R1 – R2C. Rt = R1 × R2D. Rt = R1 / R23. 电动势的单位是：A. 伏特B. 安培C. 欧姆D. 焦耳4. 下列哪个是欧姆定律的数学表达式：A. V = IRB. I = VRC. R = VID. R = IV5. 电功率的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特6. 电阻的单位是：A. 伏特B. 安培C. 欧姆D. 瓦特7. 当电路中的电阻增加，电流的变化情况是：A. 增大B. 减小C. 保持不变D. 无法确定8. 在感性元件中，电流落后于电压的关系是：A. 电压和电流同相B. 电压超前电流90度C. 电压落后电流90度D. 电压和电流没有明显关系9. 直流电阻和交流电阻之间的关系是：A. 相等B. 直流电阻大于交流电阻C. 直流电阻小于交流电阻D. 无法确定10. 在电容元件中，电流超前于电压的关系是：A. 电压和电流同相B. 电压超前电流90度C. 电压落后电流90度D. 电压和电流没有明显关系第二部分：解答题1. 简述直流电路中欧姆定律的表达式及含义。

欧姆定律的数学表达式为V = IR，其中V代表电压，I代表电流，R代表电阻。

这个公式表示了直流电路中电压、电流和电阻之间的关系。

根据欧姆定律，电压与电流成正比，电阻越大，电流越小；电压越大，电流越大。

2. 什么是交流电路中的复数方法？交流电路中的复数方法是一种用复数代表电压和电流的计算方法。

通过使用复数，可以方便地计算交流电路中的相位差、功率以及其他相关参数。

在复数方法中，电压和电流可以表示为幅值和相位角的组合，通过使用欧拉公式，可以将复数方法与实际电路中的物理量相联系。

电工学2(试卷及答案)-第1套j————————————————————————————————作者：————————————————————————————————日期：2---○---○------○---○---学 院专业班级学 号姓 名………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 …………中南大学考试模拟试卷120 ~20 学年 学期 电工学II 课程 时间100分钟32学时， 2 学分，闭卷，总分100分，占总评成绩60 %题 号一 二 三 四 五 六 七 八 九 十 合 计得 分评卷人 复查人一、填空题（每空1分，共20分）1. 常见的无源电路元件有 、 和 ；常见的有源电路元件是 和 。

2. 正弦交流电的三要素是 、 和 。

3. 普通二极管具有 导电性。

4. 集成运算放大器具有 和 两个输入端，相应的输入方式有 输入、 输入和 输入三种。

5. 在时间上和数值上均作连续变化的电信号称为 信号；在时间上和数值上离散的信号叫做 信号。

6. B A C B A F ++=)(＝7. 时序逻辑电路的输出不仅取决于 的状态，还与电路 的现态有关。

8. 下图所示是u A 、u B 两输入端的输入波形，输出波形F 为 门的输出波形。

得 分 评卷人Fu Atu Bt二、试求图所示电路中A 点的电位。

（8分）三、用戴维宁定理计算图中的电流I 。

(本题10分)四、试将下图所示电路化简成最简形式。

(本题8分)得 分 评卷人得 分 评卷人得 分 评卷人Ω1Ω5Ω3Ω22A10V+-I---○---○------○---○---学 院专业班级学 号姓 名………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 …………五、电路如图所示，已知u i =5sin ωt (V)，二极管导通电压U D ＝0.7V 。

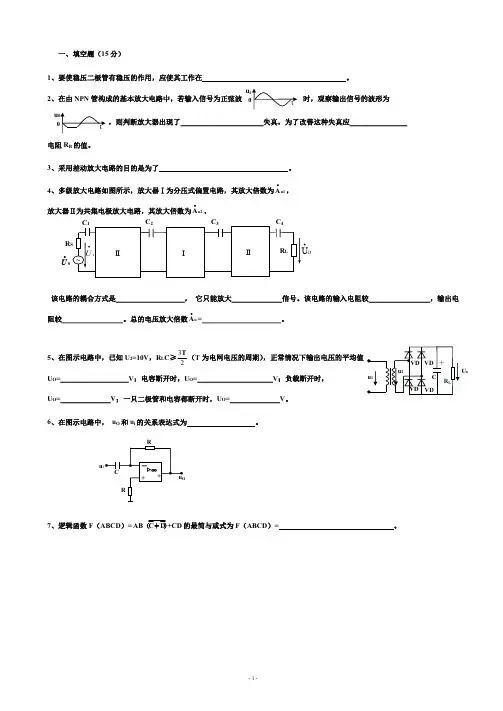

一、填空题（15分）1、要使稳压二极管有稳压的作用，应使其工作在 。

2、在由NPN 管构成的基本放大电路中，若输入信号为正弦波时，观察输出信号的波形为，则判断放大器出现了 失真，为了改善这种失真应电阻R B 的值。

3、采用差动放大电路的目的是为了 。

4、多级放大电路如图所示，放大器Ⅰ为分压式偏置电路，其放大倍数为u1A， 放大器Ⅱ为共集电极放大电路，其放大倍数为u2A，该电路的耦合方式是， 它只能放大 信号。

该电路的输入电阻较，输出电阻较 。

总的电压放大倍数u A= 。

5、在图示电路中，已知U 2=10V ，R L C ≥32T（T 为电网电压的周期），正常情况下输出电压的平均值 U O = V ；电容断开时，U O = V ；负载断开时， U O = V ；一只二极管和电容都断开时，U O = V 。

6、在图示电路中， u O 和u i 的关系表达式为 。

7、逻辑函数F （ABCD ）=AB C D +CD （）的最简与或式为F （ABCD ）= 。

u u S UOUR U ou i二、判断对错（5分）1. 同一个逻辑函数的真值表是唯一的。

（）2. 编码器、译码器、触发器均属于组合逻辑电路。

（）3. 当温度升高时，晶体管的β↑，I CEO↑，U BE↓值增加。

（）4. 在图示电路中，二极管为理想二极管，要使其导通，其输入应为A=B=0。

（）5. 在图示电路中，若CP脉冲的频率为10KHz，则F的频率为5KHz。

（）F CP三、单项选择题 （将所选答案填入下表，方为有效答案）（20分）1、用直流电压表测得某放大电路中的晶体三极管各极对地电位分别为12V 、3.7V 、3V ，则该三极管为 。

A ．NPN 硅管 B ．NPN 锗管 C ．PNP 硅管 D ．PNP 锗管2、图示电路中，二极管导通电压为0.7V ，则U O = V 。

A ． 2VB ． 1.3VC ． 2.7VD ． — 2V3、在图示电路中，已知稳压管的稳压值U Z =10V ，则负载电压U L = V 。

大二电工学课后习题第五章答案(1) 第一章电路的基本概念和基本定律习题解答1-1 在图1-39所示的电路中，若I1=4A，I2=5A，请计算I3、U2的值；若I1=4A，I2=3A，请计算I3、U2、U1的值，判断哪些元件是电源？哪些是负载？并验证功率是否平衡。

解：对节点a应用KCL得I1+ I3= I2 即4+ I3=5, 所以 I3=1A在右边的回路中，应用KVL得6?I2+20?I3= U2，所以U2=50V同理，若I1=4A，I2=3A，利用KCL和KVL得I3= -1A，U2= -2V在左边的回路中，应用KVL得20?I1+6?I2= U1，所以U1=98V。

U1，U2都是电源。

电源发出的功率：P发= U1 I1+ U2 I3=98?4+2=394W负载吸收的功率：P吸=20I1+6I22+20I3=394W二者相等，整个电路功率平衡。

1-2 有一直流电压源，其额定功率PN=200W，额定电压UN=50V，内阻Ro=0.5Ω，负载电阻RL可以调节，其电路如图1-40所示。

试求：⑴额定工作状态下的电流及负载电阻RL的大小；⑵开路状态下的电源端电压；⑶电源短路状态下的电流。

解：⑴IN?PNUxx0??4A RL?N??12.5? UN50IN422⑵ UOC?US?UN?IN?R0?50+4?0.5 = 52V⑶ ISC?US52??104AR00.5图1-39 习题1-1图图1-40 习题1-2图1-3 一只110V、8W的指示灯，现在要接在220V的电源上，问要串多大阻值的电阻？该电阻的瓦数为多大？解：若串联一个电阻R后，指示灯仍工作在额定状态，电阻R应分去110V的电1102?1512.5? 压，所以阻值R?81102?8W 该电阻的瓦数PR?R1-4 图1-41所示的电路是用变阻器RP调节直流电机励磁电流If的电路。

设电机励磁绕组的电阻为315Ω，其额定电压为220V，如果要求励磁电流在0.35～0.7A的范围内变动，试从下列四个电阻中选用一个合适的变阻器：⑴1000Ω 0.5A；⑵350Ω 0.5A；⑶200Ω 1A；⑷350Ω 1A；图1-41 习题1-4图解：要求励磁电流在0.35～0.7A的范围内变动，则应有0.35?220?0.7 315?RP则 313.6?RP??0.714?取 314?RP?0?同时变阻器中允许通过的电流最大值不小于0.7A综上所以选择第四个变阻器。

电工学下册课后习题答案电工学下册课后习题答案电工学是电气工程专业的一门重要课程，涵盖了电路分析、电力系统、电机与变压器等内容。

在学习过程中，课后习题是检验学生对知识掌握程度的重要途径。

下面将为大家提供电工学下册课后习题的详细解答，希望能够帮助大家更好地理解和应用电工学的知识。

1. 电路分析1.1 串联电路题目：如图所示，已知电源电压为12V，电阻R1为10Ω，电阻R2为20Ω，求电路中的总电流和总电阻。

解答：根据串联电路的特点，电路中的总电流等于电源电压除以总电阻，即I = U/R。

所以总电流为12V/(10Ω+20Ω) = 0.4A。

总电阻为10Ω+20Ω = 30Ω。

1.2 并联电路题目：如图所示，已知电源电压为24V，电阻R1为15Ω，电阻R2为25Ω，求电路中的总电流和总电阻。

解答：根据并联电路的特点，电路中的总电流等于电源电压除以总电阻，即I = U/R。

所以总电流为24V/(1/15Ω+1/25Ω) = 9A。

总电阻为(1/15Ω+1/25Ω)^(-1) = 9Ω。

2. 电力系统2.1 三相电路题目：如图所示，已知三相电源的线电压为380V，电阻R1为20Ω，电阻R2为30Ω，求电路中的总电流和总电阻。

解答：根据三相电路的特点，电路中的总电流等于线电压除以总电阻，即I = U/R。

所以总电流为380V/(20Ω+30Ω) = 6.33A。

总电阻为20Ω+30Ω = 50Ω。

2.2 电力传输题目：某电力公司需要将发电厂产生的电能通过输电线路传输到远处的城市，已知输电线路的电阻为0.1Ω/km，线路长度为100km，输电电压为220kV，求输电线路的电流和功率损耗。

解答：根据输电线路的特点，电流等于输电电压除以线路电阻，即I = U/R。

所以电流为220kV/0.1Ω/km * 100km = 2200A。

功率损耗等于电流的平方乘以线路电阻，即P = I^2 * R。

所以功率损耗为2200A^2 * 0.1Ω/km * 100km = 4840000W = 4.84MW。

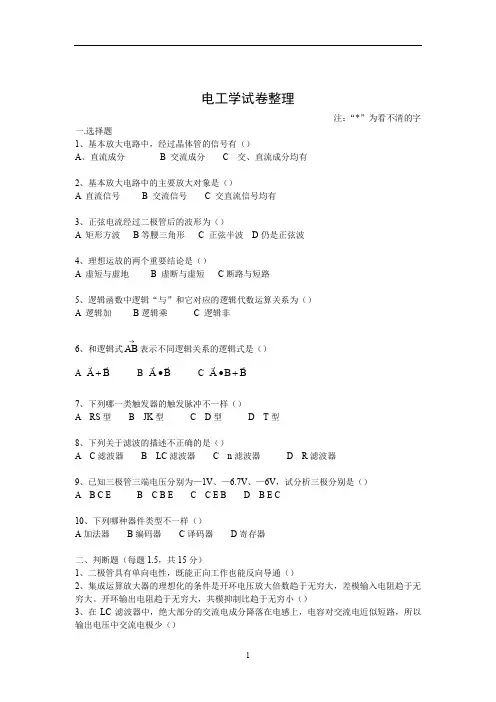

电工学试卷整理注：“*”为看不清的字一.选择题1、基本放大电路中，经过晶体管的信号有（）A 、直流成分B 交流成分C 交、直流成分均有2、基本放大电路中的主要放大对象是（）A 直流信号B 交流信号C 交直流信号均有3、正弦电流经过二极管后的波形为（）A 矩形方波B 等腰三角形C 正弦半波D 仍是正弦波4、理想运放的两个重要结论是（）A 虚短与虚地B 虚断与虚短C 断路与短路5、逻辑函数中逻辑“与”和它对应的逻辑代数运算关系为（） A 逻辑加 B 逻辑乘 C 逻辑非6、和逻辑式→AB 表示不同逻辑关系的逻辑式是（）A B A + B B A ∙ C B B A +∙7、下列哪一类触发器的触发脉冲不一样（）A RS 型B JK 型CD 型 D T 型8、下列关于滤波的描述不正确的是（）A C 滤波器B LC 滤波器 C n 滤波器D R 滤波器9、已知三极管三端电压分别为—1V 、—6.7V 、—6V ，试分析三极分别是（） A B C E B C B E C C E B D B E C10、下列哪种器件类型不一样（）A 加法器B 编码器C 译码器D 寄存器二、判断题（每题1.5，共15分）1、二极管具有单向电性，既能正向工作也能反向导通（）2、集成运算放大器的理想化的条件是开环电压放大倍数趋于无穷大，差模输入电阻趋于无穷大。

开环输出电阻趋于无穷大，共模抑制比趋于无穷小（）3、在LC 滤波器中，绝大部分的交流电成分降落在电感上，电容对交流电近似短路，所以输出电压中交流电极少（）4、脉冲信号中，下脉冲信号由低到高跃变后的信号大于0，负脉冲信号跃变后小于0（）5、“与非”门*出系数指一个“与非”门能带同类门的最大数目，它表示带负载的能力（）6、组合逻辑电路的特点是电路的输出状态不仅取决于当时的输入信号，而且与电路原来的状态有关。

当输入信号消失后，电路状态仍维持不变（）7、分辨率*最小输出电压和最大输出电压之比，十位D/A转换器的分辨率为1/*2（）8、在基本放大电路中，因电容对交、直流的作用不同，在放大电路中如果电容的容量足够大，可以认为它对交流分量不直作用，却对交流短路，而对直流可以看成开路，这样交直流所走的通路是不同的（）9、P型半导体中多数*流子为空穴，N型半导体中多数*流子为电子（）10、同步计数器和异步计数器的不同点是前者各触发器的状态变换与计数脉冲同步，后者则不同步（）三、简析题（共25分）1、二极管导通电压均为0.7V，试画出输出电压的波形，并标出幅值。

《电工学》模拟试题二答案BBABA CADCD √×√√√ ××√√×1、把电气设备的金属外壳用导线和埋在地中的接地装置联接起来，叫做保护接地。

电气设备采用保护接地以后，即使外壳围绝缘不好而带电，这时工作人员碰到机壳就相当于人体和接地电阻并联，而人体的电阻远比按地电阻大，因此流过人体的电流就很微小，保证了人身安全。

2、变频调速、变转差率调速、变极调速3、推广绿色照明技术、产品和节能型家用电器; 降低发电厂用电和线损率，杜绝不明损耗；推广交流电动机调速节电技术；加快低效风机、水泵、电动机、变压器的更新改造，提高系统运行效率；为了加强节能管理，提高能效，促进电能的合理利用等。

4、比例运算电路，加法运算电路，减法运算电路，积分运算电路，微分运算电路；电压比较器，波形发生器。

四、︒∠=∙0220U V (1分) ︒-∠=︒∠︒∠=+︒∠=∙7.6061.07.60360/0220)314176/(0220j I A (2分) ︒∠=︒∠⨯︒-∠=+=∙∙7.151974.763237.6061.0)31476(2j I U V (3分) )7.60314sin(261.0︒-=t i A (2分) )7.15314sin(21972︒+=t u V (2分)五、提示：选用戴维南定理求解，先计算U 0，再计算R 0和I 。

六、七、真值表：逻辑表达式及化简：Y A B A B A B AB A B AB =+++=+=+ 功能：同或门。

八、解：(1)30=-=BBECC B R U U I （μA ）5.1==B C I I β (mA)53.1)1(=+=B E I I β(mA)5.7=⋅-=C C CC CE R I U U (V)167.126)1(300=++=Ebe I r β (K Ω)(2)(3)107//-=-=beLC u r R R A β167.1//≈=be B i r R R (KΩ)5==C O R R (KΩ)。

电工技术II习题解答习题1——电路模型和电路定律1-1 根据图示参考方向，判断各元件是吸收还是发出功率，其功率各为多少？解：元件1吸收10W；元件2吸收10W；元件3发出10W；元件4发出10W；1-2 各元件的条件如图所示。

(1)若元件A吸收功率为10 W，求I a；(2)若元件B产生功率为(－10 W)，求U b；(3)若元件C吸收功率为(－10 W)，求I c；(4)求元件D吸收的功率。

解：I a＝-1A;U b＝-10V;I c＝-1A;P＝-4mW.1-3某直流电源的额定功率为P N=200W，额定电压为U N=50V，内阻R0=0.5Ω，负载电阻R可以调节，如图所示，试求：（1）额定状态下的电流及负载电阻；（2）空载状态下的电压；（3）短路状态下的电流。

解：(1) P N＝U N×I N ----> I N=4A;负载电阻R= U N/I N =12.5Ω(2) U=E= U N+ R o×I N = 52V(3)I st=E/R0 =104AE1-4 某有源支路接在U =230V 的电源上，电路如下图所示，支路电阻为R 0=0.5Ω，测得电路中的电流I =10安培。

求： （1）该有源支路的电动势E ；（2）此支路是从电网吸收电能还是向电网输送电能？ 解：（1）E= U + R o ×I =235V（2）P =U ×I >0, 输送1-5 (1)求图 (a)电路中受控电压源的端电压和它的功率；(2)求图 (b)电路中受控电流源的电流和它的功率；解：（a ）U 1＝3×4 =12V ，受控电压源的端电压2U 1＝24V ，P 发=3×24 =72W （b ）I 2＝0.5A ，受控电流源的电流6I 2＝3A ，P 吸=5×3 =15W1-6 求图示各电路中的U ab ，设端口a 、b 均为开路。

解：（a ）U ab ＝-2+4=2V （b ）U ab ＝-1+8=7V （c ）i =5/20 =0.25 AU ab ＝3i +10i =3.25V （d ）U ab ＝-3+5×1＝2VE习题2——等效电路分析方法2-1 求各电路的等效电阻R ab 。

电工二级考试题（含答案）一、单选题（共75题，每题1分，共75分）1.当一台变频器驱动多台电动机时，变频器中电子热保护功能（）。

A、保护B、无效C、正常D、动作正确答案：B2.晶体管串联型稳压电源中的调整管工作在（）状态。

A、放大状态B、截止状态C、饱和状态D、任意状态正确答案：A3.一个50uF/400V与一个100uF/400V电容器进行并联后相当于一个（）。

A、100uF/300VB、175uF/400VC、150uF/400VD、200uF/400V正确答案：C4.FX1N系列PLC晶体管输出类型的PLC主机能输出脉冲频率是（）。

A、250KB、100KC、80KD、500K正确答案：B5.（）由PROFIBUS-DP、PROFIBUS-PA和PROFIBUS-FMS兼容组成。

A、P-NET现场总线B、CANBUS现场总线C、FF现场总线D、PRO现场总线正确答案：D6.斩波电路通常的控制方式是（）。

A、脉冲宽度调制（PWM）B、脉冲频率调制C、脉冲混合调制D、其它选项都对正确答案：D7.仪表由固定的永久磁铁,（）可转动的线圈及转轴、游丝、指针、机械调零机构等组成。

A、电磁型式B、感应型式C、磁电型式D、其它选项都不对正确答案：C8.分度头的手柄转一周，装夹在主轴上的工件转（）。

A、2/20周B、20周C、1/40周D、1周正确答案：C9.无需区分表笔极性，就能测量直流电量的仪表是（）。

A、电动系B、磁电系C、电磁系D、静电系正确答案：C10.单相变压器只有（）和I/I-6两种联结组。

A、V/I-13B、I/I-10C、I/I-12D、V/I-16正确答案：C11.电路中电源正负极间没有负载而是直接接通叫做电源短路，另有一种短路是指某个（）的两端直接接通。

A、元件器B、负载器C、熔断器D、导线器正确答案：D12.二极管的主要特性就是（）。

A、单向导通B、整流C、反向击穿D、稳压正确答案：A13.不能用电阻串、并联化简的直流电路叫（）直流电路。
