倒Ω法测试织物弯曲性及悬垂性作者:余芳刘成霞尹清一来源:《丝绸》2019年第02期摘要:织物悬垂性和弯曲性的测试是纺织品检测的重要内容,目前这2种性能是分开进行的。
针对此现状,以13块常见织物为研究对象,分别测试其弯曲性和悬垂性指标——抗弯刚度和悬垂系数,然后用自行设计的倒Ω法进行测试,并利用图像处理软件提取了水滴高宽比和下垂纵横比等特征参数。
经过相关分析得出以下结论:作为尝试提出的倒Ω法可同时用来检测织物弯曲性和悬垂性,所提取的指标与抗弯刚度和悬垂系数具有较好的相关性,相关系数由大到小依次是下垂纵横比、水滴高宽比和水滴面积;利用下垂纵横比与抗弯刚度及悬垂系数的关系式,可以预测织物的弯曲性及悬垂性。
关键词:织物;弯曲性;悬垂性;下垂纵横比;抗弯刚度中图分类号: TS101.932.1文献标志码: A文章编号: 1001-7003(2019)02-0027-05引用页码: 021105Abstract: Measurement of fabric draping and bending performance is an important content in textile testing area. Currently, measurement of draping performance and that of bending performance are conducted separately. In view of this, 13 common fabrics were tested for the bending and draping performance respectively—flexural rigidity and drape coefficient, then test was carried out with self-designed inverse Ω method, and characteristics parameters such as depth-width ratio of waterdrop and aspect ratio of droop were are extracted with image processing software. Related analyses lead to the following conclusions:the inverse Ω method put forward in this study can be used to test both bending and draping performance of fabric, the extracted indexes are highly correlated to flexural rigidity and drape coefficient with correlation coefficients in an order from large to small of aspect ratio of droop, depth-width ratio of waterdrop, and waterdrop area; fabric bending and draping performance can be predicted with the equations of aspect ratio of droop,flexural rigidity and drape coefficient.Key words: fabric; bending peformance; drape performance; aspect ratio of droop; flexural rigidity織物的弯曲性和悬垂性不但对服装的穿着舒适性有重要影响,还是穿着美观性的直接体现,因此一直以来都是纺织工作人员关注的重点[1]。
毛制毛巾织物的垂感性能测试与评价摘要:本文介绍了对毛制毛巾织物垂感性能的测试与评价方法。
垂感性能是指织物在垂直悬挂状态下呈现出的柔软、蓬松和垂坠感。
通过采用试验仪器和测试流程,我们可以定量地评估毛制毛巾织物的垂感性能,并依据评价结果确定织物的品质等级。
测试方法主要包括垂直弯曲试验、垂直拉伸试验和手感评价等。
通过这些方法,我们可以客观地评估毛制毛巾织物的垂感性能,为生产和消费提供参考依据。
1. 引言毛制毛巾作为一种常见的家居日用品,其垂感性能直接影响着用户的舒适感和使用体验。
因此,对毛制毛巾织物的垂感性能进行测试与评价是十分必要的。
垂感性能主要包括柔软度、蓬松度和垂坠度等指标,通过合理的测试方法,可以客观地评估织物的品质等级,为生产、销售和消费提供参考依据。
2. 测试方法2.1 垂直弯曲试验垂直弯曲试验是评估织物柔软度的常用方法。
试验使用一根扁平的金属条固定在试验设备上,将待测试的毛制毛巾织物沿着垂直方向穿过金属条,然后放手让织物自然下垂。
通过观察织物在下垂过程中是否能形成平滑的自然曲线,可以评估织物的柔软度程度。
2.2 垂直拉伸试验垂直拉伸试验是评估织物蓬松度的常用方法。
试验使用一套试验设备,将待测试的毛制毛巾织物固定在设备上,然后施加一定的拉力。
通过观察织物在受力作用下的变形情况,可以评估织物的蓬松度程度。
蓬松度越高,织物能够保持较大的形变,且恢复性良好。
2.3 手感评价手感评价是综合评估织物垂感性能的方法。
在手感评价中,评价员会将待测试的毛制毛巾织物放在手上,通过触摸和挤压来感受织物的柔软度、蓬松度和垂坠度等指标。
评价员可以根据自身经验和感受,给予织物一个综合的评分,以表征其垂感性能的好坏。
3. 评价结果与品质等级通过上述测试方法得到的评价结果,可以根据一定的评价标准来确定毛制毛巾织物的品质等级。
例如,根据织物在垂直弯曲试验中形成的曲度,我们可以将织物分为优等品、良品和合格品等等;根据织物在垂直拉伸试验中的回弹性能,我们可以将织物分为高弹性、中等弹性和低弹性等等。
DTY、FDY、POY涤纶织物的悬垂性研究的开题报告
一、研究背景
涤纶是一种重要的化纤,广泛应用于纺织、建材、包装等领域。
涤纶织物的悬垂性是
影响其外观和手感的重要指标,因而成为了涤纶织物研究中的一个重要方向。
本研究
将进行DTY、FDY、POY三种涤纶织物的悬垂性研究,旨在探究这几种涤纶织物的悬
垂性差异以及其影响因素,为现有涤纶织物悬垂性研究提供参考。
二、研究内容
1.采集不同规格DTY、FDY、POY的涤纶织物,并分别进行悬垂性测试。
2.比较不同规格涤纶织物的悬垂性差异。
3.分析影响涤纶织物悬垂性的因素,包括纤维长度、纺丝技术等。
4.研究纤维拉伸率对涤纶织物悬垂性的影响。
三、研究方法
1.选用一定规格的DTY、FDY、POY涤纶织物,利用悬挂法、重力法等方法进行悬垂
性测试。
2.运用统计学方法对测试结果进行分析和比较。
3.通过纤维拉伸试验,测定不同规格涤纶的拉伸率,并对照悬垂性测试数据进行分析。
四、可行性分析
1.目前,涤纶织物悬垂性的研究较为成熟,测试方法和手段已经比较完善,因此本研
究的可行性较大。
2.本研究所需的材料和设备广泛且易得,研究成本不高。
3.涤纶织物是市场上应用广泛的材质之一,对其悬垂性的研究有广阔的应用前景和实
用价值。
五、预期成果
1.得出不同规格DTY、FDY、POY涤纶织物的悬垂性差异性结论,并分析造成差异的
因素。
2.较为全面地探讨影响涤纶织物悬垂性的因素,对涤纶织物的设计和生产提供理论参考。
3.提出提高涤纶织物悬垂性的建议,为改进涤纶织物的品质提供思路。

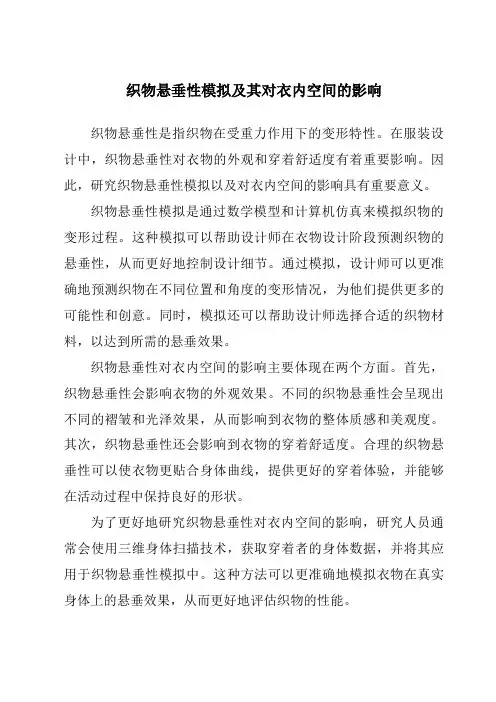

织物悬垂性模拟及其对衣内空间的影响织物悬垂性是指织物在受重力作用下的变形特性。
在服装设计中,织物悬垂性对衣物的外观和穿着舒适度有着重要影响。
因此,研究织物悬垂性模拟以及对衣内空间的影响具有重要意义。
织物悬垂性模拟是通过数学模型和计算机仿真来模拟织物的变形过程。
这种模拟可以帮助设计师在衣物设计阶段预测织物的悬垂性,从而更好地控制设计细节。
通过模拟,设计师可以更准确地预测织物在不同位置和角度的变形情况,为他们提供更多的可能性和创意。
同时,模拟还可以帮助设计师选择合适的织物材料,以达到所需的悬垂效果。
织物悬垂性对衣内空间的影响主要体现在两个方面。
首先,织物悬垂性会影响衣物的外观效果。
不同的织物悬垂性会呈现出不同的褶皱和光泽效果,从而影响到衣物的整体质感和美观度。
其次,织物悬垂性还会影响到衣物的穿着舒适度。
合理的织物悬垂性可以使衣物更贴合身体曲线,提供更好的穿着体验,并能够在活动过程中保持良好的形状。
为了更好地研究织物悬垂性对衣内空间的影响,研究人员通常会使用三维身体扫描技术,获取穿着者的身体数据,并将其应用于织物悬垂性模拟中。
这种方法可以更准确地模拟衣物在真实身体上的悬垂效果,从而更好地评估织物的性能。
织物悬垂性模拟及其对衣内空间的影响在服装设计领域具有广泛应用前景。
通过模拟研究,设计师可以更好地了解织物的特性,并在设计过程中做出更科学的决策。
同时,模拟还可以帮助企业节约时间和成本,提高产品的质量和竞争力。
总之,织物悬垂性模拟及其对衣内空间的影响是一个具有重要意义的研究方向。
通过深入研究织物的悬垂性,我们可以更好地理解织物在衣物设计中的作用,并为设计师提供更多的创意和可能性。
同时,通过模拟研究,我们还可以更好地控制织物的性能,提高产品的质量和竞争力。
织物的其它特性测试(悬垂性、抗起毛起球性、折皱弹性、透通性)织物的悬垂性测试织物的悬垂性是指织物因自重而下垂的性能。
它是织物视觉形态风格和美学舒适性的重要内容之一,涉及织物使用时能否形成优美的曲面造型和良好的贴身性。
悬垂性应该用悬垂程度和悬垂形态两类指标表示。
悬垂程度指织物在自重作用下,其自由边界下垂的程度。
通常用悬垂系数F表示。
悬垂形态是将织物试样悬垂曲面的自由边界展开成波纹曲线,通过计算机专用软件自动算出反映织物悬垂形态的指标——波长不匀率系数、波高不匀率系数、波宽不匀率系数及波纹曲面凸条系数等。
此外,对织物悬垂形态的研究已经从静态扩展到动态,使所提取的悬垂指标能更好地反映服装或织物在使用中的动态美。
近年来我国对织物悬垂性测试仪的研制进展较快,从最早投人使用的光电式YG811型织物悬垂仪,到LJY—21型织物动态悬垂仪以及最近研制的利用微机图像处理技术的新型织物悬垂仪,在测试原理、仪器构造、悬垂指标的提取等方面都有很大改进和发展。
现介绍采用光电法。
该法适用于不透光的织物。
1、原理将圆形试样置于圆形支持盘间,用与水平垂直的平行光线照射,得到试样的投影图,通过光电转换原理,直接从电流表读出相应的织物悬垂系数,或用描图法求得悬垂系数。
悬垂系数定义为:试样下垂部分的投影面积与原面积之比的百分率。
该值愈大,悬垂性愈差。
2、试样(1)剪取圆形试样2块,直径为240mm,试样需平整、无折痕。
(2)在每块试样上标出经向、纬向以及与经、纬向呈45°角的4个点A、B、C、D,分别与圆心O连成半径线,如图所示。
(3)在每块圆形试样的圆心上剪一个直径为4mm的定位孔。
(4)调湿与测试采用三级标准大气条件。
3、试验步骤YG 811型光电式织物悬垂性测试仪结构简图见图。
图 YG 811型光电式织物悬垂性测试仪1——试样2——支持柱3——反光镜4——点光源5——反光镜6——光电管(1)开机,预热10min。
(2)按测量键,调整零点。
织物弯曲性与悬垂性测试新方法韩燕娜【摘要】织物弯曲性和悬垂性是影响服装外观的重要性能,其测试目前是分开进行的,文章旨在寻找可将其合二为一的方法.首先测试25块织物的弯曲长度和悬垂系数,然后用自行设计的M形测试法提取新的指标,并将其与弯曲长度和悬垂系数进行对比.研究表明:新方法中的指标均与弯曲长度具有较好的相关性,相关性由大到小依次是柔悬系数、横向投影宽度和纵向投影高度,且柔悬系数与悬垂系数也具有较好的相关性.新方法可同时测试织物弯曲性和悬垂性,即利用1块试样可得到2组数据,且可表达织物在任意一个方向上的悬垂性,尤其适合风衣、休闲裤等有方向性要求的织物.【期刊名称】《丝绸》【年(卷),期】2019(056)004【总页数】5页(P30-34)【关键词】织物性能;弯曲性;悬垂性;测试方法;柔悬系数【作者】韩燕娜【作者单位】绍兴文理学院元培学院,浙江绍兴312000【正文语种】中文【中图分类】TS101.923.1弯曲性也称为硬挺度或刚柔性,是影响和体现服装外观、手感及穿着舒适性的重要因素[1],内衣面料需要有较好的柔性;而外衣面料则要具有一定的刚性。
悬垂性是面料自然下垂形成优美光滑曲面的能力,一般裙子、窗帘、桌布及宽松的服装等对悬垂性有较高的要求[2]。
这两种性能表面看上去有所不同,但其实有很多共性[3],都是体现服装外观造型的指标,都是影响织物服用性能好坏的重要属性,且易弯曲的面料通常悬垂性较好,同样悬垂性差的面料也通常不容易弯曲。
因此,国内外的学者及纺织科技工作者对其展开了多方面的研究[4-5]。
如利用粘弹理论[6]、神经网络[7]等预测织物弯曲性;利用仰视投影法[8]、3D扫描技术[9]、三维人体形态[10]测试织物悬垂性等。
从上述研究可以发现,弯曲性和悬垂性这两种性能的研究和检测基本是分开进行的,即针对弯曲性的检测方法只适用于弯曲性,不能得到悬垂性结果,反之亦然。
但是这二者存在较多共性之处,因此本文尝试探索可同时检测织物弯曲性和悬垂性的方法。
实验30 织物悬垂性试验
一、目的要求
掌握之外悬垂性的实验方法。
测定代表性织物的悬垂性能。
二、试验设备和试样
织物悬垂性测定装置或织物的悬垂性实验仪、剪刀。
不同品种的代表性织物若干块。
三、基本知识
织物因自重面下垂的性能称为悬垂性。
它反映织物悬垂程度和悬垂形态。
悬垂系数是指试样下垂部分的投影面积与原面积相比的百分率,它是描述织物悬垂程度的指标。
对于某些群类织物、舞台帷幕等都应具有良好的悬垂性。
织物悬垂性的测定原理(见图30—1)是将一定面积的原形织物试样1放在一定直径的小圆盘2上,织物依自重沿小圆盘周围下垂成均匀折叠形状3。
然后从小圆盘上方用平行光线照在试样上,得到一水平投影图。
根据试样投影面积与小圆盘面积之差的比值计算出悬垂系数。
悬垂系数越小,表示织物越柔软,悬垂性能越好;反之织物越硬,悬垂性能越差。
为了快速与正确的测定,现已有利用光电原理可以直接读数的悬垂性能测定仪,其仪器原理如图30—2所示。
织物试样放在支持助上,试样自然下垂,在支持柱下方装有抛物面反光镜3,并将点光源4装于反光镜焦点上,有反光镜射出的一束平行光线照射在试样上,因试样下垂程度不同时,对光的遮挡能力也不同。
柔软的织物下锤程度,遮挡光线少,硬挺的织物下锤程度小遮挡光线多未被遮挡的光线又被位于上方的另一个抛物面反射镜5反射,而再另一个反射镜的焦点上装有一光电管6,把反射聚焦光线的强弱变成电流的大小。
如织物柔软,电流大,悬垂性好。
用悬垂系数小来表示。
如织物硬挺,电流小,悬垂性差,则用悬垂系数大来表示。
四、试验方法与程序
(1)取织物试样一块,用剪刀裁取圆形试样。
(2)剪取与试样大小相同的制图纸,在天平上承重。
(3)将圆形试样放在小圆盘上,使试样的中心与小圆盘中心对准,并用圆形盖板压住
(4)打开电灯,并校正其高度,在不使试样产生虚影的条件下将电灯固定。
(5)再试样下放好制图纸,用铅笔将投影的图形绘下来,然后剪下图形,再次称重,并按式(30—1)计算悬垂系数。
(6)实验室采用自制设备测定悬垂系数时,图形试样尺寸在实验时具体规定。
如果采用YG81型织物悬垂性测定仪时。
试样夹持盘直径为12cm,而裁取的圆形试
样直径为24cm。
五、试验结果计算
织物悬垂系数按下式计算:
F=(G2-G3)/(G1-G3)×100(%)
式中:G1——与试样相同大小的纸重(mg)
G2——与试样投影图相同大小的纸重(mg);
G3——与夹持盘相同大小的纸重(mg);
思考题
织物的悬垂性与织物结构有什么关系?。
