织物抗弯刚度、悬垂性和抗折皱性测试 PPT

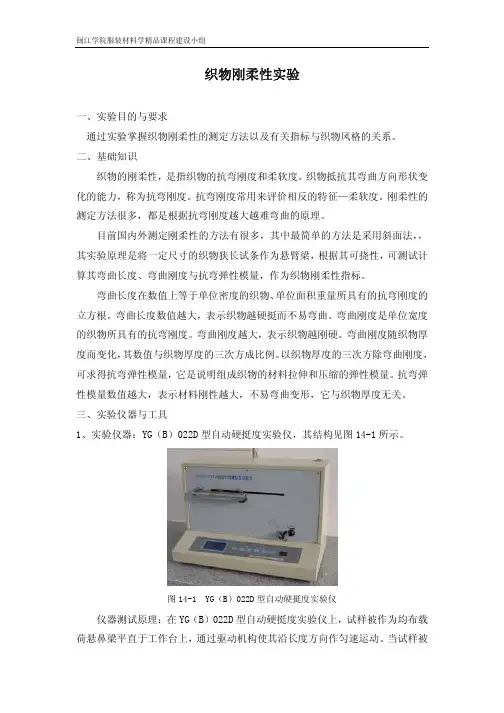

织物刚柔性实验一、实验目的与要求通过实验掌握织物刚柔性的测定方法以及有关指标与织物风格的关系。

二、基础知识织物的刚柔性，是指织物的抗弯刚度和柔软度。

织物抵抗其弯曲方向形状变化的能力，称为抗弯刚度。

抗弯刚度常用来评价相反的特征—柔软度。

刚柔性的测定方法很多，都是根据抗弯刚度越大越难弯曲的原理。

目前国内外测定刚柔性的方法有很多，其中最简单的方法是采用斜面法，，其实验原理是将一定尺寸的织物狭长试条作为悬臂梁，根据其可挠性，可测试计算其弯曲长度、弯曲刚度与抗弯弹性模量，作为织物刚柔性指标。

弯曲长度在数值上等于单位密度的织物、单位面积重量所具有的抗弯刚度的立方根。

弯曲长度数值越大，表示织物越硬挺而不易弯曲。

弯曲刚度是单位宽度的织物所具有的抗弯刚度。

弯曲刚度越大，表示织物越刚硬。

弯曲刚度随织物厚度而变化，其数值与织物厚度的三次方成比例。

以织物厚度的三次方除弯曲刚度，可求得抗弯弹性模量，它是说明组成织物的材料拉伸和压缩的弹性模量。

抗弯弹性模量数值越大，表示材料刚性越大，不易弯曲变形，它与织物厚度无关。

三、实验仪器与工具1、实验仪器：YG（B）022D型自动硬挺度实验仪，其结构见图14-1所示。

图14-1 YG（B）022D型自动硬挺度实验仪仪器测试原理：在YG（B）022D型自动硬挺度实验仪上，试样被作为均布载荷悬鼻梁平直于工作台上，通过驱动机构使其沿长度方向作匀速运动。

当试样被从工作平台上推出，因自重作用弯曲下垂，接触斜面检测线时，测得伸出长度L，计算得出抗弯长度亦称悬垂硬挺度和抗弯刚度（亦称弯曲硬挺度）两个力学指标，根据抗弯刚度越大越难弯曲的原理，作为评价被测材料刚柔性能硬挺度的测试指标。

测量角度分41.50、430、450三种。

抗弯长度与抗弯刚度计算公式如下： 当测试角度为41.50时：抗弯长度 C≈L/2（mm）抗弯刚度 B=G×C3/10（g/m2）式中：G—试样单位面积质量（g/m2）L—伸出长度（mm）当测量角度为450时：抗弯长度 C=0.487L（mm）抗弯刚度 B=G×0.1155L3/10（g/m2）当测量角度为430时：抗弯长度 C=0.5L（mm）抗弯刚度 B=G×0.125L3/10（g/m2）2、实验工具：织物试样、剪刀、钢尺。

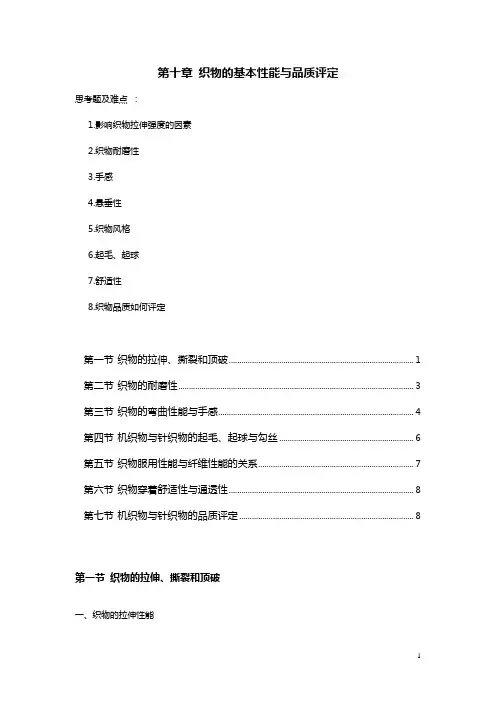

第十章织物的基本性能与品质评定思考题及难点：1.影响织物拉伸强度的因素2.织物耐磨性3.手感4.悬垂性5.织物风格6.起毛、起球7.舒适性8.织物品质如何评定第一节织物的拉伸、撕裂和顶破 (1)第二节织物的耐磨性 (3)第三节织物的弯曲性能与手感 (4)第四节机织物与针织物的起毛、起球与勾丝 (6)第五节织物服用性能与纤维性能的关系 (7)第六节织物穿着舒适性与通透性 (8)第七节机织物与针织物的品质评定 (8)第一节织物的拉伸、撕裂和顶破一、织物的拉伸性能(一)试验方法和指标1.测试方法：１）条样法２）抓样法３）剪切条样法2.指标：断裂强力、断裂伸长率、断裂功3.纱线在织物中的强力利用系数：K=P f (织物强力)/∑P yi （受力系统纱线强力之和）>1 特殊情况下可以<1织物拉伸断裂夹持方法(二)条样法织物强力估算P f =（P/2）×P y ×k(宽度5cm)(针对条样法)式中：P y：受力系统纱线断裂强力（Ｎ）P f：织物断裂强力（Ｎ）k ：纱线在织物中的强力利用系数三）影响因素1.织物密度与织物组织的影响2.纱线的特（支）数和结构的影响3.纤维品种与混纺比的影响二、撕破织物在受到拉伸力时的另一种破坏形式，所不同的是它受到的是局部集中负荷1．指标①最大撕裂力②五峰均值撕裂力③12峰均值撕裂力④全峰均值撕裂力2．撕裂方式（用实物示范）①单缝撕裂法②舌形撕裂法③梯形法三、顶破1．指标①顶破强力②顶破高度2．顶破方式①弹子式②气压式第二节织物的耐磨性一、耐磨性的实验方法（一）实际穿着试验（二）实验室试验1.平磨2.曲磨3.折边磨4.翻动磨5.动态磨二、耐磨性指标（一）单一性指标：重量、强力、厚度、孔洞（二）综合性指标：综合耐磨值=3/(1/耐平磨值+1/耐曲磨值+1/耐折边磨值)(调和平均)第三节织物的弯曲性能与手感一、刚柔性与悬垂性（一）刚柔性：抗弯刚度与柔软度合称实验方法：斜面法(简支梁悬臂梁)C：抗弯长度，cm；B：弯曲刚度，cN·cm；q：抗弯弹性模量，N/cm2刚柔性实验动画（二）悬垂性织物因自重而形成平滑和曲率均匀的曲面的特性1.试验方法：伞式法(圆盘法)2.指标：悬垂系数k=100%×(A F -A d )/(A D -A d )悬垂系数越大,织物悬垂性越差.A d ：小圆盘面积（mm2） A D ：试样面积（mm2）A F ：试样投影面积（mm2）1-试样2-支持柱3-反光镜4-光源5-反光镜6-光电管图10-3 悬垂性测定仪简图三、抗皱性织物在揉搓外力作用下，抵抗弯曲变形的能力，即抗皱性测量方法（1）凸形法（垂直法）测出折痕恢复角（2）条形法（水平法）折皱回复率=［折皱回复角/180］×100%四、免烫性（洗可穿性）衣着洗后不加熨烫或稍加熨烫就可保持平挺而可穿用的性能，称之为洗可穿性常用如下方法测试1.拧绞法：与样照对比评为５级，5级最好，1级最差2.落水变形法：浸入规定溶液或水中浸泡，清洗，悬挂晾干，与样照对比3.洗衣机法：织物耐洗衣机洗涤的性能，也与样照对比评级五、起拱变形衣服在穿着过程中，在经常弯曲，拱起的部位如肘部和膝部会发生残留变形，称为起拱变形六、色牢度织物在日晒光、水洗、皂洗、摩擦、汗渍、熨烫、漂白、海水、干洗等作用下抵抗褪色的性能第四节机织物与针织物的起毛、起球与勾丝一、起毛起球织物在实际穿着和洗涤过程中，不断经受磨擦，使织物表面的纤维端露出于织物表面，形成毛茸即为起毛，若毛茸不能及时脱落，互相纠缠，形成球形小粒即为起球。

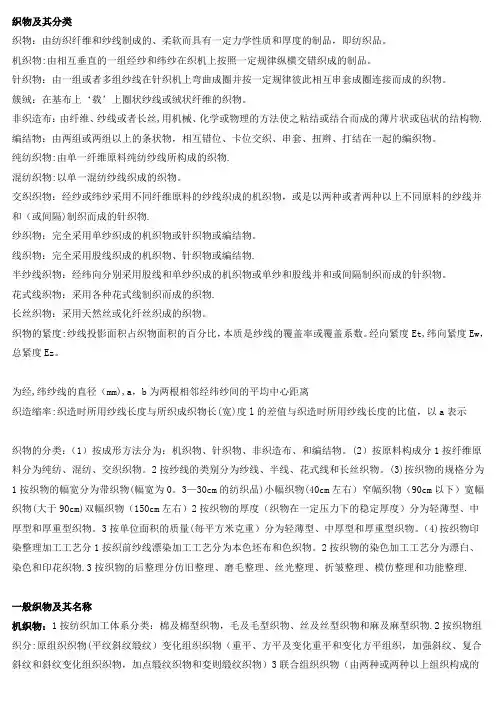

织物及其分类织物：由纺织纤维和纱线制成的、柔软而具有一定力学性质和厚度的制品，即纺织品。

机织物:由相互垂直的一组经纱和纬纱在织机上按照一定规律纵横交错织成的制品。

针织物：由一组或者多组纱线在针织机上弯曲成圈并按一定规律彼此相互串套成圈连接而成的织物。

簇绒：在基布上‘载’上圈状纱线或绒状纤维的织物。

非织造布：由纤维、纱线或者长丝,用机械、化学或物理的方法使之粘结或结合而成的薄片状或毡状的结构物. 编结物：由两组或两组以上的条状物，相互错位、卡位交织、串套、扭辫、打结在一起的编织物。

纯纺织物:由单一纤维原料纯纺纱线所构成的织物.混纺织物:以单一混纺纱线织成的织物。

交织织物：经纱或纬纱采用不同纤维原料的纱线织成的机织物，或是以两种或者两种以上不同原料的纱线并和（或间隔)制织而成的针织物.纱织物：完全采用单纱织成的机织物或针织物或编结物。

线织物：完全采用股线织成的机织物、针织物或编结物.半纱线织物：经纬向分别采用股线和单纱织成的机织物或单纱和股线并和或间隔制织而成的针织物。

花式线织物：采用各种花式线制织而成的织物.长丝织物：采用天然丝或化纤丝织成的织物。

织物的紧度:纱线投影面积占织物面积的百分比，本质是纱线的覆盖率或覆盖系数。

经向紧度Et,纬向紧度Ew，总紧度Ez。

为经,纬纱线的直径（mm),a，b为两根相邻经纬纱间的平均中心距离织造缩率:织造时所用纱线长度与所织成织物长(宽)度l的差值与织造时所用纱线长度的比值，以a表示织物的分类：（1）按成形方法分为：机织物、针织物、非织造布、和编结物。

(2）按原料构成分1按纤维原料分为纯纺、混纺、交织织物。

2按纱线的类别分为纱线、半线、花式线和长丝织物。

(3)按织物的规格分为1按织物的幅宽分为带织物(幅宽为0。

3—30cm的纺织品)小幅织物(40cm左右）窄幅织物（90cm以下）宽幅织物(大于90cm)双幅织物（150cm左右）2按织物的厚度（织物在一定压力下的稳定厚度）分为轻薄型、中厚型和厚重型织物。

织物弯曲性能测试（斜面法）——学习说明
织物弯曲性能是指织物抵抗弯曲变形的能
力，以抗弯长度（也称硬挺度）、抗弯刚度来表
征。

有斜面法、心型法、格莱法、悬臂法等多
种测试方法。

将通过动画、视频、PPT、标准、讨论活动
等完成本部分内容的学习，主要有：学习说明、PPT（标准解读）、操作视频、标准全文、练习题、讨论
1.标准解读
以PPT形式对标准进行精简的解读，同时在解读之后附有标准全文（GB/T18318.1-2009）。

2.标准全文
在对标准（GB/T18318.1-2009）解读学习中存有疑问或者需要知晓标准中更为详细的内容时可进行阅读。

3.检测实施视频
依据标准采用相应的仪器进行检测实施，通过此视频观看能学会具体的检测操作实施。

4.练习题
根据所学内容，完成相应的小练习，以巩固所学。

5.讨论活动
开展讨论互动，最终完成本部分内容的学习。

注：在视频观看学习过程中会有小练习弹出需要完成，敬请注意。

织物耐折皱性能实验一、实验目的与要求1、了解YG（B）541D-Ⅰ型全自动数字式织物折皱弹性仪的结构、测试原理及测试方法。

2、熟悉掌握实验全过程3、通过对各种不同织物耐折皱性能的测试，进一步理解影响织物耐皱性能的因素。

二、基础知识折皱的含意是，织物在穿着、使用及处理过程中，由于外力作用，在搓揉织物时发生塑性变化，在织物上造成不规则的折皱，称为折皱性。

当外力去除后，织物抵抗由于搓揉织物而引起的弯曲变形，使织物不产生折皱的性能，叫耐皱性或抗皱性。

在较高的温湿度环境中，被折部分受到长时间或反复的压缩，即可造成产生折皱的条件。

折皱的状态多半是内侧被压缩，外侧被伸张。

因而耐皱性好的织物，其压缩和伸张弹性好，而且对温湿度的依赖性少。

织物抗折皱性能测定，目前有两大类方法，一种凸样法（垂直折叠法），另一种是条样法（水平法）。

测试是在规定的重量、时间，加压于对折的试样，释重后在规定时间测出试样折皱回复角度，作为织物抗皱性能的依据。

折皱回复角是指一定形状和尺寸的试样在规定的条件下被折叠，卸去折痕负荷后经过一定时间，两翼之间所形成的角度，折皱回复角大，则表示织物折皱回复性好，亦即耐皱性能好。

水平法测定折皱回复角，试样的折痕线与水平面相平行；垂直法测定折皱回复角，试样的折痕与水平面相垂直。

三、实验仪器与工具1、实验仪器：YG（B）541D-Ⅰ型全自动数字式织物折皱弹性仪，仪器结构见图11-1。

该仪器是在国内、外油压式和机械式折皱弹性仪基础上经过重大改进而成，具有运行稳定可靠、测试结果精确、安全等优点。

测试方式有急弹和缓弹两种，受压时间为5min。

2、实验工具：剪刀、织物试样。

图11-1 YG（B）541D-Ⅰ型全自动数字式织物折皱弹性仪四、实验方法与步骤1、取样⑴ 实验前，先剪凸形试样（见图11-2），试样布要未经熨烫，所取kuma试样离边10cm 以上，试样剪下后须水平放置24小时以上才能用于实验。

图11-2 凸形试样示意图⑵ 整机在原始状态时，推平水翻板，将试样逐个夹入，5经在前，5纬在后，试样折痕线与翻板小红线重合。
