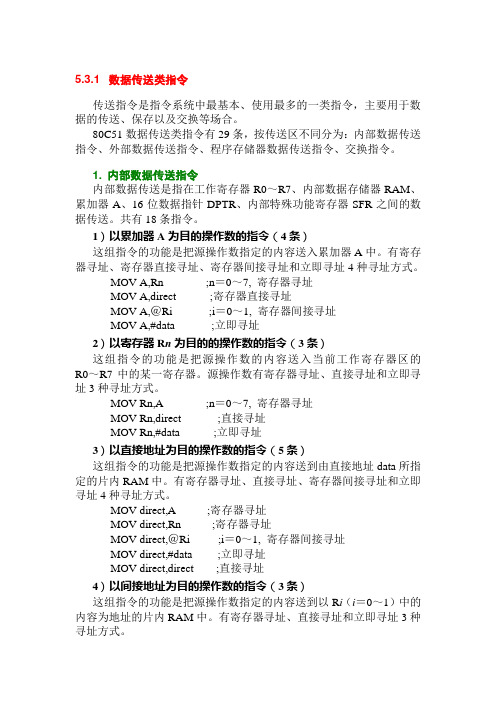

5.3.1 数据传送类指令传送指令是指令系统中最基本、使用最多的一类指令，主要用于数据的传送、保存以及交换等场合。

80C51数据传送类指令有29条，按传送区不同分为：内部数据传送指令、外部数据传送指令、程序存储器数据传送指令、交换指令。

1. 内部数据传送指令内部数据传送是指在工作寄存器R0～R7、内部数据存储器RAM、累加器A、16位数据指针DPTR、内部特殊功能寄存器SFR之间的数据传送。

共有18条指令。

1）以累加器A为目的操作数的指令（4条）这组指令的功能是把源操作数指定的内容送入累加器A中。

有寄存器寻址、寄存器直接寻址、寄存器间接寻址和立即寻址4种寻址方式。

MOV A,Rn ;n＝0～7, 寄存器寻址MOV A,direct ;寄存器直接寻址MOV A,＠Ri ;i＝0～1, 寄存器间接寻址MOV A,#data ;立即寻址2）以寄存器R n为目的的操作数的指令（3条）这组指令的功能是把源操作数的内容送入当前工作寄存器区的R0～R7中的某一寄存器。

源操作数有寄存器寻址、直接寻址和立即寻址3种寻址方式。

MOV Rn,A ;n＝0～7, 寄存器寻址MOV Rn,direct ;直接寻址MOV Rn,#data ;立即寻址3）以直接地址为目的操作数的指令（5条）这组指令的功能是把源操作数指定的内容送到由直接地址data所指定的片内RAM中。

有寄存器寻址、直接寻址、寄存器间接寻址和立即寻址4种寻址方式。

MOV direct,A ;寄存器寻址MOV direct,Rn ;寄存器寻址MOV direct,＠Ri ;i＝0～1, 寄存器间接寻址MOV direct,#data ;立即寻址MOV direct,direct ;直接寻址4）以间接地址为目的操作数的指令（3条）这组指令的功能是把源操作数指定的内容送到以R i（i＝0～1）中的内容为地址的片内RAM中。

有寄存器寻址、直接寻址和立即寻址3种寻址方式。

51汇编指令大全Rn: 表示当前寄存器区的8个工作寄存器R0~R7Ri: 表示当前寄存器区的R0或R1,可作地址指针即间址寄存器(i=0或1)@: 为间接寄存器或基址寄存器的前缀.Direct: 表示8位内部数据存储单元的地址.它可以是内部RAM的单元地址0~127.特殊功能寄存器SFR的地址(128~255)或名称,A: 累加器ACC.B: .特殊功能寄存器B,用于MUL和DIV指令中.C: 进位位Cy.#data: 表示包含在指令中的单字节(8位)立即数.如果用16位进制表示,后缀字母为”H”,数据范围00~0FFH,不得一字母开头;如果用16进制表示无须任何后缀,但必须在0~255之间.#data16: 表示包含在指令中的双字节(16位)立即数.Adda16: 表示16位的目的地址.用于LCALL和LJMP指令中,目的地址范围是从0000H~FFFFH的整个64KB存储地址空间.Adda11: 表示11位的目的地址.用于ACALL和AJMP的指令中,目的地址必须和下一条指令第一个字节同处一页.Rel: 表示8位带符号的相对偏移量.用语SJMP和所有的条件转移指令中.偏移量相对于下一条指令的第一个字节计算,在-128~+127范围内取值.DPTR: 为数据指针,可用作16位的地址寄存器./: 加在位操作的前面,表示对该位进行非运算.bit: 表示内部可寻址位或特殊功能寄存器中的直接寻址位.“(x): 寄存器或地址单元中的内容.((x)): 有x见解寻址的单元中的内容.<-: 表示将箭头右边的内容传送至箭头的左边.$: 当前指令的地址.单片机指令系统(一) 内部数据传送指令(1) 以累加器A为目的的传送指令:MOV A, #data ;(A)<-dataMOV A, direct ;(A)<-(direct)MOV A, Rn ;(A)<-(Rn)MOV A, @Ri ;(A)<- ((Ri))(2) 以通用寄存器Rn为目的的传送指令:MOV Rn, A ;(Rn)<-(A)MOV Rn, direct ; (Rn)<(direct)-MOV Rn, #data: ; (Rn)<-(data)(3) 以直接地址为目的的传送指令:MOV direct, A ;(direct)<-(A)MOV direct, Rn ; (direct)<-(Rn)MOV direct, direct2 ; (direct)<-(direct2)MOV direct, @Ri ; (direct)<-((Rn))MOV direct, #data ; (direct)<-data(4) 以寄存器间接地址为目的的传送指令:MOV @Ri, A ;((Ri))<-(A)MOV @Ri, direct ;((Ri))<-(direct)MOV @Ri, #data ;((Ri))<-data(二) 数据指针赋值指令(16位数据传送指令)MOV DPTR, #data16;(三) 片外数据传送指令MOVX A, @Ri ;(A)<-((Ri))片外MOVX A, @DPTR ;(A)<-((DPTR))片外MOVX @Ri, A ;((Ri))片外<-(A)MOVX @DPTR, A ;((DPTR))片外<-(A)(四) ROM数据访问指令(查表指令)MOVC A, @A+DPTR ;(A)<-((A)+(DPTR))romMOVC A, @A+PC ;(PC)<-(PC)+1,(A)<-((A)+(PC))rom (五) 堆栈操作指令PUSH direct ;(SP)<-(SP)+1,(SP)<-(direct)堆栈指针先加1,将数据压入栈顶POP direct ;(direct)<-(SP),(SP)<-(SP)-1将数据从栈顶弹出存入direct,SP再减1(六) 数据交换指令(1)整字节(8位)交换指令:XCH A, Rn ;A和Rn中的数互换XCH A, direct ;A和direct单元中的数互换XCH A, @Ri ;A和Ri间址单元中的数互换(2)半字节交换指令:XCHD A, @Ri ;A的低4位Ri间接单元的低4位互换,高4位不动(3)累加器高低半字节交换指令:SWAP A, ;A的高4位(D7~D4)和低4位(D3~D0)互换(七) 加法指令(1)不带Cy加法指令:ADD A, Rn ;(A)<-(A)+(Rn)ADD A, direct ; (A)<-(A)+(direct)ADD A, @Ri ; (A)<-(A)+((Ri))ADD A, #data ; (A)<-(A)+data(2)带进位加法指令:ADDC A, Rn ;(A)<-(A) +Cy+(Rn)ADDC A, direct ; (A)<-(A) +Cy+(direct)ADDC A, @Ri ; (A)<-(A) +Cy+((Ri))ADDC A, #data ; (A)<-(A) +Cy+data(3)加1指令:INC A, ;(A)<-(A)+1INC Rn ;(Rn)<-(Rn)+1INC @Ri ;((Ri))<-((Ri))+1INC direct ;(direct)<-(direct)+1INC DPTR ;(FPTR)<-(DPTR)+1(八) 减法指令(1)带进位减法指令:SUBB A, Rn ;(A)<-(A) -Cy-(Rn)SUBB A, direct ; (A)<-(A) -Cy-(direct)SUBB A, @Ri ; (A)<-(A) -Cy-((Ri))SUBB A, #data ; (A)<-(A) -Cy-data(2)减1指令:DEC A ;(A)<-(A)-1DEC direct ;(direct)<-(durect)-1DEC Rn ;(Rn)<-(Rn)-1DEC @Ri ;((Ri))<-((Ri))-1(九) 乘除指令(1)乘法指令MUL AB ;(B)(A)<-(A)*(B)指令功能是把累加器A和特殊功能寄存器B中两个8位无符号整数相乘,并把积的高8位字节存入B寄存器,低8位字节存入累加器A.(2)除法指令DIV AB ;A/B,商存入A,余数存入B指令的功能是把累加器A中的8位无符号整数除以寄存器B中的8位无符号整数商的整数部分存入累加器A中,余数保留在B中.(十) 十进制调整指令DA A(十一) 逻辑运算指令(1) 逻辑与运算指令:ANL A, Rn ;(A)<-(A)∧(Rn)ANL A, direct ; (A)<-(A)∧(direct)ANL A, @Ri ; (A)<-(A)∧((Ri))ANL A, #data ; (A)<-(A)∧dataANL direct, A ;(direct)<-(A)∧(direct)ANL direct, #data;(direct<-(direct)∧data(2) 逻辑或运算指令:ORL A, Rn ;(A)<-(A)∨(Rn)ORL A, direct ; (A)<-(A)∨(direct)ORL A, @Ri ; (A)<-(A)∨((Ri))ORL A, #data ; (A)<-(A)∨dataORL direct, A ;(direct)<-(A)∨(direct)ORL direct, #data; (direct)<-(direct)∨data(3) 逻辑异或运算指令:XRL A, Rn ;(A)<-(A)⊙(Rn)XRL A, direct ; (A)<-(A)⊙(direct)XRL A, @Ri ; (A)<-(A)⊙((Ri))XRL A, #data ; (A)<-(A)⊙dataXRL direct, A ;(direct)<-(A)⊙(direct)XRL direct, #data; (direct)<-(direct)⊙data(4) 累加器清0和去反指令CLR A ;(A)<-0 (累加器清0指令)CLR A ;(A)<-(A) (累加器取反指令)(5) 累加器移位指令:不带进位Cy循环左移: RL A ;Dn+1<-Dn,D0<-D7D7D6D5D4D3D2D1D0不带进位Cy循环右移: RR A :Dn+1->Dn,D0<-D7D7D6D5D4D3D2D1D0带进位Cy循环左移: RLC A ;Cy<-D7,Dn+1<-Dn,D0<-CyD7D6D5D4D3D2D1D0带进位Cy循环右移: RRC A ;Cy->D7,Dn+1->Dn,D0->Cy(十二) 控制转移指令[1] 无条件转移指令:(1) 长转移指令LJMP addr16 ;(PC)<-addr16(2) 绝对转移指令AJMP addr11 ;(PC)<-(PC)+2,(PC)10~0<-addr11(3) 短转移指令SJMP rel ;(PC)<-(PC)+2+rel(4) 变址寻址转移指令JMP @A+DPTR ;(PC)<-(A)+(DPTR)[2] 条件转移指令:(1) 累加器判0转移指令:JZ rel ;如果(A)=0,跳转到目标语句,否则顺序执行JNZ rel ;如果(A)≠0,跳转到目标语句,否则顺序执行(2) 比较转移指令:CJNZ A, #data, rel ;如果(A)≠data,则跳转到目标语句,否则程序顺序执行CJNZ A direct, rel ; 如果(A)≠(direct),则跳转到目标语句,否则程序顺序执行CJNZ Rn #data, rel ; 如果(A)≠data,则跳转到目标语句,否则程序顺序执行CJNZ @Ri #data, rel ; 如果(A)≠data,则跳转到目标语句,否则程序顺序执行(3) 循环控制转移指令:DJNZ Rn, rel ;(Rn)先减1,如减1后(Rn)≠0,则跳转到目标语句;否则顺序执行DJNZ firect, rel ; (direct)先减1,如减1后(direct)≠0,则跳转到目标语句;否则顺序执行(十三) 子程序调用和返回指令(1) 绝对调用指令:ACALL addr11(2) 长调用指令:LCALL addr16(3) 返回指令:RET 子程序返回RETI 中断服务程序返回(十四) 空操作指令NOP 空操作指令是一条特殊指令,单片机在执行该指令时不进行任何操作,只是消耗1个机器周期的时间,所以该指令长用于延时程序.软件陷阱程序等(十五) 位操作类指令(1) 位传送指令:MOV C,bit ;(Cy)<-(bit),bit位的状态不变MOV bit,C ; (bit) <- (Cy),Cy位的状态不变(2) 位置位和复位指令:SETB C ;(Cy)<-1SETB bit ;(bit)<-1CLR C ;(Cy)<-0CLR bit ;(bit)<-0(3) 位运算指令:ANL C,bit ;(Cy)<-(Cy)∧(bit),Cy位和bit位相与,结果赋给Cy ANL C,/bit ;(Cy)<-(Cy)∧(bit),Cy位和bit位相与,结果赋给CyORL C,bit ;(Cy)<-(Cy)∨(bit),Cy位和bit位相或,结果赋给Cy ORL C,/bit ;(Cy)<-(Cy) ∨(bit),Cy位和bit位相或,结果赋给CyCPL C ; (Cy)<-(Cy),Cy位取反CPL bit ;(bit)<-(bit),bit位取反(4) 位测试转移指令:(1) 以Cy位状态为条件的转移指令JC rel ;如果Cy位=1,跳转到目标语句,否则顺序执行JNC rel ;如果Cy位=0,跳转到目标语句,否则顺序执行(2) 以指定位状态为条件的转移指令:JB bit, rel ;如果bit=1,跳转到目标语句,否则顺序执行JNB bit, rel ;如果bit=0,跳转到目标语句,否则顺序执行JBC bit, rel ;如果bit=1,跳转到目标语句,同时将bit位清0;否则顺序执行。

51单片机djnz指令用法DJNZ（Decrement and Jump if Not Zero），即减一并跳转指令，是8051单片机中的一条有条件跳转指令。

该指令用于将一个存储器寄存器的值减一，然后检查是否不等于零，如果不等于零则跳转到指定的目标地址，如果等于零则执行下一条指令。

先来看看DJNZ指令的语法：DJNZ d, offset其中，d表示一个寄存器或直接寻址的存储器操作数，offset表示有符号的跳转偏移量。

d可以是R0-R7，也可以是内部RAM的一个地址。

下面是DJNZ指令的执行步骤：1. 将d所表示的存储器寄存器的值减一。

2. 检查减一后的值是否不等于零，如果不等于零则继续执行下一条指令；如果等于零则跳转到offset指定的目标地址。

DJNZ指令的作用是通过循环控制实现特定的计算或操作。

通常将其与INC或DEC指令配合使用，可以实现简单的计数、累加或累减功能。

下面是一个例子，演示如何使用DJNZ指令实现一个简单的循环计数器：```ORG 0MOV R0, #10 ; 设置计数器初始值为10LOOP:INC A ; A寄存器自增DJNZ R0, LOOP ; 通过DJNZ指令判断R0是否为0，如果非零则跳转到LOOP处继续循环...```上述代码中，首先将计数器R0的值设为10，然后通过INC指令将A寄存器的值自增，然后使用DJNZ指令判断R0是否为0。

如果不为0，则跳转到LOOP处继续循环，否则执行循环之外的代码。

通过这种方式，可以实现循环计数器的功能。

在使用DJNZ指令时，需要注意以下几点：1. DJNZ指令只能用于有符号跳转，即offset是一个有符号的跳转偏移量。

范围为-128到+127。

2. DJNZ指令只能用于有限的寻址方式，包括直接寻址、间接寻址、寄存器的直接寻址和间接寻址。

3. DJNZ指令不能用于累加寄存器A。

总之，DJNZ指令是8051单片机中一条实用的有条件跳转指令，它通过将一个存储器寄存器的值减一，并判断减一后的值是否为零，来实现循环控制和条件判断的功能。

51单片机条件转移指令51单片机是一种常用的单片机芯片，它的条件转移指令在编程中起着重要的作用。

条件转移指令是根据特定的条件来决定程序的执行路径，使得程序具备一定的智能性和灵活性。

下面我们来详细介绍51单片机的条件转移指令以及它们的使用方法和注意事项。

51单片机的条件转移指令主要有以下几种：条件跳转指令、循环控制指令和中断指令。

这些指令可以根据特定的条件来改变程序执行的顺序和逻辑，实现程序的分支和循环控制。

首先，我们来介绍条件跳转指令。

条件跳转指令一般用于根据某个条件来跳转到不同的程序地址。

其中比较常见的有“跳转指令”、“条件判断指令”和“条件转移指令”等。

跳转指令可以根据某个条件来跳转到指定的程序地址，比如“跳转到某个子程序”或“跳转到某个循环体”。

条件判断指令可以根据特定的条件来执行跳转或继续执行下一条指令，比如“如果某个条件成立，就跳转到某个程序地址；否则继续执行下一条指令”。

条件转移指令一般用于根据某个条件转移到不同的程序地址，比如“如果某个条件成立，就转移到某个程序地址；否则继续执行下一条指令”。

其次，我们介绍循环控制指令。

循环控制指令一般用于实现程序的循环执行，其中比较常见的有“循环指令”和“计数器指令”等。

循环指令可以通过设置循环条件来实现程序的循环执行，比如“当某个条件成立时，就一直循环执行某段程序”。

计数器指令一般通过设置一个计数器来实现程序的循环执行，比如“循环执行某段程序一定的次数”。

最后，我们介绍中断指令。

中断指令主要用于处理外部的中断事件，比如“按键中断”和“定时器中断”等。

中断指令可以在程序执行的过程中，根据外部中断事件的发生来中断当前的执行流程，执行中断服务程序，处理完中断事件后，再返回到原来的程序地址继续执行。

在使用51单片机的条件转移指令时，需要注意以下几点。

首先，要根据具体的需求选择合适的条件转移指令，合理组织程序的逻辑结构。

其次，要注意条件转移指令的执行过程中是否会对程序的性能和时序等方面造成影响。

51单片机的指令系统一、寻址方式：1、立即寻址MOV A,#172、直接寻址MOV A ,3DH3、寄存器寻址MOV A,R14、寄存器间接寻址MOV A.@R1间接寻址，就是将操作数保存到RAM中的地址，而该RAM的地址放在寄存器中，通过访问寄存器来获得RAM中的操作数。

寄存器间接寻址也用到了寄存器。

R1的内容3DH是操作数在RAM中的地址，内部RAM的3DH单元的内容2FH才是操作数。

5、变址寻址MOV A,@A+DPTR6、相对寻址SJMP 33H7、位寻址MOV C,2AH.3二、数据传送指令：1、数据传送指令29条2、算术指令24条3、逻辑运算及移位指令24条4、控制移位指令17条5、位操作指令三、内部RAM数据传送指令1、以累加器A为目的操作数的数据传送指令（4种寻址方式）1）、立即寻址：MOV A,#5F2)、直接寻址：MOV A,4A3)、寄存器寻址：MOV A,R14)、寄存器间接寻址：MOV A,@R12、以直接地址为目的操作数的数据传送指令（源操作数可以采用4中寻址方式）1）、立即寻址：MOV 37H,#5F2)、直接寻址：MOV 37H,6FH3)、寄存器寻址：MOV 37H,RnMOV 37H,A4)、寄存器间接寻址MOV 37H，@Ri3、以寄存器Rn为目的操作数的数据传送指令（源操作数可以采用3中操作方式）1）、立即寻址：MOV Rn,#8DH2）、直接寻址：MOV Rn,67H3)、寄存器寻址：MOV Rn,A4、以间接地址@Ri为目的的操作数的数据传送指令（源操作数可以采用3中操作方式）1）、立即寻址：MOV @Ri,#43H2)、直接寻址：MOV @Ri,51H3)、寄存器寻址：MOV @Ri,A5、以DPTR为目的的操作数的数据传送（该指令的功能是将外部存储器（RAM或ROM)某单元地址作为立即数传送到DPTR中。

指令：MOV DPTR,#5678H6、MOV A@RO 1字节MOV A,direct（直字节地址符号）2字节MOV direct，#DATA 3字节MOV DPTR,#data16 4 字节7、立即数（#17H）前面都标有#号。

51单片机汇编指令总结数据传输指令一.片内ram数据传输指令1.以累加器a为目的操作数的指令：mova,rnmova,directmova,@rimova,#data2.以寄存器rn为目的操作数的指令：movrn,amovrn，directmovrn，data3.以轻易地址为目的操作数的指令：movdirect，amovdirect，rnmovdirect1，derect2movdirect，@rimovdirect，#data4.间接地址为目的操作数的指令：mov@ri，amov@ri，directmov@ri，#data5.十六位数据传送指令：movdptr,#data16二.累加器a与片外ram数据传输指令：movxa，@rimovxa,@dptrmovx@ri，amovx@dptr，a三.换算串行：movca，@a+dptr（先pc←（pc）+1，后a←（（a）+（dptr）））+movca，@a+pc（先pc←(pc)+1，后a←（（a）+（pc）））四.互换指令：1.字节交换指令：xcha，rnxcha，directxcha，@ri2.半字节交换指令：xchda，@ri3.累加器半字节交换指令：swapa五.栈操作指令：1.push（入栈指令）pushdirect2.pop（出栈指令）popdirect算术运算指令：一.乘法加法指令：1.加法指令：adda，rnadda，directadda，@riadda，#data2.拎位次乘法指令：addca，rna←(a)+(rn)+cyaddca，directa←(a)+(direct)+cyaddca，@ria←（a）+((ri))+cyaddca，#dataa←(a)+(data)+cy3.带借位减法指令：subba，rna←(a)-cy-(rn)subba，directa←(a)-cy-(direct)subba，@ria←(a)-cy-((ri))subba，#dataa←(a)-cy-#data二.乘法乘法指令：1.乘法指令：mulabba←(a)×(b)高字节放到b中，低字节放到a中2.乘法指令：divaba←(a)÷(b)的商,(b)←(a)÷(b)的余数三.加1减1指令：1.提1指令：incaa←(a)+1incrnrn←(rn)+1incdirectdirect←(direct)+1inc@ri(ri)←((ri))+1incdptrdptr←(dptr)+12.减至1指令：decadecrndecdirectdec@ri四.十进制调制指令：daa调整累加器a的内容为bcd码逻辑操作方式指令：一.逻辑与、或、异或指令：1.逻辑与指令：anla，rnanla，directanla，@rianla，#data2.逻辑或这而令：orla，rnorla，directorla，@riorla，#dataorldirect，aorldirect，#data3.逻辑异或指令：xrla，rnxrla，directxrla，@rixrla，#dataxrldirect，axrldirect，#data二.清零、row指令：1.累加器a清零指令：crla2.累加器arow指令：cpla三.循环位移指令：1.累加器a循环左移指令：rla2.累加器a循环右移指令：rra3.累加器a连同进位位循环左移指令：rlca4.累加器a连同进位位循环右移指令：rrca控制转移指令：一.无条件迁移指令：1.绝对转移指令：ajmpaddr11（先pc+2，然后将addr11的高十位托付给pc，pc的高六位维持不变）2.长转移指令：ljmpaddr16（用addr16的值替代pc的值）3.相对迁移（长迁移）指令：sjmprel（带符号的偏移字节数）（pc+2，再加rel赋值给pc）4.间接转移指令：jmp@a+dptr(a)+(dptr)→(pc)二.条件转移指令：1.累加器判零迁移指令：jzrel先pc+2；后判断，a为0时转移，pc+rel赋值给pc；否则顺序继续执行jnzrel先pc+2，后判断，a不为0时转移，pc+rel赋值给pc；否则顺序执行2.比较转移指令：cjne目的操作数，源操作数，relcjnea，direct，rel先pc+3传回pc,再比较目的操作数和原操作数cjnea，#data，rel目>源时，程序转移，pc+rel传回pc且cy=0cjnern，#data，rel目=源时，程序顺序执行cjne@ri，#data，rel目djnzrn，rel先pc\\+2，rn-1，当rn为0时程序顺序继续执行，否则pc+rel传到pcdjnzdirect，rel先pc+3，direct-1，direct为0时程序顺序继续执行，否则pc+rel传到pc二.子程序调用、返回指令：1.绝对调用指令acall:acalladdr11先pc+2，sp+1将pc的低八位存入sp；sp+1，将pc的高八位取走sp。
