51单片机学习04(传送指令)

51单片机指令单片机，这个在电子世界中扮演着重要角色的小家伙，其功能的实现离不开各种指令的指挥。

51 单片机作为经典的单片机类型，拥有丰富的指令集，这些指令就像是单片机的“语言”，告诉它该如何完成各种任务。

51 单片机的指令可以分为数据传送指令、算术运算指令、逻辑运算指令、控制转移指令和位操作指令等几大类。

数据传送指令是单片机中最常用的指令之一。

比如说“MOV A,50H”，这条指令的作用就是把十六进制数 50H 传送到累加器 A 中。

再比如“MOV R0, A”，它把累加器 A 的内容传送到寄存器 R0 中。

通过这些数据传送指令，我们可以在单片机内部的各个存储单元之间轻松地搬移数据，为后续的运算和操作做好准备。

算术运算指令则负责完成加、减、乘、除等基本的数学运算。

以加法指令“ADD A, R1”为例，它将累加器 A 的值和寄存器 R1 的值相加，结果存放在累加器 A 中。

减法指令“SUBB A, 10H”则是从累加器 A 的值中减去十六进制数 10H，并考虑借位情况。

这些算术运算指令在处理数值计算、数据调整等方面发挥着重要作用。

逻辑运算指令用于对数据进行与、或、异或等逻辑操作。

像“ANL A, R2”就是将累加器 A 的值和寄存器 R2 的值进行按位与运算，结果存放在累加器 A 中。

“ORL A, 80H”则是将累加器 A 的值和十六进制数80H 进行按位或运算。

逻辑运算指令在数据处理、条件判断等场景中常常被用到。

控制转移指令是改变程序执行流程的关键。

比如“JZ label”，如果累加器 A 的值为 0，则程序跳转到指定的 label 处执行；“CJNE A, 50H, label”，如果累加器A 的值不等于十六进制数50H，就跳转到label 处。

通过这些控制转移指令，我们可以根据不同的条件让程序有选择地执行不同的代码段，实现复杂的逻辑控制。

位操作指令是 51 单片机的一大特色。

“SETB bit”可以将指定的位设置为 1，“CLR bit”则将其清零。

51单片机指令使用方法51单片机是一种常用的嵌入式微控制器，广泛应用于各种电子设备中。

它具有强大的控制能力和灵活的指令集，为我们开发各种应用提供了便利。

在使用51单片机时，我们需要熟悉其指令的使用方法，下面我们来介绍一些常用的指令及其应用。

首先，我们来讲解一些与数据传输和处理相关的指令。

MOV指令是最常用的指令之一，用于将一个数据从一个寄存器或内存单元传输到另一个寄存器或内存单元。

通过MOV指令，我们可以在单片机中实现数据的复制、传递和处理等操作。

除了MOV指令，还有一些其他常用的数据传输和处理指令，比如ADD指令用于进行加法运算，AND指令用于进行逻辑与操作，OR指令用于进行逻辑或操作等。

这些指令可以实现各种数据处理、逻辑运算和位操作等功能，为我们的程序提供灵活性和多样性。

接下来，我们介绍一些与控制流程相关的指令。

循环结构是程序中常用的一种控制结构，而JMP指令和CJNE指令可以实现跳转和循环控制。

JMP指令用于无条件跳转到指定的地址，而CJNE指令则根据比较结果决定是否跳转到指定的地址。

通过这些指令，我们可以实现程序的分支、循环和条件控制等功能。

此外，还有一些与中断处理相关的指令需要我们熟悉。

中断是单片机中常用的一种事件触发机制，通过中断处理，我们可以实现对外部事件的及时响应。

EA指令用于使能全局中断，而EN和DIS指令用于使能和禁止外部中断。

通过这些指令，我们可以合理利用中断机制，提高程序的响应速度和实时性。

最后，我们来介绍一些与IO口操作相关的指令。

单片机的IO口是与外部设备进行通信的接口，而P1、P2等寄存器则是与IO口对应的数据寄存器。

通过MOV指令和SETB/C指令，我们可以实现对IO口数据的读写操作和控制。

通过这些指令，我们可以与外部设备进行数据交互，实现各种输入输出功能。

总结起来，51单片机的指令使用是嵌入式开发中的基础知识，熟练掌握各种指令的使用方法能够提高我们的开发效率和程序的性能。

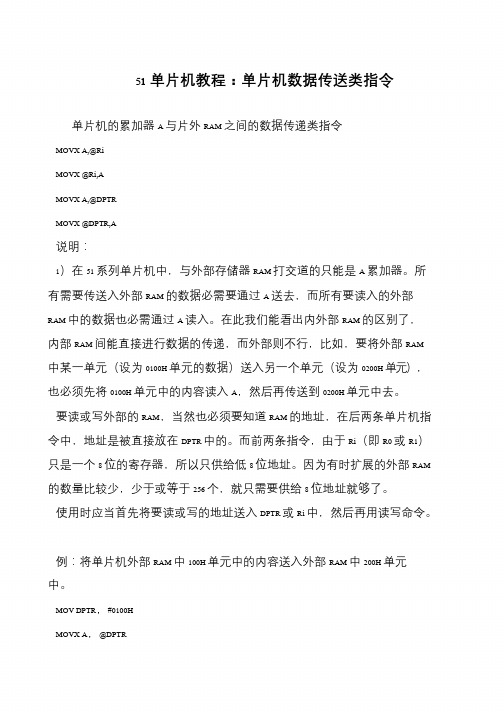

51单片机教程：单片机数据传送类指令
单片机的累加器A 与片外RAM 之间的数据传递类指令
MOVX A,@Ri
MOVX @Ri,A
MOVX A,@DPTR
MOVX @DPTR,A
说明：
1）在51 系列单片机中，与外部存储器RAM 打交道的只能是A 累加器。

所有需要传送入外部RAM 的数据必需要通过A 送去，而所有要读入的外部
RAM 中的数据也必需通过A 读入。

在此我们能看出内外部RAM 的区别了，
内部RAM 间能直接进行数据的传递，而外部则不行，比如，要将外部RAM
中某一单元（设为0100H 单元的数据）送入另一个单元（设为0200H 单元），也必须先将0100H 单元中的内容读入A，然后再传送到0200H 单元中去。

要读或写外部的RAM，当然也必须要知道RAM 的地址，在后两条单片机指令中，地址是被直接放在DPTR 中的。

而前两条指令，由于Ri（即R0 或R1）只是一个8 位的寄存器，所以只供给低8 位地址。

因为有时扩展的外部RAM 的数量比较少，少于或等于256 个，就只需要供给8 位地址就够了。

使用时应当首先将要读或写的地址送入DPTR 或Ri 中，然后再用读写命令。

例：将单片机外部RAM 中100H 单元中的内容送入外部RAM 中200H 单元中。

MOV DPTR，#0100H
MOVX A，@DPTR。

51单片机指令总结51单片机是一种经典的单片机型号，由英特尔公司推出。

它是一种基于哈佛结构的8位单片机，具有强大的功能与广泛的应用领域，包括嵌入式系统、自动控制、仪器仪表、通信等等。

51单片机的指令集是其核心功能之一，本文将对51单片机的指令进行详细总结。

1.数据传送指令：用于数据在寄存器之间的传递，包括MOV、XCH、PUSH、POP等指令。

MOV指令用于将数据从一个寄存器传送到另一个寄存器，XCH指令用于交换两个寄存器的值，PUSH和POP指令用于将数据从寄存器压入堆栈或从堆栈弹出。

2.算术指令：用于进行算数运算，包括ADD、SUB、MUL、DIV等指令。

ADD指令用于两个操作数相加，SUB指令用于两个操作数相减，MUL指令用于两个操作数相乘，DIV指令用于两个操作数相除。

3.逻辑指令：用于进行逻辑运算，包括AND、OR、XOR、NOT等指令。

AND指令用于进行按位与运算，OR指令用于进行按位或运算，XOR指令用于进行按位异或运算，NOT指令用于进行按位非运算。

4.跳转指令：用于控制程序的跳转，包括JMP、JZ、JC、DJNZ等指令。

JMP指令用于无条件跳转到指定地址，JZ指令用于如果结果为零则跳转，JC指令用于如果进位标志位为1则跳转，DJNZ指令用于如果结果不为零则跳转。

5.输入输出指令：用于与外部设备进行数据的输入与输出，包括IN、OUT指令。

IN指令用于从指定的端口读取一个字节数据，OUT指令用于向指定的端口写入一个字节数据。

6.中断指令：用于处理中断事件，包括EI、DI、INT等指令。

EI指令用于使能中断，DI指令用于禁止中断，INT指令用于产生软件中断。

7.位操作指令：用于对特定位进行操作，包括SETB、CLR、CPL、RL、RR等指令。

SETB指令用于将指定位设置为1，CLR指令用于将指定位清零，CPL指令用于对指定位进行取反操作，RL指令用于循环左移操作，RR指令用于循环右移操作。

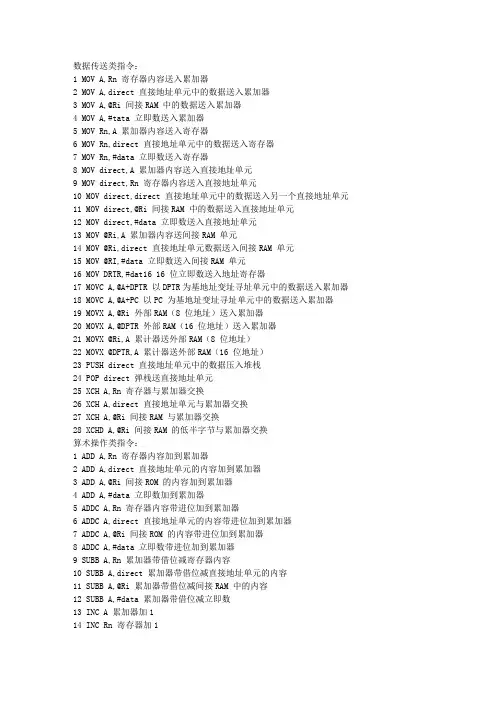

数据传送类指令：1 MOV A,Rn 寄存器内容送入累加器2 MOV A,direct 直接地址单元中的数据送入累加器3 MOV A,@Ri 间接RAM 中的数据送入累加器4 MOV A,#tata 立即数送入累加器5 MOV Rn,A 累加器内容送入寄存器6 MOV Rn,direct 直接地址单元中的数据送入寄存器7 MOV Rn,#data 立即数送入寄存器8 MOV direct,A 累加器内容送入直接地址单元9 MOV direct,Rn 寄存器内容送入直接地址单元10 MOV direct,direct 直接地址单元中的数据送入另一个直接地址单元11 MOV direct,@Ri 间接RAM 中的数据送入直接地址单元12 MOV direct,#data 立即数送入直接地址单元13 MOV @Ri,A 累加器内容送间接RAM 单元14 MOV @Ri,direct 直接地址单元数据送入间接RAM 单元15 MOV @RI,#data 立即数送入间接RAM 单元16 MOV DRTR,#dat16 16 位立即数送入地址寄存器17 MOVC A,@A+DPTR 以DPTR为基地址变址寻址单元中的数据送入累加器18 MOVC A,@A+PC 以PC 为基地址变址寻址单元中的数据送入累加器19 MOVX A,@Ri 外部RAM（8 位地址）送入累加器20 MOVX A,@DPTR 外部RAM（16 位地址）送入累加器21 MOVX @Ri,A 累计器送外部RAM（8 位地址）22 MOVX @DPTR,A 累计器送外部RAM（16 位地址）23 PUSH direct 直接地址单元中的数据压入堆栈24 POP direct 弹栈送直接地址单元25 XCH A,Rn 寄存器与累加器交换26 XCH A,direct 直接地址单元与累加器交换27 XCH A,@Ri 间接RAM 与累加器交换28 XCHD A,@Ri 间接RAM 的低半字节与累加器交换算术操作类指令：1 ADD A,Rn 寄存器内容加到累加器2 ADD A,direct 直接地址单元的内容加到累加器3 ADD A,@Ri 间接ROM 的内容加到累加器4 ADD A,#data 立即数加到累加器5 ADDC A,Rn 寄存器内容带进位加到累加器6 ADDC A,direct 直接地址单元的内容带进位加到累加器7 ADDC A,@Ri 间接ROM 的内容带进位加到累加器8 ADDC A,#data 立即数带进位加到累加器9 SUBB A,Rn 累加器带借位减寄存器内容10 SUBB A,direct 累加器带借位减直接地址单元的内容11 SUBB A,@Ri 累加器带借位减间接RAM 中的内容12 SUBB A,#data 累加器带借位减立即数13 INC A 累加器加114 INC Rn 寄存器加115 INC direct 直接地址单元加116 INC @Ri 间接RAM 单元加117 DEC A 累加器减118 DEC Rn 寄存器减1 1 1219 DEC direct 直接地址单元减120 DEC @Rj 间接RAM 单元减 121 INC DPTR 地址寄存器DPTR 加 122 MUL AB A 乘以B，结果放在A23 DIV AB A 除以B，结果放在A24 DA A 累加器十进制调整布尔变量操作类指令：1 CLR C 清进位位2 CLR bit 清直接地址位3 SETB C 置进位位4 SETB bit 置直接地址位5 CPL C 进位位求反6 CPL bit 置直接地址位求反7 ANL C,bit 进位位和直接地址位相“与”8 ANL C,bit 进位位和直接地址位的反码相“与”9 ORL C,bit 进位位和直接地址位相“或”10 ORL C,bit 进位位和直接地址位的反码相“或”11 MOV C,bit 直接地址位送入进位位12 MOV bit,C 进位位送入直接地址位13 JC rel 进位位为1 则转移14 JNC rel 进位位为0 则转移15 JB bit,rel 直接地址位为1 则转移16 JNB bit,rel 直接地址位为0 则转移17 JBC bit,rel 直接地址位为1 则转移，该位清零逻辑操作数指令：1 ANL A,Rn 累加器与寄存器相“与”2 ANL A,direct 累加器与直接地址单元相“与”3 ANL A,@Ri 累加器与间接RAM 单元相“与”4 ANL A,#data 累加器与立即数相“与”5 ANL direct,A 直接地址单元与累加器相“与”6 ANL direct,#data 直接地址单元与立即数相“与”7 ORL A,Rn 累加器与寄存器相“或”8 ORL A,direct 累加器与直接地址单元相“或”9 ORL A,@Ri 累加器与间接RAM 单元单元相“或”10 ORL A,#data 累加器与立即数相“或”11 ORL direct,A 直接地址单元与累加器相“或”12 ORL direct,#data 直接地址单元与立即数相“或”13 XRL A,Rn 累加器与寄存器相“异或”14 XRL A,direct 累加器与直接地址单元相“异或”15 XRL A,@Ri 累加器与间接RAM 单元单元相“异或”16 XRL A,#data 累加器与立即数相“异或”17 XRL direct,A 直接地址单元与累加器相“异或”18 XRL direct,#data 直接地址单元与立即数相“异或”19 CLR A 累加器清“0”20 CPL A 累加器求反21 RL A 累加器循环左移22 RLC A 累加器带进位位循环左移23 RR A 累加器循环右移24 RRC A 累加器带进位位循环右移25 SWAP A 累加器半字节交换控制转移类指令：1 ACALL addr11 绝对（短）调用子程序2 LCALL addr16 长调用子程序3 RET 子程序返回4 RETI 中数返回5 AJMP addr11 绝对（短）转移6 LJMP addr16 长转移7 SJMP rel 相对转移8 JMP @A+DPTR 相对于DPTR 的间接转移9 JZ rel 累加器为零转移10 CJNE rel 累加器非零转移11 CJNE A,direct,rel 累加器与直接地址单元比较，不相等则转移12 CJNE A,#data,rel 累加器与立即数比较，不相等则转移13 CJNE Rn,#data,rel 寄存器与立即数比较，不相等则转移14 CJNE @Ri,#data,rel 间接RAM 单元与立即数比较，不相等则转移15 DJNZ Rn,rel 寄存器减1，非零转移16 DJNZ direct,erl 直接地址单元减1，非零转移17 NOP 空操作记住指令表是学好单片机的第一步,也是重要一步.。

51单片机条件转移指令51单片机是一种广泛应用于嵌入式系统中的微控制器，具有强大的条件转移指令集，可以实现复杂的逻辑控制。

本文将以51单片机条件转移指令为标题，介绍其基本概念、使用方法以及相关应用。

一、概述条件转移指令是计算机指令中的一种重要类型，它可以根据特定条件的成立与否，决定程序的执行路径。

在51单片机中，条件转移指令用于实现基于条件的分支和循环控制，是实现复杂控制逻辑的重要工具。

二、条件转移指令的基本语法在51单片机中，条件转移指令的基本语法如下：```CJxx 操作数1, 操作数2, 目标地址```其中，CJxx是条件转移指令的助记符，表示不同的条件；操作数1和操作数2是进行比较的操作数；目标地址是程序执行的跳转地址。

三、条件转移指令的常用类型51单片机中常用的条件转移指令包括以下几种类型：1. 条件转移指令（CJNE）：用于比较两个操作数的大小，并根据比较结果决定是否跳转到目标地址。

2. 无条件转移指令（JMP）：无条件跳转到目标地址。

3. 相对跳转指令（DJNZ）：用于实现循环控制，根据操作数的值决定是否跳转到目标地址，并将操作数减一。

四、条件转移指令的使用方法使用条件转移指令需要注意以下几点：1. 确定比较的操作数：根据具体需求，选择合适的操作数进行比较。

2. 确定目标地址：根据条件的成立与否，确定程序执行的跳转地址。

3. 编写条件转移指令代码：根据条件转移指令的语法，编写相应的汇编指令。

4. 调试和测试：在编写完条件转移指令代码后，进行调试和测试，确保程序的逻辑正确。

五、条件转移指令的应用示例以下是一个简单的应用示例，演示了如何使用条件转移指令实现一个LED闪烁的程序：```ORG 0H ; 程序的起始地址MOV P1, #01H ; 将01H送入P1口，点亮LEDLOOP: ; 循环开始CJNE P1, #01H, NEXT ; 如果P1不等于01H，则跳转到NEXTMOV P1, #00H ; 将00H送入P1口，熄灭LEDSJMP LOOP ; 无条件跳转到LOOP，实现循环控制NEXT: ; 跳转到NEXTMOV P1, #01H ; 将01H送入P1口，点亮LEDSJMP LOOP ; 无条件跳转到LOOP，实现循环控制END ; 程序结束```在上述示例中，通过使用CJNE指令和JMP指令，实现了LED的闪烁效果。

MCS--51单片机指令一、数据传送类指令1、内部数据存储器间数据传送指令MOV A，#dataMOV A，directMOV A，RnMOV A，@RiMOV Rn，#dataMOV Rn，directMOV Rn，AMOV direct，#dataMOV direct，AMOV direct，RnMOV direct，@RiMOV direct，directMOV @Ri，#dataMOV @Ri，AMOV @Ri，direct2、以DPTR为目的的MOV DPRT，#data 163、访问片外RAMMOVX A，@DPTRMOVX A，@RiMOVX @DPTR，AMOVX @Ri，A4、访问片外ROMMOVC A，@A+DPTR ；(A) ←((A)+(DPTR))MOVC A，@A+PC ；(PC) ←(PC)+1，(A) ←((A)+(PC))5、数据交换指令XCH A，direct ；(A) ↔(direct)XCH A，@Ri ；(A) ↔((Ri))XCH A，Rn ；(A) ↔(Rn)XCHD A，@Ri ；(A3~0)↔ ((Rn)3~0)SWAP A ；(A7~4)↔ (A3~0)6、堆栈操作类指令PUSH direct ；(SP)←(SP)+1，(SP)←(direct)POP direct ；(direct)←(SP)，(SP)←(SP)-1二、算术运算类指令1、加法指令ADD A，#dataADD A，directADD A，@RiADD A，Rn2、带进位加法指令ADDC A，#data ；(A)←(A)+(CY)+#dataADDC A，directADDC A，@RiADDC A，Rn3、带借位减法SUBB A，#data ；(A)←(A)-(CY)-#dataSUBB A，directSUBB A，@RiSUBB A，Rn4、加1、减1指令INC AINC directINC @RiINC RnINC DPRTDEC ADEC directDEC @RiDEC Rn5、乘、除法指令乘法指令MUL AB ；(B)←((A)×(B))15~8，(A)←((A)×(B))7~0(CY)←0除法指令DIV AB ；(A)←(A)÷(B)之商，(B)←(A)÷(B)之余数(CY)←0，(OV)←06、十进制调整指令DA A ；若(A)3~0>9或(AC)=1，则(A)3~0←(A)3~0+06H；若(A)7~4>9或(CY)=1，则(A)7~4←(A)7~4+06H三、逻辑运算及移位类指令1、逻辑“与”运算指令ANL direct，AANL direct，#dataANL A，#dataANL A，directANL A，@RiANL A，Rn2、逻辑“或”运算指令ONL direct，AONL direct，#dataONL A，#dataONL A，directONL A，@RiONL A，Rn3、逻辑“异或”运算指令XNL direct，AXNL direct，#dataXNL A，#dataXNL A，directXNL A，@RiXNL A，Rn4、累加器A清零与取反指令CLR A ；(A)←00HCPL A ；(A)←(Ᾱ)5、移位指令RL A ；(A n+1)←(A n)，(A0)←(A7)RLC A ；(A n+1)←(A n)，(CY)←(A7)，(A0)←(CY)RR A ；(A n)←(A n+1)，(A7)←(A0)RRC A ；(A n)←(A n+1)，(CY)←(A0)，(A7)←(CY)四、控制转移类指令1、无条件转移指令LJMP addr16AJMP addr11SJMP relJMP @A+DPTR2、条件转移指令1）累加器判零转移指令JZ rel ；若(A)=0，则跳转JNZ rel ；若(A)≠0，则跳转2）比较转移指令CJNE A，#data，relCJNE A，direct，relCJNE @Ri，#data，relCJNE Rn，#data，rel若目的操作数=源操作数，则执行下一条指令若目的操作数>源操作数，则跳转，CY=0若目的操作数<源操作数，则跳转，CY=13）减1条件转移指令DJNZ direct，rel ；(direct)←(direct)-1若(direct)=0，则执行下一条指令否则，跳转DJNZ Rn，rel ；(Rn)←(Rn)-1若(Rn)=0，则执行下一条指令否则，跳转3、子程序调用及返回指令LCALL addr16ACALL addr11RETRETI4、空操作指令NOP五、位操作类指令1、位传送指令MOV C，bitMOV bit，C2、位置位指令CLR bit ；(bit)←0CLR C ；(CY)←0SETB bit ；(bit)←1SETB C ；(CY)←13、位逻辑指令ANL C，bitANL C，/bitORL C，bitORL C，/bitCPL bitCPL C4、位条件转移指令1）、以CY内容为条件的双字节双周期转换指令JC rel；若(CY)=1，则转移否则，顺序执行JNC rel；若(CY)=0，则转移否则，顺序执行2）、以位地址内容为条件的三字节双周期转移指令JB bit，rel；若(bit)=1，则转移否则，顺序执行JNB bit，rel；若(bit)=0，则转移否则，顺序执行JBC bit，rel；若(bit)=1，则转移，(bit)←0否则，顺序执行。

MCS-51单⽚机的指令MCS-51单⽚机的指令⼀．数据传送类指令（29条）.1 通⽤传送指令（16条）格式：MOV ⽬的操作数，源操作数功能：把第⼆操作数指定的字节内容传送到第⼀操作数指定的单元中。

不影响源操作数内容，不影响别的寄存器和标志。

根据⽬的操作数的不同，通⽤传送指令⼜分为以下⼏种类型：1.1 以累加器A为⽬的操作数的传送类指令（4条）指令助记符及功能说明如下：⽬的操作数源操作数功能说明源操作数寻址⽅式MO V A, direct ;(A)←(direct)直接寻址MO V A, @Ri ;(A)←((Ri))寄存器间接寻址MO V A, Rn ;(A)←(Rn)寄存器寻址MO A, #data ;(A)←data ⽴即寻址V这类指令的功能是将源操作数送到⽬的操作数A中。

指令执⾏后的结果：除了奇偶标志P始终跟踪A中数据的奇偶性外，不影响PSW中的其他标志位。

1.2 以Rn为⽬的操作数的传送类指令（3条）指令助记符及功能说明如下：⽬的操作数源操作数功能说明源操作数寻址⽅式MOVRn, A ;(Rn)←(A) 寄存器寻址MO V Rn, direct ;(Rn)←(direct)其中，Rn是R0，…，R7中的任意⼀个。

例1 若(A)=20H，则执⾏指令MOV R3, A后，(R3)=20H。

注意：Rn寄存器之间不能直接传送数据。

如指令“MOV R1, R7”是错误的。

该类指令执⾏后，不影响PSW中的标志位。

1.3. 以直接地址directX为⽬的操作数的传送类指令（5条）指令助记符及功能说明如下：⽬的操作数源操作数功能说明源操作数寻址⽅式M OV directX, A ;(directX)←(A)寄存器寻址M directX, Rn ;(directX)←寄存器寻址OV (Rn)M OV directX, directY ;(directX)←(directY)直接寻址M OV directX, @Ri ;(directX)←((Ri))寄存器间接寻址M OV directX, #data ;(directX)←data⽴即寻址这类指令的功能是把源操作数的内容送到直接地址directX中去。
