1、 A 基本原则是使幅频特性在通带内最为平坦，并且单调变化。
（A ）巴特沃斯逼近 （B ）切比雪夫逼近 （C ）贝赛尔逼近 ( D ) 低通滤波2、 A 基本原则是使通带内相频特性线性度最高，群时延函数最接近于常量，从而使相频特性引起的相位失真最小。
（A ）贝赛尔逼近 （B ）高通滤波 （C ）巴特沃斯逼近 ( D ) 低通滤波3、 B 的导通条件：在阳极A 与阴极K 之间加正向电压，同时在门极G 与阴极K 之间加正向电压（触发），这样阳极A 与阴极K 之间即进入导通状态。
（A ）继电器 （B ）晶闸管 （C ）电磁阀 ( D ) 晶体管4、 B 就是用一个信号（称为调制信号）去控制另一作为载体的信号（称为载波信号），让后者的某一特征参数按前者变化。
（A ）解调 （B ）调制 （C ）调幅 ( D ) 鉴相 5、脉冲信号只有0和1两个电平，所以没有 C 。
（A ）调频 （B ）调制 （C ）调幅 ( D ) 解调 6、如图所示电压比较器，当R i U u 时，比较器输出为 B 。
（A ）逻辑0电平 （B ）逻辑1电平 （C ）5V ( D ) 不一定7、为了正确进行信号调制，若被测信号的变化频率为0～100Hz ，通常要求载波信号的频率ωc 至少为 C 。
（A ）100Hz （B ）200Hz （C ）1000Hz ( D )2000Hz8、通带截止频率为通带与过渡带边界点的频率，在该点信号增益下降到一个人为规定的下限。
（A ）通带截止频率 （B ）阻带截止频率 （C ）转折频率 ( D )中心频率 9、如图所示，该放大电路为 D 。
（A ）加法电路 （B ）减法电路 （C ）反相放大电路 ( D ) 同相放大电路 二、填空1、滤波器是具有频率选择作用的电路或运算处理系统，具有滤除噪声和 分离 各种不同信号的功能。
2、滤波器对不同频率的信号有三种不同的选择作用：在通带内使信号受到 很小 的衰减而通过；在阻带内使信号受到 很大 的衰减而抑制；在通带与阻带之间的一段过渡带使信号受到 不同程度 衰减；3、调频就是用调制信号去控制高频载波信号的 频率 ；5、幅值调制就是让已调信号的幅值随调制信号的值变化，因此调幅信号的包络线形状与调制信号一致。
测控电路期末试题及答案一、选择题（共30题，每题2分，共60分）1. 下列哪个不属于电路测量的基本元件（）A. 电流计B. 电阻箱C. 电位器D. 锥形电阻器答案：D2. 测控电路中，常用的信号调理电路是（）A. 放大电路B. 滤波电路C. 抑制电路D. 比较电路答案：B3. 下列哪个不是测控电路的输入方式（）A. 模拟输入B. 数字输入C. 超声波输入D. 高频输入答案：C4. 下列哪个不是示波器的基本参数（）A. 频率B. 单位波形触发C. 垂直灵敏度D. 时间基准答案：B5. 下列哪个不属于测量电流的方式（）A. 万用表测量B. 电流表测量C. 示波器测量D. 拉格朗日法测量答案：D二、判断题（共10题，每题2分，共20分）1. 电子电流表属于主动测量仪表。
（√）2. 频率计是用来测量电流信号频率的仪器。
（×）3. 电流互感器是用来测量电压的仪器。
（×）4. 示波器主要用于观测电流波形和信号的幅度。
（√）5. 荧光显示器是一种常用的数字显示装置。
（×）三、简答题（共5题，每题10分，共50分）1. 请简要介绍示波器的基本工作原理。
示波器是一种用来观测电压信号波形的仪器。
其基本工作原理是通过垂直灵敏度和时间基准，将输入的电压信号转换成可视化的波形。
示波器做到了将电压信号显示在屏幕上，便于工程师对电路信号进行分析和调试。
2. 什么是电流互感器？其作用是什么？电流互感器是一种用来测量电流的装置。
它通过线圈的电磁感应作用，将高电流变成低电流输出给仪器进行测量。
电流互感器主要用于电力系统中的电流测量和保护装置中。
3. 请简要说明数字示波器相对于模拟示波器的优势。
数字示波器相对于模拟示波器具有以下几个优势：- 数字示波器具有更高的准确度和稳定性。
- 数字示波器可以通过接口和计算机进行数据传输和存储。
- 数字示波器具有更广泛的测量范围和功能，例如自动测量、存储和回放功能等。
测控仪器电路试题及答案一、单项选择题（每题2分，共20分）1. 测控仪器电路中，下列哪个元件不具有放大作用？A. 电阻B. 晶体管C. 运算放大器D. 电容器答案：A2. 在模拟电路中，下列哪个元件主要用于信号的滤波？A. 电阻B. 电感C. 电容D. 晶体管答案：C3. 测控系统中，下列哪个设备用于将模拟信号转换为数字信号？A. 传感器B. 模数转换器C. 放大器D. 滤波器答案：B4. 以下哪个参数不是衡量放大器性能的指标？A. 增益B. 带宽C. 阻抗D. 频率答案：D5. 在电路设计中，下列哪个元件主要用于隔离电源？A. 二极管B. 电容C. 电感D. 变压器答案：D6. 测控仪器中，下列哪个元件用于实现信号的相位翻转？A. 电阻B. 电容C. 电感D. 运算放大器答案：D7. 测控系统中，下列哪个设备用于实现数据的存储？A. 传感器B. 模数转换器C. 数据采集卡D. 显示器答案：C8. 在电路设计中，下列哪个元件主要用于信号的衰减？A. 电阻B. 电感C. 电容D. 二极管答案：A9. 测控仪器电路中，下列哪个元件不具有滤波作用？A. 电阻B. 电感C. 电容D. 二极管答案：A10. 在数字电路中，下列哪个元件主要用于实现逻辑运算？A. 电阻B. 电容C. 晶体管D. 逻辑门答案：D二、多项选择题（每题3分，共15分）1. 在测控仪器电路中，下列哪些元件可以用于实现信号的放大？A. 晶体管B. 运算放大器C. 电感D. 电容答案：AB2. 测控系统中，下列哪些设备用于信号的转换？A. 传感器B. 模数转换器C. 滤波器D. 显示器答案：AB3. 在电路设计中，下列哪些元件可以用于实现信号的隔离？A. 二极管B. 变压器C. 电容D. 电感答案：BD4. 测控仪器中，下列哪些元件用于实现信号的整形？A. 电阻B. 电容C. 二极管D. 运算放大器答案：CD5. 在数字电路中，下列哪些元件主要用于实现信号的存储？A. 电阻B. 电容C. 晶体管D. 存储器答案：BD三、判断题（每题1分，共10分）1. 测控仪器电路中的放大器可以无限制地放大信号。

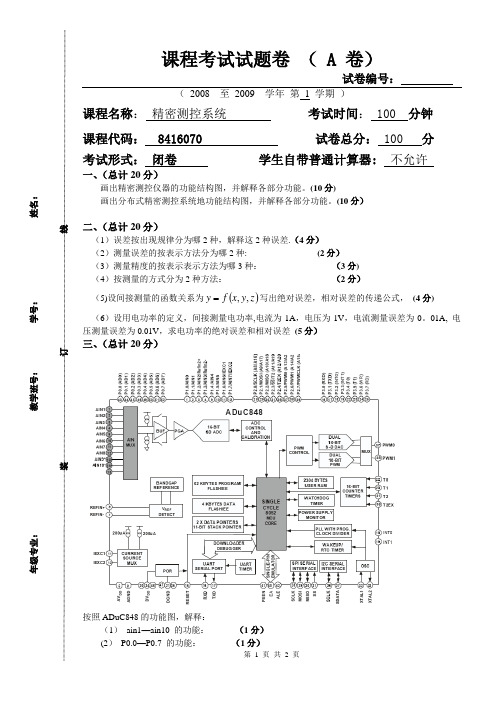

课程考试试题卷 （ A 卷） 试卷编号： 第 1 页 共 2 页 （ 2008 至 2009 学年 第_1_学期 ） 课程名称： 精密测控系统 考试时间： 100 分钟 课程代码： 8416070 试卷总分： 100 分 考试形式： 闭卷 学生自带普通计算器: 不允许 一、（总计20分） 画出精密测控仪器的功能结构图，并解释各部分功能。
(10分) 画出分布式精密测控系统地功能结构图，并解释各部分功能。
(10分） 二、（总计20分） （1）误差按出现规律分为哪2种，解释这2种误差.（4分） （2）测量误差的按表示方法分为哪2种: (2分） （3）测量精度的按表示表示方法为哪3种： （3分) （4）按测量的方式分为2种方法： （2分） （5)设间接测量的函数关系为()z y x f y ,,=写出绝对误差，相对误差的传递公式， (4分) （6）设用电功率的定义，间接测量电功率,电流为1A ，电压为1V ，电流测量误差为0。
01A, 电压测量误差为0.01V ，求电功率的绝对误差和相对误差 (5分） 三、（总计20分）按照ADuC848的功能图，解释：（1） ain1—ain10 的功能： （1分）(2） P0.0—P0.7 的功能： （1分）年级专业：教学班号：学号：姓名：装订线第 2 页 共 2 页（3） 写出 PGA PWM PLL UART 的英文全程和中文解释:（4分）（4） 写出ADuC848 CPU 核的主要组成部分： (6分)（5) 写出ADuC848 片内的主要外设部件. （5分）(6） ADuC848 可扩展的外部数据空间最大可达多少？,画出接线简图.（5分）四、（总计20分）下图为湿度传感器检测电路，说明其工作原理，最终输出什么检测信号？（从刚接通电源开始描述） （10分）标明图上电阻阻值，电容容值,稳压管稳压电压.（4分）为什么要R12 R13 ？ (2分）如何调整周期？C4变小，信号会怎样变化？（2分）影响测量精度的因素有哪些?(2分）五、（总计20分） （a)传感器的非线性误差和温度误差的修正方法常用哪2种方法，这2种误差修正方法的主要区别？ X 为AD 值10 20 40 Y 为温度(℃） 1.05 2.094.12 （b ）用1次插值法，求AD 值为15时的温度值？求AD 值为30时的温度值?求温度值为3℃时的AD 值？(10分）（c ）用1次拟和法，求AD 值为15时的温度值？(10分）1次插值公式：01101001011)(P a x a y x x x x y x x x x x +=--+--= 010001011,x a y a x x y y a -=--= 1次拟合公式：y = a0 + a1x x a a y 10+=)(1111120∑∑∑∑====-∆=n i n i i i i ni i n i i y x x y x a )(11111∑∑∑===-∆=n i ni i i n i i i y x y x n a 2112)(∑∑==-=∆n i i n i ix x n。
测控电路期末考试和答案一、单项选择题（每题2分，共20分）1. 在测控电路中，下列哪种元件不是基本的模拟电路元件？A. 电阻器B. 电容器C. 电感器D. 变压器答案：D2. 测控电路中，为了减少噪声干扰，通常采用的措施不包括以下哪项？A. 使用屏蔽电缆B. 增加信号放大C. 使用接地技术D. 增加信号频率答案：D3. 测控电路中，下列哪种电路不是放大电路？A. 运算放大器电路B. 差分放大器电路C. 电压跟随器电路D. 整流电路答案：D4. 在测控电路中，下列哪种元件用于隔离信号？A. 电阻器B. 电容器C. 电感器D. 二极管答案：B5. 测控电路中，下列哪种元件用于信号的滤波？A. 电阻器B. 电容器C. 电感器D. 晶体管答案：B6. 在测控电路中，下列哪种元件不是基本的数字电路元件？A. 逻辑门B. 触发器C. 运算放大器D. 计数器答案：C7. 测控电路中，下列哪种电路用于信号的调制？A. 调制器B. 编码器C. 解调器D. 滤波器答案：A8. 在测控电路中，下列哪种元件用于信号的整流？A. 电阻器B. 二极管C. 三极管D. 运算放大器答案：B9. 测控电路中，下列哪种元件用于信号的转换？A. 电阻器B. 电容器C. 电感器D. 传感器答案：D10. 在测控电路中，下列哪种元件用于信号的隔离？A. 电阻器B. 电容器C. 电感器D. 光耦答案：D二、多项选择题（每题3分，共15分）11. 测控电路中，下列哪些元件可以用于信号的放大？A. 电阻器B. 运算放大器C. 三极管D. 电感器答案：B, C12. 在测控电路中，下列哪些措施可以减少信号的干扰？A. 使用屏蔽电缆B. 增加信号频率C. 使用接地技术D. 增加信号幅度答案：A, C13. 测控电路中，下列哪些元件可以用于信号的滤波？A. 电阻器B. 电容器C. 电感器D. 二极管答案：B, C14. 在测控电路中，下列哪些元件可以用于信号的调制？A. 调制器B. 编码器C. 解调器D. 滤波器答案：A, C15. 测控电路中，下列哪些元件可以用于信号的隔离？A. 电阻器B. 电容器C. 电感器D. 光耦答案：B, D三、填空题（每题2分，共20分）16. 在测控电路中，_________电路用于将模拟信号转换为数字信号。

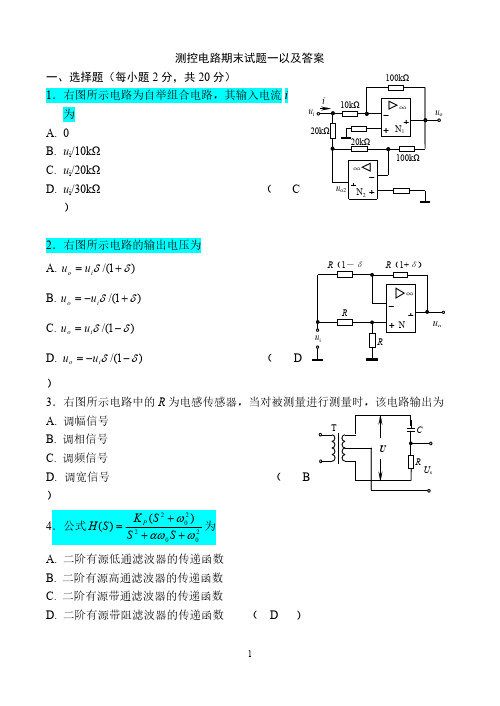

测控电路期末试题一以及答案一、选择题（每小题2分，共20分）1．右图所示电路为自举组合电路，其输入电流i为A.0B.u i /10kΩC.u i /20kΩD.u i /30kΩ （ C）2．右图所示电路的输出电压为A. )1/(δδ+=i o u uB. )1/(δδ+-=i o u uC. )1/(δδ-=i o u uD. （)1/(δδ--=i o u u ）3．右图所示电路中的R 为电感传感器，当对被测量进行测量时，该电路输出为A. 调幅信号B. 调相信号C. 调频信号D. 调宽信号 （ B）A. 二阶有源低通滤波器的传递函数B. 二阶有源高通滤波器的传递函数C. 二阶有源带通滤波器的传递函数D. 二阶有源带阻滤波器的传递函数（ D ）u i5．右图所示电路的输入信号u i 是代表测量振动幅值的交变信号，该电路可实现A. 负峰值运算B. 正峰值运算C. 峰峰值运算D. 绝对值运算（ A）6．一个10bit 逐次逼近A/D 转换器，其满量程电压为10V,若模拟输入电压,其数字输出量的数值为V 1 i u A. 0001100101B. 0001100110C. 0001000110D. 0001010101( B)7．在相位跟踪细分电路中，相位基准A. 既是反馈环节，又是细分机构，分频数等于细分数B. 是反馈环节，但不是细分机构C. 是细分机构，且分频数等于细分数，但不是反馈环节D. 既是反馈环节，又是细分机构，细分数是分频数的2倍( A)8．右图是晶体管三相桥式逆变器，对其特点的叙述哪一个是不正确的A. 每一相上桥臂晶体管与下桥臂晶体管各导通1200B.上、下桥臂晶体管导通状态互相间隔600C. 各相之间相位差为1200D. 换流只能在上下桥臂间进行 （ D）9．在PWM 功率转换电路中，有制动工作状态和不可逆的意思是A. 电路不能提供电动机电枢的反相电流和反相电压B. 电路能提供电动机电枢的反相电流但不能提供反相电压C. 电路不能提供电动机电枢的反相电流但能提供反向电压D. 电路既能提供电动机电枢的反相电流又能提供反相电压( B )10．晶闸管的关断条件是A. 阳极接低电平，阴极接高电平B. 阳极与阴极之间的电流小于其维持电流C. 阳极接低电平，阴极也接低电平D. 与阳极和阴极电压无关，仅需门极电压接低电平( B )二、简答题（30分）1．什么是隔离放大电路？画图并简述光电耦合隔离放大电路的基本工作原理。
《测控电路》试题(A 卷)答案-第3套考试说明：本课程为闭卷考试，答案一律答在后面得答题纸上，答在其它地方无效，可携带 计算器 。
一、填空题：（每题1分，共20分，将答案写在答题纸上）1、测控系统由 传感器 、 测量和控制电路 和 执行机构 三部分组成。
2、对测控电路的主要要求是 精度高 、 响应快 、 转换灵活 和 可靠性与经济性 。
3、测控电路的输入信号主要可分为 模拟信号 和 数字信号 两类。
4、噪声就是干扰有用信号的某种不希望的扰动。
通常，把外部来的称为 干扰 ，把内部产生的称为 噪声 。
5、在信号调制中常以一个高频正弦信号作为载波信号。
一个正弦信号可以对这三个参数进行调制，分别称为 调幅 、 调频 和 调相 。
6、滤波器按功能分类，可分为四大类： 低通 、 高通 、 带通 、 带阻 。
7、逆变器是一种将 直流电能 转变为 交流电能 的设备。
二、概念题（每题2分，共10分）1. 测量放大电路：在测量控制系统中，用来放大传感器输出的微弱电压，电流或电荷信号的放大电路称为测量放大电路，亦称仪用放大电路。
2. 高共模抑制比电路：有抑制传感器输出共模电压（包括干扰电压）的放大电路称为高共模抑制比放大电路。
3. 相敏检波电路是具有鉴别调制信号相位和选频能力的幅值检波（检幅）电路。
4. 电桥放大电路：由传感器电桥和运算放大器组成的放大电路或由传感器和运算放大器构成的电桥都称为电桥放大电路。
5. 调幅、调频、调相、脉冲调宽：调幅就是用调制信号x 去控制高频载波信号的幅值。
调频就是用调制信号x 去控制高频载波信号的频率。
调相就是用调制信号x 去控制高频载波信号的相位。
脉冲调制是指用脉冲作为载波信号的调制方法。
三、问答题（每题4分，共20分）得分 阅卷教师得分 阅卷教师 得分 阅卷教师1、信号放大电路的基本要求是什么？答：①低噪声；②低的输入失调电压和输入失调电流以及低的漂移；③高共模输入范围和高共模抑制比；④一定的放大倍数和稳定的增益；⑤线性好；⑥输入阻抗应与传感器输出阻抗相匹配；⑦足够的带宽和转换速率。
《测控电路》试题(A 卷)答案-第1套考试说明：本课程为闭卷考试，答案一律答在后面得答题纸上，答在其它地方无效，可携带 计算器 。
一、简答题：（共80分，将答案写在答题纸上）1、影响测控电路精度的主要因素有哪些？（10分） 答：影响测控电路精度的主要因素有：噪声与干扰；失调与漂移，主要是温漂； 线性度与保真度；输入与输出阻抗的影响。
2、举一例(画出电路原理图)说明何谓自举电路，应用于何种场合？ （10分） 答：自举电路是利用反馈使输入电阻的两端近似为等电位，减小向输入回路索取电流，从而提高输入阻抗的电路。
应用于传感器的输出阻抗很高（如电容式，压电式传感器的输出阻抗可达108Ω以上）的测量放大电路中。
图2-7所示电路就是它的例子。
3、 什么是隔离放大电路？应用于何种场合？（10分）答：隔离放大电路的输入、输出和电源电路之间没有直接的电路耦合，即信号在传输过程中没有公共的接地端。
它将输入被测信号放大或调制，并由光耦合器VLC 中的发光二极管装换成光信号，再通过光耦合器中的光电器件（如光敏二极管、光敏晶体管等）变换成电压或电流信号，最后由输出放大器放大输出。
4、什么是电磁兼容性，抑制电磁干扰的措施有哪些。
（10分）答：简称EMC ，装置或系统在其设置的预定场所投入实际运行时，既不受用围电磁环境的影响，又不影响周围的环境，也不发生性能恶化和误动作，而能按设计要求正常工作的能力。
1、抑制噪声源，直接消除干扰原因；得分 阅卷教师2、消除噪声源和受扰设备之间的噪声耦合和辐射；3、加强受扰设备抵抗电磁干扰的能力，降低其对噪声的敏感度。
5、按功能滤波器可分为哪几类?什么是滤波器的品质因数?（10分） 答：按功能滤波器可分为低通、高通、带通与带阻四类。
品质因数，是评价带通与带阻滤波器频率选择特性的一个重要指标:α1/=Qωω∆=0Q6、在测控系统中被测信号的变化频率为0~100Hz ，应当怎样选取载波信号的频率？应当怎样选取调幅信号放大器的通频带？信号解调后，怎样选取滤波器的通频带？（10分） 答：为了正确进行信号调制必须要求ωc >>Ω，通常至少要求ωc >10Ω。
测控电路期末考试题及答案# 测控电路期末考试题及答案一、选择题（每题2分，共20分）1. 测控电路中，模拟信号的采样定理要求采样频率至少为信号最高频率的多少倍？A. 1倍B. 2倍C. 4倍D. 8倍答案：B2. 下列哪个不是数字信号的优点？A. 抗干扰能力强B. 易于存储C. 易于传输D. 易于模拟答案：D3. 模数转换器（ADC）的主要功能是什么？A. 将数字信号转换为模拟信号B. 将模拟信号转换为数字信号C. 将数字信号放大D. 将模拟信号放大答案：B4. 信号的频率响应通常是指什么？A. 信号的幅度B. 信号的相位C. 信号的频率D. 信号的幅度与相位随频率的变化答案：D5. 在数字滤波器设计中，FIR滤波器与IIR滤波器的主要区别是什么？A. FIR滤波器使用有限脉冲响应B. IIR滤波器使用无限脉冲响应C. FIR滤波器设计简单D. IIR滤波器设计复杂答案：A B6. 信号的采样和量化过程分别对应了模拟信号的哪些处理？A. 采样对应了信号的幅度B. 采样对应了信号的时间C. 量化对应了信号的时间D. 量化对应了信号的幅度答案：B D7. 下列哪个是数字信号处理的优点？A. 易于实现B. 精度高C. 抗干扰能力强D. 所有选项都是答案：D8. 在信号的数字滤波中，低通滤波器的作用是什么？A. 允许低频信号通过，阻止高频信号B. 阻止低频信号，允许高频信号C. 允许所有信号通过D. 阻止所有信号答案：A9. 在数字信号处理中，傅里叶变换的逆变换主要用于什么？A. 从时域信号得到频域信号B. 从频域信号得到时域信号C. 从模拟信号得到数字信号D. 从数字信号得到模拟信号答案：B10. 什么是数字信号的量化误差？A. 信号采样时产生的误差B. 信号量化时产生的误差C. 信号传输时产生的误差D. 信号放大时产生的误差答案：B二、简答题（每题10分，共20分）1. 简述模拟信号与数字信号的区别。
中国矿业大学2011～2012学年第二学期《测控电路》试卷（A）卷考试时间：100 分钟考试方式:开卷学院机电学院班级姓名学号一、简答题（本题共4小题，每小题4分，共16分)1、运算放大器的输入失调电压2、差动放大电路3、调幅信号的包络检波4、PWM电路的基本构成和直流电动机的PWM调速的基本原理二、问答题（本题共3小题，每小题8分,共24分）1、用二极管和运算放大器构成的基本对数运算放大电路实际应用中需要做哪些改进？2、输入信号为正弦波形，画出此信号经过一般过零比较器和滞回比较器的输出波形图,并简单说明滞回比较器的优点3、比较巴特沃斯和切比雪夫滤波器的特点三、如图为辨向电路。
输入信号为A、B为方波脉冲信号。
正向移动时，A超前B信号90度，反向移动时，B超前A信号90度。
回答以下问题：（1）画出在正向移动时指明各点A、B、C、D、Y1、Y2的波形.（2）简述对输出信号YI、Y2如何处理,可以实现辨向.（15分）（第三题图）四、无限增益多路反馈二阶滤波电路传递函数的一般公式为:325432121Y Y Y Y Y Y Y Y Y s H ++++-=)()(如图为一实际滤波电路.参数为R1=33k,R2=43k,R3=68k ，C1=0。
01uF,C2=0。
0015uF.（1）求电路的传递函数。
（2）根据电路传递函数求电路的增益、固有频率.(15分）（第四题图）五、就直流电机回答以下问题：（1）直流电机的PWM 的调速原理。
（2）给出一种三角波发生电路,就其工作过程作解释。
(15分） 六、如图所示电路，回答以下问题:（1）推导出输出电压Uo 与输入电压U1、U2之间的关系式。
（2)在应用时如何选择器件?(3） 设输入差模信号在10~40mV 之间变化。
取R4=40k ，R3=20k ，R1=R2=10k,试卷A 参考答案一、（每小题4分，共16分）1、输出为零时加在输入端的补偿电压。
2、将两输入信号分别加在运放的同相和反相输入端，输出为两信号的差模放大信号的电路.3、检出调幅信号包络线的解调方法。
安徽工业大学2018-2019学年度第一学期 《测控电路》课程期末考试卷（A ）院系：___________班级：____________学号：___________姓名：____________大 项 一 二 三 四 五 总 分 统分人 得 分一、填空题（每空2分，共22分）1.测控系统的信号运算电路如图1-1所示，图二极管D 的作用是_________________。
若V E =1，=vo _____________。
2.C X 为电容传感器，运放为理想，如图1-2所示，输出电压v O 为_____________。
3.LED 发光管的工作电流为15~20mA ，驱动电路如图1-3所示，则R 的取值为____________。
（图1-1） （图1-2） （图1-3）4.在实际的遥传系统中，往往需要测量和控制量很多，为了能够用一个信道传送多路信号信息，常采用______________技术。
一种是频率法，另一种是_________________。
5.电路如图1-4所示中，若D Z 为5V 稳压管，则输出电压v O =_________________V 。
运算放大器内部电路级间的信号耦合常采用的方式为________________耦合方式。
6.图1-5所示为间接调频电路的原理框图，图中序号①为________________、序号②为___________________。
（图1-4） （图1-5）7.共阴极七段数码管要显示“7”，则驱动译码器 芯片CD4511的输出端口g f e d c b a 的数码应为：_____________________。
二、选择题（在备选答案中选出一个正确答案，并将其填在答题栏内。
每小题2分，共10分）1.在测控系统中要设计一个10倍的同相放大器，电路如图2-1所示，若要求误差≤1%，且采用LF741作运放（最大输出电流为20～30mA ），下列选项中符合实际要求为（ ）。
A. R 1=20M Ω R 2 =180M Ω R 3 = 18M Ω B. R 1=1k Ω R 2 =9k Ω R 3 = 900ΩC. R 1=3M Ω R 2=27M Ω R 3 = 2.7M ΩD. R 1=4Ω R 2 =36Ω R 3 =3.6Ω 2.测控系统电路如图2-2所示电路的输出电压为（ ）。
A. B.C. D.（图2-1） （图2-2）3.在下列滤波器的幅频特性图示中，属于带通滤波器的是（ ）。
（A ） （B ） （C ） （D ）4.测控的某放大器增益可控电路如图2-3所示，R F 的阻值为20kΩ，R 0 ~R 7的阻值为1kΩ、2.2kΩ、3kΩ、3.9kΩ、4.7kΩ、5.1kΩ、6.8kΩ、9.1kΩ。
若要使输入信号放大5倍（设芯片内晶体管的导通压降忽略），则控制码D 2D 1D 0为（ ）。
A.101 B.010 C.100 D.0015.设计一个低通滤波器，要求它的3dB 点在150Hz （图2-3）和300Hz ，且在50Hz 处和900Hz 处最小衰减50dB ，其陡度系数A s 可以选为（ ）。
A.2B.18C.6D.3题号 1 2 3 4 5 答案)1/(δδ+=vi v O )1/(δδ+-=vi v O)1/(δδ--=vi v O )1/(δδ-=vi v O三、判断题（正确的在括号内打钩，错误的打叉。
每小题1分，共8分） 1.变频控制的笼式或绕线式电动机，转速sfn +=1600。
（ ）2.α的倒数称为品质因数Q ，它是评价带通和带阻滤波器的频率选择的一个重要指标，有Q =ω0/∆ω =f 0/ B 。
（ ）3.光电耦合器的传输比CTR 为CTR =∆i C /∆i D ，其数值比β值小，一般只有0.1~1.5。
（ ）4.任何数模转换器（DAC ）都包含三个基本功能：采样、量化和编码。
（ ）5.心电信号通过导线和电极加到心电图机放大器的输入端，常把导线和电极合在一起称为导联。
（ ）6.在测控电路设计中应尽量提高第一级的功率增益，尽量降低第一级的噪声。
（ ）7.高通滤波器的传递函数式在b 0=b 1=0，b 2=K 0ω2，20220)(ωαωω++=s s K s K 。
（ ） 8.逆变器是一种将交流电能转变为直流电能的设备，常由于电动机的调速控制和功率电源输出控制。
（ ）四、简答题（第1小题10分，第2、3小题均为6分，共22分）1.设计一套测控系统的遵循的原则及整体设计考虑事项。
2.影响测控电路精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特别注意?3.什么信号称作是SWPM?五、计算与分析题（第1、2、4小题均为10分，第3题8分，共38分）1.电路如图5-1中，若输入R 1=10k Ω，R 2=20k Ω，v i =10mV ，q = 0.8，n = 5，求v o 电压。
（试推导出其输出电压v o 与输入电压v i 的关系式。
）（图5-1）2.测控电路如图5-2所示，若电路中R 1 = R 2 = R 3 = R 4/2 ，分析其电路性质及运算情况。
（图5-2）4.设计一个测控电路，要求实现函数f(x)=3.5x-2.67x2。
3.如图5-3电路所示是单臂桥式电路，请推导电压v O的计算公式，并根据计算公式说明其特点。
如果v f=10V，R0=100Ω，δ=1%，请计算输出电压。
如果要使失调电压和失调电流所引起的输出均小于1mV，那么要求运放的失调电压和失调电流各为多少?（图5-3）mVmV v O 30105)18.02(=⨯⨯-⨯=i i qv v R qR U ==+22-+=U U )1/(/111-=-+----n R UR U v nR U v o i)1/(/111-=-+-n R qv R qv v nR qv v ii o i i ii o nv nqv v -=2()iO nv q v 12-=i i i A i O v v v R R v v R R v -=⨯-=⋅-+=2232)1(3414一、填空题1. 确保输出不为负值（或≥0） 、i v2. -v iC 1/C X3. 135Ω~180Ω4. 多路复用 、 时间法5. -0.7V~+5V 、 直接耦合6. 调频器 、 晶体振荡器7. 0000111（或07H ）二、选择题三、判断题1. ×2. √3. √4. ×5. √6. √7. ×8. × 四、简答题1.答：遵循自上而下的原则。
整体考虑：（1）被测量的量其信号的大小与频率；（2）要控制的量； （3）系统的测量与控制的精度、性能；（4）系统的使用条件； （5）系统所具有功能；（6）系统的成本、设计或研发的时间。
考虑：（1）前级电路的输出阻抗越小越好；（2）后级阻抗不能过小，否则会影响前级输入信号；（3）合适的信号幅度。
2.答：影响测控电路精度的主要因素有：（1）噪声与干扰；（2）失调与漂移，主要是温漂； （3）线性度与保真度； （4）输入与输出阻抗的影响。
其中噪声与干扰，失调与漂移（含温漂）是最主要的，需要特别注意。
）3.答：在一个正弦波周期内，将六个功率器件利用三相将正弦波和三角波相交产生PWM信号方式通断时序进行区间分割和数据编码，从而得到SPWM 数据表格存储，CPU 将此表依次输出，驱动逆变器工作，周而复始得到SPWM 信号。
常有自然采样法和规则采样法。
五、计算与分析题1.解：输出电压v o 与输入电压vi 的关系表达式为： 同相输入端电压：2.解：本电路是一种具有高输入阻抗的线性整流电路。
采用是同相端输入。
vi >0时，VD1截止，VD2导通，A2的同相输入端与反相输入端输入相同的电压，得到v o=vi 。
当vi <0时，VD1导通，VD2截止。
选取R 1 = R 2 = R 3 = R 4/2，这时A1的输出为i i A v v R R v 2)1(12=+=。
A2输出：总之：i O v v =3.解：该电路为一典型的差分放大电路，其输出电压v o 为题号 1 2 3 4 5 答案BCCADif O v RRv -=2i nn Fo v R R R R R v +⋅+=)1(1221)1(i F i n n F O O O v R R v R R R RR v v v -+⋅+=+=267.25.3)(x x x f -=Ω=→⎪⎬⎫=++k R R R R n n n F 6.205.3)1)(1())1(2,(43112143412O O f f O R R R R R R V R R R R R R V R R v δ+====+⋅++-=f V 2δ-=该电路与可变桥臂的相对变化率成正比，而与桥臂电阻无关。
设输入失调电压为u OS 和输入失调电流为I OS ，当输出失调电压引起的输出小于1mV 时，输入失调电压u OS<（1×10-3）/(1+R2/R1)=0.4975mV ；（u OS 从同相端输入，v f =0） 输入失调电流为⎪⎪⎭⎫ ⎝⎛++⨯⨯O O OS R R I )1(12δ<1×10-3I OS < 9.95μA 。
4.解：根据题意分析函数f (x )包括一次项和二次项，因而可以接成平方电路的乘法器和运放组成的加减运算电路组成。
利用叠加原理，令运放反相输入为0，在同相输入作用下有：令运放同相输入为0，在反相输入作用下有：叠加有：当R=1k Ω，且考虑 则有：。
