东大15春学期《电机拖动》在线作业2答案

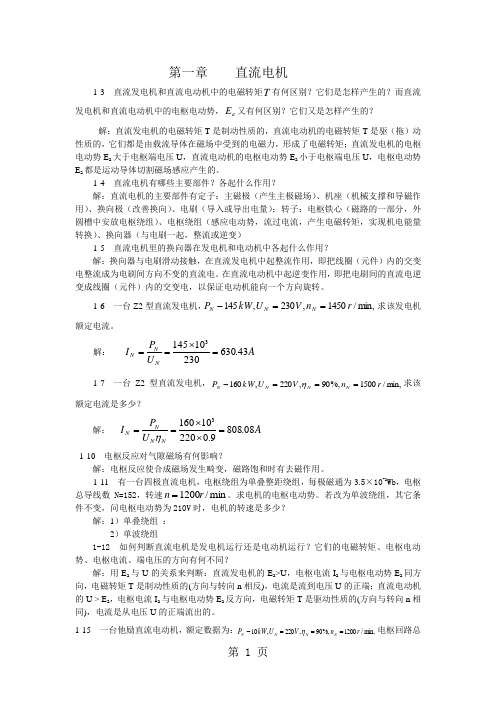

第一章 直流电机1-3 直流发电机和直流电动机中的电磁转矩T 有何区别？它们是怎样产生的？而直流发电机和直流电动机中的电枢电动势，a E 又有何区别？它们又是怎样产生的？解：直流发电机的电磁转矩T 是制动性质的，直流电动机的电磁转矩T 是驱（拖）动性质的，它们都是由载流导体在磁场中受到的电磁力，形成了电磁转矩；直流发电机的电枢电动势E a 大于电枢端电压U ，直流电动机的电枢电动势E a 小于电枢端电压U ，电枢电动势E a 都是运动导体切割磁场感应产生的。

1-4 直流电机有哪些主要部件？各起什么作用？解：直流电机的主要部件有定子：主磁极（产生主极磁场）、机座（机械支撑和导磁作用）、换向极（改善换向）、电刷（导入或导出电量）；转子：电枢铁心（磁路的一部分，外圆槽中安放电枢绕组）、电枢绕组（感应电动势，流过电流，产生电磁转矩，实现机电能量转换）、换向器（与电刷一起，整流或逆变）1-5 直流电机里的换向器在发电机和电动机中各起什么作用？解：换向器与电刷滑动接触，在直流发电机中起整流作用，即把线圈（元件）内的交变电整流成为电刷间方向不变的直流电。

在直流电动机中起逆变作用，即把电刷间的直流电逆变成线圈（元件）内的交变电，以保证电动机能向一个方向旋转。

1-6 一台Z2型直流发电机，m in,/1450,230,145r n V U kW P N N N ==-求该发电机额定电流。

解： A U P I N N N 43.630230101453=⨯== 1-7 一台Z2型直流发电机，m in,/1500%,90,220,160r n V U kW P N N N N ===-η求该额定电流是多少？解： A U P I N N NN 08.8089.022*******=⨯⨯==η 1-10 电枢反应对气隙磁场有何影响？解：电枢反应使合成磁场发生畸变，磁路饱和时有去磁作用。

1-11 有一台四极直流电机，电枢绕组为单叠整距绕组，每极磁通为3.5×10-2Wb ，电枢总导线数N=152，转速min /1200r n =。

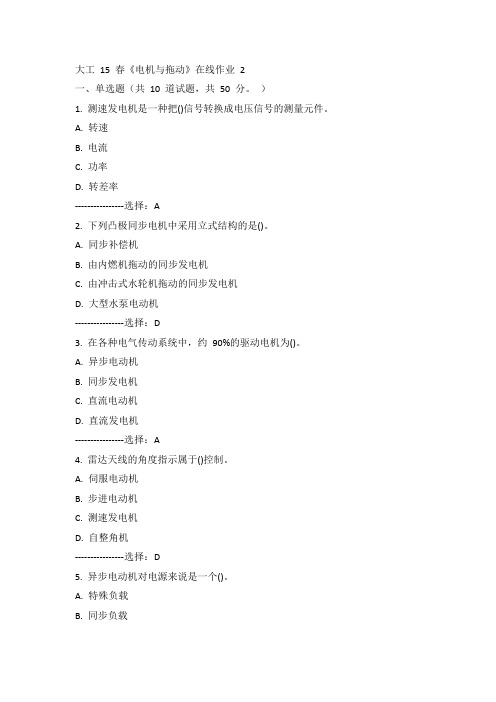

大工15 春《电机与拖动》在线作业 2
一、单选题（共10 道试题，共50 分。

）
1. 测速发电机是一种把()信号转换成电压信号的测量元件。

A. 转速
B. 电流
C. 功率
D. 转差率
----------------选择：A
2. 下列凸极同步电机中采用立式结构的是()。

A. 同步补偿机
B. 由内燃机拖动的同步发电机
C. 由冲击式水轮机拖动的同步发电机
D. 大型水泵电动机
----------------选择：D
3. 在各种电气传动系统中，约90%的驱动电机为()。

A. 异步电动机
B. 同步发电机
C. 直流电动机
D. 直流发电机
----------------选择：A
4. 雷达天线的角度指示属于()控制。

A. 伺服电动机
B. 步进电动机
C. 测速发电机
D. 自整角机
----------------选择：D
5. 异步电动机对电源来说是一个()。

A. 特殊负载
B. 同步负载。

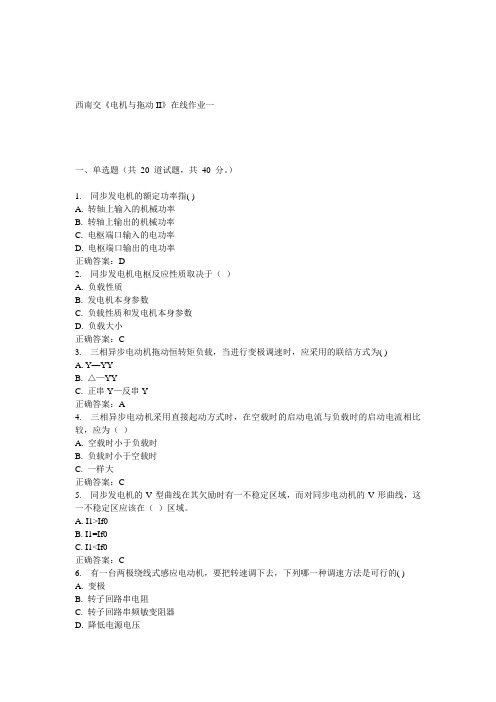

西南交《电机与拖动II》在线作业一
一、单选题（共20 道试题，共40 分。

）
1. 同步发电机的额定功率指( )
A. 转轴上输入的机械功率
B. 转轴上输出的机械功率
C. 电枢端口输入的电功率
D. 电枢端口输出的电功率
正确答案：D
2. 同步发电机电枢反应性质取决于（）
A. 负载性质
B. 发电机本身参数
C. 负载性质和发电机本身参数
D. 负载大小
正确答案：C
3. 三相异步电动机拖动恒转矩负载，当进行变极调速时，应采用的联结方式为( )
A. Y—YY
B. △—YY
C. 正串Y—反串Y
正确答案：A
4. 三相异步电动机采用直接起动方式时，在空载时的启动电流与负载时的启动电流相比较，应为（）
A. 空载时小于负载时
B. 负载时小于空载时
C. 一样大
正确答案：C
5. 同步发电机的V型曲线在其欠励时有一不稳定区域，而对同步电动机的V形曲线，这一不稳定区应该在（）区域。

A. I1>If0
B. I1=If0
C. I1<If0
正确答案：C
6. 有一台两极绕线式感应电动机，要把转速调下去，下列哪一种调速方法是可行的( )
A. 变极
B. 转子回路串电阻
C. 转子回路串频敏变阻器
D. 降低电源电压。

电机拖动大学考试题及答案一、选择题（每题2分，共20分）1. 电机拖动系统的基本组成包括以下哪项？A. 电机B. 传动装置C. 控制系统D. 所有以上选项答案：D2. 直流电机的转速与什么有关？A. 电源电压B. 电枢电流C. 磁通量D. 负载大小答案：B3. 交流电机中，同步电机的转速与什么因素有关？A. 电源频率B. 极对数C. 负载大小D. A和B答案：D4. 电机拖动系统中，以下哪种控制方式可以实现无级调速？A. 变电压调速B. 变极调速C. 变频调速D. 变转差率调速答案：C5. 以下哪种电机适用于频繁启动和制动的场合？A. 同步电机B. 异步电机C. 直流电机D. 伺服电机答案：C6. 电机的额定功率是指电机在什么条件下的输出功率？A. 最大负荷B. 额定电压和额定频率C. 长时间运行D. 所有以上选项答案：D7. 电机拖动系统中，以下哪种因素会影响电机的效率？A. 电机的额定功率B. 电机的负载C. 电机的温升D. 所有以上选项答案：D8. 电机的起动电流通常比额定电流大多少？A. 2-3倍B. 3-5倍C. 5-7倍D. 7倍以上答案：B9. 在电机拖动系统中，以下哪种现象会导致电机过热？A. 电源电压过高B. 电机负载过大C. 电机散热不良D. 所有以上选项答案：D10. 电机拖动系统中，以下哪种方式可以提高系统的功率因数？A. 并联电容器B. 串联电感器C. 增加电机转速D. A和B答案：D二、填空题（每空2分，共20分）11. 电机拖动系统的动态性能包括________、________和________。

答案：起动、制动、调速12. 电机的额定电压是指电机在________和________下长期运行时的电压。

答案：额定功率、额定频率13. 电机的额定电流是指电机在________和________下长期运行时的电流。

答案：额定电压、额定频率14. 在电机拖动系统中，________是指电机在额定电压和额定频率下，能够输出的最大功率。

变压器部分习題与鮮答1、为了得到正弦感应电势，当铁心不饱和吋，空载电流各成何种波形？为什么？答：为了得到正弦感应电势，根据E = -W业知，就必须使磁通也是正弦量，当铁心dt不饱和时0*/()，故，此时空载电流也是正弦变化量，即呈正弦波。

当铁心饱和时，空载电流比磁通变化大，此时空载电流呈尖顶波形。

2、为什么对以把变压器的空载损耗近似看成是铁耗，而把短路损耗看成是铜耗？变压器实际负载时实际的铁耗和铜耗与空载损耗和短路损耗有无区别？为什么？答：因为空载时电流很小，在空载损耗屮铁耗占绝大多数，所以空载损耗近似看成铁耗。

而短路吋，短路电压很低，因而磁通很小，铁耗也很小，短路损耗中铜耗占绝大多数，所以近似把短路损耗看成铜耗。

实际负载时铁耗和铜耗与空载时的铁耗和铜耗有差别，因为后一个是包含有其它损耗。

3、变压器的其它条件不变，仅将原、副边线圈匝数变化±10%,试问对兀”和无川的影响怎样？如果仅将外施电压变化±10%,其影响怎样？如果仅将频率变化±10%,其影响又怎样？答：因为心=2〃w2 » £ = 4.44用0” - U ,所以当原、副边匝数变化土10% 吋，兀w变化±20%。

由于w变化±10%,而U不变，使0”变化不10%。

又因为Xm = 2/tf w2磁通0”变化±10%时于饱和影响，A加变化土k%,所以兀”的变化大于±20%。

将外施电压变化± 10%时，0”也将变化干10%,使兀⑹不变，Xm的变化大于刁10%。

这是因为0〃”变化+10%,由于磁路饱和影响，变化大于+10%0如果将频率变化±10%, oc /,所以兀2变化±10%,而f变化±10%，则因为U不变，使0,”变化+10%o同样使兀加的变化大于±10%。

4、一台变压器，原设计频率为50赫兹，现将它接到60赫兹的电网上运行，额定电压不变。

长风破浪会有时，直挂云帆济沧海。

住在富人区的她东北大学智慧树知到“电气工程及其自动化”《电机拖动》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.物理中线是电枢表面磁场的分界线。

()A、错误B、正确2.定子旋转磁场与转子同步。

()A、错误B、正确3.物理中线是电枢表面磁场的分界线( )。

A、正确B、错误正确答案：A4.电动机调速范围受最小静差率的制约。

()A、错误B、正确5.交流绕组60度相带的分布系数高于120度相带的分布系数( )。

A、正确B、错误正确答案：A6.交流电机通入交流电，所以电机转速不断变化﹔直流电机通入直流电，所以电机转速恒定。

()A.正确B.错误7.定子旋转磁场与转子同步()。

A、正确B、错误正确答案：B8.使用变压器标幺值计算电路参数，要将二次侧参数折算到一次侧( )。

A、正确B、错误正确答案：B9.一台三相异步电动机，电源频率为50Hz，极对数是2，这台电动机的旋转磁场转速为3000转/分()。

A、正确B、错误正确答案：B10.电动机调速范围受最小静差率的制约。

()A.正确B.错误11.机械特性曲线硬度好，表示电磁转矩有较大变化时，电机转速变化不大。

()A、错误B、正确12.发电机的电磁转矩和空载转矩是阻碍电机旋转的制动转矩()。

A、正确B、错误正确答案：A13.直流电动机主磁极在气隙中建立的磁场称为主磁场( )。

A、正确B、错误正确答案：A14.三相异步电动机正常运行时，负载转矩增加，转差率增大。

()A.正确B.错误15.起重机提升或下放同一重物时，传动机构损耗一样，但系统效率不一样( )。

A、正确B、错误正确答案：A第2卷一.综合考核(共15题)1.绕线式异步电动机转子回路串电阻越大，起动转矩越大，最大转矩也越大。

()A、错误B、正确2.电动机运行时间与工作周期之比成为负载持续率()。

A、正确B、错误正确答案：A3.物理中线是电枢表面磁场的分界线。

西交《电机与拖动》在线作业一、单选题（共36 道试题，共72 分。

）1. 下放重物时，传动机构的损耗由________承担。

A. 电动机B. 重物C. A和BD. 以上都不对正确答案：B2.A. 相绕组轴线位置；B. B相绕组轴线位置；C. C相绕组轴线位置；D. 其他位置。

正确答案：D3. 额定电压为220V/110V的变压器，若将二次侧误接接到220V的电源上，则其空载电流将_________。

A. 大于正确接法时的空载电流；B. 等于正确接法时的空载电流；C. 小于正确接法时的空载电流。

正确答案：A4. 他励直流电动机倒拉反转制动适合于__________恒转矩负载。

A. 位能性；B. 反抗性。

正确答案：A5.A. 808.3A；B. 56A；C. 18.67A；D. 32.33A。

正确答案：D6. 额定电压为10000/400V的三相变压器负载运行时，若二次侧电压为410V，则负载的性质为______________。

A. 电阻；B. 电阻、电感；C. 电阻、电容。

正确答案：C7. 额定电压为220/110V的变压器，若一次侧接到240V同频率的电源上，其励磁电抗将__________。

A. 大于一次侧接220V时的励磁电抗；B. 等于一次侧接220V时的励磁电抗；C. 小于一次侧接220V时的励磁电抗。

正确答案：C8. 电枢铁心冲片材料一般采用_______。

A. 薄钢板B. 硅钢片C. A和BD. 以上都不对正确答案：B9. 直流电动机中，换向器起_______作用A. 整流B. 逆变C. A和BD. 以上都不对正确答案：B10. 电动机拖动机床切削金属时，传动机构的损耗是由_______承担的A. 电动机B. 重物C. A和BD. 以上都不对正确答案：A11. 硅钢片的磁导率与真空磁导率相比较，结果为_______。

A. 硅钢片磁导率略大于真空磁导率；B. 硅钢片磁导率远大于真空磁导率；C. 硅钢片磁导率小于真空磁导率；D. 硅钢片磁导率约等于真空磁导率。

电机拖动考试题及答案一、单项选择题（每题2分，共20分）1. 电机拖动系统中，三相异步电动机的转子转速与同步转速之间的关系是（）。

A. 转子转速等于同步转速B. 转子转速略小于同步转速C. 转子转速等于两倍同步转速D. 转子转速略大于同步转速答案：B2. 直流电动机的电枢反应对电机性能的影响是（）。

A. 增加电枢磁通B. 减少电枢磁通C. 增加电枢电阻D. 减少电枢电阻答案：B3. 在电机拖动系统中，以下哪种控制方式可以提高系统的动态性能（）。

A. 开环控制B. 闭环控制C. 反馈控制D. 前馈控制答案：B4. 电机拖动系统中，同步电动机的启动方式不包括（）。

A. 异步启动B. 同步启动C. 变频启动D. 直接启动答案：D5. 电机拖动系统中，以下哪种电机适用于频繁启动和反转的场合（）。

A. 直流电动机B. 同步电动机C. 异步电动机D. 步进电动机答案：A6. 电机拖动系统中，电机的额定功率是指（）。

A. 电机在额定电压和额定电流下输出的功率B. 电机在额定电压和额定转速下输出的功率C. 电机在额定电流和额定转速下输出的功率D. 电机在额定电压和额定频率下输出的功率答案：A7. 电机拖动系统中，以下哪种电机的效率最高（）。

A. 直流电动机B. 同步电动机C. 异步电动机D. 步进电动机答案：B8. 电机拖动系统中，电机的额定电压是指（）。

A. 电机在额定工作状态下的电压B. 电机在空载状态下的电压C. 电机在起动状态下的电压D. 电机在短路状态下的电压答案：A9. 电机拖动系统中，电机的额定电流是指（）。

A. 电机在额定工作状态下的电流B. 电机在空载状态下的电流C. 电机在起动状态下的电流D. 电机在短路状态下的电流答案：A10. 电机拖动系统中，电机的额定转速是指（）。

A. 电机在额定工作状态下的转速B. 电机在空载状态下的转速C. 电机在起动状态下的转速D. 电机在短路状态下的转速答案：A二、多项选择题（每题3分，共15分）1. 电机拖动系统中，以下哪些因素会影响电机的效率（）。
