2019年春人教版九年级数学下册第29章投影与视图单元测试题有答案

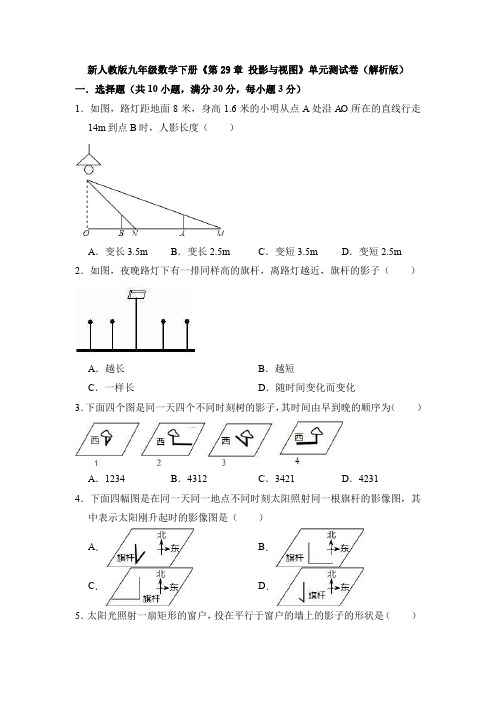

新人教版九年级数学下册《第29章投影与视图》单元测试卷（解析版）一．选择题（共10小题，满分30分，每小题3分）1．如图，路灯距地面8米，身高1.6米的小明从点A处沿AO所在的直线行走14m到点B时，人影长度（）A．变长3.5m B．变长2.5m C．变短3.5m D．变短2.5m 2．如图，夜晚路灯下有一排同样高的旗杆，离路灯越近，旗杆的影子（）A．越长B．越短C．一样长D．随时间变化而变化3．下面四个图是同一天四个不同时刻树的影子，其时间由早到晚的顺序为（）A．1234B．4312C．3421D．42314．下面四幅图是在同一天同一地点不同时刻太阳照射同一根旗杆的影像图，其中表示太阳刚升起时的影像图是（）A．B．C．D．5．太阳光照射一扇矩形的窗户，投在平行于窗户的墙上的影子的形状是（）A．与窗户全等的矩形B．平行四边形C．比窗户略小的矩形D．比窗户略大的矩形6．小阳和小明两人从远处沿直线走到路灯下，他们规定：小阳在前，小明在后，两人之间的距离始终与小阳的影长相等．在这种情况下，他们两人之间的距离（）A．始终不变B．越来越远C．时近时远D．越来越近7．如图，A，B，C，D是四位同学画出的一个空心圆柱的主视图和俯视图，正确的一组是（）A．A B．B C．C D．D8．由4个相同的小立方体搭成的几何体如图所示，则它的主视图是（）A．B．C．D．9．如图，是由几个大小相同的小立方块所搭几何体的俯视图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体的主视图是（）A．B．C．D．10．下图是某学校操场上单杠（图中实线部分）在地面上的影子（图中虚线部分），根据图中所示，可判断形成该影子的光线为（）A．太阳光线B．灯光光线C．可能为太阳光线或灯光光线D．该影子实际不可能存在二．填空题（共6小题，满分18分，每小题3分）11．如图，在路灯的同侧有两根高度相同的木棒，请分别画出这两根木棒的影子．12．如图，当太阳光与地面上的树影成45°角时，树影投射在墙上的影高CD 等于2米，若树根到墙的距离BC等于8米，则树高AB等于米．13．请写出一个主视图、左视图和俯视图完全一样的几何体．14．一个几何体的主视图和俯视图如图所示，若这个几何体最多有m个小正方体组成，最少有n个小正方体组成，m+n＝．15．如图是由若干个大小相同的小正方体摆成的几何体．那么，其三种视图中，面积最小的是．16．如图是由棱长相等的小立方体摆成的几何体的主视图与俯视图，根据视图可以判断组成这个几何体至少要个小立方体．三．解答题（共8小题，满分72分）17．（8分）有两根木棒AB，CD在同一平面上直立着，其中AB这根木棒在太阳光下的影子BE如图所示，请你在图中画出这时木棒CD的影子．18．（8分）一个几何体由几块相同的小正方体叠成，它的三视图如下图所示．请回答下列问题：（1）填空：①该物体有层高；②该物体由个小正方体搭成；（2）该物体的最高部分位于俯视图的什么地方？（注：在俯视图上标注，并有相应的文字说明）19．（8分）下列物体是由六个棱长为1cm的正方体组成如图的几何体．（1）该几何体的体积是，表面积是；（2）分别画出从正面、左面、上面看到的立体图形的形状．20．（8分）根据如图视图（单位：mm），求该物体的体积．21．（8分）一个几何体是由若干个棱长为3cm的小正方体搭成的，从正面、左面、上面看到的几何体的形状图如图所示：（1）在“从上面看”的图中标出各个位置上小正方体的个数；（2）求该几何体的体积．22．（10分）已知：如图，AB和DE是直立在地面上的两根立柱，AB＝5m，某一时刻，AB在阳光下的投影BC＝4m．（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影长时，同时测出DE在阳光下的投影长为6m，请你计算DE的长．23．（10分）如图，在路灯下，小明的身高如图中线段AB所示，他在地面上的影子如图中线段AC所示，小亮的身高如图中线段FG所示，路灯灯泡在线段DE上．（1）请你确定灯泡所在的位置，并画出小亮在灯光下形成的影子．（2）如果小明的身高AB＝1.6m，他的影子长AC＝1.4m，且他到路灯的距离AD ＝2.1m，求灯泡的高．24．（12分）一个物体是由棱长为3cm的正方体模型堆砌而成的，其视图如图：（1）请在俯视图上标出小正方体的个数（2）求出该物体的体积是多少．（3）该物体的表面积是多少？2019年春新人教版九年级数学下册《第29章投影与视图》单元测试卷参考答案与试题解析一．选择题（共10小题，满分30分，每小题3分）1．如图，路灯距地面8米，身高1.6米的小明从点A处沿AO所在的直线行走14m到点B时，人影长度（）A．变长3.5m B．变长2.5m C．变短3.5m D．变短2.5m 【分析】小明在不同的位置时，均可构成两个相似三角形，可利用相似比求人影长度的变化．【解答】解：设小明在A处时影长为x，AO长为a，B处时影长为y．∵AC∥OP，BD∥OP，∴△ACM∽△OPM，△BDN∽△OPN，∴，，则，∴x＝；，∴y＝，∴x﹣y＝3.5，故变短了3.5米．故选：C．【点评】此题考查相似三角形对应边成比例，应注意题中三角形的变化．2．如图，夜晚路灯下有一排同样高的旗杆，离路灯越近，旗杆的影子（）A．越长B．越短C．一样长D．随时间变化而变化【分析】连接路灯和旗杆的顶端并延长交平面于一点，这点到旗杆的底端的距离是就是旗杆的影长，画出相应图形，比较即可．【解答】解：由图易得AB＜CD，那么离路灯越近，它的影子越短，故选：B．【点评】此题主要考查了中心投影，用到的知识点为：影长是点光源与物高的连线形成的在地面的阴影部分的长度．3．下面四个图是同一天四个不同时刻树的影子，其时间由早到晚的顺序为（）A．1234B．4312C．3421D．4231【分析】由于太阳早上从东方升起，则早上树的影子向西；傍晚太阳在西边落下，此时树的影子向东，于是可判断四个时刻的时间顺序．【解答】解：时间由早到晚的顺序为4312．故选：B．【点评】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．4．下面四幅图是在同一天同一地点不同时刻太阳照射同一根旗杆的影像图，其中表示太阳刚升起时的影像图是（）A．B．C．D．【分析】太阳从东方升起，故物体影子应在西方，所以太阳刚升起时，照射一根旗杆的影像图，应是影子在西方．【解答】解：太阳东升西落，在不同的时刻，同一物体的影子的方向和大小不同，太阳从东方刚升起时，影子应在西方．故选：C．【点评】本题考查平行投影的特点和规律．在不同的时刻，同一物体的影子的方向和大小也不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚物体的指向是：西﹣西北﹣北﹣东北﹣东，影长由长变短，再变长．5．太阳光照射一扇矩形的窗户，投在平行于窗户的墙上的影子的形状是（）A．与窗户全等的矩形B．平行四边形C．比窗户略小的矩形D．比窗户略大的矩形【分析】太阳光照射一扇矩形的窗户，根据在同一时刻，不同物体的物高和影长成比例，且平行物体的投影仍旧平行．故可知矩形的窗户的投影是与窗户全等的矩形．【解答】解：太阳光照射一扇矩形的窗户，投在平行于窗户的墙上的影子的形状是与窗户全等的矩形．故选：A．【点评】本题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例，且平行物体的投影仍旧平行．6．小阳和小明两人从远处沿直线走到路灯下，他们规定：小阳在前，小明在后，两人之间的距离始终与小阳的影长相等．在这种情况下，他们两人之间的距离（）A．始终不变B．越来越远C．时近时远D．越来越近【分析】由题意易得，小阳和小明离光源是由远到近的过程，根据中心投影的特点，即可得到身影越来越短，而两人之间的距离始终与小阳的影长相等，则他们两人之间的距离越来越近．【解答】解：因为小阳和小明两人从远处沿直线走到路灯下这一过程中离光源是由远到近的过程，所以他在地上的影子会变短，所以他们两人之间的距离越来越近．故选D．【点评】本题综合考查了中心投影的特点和规律．中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短．7．如图，A，B，C，D是四位同学画出的一个空心圆柱的主视图和俯视图，正确的一组是（）A．A B．B C．C D．D【分析】主视图是从几何体的正面看所得到的视图，俯视图是从几何体的上面看所得到的图形．【解答】解：主视图是矩形且中间有两道竖杠，俯视图是两个同心圆，故选：D．【点评】此题主要考查了三视图，关键是掌握主视图和俯视图所看的位置．8．由4个相同的小立方体搭成的几何体如图所示，则它的主视图是（）A．B．C．D．【分析】主视图有2列，每列小正方形数目分别为2，1．【解答】解：几何体的主视图有2列，每列小正方形数目分别为2，1，故选：A．【点评】本题考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．9．如图，是由几个大小相同的小立方块所搭几何体的俯视图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体的主视图是（）A．B．C．D．【分析】由俯视图知该几何体共2列，其中第1列前一排1个正方形、后1排2个正方形，第2列只有前排2个正方形，据此可得．【解答】解：由俯视图知该几何体共2列，其中第1列前一排1个正方形、后1排2个正方形，第2列只有前排2个正方形，所以其主视图为：故选：C．【点评】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．10．下图是某学校操场上单杠（图中实线部分）在地面上的影子（图中虚线部分），根据图中所示，可判断形成该影子的光线为（）A．太阳光线B．灯光光线C．可能为太阳光线或灯光光线D．该影子实际不可能存在【分析】解答本题关键是要区分开平行投影和中心投影．若形成的影子是由太阳光照射形成的影子，则两直线一定平行；若形成的影子是由灯光照射而形成的影子，则两直线一定相交．据此判断即可．【解答】解：若形成的影子是由太阳光照射形成的影子，则两直线一定平行；若形成的影子是由灯光照射而形成的影子，则两直线一定相交．所以可判断形成该影子的光线为灯光光线．故选B．【点评】本题综合考查了平行投影和中心投影的特点和规律．中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短．平行投影的特点是：在同一时刻，不同物体的物高和影长成比例．二．填空题（共6小题，满分18分，每小题3分）11．如图，在路灯的同侧有两根高度相同的木棒，请分别画出这两根木棒的影子．【分析】根据光源和两根木棒的物高得影子长即可．【解答】解：如图所示：【点评】本题考查中心投影的特点与应用，解决本题的关键是根据光源和两根木棒的物高得影子长．12．如图，当太阳光与地面上的树影成45°角时，树影投射在墙上的影高CD 等于2米，若树根到墙的距离BC等于8米，则树高AB等于10米．【分析】作DH⊥AB于H，如图，易得四边形BCDH为矩形，则DH＝BC＝8m，CD＝BH＝2m，利用平行投影得到∠ADH＝45°，则可判断△ADH为等腰直角三角形，所以AH＝DH＝8m，然后计算AH+BH即可．【解答】解：作DH⊥AB于H，如图，则DH＝BC＝8m，CD＝BH＝2m，根据题意得∠ADH＝45°，所以△ADH为等腰直角三角形，所以AH＝DH＝8m，所以AB＝AH+BH＝8m+2m＝10m．故答案为10．【点评】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．13．请写出一个主视图、左视图和俯视图完全一样的几何体正方体．【分析】主视图、左视图、俯视图是物体分别从正面、左面和上面看，所得到的图形．【解答】解：球的三视图都为圆；正方体的三视图都为正方形．故答案为：正方体．【点评】本题考查学生对三视图的掌握程度以及灵活运用能力，同时也体现了对空间想象能力方面的考查．14．一个几何体的主视图和俯视图如图所示，若这个几何体最多有m个小正方体组成，最少有n个小正方体组成，m+n＝16．【分析】这种题需要空间想象能力，可以想象这样的小立方体搭了左中右三排，但最左排可以为4～6个小正方体，依此求出m、n的值，从而求得m+n的值．【解答】解：最少需要7块如图（1），最多需要9块如图（2）故m＝9，n＝7，则m+n＝16．【点评】本题灵活考查了三种视图之间的关系以及视图和实物之间的关系，同时还考查了对图形的想象力．15．如图是由若干个大小相同的小正方体摆成的几何体．那么，其三种视图中，面积最小的是左视图．【分析】如图可知该几何体的正视图由6个小正方形组成，左视图是由34小正方形组成，俯视图是由6个小正方形组成，易得解．【解答】解：如图，该几何体正视图是由6个小正方形组成，左视图是由4个小正方形组成，俯视图是由6个小正方形组成，故三种视图面积最小的是左视图．故答案为：左视图．【点评】本题考查的是三视图的知识以及学生对该知识点的巩固，难度属简单．解题关键是找到三种视图的正方形的个数．16．如图是由棱长相等的小立方体摆成的几何体的主视图与俯视图，根据视图可以判断组成这个几何体至少要8个小立方体．【分析】由主视图求出这个几何体共有3层，再求出第二层、第三层最少的个数，由俯视图可得第一层正方体的个数，相加即可．【解答】解：由俯视图可以看出组成这个几何体的底面小正方体有5个，由主视图可知第二层最少有2个，第三层只有1个，故组成这个几何体的小正方体的个数最少为：5+2+1＝8（个）．故答案为：8．【点评】本题主要考查学生由三视图判断几何体，同时也体现了对空间想象能力方面的考查．做题要掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”．三．解答题（共8小题，满分72分）17．（8分）有两根木棒AB，CD在同一平面上直立着，其中AB这根木棒在太阳光下的影子BE如图所示，请你在图中画出这时木棒CD的影子．【分析】连接AE，过点C作AE的平行线，过点D作BE的平行线，相交于点F，DF即为所求．【解答】解：【点评】本题考查平行投影的作图，难度不大，体现了学数学要注重基础知识的新课标理念．会灵活运用性质作图．18．（8分）一个几何体由几块相同的小正方体叠成，它的三视图如下图所示．请回答下列问题：（1）填空：①该物体有3层高；②该物体由8个小正方体搭成；（2）该物体的最高部分位于俯视图的什么地方？（注：在俯视图上标注，并有相应的文字说明）【分析】（1）由三视图中的主视图和左视图可得，该物体有3层高；依据俯视图即可得到该物体由8个小正方体搭成；（2）由三视图中的主视图和左视图可得，该物体的最高部分位于俯视图的左上角．【解答】解：（1）由三视图中的主视图和左视图可得，该物体有3层高；俯视图中各位置的正方体的个数如下：∴该物体由8个小正方体搭成；故答案为：3，8；（2）如图所示，该物体的最高部分位于俯视图的左上角，即阴影部分：【点评】本题考查了由三视图判断几何体，由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．19．（8分）下列物体是由六个棱长为1cm的正方体组成如图的几何体．（1）该几何体的体积是6cm3，表面积是24cm2；（2）分别画出从正面、左面、上面看到的立体图形的形状．【分析】（1）根据几何体的形状得出立方体的体积和表面积即可；（2）主视图有3列，从左往右每一列小正方形的数量为2，2，1；左视图有2列，小正方形的个数为2，1；俯视图有3列，从左往右小正方形的个数为1，2，1．【解答】解：（1）几何体的体积：1×1×1×6＝6（cm3），表面积：5+5+3+3+4+4＝24（cm2）；故答案为：6cm3，24cm2；（2）如图所示：【点评】本题考查组合几何体的计算和三视图的画法；用到的知识点为：主视图、左视图、俯视图分别是从物体的正面、左面、上面看到的平面图形．20．（8分）根据如图视图（单位：mm），求该物体的体积．【分析】首先判断该几何体的形状由上下两个圆柱组合而成，然后计算体积即可．【解答】解：由三视图知：该几何体是两个圆柱叠放在一起，上面圆柱的底面直径为8，高为4，下面圆柱的底面直径为16，高为16，故体积为π（16÷2）2×16+π（8÷2）2×4＝1088πmm3．【点评】考查了由三视图判断几何体的知识，解题的关键是能够根据该几何体的三视图得到该几何体的形状．21．（8分）一个几何体是由若干个棱长为3cm的小正方体搭成的，从正面、左面、上面看到的几何体的形状图如图所示：（1）在“从上面看”的图中标出各个位置上小正方体的个数；（2）求该几何体的体积．【分析】（1）根据“俯视图打地基，主视图疯狂盖，左视图拆违章”的原则解答即可得；（2）根据每个正方体的体积乘以正方体的个数即可得．【解答】解：（1）如图所示：（2）该几何体的体积为33×（2+3+2+1+1+1）＝27×10＝270（cm3）．【点评】本题考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．22．（10分）已知：如图，AB和DE是直立在地面上的两根立柱，AB＝5m，某一时刻，AB在阳光下的投影BC＝4m．（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影长时，同时测出DE在阳光下的投影长为6m，请你计算DE的长．【分析】（1）根据已知连接AC，过点D作DF∥AC，即可得出EF就是DE的投影；（2）利用三角形△ABC∽△DEF．得出比例式求出DE即可．【解答】解：（1）作法：连接AC，过点D作DF∥AC，交直线BE于F，则EF就是DE的投影．（画图（1分），作法1分）．（2）∵太阳光线是平行的，∴AC∥DF．∴∠ACB＝∠DFE．又∵∠ABC＝∠DEF＝90°，∴△ABC∽△DEF．∴＝，∵AB＝5m，BC＝4m，EF＝6m，∴，∴DE＝7.5（m）．【点评】此题主要考查了平行投影的画法以及相似三角形的应用，根据已知得出△ABC∽△DEF是解题关键．23．（10分）如图，在路灯下，小明的身高如图中线段AB所示，他在地面上的影子如图中线段AC所示，小亮的身高如图中线段FG所示，路灯灯泡在线段DE上．（1）请你确定灯泡所在的位置，并画出小亮在灯光下形成的影子．（2）如果小明的身高AB＝1.6m，他的影子长AC＝1.4m，且他到路灯的距离AD ＝2.1m，求灯泡的高．【分析】（1）连接CB延长CB交DE于O，点O即为所求．（2）连接OG，延长OG交DF于H．线段FH即为所求．（3）根据＝，可得＝，即可推出DE＝4m．【解答】（1）解：如图，点O为灯泡所在的位置，线段FH为小亮在灯光下形成的影子．（2）解：由已知可得，＝，∴＝，∴OD＝4m．∴灯泡的高为4m．【点评】本题考查中心投影、解题的关键是正确画出图形，记住物长与影长的比的定值，属于基础题，中考常考题型．24．（12分）一个物体是由棱长为3cm的正方体模型堆砌而成的，其视图如图：（1）请在俯视图上标出小正方体的个数（2）求出该物体的体积是多少．（3）该物体的表面积是多少？【分析】（1）根据三视图可分别得出俯视图上小立方体的个数；（2）根据（1）可得小正方体的个数为10，然后利用1个小正方体的体积乘以10即可；（3）根据三视图可得该物体的表面有多少个小正方形，然后利用1个小正方形的面积乘以个数即可．【解答】解：（1）如图所示：（2）3×3×3×10＝270（cm3），答：该物体的体积是270cm3；（3）3×3×38＝342（cm2），答：该物体的表面积是342cm2．【点评】本题考查由三视图想象立体图形．做这类题时要借助三种视图表示物体的特点，从主视图上弄清物体的上下和左右形状；从俯视图上弄清物体的左右和前后形状；从左视图上弄清楚物体的上下和前后形状，综合分析，合理猜想，结合生活经验描绘出草图后，再检验是否符合题意．人教版九年级数学下册期末高效复习：专题9 投影与视图人教版初中数学九年级下册第28章锐角三角函数专题9投影与视图题型一投影典例下列为某两个物体的投影，其中是在太阳光下形成投影的是(D)A B C D【解析】如答图，故选D.典例答图【点悟】判断是平行投影还是中心投影，关键是看光源，一般太阳光可以近似地看成平行光，因此，在太阳光下的投影是平行投影．在路灯、手电筒等点光源下的投影就是中心投影．变式跟进 1.某舞台的上方共挂有a，b，c，d四个照明灯，当只有一个照明灯亮时，一棵道具树和小玲在照明灯光下的影子如图Z9－1所示，则亮的照明灯是(B)图Z9－1A．a灯B．b灯C．c灯D．d灯题型二直棱柱的展开图典例[2018·雅安]下列图形不能折成一个正方体的是(B)A B C D【解析】B选项图形中含“7”字形，因此不能折成一个正方体，故选B.【点悟】正方体的展开图有“1＋4＋1”型、“2＋3＋1”型、“3＋3”型三种类型，其中“1”可以左右移动．注意“一”、“7”、“田”、“凹”字型的都不是正方体的展开图．变式跟进 2.[2018·大庆]将正方体的表面沿某些棱剪开，展成如图Z9－2所示的平面图形，则原正方体中与“创”字所在面相对的面的上标的字是(A)图Z9－2A．庆B．力C．大D．魅【解析】“141”型上下两个为相对面，其余的相对的面之间一定相隔一个正方形．故选A.3．[2017·海淀区一模]下列选项中，左边的平面图形能够折成右边封闭的立体图形的是(B)A BC D【解析】A．四棱锥的展开图有四个三角形，故A选项错误；B.根据长方体的展开图的特征，故B选项正确；C.正方体的展开图中，不存在“田”字形，故C 选项错误；D.圆锥的展开图中只有一个圆，故D选项错误．题型三几何体的三视图典例[2017·开封一模]下列四个几何体中，主视图与左视图相同的几何体有(D)A．1个B．2个C．3个D．4个【解析】①正方体的主视图与左视图都是正方形；②球的主视图与左视图都是圆；③圆锥主视图与左视图都是三角形；④圆柱的主视图和左视图都是长方形．故选D.【点悟】在画三视图时，一定要将物体的边、棱、顶点都体现出来，看得见的轮廓线画成实线，看不见的轮廓线画成虚线，不能漏掉．变式跟进 4.[2018·遂宁]如图Z9－3，5个完全相同的小正方体组成一个几何体，则这个几何体的主视图是(D)图Z9－3A B C D 5．[2017·聊城]如图Z9－4是由若干个小正方体组成的几何体的俯视图，小正方形中的数字表示该位置小正方体的个数，则这个几何体的主视图是(C)图Z9－4 A B C D【解析】主视图是从前往后看，由俯视图可知从左到右最高层数依次为2，3，1，∴这个几何体的主视图是C.6．[2017·烟台]如图Z9－5所示的工件，其俯视图是(B)图Z9－5 A B C D题型四由视图确定几何体的形状或组成个数典例[2017·峄城区模拟]如图Z9－6，是由几个相同的小正方体搭成的几何体的三种视图，则搭成这个几何体的小正方体的个数是(C)图Z9－6A．3个B．4个C．5个D．6个【解析】由俯视图可知，这个几何体的底层有4个小正方体，结合主视图、左视图可知上层后排左侧有1个正方体，所以组成该几何体的小正方体的个数是5个．。

人教版 九下数学第二十九章《投影与视图》单元测试及答案【1】一、选择题：（每小题3分，共60分）1）2．下面是空心圆柱在指定方向上的视图，正确的是（ ）3．如图是某物体的三视图，则该物体形状可能是（ ） （A ）长方体 （B ）圆锥体 （C ）立方体 （D ）圆柱体 4．下图中几何体的主视图是（ ）5．如图，左面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（ ）6．把图①的纸片折成一个三棱柱，放在桌面上如图②所示，则从左侧看到的面为（ ）（A ）Q （B ）R （C ）S （D ）T7．两个不同长度的的物体在同一时刻同一地点的太阳光下得到的投影是( ) （A ）相等 （B ）长的较长 （C ）短的较长 （D ）不能确定 8．正方形在太阳光的投影下得到的几何图形一定是( )（A ）正方形 （B ）平行四边形或一条线段 （C ）矩形 （D ）菱形（B ） （A ） （C ） （D ）主视图左视图（第3题） （B ）（A ）（C ）（D ）（B ）（A ）（C ）（D ）（B ） （A ） （C ） （D ）9．小明在操场上练习双杠时，在练习的过程中他发现在地上双杠的两横杠的影子（ ） （A ）平行 （B ）相交 （C ）垂直 （D ）无法确定10．在同一时刻，身高1.6m 的小强的影长是1.2m ，旗杆的影长是15m ，则旗杆高为（ ） （A ）16 m （B ）18 m （C ）20 m （D ）22 m11．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（ ） （A ）上午8时 （B ）上午9时30分 （C ）上午10时 （D ）上午12时12．如图是一根电线杆在一天中不同时刻的影长图，试按其一天中时间先后顺序排列，正确的是（ ）（A ）①②③④ （B ）④②③① （C ）④①③② （D ）④③②①13．下图是由一些相同的小正方形构成的几何体的三视图，则小正方形的个数是（ ）（A ）4个 （B ）5个 （C ）6个 （D ）7个14．如图所示的几何体的俯视图是（ ） 15．如果用□表示1表示两个立方体叠加，用█表示三个立方体叠加，那么下图由6个立方体叠成的几何体的主视图是 ( )（A ） （B ） （C ） （D ）16．在同一时刻，两根长度不等的杆子置于阳光之下，但它们的影长相等，那么这两根竿子的相对位置是（ ）（A ）两根都垂直于地面 （B ）两根平行斜插在地上 （C ）两根竿子不平行 （D ）一根到在地上17．在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（ ） （A ）小明的影子比小强的影子长 （B ）小明的影长比小强的影子短 （C ）小明的影子和小强的影子一样长 （D ）无法判断谁的影子长 18．底面与投影面垂直的圆锥体的正投影是 ( ) （A ）圆 （B ）三角形 （C ）矩形 （D ）正方形左视图主视图俯视图（第14题）（A （B （C （D（B）（A）（C）（D）224113（B）（A）（C）（D）19．一个全透明的玻璃正方体，上面嵌有一根黑色的金属丝，如图，金属丝在俯视图中的形状是（）20．下列左图表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上小立方块的个数，则该几何体的主视图为（）二、填空题（每小题4分，共24分）21．一个几何体的三视图如右图,那么这个几何体是 .22．请写出三种视图都相同的两种几何体、 .23．一个物体的俯视图是圆，则该物体有可能是．(写两个即可)24．小刚和小明在太阳光下行走，小刚身高1.75米，他的影长为2米，小刚比小明矮5cm，此刻小明的影长是________米。

人教版数学九年级下学期第29章《投影与视图》测试题（测试时间：90分钟满分：120分）一、选择题（每小题3分，共30分）1．如图所示几何体的主视图是（）.A． B． C． D．2．如图所示的几何体的俯视图是（）A． B． C． D．3．如图用6个同样大小的立方体摆成的几何体，将立方体①移走后，所得几何体与原来几何体的（）A．主视图改变，左视图改变 B．俯视图不变，左视图不变C．俯视图改变，左视图改变 D．主视图改变，左视图不变4．下列四个几何体中，它们的主视图、左视图、俯视图都是正方形的是（）A． B． C． D．5．如图，是由几个小立方体所搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的正视图是（）A． B． C． D．6．如图所示是由六个相同的小立方块搭成的几何体，这个几何体的俯视图是（）.A． B． C． D．7．下列四幅图形中，表示两棵圣诞树在同一时刻阳光下的影子的图形可能是( ) 8．如图，按照三视图确定该几何体的全面积为（图中尺寸单位：cm）（）A．128πcm2 B．160πcm2 C．176πcm2 D．192πcm29．如图所示的几何体的左视图是（）A． B． C． D．10．如图，在房子屋檐E处安有一台监视器，房子前有一面落地的广告牌，那么监视器的盲区是（）A．△ACE B．△ADF C．△ABD D．四边形BCED二、填空题（每小题3分，共30分）11．苏轼的诗句“横看成岭侧成峰，远近高低各不同”把此诗句用在视图上，说明的现象是________．12．如图，请写出图，图，图是从哪个方向可到的：图________；图________；图________．13．图是一个几何体的主视图、左视图和俯视图，则这个几何体是________．(填序号)14．如图，②是①中图形的________视图．②15．下列投影：①阳光下遮阳伞的影子；②灯光下小明读书的影子；③阳光下大树的影子；④阳光下农民锄地的影子；⑤路灯下木杆的影子．其中属于平行投影的是_______，属于中心投影的是_____.(填序号) 16．图（1）是一个水平摆放的小正方体木块，图（2）、（3）是由这样的小正方体木块叠放而成，按照这样的规律继续叠放下去，至第七个叠放的图形中，小正方体木块总数应是_________.17．有两根大小、形状完全相同的铁丝，甲铁丝与投影面的夹角是45°，乙铁丝与投影面的夹角是30°，那么两根铁丝在投影面的正投影的长度的大小关系是：甲____乙(填“>”“<”或“＝”)．18．如图，Rt△ABC中，∠ACB＝90°，CD⊥AB，那么线段AC在AB上的正投影是___，线段CD在AB上的正投影是___，线段BC在AB上的正投影是___.19．如图，是一个包装盒的三视图，则这个包装盒的表面积是（结果保留π）20．如图，小明同学在非洲旅游期间想自己测出金字塔的高度，首先小明在阳光下测量出了长1 m的木杆CD的影子CE长1.5m；其次测出金字塔中心O到影子的顶部A的距离为201m。

人教版九年级下册数学《第29章投影与视图》单元测试卷（解析版）一．选择题（共10小题）1．如图，下列图形从正面看是三角形的是（）A．B．C．D．2．如图2的三幅图分别是从不同方向看图1所示的工件立体图得到的平面图形，（不考虑尺寸）其中正确的是（）A．①②B．①③C．②③D．③3．如图，下面几何体，从左边看到的平面图形是（）A．B．C．D．4．如图，是由若干个大小相同的正方体搭成的几何体的俯视图，其中小正方形中的数字表示该位置上的正方体的个数，则这个几何体的左视图是（）A．B．C．D．5．一个几何体由若干个大小相同的小正方体搭成，如图是从三个不同方向看到的形状图，则搭成这个几何体所用的小正方体的个数是（）A．4B．5C．6D．76．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是（）A．圆柱B．圆锥C．棱锥D．球7．某同学画出了如图所示的几何体的三种视图，其中正确的是（）A．①②B．①③C．②③D．②8．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）A．B．C．D．9．把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是（）A．B．C．D．10．木棒长为1.2m，则它的正投影的长一定（）A．大于1.2m B．小于1.2mC．等于1.2m D．小于或等于1.2m二．填空题（共5小题）11．请写出一个三视图都相同的几何体：．12．如图是六个棱长为1的立方块组成的一个几何体，其俯视图的面积是．13．一个几何体有若干大小相同的小立方块搭成，如图分别是从它的正面、左面看到的形状图，则搭成该几何体最多需要个小立方块．14．如图所示，是由若干相同大小的小立方体组成的立体图形的三视图，请在右边的立体图形中画出所缺少的小立方体．15．如图，在A时测得某树的影长为4m，B时又测得该树的影长为16m，若两次日照的光线互相垂直，则树的高度为．三．解答题（共4小题）16．如图，是一个小正方体所搭几何体从上面看得到的平面图形，正方形中的数字表示在该位置小正方体的上数，请你画出它从正面和从左面看得到的平面图形．17．已知图为一几何体从不同方向看的图形：（1）写出这个几何体的名称；（2）任意画出这个几何体的一种表面展开图；（3）若长方形的高为10厘米，三角形的边长为4厘米，求这个几何体的侧面积．18．（1）由大小相同的小立方块搭成的几何体如下图，请在下图的方格中画出该几何体的俯视图和左视图．（2）用小立方体搭一几何体，使得它的俯视图和左视图与你在上图方格中所画的图一致，则这样的几何体最少要个小立方块，最多要个小立方块．19．某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB的影长AC为12米，并测出此时太阳光线与地面成30°夹角．（1）求出树高AB；（2）因水土流失，此时树AB沿太阳光线方向倒下，在倾倒过程中，树影长度发生了变化，假设太阳光线与地面夹角保持不变．求树的最大影长．（用图（2）解答）2019年人教版九年级下册数学《第29章投影与视图》单元测试卷参考答案与试题解析一．选择题（共10小题）1．如图，下列图形从正面看是三角形的是（）A．B．C．D．【分析】分别写出各选项中几何体的从正面看到的图形，进一步选择答案即可．【解答】解：A、三棱柱从正面看到的是长方形，不合题意；B、圆台从正面看到的是梯形，不合题意；C、圆锥从正面看到的是三角形，符合题意；D、长方体从正面看到的是长方形，不合题意．故选：C．【点评】此题主要考查了简单几何体的三视图，关键是掌握简单几何体的特征．2．如图2的三幅图分别是从不同方向看图1所示的工件立体图得到的平面图形，（不考虑尺寸）其中正确的是（）A．①②B．①③C．②③D．③【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解答】解：从正面看可得到两个左右相邻的中间没有界线的长方形，①错误；从左面看可得到两个上下相邻的中间有界线的长方形，②错误；从上面看可得到两个左右相邻的中间有界线的长方形，③正确．故选：D．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．3．如图，下面几何体，从左边看到的平面图形是（）A．B．C．D．【分析】根据由已知条件可知，左视图有2列，每列小正方形数目分别为3，1，据此即可判断．【解答】解：已知条件可知，左视图有2列，每列小正方形数目分别为3，1．故选：C．【点评】本题主要考查了画实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．4．如图，是由若干个大小相同的正方体搭成的几何体的俯视图，其中小正方形中的数字表示该位置上的正方体的个数，则这个几何体的左视图是（）A．B．C．D．【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．由图示可得左视图有3列，每列小正方形数目分别为3，2，1．【解答】解：从左面看易得第一层有3个正方形，第二层最左边有2个正方形，第三层左边有1个正方形．故选：B．【点评】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．5．一个几何体由若干个大小相同的小正方体搭成，如图是从三个不同方向看到的形状图，则搭成这个几何体所用的小正方体的个数是（）A．4B．5C．6D．7【分析】根据“俯视图打地基，主视图疯狂盖，左视图拆违章”的原则解答可得．【解答】解：几何体分布情况如下图所示：则小正方体的个数为2+1+1+1＝5，故选：B．【点评】本题考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．6．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是（）A．圆柱B．圆锥C．棱锥D．球【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱．【解答】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选：A．【点评】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．7．某同学画出了如图所示的几何体的三种视图，其中正确的是（）A．①②B．①③C．②③D．②【分析】从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．依此即可解题．【解答】解：根据几何体的摆放位置，主视图和俯视图正确．左视图中间有一条横线，故左视图不正确．故选：B．【点评】本题考查了三种视图及它的画法，看得到的棱画实线，看不到的棱画虚线．8．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）A．B．C．D．【分析】根据题意：水杯的杯口与投影面平行，即与光线垂直；则它的正投影图是应是D．【解答】解：依题意，光线是垂直照下的，故只有D符合．故选：D．【点评】本题考查正投影的定义及正投影形状的确定．9．把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是（）A．B．C．D．【分析】根据平行投影特点以及图中正六棱柱的摆放位置即可求解．【解答】解：把一个正六棱柱如图摆放，光线由上向下照射此正六棱柱时的正投影是正六边形．故选：A．【点评】本题考查了平行投影特点，不同位置，不同时间，影子的大小、形状可能不同，具体形状应按照物体的外形即光线情况而定．10．木棒长为1.2m，则它的正投影的长一定（）A．大于1.2m B．小于1.2mC．等于1.2m D．小于或等于1.2m【分析】投影线垂直于投影底幕面时，称正投影，根据木棒的不同位置可得不同的线段长度．【解答】解：正投影的长度与木棒的摆放角度有关系，但无论怎样摆都不会超过1.2 m．故选：D．【点评】考查正投影的定义，注意同一物体的所处的位置不同得到正投影也不同．二．填空题（共5小题）11．请写出一个三视图都相同的几何体：球（或正方体）．【分析】三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形，找到从3个方向得到的图形全等的几何体即可．【解答】解：球的三视图是3个全等的圆；正方体的三视图是3个全等的正方形，故答案为：球（或正方体）．【点评】考查三视图的有关知识，注意三视图都相同的常见的几何体有球或正方体．12．如图是六个棱长为1的立方块组成的一个几何体，其俯视图的面积是5．【分析】先得出从上面看所得到的图形，再求出俯视图的面积即可．【解答】解：从上面看易得第一行有3个正方形，第二行有2个正方形，共5个正方形，面积为5．故答案为5．【点评】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图，同时考查了面积的计算．13．一个几何体有若干大小相同的小立方块搭成，如图分别是从它的正面、左面看到的形状图，则搭成该几何体最多需要14个小立方块．【分析】从主视图上弄清物体的上下和左右形状，从左视图上弄清楚物体的上下和前后形状，综合分析，即可得出答案．【解答】解：根据主视图和左视图可得：搭这样的几何体最多需要6+3+5＝14个小正方体；故答案为：14．【点评】本题考查了三视图的知识，主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图；注意主视图主要告知组成的几何体的层数和列数．14．如图所示，是由若干相同大小的小立方体组成的立体图形的三视图，请在右边的立体图形中画出所缺少的小立方体略．【分析】由左视图可以知道，左边应该为三个小立方体，且在正前方，添加即可．【解答】解：【点评】此题主要考查三视图的画图、学生的观察能力和空间想象能力．15．如图，在A时测得某树的影长为4m，B时又测得该树的影长为16m，若两次日照的光线互相垂直，则树的高度为8m．【分析】根据题意，画出示意图，易得：Rt△EDC∽Rt△CDF，进而可得＝；即DC2＝ED•FD，代入数据可得答案．【解答】解：如图：过点C作CD⊥EF，由题意得：△EFC是直角三角形，∠ECF＝90°，∴∠EDC＝∠CDF＝90°，∴∠E+∠ECD＝∠ECD+∠DCF＝90°，∴∠E＝∠DCF，∴Rt△EDC∽Rt△CDF，有＝；即DC2＝ED•FD，代入数据可得DC2＝64，DC＝8；故答案为：8m．【点评】本题考查了平行投影，通过投影的知识结合三角形的相似，求解高的大小；是平行投影性质在实际生活中的应用．三．解答题（共4小题）16．如图，是一个小正方体所搭几何体从上面看得到的平面图形，正方形中的数字表示在该位置小正方体的上数，请你画出它从正面和从左面看得到的平面图形．【分析】由已知条件可知，主视图有3列，每列小正方数形数目分别为3，2，3，左视图有2列，每列小正方形数目分别为3，3．据此可画出图形．【解答】解：【点评】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．17．已知图为一几何体从不同方向看的图形：（1）写出这个几何体的名称；（2）任意画出这个几何体的一种表面展开图；（3）若长方形的高为10厘米，三角形的边长为4厘米，求这个几何体的侧面积．【分析】（1）只有棱柱的主视图和左视图才能出现长方形，根据俯视图是三角形，可得到此几何体为直三棱柱；（2）应该会出现三个长方形，两个三角形；（3）侧面积为3个长方形，它的长和宽分别为10厘米，4厘米，计算出一个长方形的面积，乘3即可．【解答】解：（1）直三棱柱；（2）如图所示：；（3）3×10×4＝120cm2．【点评】用到的知识点为：棱柱的侧面都是长方形，上下底面是几边形就是几棱柱．18．（1）由大小相同的小立方块搭成的几何体如下图，请在下图的方格中画出该几何体的俯视图和左视图．（2）用小立方体搭一几何体，使得它的俯视图和左视图与你在上图方格中所画的图一致，则这样的几何体最少要5个小立方块，最多要7个小立方块．【分析】（1）从上面看得到从左往右3列正方形的个数依次为1，2，1，依此画出图形即可；从左面看得到从左往右2列正方形的个数依次为2，1，依此画出图形即可；（2）由俯视图易得最底层小立方块的个数，由左视图找到其余层数里最少个数和最多个数相加即可．【解答】解：（1）作图如下：；（2）解：由俯视图易得最底层有4个小立方块，第二层最少有1个小立方块，所以最少有5个小立方块；第二层最多有3个小立方块，所以最多有7个小立方块．故答案是：5；7．【点评】考查了作图﹣三视图，用到的知识点为：三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形．19．某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB的影长AC为12米，并测出此时太阳光线与地面成30°夹角．（1）求出树高AB；（2）因水土流失，此时树AB沿太阳光线方向倒下，在倾倒过程中，树影长度发生了变化，假设太阳光线与地面夹角保持不变．求树的最大影长．（用图（2）解答）【分析】（1）在直角△ABC中，已知∠ACB＝30°，AC＝12米．利用三角函数即可求得AB的长；（2）在△AB1C1中，已知AB1的长，即AB的长，∠B1AC1＝45°，∠B1C1A＝30°．过B1作AC1的垂线，在直角△AB1N中根据三角函数求得AN，BN；再在直角△B1NC1中，根据三角函数求得NC1的长，再根据当树与地面成60°角时影长最大，根据三角函数即可求解．【解答】解：（1）AB＝AC tan30°＝12×＝4（米）．答：树高约为4米．（2）如图（2），B1N＝AN＝AB1sin45°＝4×＝2（米）．NC1＝NB1tan60°＝2×＝6（米）．AC1＝AN+NC1＝2+6．当树与地面成60°角时影长最大AC2（或树与光线垂直时影长最大或光线与半径为AB 的⊙A相切时影长最大）AC2＝2AB2＝；【点评】此题考查了平行投影；通过作高线转化为直角三角形的问题，当太阳光线与圆弧相切时树影最长，是解题的关键．人教版九年级下册数学第29章投影与视图单元提优一、选择题1.如图，是一个正方体的平面展开图，原正方体中“祝”的对面是（）A. 考B. 试C. 顺D. 利2.下列图形不是图中几何体的三视图的是（）A. B. C. D.3.如图，它是由5个完全相同的小正方体搭建的几何体，若将最右边的小正方体拿走，则下列结论正确的是（）A. 主视图不变B. 左视图不变C. 俯视图不变D. 三视图都不变4.一个正方体的平面展开图如图，每一个面都有一个汉字，则在该正方体中和“实”字相对的汉字是（）A. 我B. 的C. 梦D. 想5.一个几何体的展开图如图所示，这个几何体是（）A. 圆锥B. 圆柱C. 四棱柱D. 四棱锥6. 如图由7个小正方体组合而成的几何体，它的主视图是（）A. B. C. D.7.下列几何体中，主视图和俯视图都为矩形的是（）A. B. C. D.8.下列说法错误的是（）A. 长方体和正方体都是四棱柱B. 棱柱的侧面都是四边形C. 柱体的上下底面形状相同D. 圆柱只有底面为圆的两个面9.如图是由6个相同的小正方体搭成的几何体，那么这个几何体的俯视图是（）A. B. C. D.10.视线与下列哪种光线不同（）A. 太阳光线B. 灯光C. 探照灯光D. 台灯二、填空题11.如图所示的几何体的三视图，这三种视图中画图不符合规定的是________ ．12.一个正方体的表面展开如图所示，六个面上各有一字，连起来的意思是“预祝中考成功”，把它折成正方体后，与“成”相对的字是 ________．13.已知圆柱按如图所示方式放置，其左视图的面积为48，则该圆柱的侧面积为________．14.由一些大小相同的小正方体搭成的几何体的从正面看和从上面看，如图所示，则搭成该几何体的小正方体最多是________ 个．15.将一个边长为10cm正方形，沿粗黑实线剪下4个边长为________ cm的小正方形，拼成一个大正方形作为直四棱柱的一个底面；余下部分按虚线折叠成一个无盖直四棱柱；最后把两部分拼在一起，组成一个完整的直四棱柱，它的表面积等于原正方形的面积．16.如图所示是小红在某天四个时刻看到一个棒及其影子的情况,那么她看到的先后顺序是________ ．17.由一些大小相同的小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体的小正方体最多是________个．18.如图是一个正方体纸盒的展开图，当折成纸盒时，与点1重合的点是________三、解答题19.如图，在无阴影的方格中选出两个画出阴影，使它们与图中4个有阴影的正方形一起可以构成一个正方体的表面展开图．（在图1和图2中任选一个进行解答，只填出一种答案即可）20.在图①、②中分别添加一个或两个小正方形，使该图形经过折叠后能围成一个以这些小正方形为面的立方体．21.如图是由几个小立方块所搭成几何体从正面和从上面看的形状图：这样搭建的几何体，最少、最多各需要多少个小立方块？22. 回答下列问题：（1）如图所示的甲、乙两个平面图形能折什么几何体？（2）由多个平面围成的几何体叫做多面体．若一个多面体的面数为f，顶点个数为v，棱数为e，分别计算第（1）题中两个多面体的f+v﹣e的值？你发现什么规律？（3）应用上述规律解决问题：一个多面体的顶点数比面数大8，且有50条棱，求这个几何体的面数．23.如图是无盖长方体盒子的表面展开图．（1）求表面展开图的周长（粗实线的长）；（2）求盒子底面的面积．24.如图，边长为acm的正方体其上下底面的对角线AC、A1C1与平面H垂直．（1）指出正方体六个面在平面H上的正投影图形；（2）计算投影MNPQ的面积．参考答案一、选择题1.C2.C3.B4.B5.A6.A7.B8.D9.C 10.A二、填空题11.俯视图12.功13.48π 14.7 15.2.5 16.④③①② 17.11 18.7和11三、解答题19.解：只写出一种答案即可．（4分）20.解：（1）图①，添加后如图所示：（2）图②，添加后如图所示：21.解：搭这样的几何体最少需要8+2+1=11个小正方体，最多需要8+6+3=17个小正方体；故最多需要17个小正方体，最少需要11个小正方体．22.解：（1）图甲折叠后底面和侧面都是长方形，所以是长方体；图乙折叠后底面是五边形，侧面是三角形，实际上是五棱锥的展开图，所以是五棱锥．（2）甲：f=6，e=12，v=8，f+v﹣e=2；乙：f=6，e=10，v=6，f+v﹣e=2；规律：顶点数+面数﹣棱数=2．（3）设这个多面体的面数为x，则x+x+8﹣50=2解得x=22．23.解：（1）如图所示：表面展开图的周长为：2a+2b+4c；（2）盒子的底面长为：a﹣（b﹣c）=a﹣b+c．盒子底面的宽为：b﹣c．盒子底面的面积为：（a﹣b+c）（b﹣c）=ab﹣b2+2bc﹣ac﹣c224.解：（1）正方体六个面在平面H上的正投影图形是矩形；（2）∵正方体边长为acm，∴BD==a（cm），∴投影MNPQ的面积为a×a=a2（cm2）．新人教版九年级数学下册《第29章投影与视图》单元测试卷（解析版）一．选择题（共10小题，满分30分，每小题3分）1．如图，路灯距地面8米，身高1.6米的小明从点A处沿AO所在的直线行走14m到点B时，人影长度（）A．变长3.5m B．变长2.5m C．变短3.5m D．变短2.5m 2．如图，夜晚路灯下有一排同样高的旗杆，离路灯越近，旗杆的影子（）A．越长B．越短C．一样长D．随时间变化而变化3．下面四个图是同一天四个不同时刻树的影子，其时间由早到晚的顺序为（）A．1234B．4312C．3421D．42314．下面四幅图是在同一天同一地点不同时刻太阳照射同一根旗杆的影像图，其中表示太阳刚升起时的影像图是（）A．B．C．D．5．太阳光照射一扇矩形的窗户，投在平行于窗户的墙上的影子的形状是（）A．与窗户全等的矩形B．平行四边形C．比窗户略小的矩形D．比窗户略大的矩形6．小阳和小明两人从远处沿直线走到路灯下，他们规定：小阳在前，小明在后，两人之间的距离始终与小阳的影长相等．在这种情况下，他们两人之间的距离（）A．始终不变B．越来越远C．时近时远D．越来越近7．如图，A，B，C，D是四位同学画出的一个空心圆柱的主视图和俯视图，正确的一组是（）A．A B．B C．C D．D8．由4个相同的小立方体搭成的几何体如图所示，则它的主视图是（）A．B．C．D．9．如图，是由几个大小相同的小立方块所搭几何体的俯视图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体的主视图是（）A．B．C．D．10．下图是某学校操场上单杠（图中实线部分）在地面上的影子（图中虚线部分），根据图中所示，可判断形成该影子的光线为（）A．太阳光线B．灯光光线C．可能为太阳光线或灯光光线D．该影子实际不可能存在二．填空题（共6小题，满分18分，每小题3分）11．如图，在路灯的同侧有两根高度相同的木棒，请分别画出这两根木棒的影子．12．如图，当太阳光与地面上的树影成45°角时，树影投射在墙上的影高CD 等于2米，若树根到墙的距离BC等于8米，则树高AB等于米．13．请写出一个主视图、左视图和俯视图完全一样的几何体．14．一个几何体的主视图和俯视图如图所示，若这个几何体最多有m个小正方体组成，最少有n个小正方体组成，m+n＝．15．如图是由若干个大小相同的小正方体摆成的几何体．那么，其三种视图中，面积最小的是．16．如图是由棱长相等的小立方体摆成的几何体的主视图与俯视图，根据视图可以判断组成这个几何体至少要个小立方体．三．解答题（共8小题，满分72分）17．（8分）有两根木棒AB，CD在同一平面上直立着，其中AB这根木棒在太阳光下的影子BE如图所示，请你在图中画出这时木棒CD的影子．18．（8分）一个几何体由几块相同的小正方体叠成，它的三视图如下图所示．请回答下列问题：（1）填空：①该物体有层高；②该物体由个小正方体搭成；（2）该物体的最高部分位于俯视图的什么地方？（注：在俯视图上标注，并有相应的文字说明）19．（8分）下列物体是由六个棱长为1cm的正方体组成如图的几何体．（1）该几何体的体积是，表面积是；（2）分别画出从正面、左面、上面看到的立体图形的形状．20．（8分）根据如图视图（单位：mm），求该物体的体积．21．（8分）一个几何体是由若干个棱长为3cm的小正方体搭成的，从正面、左面、上面看到的几何体的形状图如图所示：（1）在“从上面看”的图中标出各个位置上小正方体的个数；（2）求该几何体的体积．22．（10分）已知：如图，AB和DE是直立在地面上的两根立柱，AB＝5m，某一时刻，AB在阳光下的投影BC＝4m．（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影长时，同时测出DE在阳光下的投影长为6m，请你计算DE的长．23．（10分）如图，在路灯下，小明的身高如图中线段AB所示，他在地面上的影子如图中线段AC所示，小亮的身高如图中线段FG所示，路灯灯泡在线段DE上．（1）请你确定灯泡所在的位置，并画出小亮在灯光下形成的影子．（2）如果小明的身高AB＝1.6m，他的影子长AC＝1.4m，且他到路灯的距离AD ＝2.1m，求灯泡的高．24．（12分）一个物体是由棱长为3cm的正方体模型堆砌而成的，其视图如图：（1）请在俯视图上标出小正方体的个数（2）求出该物体的体积是多少．（3）该物体的表面积是多少？2019年春新人教版九年级数学下册《第29章投影与视图》单元测试卷参考答案与试题解析一．选择题（共10小题，满分30分，每小题3分）1．如图，路灯距地面8米，身高1.6米的小明从点A处沿AO所在的直线行走14m到点B时，人影长度（）A．变长3.5m B．变长2.5m C．变短3.5m D．变短2.5m 【分析】小明在不同的位置时，均可构成两个相似三角形，可利用相似比求人影长度的变化．【解答】解：设小明在A处时影长为x，AO长为a，B处时影长为y．∵AC∥OP，BD∥OP，∴△ACM∽△OPM，△BDN∽△OPN，∴，，则，∴x＝；，。

第29章投影与视图1. 正方形的正投影不可能是( )A. 线段B. 矩形C. 正方形D. 梯形2. 下列现象属于中心投影的是( )A. 白天铁塔的影子B. 舞台上演员的影子C. 阳光下广告牌的影子D. 中午小明散步的影子3. 下列命题正确的是( )A．三视图是中心投影B．灯光下的影子是平行投影C．球的三视图均是半径相等的圆D．阳光从矩形窗子里照射到地面上得到的光区仍是矩形4．如图，把正方体的一个顶点朝上立放，在它下面放一张白纸，使纸面与太阳光垂直，则正方体在纸上的正投影是( )5．将一根圆柱形的空心钢管任意放置，它的主视图不可能是( )6．在同一时刻，两根长度不等的竿子置于阳光之下，但看到它们的影长相等，那么这两根竿子的相对位置是( )A．两竿都垂直于地面上 B．两竿平行斜插在地面上C．两根竿子不平行 D．一根竿倒在地上7．如图是一个几何体的主视图和俯视图，则这个几何体是( )A．三棱柱 B．正方体 C．三棱锥 D．长方体8．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有( )A．4个 B．5个 C．6个 D．7个9. 如图，一位同学身高AF＝1.6米，晚上站在路灯(线段OE)下，他在地面上的影长AB＝2米，若他沿着影子的方向移动2米到B点站立时，影长增加了0.5米，则路灯的高度是米．10．如图，方桌正上方的灯泡(看作一个点)发出的光线照射方桌后，在地面上形成阴影(正方形)示意图，已知方桌边长1.2m，桌面离地面1.2m，灯泡离地面3.6m，地面上阴影部分的面积为__ __m2．11．三棱柱的三视图如图所示，已知在△EFG中，EF＝8 cm，EG＝12 cm，∠EFG ＝45°，则AB的长为____ cm.12. 太阳光照射一扇矩形窗户，投在平行于窗户的墙上的影子的形状是比窗户略 (大；小)的 (正方；矩；菱；圆)形。

13. 工人师傅造某工件，想知道工件的高，则他需要看到三视图中的视图或视图．14．一个圆柱的轴截面平行于投影面，圆柱的正投影是一个边长为10的正方形，该圆柱的体积为__ __，表面积为__ __．15．图①是上下底面为全等的正方形的礼盒，其主视图与左视图均是矩形(如图②所示)，如果用彩色胶带包扎礼盒(如图①)，所需胶带的长度至少为__ __cm.16．下面几何体的三种视图有无错误？如果有，请改正．17．与一盏路灯相对有一玻璃墙，墙前面的地面上有一盆花和一棵树，晚上墙反射路灯灯光形成了那盆花的影子(如图所示)，树影是路灯灯光形成的，你能确定此时路灯光源的位置吗？18．判断图中①和②，哪一幅图是太阳光下的竹竿及影子，哪一幅图是灯光下的竹竿和影子，说说你的理由．19. 如图，在一间黑屋子用一盏白炽灯照一个球．(1)球在地面上的阴影是什么形状？(2)当球沿铅垂方向下落时，阴影的大小会怎么变化？(3)若白炽灯到球心的距离是1米，到地面的距离是3米，球的半径是0.2米，求球在地面上留下的阴影的面积．20．如图，小明与同学合作利用太阳光线测量旗杆的高度，身高1.6m的小明落在地面上的影长为BC＝2.4m.(1)请你在图中画出旗杆在同一时刻阳光照射下落在地面上的影子EG；(2)若小明测得此刻旗杆落在地面的影长EG＝16 m，请求出旗杆DE的高度．21．某工厂要加工一批密封罐，设计者给出了密封罐的三视图，如图所示，请你按照所给出的三视图计算每个密封罐的容积．22．如图所示是一张铁皮下脚料的示意图．(1)计算该铁皮的面积；(2)它能否做成一个长方体盒子？若能，画出它的几何图形，并计算它的体积；若不能，说明理由．23．一个几何体的三视图如图所示，它的俯视图为菱形，请写出该几何体的形状，并根据图中所给的数据求出它的侧面积．答案：1---8 DBCCA CAB9. 810. 3.2411. 4 212. 小矩13. 主左14. 250π150π15. (1803＋120)16. 解：主视图错，左视图对，俯视图错．17. 解：点O就是路灯的位置，如图所示．18. 解：①是太阳光；②是灯光．理由略．19. 解：(1)圆．(2)变小．(3)如图，设圆心为O，连接O与切点B，∵AD与⊙O相切，∴∠OBA＝90°.由题意得，△OAB∽△DAC，OB＝0.2m，AO＝1m，∴AB ＝256m ，∴2563＝0.2CD ，∴CD ＝64，∴S 阴影＝⎝ ⎛⎭⎪⎪⎫642π＝38π(m 2)．∴球在地面上留下的阴影的面积为38πm 2.20. 解：(1)影子EG 如图所示； (2)∵DG∥AC，∴∠G ＝∠C， ∴Rt△ABC∽Rt△DEG， ∴AB DE ＝BC EG ，即1.6DE ＝2.416， ∴DE ＝323，∴旗杆的高度为323m.21. 解：由题意知，每个密封罐由一个圆锥(无底面)和一个圆柱(只有一个底面)组成，圆柱的高h 1＝16cm ，底面圆的半径r 1＝4cm ，圆锥的高h 2＝3cm ，底面圆的半径r 2＝4 cm ，所以V ＝V 圆锥＋V 圆柱＝13×42×π×3＋42×π×16＝272π(cm 3)答：每个密封罐的容积为272πcm 3.22. 解：(1)(3×1＋1×2＋3×2)×2＝11×2＝22平方米； (2)它能做成一个长方体盒子，如图：长方体的体积为3×2×1＝6立方米．23. 解：直四棱柱(或直棱柱、四棱柱、棱柱)， 菱形的对角线长分别为4cm ，3cm ， ∴菱形的边长＝⎝ ⎛⎭⎪⎫322＋⎝ ⎛⎭⎪⎫422 ＝52cm ，棱柱的侧面积为52×8×4＝80cm 2.。

春人教版九年级数学下册第29章投影与视图单元测试题一．选择题（共10小题）1．下面是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序正确的是（）A．③①④②B．③②①④C．③④①②D．②④①③2．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）A．B．C．D．3．小红和小花在路灯下的影子一样长，则她们的身高关系是（）A．小红比小花高B．小红比小花矮C．小红和小花一样高D．不确定4．如图，路灯距地面8米，身高1.6米的小明从点A处沿AO所在的直线行走14m到点B时，人影长度（）A．变长3.5m B．变长2.5m C．变短3.5m D．变短2.5m5．当你乘车沿一条平坦的大道向前行驶时，你会发现，前方哪些高一些的建筑物好像“沉”到了位于它们前面哪些矮一些的建筑物后面去了．这是因为（）A．汽车开的很快B．盲区减小C．盲区增大D．无法确定6．如图所示的四棱柱的主视图为（）A．B．C．D．7．下列四个立体图形中，从正面看到的图形与其他三个不同的是（）A．B．C．D．8．如图所示的是由几个相同小立方体组成的几何体从上面所看到的图形，正方形中的数字表示在该位置的小立方体的个数，则从左面看这个几何体所得到的图形是（）A．B．C．D．9．如图，A，B，C，D是四位同学画出的一个空心圆柱的主视图和俯视图，正确的一组是（）A．A B．B C．C D．D10．如图是从三个方向看某个几何体得出的平面图形，该几何体是（）A．棱柱体B．圆柱体C．圆锥体D．球体二．填空题（共8小题）11．已知操场上的篮球架上的篮板长1.8米，高1.2米，当太阳光与地面成45°角投射到篮板时，它留在地面上的阴影部分面积为．12．如图，已知路灯离地面的高度AB为4.8m，身高为1.6m的小明站在D处的影长为2m，那么此时小明离电杆AB的距离BD为m．13．从正面看、从上面看、从左面看都是正方形的几何体是．14．如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图①主视图、②左视图、③俯视图中，是中心对称图形的有．15．用硬纸壳做一个如图所示的几何体，其底面是圆心角为300°的扇形，则该几何体的表面积为cm2．16．如图是一个几何体的三个视图，若这个几何体的体积是24，则它的主视图的面积是．17．如图，是由10个完全相同的小正方体堆成的几何体．若现在你还有若干个相同的小正方体，在保证该几何体的从上面、从正面、从左面看到的图形都不变的情况下，最多还能放个小正方体．18．由一些完全相同的小正方体搭成的几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数可能是．三．解答题（共7小题）19．一个几何体的三视图如图所示，根据图示的数据计算该几何体的侧面积．20．如图是从上面看到一个由小正方体搭建的几何体的图形，其中方框内的数字为该处小立方块的个数．请你画出从正面和左面看到这个几何体的图形．21．如图是由两个长方体组合而成的一个立体图形的三视图，根据图中所标尺寸（单位：mm），计算出这个立体图形的体积和表面积．22．某个几何体由若干个相同的小立方体组成，从正面和左面看到的形状图如图1所示：（1）这个几何体可以是图2甲、乙、丙中的；（2）这个几何体最多由个小立方块堆成：（3）当堆成这个几何体的小立方块个数最少时，画出从上面看到的形状图．23．李明和同学们一起研究“从三个不同方向看问题的形状”．（1）图1是由几个大小相同的小立方体搭成的几何体，请画出从正面看到的这个几何体的形状图；（2）图2是由几个大小相同的小立方体搭成的几何体，从上面观察这个几何体，看到的形状如图所示，其中小正方形中的数字表示该位置的小立方体的个数．请画出从左面看到的这个几何体的形状图．24．学校食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，一摞碟子的层数与累积高度的关系如下表：碟子层数累积高度（cm）1222+1.532+342+4.5……（1）当一摞碟子有x层时，请写出此时的累积高度（用含x的式子表示）；（2）桌子上有一些碟子，如图分别是从正面、左面和上面看到的形状图，厨房师傅想把这些碟子全部叠成一摞，求叠成一摞后的累积高度．25．如图是一个大正方体切去一个小正方体组成的几何体．（1）下列三个图形中，从上面、左面、正面看到的平面图形分别是、、；（2）若大正方体的边长为20cm，小正方体的边长为10cm，求这个几何体的表面积．春人教版九年级数学下册第29章投影与视图单元测试题参考答案与试题解析一．选择题（共10小题）1．下面是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序正确的是（）A．③①④②B．③②①④C．③④①②D．②④①③【分析】太阳光可以看做平行光线，从而可求出答案．【解答】解：太阳从东边升起，西边落下，所以先后顺序为：③④①②故选：C．【点评】本题考查平行投影，解题的关键是熟练知道太阳光是平行光线，本题属于基础题型．2．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）A．B．C．D．【分析】根据题意：水杯的杯口与投影面平行，即与光线垂直；则它的正投影图是应是D．【解答】解：依题意，光线是垂直照下的，故只有D符合．故选：D．【点评】本题考查正投影的定义及正投影形状的确定．3．小红和小花在路灯下的影子一样长，则她们的身高关系是（）A．小红比小花高B．小红比小花矮C．小红和小花一样高D．不确定【分析】根据中心投影的特点，小红和小花在同一路灯下的影长与他们到路灯的距离有关，虽然他们的身高一样，也不能判断谁的身高的高与矮．【解答】解：小红和小花在路灯下的影子一样长，在同一路灯下他们的影长与他们到路灯的距离有关，所以无法判断谁的身高的高与矮．故选：D．【点评】本题考查了中心投影：由同一点（点光源）发出的光线形成的投影叫做中心投影．如物体在灯光的照射下形成的影子就是中心投影．中心投影的光线特点是从一点出发的投射线．物体与投影面平行时的投影是放大（即位似变换）的关系．4．如图，路灯距地面8米，身高1.6米的小明从点A处沿AO所在的直线行走14m到点B时，人影长度（）A．变长3.5m B．变长2.5m C．变短3.5m D．变短2.5m【分析】小明在不同的位置时，均可构成两个相似三角形，可利用相似比求人影长度的变化．【解答】解：设小明在A处时影长为x，AO长为a，B处时影长为y．∵AC∥OP，BD∥OP，∴△ACM∽△OPM，△BDN∽△OPN，∴，，则，∴x＝；，∴y＝，∴x﹣y＝3.5，故变短了3.5米．故选：C．【点评】此题考查相似三角形对应边成比例，应注意题中三角形的变化．5．当你乘车沿一条平坦的大道向前行驶时，你会发现，前方哪些高一些的建筑物好像“沉”到了位于它们前面哪些矮一些的建筑物后面去了．这是因为（）A．汽车开的很快B．盲区减小C．盲区增大D．无法确定【分析】前方哪些高一些的建筑物好像“沉”到了位于它们前面哪些矮一些的建筑物后面去了，说明看到的范围减少，即盲区增大．【解答】解：根据题意我们很明显的可以看出“沉”下去的建筑物实际上是到了自己的盲区的范围内．故选：C．【点评】本题结合了实际问题考查了对视点，视角和盲区的认识和理解．6．如图所示的四棱柱的主视图为（）A．B．C．D．【分析】依据从该几何体的正面看到的图形，即可得到主视图．【解答】解：由图可得，几何体的主视图是：故选：B．【点评】本题主要考查了三视图，解题时注意：视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．7．下列四个立体图形中，从正面看到的图形与其他三个不同的是（）A．B．C．D．【分析】根据图中的主视图解答即可．【解答】解：A、图中的主视图是2，1；B、图中的主视图是2，1；C、图中的主视图是2，1；D、图中的主视图是2，2；故选：D．【点评】本题考查对三视图的理解应用及空间想象能力．可从主视图上分清物体的上下和左右的层数，从俯视图上分清物体的左右和前后位置．8．如图所示的是由几个相同小立方体组成的几何体从上面所看到的图形，正方形中的数字表示在该位置的小立方体的个数，则从左面看这个几何体所得到的图形是（）A．B．C．D．【分析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可得到答案．【解答】解：如图，左视图如下：故选：D．【点评】本题考查了作图﹣﹣三视图、由三视图判断几何体，本题画几何体的三视图时应注意小正方形的数目及位置．9．如图，A，B，C，D是四位同学画出的一个空心圆柱的主视图和俯视图，正确的一组是（）A．A B．B C．C D．D【分析】主视图是从几何体的正面看所得到的视图，俯视图是从几何体的上面看所得到的图形．【解答】解：主视图是矩形且中间有两道竖杠，俯视图是两个同心圆，故选：D．【点评】此题主要考查了三视图，关键是掌握主视图和俯视图所看的位置．10．如图是从三个方向看某个几何体得出的平面图形，该几何体是（）A．棱柱体B．圆柱体C．圆锥体D．球体【分析】由主视图和俯视图可得此几何体为柱体，根据左视图是圆可判断出此几何体为圆柱．【解答】解：∵主视图和俯视图都是长方形，∴此几何体为柱体，∵左视图是一个圆，∴此几何体为平放的圆柱体．故选：B．【点评】本题考查了由三视图判断几何体，用到的知识点为：三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．二．填空题（共8小题）11．已知操场上的篮球架上的篮板长1.8米，高1.2米，当太阳光与地面成45°角投射到篮板时，它留在地面上的阴影部分面积为 2.16m2．【分析】根据平行投影，篮板在地面上的阴影部分为矩形，此矩形的长等于篮板长，为1.8m，由于太阳光与地面成45°角，根据等腰直角三角形的性质得矩形的宽等于篮板宽，为1.2m，然后根据矩形得面积公式求解．【解答】解：因为太阳光线是平行光线，所以篮板在地面上的阴影部分为矩形，此矩形的长等于篮板长，为1.8m，由于太阳光与地面成45°角，则矩形的宽等于篮板宽，为1.2m，所以篮板长留在地面上的阴影部分面积＝1.8×1.2＝2.16（m2）．故答案为2.16m2．【点评】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．太阳光线是平行光线．12．如图，已知路灯离地面的高度AB为4.8m，身高为1.6m的小明站在D处的影长为2m，那么此时小明离电杆AB的距离BD为4m．【分析】利用中心投影的性质可判断△CDE∽△CBA，再根据相似三角形的性质求出BC的长，然后计算BC﹣CD即可．【解答】解：∵DE∥AB，∴△CDE∽△CBA，∴＝，即＝，∴CB＝6，∴BD＝BC﹣CD＝6﹣2＝4（m）．故答案为4．【点评】本题考查了中心投影：中心投影的光线特点是从一点出发的投射线．物体与投影面平行时的投影是放大（即位似变换）的关系．13．从正面看、从上面看、从左面看都是正方形的几何体是正方体．【分析】正方体从三个方向看到的形状图都是正方形，即三视图都是正方形．【解答】解：一个几何体从三个方向看到的形状图都是正方形，即三视图均为正方形，这样的几何体是正方体．故答案为：正方体．【点评】本题考查由三视图确定几何体的形状，关键是根据对几何体的认识解答．14．如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图①主视图、②左视图、③俯视图中，是中心对称图形的有③俯视图．【分析】根据从上边看得到的图形是俯视图，可得答案．【解答】解：从上边看是一个田字，“田”字是中心对称图形，主视图是1，2，1，不是中心对称图形，左视图是1，2，1，不是中心对称图形，故答案为：③俯视图【点评】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图，又利用了中心对称图形．15．用硬纸壳做一个如图所示的几何体，其底面是圆心角为300°的扇形，则该几何体的表面积为（60+75π）cm2．【分析】求得该几何体的侧面积以及底面积，相加即可得到表面积．【解答】解：侧面积为10×（6+）＝60+50π，底面积之和为：2×＝15π，∴该几何体的表面积为60+50π+15π＝60+65π，故答案为：60+65π．【点评】本题主要考查了几何体的表面积，由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．16．如图是一个几何体的三个视图，若这个几何体的体积是24，则它的主视图的面积是12．【分析】由2个视图是长方形，那么这个几何体为棱柱，另一个视图是三角形，那么可得该几何体是三棱柱，由三视图知，三棱柱的正面的高是3，根据三棱柱的体积公式得到三角形的底，根据三角形公式列式计算即可．【解答】解：由三视图知，几何体是一个三棱柱，三棱柱的正面是高为3的三角形，∵这个几何体的体积是24，∴三角形的底为＝8，∴它的主视图的面积＝×8×3＝12，故答案为：12．【点评】此题考查了由三视图判断几何体和几何体的表面积求法，正确判断出几何体的形状是解题的关键．17．如图，是由10个完全相同的小正方体堆成的几何体．若现在你还有若干个相同的小正方体，在保证该几何体的从上面、从正面、从左面看到的图形都不变的情况下，最多还能放1个小正方体．【分析】根据主视图是从正面看得到图形是主视图，从上面看得到的图形是俯视图，从左面看得到的图形是左视图，可得答案．【解答】解：主视图是第一层三个小正方形，第二层是左边一个小正方形，中间一个小正方形，第三层是左边一个小正方形，俯视图是第一层三个小正方形，第二层三个小正方形，左视图是第一层两个小正方形，第二层两个小正方形，第三层左边一个小正方形，不改变三视图，中间第二层加一个，故答案为：1．【点评】本题考查了简单几何体的三视图，主视图是从正面看得到图形是主视图，从上面看得到的图形是俯视图，从左面看得到的图形是左视图．18．由一些完全相同的小正方体搭成的几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数可能是4或5．【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【解答】解：结合主视图和俯视图可知，上层最多有2个，最少1个，下层一定有3个，∴组成这个几何体的小正方体的个数可能是4个或5个，故答案为：4或5．【点评】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．三．解答题（共7小题）19．一个几何体的三视图如图所示，根据图示的数据计算该几何体的侧面积．【分析】根据三视图判断出该几何体的形状，再求出侧面积即可得出答案．【解答】解：根据三视图可得该几何体是一个三棱柱，侧面积为4×3×6＝72．【点评】此题考查了由三视图判断几何体，用到的知识点是长方形的面积，同时也体现了对空间想象能力方面的考查．20．如图是从上面看到一个由小正方体搭建的几何体的图形，其中方框内的数字为该处小立方块的个数．请你画出从正面和左面看到这个几何体的图形．【分析】分别利用小立方块的个数得出其形状，进而画出左视图与主视图．【解答】解：如图所示：．【点评】此题考查了作图﹣三视图，由三视图判断几何体，正确想象出立体图形的形状是解题关键．21．如图是由两个长方体组合而成的一个立体图形的三视图，根据图中所标尺寸（单位：mm），计算出这个立体图形的体积和表面积．【分析】首先根据三视图得到两个长方体的长，宽，高，在分别表示出每个长方体的表面积，最后减去上面的长方体与下面的长方体的接触面积即可．【解答】解：根据三视图可得：上面的长方体长4mm，高4mm，宽2mm，下面的长方体长6mm，宽8mm，高2mm，∴立体图形的体积是：4×4×2+6×8×2＝128（mm3），∴立体图形的表面积是：4×4×2+4×2×2+4×2+6×2×2+8×2×2+6×8×2﹣4×2＝200（mm2）．【点评】此题主要考查了由三视图判断几何体以及求几何体的表面积，根据图形看出长方体的长，宽，高是解题的关键．22．某个几何体由若干个相同的小立方体组成，从正面和左面看到的形状图如图1所示：（1）这个几何体可以是图2甲、乙、丙中的甲和乙；（2）这个几何体最多由9个小立方块堆成：（3）当堆成这个几何体的小立方块个数最少时，画出从上面看到的形状图．【分析】（1）由主视图和左视图的定义求解可得；（2）构成几何体的正方体个数最少时，其正方体的构成是在乙的基础上左数第1列前面再添加1个正方形即可得；（3）正方体个数最少时如图甲，据此作出俯视图即可得．【解答】解：（1）由主视图和左视图知，这个几何体可以是图2甲、乙、丙中的甲和乙，故答案为：甲和乙；（2）这个几何体最多可以由9个小正方体组成，故答案为：9；（3）如图所示：【点评】本题考查作图﹣三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．23．李明和同学们一起研究“从三个不同方向看问题的形状”．（1）图1是由几个大小相同的小立方体搭成的几何体，请画出从正面看到的这个几何体的形状图；（2）图2是由几个大小相同的小立方体搭成的几何体，从上面观察这个几何体，看到的形状如图所示，其中小正方形中的数字表示该位置的小立方体的个数．请画出从左面看到的这个几何体的形状图．【分析】（1）观察几何体，作出三视图即可．（2）由已知条件可知，从正面看有2列，每列小正方数形数目分别为3，2；从左面看有2列，每列小正方形数目分别为2，3．据此可画出图形．【解答】解：（1）如图所示：（2）如图所示：【点评】此题主要考查了几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视图的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．24．学校食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，一摞碟子的层数与累积高度的关系如下表：碟子层数累积高度（cm）1222+1.532+342+4.5……（1）当一摞碟子有x层时，请写出此时的累积高度（用含x的式子表示）；（2）桌子上有一些碟子，如图分别是从正面、左面和上面看到的形状图，厨房师傅想把这些碟子全部叠成一摞，求叠成一摞后的累积高度．【分析】（1）观察表格数据不难发现，每增加一个碟子高度增加1.5cm，然后写出即可；（2）根据三视图判断出碟子的个数为12个，然后代入（1）中算式计算即可得解．【解答】解：（1）由图可知，每增加一个碟子高度增加1.5cm，桌子上放有x个碟子时，高度为2+1.5（x﹣1）＝1.5x+0.5；（2）由图可知，共有3摞，左前一摞有4个，左后一摞有5个，右边前面一摞有3个，共有：3+4+5＝12个，叠成一摞后的高度＝1.5×12+0.5＝18.5cm．【点评】本题考查由三视图想象立体图形．做这类题时要借助三种视图表示物体的特点，从主视图上弄清物体的上下和左右形状；从俯视图上弄清物体的左右和前后形状；从左视图上弄清楚物体的上下和前后形状．25．如图是一个大正方体切去一个小正方体组成的几何体．（1）下列三个图形中，从上面、左面、正面看到的平面图形分别是③、②、①；（2）若大正方体的边长为20cm，小正方体的边长为10cm，求这个几何体的表面积．【分析】（1）根据从上面、左面、正面看到的三视图，可得答案．（2）依据三视图的面积，即可得到这个几何体的表面积．【解答】解：（1）由题可得，从上面、左面、正面看到的平面图形分别是③，②，①；故答案为：③，②，①；（2）∵大正方体的边长为20cm，小正方体的边长为10cm，∴这个几何体的表面积为：2（400+400+400）＝2×1200＝2400（cm2）．【点评】本题考查了简单组合体的三视图以及几何体的表面积，画简单组合体的三视图要循序渐进，通过仔细观察和想象，再画它的三视图．。

第29章投影与视图单元检测一、选择题1.如图，图中的几何体是将圆柱沿竖直方向切掉一半后，再在中心挖去一个圆柱得到的，则该几何体的左视图是（）A. B. C. D.2.下列图形是正方体表面积展开图的是（）A. B. C. D.3.由一些相同的立方体搭成某几何体，这个几何体的主视图和俯视图如图所示，请问搭这样一个几何体最多需要多少小立方体？（）A. 4B. 5C. 6D. 74.如图所示几何体的左视图是（）A.B.C.D.5.人往路灯下行走的影子变化情况是（）A. 长⇒短⇒长B. 短⇒长⇒短C. 长⇒长⇒短D. 短⇒短⇒长6.下列水平放置的几何体中，俯视图是矩形的是（）A. 圆柱B. 长方体C. 三棱柱D. 圆锥7.下列四个几何体中，左视图为圆的是（）A. B. C. D.8.下列立体图形中，俯视图是正方形的是（）A. B. C. D.9.如图四个几何体，其中，它们各自的主视图与俯视图不相同的几何体的个数是（）A. 1B. 2C. 3D. 410.如图的几何体是由六个完全相同的正方体组成的，这个几何体的主视图是（）A. B. C. D.二、填空题11.直角坐标平面内，一点光源位于A（0，5）处，线段CD⊥x轴，D为垂足，C（3，1），则CD在x轴上的影长为________ ，点C的影子的坐标为________ ．12.如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图和左视图的面积之和是________13.已知圆柱按如图所示方式放置，其左视图的面积为48，则该圆柱的侧面积为________14.一个上下底密封的纸盒的三视图如图所示，请你根据图中的数据，计算这个密封纸盒的表面积为________m2．（结果保留π）15.皮影戏中的皮影是由投影得到的________ ．16.三棱柱的三视图如图所示，△EFG中，EF=10cm，EG=16cm，∠EGF=30°，则AB的长为________cm ．17.某长方体包装盒的展开图如图所示，如果长方体盒子的长比宽多4cm，则这个包装盒的体积是________ cm3．18.如图是一个正方体的展开图，如果将它折成一个正方体，相对面上的数相等，则x+y的值为________．三、解答题19.如图是由6个相同的正方形拼成的图形，请你将其中一个正方形移动到合适的位置，使它与另5个正方形能拼成一个正方体的表面展开图．（请在图中将要移动的那个正方形涂黑，并画出移动后的正方形）．20.有一个正方体，在它的各个面上分别标上数字1、2、3、4、5、6，甲、乙、丙三位同学从三个不同的角度去观察此正方体，观察结果如图所示：请画出正方体的一种表面展开图，（要求把数字标注在表面展开图中）21.确定图中路灯灯泡的位置，并画出小赵在灯光下的影子．22.观察：下图中的几何体是由若干个完全相同的小正方体搭成的．（1）画出几何体的主视图，左视图，俯视图；（2）能移走一个小正方体使它的三个视图都不变吗？23.如图，是一个由若干同样大小的正方体搭成的几何体俯视图，小正方形中的数字表示在该位置的立方体的个数．（1）请你画出它的从正面看和从左面看的形状图．（2）如果每个立方体的棱长为2cm，则该几何体的表面积是多少？24. 小明在学习了《展开与折叠》这一课后，明白了很多几何体都能展开成平面图形．于是他在家用剪刀展开了一个长方体纸盒，可是一不小心多剪了一条棱，把纸盒剪成了两部分，即图中的①和②．根据你所学的知识，回答下列问题：（1）小明总共剪开了条棱．（2）现在小明想将剪断的②重新粘贴到①上去，而且经过折叠以后，仍然可以还原成一个长方体纸盒，你认为他应该将剪断的纸条粘贴到①中的什么位置？请你帮助小明在①上补全．（3）小明说：他所剪的所有棱中，最长的一条棱是最短的一条棱的5倍．现在已知这个长方体纸盒的底面是一个正方形，并且这个长方体纸盒所有棱长的和是880cm，求这个长方体纸盒的体积．参考答案一、选择题1.A2.D3.B4.B5.A6.B7. D8.B9.C 10.A二、填空题11.；（3.75，0）12.5 13.48π 14.600π 15.中心投影16.8 17.90 18. 11三、解答题19.解：答案如下：20.解：从3个小立方体上的数可知，与写有数字1的面相邻的面上数字是2，3，4，6，所以数字1面对数字5面，同理，立方体面上数字3对6．故立方体面上数字2对4．作图为：21.解：22.（1）（2）去掉粉红色的立方体，三视图不变23.解：（1）如图所示：（2）（2×2）×（6×2+6×2+5×2+4）=4×38=152（平方厘米）．故该几何体的表面积是152平方厘米．24.解（1）小明共剪了8条棱，故答案为：8．（2）如图，四种情况．（3）∵长方体纸盒的底面是一个正方形，∴设最短的棱长高为acm，则长与宽相等为5acm，∵长方体纸盒所有棱长的和是880cm，∴4（a+5a+5a）=880，解得a=20cm，∴这个长方体纸盒的体积为：20×100×100=200000立方厘米．。

人教版九年级数学下册复习_第29章_投影与视图_单元测试卷（有答案）一、选择题（本题共计10 小题，每题3 分，共计30分，）1. 小亮在上午时、时、时、时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（）A.上午时B.上午时C.上午时D.上午时2. 晚上，小华出去散步，在经过一盏路灯时，他发现自己的身影是（）A.变长B.变短C.先变长后变短D.先变短后变长3. 人离窗子越远，向外眺望时此人的盲区是（）A.变大B.变小C.不变D.无法确定4. 下列投影中属于中心投影的是（）A.阳光下跑动的运动员的影子B.阳光下木杆的影子C.阳光下汽车的影子D.路灯下行人的影子5. 为了看到柜顶上的物品，我们常常向后退几步或踮起脚，这其中的道理是（）A.增大柜顶的盲区B.减小柜顶的盲区C.增高视点D.缩短视线6. 下列事例中，属于减少盲区的有（）①站在阳台上看地面，向前走几步；②将眼前的纸片靠近眼睛；③将胡同的出口修成梯形状；④前方有看不见的地方，用望远镜看．A.个B.个C.个D.个7. 如图，模块①由个棱长为的小正方体构成，模块②-⑥均由个棱长为的小正方体构成．现在从模块②-⑥中选出三个模块放到模块①上，与模块①组成一个棱长为的大正方体．下列四个方案中，符合上述要求的是（）A.模块②，④，⑤B.模块③，④，⑥C.模块②，⑤，⑥D.模块③，⑤，⑥8. 如图是由棱长为的正方体搭成的积木三视图，则图中棱长为的正方体的个数是（）A.个B.个C.个D.个9. 在一仓库里堆放着若干个相同的正方体货箱，仓库管理员将这堆货箱的三视图画了出来（如图），则这堆正方体货箱共有（）A.箱B.箱C.箱D.箱10. 某同学画出了如图所示的几何体的三种视图，其中正确的是（）A.①②B.①③C.②③D.②二、填空题（本题共计10 小题，每题3 分，共计30分，）11. 如图，是由小立方块搭成几何体的俯视图，上面的数字表示，该位置小立方块的个数画出主视图：________，左视图：________．12. 如图，迎宾公园的喷水池边上有半圆形的石头（半径为）作为装饰，其中一块石头正前方处有一彩灯，某一时刻，该灯柱落在此半圆形石头上的影长为．如果同一时刻，一直立的杆子的影长为，则灯柱的高________．13. 如图所示，这是一个由小立方块塔成的几何体的俯视图，图中的数字表示在该位置的小立方块的个数，请你画出它的主视图和左视图．主视图________ 左视图________．14. 观察下列几何体，主视图、左视图和俯视图都是矩形的是________．15. 太阳光线可以看成________，像这样的光线所形成的投影称为________．16. 太阳光所形成的投影是________投影，皮影戏中的皮影是由________投影得到的．17. 如图，小军、小珠之间的距离为，他们在同一盏路灯下的影长分别为，，已知小军、小珠的身高分别为，，则路灯的高为________．18. 轮船及汽车的驾驶室设在前面是为了让驾驶员的盲区足够________．19. 身高相同的小明和小丽站在灯光下的不同位置，已知小明的投影比小丽的投影长，我们可以判定小明离灯光较________．20. 如图，是一个长方体的三视图（单位：），这个长方形的体积是________．三、解答题（本题共计7 小题，共计60分，）21. （6分）下面几何体的三种视图有无错误？如果有，请改正．22. （9分）画出如图所示的几何体的主视图、左视图、俯视图：23. （9分）如图，是一个由小正方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的正方形的个数．请你画出它的主视图和左视图．24. （9分）一个物体的主视图和俯视图如图所示，请根据你对这个物体的想象，画出它的一个左视图．25. （9分）如图，是由几个小立方块所搭几何体的从上面看的图形，图中数字表示所在位置小立方块的个数，请画出这个几何体的从正面看和从左面看的图形．26. （9分）如图，已知一个几何体的三视图和有关的尺寸如图所示，请写出该几何体的形状，并根据图中所给的数据求出表面积．27.(9分) 在平整的地面上，有若干个完全相同棱长的小正方体堆成一个几何体，如图所示．（1）请画出这个几何体的三视图．（2）如果在这个几何体的表面喷上黄色的漆，则在所有的小正方体中，有________个正方体只有一个面是黄色，有________个正方体只有两个面是黄色，有________个正方体只有三个面是黄色．（3）若现在你手头还有一些相同的小正方体，如果保持俯视图和左视图不变，最多可以再添加几个小正方体？参考答案与试题解析人教版九年级数学下册复习第29章投影与视图单元测试卷一、选择题（本题共计10 小题，每题3 分，共计30分）1.【答案】D【考点】平行投影【解析】根据太阳光线与地平面的夹角的大小变化来判断向日葵影子的长度的大小．【解答】解：在上午，时间越早，太阳光线与地平面的夹角越小，则物体的影长越长，所以这四个时刻中，上午时，向日葵的影子最长．故选．2.【答案】D【考点】中心投影【解析】由题意易得，小华离光源是由远到近再到远的过程，根据中心投影的特点，即可得到身影的变化特点．【解答】解：因为小华出去散步，在经过一盏路灯这一过程中离光源是由远到近再到远的过程，所以他在地上的影子先变短后变长．故选．3.【答案】A【考点】视点、视角和盲区【解析】根据视角与盲区的关系来判断．【解答】解：如图：为窗子，，过的直线，通过想象我们可以知道，不管在哪个区域，离窗子越远，视角就会越小，盲区就会变大．4.【答案】D【考点】中心投影【解析】根据中心投影的性质，找到是灯光的光源即可．【解答】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有选项得到的投影为中心投影．故选：．5.【答案】B【考点】视点、视角和盲区【解析】根据实际生活为了看到柜顶上的物品，我们常常向后退几步或踮起脚，实际就是减小盲区，即可得出答案．【解答】解：∵为了看到柜顶上的物品，我们常常向后退几步或踮起脚，∴这其中的道理是：减小柜顶的盲区．故选：．6.【答案】B【考点】视点、视角和盲区【解析】视线到达不了的区域为盲区，仰视时越向前视野越小盲区越大，俯视时越向前视野越大，盲区越小，由此可判断出答案．【解答】解：①站在阳台上看地面，向前走几步，视野扩大，减小了盲区，故正确；②将眼前的纸片靠近眼睛，眼睛的视野变小，增大了盲区，故错误；③将胡同的出口修成梯形状，视野扩大，减小了盲区，故正确；④前方有看不见的地方，用望远镜看，视野范围没变化，盲区没有减小，故错误．综上可得①③正确．故选．7.【答案】C【考点】简单组合体的三视图观察模块①可知，模块②补模块①上面的左边，模块③补模块①上面的右上角，模块⑥补模块①上面的右下角能够成为一个棱长为的大正方体．【解答】解：由图形可知模块②补模块①上面的左边，模块③补模块①上面的右上角，模块⑥补模块①上面的右下角，使得模块①成为一个棱长为的大正方体．故能够完成任务的为模块②，⑤，⑥．故选．8.【答案】C【考点】由三视图判断几何体【解析】易得这个几何体共有层，由俯视图可得第一层正方体的个数，由主视图和左视图可得第二层正方体的个数，相加即可．【解答】解：由俯视图易得最底层有个正方体，第二层有个正方体，那么共有个正方体组成．故选．9.【答案】B【考点】由三视图判断几何体【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．从俯视图中可以看出最底层小正方体的个数及形状，从主视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【解答】解：由题意知，第二行正方体的个数从左往右依次为：，，；第一行第一列有个正方体，共有个正方体．故选．10.【答案】B【考点】作图-三视图【解析】从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．依此即可解题．【解答】解：根据几何体的摆放位置，主视图和俯视图正确．左视图中间有一条横线，故左视图不正确．故选：．二、填空题（本题共计10 小题，每题3 分，共计30分）11.【答案】,【考点】作图-三视图由三视图判断几何体【解析】由已知条件可知，主视图有列，每列小正方数形数目分别为，，；左视图有列，每列小正方形数目分别为，．据此可画出图形．【解答】解：如图所示：12.【答案】【考点】中心投影【解析】如图，，，的弧长为，先利用弧长公式计算出，则，作于，则，，接着利用相似比得到，解得，然后计算即可．【解答】解：如图，，，的弧长为，设，则，解得，即，∴，作于，则，，∵同一时刻，一直立的杆子的影长为，∴，∴，∴，即灯柱的高为．故答案为．13.【答案】,【考点】作图-三视图由三视图判断几何体【解析】利用俯视图结合小立方块的个数分别得出主视图与左视图．【解答】解：如图所示：．14.【答案】【考点】简单几何体的三视图【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解答】解：、主视图为矩形，俯视图为圆，错误；、主视图为矩形，三视图为矩形，正确；、主视图为等腰梯形，俯视图为圆环，错误；、主视图为三角形，俯视图为有对角线的矩形，错误．故答案为．15.【答案】平行光线,平行投影【考点】平行投影【解析】根据平行投影的定义填空即可．【解答】解：平行光线；平行投影．16.【答案】平行,中心【考点】平行投影中心投影【解析】太阳光是平行光线所以在地面上的投影是平行投影，皮影戏是有灯光照射下在影布上形成的投影，故是中心投影．【解答】解：太阳光是平行光线所以在地面上的投影是平行投影，皮影戏是有灯光照射下在影布上形成的投影，故是中心投影．故答案为：平行，中心．17.【答案】【考点】中心投影【解析】根据，得到，，根据相似三角形的性质可知，，即可得到结论．【解答】解：如图，∵，∴，，∴，，即，，解得：，答：路灯的高为．18.【答案】小【考点】视点、视角和盲区【解析】“轮船及汽车的驾驶室设在前面”是为了增加驾驶员的视角，减少盲区，从而更有利于驾驶；在高处俯瞰时，视角会增大，而盲区相应减小，故“站得高，看得远”也是为了增大视角，减少盲区．【解答】解：“轮船及汽车的驾驶室设在前面”这与“站得高，看得远”从数学原理上来说是为了增大视角，减小盲区，故答案为：小．19.【答案】远【考点】中心投影【解析】中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．据此判断即可．【解答】解：中心投影的特点是：等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．所以小明离灯光较远．20.【答案】【考点】由三视图判断几何体【解析】人教版九年级下学期第29章投影与视图单元检测试题（含答案）一、单选题（共10题；共30分）1.如图所示的几何体，它的左视图正确的是（）A. B. C. D.2.如图，是一个几何体的表面展开图，则该几何体是（）A. 正方体B. 长方体C. 三棱柱D. 四棱锥3.下面由8个完全相同的小正方体组成的几何体从正面看是（）A. B. C. D.4.如图是两个等直径圆柱构成的“T”形管道，其左视图是（）A. B. C. D.5.如图是由若干个大小相同的小正方体堆砌而成的几何体,那么其三视图中面积最小的是( )A. 主视图B. 左视图C. 俯视图D. 三种一样6.一个几何体的主视图和俯视图如图所示，那么它的左视图可能是（）A. B. C. D.7.用4个小立方块搭成如图所示的几何体，该几何体的左视图是（）A. B. C. D.8.如下图，有一个正方体纸盒，在它的三个侧面分别画有三角形、正方形和五边形，现用一把剪刀沿着它的棱剪开成一个平面图形，则展开图是（）A. B. C.D.9.某三棱锥的三视图如图所示，该三棱锥的体积是（）A. B. 4 C. 2 D.10.如图是一个切去了一个角的正方体纸盒，切面与棱的交点A，B，C均是棱的中点，现将纸盒剪开展成平面，则展开图不可能是（）A. B. C. D.二、填空题（共7题；共21分）11.若圆柱的底面圆半径为3cm，高为5cm，则该圆柱的侧面展开图的面积为________cm2．12.下图右边是一个三棱柱，它的正投影是下图中的________（填序号）．13.如图是由若干个大小相同的小正方体摆成的几何体．那么，其三种视图中，面积最小的是________．14.人在灯光下走动，当人远离灯光时，其影子的长度将________ ．15.课桌上按照图的位置放着一个暖水瓶、一只水杯和一个乒乓球．小明从课桌前走过(图中虚线箭头的方向)，后图描绘的是他在不同时刻看到的情况，请把这些图片按照看到的先后顺序进行排序，正确的顺序是________．16.圆锥的侧面展开图是________ ，圆柱的侧面展开图是________ ．17.如图，是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个大正方体，至少还需要________个小立方块．三、解答题（共6题；共46分）18.连一连：请在第二行图形中找到与第一行几何体相对应的表面展开图，并分别用连接线连起来．19.如图是用5个棱长为1厘米的小立方块搭成的几何体，请画出从正面、左面、上面看得到的图形．20.如图，圆柱形无盖玻璃容器，高18cm，底面周长为60cm，在外侧距下底1cm的点C处有一蜘蛛，与蜘蛛相对的圆柱形容器的上口外侧距开口1cm的F处有一苍蝇，试求急于捕获苍蝇充饥的蜘蛛所走的最短路线的长度．21.如图所示是一个纸杯，它的母线延长后形成的立体图形是圆锥，该圆锥的侧面展开图是扇形OAB，经测量，纸杯开口圆的直径为6cm，下底面直径为4cm，母线长EF=9cm，求扇形OAB的圆心角及这个纸杯的表面积．（结果保留根号和π）22.用如图所示的长31．4cm，宽5cm的长方形，围成一个圆柱体，求需加上的两个底面圆的面积是多少平方厘米？23.学习投影后，小明、小颖利用灯光下自己的影子长度来测量一路灯的高度，并探究影子长度的变化规律．如图，在同一时间，身高为1.6m的小明（AB）的影子BC长是3m，而小颖（EH）刚好在路灯灯泡的正下方H点，并测得HB=6m．（1）请在图中画出形成影子的光线，并确定路灯灯泡所在的位置G；（2）求路灯灯泡的垂直高度GH．四、综合题（共2题；共23分）24.如图,某一广告墙PQ旁有两根直立的木杆AB和CD,某一时刻在太阳光下,木杆CD的影子刚好不落在广告墙PQ上.（1）请你在图中画出此时的太阳光线CE及木杆AB的影子BF; （2）若AB=5米,CD=3米,CD到PQ的距离DQ的长为4米,求此时木杆AB的影长.25.如图所示为一几何体的三视图：（1）写出这个几何体的名称;（2）任意画出这个几何体的一种表面展开图；（3）若长方形的高为10cm，正三角形的边长为4cm，求这个几何体的侧面积．答案解析部分一、单选题1.B2.C3.D4.B5.B6.B7.A8.C9.B 10.B二、填空题11.30π 12.② 13.左视图14.变长15.乙甲丙丁16.扇形；长方形17.54三、解答题18.解：如图所示：19.20.解：将曲面沿AB展开，如图所示，过C作CE⊥AB于E，在Rt CEF中，∠CEF=90°，EF=18﹣1﹣1=16（cm），CE= ×60=30（cm），由勾股定理，得CF= =34（cm）．答：蜘蛛所走的最短路线是34cm．21.解：由题意可知：=6πcm，=4π，设∠AOB=n，AO=R，则CO=R﹣9，由弧长公式得：l= ，∴，解得：n=40，R=27，故扇形OAB的圆心角是40度．∵R=27，R﹣9=18，∴S扇形OCD= ×4π×18=36π（cm2），S扇形OAB= ×6π×27=81π（cm2），纸杯侧面积=S扇形OAB﹣S扇形OCD=81π﹣36π=45π（cm2），纸杯底面积=π•22=4π（cm2）纸杯表面积=45π+4π=49π（cm2）．22.31.4÷3.14＝10cm10÷2＝5cm3.14×5×5＝78.5平方厘米答：两个底面圆的面积是78.5平方厘米。

人教版九年级数学下册_第29章_投影与视图_单元检测试卷【有答案】一、选择题（共 10 小题 ，每小题 3 分 ，共 30 分 ） 1.下列投影一定不会改变 的形状和大小的是（ ） A.中心投影 B.平行投影C.正投影D.当 平行投影面时的平行投影 2.某物体的三视图是如图所示的三个图形，那么该物体形状是（ ）A.圆锥B.圆柱C.三棱锥D.三棱柱 3.如图，是由相同的小正方体组成的立体图形，它的左视图是（ ）A.B.C.D.4.如图所示，灯在距地面 米的 处，现有一木棒 米长，当 处木棒绕其与地面的固定端点顺时针旋转到地面，其影子的变化规律是（ ）A.先变长，后变短B.先变短，后变长C.不变D.先变长，再不变，后变短5.某同学画出了如图所示的几何体的三种视图，其中正确的是（ ）A.①②B.①③C.②③D.②6.如图所示的几何体，如果从正面观察它，得到的平面图形是（ ）A.B.C.D.7.小阳和小明两人从远处沿直线走到路灯下，他们规定：小阳在前，小明在后，两人之间的距离始终与小阳的影长相等．在这种情况下，他们两人之间的距离（ ） A.始终不变 B.越来越远 C.时近时远 D.越来越近 8.如图的主视图是（ ）A.B.C.D.9.如图是几个相同的小正方体搭成的几何体的三视图，则搭成这个几何体的小正方体有（ ）A. 个B. 个C. 个D. 个 10.由 个大小相同的小正方体组成的几何体，如下图所示．其俯视图是（ ）A.B.C.D.二、填空题（共 10 小题 ，每小题 3 分 ，共 30 分 ）11.如图，组成这个几何体的小正方体的块数为 ，则 的所有可能值为________．12.如图，在一间黑屋子里用一盏白炽灯按如图所示的方式照球、圆柱和圆锥，它们在地面上的阴影形状分别是________，________，________．（文字回答即可）13.身高相同的小明和小丽站在灯光下的不同位置，已知小明的投影比小丽的投影长，我们可以判定小明离灯光较________．14.如图，三角尺在灯泡的照射下在墙上形成影子，现测得，，则这个三角尺的面积与它在墙上所形成影子图形的面积之比是________．15.三棱柱的三视图如图所示，在中，，，，则的长为________．16.如图中，现将绕旋转一周，所得几何体的主视图是图中的________．17.桌上放着一个圆锥和一个正方体，请说出下面三幅图形分别是从哪个方向看到的________．18.如图，请写出图，图，图是从哪个方向可到的：图________；图________；图________．19.如图所示，在房子的屋檐处安有一台监视器，房子前有一面落地的广告牌，那么监视器的盲区在________．20.如图是六个棱长为的立方块组成的一个几何体，其俯视图的面积是________．三、解答题（共6 小题，每小题10 分，共60 分）21.一个几何体由几个大小相同的小立方体搭成，从上面观察这个几何体，看到的形状如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，请你画出从正面、左面看到的这个几何体的形状图．22.如图所示是由几个小正方块所组成的几何体俯视图，小正方形中的数字表示在该位置小正方块的个数，请你画出这个几何体的正视图和左视图．23.有一个正方体，在它的各个面上分别标上数字、、、、、．小明、小刚、小红三人从不同的角度去观察此正方体，观察结果如图所示，问这个正方体各个面上的数字对面各是什么数字？24.如图是由几个小立方体所搭几何的俯视图，小正方形中的数字表示在该位置的小正方体的个数，请画出这个几何体的主视图、左视图．25.某地夏季中午，当太阳移到屋顶上方偏南时，光线与地面成角，房屋向南的窗户高米，现要在窗子外面的上方安装一个水平遮阳蓬（如图所示）．当遮阳蓬的宽度在什么范围时，太阳光线能射入室内？当遮阳蓬的宽度在什么范围时，太阳光线不能射入室内？26.李航想利用太阳光测量楼高．他带着皮尺来期末专题突破：人教版九年级数学下册_第29章_投影与视图_单元检测试卷(解析版）一、选择题（本题共计10 小题，每题3 分，共计30分，）1. 下列光源所形成的投影不是中心投影的是（）A.平面镜反射出的太阳光线B.台灯的光线C.手电筒的光线D.路灯的光线2. 如图的立体图形是由四个相同的小正方体组成，它的主视图是（）A. B.C.D.3. 下列哪种光线形成的投影不是中心投影（ ） A.探照灯 B.太阳 C.手电筒 D.路灯4. 为了看到柜顶上的物品，我们常常向后退几步或踮起脚，这其中的道理是（ ） A.增大柜顶的盲区 B.减小柜顶的盲区 C.增高视点 D.缩短视线5. 如图是某几何体的三视图及相关数据，则判断正确的是（ ）A. B. C.D.6. 左边圆锥体的俯视图是（ ）A.B.C.D.7. 如图所示的正三棱柱的主视图是（ ）A.B.C.D.8. 几个相同的小正方体所搭成的几何体的俯视图如图所示，小正方形中的数字表示在该位置小正方体的个数，其主视图是（ ）A.B.C. D.9. 一个几何体由一些小正方体摆成，其主（正）视图与左视图如图所示．其俯视图不可能是（ ）A.B.C.D.10. 由 个相同的小正方体堆成的几何体，其视图如图所示，则 的最大值是（ ）A. B. C. D. 二、 填空题 （本题共计 10 小题 ，每题 3 分 ，共计30分 ， ）11. 请你写出一个左视图与俯视图相同的立体图形，这个立体图形是________． 12. 已知圆柱按如图所示方式放置，其左视图的面积为 ，则该圆柱的侧面积为________．13. 画三视图是有一定要求的，首先确定________的位置，画出主视图，然后在主视图的下面画出________，在主视图的右面画出________．14. 在太阳光的照射下，矩形窗框在地面上的影子的形状一般是________形；圆形窗框在地面上的影子往往是________形．15. 在平行投影中，两人的高度和他们的影子________．16. 在下列关于盲区的说法中，正确的有________．（填序号①②等）①我们把视线看不到的地方称为盲区；②我们上山与下山时视野盲区是相同的；③我们坐车向前行驶，有时会发现高大的建筑物会被比它矮的建筑物挡住；④人们说“站得高，看得远”，说明在高处视野盲区要小些，视野范围要大些．17. 直角坐标平面内，一点光源位于处，线段轴，为垂足，，则在轴上的影长为________，点的影子的坐标为________．18. 从正面，左面，上面看到的几何体的形状图都一样的几何体是________（一种即可）．19. 已知一个几何体的三视图如图所示，其中主视图和俯视图都是矩形，左视图是直角三角形，则它的表面积等于________．20. 墙角处有若干大小相同的小正方体堆成如图所示的立体图形，如果你打算搬走其中部分小正方体（不考虑操作技术的限制），但希望搬完后从正面、从上面、从右面用平行光线照射时，在墙面及地面上的影子不变，那么你最多可以搬走________个小正方体．三、解答题（本题共计8 小题，共计60分，）21. （4分）如图所示的图形是一个物体的三视图，请画出这个物体的大致形状．22. （8分）请画出下列几何体的主视图、左视图和俯视图．23. （8分）如图是有几个小立方块所搭集合体的俯视图，小正方形中的数字表示在该位置小立方块的个数．请画出相应集合体的从正面看和左面看到的图形．24. （8分）画出如图的主视图、左视图和俯视图．25. （8分）如图是一个几何体，请画出它的三视图．26. （8分）如图，是由几个小立方块搭成的几何体的俯视图，小正方形的数字表示该位置小立方块的个数，请画出相应的几何体的主视图及左视图．27.(8分) 某几何体的三视图如图所示，其中主视图中半圆的半径为．（1）请用文字（或图形）描述该几何体的形状；（2）求该几何体的表面积与体积．28. （8分）一个几何体从前面看及从上面看的视图如图所示．这样的几何体只有一种吗？它最多要多少个小立方体？最少要多少个小立方体？参考答案与试题解析期末专题突破：人教版九年级数学下册第29章投影与视图单元检测试卷一、选择题（本题共计10 小题，每题3 分，共计30分）1.【答案】A【考点】中心投影【解析】找到不是灯光的光源即可．【解答】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有选项得到的投影为平行投影，故选．2.【答案】A【考点】简单组合体的三视图【解析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【解答】解：从正面看易得第一层有个正方形，第二层左上有个正方形．故选．3.【答案】B【考点】中心投影【解析】找到不是灯光的光源即可．【解答】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有选项得到的投影为平行投影，故选．4.【答案】B【考点】视点、视角和盲区根据实际生活为了看到柜顶上的物品，我们常常向后退几步或踮起脚，实际就是减小盲区，即可得出答案．【解答】解：∵为了看到柜顶上的物品，我们常常向后退几步或踮起脚，∴这其中的道理是：减小柜顶的盲区．故选：．5.【答案】C【考点】作图-三视图勾股定理【解析】首先根据该几何体的三视图判断该几何体为圆锥，然后根据三视图的相关数据得到圆锥的底面上的高、母线长及底面半径，然后可以得到三者之间的关系．【解答】解：∵该几何体的正视图和左视图都是等腰三角形，俯视图是圆，∴该几何体为圆锥，∴圆锥的底面半径为，高为，母线长为，∵圆锥的底面半径、母线及圆锥的高构成直角三角形，∴．故选．6.【答案】C【考点】简单几何体的三视图【解析】俯视图是从物体上面看，所得到的图形．【解答】解：圆锥体从上面看可得到一个圆及圆心，即．故选：．7.【答案】D【考点】简单几何体的三视图【解析】主视图是分别从物体正面看所得到的图形．解：从几何体的正面看所得到的形状是矩形，中间有一道竖直的虚线，故选：．8.【答案】D【考点】由三视图判断几何体简单组合体的三视图【解析】画出立体图，即可解答．【解答】解：画出立体图：，主视图为，故选．9.【答案】C【考点】简单组合体的三视图【解析】根据给出的几何体，通过动手操作，观察可得答案选择，也可以根据画三视图的方法，发挥空间想象能力，直接想象出其主视图为．结合主视图和左视图，从正面看，几何体的第一行第列有个正方体，而选项没有．【解答】解：结合主视图和左视图，从正面看，几何体的第一行第列有个正方体，而选项没有．故选．10.【答案】A【考点】由三视图判断几何体【解析】从俯视图中可以看出最底层小正方体的个数及形状，从主视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【解答】解：综合主视图和俯视图，底面最多有个，第二层最多有个，第三层最多有个，那么的最大值是．故选．二、填空题（本题共计10 小题，每题3 分，共计30分）11.【答案】正方体（答案不唯一）．【考点】由三视图判断几何体【解析】左视图、俯视图是分别从物体左面、上面看，所得到的图形．【解答】解：答案不唯一，如正方体、球体等．故答案为：正方体（答案不唯一）．12.【答案】【考点】简单几何体的三视图【解析】先由左视图的面积底面直径高，得出底面直径，再根据侧面积底面周长高即可求解．【解答】解：设圆柱的高为，底面直径为，则，解得，所以侧面积为：．故答案为．13.【答案】主视图,俯视图,左视图【考点】作图-三视图【解析】根据画三视图的要求填空即可．【解答】解：首先确定主视图的位置，画出主视图，然后在主视图的下面画出俯视图，在主视图的右面画出左视图．14.【答案】平行四边,椭圆【考点】平行投影【解析】太阳光照射矩形的窗户，根据在同一时刻，不同物体的物高和影长成比例，且平行物体的投影仍旧平行．故可知矩形的窗户的投影是平行四边形，同理得出圆形窗框在地面上的影子往往是椭圆形．【解答】解：题中都没说明阳光是从哪个角度射入，因此投影可以是与窗户相似，相等，等边不等长，等长不等宽的矩形，还有甚至是一般的平行四边形，但无论是什么，都是平行四边形．都是对边相等且平行的．圆形窗框在地面上的影子往往是椭圆形．故答案为：平行四边，椭圆．15.【答案】对应成比例【考点】平行投影【解析】根据平行投影特点在同一时刻，不同物体的物高和影长成比例可知．【解答】解：在同一时刻，不同物体的物高和影长成比例．即两人的高度和他们的影子对应成比例．16.【答案】①③④【考点】视点、视角和盲区【解析】盲区是指看不见的区域，仰视时越向前视野越小盲区越大，俯视时越向前视野越大，盲区越小．【解答】解：②中上山和下山时盲区是不同的，要记住仰视时越向前视野越小盲区越大，俯视时越向前视野越大，盲区越小．而①③④都是正确的，因此选①③④．17.【答案】,【考点】【解析】画出相应图形，可得相似三角形，利用相似三角形的对应边的比相等可得影长，加上即为点的横坐标，其纵坐标为．【解答】解：∵轴，轴，∴，∴，∴，设，∴，解得：，∴，∴，∴点的坐标为．故答案为：；．18.【答案】球（答案不唯一）【考点】简单几何体的三视图【解析】根据主视图，左视图，俯视图的定义找出从正面，左面，上面看到的几何体的形状图都一样的几何体即可．【解答】解：球从正面，左面，上面看到的平面图形为全等的圆，故答案为：球（答案不唯一）．19.【答案】【考点】由三视图判断几何体应先判断出这个几何体的形状为三棱柱，进而求得表面积．【解答】解：由主视图和俯视图可判断出这个几何体为柱体，根据左视图可得此几何体为三棱柱，由个矩形和个三角形组成，矩形的长与宽分别是，；，；，．三角形为直角三角形，两直角边分别为，，斜边为．∴表面积为：故答案为：．20.【答案】【考点】简单组合体的三视图【解析】留下靠墙的正方体，以及墙角处向外的一列正方体，依次数出搬走的小正方体的个数相加即可．【解答】解：第列最多可以搬走个小正方体；第列最多可以搬走个小正方体；第列最多可以搬走个小正方体；第列最多可以搬走个小正方体；第列最多可以搬走个小正方体．个人教版九年级下册数学《第29章投影与视图》单元测试卷（解析版）一．选择题（共10小题）1．如图，下列图形从正面看是三角形的是（）A．B．C．D．2．如图2的三幅图分别是从不同方向看图1所示的工件立体图得到的平面图形，（不考虑尺寸）其中正确的是（）A．①②B．①③C．②③D．③3．如图，下面几何体，从左边看到的平面图形是（）A．B．C．D．4．如图，是由若干个大小相同的正方体搭成的几何体的俯视图，其中小正方形中的数字表示该位置上的正方体的个数，则这个几何体的左视图是（）A．B．C．D．5．一个几何体由若干个大小相同的小正方体搭成，如图是从三个不同方向看到的形状图，则搭成这个几何体所用的小正方体的个数是（）A．4B．5C．6D．76．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是（）A．圆柱B．圆锥C．棱锥D．球7．某同学画出了如图所示的几何体的三种视图，其中正确的是（）A．①②B．①③C．②③D．②8．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）A．B．C．D．9．把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是（）A．B．C．D．10．木棒长为1.2m，则它的正投影的长一定（）A．大于1.2m B．小于1.2mC．等于1.2m D．小于或等于1.2m二．填空题（共5小题）11．请写出一个三视图都相同的几何体：．12．如图是六个棱长为1的立方块组成的一个几何体，其俯视图的面积是．13．一个几何体有若干大小相同的小立方块搭成，如图分别是从它的正面、左面看到的形状图，则搭成该几何体最多需要个小立方块．14．如图所示，是由若干相同大小的小立方体组成的立体图形的三视图，请在右边的立体图形中画出所缺少的小立方体．15．如图，在A时测得某树的影长为4m，B时又测得该树的影长为16m，若两次日照的光线互相垂直，则树的高度为．三．解答题（共4小题）16．如图，是一个小正方体所搭几何体从上面看得到的平面图形，正方形中的数字表示在该位置小正方体的上数，请你画出它从正面和从左面看得到的平面图形．17．已知图为一几何体从不同方向看的图形：（1）写出这个几何体的名称；（2）任意画出这个几何体的一种表面展开图；（3）若长方形的高为10厘米，三角形的边长为4厘米，求这个几何体的侧面积．18．（1）由大小相同的小立方块搭成的几何体如下图，请在下图的方格中画出该几何体的俯视图和左视图．（2）用小立方体搭一几何体，使得它的俯视图和左视图与你在上图方格中所画的图一致，则这样的几何体最少要个小立方块，最多要个小立方块．19．某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB的影长AC为12米，并测出此时太阳光线与地面成30°夹角．（1）求出树高AB；（2）因水土流失，此时树AB沿太阳光线方向倒下，在倾倒过程中，树影长度发生了变化，假设太阳光线与地面夹角保持不变．求树的最大影长．（用图（2）解答）2019年人教版九年级下册数学《第29章投影与视图》单元测试卷参考答案与试题解析一．选择题（共10小题）1．如图，下列图形从正面看是三角形的是（）A．B．C．D．【分析】分别写出各选项中几何体的从正面看到的图形，进一步选择答案即可．【解答】解：A、三棱柱从正面看到的是长方形，不合题意；B、圆台从正面看到的是梯形，不合题意；C、圆锥从正面看到的是三角形，符合题意；D、长方体从正面看到的是长方形，不合题意．故选：C．【点评】此题主要考查了简单几何体的三视图，关键是掌握简单几何体的特征．2．如图2的三幅图分别是从不同方向看图1所示的工件立体图得到的平面图形，（不考虑尺寸）其中正确的是（）A．①②B．①③C．②③D．③【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解答】解：从正面看可得到两个左右相邻的中间没有界线的长方形，①错误；从左面看可得到两个上下相邻的中间有界线的长方形，②错误；从上面看可得到两个左右相邻的中间有界线的长方形，③正确．故选：D．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．3．如图，下面几何体，从左边看到的平面图形是（）A．B．C．D．【分析】根据由已知条件可知，左视图有2列，每列小正方形数目分别为3，1，据此即可判断．【解答】解：已知条件可知，左视图有2列，每列小正方形数目分别为3，1．故选：C．【点评】本题主要考查了画实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．4．如图，是由若干个大小相同的正方体搭成的几何体的俯视图，其中小正方形中的数字表示该位置上的正方体的个数，则这个几何体的左视图是（）A．B．C．D．【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．由图示可得左视图有3列，每列小正方形数目分别为3，2，1．【解答】解：从左面看易得第一层有3个正方形，第二层最左边有2个正方形，第三层左边有1个正方形．故选：B．【点评】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．5．一个几何体由若干个大小相同的小正方体搭成，如图是从三个不同方向看到的形状图，则搭成这个几何体所用的小正方体的个数是（）A．4B．5C．6D．7【分析】根据“俯视图打地基，主视图疯狂盖，左视图拆违章”的原则解答可得．【解答】解：几何体分布情况如下图所示：则小正方体的个数为2+1+1+1＝5，故选：B．【点评】本题考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．6．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是（）A．圆柱B．圆锥C．棱锥D．球【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱．【解答】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选：A．【点评】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．7．某同学画出了如图所示的几何体的三种视图，其中正确的是（）A．①②B．①③C．②③D．②【分析】从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．依此即可解题．【解答】解：根据几何体的摆放位置，主视图和俯视图正确．左视图中间有一条横线，故左视图不正确．故选：B．【点评】本题考查了三种视图及它的画法，看得到的棱画实线，看不到的棱画虚线．8．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是（）A．B．C．D．【分析】根据题意：水杯的杯口与投影面平行，即与光线垂直；则它的正投影图是应是D．【解答】解：依题意，光线是垂直照下的，故只有D符合．故选：D．【点评】本题考查正投影的定义及正投影形状的确定．9．把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是（）A．B．C．D．【分析】根据平行投影特点以及图中正六棱柱的摆放位置即可求解．【解答】解：把一个正六棱柱如图摆放，光线由上向下照射此正六棱柱时的正投影是正六边形．故选：A．【点评】本题考查了平行投影特点，不同位置，不同时间，影子的大小、形状可能不同，具体形状应按照物体的外形即光线情况而定．10．木棒长为1.2m，则它的正投影的长一定（）A．大于1.2m B．小于1.2mC．等于1.2m D．小于或等于1.2m【分析】投影线垂直于投影底幕面时，称正投影，根据木棒的不同位置可得不同的线段长度．【解答】解：正投影的长度与木棒的摆放角度有关系，但无论怎样摆都不会超过1.2 m．故选：D．【点评】考查正投影的定义，注意同一物体的所处的位置不同得到正投影也不同．二．填空题（共5小题）11．请写出一个三视图都相同的几何体：球（或正方体）．【分析】三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形，找到从3个方向得到的图形全等的几何体即可．【解答】解：球的三视图是3个全等的圆；正方体的三视图是3个全等的正方形，故答案为：球（或正方体）．【点评】考查三视图的有关知识，注意三视图都相同的常见的几何体有球或正方体．12．如图是六个棱长为1的立方块组成的一个几何体，其俯视图的面积是5．【分析】先得出从上面看所得到的图形，再求出俯视图的面积即可．【解答】解：从上面看易得第一行有3个正方形，第二行有2个正方形，共5个正方形，面积为5．故答案为5．【点评】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图，同时考查了面积的计算．13．一个几何体有若干大小相同的小立方块搭成，如图分别是从它的正面、左面看到的形状图，则搭成该几何体最多需要14个小立方块．【分析】从主视图上弄清物体的上下和左右形状，从左视图上弄清楚物体的上下和前后形状，综合分析，即可得出答案．【解答】解：根据主视图和左视图可得：搭这样的几何体最多需要6+3+5＝14个小正方体；故答案为：14．【点评】本题考查了三视图的知识，主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图；注意主视图主要告知组成的几何体的层数和列数．14．如图所示，是由若干相同大小的小立方体组成的立体图形的三视图，请在右边的立体图形中画出所缺少的小立方体略．【分析】由左视图可以知道，左边应该为三个小立方体，且在正前方，添加即可．【解答】解：。

九年级数学（下）第二十九章《投影与视图》全章测试题一、选择题1．平行投影中的光线是( )A．平行的B．聚成一点的C．不平行的D．向四面八方发散2．正方形在太阳光下的投影不可能是( )A．正方形B．一条线段C．矩形D．三角形3．如图1，将一块正方形纸片沿对角线折叠一次，然后在得到的三角形的三个角上各挖去一个圆洞，最后将正方形纸片展开，得到的图案是( )4．由一些完全相同的小立方块搭成的几何体的三视图如图所示，那么搭成这个几何体所用的小立方块的个数是( )第4题图A．8 B．7 C．6 D．5 5．如图是某几何体的三视图及相关数据，则判断正确的是( )第5题图A．a＞c B．b＞cC．4a2＋b2＝c2D．a2＋b2＝c26．若干个正方体形状的积木摆成如图所示的塔形，平放于桌面上，上面正方体的下底四个顶点是下面相邻正方体的上底各边中点，最下面的正方体棱长为1，如果塔形露在外面的面积超过7，则正方体的个数至少是( )A．2 B．3C．4 D．5二、填空题7．一个圆柱的俯视图是______，左视图是______．8．如果某物体的三视图如图所示，那么该物体的形状是______．第8题图9．一空间几何体的三视图如图所示，则这个几何体的表面积是______cm2．第9题图10．如图，水平放置的长方体的底面是边长为2和4的矩形，它的左视图的面积为6，则长方体的体积等于______．三、解答题11．楼房、旗杆在路灯下的影子如图所示．试确定路灯灯炮的位置，再作出小树在路灯下的影子．(不写作法，保留作图痕迹)12．画出图中的九块小立方块搭成几何体的主视图、左视图和俯视图．13．如图是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，请画出这个几何体的主视图和左视图．14．如图是一个几何体的主视图和俯视图，求该几何体的体积( 取3.14)．15．拿一张长为a，宽为b的纸，作一圆柱的侧面，用不同的方法作成两种圆柱，画出图形并求这两种圆柱的表面积．答案与提示第二十九章 投影与视图全章测试1．A ． 2．D ． 3．A ． 4．A ． 5．D ． 6．B ． 7．圆；矩形． 8．三棱柱． 9．48π． 10．24． 11．如图：12．如图：13．如图：14．体积为π×102×32＋30×25×40≈40 048(cm 3)．15．第一种：高为a ，表面积为;π221b ab S +=第二种：高为b ，表面积为⋅+=π222a ab S。
