超高压线路并联电抗器的作用

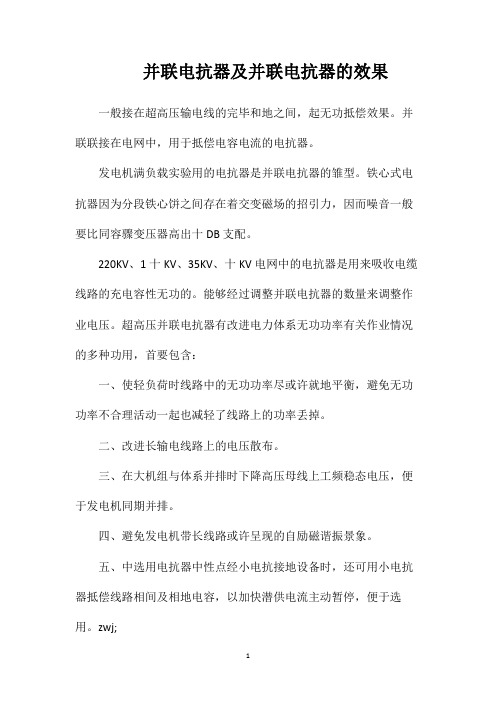

并联电抗器及并联电抗器的效果一般接在超高压输电线的完毕和地之间，起无功抵偿效果。

并联联接在电网中，用于抵偿电容电流的电抗器。

发电机满负载实验用的电抗器是并联电抗器的雏型。

铁心式电抗器因为分段铁心饼之间存在着交变磁场的招引力，因而噪音一般要比同容骤变压器高出十DB支配。

220KV、1十KV、35KV、十KV电网中的电抗器是用来吸收电缆线路的充电容性无功的。

能够经过调整并联电抗器的数量来调整作业电压。

超高压并联电抗器有改进电力体系无功功率有关作业情况的多种功用，首要包含：一、使轻负荷时线路中的无功功率尽或许就地平衡，避免无功功率不合理活动一起也减轻了线路上的功率丢掉。

二、改进长输电线路上的电压散布。

三、在大机组与体系并排时下降高压母线上工频稳态电压，便于发电机同期并排。

四、避免发电机带长线路或许呈现的自励磁谐振景象。

五、中选用电抗器中性点经小电抗接地设备时，还可用小电抗器抵偿线路相间及相地电容，以加快潜供电流主动暂停，便于选用。

zwj;六、轻空载或轻负荷线路上的电容效应，以下降工频暂态过电压。

并联电抗器的效果对超高压远间隔输电线路而言，空载或轻载时线路电容的充电功率是很大的，一般充电功率随电压的平方面急剧添加，无量的充电功率除致使上述工频电压添加景象以外，还将增大线路的功率和电能损耗以及致使自励磁，同期艰难等疑问。

装设并联电抗器能够抵偿这有些充电功率。

有利于消除发电机的自励磁。

当同步发电机带容性负载（远间隔输电线路空载或轻载作业）时，发电机的电压将会自觉地树立而不与发电机的励磁电流相对应，即发电机自励磁，此刻体系电压将会添加，经过在长间隔高压线路上接入并联电抗器，则能够改动线路上发电机端点的出口阻抗，有用避免发电机自励磁。

削弱空载或轻载时长线路的电容效应所构成的使的工频电压添加。

并联电抗器的中性点经小抗接地的办法来抵偿潜供电流，然后加快潜供电弧的暂停。

这种电压添加是因为空载或轻载时，线路的电容（对低电容和相间电容）电流在线路的电感上的压降所构成的使的。

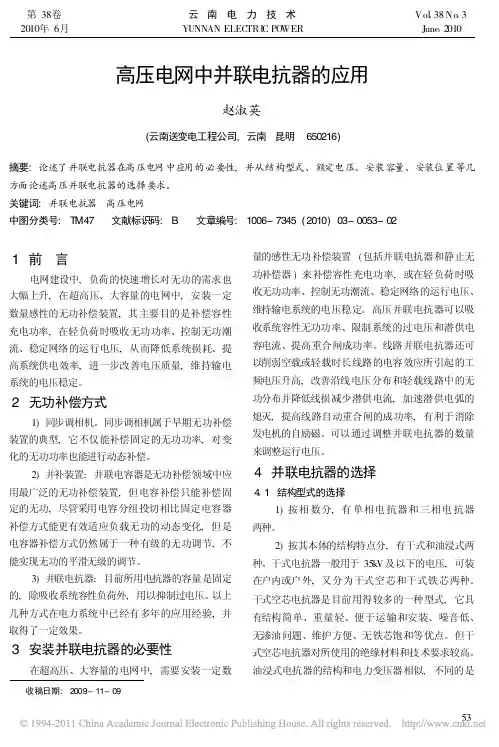

第38卷2010年6月云 南 电 力 技 术YUNNAN ELEC TRI C PO WER Vol 38No 3June 2010收稿日期:2009-11-09高压电网中并联电抗器的应用赵淑英(云南送变电工程公司,云南 昆明 650216)摘要:论述了并联电抗器在高压电网中应用的必要性,并从结构型式、额定电压、安装容量、安装位置等几方面论述高压并联电抗器的选择要求。

关键词:并联电抗器 高压电网中图分类号:T M47 文献标识码:B 文章编号:1006-7345(2010)03-0053-021 前 言电网建设中,负荷的快速增长对无功的需求也大幅上升,在超高压、大容量的电网中,安装一定数量感性的无功补偿装置,其主要目的是补偿容性充电功率,在轻负荷时吸收无功功率、控制无功潮流、稳定网络的运行电压,从而降低系统损耗、提高系统供电效率,进一步改善电压质量,维持输电系统的电压稳定。

2 无功补偿方式1)同步调相机。

同步调相机属于早期无功补偿装置的典型,它不仅能补偿固定的无功功率,对变化的无功功率也能进行动态补偿。

2)并补装置:并联电容器是无功补偿领域中应用最广泛的无功补偿装置,但电容补偿只能补偿固定的无功,尽管采用电容分组投切相比固定电容器补偿方式能更有效适应负载无功的动态变化,但是电容器补偿方式仍然属于一种有级的无功调节,不能实现无功的平滑无级的调节。

3)并联电抗器:目前所用电抗器的容量是固定的,除吸收系统容性负荷外,用以抑制过电压。

以上几种方式在电力系统中已经有多年的应用经验,并取得了一定效果。

3 安装并联电抗器的必要性在超高压、大容量的电网中,需要安装一定数量的感性无功补偿装置(包括并联电抗器和静止无功补偿器)来补偿容性充电功率,或在轻负荷时吸收无功功率、控制无功潮流、稳定网络的运行电压、维持输电系统的电压稳定。

高压并联电抗器可以吸收系统容性无功功率、限制系统的过电压和潜供电容电流、提高重合闸成功率。

高压并联电抗器的作用及原理高压并联电抗器是一种重要的电力设备，其作用是在高压电网中调节电压和电流。

它的原理是通过改变电路的阻抗，来实现对电压和电流的控制。

我们来了解一下高压并联电抗器的作用。

在电力系统中，电压的稳定性对于电网的正常运行非常重要。

当电网中负载变化较大时，电压可能出现波动，这会给电网带来不稳定因素。

而高压并联电抗器就可以帮助解决这个问题。

它可以通过调节电路的阻抗，稳定电网的电压。

当电网负载增加时，高压并联电抗器会提供较大的电流，降低电压；当电网负载减少时，它会提供较小的电流，增加电压。

通过这种方式，高压并联电抗器可以保持电网的电压在合理的范围内，确保电力系统的正常运行。

那么，高压并联电抗器的原理是什么呢？首先，我们需要了解什么是电抗。

电抗是电路对交流电流的阻碍程度。

在高压电网中，电抗器的作用就是改变电路的电抗，从而影响电流和电压的关系。

具体来说，高压并联电抗器通过设置电抗器的参数来调节电路的电抗值。

当电网负载增加时，电抗器会提供更多的电抗，使得电流通过电抗器的路径增加，从而降低电压。

反之，当电网负载减少时，电抗器会提供较少的电抗，电流通过电抗器的路径减少，电压得以增加。

高压并联电抗器的原理可以说是非常简单和直观的。

通过调节电路的电抗值，它能够稳定电网的电压。

这对于电力系统的正常运行至关重要。

高压并联电抗器是一种能够调节电压和电流的重要电力设备。

它通过改变电路的阻抗，来实现对电压和电流的控制。

它的作用是稳定电网的电压，保证电力系统的正常运行。

通过了解高压并联电抗器的原理和作用，我们可以更好地理解电力系统中的电力设备，为电网的稳定运行做出贡献。

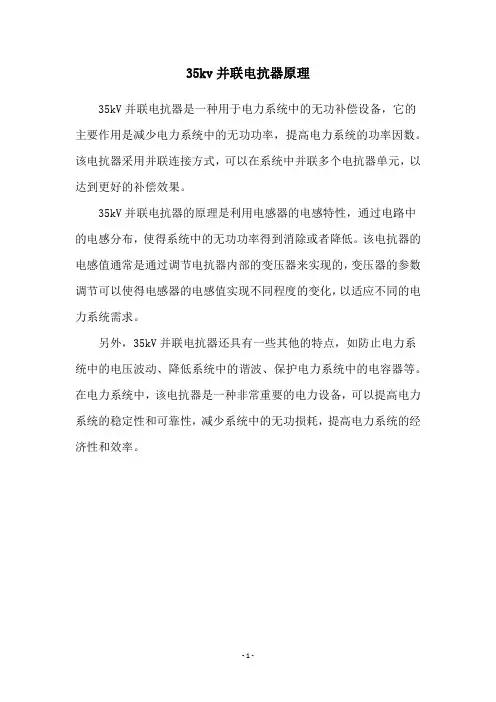

35kv并联电抗器原理
35kV并联电抗器是一种用于电力系统中的无功补偿设备，它的主要作用是减少电力系统中的无功功率，提高电力系统的功率因数。

该电抗器采用并联连接方式，可以在系统中并联多个电抗器单元，以达到更好的补偿效果。

35kV并联电抗器的原理是利用电感器的电感特性，通过电路中的电感分布，使得系统中的无功功率得到消除或者降低。

该电抗器的电感值通常是通过调节电抗器内部的变压器来实现的，变压器的参数调节可以使得电感器的电感值实现不同程度的变化，以适应不同的电力系统需求。

另外，35kV并联电抗器还具有一些其他的特点，如防止电力系统中的电压波动、降低系统中的谐波、保护电力系统中的电容器等。

在电力系统中，该电抗器是一种非常重要的电力设备，可以提高电力系统的稳定性和可靠性，减少系统中的无功损耗，提高电力系统的经济性和效率。

- 1 -。

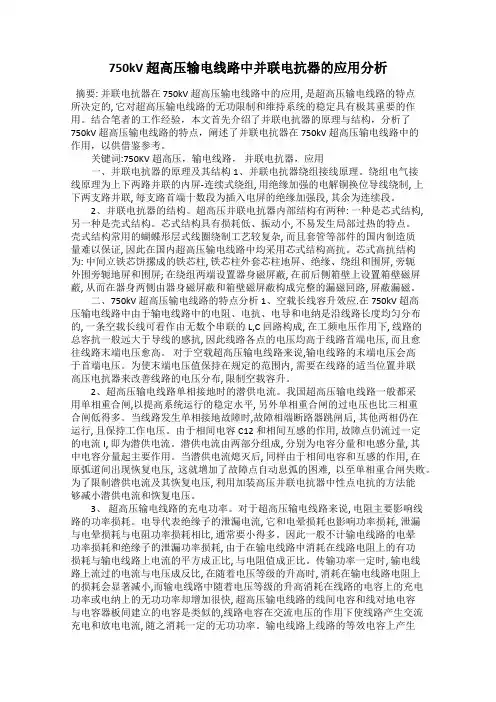

750kV 超高压输电线路中并联电抗器的应用分析摘要: 并联电抗器在750kV 超高压输电线路中的应用, 是超高压输电线路的特点所决定的, 它对超高压输电线路的无功限制和维持系统的稳定具有极其重要的作用。

结合笔者的工作经验，本文首先介绍了并联电抗器的原理与结构，分析了750kV 超高压输电线路的特点，阐述了并联电抗器在750kV 超高压输电线路中的作用，以供借鉴参考。

关键词:750KV 超高压，输电线路，并联电抗器，应用一、并联电抗器的原理及其结构1、并联电抗器绕组接线原理。

绕组电气接线原理为上下两路并联的内屏-连续式绕组, 用绝缘加强的电解铜换位导线绕制, 上下两支路并联, 每支路首端十数段为插入电屏的绝缘加强段, 其余为连续段。

2、并联电抗器的结构。

超高压并联电抗器内部结构有两种: 一种是芯式结构, 另一种是壳式结构。

芯式结构具有损耗低、振动小, 不易发生局部过热的特点。

壳式结构常用的蝴蝶形层式线圈绕制工艺较复杂, 而且套管等部件的国内制造质量难以保证, 因此在国内超高压输电线路中均采用芯式结构高抗。

芯式高抗结构为: 中间立铁芯饼摞成的铁芯柱, 铁芯柱外套芯柱地屏、绝缘、绕组和围屏, 旁轭外围旁轭地屏和围屏; 在绕组两端设置器身磁屏蔽, 在前后侧箱壁上设置箱壁磁屏蔽, 从而在器身两侧由器身磁屏蔽和箱壁磁屏蔽构成完整的漏磁回路, 屏蔽漏磁。

二、750kV 超高压输电线路的特点分析1、空载长线容升效应.在750kV 超高压输电线路中由于输电线路中的电阻、电抗、电导和电纳是沿线路长度均匀分布的, 一条空载长线可看作由无数个串联的L,C 回路构成, 在工频电压作用下, 线路的总容抗一般远大于导线的感抗, 因此线路各点的电压均高于线路首端电压, 而且愈往线路末端电压愈高。

对于空载超高压输电线路来说,输电线路的末端电压会高于首端电压。

为使末端电压值保持在规定的范围内, 需要在线路的适当位置并联高压电抗器来改善线路的电压分布, 限制空载容升。

浅议高压并联电抗器在输电线路中的作用【摘要】电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。

它可以根据需要布置为垂直、水平和品字形三种装配形式。

在电力系统发生短路时，会产生数值很大的短路电流。

在电力输送过程中由于具有较大的分布电容，产生过剩无功功率，引起末端工频电压升高。

为此常采用并联电抗器实现对容性无功功率的补偿，达到降低电压的目的。

【关键词】电抗器，并联，作用【abstract 】power grid of the reactor, which is a hollow coil material without conduction. It may, according to needs to decorate for vertical, horizontal and product glyph three assembly form. In the power system short circuit, will produce the numerical big short-circuit current. In the process of power transmission because of the larger capacitance and produce excess reactive power, cause end frequency voltage rise work. This is often the parallel reactor to achieve capacitive reactive power compensation, to reduce the purpose of the voltage.【key words 】reactor, in parallel, role高压并联电抗器应装设如下保护装置：高阻抗差动保护。

保护电抗器绕组和套管的相间和接地故障。
