500kV并联电抗器

500kV变电站主要设备介绍第一部分设备的公用参数一、设备环境条件根据设备使用当地的具体环境确定，具体是：1、户外设备环境条件主要分为：海拔高度、环境温度、相对湿度、污秽等级、地震烈度、覆冰厚度。

2、户内设备环境条件主要是环境温度和相对湿度。

二、设备的额定电压1、我国的电压等级电压等级分别用“系统标称电压”表示，分别为：1000kV、750kV、500kV、330kV（西北）、220kV、145kV （东北）、110kV、60kV、35kV、10kV、6kV（电厂）、0.4kV2、设备的额定电压“设备的额定电压”分别用上述系统的“最高运行电压”表示，分别为：1100kV、800kV、550kV、363kV （西北）、252kV、167kV（东北）、126kV、69kV、40.5kV、11.5kV、6.9kV（电厂）、0.46kV三、绝缘水平绝缘水平是指：设备带电部分与不带电部分之间的绝缘能力，主要分为：雷电冲击、操作冲击和工频耐压三种绝缘水平，主要根据相应的国家和行业的标准以及安装地点的使用要求选择。

四、设备的试验要求各种设备都应该按照国家和行业的标准，通过相关的试验。

设备试验主要分为以下几种：型式试验、出厂试验、安装现场的交接试验等。

五、额定频率：50HZ第二部分 500kV变电站主要一次设备500kV变电站一般分为三个电压等级，即：500kV、220kV和35kV，下面分别介绍各级电压的一次设备。

一、500kV主变压器变压器的作用是“改变电压，将各级电压连接起来”。

500kV主变压器的主要型式和参数介绍如下：1、额定容量：750MVA、1000MVA等等2、绕组容量比：100/100/50等等3、电压变比500/220/35kV等等4、短路阻抗5、空载损耗和负载损耗6、单相变压器（A、B、C三相共三台），或三相共体变压器（A、B、C三相一台）。

多数变电站为三台分相的单相变压器，少量运输条件优越的变电站采用三相共体变压器。

一起500kV高压并联电抗器故障分析及防范措施摘要：本文主要针对某500千伏变电站一起高压并联电抗器故障事件，通过对系统设备前相关参数以及事故后的调查分析，发现该站高压电抗的高压侧套管均压环设计不合理，导致放电击穿套管尾部引线附件而造成线圈短路发生油箱爆裂事故。

对此提出整改方案以及应对防范措施，保证系统安全稳定运行。

关键词：高压电抗器；故障分析；防范措施0 引言并联高压电抗器是远距离高压交流输电网络中不可缺少的重要设备。

在500千伏交流输电网中，主要用来改善系统电压分布、平衡无功功率、限制潜供电流等方面，对电网有着不可替代的作用[1-2]。

因此对高压电抗器的合理设计，以及设备日常维护方案、制定事故防范措施具有较高要求，对电网安全稳定运行有重要意义。

1 高压电抗器事故案例2016年12月14日，500kV xxx电站xx1号线高压 B 相电抗器重瓦斯保护动作、第一套保护、第二套保护及本体压力释放阀动作，5031 开关、5032 开关跳闸。

故障造成该电抗器油箱爆裂并起火。

500kV xx 1、2号线及 500kVⅠ、Ⅱ母线相继跳闸。

500kV xxx线带1号主变运行，220kV 系统运行未受影响，故障未造成负荷损失。

2 高抗设备基本情况2.1故障前基本情况该高抗 15 年以来运行情况良好，未发生故障。

按规程规定 500kV 电抗器每 3个月开展一次油中溶解气体分析，最近一次油中溶解气体试验时间为 2016 年 9月 14 日乙炔含量为 0，总烃 35.73ppm，色谱数据未见异常。

上次检修预试时间为 2015 年 5 月 10 日，所做的试验项目为绕组、铁心、夹件绝缘电阻测试，本体介损与泄漏电流测试、直流电阻测试及套管相关试验等，试验情况未见异常。

2.2故障后现场检查情况电抗器器身高压侧右前方开裂起火，油箱整体变形，中部向外凸出。

油箱多处加强筋开裂，高压套管附近油箱上有多处破口。

高压端引线已经熔断，出线端成型绝缘件已经完全烧损。

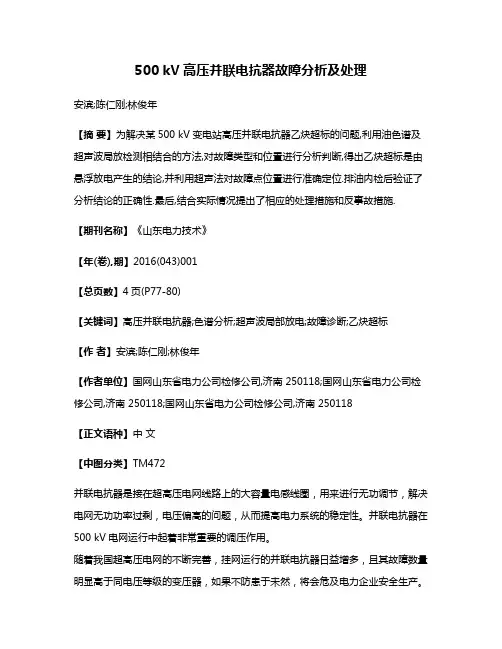

500 kV高压并联电抗器故障分析及处理安滨;陈仁刚;林俊年【摘要】为解决某500 kV变电站高压并联电抗器乙炔超标的问题,利用油色谱及超声波局放检测相结合的方法,对故障类型和位置进行分析判断,得出乙炔超标是由悬浮放电产生的结论,并利用超声法对故障点位置进行准确定位.排油内检后验证了分析结论的正确性.最后,结合实际情况提出了相应的处理措施和反事故措施.【期刊名称】《山东电力技术》【年(卷),期】2016(043)001【总页数】4页(P77-80)【关键词】高压并联电抗器;色谱分析;超声波局部放电;故障诊断;乙炔超标【作者】安滨;陈仁刚;林俊年【作者单位】国网山东省电力公司检修公司,济南 250118;国网山东省电力公司检修公司,济南 250118;国网山东省电力公司检修公司,济南 250118【正文语种】中文【中图分类】TM472并联电抗器是接在超高压电网线路上的大容量电感线圈，用来进行无功调节，解决电网无功功率过剩，电压偏高的问题，从而提高电力系统的稳定性。

并联电抗器在500 kV电网运行中起着非常重要的调压作用。

随着我国超高压电网的不断完善，挂网运行的并联电抗器日益增多，且其故障数量明显高于同电压等级的变压器，如果不防患于未然，将会危及电力企业安全生产。

电抗器故障分为内部故障和外部故障，内部故障主要是由电抗器本身的振动导致，表现为内部螺栓的松动、均压球的断裂等；外部故障主要表现为电抗器套管的沿面放电、器身的渗漏油等。

一旦电抗器发生故障，如果处理不及时就会导致事故的扩大，危及电力系统安全运行［1］。

以一起500kV高压并联电抗器故障为例，详细分析其故障原因及处理过程，并提出具有针对性的预防措施。

某500 kV高压并联电抗器（简称高抗），型号BKD-50000/500，于2012-09-21投产。

2014-04-10进行常规绝缘油色谱试验时，发现A相高抗色谱数据乙炔含量超标，怀疑高抗内部出现故障，随即对其进行跟踪测试，检测结果如表1所示。

500kV并联电抗器保护配置及选型分析郭晓红(太原电力高等专科学校,山西太原030013)窦加强(天脊集团山化水泥厂,山西长治047507)郭宏凯(山西省自动化研究所,山西太原030012)摘要:在分析500kV并联电抗器的各种故障的基础上,介绍了相应的保护装置的原理及功能,并对保护装置的选型进行了分析。

最后给出了500kV并联电抗器保护装置的配置情况,并提出微机保护优于其它保护。

关键词:并联电抗器;保护装置;微机保护中图分类号:T M77;T M47文献标识码:B文章编号:1006O6047(1999)05O0034O030概述随着电力系统的发展,500kV输电线路逐渐增多。

远距离超高压输电线的对地电容大,为吸收这种容性无功功率,限制系统的过电压,对于使用单相重合闸的线路,为限制潜供电容电流,提高重合闸的成功率,都应在输电线两端或一端变电所内装设三相对地的并联电抗器。

根据系统对限制单相接地电流的需要,在并联电抗器中性点装设小电抗器(或限流电抗器),可以起到补偿电容及相对地耦合电容电流和防止谐振过电压的作用,我国500kV线路并联电抗器均为单相油浸式,铁芯带气隙,单台容量为40~60M V#A。

它与输电线路的相连方式有3种。

(1)通过隔离开关与线路相连,节省设备,减少投资,可视为与线路一体,但运行欠灵活。

(2)采用专用断路器,运行灵活,但投资大。

(3)通过放电间隙与线路相连,当电压较高时放电间隙击穿自动投入。

电压低时又自动退出,不仅节省投资,还能减少正常运行时的有功功率和无功功率损失,但技术要求较高,可靠性低。

并联电抗器可能发生的故障有:线圈的单相接地和匝间短路;引线的短路和单相接地短路;由过电压引起的过负荷以及温度升高和冷却系统故障。

1保护配置111纵差为防御并联电抗器内部线圈及引出线单相接地或相间短路故障,装设差动保护,瞬时动作于跳闸。

由于500kV并联电抗器价格昂贵,因此设双重主保护。

对单相式并联电抗器,第一套差动保护可装成3个单相差动,这可以明确指示出故障相。

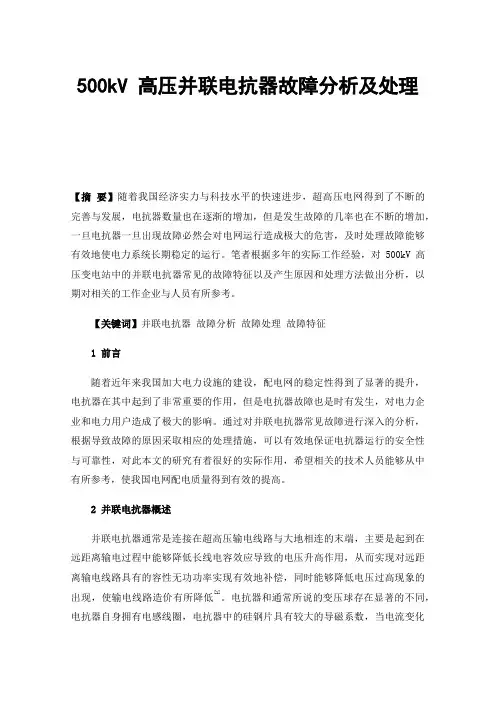

500kV 高压并联电抗器故障分析及处理【摘要】随着我国经济实力与科技水平的快速进步，超高压电网得到了不断的完善与发展，电抗器数量也在逐渐的增加，但是发生故障的几率也在不断的增加，一旦电抗器一旦出现故障必然会对电网运行造成极大的危害，及时处理故障能够有效地使电力系统长期稳定的运行。

笔者根据多年的实际工作经验，对500kV高压变电站中的并联电抗器常见的故障特征以及产生原因和处理方法做出分析，以期对相关的工作企业与人员有所参考。

【关键词】并联电抗器故障分析故障处理故障特征1前言随着近年来我国加大电力设施的建设，配电网的稳定性得到了显著的提升，电抗器在其中起到了非常重要的作用，但是电抗器故障也是时有发生，对电力企业和电力用户造成了极大的影响。

通过对并联电抗器常见故障进行深入的分析，根据导致故障的原因采取相应的处理措施，可以有效地保证电抗器运行的安全性与可靠性，对此本文的研究有着很好的实际作用，希望相关的技术人员能够从中有所参考，使我国电网配电质量得到有效的提高。

2并联电抗器概述并联电抗器通常是连接在超高压输电线路与大地相连的末端，主要是起到在远距离输电过程中能够降低长线电容效应导致的电压升高作用，从而实现对远距离输电线路具有的容性无功功率实现有效地补偿，同时能够降低电压过高现象的出现，使输电线路造价有所降低[1]。

电抗器和通常所说的变压球存在显著的不同，电抗器自身拥有电感线圈，电抗器中的硅钢片具有较大的导磁系数，当电流变化导磁系数也会随之发生非线性的改变，一旦电流超过一定限度之后，铁芯将会出现饱和，导磁系数将会迅速的降低，致使使电感和电抗也会快速的下降。

根据电抗器结构的不同，可以将变脸电抗器划分为壳式与心式两种，我国输电线路主要采用的是心式结构，其是由两个水平铁轭和三个垂直柱构成。

3电抗器常见故障特征、原因和处理3.1 电抗器振动导致的故障故障一，内部套管的均压环因为振动导致固定环铝条发生断裂，断裂后均压环因为出现悬浮电位导致持续放电。

中国南方电网有限责任公司企业标准500kV并联电抗器（含中性点电抗）技术规范中国南方电网有限责任公司发布目次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 使用条件 (2)4.1正常使用条件 (2)4.2特殊使用条件 (3)5 技术要求 (4)5.1技术参数 (4)5.2设计与结构要求 (8)6 试验 (18)6.1并联电抗器型式试验及例行试验 (19)6.2中性点电抗器型式试验及例行试验 (20)6.3交接试验 (21)7 监造和运输 (21)7.1监造 (21)7.2运输 (22)前言为规范500kV并联电抗器（含中性点电抗）技术标准和要求，指导南方电网公司范围内电抗器从设计采购到退役报废的全生命周期管理工作，依据国家和行业的有关标准、规程和规范，特制定本规范。

本规范应与GB/T 23753-2009一起使用，除非本规范另有规定，否则应按GB/T 23753-2009有关条款执行。

本规范由中国南方电网有限责任公司生产技术部提出、归口管理和负责解释。

本规范主编单位：中国南方电网有限责任公司生产技术部。

本规范参编单位：云南电网公司。

本规范主要起草人：王耀龙，陈曦，周海，魏杰，姜虹云，黄星，赵现平，陈宇民，周海滨，黄志伟。

本规范主要审查人：佀蜀明，何朝阳，马辉，林春耀，阳少军。

本规范由中国南方电网有限责任公司标准化委员会批准。

本规范自发布之日起实施。

执行中的问题和意见，请及时反馈至中国南方电网有限责任公司生产技术部。

500kV并联电抗器（含中性点电抗）技术规范1 范围本规范适用于中国南方电网公司范围内500kV电压等级的并联电抗器（含中性点电抗）。

本规范规定了500kV电压等级的并联电抗器（含中性点电抗）的使用条件、技术条件、设计结构、试验、监造和运输等方面的技术要求。

凡本技术规范未规定的（GB/T 23753也未规定），应执行相关设备的国家标准、行业标准或IEC标准，如果标准之间存在差异，应按上述标准条文中最严格的条款执行。

500kV变电站低压并联电抗器选择分析低压并联电抗器作为变电站的重要设备，可以补充容性充电功率，吸收无功功率，降低线损，提高功率因数，削弱空载或轻载时长线的电容效应（弗兰梯效应），稳定电网的运行电压，改善供电质量，减少潜供电流，加速潜供电弧的熄灭，减少用户电费开支，降低生产成本，现已成为变电站无功补偿中不可或缺的一部分，是500kV超高压大型变电站中非常重要的元件，低压并联电抗器型式和额定电压参数的选择不但直接影响站内设计和工程投资，对电网的安全可靠运行也有着重要的影响[1-2]。

1. 并联电抗器简介电抗器，是指能在电路中起到阻抗的作用的电器。

电力网中所采用的电抗器，实质上是一个无导磁材料的空芯线圈。

它可以根据需要布置为垂直、水平和品字形三种装配形式。

在发生短路时，维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。

并联电抗器的分类有很多种，按结构可分为空芯式和铁芯式电抗器，按冷却系统可分为干式和油浸式电抗器，按容量是否可调可分为可控电抗器和常规电抗器。

空芯式电抗器通常做成干式，铁芯式电抗器通常做成油浸式。

2. 低压并联电抗器选择分析下面根据楚庭（穂西）变电站在广州供电系统中的作用对与本站并联电抗器型式选择有关的几个主要问题进行分析。

2.1 型式选择根据常用的油浸式铁芯电抗器和干式空芯式电抗器，对两种型式的并联电抗器分析对比如下：表2.1 并联电抗器对比分析表序号对比项油浸铁芯并联电抗器干式空芯并联电抗器1运行性能内绝缘故障可再修复，干扰小，缺点是线性度不好，结构复杂，维护工作量大，防火要求高，重量大，噪音大。

维护较为不便电抗器是一个常数，线性度好、机械强度高、噪音小、重量轻，缺点是线圈内绝缘故障不可修复、干扰大。

维护方便2损耗低较高3占地约59平方米约189平方米2.2低压并联电抗器额定电压选择分析低压并联电抗器额定电压安全运行的要求和低压并联电抗器总回路运行电流的校核与控制。

《500kV 并联电抗器（含中性点电抗）技术规范书》编制说明1工作过程及团队1.1 技术规范书编制工作过程2023年4月~7月，完成500kV并联电抗器（含中性点电抗）品类优化工作，依据网内调研结果及采购量，增加1个500kV并联电抗器品类及6个500kV并联电抗器用中性点电抗器品类。

2023年8月，启动500kV并联电抗器（含中性点电抗）技术规范书修编工作。

2023年9月，完成500kV并联电抗器（含中性点电抗）技术规范书对标、调研、修编初稿及组内修编内容评审。

2023年10月，完成500kV并联电抗器（含中性点电抗）技术规范书修编初稿的南网专家评审工作，并形成500kV并联电抗器（含中性点电抗）技术规范书修编稿。

1.2 参编单位及工作组成员本标准主编单位：xxxx本标准主要起草人：xxxx2主要编制内容1.《500kV 并联电抗器（含中性点电抗）技术规范书（通用部分）2022版v1.0》中本技术规范书对应的专用部分目录不全。

根据《南方电网公司生产设备品类优化清单（2023版）》新增1个500kV并联电抗器品类及6个500kV并联电抗器用中性点电抗器品类型号。

2.《500kV 并联电抗器技术规范书（专用部分）2022版v1.0》中本技术规范书适用的物资品类型号目录不全。

根据《南方电网公司生产设备品类优化清单（2023版）》新增1个品类的500kV并联电抗器型号。

3.《500kV 并联电抗器技术规范书（专用部分）2022版v1.0》1.1.4额定容量（单相，Mvar）的容量不全。

根据《南方电网公司生产设备品类优化清单（2023版）》新增额定容量为30Mvar的500kV并联电抗器品类容量。

4.《500kV 并联电抗器技术规范书（专用部分）2022版v1.0》1.1.5额定电流（A）1.1.5.2 电抗率12% 缺少30Mvar电抗器的电流值。

根据《南方电网公司生产设备品类优化清单（2023版）》新增30Mvar电抗器的电流值。

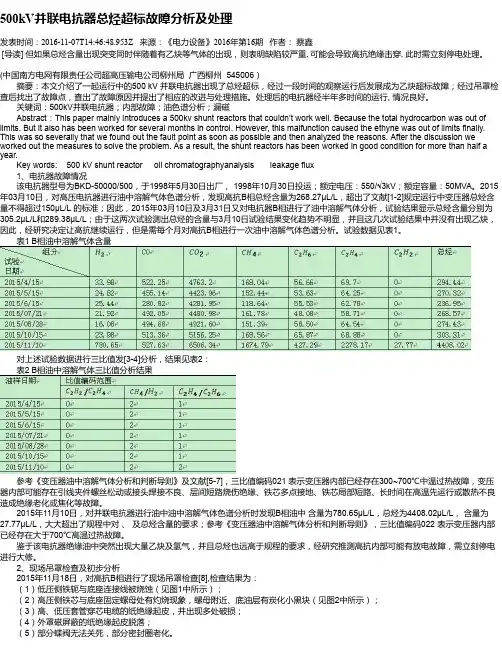

500kV并联电抗器总烃超标故障分析及处理发表时间：2016-11-07T14:46:48.953Z 来源：《电力设备》2016年第16期作者：蔡鑫[导读] 但如果总烃含量出现突变同时伴随着有乙炔等气体的出现，则表明缺陷较严重, 可能会导致高抗绝缘击穿, 此时需立刻停电处理。

(中国南方电网有限责任公司超高压输电公司柳州局广西柳州 545006）摘要：本文介绍了一起运行中的500 kV 并联电抗器出现了总烃超标，经过一段时间的观察运行后发展成为乙炔超标故障；经过吊罩检查后找出了故障点，查出了故障原因并提出了相应的改进与处理措施。

处理后的电抗器经半年多时间的运行, 情况良好。

关键词：500kV并联电抗器；内部故障；油色谱分析；漏磁Abstract：This paper mainly introduces a 500kv shunt reactors that couldn’t work well. Because the total hydrocarbon was out of limits. But it also has been worked for several months in control. However, this malfunction caused the ethyne was out of limits finally. This was so severally that we found out the fault point as soon as possible and then analyzed the reasons. After the discussion we worked out the measures to solve the problem. As a result, the shunt reactors has been worked in good condition for more than half a year.Key words: 500 kV shunt reactor oil chromatographyanalysis leakage flux1、电抗器故障情况该电抗器型号为BKD-50000/500，于1998年5月30日出厂， 1998年10月30日投运；额定电压：550/√3kV；额定容量：50MVA。

500kV 抽能并联电抗器-6kV 所用变系统运行分析张进德,曾　鹏,邓皓元,刘国兴(湖北超高压输变电公司,湖北武汉　430050) [摘　要]　介绍了国产500kV 抽能电抗器的安装、验收、调试送电及运行维护过程,从该抽能电抗器的使用背景、参数结构、继电保护和运行情况等方面进行了阐述和分析。

[关键词]　500kV 开关站;抽能高抗;运行分析;保护配置 [中图分类号]T M726.1 [文献标识码]B [文章编号]100623986(2010)0520036202O pera t i on Ana lysis of 500kV Ener gy Extra cti on Shun tRea ctor 26kV Auxili a r y T ran sfor m er Syste mZHANG J in 2de,ZENG Peng,DEN G Hao 2yuan,L IU Guo 2xing(Hubei EHV T rans m i ssion &Substa tion Co m pany,W uhan 430050,Chi na )[Abstra ct]This pape r intr oduces the dom estic 500kV energy extrac tion shunt r eact orinstallati on,ins pecti on,comm issioning and ope r a tion and m aintenance p r oce ss of power trans m issi on .F r om the back gr ound t o use this r eact or,its para m eter structure,r e lay p r otection,ope r a tion,etc .are expounded and analyz ed .[Key word s]500kV s witching stati on;energy extracti on high reactance;operati on analysis;pr otecti onconfiguration1　500k V 抽能高抗的使用背景 近年来,随着我国“西电东送、南北互供、全国联网”方针的大力实施,在西部建设数十个大型水利和火力发电厂已成为国家发展西部电力事业的主导方向。

500kV并联电抗器应装设的保护及作用
高压并联电抗器可以吸收系统容性无功功率、限制系统的过电压和潜供电容电流、提高重合闸成功率。

线路并联电抗器还可以削弱空载或轻载时长线路的电容效应所引起的工频电压升高，改善沿线电压分布和轻载线路中的无功分布并降低线损减少潜供电流，加速潜供电弧的熄灭，提高线路自动重合闸的成功率，有利于消除发电机的自励磁。

可以通过调整并联电抗器的数量来调整运行电压。

高压并联电抗器应装设如下保护装置：
（1）高阻抗差动保护。

保护电抗器绕组和套管的相间和接地故障。

（2）匝间保护。

保护电抗器的匝间短路故障。

（3）瓦斯保护和温度保护。

保护电抗器内部各种故障、油面降低和温度升高。

（4）过流保护。

电抗器和引线的相间或接地故障引起的过电流。

（5）过负荷保护。

保护电抗器绕组过负荷。

（6）中性点过流保护。

保护电抗器外部接地故障引起中性点小电抗过电流。

（7）中性点小电抗瓦斯保护和温度保护。

保护小电抗内部各种故障、油面降低和温度升高。

安装并联电抗器的优点
（1）提高了电网运行的经济性。

由于投切电抗器可对线路的无功潮流进行调控，故减少了无功流动所造成的有功损耗，有利于降低线路损失。

（2）改善了电网运行的安全性。

（3）有利于提高系统稳定性和线路的送电能力，有利于网络的并列运行。

（4）有利于消除同步发电机带空载长线路时可能出现的自励磁谐振。

（5）有利于潜供电弧的消灭和装设单相快速自动重合闸。

500kV并联电抗器安装使用说明书通过ISO 9001：2000质量体系认证企业通过ISO 14001环境体系认证企业中华人民共和国特变电工衡阳变压器有限公司高压并联电抗器安装使用说明书1 适用范围1.1本说明书仅适用于500kV的单相并联电抗器.1.2本说明书中的内容只包括电抗器本体部分，各组件有单独的安装使用说明书.电抗器主要由主体,出线装置,散热器及其联管,储油柜及通气联管组成, 主体运输时,要把上述各件与主体分解.1.3产品在进行运输、安装、检修等工作项目之前，必须详细阅读本说明书及相关的组件安装使用说明书。

若在工作中涉及到上述说明书中还未详尽的内容或资料，应及时与我公司联系，避免由于不合理操作所引起的设备损坏。

2 电抗器电气接线原理图电抗器电气接线原理图见图1图1 电抗器电气接线原理图3 出线套管位置出线套管位置图2图2 出线套管位置示意图4 结构简介4.1 铁心结构铁心结构采用稳定性强的刚性框架夹持系统，铁心和夹件分别通过箱盖上的套管接地。

4.2 绕组结构高压绕组为内屏连续式结构。

4.3 油箱结构油箱采用钟罩式折板结构，油箱内侧装有磁屏蔽，油箱的连气管有 1.5%的升高坡度，以利于气体汇集在气体继电器内。

箱体上配有吊拌、千斤顶支架、梯子及充油、排油和取油样的各种阀门。

油箱能耐受133Pa的真空度和0.1MPa的正压试验而无不允许的永久性变形。

5 主体起吊运输5.1 为适应运输界限和安装方便,电抗器油箱为梯形钟罩式结构,上节油箱的起吊和主体的起吊见电抗器外形图,吊绳与铅垂线的夹角不应大于300,否则应用平衡梁起吊;起吊主体时要同时使用所有的4只吊拌,所有的吊绳的长度应相匹配,受力必须均匀,严防主体翻倒,上节油箱上的千斤顶支架供顶起电抗器主体用,顶起主体时要同时使用所有的4个千斤顶支架。

4个千斤顶要同步升降严防主体倾斜,翻倒和顿挫。

5.2 电抗器整体充油运输,运输前拆除的外部大型组件有: 高压套管、中性点套管, 散热器及其与主体的连接管,导气联管,压力释放阀,储油柜,升高座等。

500kV并联电抗器：550/3kV，30Mvar，单相油浸式并联电抗器技术数据表1. 额定值a. 额定电压550/3 kVb. 额定容量 30 Mvarc. 运行在105％额定电压时的温升（上层油温） 55 Kd. 运行在105％额定电压时的容量 33.1 Mvare. 2m时噪声水平（在ONAN） 75 dB2. 电阻、阻抗、电流、损耗a. 不同电压下的电阻、阻抗、电流、损耗总损耗包括由于负载电流在绕组中的I2R损耗，由于杂散磁通的杂散损耗，以及由于在并联绕组中环流的损耗（如果有的话）。

3. 额定容量时每项损耗a. 绕组中I2R损耗 55 kWb. 杂散磁通损耗 13 kWc. 并联绕组中环流损耗（如果有的话） / kW4. 报警的温度整定a. 油温度计整定报警 55 ℃b. 绕组温度指示计整定报警 70 ℃5. 饱和特性a. 拐点K＝ 1.5b. 饱和区的阻抗斜率X＝ 0.67c. 饱和特性曲线6. 在额定频率时过励磁能力在150％额定电压时励磁 8 s在140％额定电压时励磁 20 s在130％额定电压时励磁 180 s在120％额定电压时励磁 1200 s在110％额定电压时励磁连续 s在105％额定电压时励磁连续 s7. 绝缘水平（BIL）线端 1550 kV中性点 450 kV8. 操作冲击水平（SIL） 1175 kV9. 套管a. 型式线端 550kV油纸电容式中性点 126kV油纸电容式b. 最高电压线端 550 kV中性点 126 kVc. 工频1min 线端 740 kV中性点 200 kVd. 雷电冲击线端 1675 kV中性点 530 kVe. 操作冲击线端 1175 kV中性点 / kVf. 额定电流线端 630 A中性点 630 Ag. 干弧距离线端约4800 mm中性点约1350 mmh. 水平纵向安全荷载线端 5000 N中性点 1000 Ni.最大耐受污秽度（附盐密度ESDD） III级10. 在额定频率时，最大连续运行的温升a. 绕组（最热点） 65 Kb. 绕组（平均） 60 Kc. 油（顶层） 55 Kd. 油箱 70 Ke. 铁芯 80 K11. 由于绕组一匝线圈短路引起的阻抗降低 0.03 %12. 引起阻抗减小10％必须短路的匝数约350 匝13. 每相串联匝数约3500 匝500kV中性点电抗器：900Ω±10%，ONAN铁芯油浸式，带磁屏蔽，户外使用额定电流：13A,额定短时电流:130A(10s)套管CT：100/1A，0.5/5P20/5P20技术数据表1. 额定值a.额定电压 110 kVb.额定容量 152.1 kvarc.额定连续电流 13 Ad.额定短时电流 130 Ae.额定短时电流容许时间 10 sf.额定阻抗 900 Ωg.抽头范围±10% Ωh.运行在额定连续电流时的绕组温升 60 Ki.运行在额定短时电流时的绕组温升 80 Kj.2m时噪声水平（在ONAN） 65 dB2. 电阻、阻抗、电流、损耗a. 不同电压下的电阻、阻抗、电流、损耗总损耗包括由于负载电流在绕组中的I2R损耗，由于杂散磁通的杂散损耗，以及由于在绕组中环流的损耗（如果有的话）。

南方电网生〔2013〕11号附件ICS备案号：Q/CSG中国南方电网有限责任公司企业标准500kV 并联电抗器（含中性点电抗）技术规范中国南方电网有限责任公司 发 布目次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 使用条件 (2)4.1正常使用条件 (2)4.2特殊使用条件 (3)5 技术要求 (4)5.1技术参数 (4)5.2设计与结构要求 (8)6 试验 (18)6.1并联电抗器型式试验及例行试验 (19)6.2中性点电抗器型式试验及例行试验 (20)6.3交接试验 (21)7 监造和运输 (21)7.1监造 (21)7.2运输 (22)前言为规范500kV并联电抗器（含中性点电抗）技术标准和要求，指导南方电网公司范围内电抗器从设计采购到退役报废的全生命周期管理工作，依据国家和行业的有关标准、规程和规范，特制定本规范。

本规范应与GB/T 23753-2009一起使用，除非本规范另有规定，否则应按GB/T 23753-2009有关条款执行。

本规范由中国南方电网有限责任公司生产技术部提出、归口管理和负责解释。

本规范主编单位：中国南方电网有限责任公司生产技术部。

本规范参编单位：云南电网公司。

本规范主要起草人：王耀龙，陈曦，周海，魏杰，姜虹云，黄星，赵现平，陈宇民，周海滨，黄志伟。

本规范主要审查人：佀蜀明，何朝阳，马辉，林春耀，阳少军。

本规范由中国南方电网有限责任公司标准化委员会批准。

本规范自发布之日起实施。

执行中的问题和意见，请及时反馈至中国南方电网有限责任公司生产技术部。

500kV并联电抗器（含中性点电抗）技术规范1 范围本规范适用于中国南方电网公司范围内500kV电压等级的并联电抗器（含中性点电抗）。

本规范规定了500kV电压等级的并联电抗器（含中性点电抗）的使用条件、技术条件、设计结构、试验、监造和运输等方面的技术要求。

凡本技术规范未规定的（GB/T 23753也未规定），应执行相关设备的国家标准、行业标准或IEC标准，如果标准之间存在差异，应按上述标准条文中最严格的条款执行。

并联电抗器的作用功能220kV、110kV、35kV、10kV、500kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。

可以通过调整并联电抗器的数量来调整运行电压。

超高压萨顿斯并联电抗器有改善电力系统无功功率有关运行状况的多种功能，并联电抗器主要包括：(1)轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压。

(2)改善长输电线路上的电压分布。

(3)使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动同时也减轻了线路上的功率损失。

(4)在大机组与系统并列时降低高压母线上工频稳态电压，便于发电机同期并列。

(5)防止发电机带长线路可能出现的白励磁谐振现象。

(6)当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流白动熄灭，便于采用。

特点1.削弱空载或轻载时长线路的电容效应所引起的工频电压升高。

⑴这种电压升高是由于空载或轻载时，线路的电容(对地电容和相间电容)电流在线路的电感上的压降所引起的。

它将使线路电压高于电源电压。

当愈严重，通常线路愈长，那么电容效应愈大，工频电压升高也愈大。

(2)对超高压远距离输电线路而言，空载或轻载时线路电容的充电功率是很大的，通常充电功率随电压的平方面急剧增加，巨大的充电功率除引起上述工频电压升高现象之外，还将增大线路的功率和电能损耗以及引起白励磁，同期困难等问题。

装设并联电抗器可以补偿这部分充电功率。

2.改善沿线电压分布和轻载线路中的无功分布并降低线损。

当线路上传输的功率不等于白然功率时，那么沿线各点电压将偏离额定值，有时甚至偏离较大，如依靠并联电抗器的补偿，那么可以仰低线路电压得升高。

3.减少潜供电流，加速潜供电弧的熄灭，提高线路白动重合闸的成功率。

⑴所谓潜供电流，是指当发生单相瞬时接地故障时，在故障相两侧断开后，故障点处弧光中所存在的剩余电流。

(2)产生潜供电流的原因：故障相虽以被切断电源，但由于非故障相仍带电运行，通过相间电容的影响，两相对故障点进行电容性供电；由于相间互感的影响，故障相上将被感应出一个电势，在此电势的作用下通过故障点及相对地电容将形成一个环流，通常把上述两局部电流的总和称之为潜供电流。
