并联电抗器的作用(2021版)

电抗器有什么作⽤？电抗器有什么作⽤？▲电抗器也被称为电感器。

电抗器可以把电能通过⾃⾝的线圈和铁芯变为磁能，并且会将能量储存起来，所以电抗器属于⼀种储能元件。

电抗器还可以控制电流的增减变化。

从电路原理分为串联与并联。

它们可以实现限流与滤波，从形式上分为输⼊电抗器和输出电抗器。

不同类型的电抗器有不同的作⽤。

如果⼯⼚的电器设备有中频、⾼频电炉等⼤功率、⾼频率的设备，另外还有变频器设备或者伺服驱动器及伺服电机，并且这些电器设备达到⼀定数量，且功率之和⼤，都要在电器设备中加上电抗器。

这样可以减少谐波⼲扰和这些设备在使⽤过程中，向供电线路再次提供谐波等。

也就是说电抗器可以最⼤限度保护设备，提⾼设备的稳定性。

选择电抗器主要是看它的额定电压、额定电流与功率。

▲这⾥本⼈浅谈⼀下变频器设备中的输⼊、输出电抗器，见下图所⽰。

友情提⽰：输⼊电抗器是变频器R、S、T和三相交流电源的L1、L2、L3；输出电抗器是接在变频器的输出U、V、W和变频电机中间。

这种应⽤于变频器中的电抗器，就输⼊电抗器来说，它能有效抑制电⽹电压突变和操作过电压引起的电流冲击；有效保护变压器，并能够改善变压器的功率因数；抑制变频输⼊电⽹的谐波电流。

⽽输出电抗器作⽤则是可以降低点击的噪声，降低涡流损耗，降低输⼊⾼次谐波造成的漏电流，特别是变频器与变频电机距离⽐较远时的情况，输出端出线的对地电容⽽导致的对地漏电电流；这样它⽤于平滑滤波，降低瞬态电压dv/dt，延长变频电机寿命；最⼤限度保护了变频器内部的功率开关器件。

变频器电抗器容量既不是越⼤越好，也不是越⼩越好，要确认变频器或变频电机的功率，确认系统电压，常规默认系统电压为380V。

♥电⼒电⽹系统使⽤的电抗器种类繁多，其中电⽹采⽤的电抗器，实际上是⼀个没有导磁材料的空⼼电感线圈。

它可以根据需要布置为垂直、⽔平或品字形三种装配形式。

随着电⼒系统的⽇益发展，短路容量不断增加，这就使⼀些断路器的遮断容量明显不⾜，为此必须将短路容量加以限制，以选择⼀些轻型断路器。

电抗器工作原理及作用电抗器是一种电气元件，主要用于改变电路中的电压和电流关系，以实现电路的谐振、滤波、功因改善等功能。

它通过在电路中引入电感或电容的方式，改变电路的阻抗特性，从而影响电流和电压的相位和大小关系。

电抗器的工作原理是基于电感和电容的特性。

首先，电感器是一种储存能量的元件，它通过利用线圈中的电流产生磁场，并储存电能。

当电流变化时，磁场也会随之变化，从而产生感应电动势。

其次，电容器是一种储存电能的元件，它通过两个带电极板之间的电介质隔离储存电能。

当电压变化时，电容器中的电荷也会随之变化，从而产生电流。

在电路中，电抗器可以通过串联或并联方式与电感器或电容器相结合使用。

当电抗器与电感器串联时，电抗器的电感特性对电路中的电流产生影响，使电流与电压的相位发生改变。

当电抗器与电容器并联时，电抗器的电容特性对电路中的电压产生影响，使电流与电压的相位发生改变。

通过合理配置电感和电容的数值，可以在电路中调整电流和电压的相位关系，改变电路的阻抗特性。

电抗器的作用主要有三个方面：谐振、滤波和功因改善。

首先，电抗器可以在电路中实现谐振。

谐振是指电路中的电感和电容能够在特定频率下产生共振现象，使电流和电压的相位差为零。

通过调整电抗器和电容器的数值，可以使电路在特定频率下达到谐振状态，实现对特定频率信号的放大和选择性传输。

第二，电抗器可以在电路中实现滤波。

滤波是指通过改变电路的阻抗特性，使特定频率的信号被通过，而其他频率的信号被阻断。

通过合适选择电抗器和电容器的数值，可以改变电路的阻抗特性，实现对特定频率范围的信号的选择性传输。

第三，电抗器可以改善电路的功因。

功因是指电路中有功功率与视在功率的比值，用来衡量电流波形与电压波形之间的相位差。

功因为1时，表示电流和电压完全同相位；功因小于1时，表示电路中存在相位差，功率无法完全有效利用。

通过引入适当的电抗器，可以改变电路中的阻抗特性，使功因接近1，提高电路的功率因素。

电力系统中串联电容器、并联电容器、串联电抗器、并联
电抗器的作用分别是什么？
串联电容器：减少线路中的感性，使感性和容性达到平衡，达到线路中无电压的损失，达到线路输送的功率为自然功率，减少线路中的无功功率：并联电抗器，因为电抗器为大电感，一般应用在特高压的线路中，因为特高压的线路中采用分裂导线，线路中存在大量的容性的无功功率，这时候在线路的首段和末段并联电抗器，吸收这些容性功率，减少线路输送无功功率，输送的功率为自然功率，同时当线路轻载的时候，避免线路的过电压和发电机的带长线的自励磁和抑制了潜供电流，使单相故障的速度更快了，一般的600km的距离可以设置电抗器；并联电容器，并联在线路的末端，为负载提供了无功功率，使线路线路输送的无功功率减少，减少了线路中的损耗，同时可以提高负载侧的功率因素，并联在线路的首段，也就是母线侧，一般用于提高母线侧的功率因素，母线侧的功率因素一般可以达到0.95到0.98；串联电抗器，一般用于限流的左右，滤除谐波：除了串联电容器以外，都是通过无功功率来改善线路的电能质量，也要考虑这三种方式对于谐波的影响，产生高次谐波，对于电力电子仪器有害，一般通过并联电容器和电感来滤除谐波电流和电压，可以参考
静止补偿器中的可控硅电抗器。

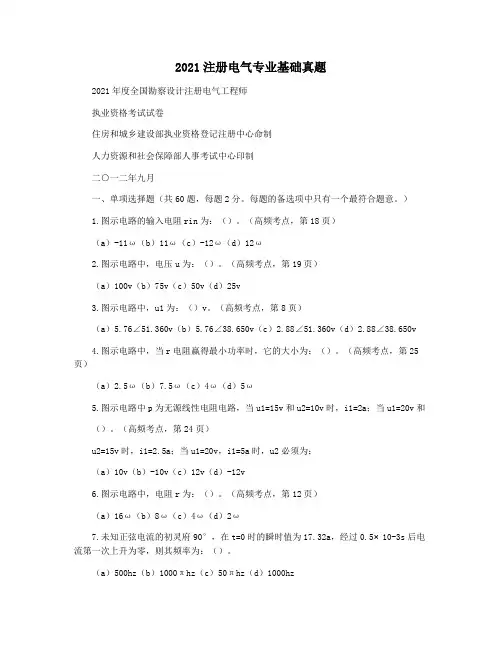

2021注册电气专业基础真题2021年度全国勘察设计注册电气工程师执业资格考试试卷住房和城乡建设部执业资格登记注册中心命制人力资源和社会保障部人事考试中心印制二○一二年九月一、单项选择题（共60题，每题2分。

每题的备选项中只有一个最符合题意。

）1.图示电路的输入电阻rin为：（）。

（高频考点，第18页）（a）-11ω（b）11ω（c）-12ω（d）12ω2.图示电路中，电压u为：（）。

（高频考点，第19页）（a）100v（b）75v（c）50v（d）25v3.图示电路中，u1为：（）v。

（高频考点，第8页）（a）5.76∠51.360v（b）5.76∠38.650v（c）2.88∠51.360v（d）2.88∠38.650v4.图示电路中，当r电阻赢得最小功率时，它的大小为：（）。

（高频考点，第25页）（a）2.5ω（b）7.5ω（c）4ω（d）5ω5.图示电路中p为无源线性电阻电路，当u1=15v和u2=10v时，i1=2a；当u1=20v和（）。

（高频考点，第24页）u2=15v时，i1=2.5a；当u1=20v，i1=5a时，u2必须为：（a）10v（b）-10v（c）12v（d）-12v6.图示电路中，电阻r为：（）。

（高频考点，第12页）（a）16ω（b）8ω（c）4ω（d）2ω7.未知正弦电流的初灵府90°，在t=0时的瞬时值为17.32a，经过0.5⨯10-3s后电流第一次上升为零，则其频率为：（）。

（a）500hz（b）1000πhz（c）50πhz（d）1000hz8.正弦电流通过电容元件时，以下关系中恰当的为：（）。

（高频考点，第32页）****duc1（a）ic=c（b）uc=jxcic（c）uc=-jxcic（d）uc=idtjωc9.在r、l、c串联电路中，若总电压u、电感电压ul及rc两端的电压urc均为150v，且r=25ω，则该串联电路中的电流i为：（）。

并联电容电抗器的作用首先，对于并联电容电抗器，最主要的作用是补偿无功功率。

在电力系统中，负荷一般包括有功负荷和无功负荷。

有功负荷是为了完成实际功率需求，而无功负荷则是为了保持电压稳定和电能质量。

当负载中存在大量的感性载波时，会导致系统的功率因数降低，电压下降，甚至可能引发电力设备的故障。

并联电容电抗器可以根据系统的需求，通过调节电容器和电抗器的连接方式和容量，来补偿系统中的无功功率，从而提高功率因数，减小电压下降，改善系统的稳定性。

其次，并联电容电抗器还可以调节电力系统的电压。

在电力输电和配电过程中，由于电线电缆的电阻和电感等因素，会造成电压的下降。

并联电容电抗器可以根据实际的电压需求，通过调节电容器和电抗器的连接方式和容量，来补偿电力系统中的电压下降，使得负载端能够获得稳定的电压供应，确保电力设备的正常运行。

再次，并联电容电抗器可以用于抑制电力系统中的谐波。

电力系统中会经常出现谐波问题，尤其是在非线性负荷较多的情况下，例如电力电子设备、电动机等。

谐波会导致电流和电压的波形失真，影响电能质量，并且可能造成设备的损坏。

并联电容电抗器可以通过其对电流和电压谐波的特性，针对性地消除电力系统中的谐波，提高电能质量，减小谐波对设备的影响。

此外，并联电容电抗器还可以用于电力系统中的电能控制和动态性能的改进。

在电力系统中，根据实际需要可以通过调节电容器和电抗器的连接方式和容量，来实现电能的有效控制。

例如，在电力系统的电能传输中，通过合理地设置并联电容电抗器的参数，可以实现有功功率的平衡，提高传输效率。

另外，并联电容电抗器还可以根据系统的负荷变化，调整其响应速度，从而提高电力系统的动态性能，降低电力系统的稳压器起动时间，提高系统的调节能力。

总结起来，并联电容电抗器的作用主要包括补偿无功功率、调节电压、抑制谐波和改进电能控制和动态性能。

通过对系统参数的优化和合理设置，并联电容电抗器可以有效地提高电力系统的稳定性、改善电能质量、提高功率因数。

编订：__________________审核：__________________单位：__________________并联电抗器的作用Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-6227-76 并联电抗器的作用使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

1、削弱空载或轻载时长线路的电容效应所引起的工频电压升高。

这种电压升高是由于空载或轻载时，线路的电容（对低电容和相间电容）电流在线路的电感上的压降所引起的。

它将使线路电压高于电源电压。

当愈严重，通常线路愈长，则电容效应愈大，工频电压升高也愈大。

对超高压远距离输电线路而言，空载或轻载时线路电容的充电功率是很大的，通常充电功率随电压的平方面急剧增加，巨大的充电功率除引起上述工频电压升高现象之外，还将增大线路的功率和电能损耗以及引起自励磁，同期困难等问题。

装设并联电抗器可以补偿这部分充电功率。

2、改善沿线电压分布和轻载线路中的无功分布并降低线损。

当线路上传输的功率不等于自然功率时，则沿线各点电压将偏离额定值，有时甚至偏离较大，如依靠并联电抗器的补偿，则可以仰低线路电压得升高。

1、减少潜供电流，加速潜供电弧的熄灭，提高线路自动重合闸的成功率。

所谓潜供电流，是指当发生单相瞬时接地故障时，在故障相两侧断开后，故障点处弧光中所存在的残余电流。

产生潜供电流的原因：故障相虽以被切断电源，但由于非故障相仍带电运行，通过相间电容的影响，两相对故障点进行电容性供电；由于相间互感的影响，故障相上将被感应出一个电势，在此电势的作用下通过故障点及相对地电容将形成一个环流，通常把上述两部分电流的总和称之为潜供电流。

电抗器的作用
电抗器是一种电器元件，常用于交流电路中。

它的作用是改变电路的阻抗，从而实现对电流和电压的控制和调节。

具体来说，电抗器的主要作用有以下几个方面：
1. 电抗补偿：在电网运行中，电感性负载（如电动机、变压器等）会引入感性电流，使电压降低且电网容易产生暂态过电压。

通过串联电抗器可以补偿这些感性电流，提高电网的稳定性和负载能力。

2. 电流限制：电抗器在电路中起到调节电流的作用。

通过串联电抗器可以限制电流的大小，保护其他设备或元件不受过大电流的影响。

3. 功率因数改善：在工业生产中，许多电气设备都是感性负载，如电动机、变压器等。

当设备运行时，会引入感性电流，导致功率因数降低。

通过并联电抗器可以改善电路的功率因数，提高电能的利用效率。

4. 过滤作用：电抗器可以用于滤波电路中，通过串联电抗器可以实现对某一频率范围内的信号的滤除或滤波，从而减小或消除电路中的干扰信号。

综上所述，电抗器在电路中具有补偿感性负载、限制电流、改善功率因数和过滤信号等多种作用。

它在电力系统、工业控制、通信等领域中得到广泛应用，对电路的稳定性和性能起到重要的作用。

可电抗器直流助IK式(CSR)高潟抗变压器武(re?)雄于崔通控制式变压器式<CSRT)调容式并联电抗器1.并联电抗器在电力系统中的作用并联电抗器无功功率补偿装置常用于补偿系统电容。

它通过向超高压、大容量的电网提供可阶梯调节的感性无功功率，补偿电网的剩余容性充电无功功率控制无功功率潮流，保证电网电压稳定在允许范围内。

实践证明，对于一些电压偏高的电网，安装一定数量的并联电抗器是解决系统无功功率过剩，降低电压的有效措施，特别是限制由于线路开路或轻载负荷所引起的电压升高。

所以在一定的运行工况中，在超高压输电线路手段装设并联电抗器以吸收输电线路电容所产生的无功功率，称为并联电抗器补偿。

由于目前应用于电力系统的电抗器大都为固定容量的电抗器，其容量不能改变，无法随时跟踪运行工况的无功功率变化，造成电抗器容量的浪费，与目前节能减排的主题不相符合，所以，有必要研究可控电抗器这个热门话题，使得电抗器的容量可控可调，这也在一定程度上符合我国发展智能电网的要求。

2.可控并联电抗器的分类、基本原理和优缺点2.1传统机械式可调电抗器调匝式和调气隙式是最早出现并广泛应用的可调电抗器。

其基本原理是通过调节线圈匝数或调节铁芯气隙的长度来改变电抗器的磁路磁导，从而改变电抗值。

调匝式可控电抗器较易实现，但是电抗值不能做的无级调整。

调气隙式由于机械惯性和电机的控制问题无法在工程上应用。

2.2晶闸管可控电抗器(TCR)晶闸管可控电抗器，是随着电力电子技术发展起来的一种新型的可控电抗器，它采用线性电抗器与反并联晶闸管串联的接线方式，通过控制晶闸管的触发角就可以控制电抗器的等效电抗值。

TCR的控制灵活，响应速度快，缺点是在调节时会产生大量的谐波，需要加装专门的滤波装置。

在高电压大容量的场合下，必须采用多个晶闸管串联的方式，造价昂贵，这使得它在超高压电网中的应用受到了相当大的限制，目前主要应用范围是35kV和10kV的配电网中。

2.3磁控电抗器磁控电抗器是通过改变铁芯的磁阻来实现电感值可调。
