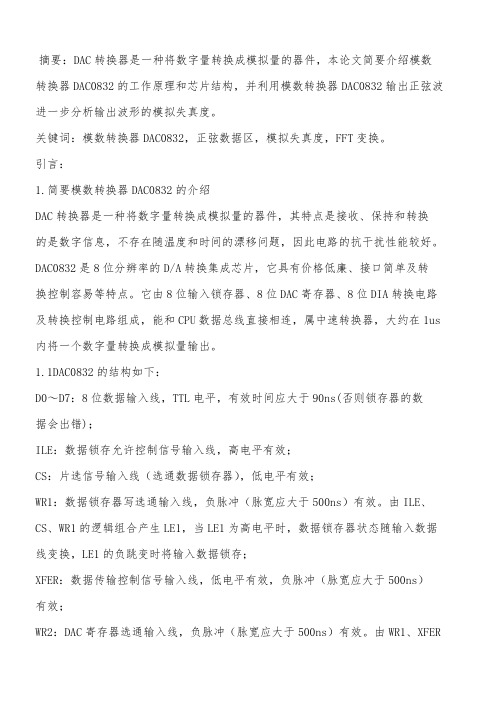

摘要：DAC 转换器是一种将数字量转换成模拟量的器件，本论文简要介绍模数
转换器DAC0832 的工作原理和芯片结构，并利用模数转换器DAC0832 输出正弦波
进一步分析输出波形的模拟失真度。
关键词：模数转换器DAC0832 ，正弦数据区，模拟失真度，FFT 变换。
引言：
1 . 简要模数转换器DAC083
2 的介绍
DAC 转换器是一种将数字量转换成模拟量的器件，其特点是接收、保持和转换
的是数字信息，不存在随温度和时间的漂移问题，因此电路的抗干扰性能较好。
DAC0832 是8 位分辨率的D/A 转换集成芯片，它具有价格低廉、接口简单及转
换控制容易等特点。它由8 位输入锁存器、8 位DAC 寄存器、8 位DIA 转换电路
及转换控制电路组成，能和CPU 数据总线直接相连，属中速转换器，大约在1u s
内将一个数字量转换成模拟量输出。
1.1 DAC0832 的结构如下：
D0 ～D7 ：8 位数据输入线，TTL 电平，有效时间应大于
90ns( 否则锁存器的数
据会出错) ；
ILE ：数据锁存允许控制信号输入线，高电平有效；
CS ：片选信号输入线（选通数据锁存器），低电平有效；
WR1 ：数据锁存器写选通输入线，负脉冲（脉宽应大于500ns ）有效。由ILE 、
CS 、WR1 的逻辑组合产生LE1 ，当LE1 为高电平时，数据锁存器状态随输入数据
线变换，LE1 的负跳变时将输入数据锁存；
XFER ：数据传输控制信号输入线，低电平有效，负脉冲（脉宽应大于500ns ）
有效；
WR2 ：DAC 寄存器选通输入线，负脉冲（脉宽应大于500ns ）有效。由WR1 、X FER
的逻辑组合产生LE2 ，当LE2 为高电平时，DAC 寄存器的输出随寄存器的输入而
变化，LE2 的负跳变时将数据锁存器的内容打入DAC 寄存器并开始D/A 转换。
IOUT1 ：电流输出端 1 ，其值随DAC 寄存器的内容线性变化；IOUT2 ：电流输出端2 ，其值与IOUT1 值之和为一常数；
Rfb ：反馈信号输入线，改变Rfb 端外接电阻值可调整转换满量程精度；
Vcc ：电源输入端，Vcc 的范围为+5V ～+15V ；
VREF ：基准电压输入线，VREF 的范围为-10V ～+10V ；AGND ：模拟信号地
DGND ：数字信号地
1.2 DAC0832 的引脚图和内部结构
1.3 DAC0832 的三种工作方式
1 ．直通方式
直通方式就是使DAC0832 内部的两个寄存器（输入寄存器和DAC 寄存器）
处于不锁存状态，数据一旦到达输入端DI7 ～DI0, 就直接送入D/A 转换器，被转
换成模拟量。当ILE 为高电平，CS 和WR 1 ﹑WR 2 和XFER 端都接数字地，这时
锁存信号LE 1 ﹑LE 2 均为高
电平，输入寄存器和DAC 寄存器均处于不锁存状态，即直通方式。
2 ．单缓冲方式
单缓冲方式就是使两个寄存器中的一个处于缓冲方式，另一个处于锁存方式，
数据只通过一级缓冲器送入D/A 转换器。通常的做法是将和XFER 均接地，使
DAC 寄存器处于直通方式，而把ILE 接高电平，接端口地址译码信号，WR 1 接
CPU 系统总线的IOW 信号，使输入寄存器处于锁存方式。单缓冲方式只需执行
一次写操作即可完成D/A 转换。一般不需要多个模拟量同时输出时，可采用单
缓冲方式。
3 ．单缓冲方式
单缓冲方式就是使两个寄存器均处于锁存方式，数据要经过两级锁存（即两级
缓冲）后再送入D/A 转换器，这就是说，要执行两次写操作才能完成一次D/A 转
换。只要将ILE 接高电平，WR 1 和WR 2 接CPU 的IOW ，CS 和XFER 分别接两
个不同的I/O 地址译码信号即可。
图中的Rfb 是内部电阻，是为外部运算放大器提供的反馈电阻，用以提供适当
的输出电压，Vref 端是由外电路为芯片提供的参考电源，电压范围在-10V ～
+10V 。另外，DAC0832 为电流输出型DAC ，使用时需外接运算放大器，芯片
的电源电压最好工作在+15V 。
2 利用DAC0832 产生正弦波
2.1 设计出原理图
2.2 编写程序和必要说明
1 ）CODE SEGMENT
ASSUME CS:CODE
DAPORT EQU 0070H
CONTPORT EQU 00DFH
DATAPORT EQU 00DEH
DATA EQU 0500H
START: JMP DACONTORLDACONTORL:CALL FORMAT CALL LEDDISP
MOV DX,DAPORT
SS2 : MOV AL, 8 0H ；初始值
MOV BX , 0H
DACON1: OUT DX,AL
MOV CX, 0008 H ；
INC BX
CMP BX,32 ; 比较一个周期是否结束
JZ SS2
DACON2: LOOP DACON2
MOV AL,CS:[BX+OFFSET SINDATA] ; 正弦取值
JMP DACON1
LEDDISP:MOV AL,90H
MOV DX,CONTPORT
OUT DX,AL
MOV BYTE PTR DS:[0600H],00 H
LED1: CMP BYTE PTR DS:[0600H],07H JA LED2
MOV BL,DS:[0600H]
MOV BH,0H
MOV AL,CS:[BX+DATA]
MOV DX,DATAPORT
OUT DX,AL
ADD BYTE PTR DS:[0600H],01H
JNZ LED1
LED2: RET
FORMAT: MOV BX,0
MOV WORD PTR DS:[BX+0500H],4006H ADD BX,2
MOV WORD PTR DS:[BX+0500H],4040H ADD BX,2
MOV WORD PTR DS:[BX+0500H],4F5BH ADD BX,2
MOV WORD PTR DS:[BX+0500H],3F7FH ADD BX,2
RET
SINDATA: DB 80h,96h,0aeh,0c5h,0d8h,0e9h,0f5h,0fdh ；正弦波数据数据区
DB 0ffh,0fdh,0f5h,0e9h,0d8h,0c5h,0aeh,96h
DB 80h,66h,4eh,38h,25h,15h,09h,04h
DB 00h,04h,09h,15h,25h,38h,4eh,66h
CODE ENDS
END START
2 ）说明上面程序中的正弦波数据区的数据共有32 个，通过两个公式算出。当
0<=x<=8*pi/16 时，通过128+127*sin(x) 计算数据，当24*pi/16<=x<=2*pi 时，
通过127* 【1+sin(x) 】来计算数据，pi/2 到3*pi/2 区间的数据可对称写出。
3 计算模拟失真度
3.1 模拟失真度的定义
模拟失真度一般由基波剔除法和频谱分析法来计算，本论文采用频谱分析法来
计算。基本方法就是通过傅里叶变换，产生出信号的频谱图，根据频谱含量Cn ，
计算出失真度。
基于FFT 的失真度仪，采用频域分析方法，通过计算傅立叶系数，C1 、C2 …Cn ，最后得到失真度基于F FT
的失真度仪，采用频域分
析方法，通过计算傅立叶系数，C1 、C2 …Cn ，最后得到失真度
3.2 用MATLAB 软件绘出实际频谱的程序如下：
x=[0,0.975,1.913,2.778,3.535,4.157,4.619,4.904,5,4.904,4.619,4.157,3. 535,2.778,1.913,0.975,0,-0.975,-1.913,-2.778,-3.535,-4.157,-4.619,-
4.904,-5,-4.904,-4.619,-4.157,-3.535,-2.778,-1.913,-0.975,0]
n=0:31;
Xk=fft(x);
magXk=abs(x(1:17));
k1=0:1:16;w1=2*pi/32*k1;
subplot(212);stem(w1,magXk);title('samples of DTFT magnitude'); xlabel('freuency in pi');
axis([0,pi,0,100]);
3.3 正弦函数的时域图形、理想频谱和实际频谱理想连续波形
正弦序列
理想频谱结论：本设计产生的信号模拟失真度位12.5 ％. 可知失真度较大，可采取的
具体措施为一个周期取更多的点，0832 最多抽256 个有效点数。
