PBO纤维_ppt

pbo纤维介电常数
【最新版】
目录
1.介绍 PBO 纤维
2.PBO 纤维的介电常数特性
3.PBO 纤维的应用领域
正文
1.介绍 PBO 纤维
聚苯并咪唑 (PBO) 纤维是一种高性能的合成纤维，它具有很高的耐热性、优异的机械强度和良好的化学稳定性。

PBO 纤维是由苯并咪唑单体通过聚合反应制成的，其分子结构中含有大量的氮原子和氧原子，这使得它具有很高的介电常数。

2.PBO 纤维的介电常数特性
PBO 纤维的介电常数是其重要特性之一。

介电常数是指物质在电场作用下，其极化程度的大小。

PBO 纤维的介电常数较高，这意味着在相同的电场下，PBO 纤维的极化程度要比其他材料高，从而具有更好的绝缘性能和抗静电性能。

3.PBO 纤维的应用领域
由于 PBO 纤维具有优异的性能，使其在许多领域都有广泛的应用。

首先，在电子行业中，PBO 纤维常用于制作高性能的电子元器件，如印刷电路板、电容器等。

其次，在航空航天领域，PBO 纤维可用于制作高温绝缘材料和结构材料。

此外，PBO 纤维在汽车、建筑、环保等领域也有广泛的应用。

总之，PBO 纤维是一种具有高介电常数的合成纤维，具有优异的性能和广泛的应用领域。

pbo纤维工艺
PBO纤维是聚苯胺酰亚胺纤维的一种，具有非常高的强度和模量。

PBO纤维的工艺包括以下几个主要步骤：
1. 原料准备：将合适的化学物品按照一定的比例混合，并加入溶剂中进行溶解，形成纤维的前驱体。

2. 流延：将溶解好的前驱体置于纤维流延机中，通过控制流延速度和温度，将溶液均匀地流延成纤维形状。

3. 凝固：流延得到的纤维进入凝固浴中，溶剂会被去除，纤维开始凝固。

4. 拉伸：凝固后的纤维经过一系列的拉伸机械操作，包括预拉伸、热拉伸等，使纤维的强度和模量进一步增加。

5. 热处理：经过拉伸后的纤维进行热处理，通过控制温度和时间，进一步提高纤维的性能。

以上是PBO纤维的一般工艺流程，具体的工艺参数和步骤可能有所差异，取决于具体的生产设备和工艺需求。

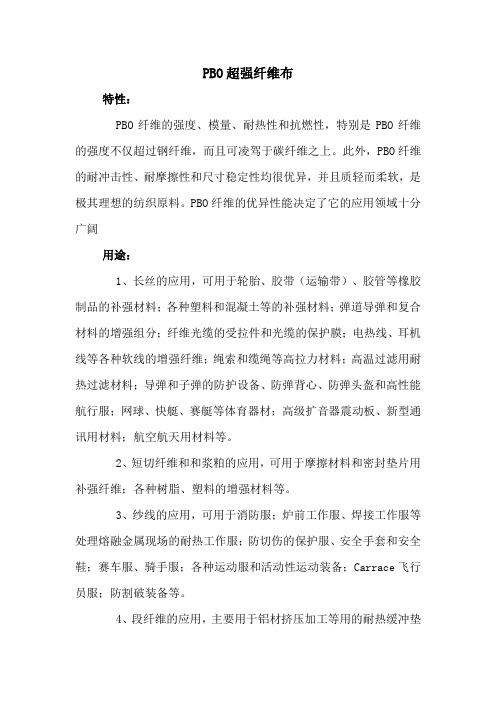

PBO超强纤维布
特性：
PBO纤维的强度、模量、耐热性和抗燃性，特别是PBO纤维的强度不仅超过钢纤维，而且可凌驾于碳纤维之上。

此外，PBO纤维的耐冲击性、耐摩擦性和尺寸稳定性均很优异，并且质轻而柔软，是极其理想的纺织原料。

PBO纤维的优异性能决定了它的应用领域十分广阔
用途：
1、长丝的应用，可用于轮胎、胶带（运输带）、胶管等橡胶制品的补强材料；各种塑料和混凝土等的补强材料；弹道导弹和复合材料的增强组分；纤维光缆的受拉件和光缆的保护膜；电热线、耳机线等各种软线的增强纤维；绳索和缆绳等高拉力材料；高温过滤用耐热过滤材料；导弹和子弹的防护设备、防弹背心、防弹头盔和高性能航行服；网球、快艇、赛艇等体育器材；高级扩音器震动板、新型通讯用材料；航空航天用材料等。

2、短切纤维和和浆粕的应用，可用于摩擦材料和密封垫片用补强纤维；各种树脂、塑料的增强材料等。

3、纱线的应用，可用于消防服；炉前工作服、焊接工作服等处理熔融金属现场的耐热工作服；防切伤的保护服、安全手套和安全鞋；赛车服、骑手服；各种运动服和活动性运动装备；Carrace飞行员服；防割破装备等。

4、段纤维的应用，主要用于铝材挤压加工等用的耐热缓冲垫
毡；高温过滤用耐热过滤材料；热防护皮带等。

１前言二十一世纪的超级纤维——ＰＢＱ纤维上海市合成纤维研究所李晔汪晓峰抚志坤。

ｒ－叶：・、ｖ其反应式如下：Ｈ。

＼两／。

Ｈ堕呈！曼旦望１２．ＶＣＨ３ＣＯＯＮａＨ脚＼ｈ／ｃＯＯｃＨ３些兰塑◆，Ｈ。

＼向／叫坠竺磐ｏ，Ｎ／Ｖ＼Ｎｏ，Ｈｏ＼瓜／ｏＨｃＨ．Ｈ，Ｎ／吣／＼ＮＨ．．Ｈｃｌ该法系早期的传统合成方法，技术较简单。

但制得的ＰＢＤ聚合物分子量相对较低，纺丝有困难，不能充分发挥干喷湿纺的优势。

且在制备４，６一二硝基１，３一间苯二酚时，硝化反应会在２、４、６位同时发生，产生多种副产物，影响反应得率，此外含有２位硝基的硝化产物还易引起爆炸。

其反应式如下：Ｃｌ，ＣＩ，叭＼旷孚≥《型呈旦坚：里坚：旦坚◆Ｈ。

＼６／ｏＨ！亟罂￡竺：竺竺竺－ｏ＾Ｎ／Ｖ＼ＮＯｃＨ，ｃ９９ＫＨｃｌ２ｃＨ．Ｈ，Ｎ／弋夕＼ＮＨ，．Ｈｃｌ啪＿吖叫…。

ｃ口咖Ｈ当斋知ｃＨ．Ｈ，Ｎ／Ｖ＼ＮＨ，．Ｈｃｌ一¨旷嫡儿似三ק油ＨＮＮＨＣ，＼、堋ｏｃ《ｙｃｏｃ・竺骂琰二③二沸・，／、，・ＨＩｕｕ１１５液晶纺丝所制得的ＰＢＯ纤维最显著的特征是大分子链、晶体和微纤／原纤均沿纤维轴向呈现几乎完全取向排列，形成高度取向的有序结构。

微纤由几条分子链结合形成，通过分子间二｜！ｊ！结合在一起构成纤维。

通过ＰＢＯ分子链构象的分子轨道理论计算结果表明，ＰＢＯ分子链中苯环和苯并二恶唑环是共平面的。

从空间位阻效应和共轭效应角度分析，ＰＢＯ纤维分子链间可以实现非常紧密的堆积，而且由于共平面的原因，ＰＢＯ分子使各结构成分问存在更高程度的共轭，从而导致其分子链更高的刚性。

ＰＢＯ分子结构上的苯环及芳杂环组分，限制了分子构象的伸张自由度，增加了主链上的共价键结合能以及分子链在液晶纺丝时形成的高度取向的有序结构。

３．２ＰＢＯ纤维的性能３．２．１ＰＢＯ纤维的力学性能ＰＢＯ纤维具有优异的力学性能，其抗拉强度高达５．８ＧＰａ（３７．６ｃＮ／ｄｔｅｘ）、抗拉模量为２８０ＧＰａ（１８１８ｃＮ／ｄｔｅｘ），分别为对位劳纶的２倍左右；其模量被认为是直链高分子聚合物的极限模量。

值得期待的高性能纤维——PBO聚对苯撑苯并双噁唑(PBO)是一种高性能的芳杂环聚合物。

广泛应用于国防、航空航天高耐热材料等领域。

性能特点1.耐热及阻燃性能PBO纤维没有熔点，是迄今为止耐热性最高的有机纤维，其分解温度高达650℃，可在300℃下长期使用。

PBO纤维的极限氧指数(LOI)为68，在有机纤维中仅次于聚四氟乙烯纤维(LOI为95)。

对于PBO织物的耐燃性，如果按照JIS垂直法进行评价，接触火焰时不收缩，移去火焰后基本无残焰，碳化长度小于5nm，特别是在750℃燃烧时，产生很少的一氧化碳、氰化氢等有毒气体。

2.力学性能拉伸性能与压缩性能 PBO纤维的拉伸强度为 5.8 GPa，拉伸模量最高可达280～380GPa，抗压强度仅为0.2～0.4GPa，研究表明造成这种现象的原因是PBO的微纤结构使其在压应力的作用下，产生纠结带使纤维变弯曲。

耐冲击性能 PBO纤维在受冲击时纤维可原纤化而吸收大量的冲击能，是十分优异的耐冲击材料。

PBO纤维复合材料的最大冲击载荷和能量吸收均高于芳纶和碳纤维，在相同的条件下，PBO纤维复合材料的最大冲击载荷可达到3.5kN，能量吸收为20J；而T300碳纤维复合材料的最大冲击载荷为1kN，能量吸收约5J，高模芳纶复合材料的最大冲击载荷约为1.3kN，能量吸收略大于碳纤维。

尺寸稳定性 PBO纤维在50%断裂载荷下100h的塑性形变不超过0.03%。

在50%的断裂载荷下的抗蠕变值是同样条件下对位芳纶的2倍。

在一定载荷下，一定时间后纤维会发生断裂。

使用外推法，得到在60%断裂应力水平下其断裂时间为1.7×105h。

PBO纤维在吸脱湿时尺寸变化和特性变化小。

耐磨和耐弯曲疲劳性能 PBO比对位芳纶的耐磨性优良。

对于线密度均为1667 dtex 的PBO-AS、PBO-HM，对位芳纶和高模对位芳纶在135℃弯曲2000次之后的强度保持率都约为35%，而在0.88cN/dtex初始张力下，PBO-AS和PBO-HM磨断循环周期为5000次?900次，而对位芳纶和高模对位芳纶分别为1000次和200次。

超纤维（PBO纤维）摘要：本文简单介绍了超纤维的定义及特点，重点介绍了超纤维中的PBO纤维介绍了PBO 纤维的发展史、制备、各种性能、发展前景、应用以及它的表面改性等方面。

关键词：超纤维；PBO纤维；应用1前言其实超纤维并没有明确的定义，在我们的理解中，一般强度大于20g/d（17.6cN/dtex）、模量为500g/d（440cN/dtex）以上的纤维，因此还可以说成是——超纤维是指具有超力学性能或耐高温、抗燃性超群的纤维。

代表品种为PBO(聚苯并双恶唑)纤维，其强度和模量为对位芳酰胺纤维的近一倍，极限氧指数高1.5倍，分解温度高100℃。

随着高强、高摸和耐热、抗燃纤维性能档次的提高，陆续出现单项性能超群的产品如新一代超高分子量聚乙烯纤维的强度已达37cN/dtex，这些都是超纤维。

2PBO纤维2.1 PBO纤维的发展史PBO纤维是二十世纪八十年代美国空军空气动力学开发研究人员发明的，九十年代随着技术的发展，PBO的制备技术也逐渐成熟并实现了工业化，在世纪交接初期开始应用于军事、航天等方面。

二十世纪七十年代初，杜邦公司研究工作者、美国空军材料实验室的聚合物科学家致力于开发耐高温的芳杂环聚合物。

几乎在同一年代，斯坦福(Stanford)大学研究所(SRI)Wolfe等人经过近10年的探索，从近百种的模型聚合物中，在1981年筛选出了主链上含有2，6-苯并双杂环的对位芳香聚合物，合成了聚对亚苯基苯并二噻唑(PBZT），其性能超过Kevlar（芳纶），使得此项研究获得巨大的进展，引起了广泛的关注，被认为是新一代高强度、高模量、耐高温聚合物材料的先驱和代表，这也是聚合物设计上的一次巨大成功。

五年后PBZ家族的另一聚亚苯基苯并噁唑也随着脱颖而出，并发展成家族系列聚合物，Wolfe等人在取得了单体和聚合物合成的基本专利以后，该技术移转至美国Dow化学公司继续此材料研发工作,美国Dow化学公司获得其全世界实施权，并对PBO 进行了工业性开发。
