焊接结构工艺性焊接结构工艺性——设计的焊接结构在满足使用性能要求的前提下，力求做到制造方便，生产率高，成本低、焊接质量好。
焊接结构工艺性主要包括以下几个方面：一、焊接结构材料的选择（一）焊件材料选择原则：焊接结构件在选材时，总的原则是在满足使用要求的前提下，选用焊接性能好的材料。
如低碳钢和低合金钢具有良好的的焊接性能，设计焊接结构件时应该尽量选用这一类材料。
另外，选择焊接结构件材料时还应该注意以下几个问题：①对不同部位选用不同强度和性能的材料时，要考虑其焊接性的差异，对焊接性较差的材料可采用焊前预热和焊后热处理等工艺措施。
②对焊接性能尚不明确的新材料，必须预先进行焊接性试验，根据试验结果制定焊接工艺方案，采取相应的工艺措施。
③焊接结构件应该尽量采用工字钢、槽钢、角钢和钢管等型材。
这样可以减少焊缝数量，简化焊接工艺，提高结构件的强度和刚度。
④形状复杂的结构件可以采用铸——焊、锻——焊、冲压——焊接等复合工艺制造。
（二）常用金属材料的焊接性能1、碳素结构钢和低合金结构钢的焊接性能1）低碳钢：焊接性能优良，可采用任何一种焊接方法进行焊接。
2）中碳钢：焊接性能中等，焊缝易产生热裂，热影响区易产生脆硬组织甚至冷裂。
3）高碳钢：焊接性能差。
因此，不应该选择高碳钢制造焊接结构件。
4）低合金结构钢：强度级别低的低合金结构钢焊接性好。
强度级别高的低合金结构钢焊接性较差。
焊接前应该预热，并应对焊接件和焊接材料严格清理和烘干，选用低氢型焊条，采用合理的焊接顺序。
2、铸铁的焊接性能：焊接性能差。
铸铁不宜作焊接结构材料，只进行修复性补焊。
3、常用有色金属及其合金的焊接性能（1）铜及铜合金：焊接性能比低碳钢差。
容易产生焊不透现象（导热系数大），焊接变形大（热膨胀系数大）。
（2）铝及铝合金：焊接性能比低碳钢差，与铜及铜合金的焊接性能相当。
极易氧化，使焊缝产生夹渣，容易形成氢气孔，热裂纹。
焊接材料的选用（对于焊条的选用）1）按等强度原则选择：如果焊接接头有等强度要求，应该选择焊条的抗拉强度等级等于或稍高于母材的抗拉强度等级。
钢结构焊接工艺及要求钢结构在现代建筑中扮演着重要的角色，它们被广泛应用于桥梁、大型工厂和高层建筑等领域。
而焊接作为一种常见的连接方法，对于钢结构的质量和安全性起着至关重要的作用。
本文将探讨钢结构焊接工艺及其要求，以期为相关从业人员提供一些参考。
一、焊接工艺1. 电弧焊电弧焊是最常用的钢结构焊接工艺之一。
它利用电弧的高温和能量，使焊条和工件熔化并连接在一起。
电弧焊分为手工电弧焊和自动电弧焊两种形式。
手工电弧焊操作简单，适用于小型和复杂结构的焊接；自动电弧焊则适用于大型结构和高效生产。
2. 气体保护焊气体保护焊是利用惰性气体（如氩气）或活性气体（如二氧化碳）来保护焊缝和熔池的一种焊接工艺。
它适用于焊接薄板和高质量要求的焊接。
气体保护焊可分为TIG焊和MIG/MAG焊两种形式。
TIG焊适用于焊接不锈钢、铝合金等材料；MIG/MAG焊适用于焊接钢结构和大批量生产。
3. 子弧焊子弧焊是一种高效率的焊接工艺，它通过在焊条表面形成一个电弧的小圆弧，使焊条自动熔化并填充焊缝。
子弧焊适用于焊接大型结构和长焊缝，能够提高生产效率和焊接质量。
二、焊接要求1. 焊接材料的选择焊接材料的选择对于焊接质量至关重要。
一般情况下，焊接材料应与被焊接的钢材具有相似的化学成分和机械性能。
此外，焊接材料还应具有良好的可焊性和耐蚀性。
2. 焊接前的准备工作在进行焊接之前，需要对焊接部位进行充分的准备工作。
首先，需要清除焊接表面的油污、锈蚀和杂质，以保证焊缝的质量。
其次，需要对焊接接头进行坡口处理，以提高焊接强度和质量。
3. 焊接参数的控制焊接参数的控制对于焊接质量的稳定性和一致性至关重要。
焊接参数包括焊接电流、电压、焊接速度和电弧长度等。
合理的焊接参数能够保证焊缝的充分熔化和填充，避免焊接缺陷的产生。
4. 焊接质量的检测焊接质量的检测是确保焊接结构安全性的重要步骤。
常用的焊接质量检测方法包括目视检测、超声波检测和X射线检测等。
通过这些检测手段，可以及时发现焊接缺陷，并采取相应的措施进行修补或更换。
第五章焊接结构的装配与焊接工艺装配与焊接是焊接结构生产过程中的核心，直接关系到焊接结构的质量和生产效率。
同一种焊接结构，由于其生产批量、生产条件不同，或由于结构形式不同，可有不同的装配方式、不同的焊接工艺、不同的装配—焊接顺序，也就会有不同的工艺过程。
本章重点介绍装配与焊接工艺方法。
第一节焊接结构的装配装配是将焊前加工好的零、部件，采用适当的工艺方法，按生产图样和技术要求连接成部件或整个产品的工艺过程。
装配工序的工作量大，约占整体产品制造工作量的30％~40％，且装配的质量和顺序将直接影响焊接工艺、产品质量和劳动生产率。
所以，提高装配工作的效率和质量，对缩短产品制造周期、降低生产成本、保证产品质量等方面，都具有重要的意义。
一、装配方式的分类装配方式可按结构类型及生产批量、工艺过程、工艺方法及工作地点来分类。
1．按结构类型及生产批量的大小分类（1）单件小批量生产单件小批量生产的结构经常采用划线定位的装配方法。
该方法所用的工具、设备比较简单，一般是在装配台上进行。
划线法装配工作比较繁重，要获得较高的装配精度，要求装配工人必须具有熟练的操作技术。
（2）成批生产成批生产的结构通常在专用的胎架上进行装配。
胎架是一种专用的工艺装备，上面有定位器、夹紧器等，具体结构是根据焊接结构的形状特点设计的。
2．按工艺过程分类（1）由单独的零件逐步组装成结构对结构简单的产品，可以是一次装配完毕后进行焊接；当装配复杂构件时，大多数是装配与焊接交替进行。
（2）由部件组装成结构装配工作是将零件组装成部件后，再由部件组装成整个结构并进行焊接。
3．按装配工作地点分类（1）工件固定式装配装配工作在固定的工作位置上进行，这种装配方法一般用在重型焊接结构或产量不大的情况下。
（2）工件移动式装配工件沿一定的工作地点按工序流程进行装配，在工作地点上设有装配用的胎具和相应的工人。
这种装配方式在产量较大的流水线生产中应用广泛，但有时为了使用某种固定的专用设备，也常采用这种装配方式。
焊接工艺的特点及应用场合焊接工艺是一种将金属或非金属材料通过熔接的方式连接在一起的加工方法。
焊接工艺具有以下特点：1. 热加工过程：焊接是一种热加工工艺，通过加热将焊接件的金属或非金属材料熔化，并在冷却过程中形成连接。
这种热加工过程使得焊接能够在连接处达到较高的强度。
2. 高效节能：焊接具有高效、节能的特点。
相较于其他连接方式，如螺栓连接、铆接等，焊接工艺不需要附加的连接材料，只需利用焊接材料将零部件连接在一起，既节省了材料，又减少了连接过程中的工艺步骤，提高了生产效率。
3. 结构简洁：焊接工艺连接的零部件结构简洁，外形美观。
焊接连接处的强度高，不易被外界力量破坏，因此焊接连接在工程结构和制造中应用广泛。
4. 应用范围广泛：焊接工艺既适用于金属材料的连接，也适用于非金属材料的连接。
在金属结构、建筑、汽车制造、船舶制造、航空航天等领域中，焊接工艺是最常用的连接工艺之一。
5. 工艺复杂度较高：焊接工艺的施工过程相对较为复杂，需要合理控制焊接参数、选用合适的焊接材料以及严格遵循焊接程序，否则会导致焊缝质量不达标。
因此，焊接工艺需要经过专门的培训和实践才能熟练掌握。
焊接工艺的应用场合主要包括以下几个方面：1. 金属结构制造：焊接工艺在金属结构的制造中被广泛应用，如建筑桥梁、厂房、钢结构等。
焊接能够将金属零部件牢固地连接在一起，提高结构的强度和稳定性。
2. 机械制造：焊接工艺在机械制造中应用广泛，如汽车制造、机械设备制造等。
通过焊接，可以将不同材料的零部件连接起来，形成复杂的机械系统。
3. 船舶制造：焊接工艺在船舶制造中具有重要的地位。
船体的焊接是整个船舶制造过程的重要环节，焊接质量的好坏直接关系到船舶的安全性、耐久性和性能。
4. 冶金工业：焊接工艺在冶金工业中被广泛应用，如钢铁冶炼、有色金属冶炼等。
通过焊接可以将金属材料精确无误地连接在一起，实现高效的冶金加工。
5. 航空航天：焊接工艺在航空航天领域中具有重要的应用价值。
钢结构焊接工艺钢结构焊接工艺是现代建筑和工程领域中十分重要的一项技术，它能够使钢材得以连接，形成强大的支撑结构。
本文将介绍钢结构焊接工艺的基本原理、常见方法和注意事项，以帮助读者更好地了解和应用这一技术。
一、基本原理钢结构焊接工艺的实质是通过热能和焊接材料的作用，将需要连接的钢材加热至熔化状态，然后将熔化的钢材冷却固化，实现连接的目的。
其基本原理可以归纳为以下三个方面：1. 热能传递：焊接过程中，焊接电弧、火焰或激光等热源产生高温，使钢材加热至熔化点，促使焊接材料与母材相融。
2. 材料熔化：焊接材料在高温下熔化并与母材融合，形成焊缝。
3. 冷却固化：焊缝冷却后固化，与母材形成牢固的连接。
二、常见方法钢结构焊接工艺的常见方法包括手工电弧焊、气体保护焊、埋弧焊、激光焊等。
每种方法都具有各自的特点和适用范围。
1. 手工电弧焊：手工电弧焊是最传统、最常用的焊接方法之一。
它使用电弧产生高温，将焊条和母材熔化并连接在一起。
手工电弧焊具有简单、经济的优势，常用于一些简单的焊接工作。
2. 气体保护焊：气体保护焊是利用惰性气体（如氩气）对焊接区域进行保护，防止空气中的氧气和氮气进入焊缝，以减少气孔和缺陷的产生。
气体保护焊适用于焊接质量要求较高的情况。
3. 埋弧焊：埋弧焊是一种自动化焊接方法，由焊枪自动供给焊丝和焊剂。
埋弧焊具有高效、高质量的优势，适用于大型结构的焊接。
4. 激光焊：激光焊是一种高能量密度的焊接方法，利用激光束对焊接材料进行加热。
激光焊具有焊缝窄、热影响区小的优势，常用于对材料要求极高的领域。
三、注意事项在进行钢结构焊接工艺时，需要注意以下几个方面，以确保焊接质量和工作安全：1. 装备检查：焊接前需检查焊接设备和工具的状态，确保其正常运行和安全可靠。
2. 材料准备：选择合适的焊接材料和焊接方法，根据钢材的种类和要求进行预处理和预热，使焊接接头达到理想的质量要求。
3. 焊接环境：选择无风或低风速的环境进行焊接，避免气体和颗粒物进入焊接区域，影响焊接质量。
第四节焊接件的结构工艺性结构工艺性：指在一定的生产规模条件下，如何选择零件加工和装配的最佳工艺方案，因而焊接件的结构工艺性是焊接结构设计和生产中一个比较重要的问题，是经济原则在焊接结构生产中的具体体现。
在焊接结构的生产制造中，除考虑使用性能之外，还应考虑制造时焊接工艺的特点及要求，才能保证在较高的生产率和较低的成本下，获得符合设计要求的产品质量。
焊接件的结构工艺性应考虑到各条焊缝的可焊到性、焊缝质量的保证，焊接工作量、焊接变形的控制、材料的合理应用、焊后热处理等因素，具体主要表现在焊缝的布置、焊接接头和坡口形式等几个方面。
一、焊缝布置焊缝位置对焊接接头的质量、焊接应力和变形以及焊接生产率均有较大影响，因此在布置焊缝时，应考虑以下几个方面。
1．焊缝位置应便于施焊，有利于保证焊缝质量焊缝可分为平焊缝、横焊缝、立焊缝和仰焊缝四种型式，如图3-32所示。
其中施焊操作最方便、焊接质量最容易保证的是平焊缝，因此在布置焊缝时应尽量使焊缝能在水平位置进行焊接。
图3-32 焊缝的空间位置a)平焊 b)横焊 c)立焊 d)仰焊除焊缝空间位置外，还应考虑各种焊接方法所需要的施焊操作空间。
图3-33所示为考虑手工电弧焊施焊空间时，对焊缝的布置要求；图3-34所示为考虑点焊或缝焊施焊空间（电极位置）时的焊缝布置要求。
图3-33 手工电弧焊对操作空间的要求a）合理 b）不合理图3-34 电阻点焊和缝焊时的焊缝布置a）合理 b）不合理另外，还应注意焊接过程中对熔化金属的保护情况。
气体保护焊时，要考虑气体的保护作用，如图3-35所示。
埋弧焊时，要考虑接头处有利于熔渣形成封闭空间，如图3-36所示。
图3-35 气体保护电弧焊时的焊缝布置a）合理 b）不合理图3-36 埋弧焊时的焊缝布置a）合理 b）不合理2．焊缝布置应有利于减少焊接应力和变形通过合理布置焊缝来减小焊接应力和变形主要有以下途径：（1）尽量减少焊缝数量采用型材、管材、冲压件、锻件和铸钢件等作为被焊材料。
第四章焊接结构工艺性审查为了提高设计产品的工艺性，工厂应对所有新设计的产品和改进设计的产品以及外来产品图样，在首次生产前均需进行结构工艺性审查。
本章主要介绍结构工艺性审查的目的、步骤、内容及结构工艺性分析。
第一节焊接结构工艺性审查的目的与步骤一、结构工艺性审查概念及审查的目的焊接结构的工艺性，是指所设计的焊接结构在具体的生产条件下能否经济地制造出来并采用最有效的工艺方法的可靠性。
焊接结构工艺性审查，是在满足产品设计使用要求的前提下分析其结构形式能否适应具体的生产工艺。
焊接结构是否经济合理，还与该产品的生产批量及生产厂家的设备条件有关。
如图4-2所示的三种管子弯头结构形式，每种形式的工艺性都只是适应一定的生产条件。
可见，审查焊接结构的工艺性主要目的是：保证产品结构设计的合理性，工艺的可行性，结构使用的可靠性和经济性。
二、焊接结构工艺性审查的步骤1．产品结构图审查对图样的基本要求：绘制的焊接结构图样，应符合机械制图国家标准中的有关规定。
图样应当齐全，除焊接结构的装配图外，还应有必要的部件图和零件图。
由于焊接结构一般都比较大，结构复杂，所以图样应选用适当的比例，也可在同一图中采用不同的比例绘出。
当产品结构较简单时，可在装配图上直接把零件的尺寸标注出来。
图样上的技术要求应该齐全合理，若不能用图形、符号表示时，应在技术要求中加以说明。
2．产品结构技术要求审查焊接结构的技术要求，一般包括使用要求和工艺要求。
使用要求：是指结构的强度、刚度、耐久性，以及在环境介质和温度的相对条件下的几何尺寸与力学性能、物理性能、致密性要求等；工艺要求：是指组成产品结构材料的焊接性及结构合理性、生产的方便性和经济性。
第二节焊接结构工艺性审查的内容一、从满足焊接结构强度的可行性分析结构的合理性1．从焊接接头的强度分析以4-4所示的铆接改为焊接结构为例，说明把铆接接头换成焊接接头，应根据接头承载状态及焊接生产特点，在保证强度和使用寿命的条件下选择合理的接头形式。

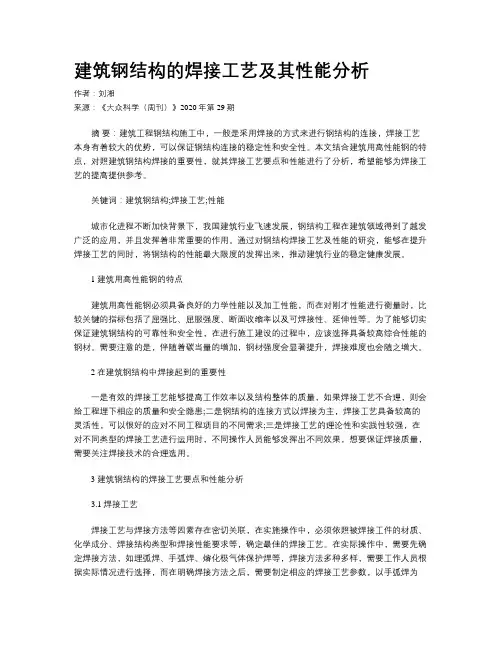

建筑钢结构的焊接工艺及其性能分析作者：刘湘来源：《大众科学（周刊）》2020年第29期摘要：建筑工程钢结构施工中，一般是采用焊接的方式来进行钢结构的连接，焊接工艺本身有着较大的优势，可以保证钢结构连接的稳定性和安全性。
本文结合建筑用高性能钢的特点，对照建筑钢结构焊接的重要性，就其焊接工艺要点和性能进行了分析，希望能够为焊接工艺的提高提供参考。
关键词：建筑钢结构;焊接工艺;性能城市化进程不断加快背景下，我国建筑行业飞速发展，钢结构工程在建筑领域得到了越发广泛的应用，并且发挥着非常重要的作用。
通过对钢结构焊接工艺及性能的研究，能够在提升焊接工艺的同时，将钢结构的性能最大限度的发挥出来，推动建筑行业的稳定健康发展。
1建筑用高性能钢的特点建筑用高性能钢必须具备良好的力学性能以及加工性能，而在对刚才性能进行衡量时，比较关键的指标包括了屈强比、屈服强度、断面收缩率以及可焊接性、延伸性等。
为了能够切实保证建筑钢结构的可靠性和安全性，在进行施工建设的过程中，应该选择具备较高综合性能的钢材。
需要注意的是，伴随着碳当量的增加，钢材强度会显著提升，焊接难度也会随之增大。
2在建筑钢结构中焊接起到的重要性一是有效的焊接工艺能够提高工作效率以及结构整体的质量，如果焊接工艺不合理，则会给工程埋下相应的质量和安全隐患;二是钢结构的连接方式以焊接为主，焊接工艺具备较高的灵活性，可以很好的应对不同工程项目的不同需求;三是焊接工艺的理论性和实践性较强，在对不同类型的焊接工艺进行运用时，不同操作人员能够发挥出不同效果，想要保证焊接质量，需要关注焊接技术的合理选用。
3建筑钢结构的焊接工艺要点和性能分析3.1焊接工艺焊接工艺与焊接方法等因素存在密切关联，在实施操作中，必须依照被焊接工件的材质、化学成分、焊接结构类型和焊接性能要求等，确定最佳的焊接工艺。
在实际操作中，需要先确定焊接方法，如埋弧焊、手弧焊、熔化极气体保护焊等，焊接方法多种多样，需要工作人员根据实际情况进行选择，而在明确焊接方法之后，需要制定相应的焊接工艺参数，以手弧焊为例，焊接工艺参数包括了焊条牌号、直径、电流、焊接电源类型、极性接法、焊接层数等。
焊接结构生产流程和工艺方法焊接结构生产的工艺过程，根据产品的技术要求、形状和尺寸的差异而有所不同，并巨工厂中现有的设备条件和生产技术管理水平对产品工艺过程的制订也有一定的影响。
但从总体分析，按照工艺过程中各工序的内容以及相互之间的关系，各工艺过程都有着大致相同的生产流程，如图1所示。
图1.焊接结构生产流程1、生产组织与准备生产组织与准备工作对生产效率和产品质量的提高起着基本保证作用，它包括以下几方面的内容：（1）技术准备焊接结构生产的准备工作是整个制造工艺过程的开始。
它包括了解生产任务，审查（重点是工艺性审查）并熟悉结构图样，了解产品技术要求，在进行工艺分析的基础上，制定全部产品的工艺流程，进行工艺评定，编制工艺规程及全部工艺文件、质量保证文件，订购金属材料和辅料，编制用工计划（以便着手进行人员调整与培训）、能源需用计划（包括动力、水、压缩空气等），根据需要定购或自行设计，制造、装配焊接设备和装备，根据工艺流程的要求，对生产面积进行调整和建设等。
生产的准备工作很重要，做得越细致，越完善，未来组织生产就越顺利，生产效率越高，质量越好。
（2）物质准备根据产品加工和生产工艺要求，订购原材料、焊接材料以及其他辅助材料，并对生产中的焊接工艺设备、其他生产设备和工装夹具、量具进行调配、购置、设计、制造或维修。
材料库的主要任务是材料的保管和发放，它对材料进行分类、储存和保管并按规定发放。
材料库主要有两种，一是金属材料库，主要存放保管钢材；二是焊接材料库，主要存放焊丝、焊剂和焊条。
2、备料加工备料加工是指钢材的焊前加工过程，即对制造焊接结构的钢材按照工艺要求进行的一系列加工。
备料加工一般包括以下内容：（1）原材料准备将钢材（板材、型材或管材）进行验收、分类储存、发放。
发放钢材应严格按生产计划提出的材料规格与需要量执行。
（2）材料预处理其目的是为基本元件的加工提供合格的原材料，包括钢材的矫平、矫直、除锈、表面防护处理、预落料等工序。
